NÁVOD K OBSLUZE MagicWatch WPS900F WAECO

CS 294 Bezdrátový parkovací asistent

Návod k montáži a obsluze

SK 316 Rádiový parkovací asistent

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.

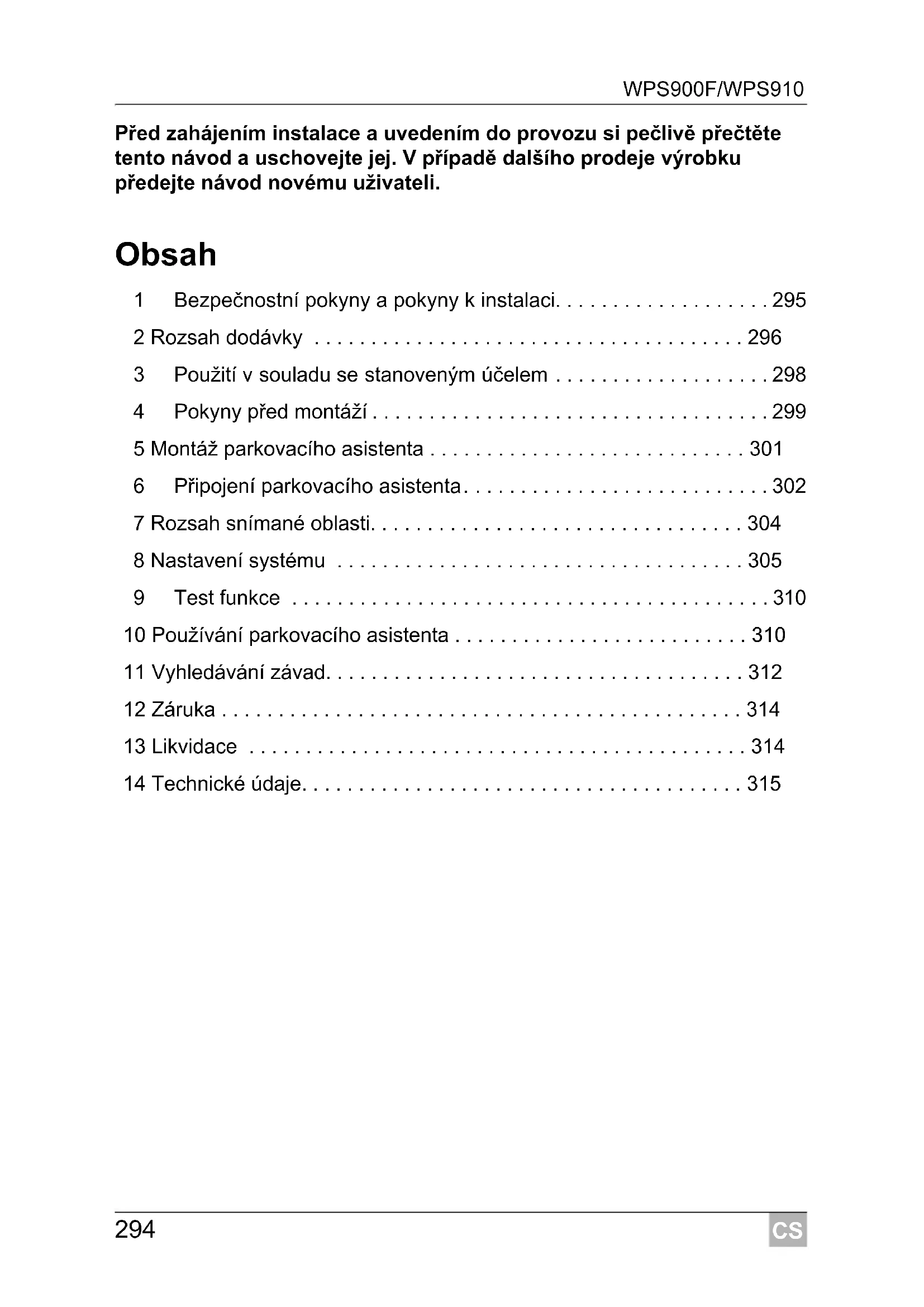

Obsah

1 Bezpečnostní pokyny a pokyny k instalaci. 295
2 Rozsah dodávky 296
3 Použití v souladu se stanoveným účelem .....298
4 Pokyny před montáží 299
5 Montáž parkovacího asistenta 301
6 Připojení parkovacího asistenta....302
7 Rozsah snímané oblasti. 304
8 Nastavení systému 305
9 Test funkce 310
10 Používání parkovacího asistenta 310
11 Vyhledávání závad. 312
12 Záruka 314
13 Likvidace 314
14 Technické údaje. 315

1 B e z p e čnostní pokyny k instalaci

Následující texty pouze doplňují obrázky v příloze. Samy o sobě nejsou kompletním návodem k instalaci a návodem k obsluze! Vždy respektujte informace uvedené v příloze!

Dodržujte předepsané bezpečnostní pokyny a předpisy vydané výrobcem vozidla a autoservisem!

V následujících případech nepřebírá výrobce žádné záruky za škody:

• Poškození výrobku působením mechanických vlivů a přepětí
• Změna výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

• U vozidel se světlem zpátečky LED může způsobovat instalace parkovacího asistenta poruchy.
• U vozidel s náhradním kolem instalovaným na vozidle zvenčí nebo s tažnou tyčí vyčnívající ven dodržujte parametry nastavení uvedené v části kap. „Nastavení systému“ na stranì 305.
• Pokud si přejete instalovat snímače do kovových nárazníků, budete potřebovat vhodné adapté (nejsou součástí dodávky).
• Dodržujte platné legislativní předpisy.
• Upevněte součásti parkovacího asistenta, namontované ve vozidle, tak, aby se nemohly za žádných okolností uvolnit (náhlé brzdění, nehoda) a způsobit úrazy posádce vozidla.
• Neinstalujte součásti parkovacího asistenta uvnitř vozidla do blízkosti airbagu. V opačném případě hrozí při vystřelení airbagu nebezpečí úrazu.
• Snímače nesmějí zakrývat žádná signalizační světla a kontrolky.
• Při montáži snímačů pamatujte, že v oblasti záběru snímačů nesmějí být žádné pevně instalované objekty v přední části vozidla a žádné příliš velké objekty v zadní části vozidla (např. držák jízdních kol).
• Parkovací asistent vám má být dodatečnou podporou, tzn. přístroj vás nezbavuje toho, abyste věnovali jízdě mimořádnou pozornost.

2 Rozsah dodávky

2.1 WPS 900F

Č. naobr. 1	Množství Název Č. výrobku
1	1	Řídicí elektronika 9101500031
2 1 Ovládací jednotka 9101500032
3 2 Oboustranná lepicí páska pro řídicí elektronikua ovládací jednotku
4	4	Ultrazvukové snímače (hnědá)	9101500058
5 4 Standardní držák snímačů 0°(montáž z vnitřní strany)
6 4 Standardní držák snímačů 12°(montáž z vnitřní strany)
7	4	Držák snímače 0° s krycím kroužkem(montáž zvenčí)	9101500004
8	4	Držák snímače 12° s krycím kroužkem(montáž zvenčí)
9 5 Oboustranná lepicí páska pro snímače
10 4 Upevňovací držák
11 10	1	Vázací páska na kabely maláVázací páska na kabely velká
12 1 Kabelové očko
13 1 Šroub
14 1 Externí tlačítko 9103555920

2.2 WPS 910

Č. naobr. 1	Množství Název Č. výrobku
1	2	Rídicí elektronika 9101500031
2 1 Ovládací jednotka 9101500032
3 3 Oboustranná lepicí páska pro řídicí elektronikua ovládací jednotku
4	2	Ultrazvukové snímače (modré)	9101500057
	2	Ultrazvukové snímače (černé)	9101500056
	4	Ultrazvukové snímače (hnědá)	9101500058
5 8 Standardní držák snímačů 0°(montáž z vnitřní strany)
6 8 Standardní držák snímačů 12°(montáž z vnitřní strany)
7	8	Držák snímače 0° s krycím kroužkem(montáž zvenčí)	9101500004
8	8	Držák snímače 12° s krycím kroužkem(montáž zvenčí)
9 9 Oboustranná lepicí páska pro snímače
10 8 Upevňovací držák
11 20		Vázací páska na kabely malá
	2	Vázací páska na kabely velká
12 1 Kabelové očko
13 1 Šroub
14 1 Externí tlačítko 9103555920

2.3 Příslušenství pro WPS 900F/WPS 910

Dodávané příslušenství (není součástí dodávky):

Název Č. výrobku
Držák snímače se silikonovým kroužkem pro kovový nárazník	9101500015(VPE 4)
Držák snímače 20° s krycím kroužkem (montáž zvenčí)	9101500023(VPE 1)
Prodlužovací kabel snímače 1,5 m 9103555747
Vysekávací nástroj 22 mm 9101500024
Vysekávací nástroj 18 mm 9101500013

3 Použití v souladu se stanoveným účelem

MagicWatch WPS900F (č. výrobku 9101500019) a WPS910 (č. výrobku 9101500020) jsou systémy bezdrátového parkovacího asistenta na bázi ultrazvuku. Při manévrování s vozidlem snímají prostor před nebo za vozi-dlem a generují akustický výstražný signál před překážkami, které přístroj zachytí.

Systém MagicWatch je určen k instalaci do osobního automobilu o šířce až 2,20 m.

4 Pokyny před montáží

4.1 Možnosti připojení

Systémy MagicWatch WPS900F a MagicWatch WPS910 mohou k aktivaci čelního parkovacího asistenta zpracovávat bud digitální signál rychlosti ze sběrnice CAN (připojení sběrnice CAN k reproduktoru) nebo analogový signál rychlosti (analogové připojení čelní řídící elektroniky). Připojení pomocí sběrnice CAN není možné pro všechna vozidla se sběrnicí CAN.

POZNÁMKA Pro vozidla se sběrnicí CAN

• Zda je u vašeho vozidla možné využít připojení sběrnice CAN zjistíte z přehledu parametrů vozidla na domovské stránce společnosti WAECO
  „http://www.dometic-waeco.de/wps900“, nebo nás kontaktujte telefonicky (adresy viz zadní strana návodu).
• Pokud je vaše vozidlo vybaveno sběrnicí CAN, ale podle seznamu vozidel není možné připojení ke sběrnici CAN, musíte připojit systém MagicWatch WPS900F nebo WPS910 analogově. K tomu je nezbytný analogový signál rychlosti.

V případě, že vozidlo negeneruje žádný signál rychlosti, který by bylo možné vyhodnotit (ani sběrnice CAN ani analogový signál), musíte aktivovat nebo deaktivovat čelního parkovacího asistenta pomocí funkce časovače nebo spínačem (viz kap. „Nastavení systému“ na stranì 305).

4.2 Výběr místa instalace snímačů

Pro bezvadnou funkci prístroje je důležité správné nasměrování snímačů.

Pokud jsou namířeny na zem, budou za překážku označeny například nerovnosti povrchu. Pokud jsou namířeny příliš vysoko, nebudou skutečně překážky identifikovány.

Při montáži dodržujte následující pokyny:

• Vzdálenost snímačů od vozovky musí být minimálně 40 cm a maximálně 50 cm (obr. 2).
• Z důvodu optimální funkce musí být úhel snímače vzhledem k vozovce 90° (obr. 2). Úhel nesmí být menší než 90°, protože potom snímač detekuje vozovku jako překážku.
• Dodané držáky snímačů jsou vhodné pro nejběžnější nárazníky. Pokud má nárazník vozidla velký sklon, jsou volitelně dostupné držáky snímačů 20° s krytem (viz kap. „Příslušenství pro WPS 900F/WPS 910“ na stranì 298).
• Dodané držáky snímačů nejsou určeny k instalaci do kovových nárazníků. Pro tento případ potřebujete zvláštní držáky snímačů se silikonovým kroužkem (viz kap. „Příslušenství pro WPS 900F/WPS 910“ na stranì 298).
• Pamatujte, že výběr držáku snímačů závisí na výšce montáže a sklonu nárazníků. Podle tabulky na obr. 2 vyberte vhodný držák snímače a příslušný průměr vrtaného otvoru. V návodu je uvedena montáž standardního držáku snímačů (montáž zevnitř nárazníku), protože zde je dosaženo opticky nejlepšího výsledku instalace. Alternativně můžete snímače namontovat také s dodanými držáky snímačů s krycím kroužkem.
• Namontujte snímače na správné místo (obr. 5):

Barva snímačů	Místo montáže
modrá (bl)	Vnější strana zadního nárazníku
černá (sw)	Snímače uprostřed na zadním nárazníku
hnědá (br)	Přední nárazník

4.3 Lakování snímačů

Viz obr. 6

POZNÁMKA

Snímače smějí být přelakovány. Výrobce doporučuje nechat provést lakování snímačů ve specializovaném servisu.

5 Montáž parkovacího asistenta

POZOR!

U vozidel, které jsou vybaveny kovovou výztuhou za nárazníky, se snímače nesmějí dotýkat výztuhy. V opačném případě nelze zajistit řádnou funkci parkovacího asistenta.

POZOR! Nebezpečí poruchy funkce!

Nalepte držák snímače se správným nasměrováním. V opačném případě nelze zajistit řádnou funkci parkovacího asistenta. Držák snímače musíte nalepit tak, aby výstupky směřovaly nahoru a dolů!

▶ Začistěte plochu pro nalepení na vnitřní straně nárazníku základovým nátěrem.
▶ Použijte na konektorové spoje snímačů trochu tuku.

Doplnění k obr. 11

Oba systémy řídicí elektroniky jsou z výroby konfigurovány pro přední snímače. Řídicí elektroniku definujete pro zadní snímače takto:

▶ Odpojte kabelové přemostění.

6 P řipojení parkovacího asistenta

POZNÁMKA

• U některých vozidel fungují světla zpátečky pouze po zapnutí zapalování. V takovém případě musíte zapnout zapalování, abyste zjistili kladný kabel a kabel kostry.
• Pokud nemůžete řídicí elektronice předních snímačů poskytnout žádný signál rychlosti (ani digitální ze sběrnice CAN ani analogový z tachometru), můžete nastavit dobu vypnutí předního systému (viz kap. „Programování systému“ na stranì 307 a obr. 19, parametr 1).
• V případě, že nemůžete poskytnout řídicí elektronice zadních snímačů žádný signál zpátečky (např. spínací napětí +12 V z reflektorů zpátečky), můžete připojit řídicí elektroniku zadních snímačů přímo k trvalému napětí nebo ke kladnému vodiči zapalování (obr. 14). To je možné pouze za předpo-kladu, že používáte připojení sběrnice CAN ovládací jednotky a sběrnice CAN vozidla dodává signál zpátečky (viz přehled programů pro vozidla na domovské stránce společnosti WAECO „http://www.dometic-waeco.de/wps900“).
• U všech vozidel, která umožňují připojení sběrnice CAN, je dostupný signál zpátečky pomocí sběrnice CAN.

Kompletní schéma připojení naleznete v části:

• obr. 13 pro signál zpátečky při zařazení zpátečky
• obr. 14 pro signál zpátečky pomocí sběrnice CAN

Č. Název

1 Řídicí elektronika pro zadní snímače

2 Řídicí elektronika pro přední snímače

3 Černá/modrá žíla: Připojení ke světlu zpátečky

4 S v čtlo zpátečky

5 Hnědá žíla: Připojení ke kostře

6 Černý kabelový můstek (spojeno = přední jednotka / rozpojeno = zadní jednotka)

7 Zadní snímače

8 P řední snímače

9 Hnědá žíla: Připojení k zápornému pólu baterie

10 Černá/modrá žíla: Připojení ke kladnému pólu baterie

11 Žlutá/černá žila (pouze pro přední systém): Připojení ke kostře Volitelně: Připojení k signálu rychlosti tachometru

12 Černá/modrá žíla: Přípojka spínaného pólu plus (+12 V)

13 Černá/červená žila ovládací jednotky: Připojení k černé/červené žile externího tlačítka

14 Externí tlačítko

15 Černá žíla externího tlač ítka: Připojení ke kostře

16 Hnědá žíla: Připojení ke kostře

17 Oranžová/hnědá žíla: Připojení ke CAN LOW

18 Oranžová/zelená žíla: Připojení ke CAN HIGH

19 Ovládací jednotka

7 Rozsah snímané oblasti

Viz obr. 15

Rozsah oblasti snímané parkovacím asistentem je rozdělen do čtyř zón (obrázek platí odpovídajícím způsobem předním snímačům):

• Zóna 1

Tato zóna je první mezní oblastí. Za určitých okolností zde nejsou zaznamenány malé předměty nebo předměty se špatným odrazem.

• Zóna 2

V této zóně jsou indikovány téměř všechny objekty.

• Zóna 3

V této zóně jsou indikovány téměř všechny objekty, ale do mrtvého úhlu snímače se mohou dostat předměty, které v tomto úhlu nemusejí být zachyceny z důvodu své povahy nebo malé velikosti.

• Zóna zastavení (4)

Objekty v této zóně vedou k tomu, že parkovací asistent signalizuje trvalý zvukový signál „Stop“.

V této zóně jsou indikovány téměř všechny objekty, ale do mrtvého úhlu snímače se mohou dostat předměty, které v tomto úhlu nemusejí být zachyceny z důvodu své povahy nebo malé velikosti.

Vzdálenost, od které parkovací asistent hlásí „Stop“, můžete měnit postupně.

Indikaci pevných objektů, jako je např. tažné zařízení, lze potlačit.

8 Nastavení systému

POZOR!

Nesprávné nastavení může mít negativní vliv na bezpečnou funkci systému.

POZNÁMKA

Přerušení nastavování parametrů bez uložení nebo ukončení procesu nastavování: Delší dobu nestiskněte žádné tlačítko.

8.1 Ovládací prvky

Ovládací jednotka je vybavena následujícími ovládacími prvky:

Č. na obr. 16 Název
1 Levé tlačítko
2 Červená LED
3	Ž	l	u	t	á	L
4 Pravé tlačítko
5 Reproduktor

Externí tlačítko je vybaveno následujícími ovládacími prvky:

Č. na obr. 16	Název
6	LED
7	T	I	a	čítko

8.2 Načtení systému

POZNÁMKA

Proces programování musíte provést do 4 min. po aktivaci předních snímačů. Po uplynutí 4 min. nevysílá čelní zařízení žádný další identifikační kód.

Systém komunikuje bezdrátově. Ovládací jednotku musíte naprogramovat tak, aby znala kódy ostatních zařízení.

Viz obr. 17

Zahajte proces programování takto:

▶ Připojte napájecí napětí k přední řídicí elektronice.
▶Zapněte zapalování.
▶ Zařad'te zpátečku.
Stiskněte současně levé a pravé tlačítko na ovládací jednotce a podržte je na 5 s.
√ Zazní dva akustické signály a dvakrát se rozsvítí červená a žlutá LED.
▶ Uvolněte obě tlačítka.
▶ Vyčkejte na vysoký akustický signál a na rozsvícení žluté LED.
Pouze WPS910: Vyčkejte na hluboký akustický signál a na rozsvícení červené LED.
Vyčkejte na trojí akustický signál z reproduktoru a na trojí rozsvícení žluté a červené LED.
▶Vypněte zapalování.

8.3 Programování systému

POZNÁMKA

Nastavte programování parametrů v souladu s provedenou instalaci.

Máte možnost programování různých nastavení.

Viz obr. 18

▶Zahajte proces programování takto:

• Z a p n ěte zapalování.
• Zařad'te zpátečku.
  – Stiskněte levé tlačítko na ovládací jednotce a podržte je na 5 s.

Reproduktor jednou pípne a rozsvítí se obě LED.

Nastavte požadovanou hodnotu (obr. 19; viz kap. „Programování funkcí“ na stranì 308).
Pravým tlačítkem dálkového ovládání nastavíte desítky požadované hodnoty, levým tlačítkem jednotky. Pokud nastavujete např. funkci „24“, stiskněte dvakrát pravé tlačítko a jedno levé.
▶ Po nastavení požadované hodnoty vyčkejte, dokud reproduktor nepípne v souladu s vámi nastavenou hodnotou a dokud příslušným způsobem nezabliká příslušná LED.
▶Vypněte zapalování.

Konfigurace předních snímačů

Přední parkovací asistent je aktivován vždy za těchto okolností:

• Zapnete zapalování
• Zařadíte zpátečku (pouze WPS910)
• Krátce stisknete pravé tlačítko reproduktoru (< 5 s)
• Stisknete externí tlačítko (< 5 s)

Programování funkcí

Funkci předních snímačů můžete nastavit jednorázovým programováním mimo jiné takto (obr. 19):

POZNÁMKA

V tabulce obr. 19 jsou tučně označena nastavení z výroby.

- Parametr 1: Signál rychlosti/časové vypnutí předních snímačů (funkce 13–16)

Nastavení z výroby: V závislosti na rychlosti

Z výroby je nastavena funkce 13 (v závislosti na rychlosti). Pokud není dostupný signál rychlosti, který by bylo možné zpracovat, můžete alternativně vypnout předního parkovacího asistenta pomocí časového nastavení. Po aktivaci začíná odpočítávání naprogramované doby.

Pokud je po uplynutí doby ve snímaném prostoru překážka, zůstává přední parkovací asistent aktivní. Jakmile déle než 5 s není identifikována žádná překážka, přední parkovací asistent vypne.

- Parametr 2: Doba signálu předních snímačů

Nastavení z výroby: 1 s

- Parametr 3: Výběr zdroje signálu rychlosti

Nastavení z výroby: Ovládací jednotka

- Parametr 4: Rozsah oblasti snímané vnitřními předními snímači

Nastavení z výroby: 80 cm

- Parametr 5: Rozsah oblasti snímané vnitřními zadními snímači

Nastavení z výroby: 160 cm

- Parametr 6: Rozsah oblasti snímané vnějšími předními snímači

Nastavení z výroby: 55 cm

- Parametr 7: Rozsah oblasti snímané vnějšími zadními snímači

Nastavení z výroby: 55 cm

- Parametr 8: Zóna zastavení u předních snímačů

Nastavení z výroby: Rohové snímače = 25 cm, prostřední snímače = 35 cm

- Parametr 9: Zóna zastavení u zadních snímačů

Nastavení z výroby: 35 cm

- Parametr 10: Hlasitost výstražných akustických signálů předních snímačů

Nastavení z výroby: Vysoká

- Parametr 11: Hlasitost výstražných akustických signálů zadních snímačů Nastavení z výroby: Vysoká

- Parametr 12: Indikace pevných objektů potlačena Nastavení z výroby: Vypnuto

- Parametr 13: Prodleva vypnutí zadních snímačů Nastavení z výroby: Vypnuto

- Parametr 14: Počet impulzů signálu rychlosti Nastavení z výroby: 3

- Parametr 15: Stav sběrnice CAN Nastavení z výroby: Zapnuto

- Parametr 16: Funkce City (funkce 66) nebo zapnutí a vypnutí v závislosti na rychlosti (funkce 67)

Nastavení z výroby: Zapnutí a vypnutí v závislosti na rychlosti Zapnutí a vypnutí v závislosti na rychlosti (funkce 67)

Z výroby se přední parkovací asistent automaticky zapíná při rychlosti nižší než 10 km/h a při rychlosti vyšší než 10 km/h se automaticky vypíná. Pro tuto funkci je nezbytně nutné připojení kvalitního signálu rychlosti.

Funkce City (funkce 66)

Pro tuto funkci je přední parkovací asistent při prvním překročení rychlosti 10 km deaktivován a po poklesu pod 10 km/h není opět aktivován. Aktivace je provedena pouze

– při dalším zařazení zpátečky
- při stisknutí pravého tlačítka na reproduktoru
– při stisknutí externího tlačítka (< 5 s)

Po dalším zapnutí zapalování je opět jednorázově aktivní mez 10 km/h.

Pro tuto funkci je nezbytně nutné připojení kvalitního signálu rychlosti.

Tato funkce je účelná např. pro městský provoz nebo v zácpě, kdy je parkovací asistent v těchto dopravních situacích vnímán jako rušivý.

- Parametr 17: Reset do výrobního nastavení

9 Test funkce

Při testu funkcí zadních snímačů postupujte takto:

Zapněte zapalování a zařadťe zpátečku.

Postupujte při prvním použití s mimořádnou opatrností a seznamte se s významem různých sledů zvukových signálů (viz obr. 15).

POZOR!

V zóně 4 se může stát, že nebudou překážky rozpoznány, protože již nejsou v oblasti snímané snímači (závisí na způsobu instalace).

Provedte odpovídajícím způsobem test předních snímačů. Pomalu se přibližujte např. ke zdi.

10 Používání parkovacího asistenta

Zadní snímače jsou aktivovány automaticky zařazením zpátečky, jakmile je zapnuto zapalování nebo když běží motor.

Přední snímače jsou aktivovány automaticky:

• Nastartováním vozidla
• Zařazením zpátečky
• Snížením rychlosti pod 10 km/h
• Stisknutím pravého tlačítka na ovládacím prvku
• Stisknutím externího tlačítka

Pokud jsou aktivní přední snímače, svítí LED na externím tlačítku a žlutá LED ovládací jednotky.

Pokud nelze detekovat signál tachometru, budou přední snímače aktivovány zapnutím zapalování. Po uplynutí nastavitelné doby vypnutí proběhne automatická deaktivace.

Jakmile se v oblasti snímané snímači objeví překážka, zazní rovnoměrně se opakující akustický signál.

Při přibližování, v závislosti na tom, v jaké zóně se překážka nachází, se sled akustických signálů mění, a tím je signalizována vzdálenost (obr. 15, platí příslušným způsobem i pro přední snímače).

Při prvním použití postupujte mimořádně opatrně, abyste se seznámili s informacemi o vzdálenosti, poskytovanými různým sledem akustických signálů.

Přední snímače jsou deaktivovány za těchto okolností:

● Rychlost jízdy překročí 10 km/h
- Krátké stisknutí externího tlačítka nebo pravého tlačítka ovládací jednotky Stisknutím jednoho z obou tlačítek a podržením na déle než 5 s deaktivujete přední snímače až do dalšího nastartování vozidla.

POZOR!

Okamžitě zastavte vozidlo a zkontrolujte situaci (případně i vystupte), pokud se při manévrování stane následující:

Při manévrování přístroj nejprve signalizoval překážku a sled akustických signálů se obvyklým způsobem měnil (např. změna z pomalejšího sledu akustických signálů na rychlejší). Náhle se změnil sled akustických signálů na pomalejší nebo systém zcela přestal indikovat překážku.

To znamená, že původní překážka již není v oblasti snímané snímači (závisí na typu instalace), ale stále ještě je možné do ní narazit.

POZOR!

Při manévrování bud'te velmi opatrní, pokud systém ztratí spojení s předními nebo zadními snímači.

Systém indikuje tuto chybu následujícím způsobem:

• Z reproduktoru zazní dvojitý akustický signál.
• Červená LED ovládací jednotky a LED na externím tlačítku trvale blikají.

POZNÁMKA

Při dosažení zóny zastavení se hlasitost souvislého akustického signálu po chvíli sníží o cca 50 %.

11 Vyhledávání závad

Přístroj nefunguje

Přívodní kabely světla zpátečky nemají žádný kontakt nebo došlo k jejich záměně.

Zástrčky snímačů nejsou zapojeny do řídicího elektronického systému, nebo jsou zapojeny nesprávně.

Zkontrolujte zástrčky a zapojte je příp. tak, aby zacvakly.

Dvojitý výstražný akustický signál a červená LED ovládací jednotky a LED na externím tlačítku trvale blikají.

Systém ztratil spojení s předními nebo zadními snímači. To se může stát následkem rušení ve frekvenčním pásmu. Znovu proved'te naprogramování řídících modulů (viz kap. „Načtení systému“ na stranì 306).

Po zařazení zpátečky zazní na tři vteřiny akustická signalizace závady a následuje sled akustických signálů

Jeden nebo několik snímačů jsou vadné nebo nejsou spojeny s řídicím elektronickým systémem. LED ovládací jednotky a LED na externím tlačítku rychle blikají. Sled akustických signálů po souvislém akustickém signálu indikuje vadný snímač:

• Vysoké tóny znamenají přední snímače (např. dva vysoké tóny znamenají přední snímač č. 2)
• Hluboké tóny znamenají zadní snímače (např. tři hluboké tóny znamenají zadní snímač č. 3)

Snímač s nejkratším kabelem je snímač č. 1, s nejdelším kabelem snímač č. 4.

Zkontrolujte zástrčky a zapojte je příp. tak, aby zacvakly.
▶ Vyměňte vadný snímač nebo vadné snímače.

POZOR!

Systém nefunguje, pokud jsou jeden nebo několik snímačů poškozené.

Přední snímače se vypínají příliš brzy

Přední snímače se vypnou dříve než je dosaženo rychlosti 10 km/h. LED ovládací jednotky a LED na externím tlačítku zhasnou.

Nastavte parametr 14 („počet impulzů signálu rychlosti“) na funkci „59“, „61“, „62“ nebo „63“ (viz kap. „Programování systému“ na stranì 307).

Přístroj nehlásí správně překážky

Příčiny nesprávné indikace mohou být následující:

• Nečistoty nebo námraza na snímačích
  ▶ Vyčistěte snímače.

• Déšt'

Zkontrolujte, zda dochází při rychlosti jízdy vyšší než 10 km/h k vypnutí předních snímačů.
Zkontrolujte, zda je dostupný dostatečný signál rychlosti k vyhodnocení. Pokud není dostupný žádný signál rychlosti, nastavte parametr 1 („signál rychlosti/časově závislé vypnutí předních snímačů“) na funkci „14“, „15“ nebo „16“ (viz kap. „Programování systému“ na stranì 307).

• Snímače byly namontovány nesprávně.
  ▶ Upravte polohu nebo výšku snímačů (obr. 2).
  Zkontrolujte, zda byly použity vhodné držáky snímačů (0°/12°/20°/držák pro kovový nárazník).
• Snímače jsou v kontaktu s šasi vozidla.
  ▶ Odpojte snímače od šasi vozidla.

▶Zkontrolujte, zda svítí žlutá LED ovládací jednotky a LED na externím tlačítku.

Pokud LED blikají, je systém v nouzovém režimu.

Vypněte a znovu nastartujte vozidlo.

Objekty na vozidle (např. náhradní kolo) způsobují nesprávnou indikaci

Nastavte parametr 12 („potlačení indikace pevných objektů“) na funkci „52“, „53“, nebo „54“ (viz kap. „Programování systému“ na stranì 307).

12 Záruka

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující:

• Vadné součásti,
- Kopii účtenky s datem zakoupení,
- Uvedení důvodu reklamace nebo popis vady.

13 Likvidace

Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

14 Technické údaje

	MagicWatch WPS900F	MagicWatch WPS910
Č. výrobku 9101500019 910	1500020
Snímaná oblastZóna zastavení:Rozsah měření:	cca 0,1 m až 0,25 mcca 0,25 m až 0,9 m	cca 0,1 m až 0,3 mcca 0,3 m až 1,8 m
Frekvence ultrazvuku: 40 kHz
Přenosová frekvence: 868 kHz
Napájecí napětí:	9 – 30 voltů
PříkonProvoz:Standby:	Maximálně 180 mA8,5 mA	Maximálně 240 mA8,5 mA
Provozní teplota: – 25 °C až + 70 °C
Certifikace:

POZNÁMKA

Snímače smějí být přelakovány. Výrobce doporučuje nechat provést lakování snímačů ve specializovaném servisu.

1 B e z p e čnostné a mont

Dodržiavajte bezpečnostné pokyny a podmienky výrobcu vozidla a združenia automobilového priemyslu!

MagicWatch WPS900F (tov. č. 9101500019) a WPS910 (tov. č.

▶Odpojte káblový mostík.

6 Pripojenie parkovacieho asistenta

POZNÁMKA

Celú schému zapojenia nájdete v:

1 Riadiaca elektronika pre zadné senzory
2 Riadiaca elektronika pre predné senzory
3 Čierna/modrá žila: Pripojenie na svetlo spiatočky
4 Svetlo spiatočky
5 Hnedá žila: Pripojenie na kostru
6 Čierny káblový mostík (zatvorený = predná jednotka / odpojený = zadná jednotka)
7 Zadné senzory
8 Predné senzory
9 Hnedá žila: Pripojenie na záporný pól batérie
10 Čierna/modrá žila: Pripojenie na kladný pól batérie
11 Žltá/čierna žila (len pre predné senzory): Pripojenie na kostru Volitel'ne: Pripojenie na rýchlostný signál tachometra
12 Čierna/modrá žila: Pripojenie na zapojené plus (+12 V)
13 Čierna/červená žila ovládacej jednotky: Pripojenie k čiernej/červenej žile externého tlačidla
14 Externé tlačidlo
15 Čierna žila externého tlačidla: Pripojenie na kostru
16 Hnedá žila: Pripojenie na kostru
17 Oranžová/hnedá žila: Pripojenie na CAN LOW
18 Oranžová/zelená žila: Pripojenie na CAN HIGH
19 Ovládacia jednotka

7 Rozsah snímania

Pozri obr. 15

Rozpoznanie pevných objektov, napr. t'ažného zariadenia, sa dá potlačit'.

Č. v obr. 16	Označenie
1	l'avé tlačidlo
2 červená LED
3 žltá LED
4 pravé tlačidlo
5 reproduktor

– Zapnite zapal'ovanie.
- Z a r a d'te spiatočku.
– Stlačte l'avé tlačidlo ovládacej jednotky na 5 sekúnd.

Reproduktor raz pípne a obe LED sa rozsvietia.

Predný parkovací asistent sa aktivuje vždy vtedy, ked'

• zapnete zapal'ovanie
• zaradíte spiatočku (len WPS910)
• krátko stlačíte pravé tlačidlo na reproduktore (< 5 sek.)
  ● stlačte externé tlačidlo (< 5 sek.)

- Parameter 17: Obnovenie nastavení z výroby

9 Test funkcie

• zapnutím zapal'ovania vozidla
• zaradením spiatočky
• poklesom rýchlosti pod 10 km/h
• stlačením pravého tlačidla na ovládacej časti
• stlačením externého tlačidla

● Reproduktor vydá dvojitý tón alarmu.
- Červená LED ovládacej jednotky a LED na externom tlačidle trvalo bliká.

POZNÁMKA

Dvojitý tón alarmu a červená LED ovládacej jednotky a LED na externom tlačidle trvalo bliká

Tón chyby na tri sekundy po zaradení spiatočky, nasledovaný poradím tónov

Senzor s najkratším káblom je senzor č. 1 a senzor s najdlhším káblom je senzor č. 4.

Nastavte parameter 14 („Počet impulzov rýchlostného signálu“) na funkciu „59“, „61“, „62“ oder „63“ (pozri kap. „Programovanie systému“ na strane 329).
