Monterings- och bruksanvisning

NO 126 Parkeringsjälp

7 Registreringsområde

Se fig. 15

Parkeringshjaelpens registraringsområde er bagved opdelt i fire zoner og foran i tre zoner:

• Zone 1 (kun bagved)

Display-spelfunktion (kun MWE9004)

Läsigenom anvisingarna noga innanprodukten monteras och används. Spara monterings- och bruksanvisingen För senareBruk. Überlamna bruksanvisingen till dennya ägaren vid ev. vidareförsäljning.

Innehållsförteckning

1 Sakerhets- och installationsanvisningar. 112
2 Leveransomfattning 113
3 Andamalsenlig anvandning 115
4Foremonteringen. 115
5Montera parkeringshjalpen 116
6 Ansluta parkeringshjalpen 117
7 Avkanningsomrade 119
8 Stalla in systemet. 120
9 Funktionstest 121
10 Anvanda parkeringshjalpen 122
11 Felsökning 123
12 Garanti 124
13 Avfallshtantering 124
14 Tekniska data. 125

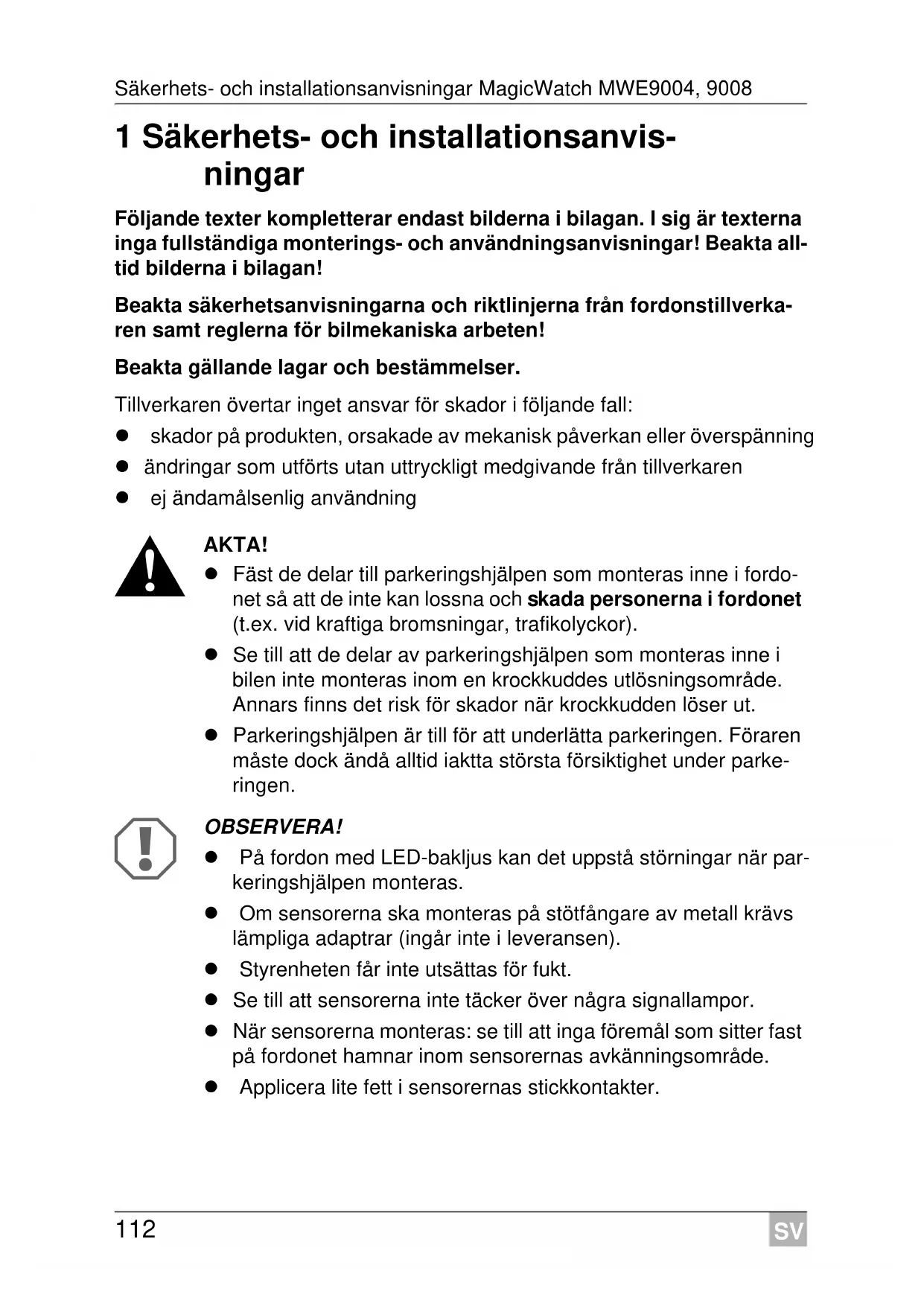

1 Säkerhets- och installationsanvis-ingar

Följande texter kompletterar endast bilderna i bilagan. I sig ar texterna inga fullständiga monterings- och användningsanvisningar! Beakta all-tid bilderna i bilagan!

Beakta sakerhetsanvisingarna och riktlinjerna fran fordonstillverkaren samt reglerna for bilmekaniska arbeten!

Beakta gällande lagar och bestämmelser.

Tillverkaren övertar inget ansvar För skador i följande fall:

• skador på Produkten, orsakade av mekanisk påverkan eller overspänning
• andringar som utförtsutan uttryckligtmedgivande fran tillverkaren
  ejandamalsenliganvanding

AKTA!

• Fäst de delar till parkeringshjalpen som monteras innate i fordonet sä att de inte kan lossna och skada personerna i fordonet (t.ex. vid kraftiga bromsninger, trafikolyckor).
• Se till att de delar av parkeringshjalpen som monteras innate i bilen inte monteras inom en krockkuddes utlosningsomrade. Annars finns det risk for skadorRARY krockkudden loser ut.
• Parkeringshjalpen ar till for att underlätta parkeringen. Föraren måste dockalanda alltid iakcta största försiktighet under parkeringen.

OBSERVERA!

• På fordon med LED-bakljus kan det uppstä störningar Near parkeringshjalpen monteras.
• Om sensorerna ska monteras på stötfängare av metall kravs lampliga adaptrar (ingär inte i leveransen).
  Styrenheten fär inte utsattas for fukt.
• Set till att sensorerna inte täcker over nagra signallampor.
• När sensorerna monteras: se till att inga foremål som sitter fast på fordonet hamnar inom sensorernas avkänningsområde.
  Applicera lite fett i sensorernas stickkontakter.

2 Leveransomfattning

2.1 MWE9008

Se bild 1

Nr Mängd Beteckning Artikelnr
1	1 styrenhet bakre sensorer 9101500059
2	1 styrenhet främre sensorer 9101500060
3	1 högtalare 9103555912
4	2 anslutningskaplabar styrenhet
5	2	ultraljudssensorer (blãa)	9101500057
	2	ultraljudssensorer (svarta)	9101500056
	4	ultraljudssensorer (brun)	9101500058
6	8 standard-sensorhällare 0°(montering是从 insidan)		9101500033(VPE 4)
7	8 standard-sensorhällare 12°(montering是从 insidan)
8	8 sensorhällare 0° med täckring(montering是从 utsidan)
9	8 sensorhällare 12° med täckring(montering是从 utsidan)
10	1 kärnborr Ø 18 mm
-	1 fastsättningsmaterial

2.2 MWE9004

Se bild 1

Nr Mängd Beteckning Artikelnr
1 1 styrenhet 9101500063
3 1 högtalare 9103555912
4 1 kabelbrygga
5	2	ultraljudssensorer (blåa)
	2	ultraljudssensorer (svarta)
6 4 standard-sensorhällare 0°(montering是从 insidan)		9101500033(VPE 4)
7 4 standard-sensorhällare 12°(montering是从 insidan)
8 4 sensorhällare 0° med täckring(montering是从 utsidan)
9 4 sensorhällare 12° med täckring(montering是从 utsidan)
10 1 kärnborr Ø 18 mm
- 1 fastsättningsmaterial

2.3 Tillbehör

Följande tillbehör finns tillgangligt (ingär inte i leveransen):

Beteckning Artikelnr.
Sensorhällare med silikonring För stöfångare av metall 9101500015	(VPE 4)
20°-sensorhällare med täckring (montering från utsidan) 9101500023	(VPE 1)
Förlängningskabel sensor 1,5 m	9103555747
Stansverktyg 18 mm	9101500013
Stansverktyg 22 mm	9101500024
Extern knapp MWE9008 (påbyggnad)	9103555920
Extern knapp MWE9008 (inbyggnad)	9101500064
LED-display für MWE9004	9101500062
Display med avständsvisning für MWE9004	9101500002

3 Åndamåsenlig användning

MagicWatch ar en parkeringshjalp som arbetar med ultraljud. Den overvakar området vid parking

MWE9008:framfor och bakom fordonet
MWE9004: bakom fordonet

Avger akustiska varningsssignaler om nagra hinder registreras av apparaten.

MagicWatch ar avsedd for personbilar och husbilar.

4 Färe monteringen

4.1 Bestämmasensorernas monteringsplats

Se bild 3 till bild 6

ANVISNING

For att systemet ska fungera ordentlich ar det viktigt att sensorerna riktas ratt.

Om sensorerna riktas mot marken signaleras t.ex. ojemnheter pa marken som hinder. Om de riktas for högt uppät registreras inte hindren.

Tänk på foljande vid monteringen:

• Avstandet mellan sensorerna och marken ska vara minst 40~cm och max. 60~cm (bild 3).
• För en optimal fonction ske sensorernas vinkel i forhällande till vagen vara 90^ (bild 3). Vinkel fär inte varaindre an 90^ aftersom vagen dā registrareras som hinder.
• De medfoljande sensorhällarna arlåmpliga for de vanligaste stötfangarna. Om fordonets stötfangare har en mycket stark lutning, finns även 20^ -sensorhällare med tackring tillganglia (se kapitel "Tillbehör" på sidan 114).

• De medfoljande sensorhällarna är inte avsedda För montering på stöfångare av metall. För detta fall finns det speciella sensorhällare med silikonring (se kapitel "Tillbehör" på sidan 114).

• Observera att val av sensorhällaren beror på monteringshöjd och vinkel på stötfängaren. Välj passande sensorhällare och tillhörande borrdiameter i tabellen i bild 3. Anvisningen visar montering av standard-sensorhällare (montering på insidan av stötfängaren) eftersom detta ger det)basta optiska resultatet. Alternativt kan sensorerna monteras med demedfoljande sensorhällarna med tackring.

• Montera sensorerna på korrekt plats (bild 6):

Sensorernas farg Monteringsplats

blå (bl) Den bakre stöffangarens utsidor

svart (sw) Den bakre stöfångarens mitt

brun (br) Pá den främre stöfångaren

4.2 Lackera sensorerna

Se bild 2

ANVISNING

Sensorerna fär lackeras. Tillverkaren rekommenderar att lackeringen av sensorerna görs av en auktoriserad verkstad.

5 Montera parkeringshjalpen

Se bild 7 till bild 10

OBSERVERA! Risk for Funktionstörningar!

Klistra fast sensorhällaren korrekt riktad. I annat fall finns det risk für att parkeringsjhälpen inte fungerar korrekt.

Sensorhällarna måste kliestras fast sö att fästtapparna pekar uppät och nedät!

OBSERVERA! Risk for Lackskador!

• Vid stansning eller borrning fær omgivningstemperaturen inte ligga under 18^ .
• Vi rekommenderar att stansverktyget används.

Borra hal till vald sensorhällare.

Se till att stansverktyget ligger plant nar det anvands.

Rengör fästytan på stötfängarens insida med enprimer.

6 Ansluta parkeringshjalpen

ANVISNING

MWE9008/9004: På en del fordon fungerar backljuset endast nar tändningen ar paslagen. Då maste man slå på tändningen for att kunna bestämma plus- och jordledningen.
MWE9008: Om styrenheten till de främre sensorerna inte kan anslutas till hastighetsmätaren (varken digitalt via CAN-bus erer analogt.FRn hastighetsmätaren),kan en avstängningstid stallas in for de främre sensorerna.

De främre sensorerna aktiveras Near tändningen slås på och stängs av Near den installda tiden har gätt (parameter 12).

Dessutom kan en omkopplare 9103555920 (tillbehör) anvandas for att aktivera de främre sensorerna.

Kopplingsschemat MWE9008 finns på bild 11.

Nr Beteckning

1 Styrenhet främre sensorer

2 Svart/blå ledare: anslutting till tändningsplus (+12 V)

3 Brun ledare: anslutting till jord

4 Gul ledare是从 Högtalaren: anslutting till plats 15 i kontakten på styrenheten till de främre sensorerna

5 Blå ledare是从 Högtalaren: anslutting till plats 3 i kontakten på styrenheten till de främre sensorerna

6 Gul/svart ledare: anslutting till hastighetssignalen für hastighetsmätaren (tillval)

7 Röd/grå ledare: anslutting till radions mute-anslutting (tillval)

8 Främre sensorer

9 Styrenhet für de bakre sensorerna

10 Backljus

11 Svart/blå ledare: anslutting till backljuset

12 Brun ledare: anslutting till jord

13 Gul/röd ledare是从 anslutningskabeln für styrenheten till de bakre sensorerna: anslutting till styrenheten für de främre sensorerna, plats 17

14 Brun ledare是从 anslutningskabeln für styrenheten till de bakre sensorerna: anslutting till styrenheten für de främre sensorerna, plats 5

15 Bakre sensorer

Kopplingsschemat MWE9004 finns på bild 12.

Nr Beteckning

1 Styrenhet

2 Bä c k l j u s

3 Svart/blå ledare: anslutning till backljuset

4 Brun ledare: anslutning till jord

5 Gul ledare.Freehögitalaren: anslutning till plats 15 i kontakten på styrenheden

6 Blå ledare.Freehögitalaren: anslutning till plats 3 i kontakten på styrenheden

7 Röd/grå ledare: anslutning till radions mute-anslutning (tillval)

8 Sensorer

7 Avkänningsområde

Se bild 15

Parkeringshjalpens räckvidd ar uppdelad i fyra zoner bak och tre zoner fram:

• Zon 1 (endast bak)

Den har zonen ar det forsta gransomradyet. Har kan det handa att sma ell er daltigt reflekterande foremal inte registreras.

Zon 2

Inomenna zon registraras sa gott som samtiga foremål, det kan dock hända att foremål befinner sig inom sensorernas doda vinkel aller sa registrareras de inte p.g.a. dess fysikaliska egenskaper aller dess ringa storlek.

• Stoppzon (4)

Om foremål registrareras inomenna zon signalerar parkeringshjalpen "stopp"genom en oavbruten akustisk signal.

Inomenna zon registraras sa gott som samtiga foremål, det kan dock hända att foremål befinner sig inom sensorernas doda vinkel aller sa registrareras de inte p.g.a. dess fysikaliska egenskaper aller dess ringa storlek.

Avstandet vid vilket parkeringshjalpen signalerar "stopp" kan stallas in pa olika lagen.

Indikering av fasta foremål, t.ex. dragkroken, kan dämpas.

Se bild 16 till bild 18

OBSERVERA!

Icke fackmässiga inställingar kan paverka Funktionen negativ.

ANVISNING

För att avbryta INSTALLEN av en parameter,utan att spara,
eller for att avbryta hela inställningsproceduren: Tryck inte pa
nagon knapp under en langre tid.

Styrenheten for de främre sensorerna har foljande reglage:

Nr på bild 16 Beteckning

1 Display F5Fabriksinställningar aktiverade

c5Egna inställningar

2, 3 Knappar für inställning av systemet

Stalla in varden

Se bild 17 till bild 18

Konfigurera den fremre styrmodulen (MWE9008)

• Om styrenheten till de främre sensorerna ansluts till hastighetsmätaren kan hastigheten För avstängning av sensorerna ställas in.
  Stall in parameter 71 paa onskat varde.
• Om styrenheten till de främre sensorerna inte kan anslutas till hastighets-mätaren (t.ex. ingen hastighetssignal med en CAN-bus-adapter som CBI150), kan en avständningstid ställas in for de främre sensorerna.
  Stall in parameter 12 på onskat tidsvarde.
• Du kan ställa in systemet sä att de främre sensorerna alltid indikerar hinder och inte enbart indikerar hinder genom hastigheten aller avständningerstiden fram till avaktiveringen.
  Stall in parameter 15 på vardet 1.
• Sensors känslighet kan ställas in.

  Ställ in parameter 17 på onskat värde. 1 = låg ; 2 = medel ; 3 = hög

Konfigurera den bakre styrmodulen

Sensors kängsligkeit kan ställas in.

Ställ in parameter 17 på önskat varde. 1 = låg ; 2 = medel ; 3 = hög

Dölja visning av fasta foremål (t.ex. dragkrozen) (bakre styrmodul, MWE9004/9008)

OBSERVERA!

Se till att inga personer eller foremål befindner sig bakom fordonet\ när du genom För programmierungen.

Ställ in parametern 10 på värdet 1, 2 eller 3 på att fasta foremål inte visas langre.

Med vardet avaktiveras fonctionen.

Display-spegelfunktion (endast MWE9004)

På LED-displayen 9101500062 går det att spegelvända (byta plats) visningen från Höger till vänster eller tvärtom.

Stall in parameter 14 pà vardet 1.

Återställning av fabriksinställningar

Tryck på båda knapparna mer øn två sekunder.

Pá displayen visas F5.

9 Funktionstest

Kör längsamt mot en vagg für att testa parkeringshjalpen.

OBSERVERA!

Var mycket fösiktig när du testar systemet För Första gängen, lyssna noga på de olika tonfoljderna (bild 15).

10 Anvanda parkeringshjalpen

De bakre sensorerna (MWE9008/9004) aktiveras automatiskt nar backen laggs i, tändningen ar pääslagen/motorn ar igäng.

De främre sensorerna (MWE9008) aktiveras automatiskt nar hastigheten ligger mellan 0 och 10km / h och tändningen ar pâslagen.

Om hastighetssignalen inte kan registrareras aktiveras de främre sensorerna\ när tändningen slås på eller:nar backen laggs in. Efter den installda avstäng-ningstiden avaktiveras de automatiskt. Dessutom kan en omkopplare 9103555920 (tillbehör) monteras for aktivering av de främre sensorerna.

En signal ljuder regelbundet sa fort ett hinder befinner sig inom avkanningsområdet.

När man närmar sig hindret andras tonfoljden beroende på vilkenzonhindret finns i, därigenom signaleras det aktuella avständet (bild 15).

OBSERVERA!

Stanna genast bilen och kontrollera avständet (stig vid behov ut ur bilen) om nedanstænde sker under parkeringen:

Under parkeringen signalerar systemet att hinder och signalerna blir snabbare (växlar t.ex. frän längsamt till "medelsnabbt"). Plötsligtväxlar systemet till langsamma signaler igen, aller det signalerar inget hinter länger.

Det betyder att hindret inte langre befindner sig inom sensorernas avkänningsområde (beroende på modell).

11 Felsökning

Systemet fungerar inte.

Spänningsförsörnjningskabeln (svart/blå och brun ledning) har ingenkontakt eller felaktig anslutning.

Kontrollera anslutningarna.

Sensorernas kontakter har inte anslutits till styrenheten, aller de har inte anslutits korrekt.

Kontrollera kontakterna, anslut dem vid behov rätt, de maste haka i ordentligt.

När tändningen slås på ljuder en lang ton (ca 3 sek.)

En aller flera sensorer ar defekta ell er inte anslutna till styrenheten. Den defekta sensorn visas pa styrenhetens display:

• till exempl 1 for den främre sensorn med kort kabel aller 4 for den främre sensorn med lang kabel.
  Kontrollera kontakterna, anslut dem vid behov rätt, de måste haka i ordentlich.

  Byt ut den trasiga sensorn/de trasiga sensorerna.

OBSERVERA!

Systemet fungerar inte om en uller flera sensorer ar defekta.

Apparaten felanmäler foremål.

Följande orsaker kan leda till falskt alarm:

• Till exempl smuts aller frost på sensorerna.
  Rengor sensorena.
• Sensorerna har monterats felaktigt.
  Montera sensorerna på rätt plats eller Höjd (bild 3).
• Sensorerna har kontakt med chassit.
  Isolera sensorerna fran chassit.

Föremål på fordonet (t.ex. frakt av cykel) kan leda till falskt alarm.

Ställ in parametern 10 på värdet 1 om fasta foremål inte ská visas langre (se kapitel "Ställa in systemet" på sidan 120).

12 Garanti

Den lagstadgade garantitiden gäller. Om Produkten ar defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisingens baksida) eller äterförsäljaren.

Vid reparations- resp. garantärenden skä följande skickas med:

defektakomponenter,
en kopia på fakturan med inkopsdatum,
en reklamationsbeskrivning/felbeskrivning.

13 Avfallshantering

Lämna om möjligt forpackningsmaterialiet till atervinning.

Närprodukten slutgiltigt tas ur bruk: informera dig om gällande bestämelser hos narraste Återvinningscentral erler hos Återförsäljaren.

14 Tekniska data

	MagicWatch
	MWE9008 MWE9004
Artikelnr: 9101500055 9101	500054
Avkänningsområde främre sensorerna:
Stopzon:	ca 0,10 m till och med 0,25 m	-
Mätområde:	ca 0,25 m till och med 0,95 m
Avkänningsområde bakre sensorerna:
Stopzon:	ca 0,10 m till och med 0,30 m
Mätområde:	ca 0,30 m till och med 1,80 m
Ultraljudsfrekvens: 40 kHz
Försörnjningsspänning: 9–30	volt
Strömbehov: maximal 220	mA
Drifttemperatur: -25 °C till +70 °C
Godkännande:	€12

ANVISNING

Sensorerna fär lackeras. Tillverkaren rekommenderar att lackeringen av sensorerna görs av en auktoriserad verkstad.

Les bruksanvisingen nœye før du monterer og tar apparatet iBruk, og ta vare pa den. Hvis produktet selges videre, ma du sorge for à gi bruksanvisingen videre også.

Innholdsfortegnelse

S-42131 Västra Frölunda (Göteborg)

[phone]

[phone]

Mail: [e-mail]

SWITZERLAND
