POWXG90400 - Nettoyeur haute pressio PowerPlus - Notice d'utilisation et mode d'emploi gratuit

Marque	PowerPlus
Modèle	POWXG90400
Type de produit	Nettoyeur haute pression
Puissance	1200 W
Pression nominale	70 bar
Pression maximale	100 bar
Débit d'eau	6,5 L/min
Tension d'alimentation	220-240 V ~ 50 Hz
Poids	5 kg
Type de moteur	Moteur à balais
Température max. de l'eau	50 °C
Longueur du flexible HP	3 m
Buse réglable	Oui
Arrêt automatique	Oui, basé sur la pression
Verrouillage de la gâchette	Oui
Protection contre la surcharge	Capteur thermique
Niveau de pression acoustique	75 dB(A)
Niveau de puissance acoustique	89 dB(A)
Vibrations (main-bras)	2,1 m/s²
Pression d'eau max. à l'entrée	12 bar
Filtre d'arrivée d'eau	Oui, nettoyable
Soupape de décharge	Oui
Utilisation	Extérieur, usage privé
Accessoires fournis	Pistolet, lance, buse réglable, flexible 3 m, connecteur, aiguille de nettoyage

FOIRE AUX QUESTIONS - POWXG90400 PowerPlus

Comment démarrer le nettoyeur haute pression POWXG90400 ?

Assurez-vous que la machine est branchée et que l'alimentation en eau est ouverte. Déverrouillez la gâchette (9), tournez l'interrupteur marche/arrêt (4) sur 'I', puis actionnez la gâchette du pistolet. Laissez l'eau s'écouler pour purger l'air avant usage.

Quelle pression maximale puis-je utiliser ?

La pression maximale est de 100 bar. La pression nominale est de 70 bar. Ne dépassez pas cette valeur pour éviter d'endommager les surfaces.

Comment régler la buse réglable ?

Tournez la buse réglable (11) pour modifier la pression et le jet. Ne tournez pas la buse lorsque la machine est en marche pour éviter que le jet ne frappe votre main.

Que faire si la machine ne démarre pas ?

Vérifiez que la machine est branchée sur une prise fonctionnelle, que le câble de rallonge (si utilisé) n'est pas défectueux, et que l'interrupteur est en position 'I'. Si le problème persiste, vérifiez le capteur thermique : laissez refroidir 5 minutes.

Comment nettoyer le filtre d'arrivée d'eau ?

Débranchez la machine. Retirez le filtre d'arrivée d'eau (situé au niveau du raccord d'arrivée). Rincez-le à l'eau claire pour enlever les saletés et débris. Remettez-le en place. Un filtre obstrué peut réduire les performances et annuler la garantie.

Puis-je utiliser de l'eau chaude avec cet appareil ?

Oui, mais la température de l'eau ne doit pas dépasser 50 °C. Une eau plus chaude peut endommager la pompe.

Comment ranger l'appareil après utilisation ?

Arrêtez la machine, fermez l'arrivée d'eau et actionnez la gâchette pour évacuer la pression. Débranchez le flexible d'eau et la buse. Enroulez le flexible HP et le câble. Rangez la machine dans un local hors gel. Purgez l'eau de la pompe en la faisant tourner quelques secondes sans eau.

Que faire si l'appareil a gelé ?

Ne démarrez jamais une machine gelée. Les dégâts dus au gel ne sont pas couverts par la garantie. Laissez dégeler complètement avant de vérifier qu'il n'y a pas de fissures. Inspectez les flexibles et raccords avant remise en service.

Quels accessoires sont fournis avec le POWXG90400 ?

Le carton contient : 1 nettoyeur HP, 1 pistolet à gâchette, 1 lance, 1 buse réglable, 1 flexible HP de 3 m, 1 connecteur d'arrivée d'eau, 1 aiguille de nettoyage pour les buses, et 1 manuel.

Comment lubrifier les raccords ?

Pour éviter le séchage des joints toriques, lubrifiez régulièrement les raccords avec un lubrifiant adapté (graisse silicone). Débranchez la machine avant toute opération.

MODE D'EMPLOI POWXG90400 PowerPlus

1 UTILISATION 2
2 DESCRIPTION (FIG. A) 2
3 LISTE DES PIÈCES CONTENUES DANS L'EMBALLAGE ...... 2
4 INSTRUCTIONS DE SÉCURITÉ SUPPLÉMENTAIRES POUR LES NETTOYEURS HAUTE PRESSION ....2
4.1 Raccordement au secteur ....4
4.2 Prise d'eau....4
4.3 Dispositifs de sécurité....4
5 MONTAGE....4
5.1 Montage du crochet de rangement et support du pistolet....4
5.2 Montage du pistolet (Fig. 1)....4
6 UTILISATION 5
6.1 Raccordement du tuyau d'arrosage (Fig. 2)....5
6.2 Montage du flexible haute pression (Fig. 3)....5
6.3 Montage de la lance et de la buse....5
6.4 Raccordement à l'eau....5
6.5 Marche/arrêt de la machine....5
6.6 Buse réglable (Fig. 5)....6
7 DONNÉES TECHNIQUES ......6
8 BRUIT 6
9 NETTOYAGE ET ENTRETIEN ....7
9.1 Nettoyage du filtre d'arrivée....7
9.2 Nettoyage des évents d'aération....7
9.3 Lubrification des raccords 7
10 RANGEMENT....7
11 RECHERCHE DE PANNE 8

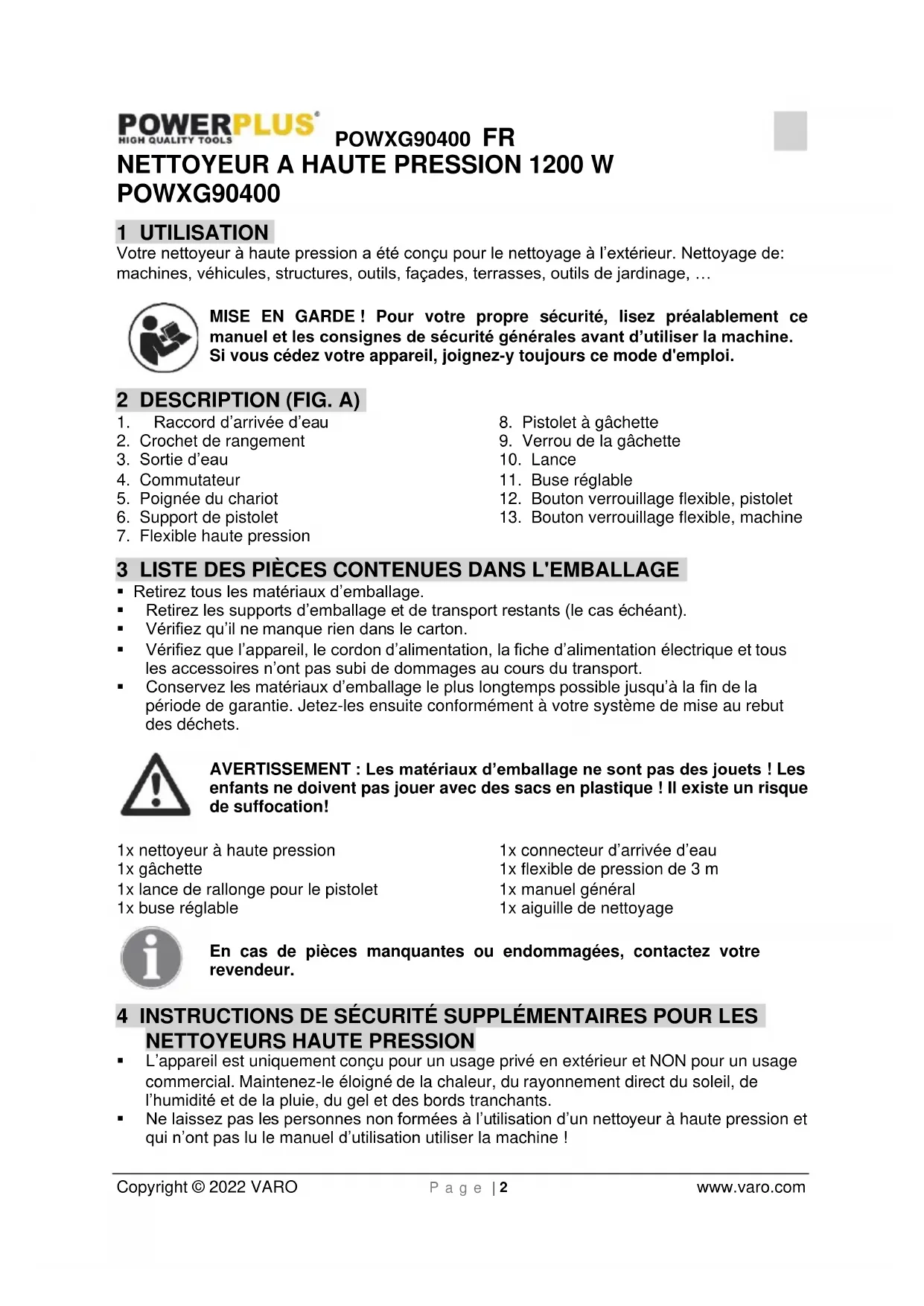

NETTOYEUR A HAUTE PRESSION 1200 W POWXG90400

1 UTILISATION

Votre nettoyeur à haute pression a été conçu pour le nettoyage à l'extérieur. Nettoyage de: machines, véhicules, structures, outils, façades, terrasses, outils de jardinage, ...

MISE EN GARDE! Pour votre propre sécurité, lisez préalablement ce manuel et les consignes de sécurité générales avant d'utiliser la machine. Si vous cédez votre appareil, joignez-y toujours ce mode d'emploi.

2 DESCRIPTION (FIG. A)

1. Raccord d'arrivée d'eau
2. Crochet de rangement
3. Sortie d'eau
4. Commutateur
5. Poignée du chariot
6. Support de pistolet

7. Flexible haute pression

8. Pistolet à gâchette

9. Verrou de la gâchette
10. Lance
11. Buse réglable
12. Bouton verrouillage flexible, pistolet
13. Bouton verrouillage flexible, machine

3 LISTE DES PIÈCES CONTENUES DANS L'EMBALLAGE

• Retirez tous les matériaux d'emballage.
• Retirez les supports d'emballage et de transport restants (le cas échéant).
  ■ Vérifiez qu'il ne manque rien dans le carton.
• Vérifiez que l'appareil, le cordon d'alimentation, la fiche d'alimentation électrique et tous les accessoires n'ont pas subi de dommages au cours du transport.
• Conservez les matériaux d'emballage le plus longtemps possible jusqu'à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas jouer avec des sacs en plastique ! Il existe un risque de suffocation!

1x nettoyeur à haute pression

1x gâchette

1x lance de rallonge pour le pistolet

1x buse réglable

1x connecteur d'arrivée d'eau
1x flexible de pression de 3 m
1x manuel général
1x aiguille de nettoyage

En cas de pièces manquantes ou endommagées, contactez votre revendeur.

4 INSTRUCTIONS DE SÉCURITÉ SUPPLÉMENTAIRES POUR LES NETTOYEURS HAUTE PRESSION

- L'appareil est uniquement conçu pour un usage privé en extérieur et NON pour un usage commercial. Maintenez-le éloigné de la chaleur, du rayonnement direct du soleil, de l'humidité et de la pluie, du gel et des bords tranchants.

- Ne laissez pas les personnes non formées à l'utilisation d'un nettoyeur à haute pression et qui n'ont pas lu le manuel d'utilisation utiliser la machine !

POWXG90400 FR

• Les nettoyeurs haute pression ne doivent pas être utilisés par des enfants ou des personnes non formées à leur utilisation.
  Il convient de veiller à ce que des enfants ne jouent pas avec l'appareil.
• Avant de démarrer votre machine, vérifiez bien qu'elle ne présente aucun défaut. Si la machine présente un défaut, ne la démarrez pas et contactez votre revendeur local.
• Vérifiez en particulier l'isolation du câble électrique, elle ne doit présenter aucun défaut ni fissure. Si le câble est endommagé, un réparateur local agréé doit le remplacer.

AVERTISSEMENT : Les jets haute pression peuvent être dangereux s'ils sont mal utilisés. Le jet ne doit pas être dirigé vers des personnes, du matériel électrique sous tension ou l'appareil lui-même.

AVERTISSEMENT : N'utilisez pas l'appareil à proximité de personnes sauf si elles portent des vêtements de protection.

• Ne dirigez pas le jet contre vous-même ou d'autres personnes pour nettoyer des vêtements ou des chaussures.
• Tenez fermement la lance de pulvérisation à deux mains.
• L'utilisateur et toute personne à proximité immédiate du site de nettoyage doivent veiller à se protéger contre les débris déplacés et projetés au cours du nettoyage.
• Portez des lunettes et des vêtements de protection au cours du nettoyage.
• Débranchez l'appareil de l'alimentation électrique avant d'effectuer une opération d'entretien.
• Pour garantir la sécurité de l'appareil, utilisez uniquement des pièces de rechange du fabricant ou agréées par le fabricant.
• N'utilisez pas l'appareil si un cordon d'alimentation ou des pièces importantes de l'appareil sont endommagées, par exemple, un dispositif de sécurité, un flexible haute pression ou un pistolet à gâchette.
• N'utilisez pas l'appareil avec les mains mouillées. Si l'appareil est humide ou mouillé, débranchez-le immédiatement. Ne le mettez pas dans l'eau.
• Des pneus et des valves de pneus peuvent être endommagés par le jet haute pression et peuvent ensuite exploser.
• N'utilisez jamais la machine dans un environnement présentant un risque d'explosion.
• Le nettoyage par jet haute pression des surfaces contenant de l'amiante n'est pas autorisé.
• Ce nettoyeur à haute pression ne doit pas être utilisé à des températures inférieures à 0 °C.

AVERTISSEMENT : Les flexibles haute pression, les raccords et les accouplements sont importants pour la sécurité de l'appareil. Utilisez uniquement des flexibles, raccords et accouplements recommandés par le fabricant.

AVERTISSEMENT : Des câbles de rallonge inadaptés peuvent être dangereux. Les câbles sur bobines doivent toujours être complètement déroulés afin d'empêcher le câble de surchauffer.

- Si un câble de rallonge est utilisé, la fiche et la prise doivent être étanches et conformes aux exigences mentionnées ci-dessous pour la longueur et les dimensions du câble.

-1,0 mm² max. 12,5 m

-1,5 mm² max. 20 m

POWXG90400 FR

- Si le câble électrique est endommagé, il doit être remplacé par le fabricant ou son réparateur ou une personne de même qualification afin d'éviter tout risque.

4.1 Raccordement au secteur

Les consignes suivantes doivent être respectées lors du raccordement du nettoyeur à haute pression à l'installation électrique :

• Le raccordement électrique doit être effectué par un électricien qualifié et être conforme à la norme CEI 60364-1.
  Il est recommandé que l'alimentation électrique de cet appareil inclue un dispositif différentiel résiduel qui interrompe l'alimentation si le courant de fuite à la terre est supérieur à 30 mA pendant 30 ms.

4.2 Prise d'eau

• Le raccordement aux canalisations publiques est effectué conformément aux réglementations.
• Le flexible d'arrivée peut être raccordé aux canalisations publiques avec une pression d'admission max. de 12 bar.

Ce nettoyeur à haute pression ne peut être raccordé, en Europe, aux canalisations d'eau potable, que si disconnecteur hydraulique adapté, de Type BA conforme à la norme EN 1717, a été installé. La longueur du flexible entre le disconnecteur hydraulique et le nettoyeur à haute pression doit être d'au moins 10 mètres pour absorber les pics de pression éventuels (diamètre min. de 12 pouce).

- Dès que l'eau a circulé dans le disconnecteur BA, cette eau n'est plus considérée comme potable.

IMPORTANT ! Utilisez seulement de l'eau sans impuretés. S'il existe un risque de présence de particules de sable dans l'eau d'arrivée (c'est-à-dire de votre propre source), un filtre supplémentaire doit être installé.

4.3 Dispositifs de sécurité

• La soupape de décharge peut réduire la pression si cette dernière est supérieure aux valeurs prédéfinies.
• Dispositif de verrouillage sur le pistolet à gâchette (9): Le pistolet à gâchette (8) est équipé d'un dispositif de verrouillage (9). Lorsque le bouton est activé, le pistolet à gâchette (8) ne peut pas être actionné.
• Un capteur thermique protège le moteur contre la surcharge. La machine redémarre après quelques minutes lorsque le capteur thermique a refroidi.

5 MONTAGE

Cette section décrit en détail la préparation du nettoyeur à haute pression avant utilisation.

5.1 Montage du crochet de rangement et support du pistolet

■ Faites glisser le crochet de rangement dans le support sur le côté droit.
- Faites glisser le support du pistolet dans le support à gauche.

5.2 Montage du pistolet (Fig. 1)

- Insérez la lance déployée dans le pistolet. Enfoncez la lance déployée sur le pistolet et tournez-la dans le sens des aiguilles d'une montre. Lorsque les pièces sont correctement raccordées, il est impossible de séparer les deux composants en tirant simplement le pistolet vers l'extérieur.

POWXG90400 FR

- Insérez la buse de pulvérisation réglable dans la lance, l'équipement étant à raccordement rapide, il suffit de bien l'enfoncer sur la lance jusqu'à ce qu'elle s'encliquète. Lorsque les pièces sont correctement raccordées (la buse à came réglable doit s'adapter dans la fente de la lance), il est impossible de séparer les deux composants en tirant simplement la lance vers l'extérieur.

6 UTILISATION

6.1 Raccordement du tuyau d'arrosage (Fig. 2)

• Avant de fixer le connecteur d'arrivée d'eau au nettoyeur haute pression, retirez le capuchon en plastique.
• Fixez le raccord de flexible (avec filtre intégré) au nettoyeur haute pression.
  ■ Raccordez le tuvau d'arrosage au moyen d'un raccord rapide standard.

6.2 Montage du flexible haute pression (Fig. 3)

1. Fixez le flexible haute pression au pistolet à gâchette et à la machine.
2. Détachez le flexible haute pression en appuyant sur le cliquet (A) ou sur le bouton (B).

6.3 Montage de la lance et de la buse

1. Poussez la lance dans le pistolet à gâchette.
2. Une fois que la lance est insérée, tournez-la. Attention : Vérifiez que la lance est correctement fixée sur le pistolet.
3. Fixez les buses. Enfoncez-les bien sur la lance. Vérifiez avant d'actionner la gâchette que la buse est bien fixée.

6.4 Raccordement à l'eau

Un tuyau d'arrosage ordinaire de 0,5 pouce de diamètre et d'une longueur comprise entre 10 m et 25 m convient.

IMPORTANT ! Utilisez uniquement de l'eau sans impuretés. S'il existe un risque de présence de particules de sable dans l'eau à l'entrée (c'est-à-dire en provenance de votre propre source), un filtre supplémentaire doit être monté.

1. Laissez l'eau circuler dans le flexible avant de le raccorder à la machine pour empêcher l'entrée de sable et de saleté dans la machine. Remarque : Vérifiez que le filtre est monté sur le tuyau d'arrivée et qu'il n'est pas colmaté.
2. Raccordez le flexible à l'alimentation en eau au moyen du raccord rapide (eau à l'entrée, pression max. : 12 bar, température max. : 50 °C).
3. Ouvrez l'alimentation en eau.

6.5 Marche/arrêt de la machine

Le pistolet à gâchette et la lance subissent une poussée en fonctionnement, par conséquent, il convient de les tenir fermement à deux mains.

IMPORTANT : Pointez la buse vers le sol.

Ce nettoyeur à haute pression est équipé d'un système de marche/arrêt automatique, basé sur la pression de l'eau.

1. Vérifiez que la machine est en position verticale. REMARQUE : N'installez pas la machine dans les herbes hautes !
2. Libérez le verrou de la gâchette.
3. Activez la gâchette du pistolet et laissez l'eau couler jusqu'à ce que l'air se soit échappé du flexible d'eau.
4. Tournez l'interrupteur marche/arrêt vers la droite.
5. Actionnez la gâchette du pistolet à gâchette.
6. Réglez toujours la distance et par conséquent la pression de la buse vers la surface à nettoyer.

Ne couvrez pas la machine en cours de fonctionnement ou ne l'utilisez pas dans une pièce ne présentant pas la ventilation appropriée !

REMARQUE : Si la machine n'est pas utilisée pendant 5 minutes, elle doit être désactivée à l'aide du commutateur marche/arrêt (4) 'O':

1. Tournez l'interrupteur marche/arrêt vers la gauche « O ».

2. Débranchez la fiche électrique de la prise.

3. Coupez l'alimentation en eau et actionnez la gâchette du pistolet afin d'évacuer la pression de la machine.

4. Verrouillez le pistolet à gâchette. (Fig. 4)

Lorsque la gâchette du pistolet est relâchée, la machine s'arrête automatiquement. La machine redémarrera lorsque vous actionnerez de nouveau le pistolet à gâchette.

6.6 Buse réglable (Fig. 5)

La pression de la buse réglable peut être réglée en tournant la buse.

AVERTISSEMENT : Ne tournez pas la buse alors que la machine est en marche afin d'éviter que le jet ne frappe votre main.

7 DONNÉES TECHNIQUES

	POWXG90400
TYPE de moteur	Moteur à balais
Pression	70 bar
Pression max.	100 bar
Tension	220-240 V / 50 Hz
Puissance	1200 W
Débit	6,5 L/min
Température de l'eau	Max. 50 °C
Poids	5 kg

8 BRUIT

Valeurs des émissions acoustiques mesurées selon la norme applicable. (K=3)

Pression acoustique LpA	75 dB(A)
Puissance acoustique LwA	89 dB(A)

ATTENTION ! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l'ouïe.

aw (Vibrations):

2,1 m/s²

K = 1,5 ~m / s^2

9 NETTOYAGE ET ENTRETIEN

AVERTISSEMENT ! Débranchez toujours la fiche électrique de la prise avant toute opération d'entretien ou de nettoyage.

Afin d'assurer une longue durée de service sans problème, suivez les conseils ci-dessous :

• Nettoyez le flexible d'eau, le flexible haute pression, la lance d'arrosage et les accessoires avant de les monter.
• Nettoyez les raccords pour en éliminer la poussière et le sable.
  ■ Nettoyez les buses.

Toute réparation doit toujours être effectuée dans un atelier agréé avec des pièces de rechange d'origine.

9.1 Nettoyage du filtre d'arrivée

Nettoyez régulièrement le filtre d'arrivée d'eau. Rincez-la à l'eau pour enlever la saleté et les débris.

ATTENTION : Le fait de ne pas installer le filtre annule la garantie.

9.2 Nettoyage des évents d'aération

La machine doit être maintenue propre de manière à laisser l'air de refroidissement circuler librement dans les évents de la machine.

Afin de garantir un raccordement facile et afin que les joints toriques ne sèchent pas ; les raccords doivent être lubrifiés régulièrement.

10 RANGEMENT

La machine doit être rangée dans une pièce où il ne gèle pas.

L'eau doit toujours être évacuée de la pompe, du flexible et des accessoires avant leur rangement, comme suit :

1. Arrêtez la machine (Tournez le commutateur marche/arrêt 'O' et détachez le flexible d'eau et la buse).
2. Redémarrez la machine et actionnez la gâchette du pistolet. Laissez la machine fonctionner jusqu'à ce qu'il n'y ait plus d'eau à circuler dans le pistolet.
3. Arrêtez la machine, détachez et enroulez le flexible et le câble.
4. Placez le pistolet, la lance, les buses et les autres accessoires dans les supports correspondants sur la machine. Le crochet peut être utilisé pour le rangement du flexible et du cordon d'alimentation.

Si la machine devait geler par erreur, il sera nécessaire de vérifier qu'elle n'est pas endommagée.

AVERTISSEMENT : Ne démarrez jamais une machine gelée. Les dégâts du gel ne sont pas couverts par la garantie !

11 RECHERCHE DE PANNE

SYMPTÔME	CAUSE	ACTION RECOMMANDÉE
La machine ne démarre plus	La machine n'est pas branchée	Branchez la machine.
	Prise défectueuse	Essayez une autre prise.
	Câble de rallonge défectueux	Essayez sans le câble de rallonge.
Pression variable	La pompe aspire de l'air	Vérifiez que les flexibles et les raccords sont bien étanches à l'air.
	Valves sales, usées ou collées	Contactez le réparateur le plus proche.
	Alimentation d'eau insuffisante	Augmentez la pression d'eau, vérifiez que le tuyau d'arrosage n'est pas bouché et/ou remplacez-le par un tuyau plus grand.
	Joints de pompe usés	Contactez le réparateur le plus proche.
La machine s'arrête	Tension d'alimentation incorrecte	Vérifiez que la tension d'alimentation correspond à la tension indiquée sur la plaque signalétique.
	Capteur thermique activé	Laissez la machine refroidir pendant 5 minutes.
	Buse partiellement bouchée	Nettoyez la buse à l'aide d'une aiguille et en pulvérisant de l'eau à l'envers dans la buse.
	Augmentation de l'ampérage	Essayez sans le câble de rallonge.
La machine vibre	Air dans le flexible d'arrivée/la pompe	Laissez la machine fonctionner avec la gâchette ouverte jusqu'à la reprise d'une pression de service régulière.
	Alimentation en eau incorrecte	Augmentez la pression d'eau, vérifiez que le tuyau d'arrosage n'est pas bouché et/ou remplacez-le par un tuyau plus grand.
	Buse partiellement bouchée	Nettoyez la buse à l'aide d'une aiguille et en pulvérisant de l'eau à l'envers dans la buse.
	Filtre d'eau colmaté	Nettoyez le filtre.
	Flexible entortillé	Démêlez le flexible.
La machine démarre et s'arrête souvent d'elle-même	Fuite au niveau de la pompe et/ou du pistolet à gâchette	Contactez le réparateur le plus proche.
	Pas d'alimentation en eau	Raccordez la machine à l'arrivée d'eau.
La machine démarre mais l'eau ne sort pas	Filtre d'eau colmaté	Nettoyez le filtre.
	Buse bouchée	Nettoyez la buse à l'aide d'une aiguille et en pulvérisant de l'eau à l'envers dans la buse.
