POWXG90400 - Painepesuri PowerPlus - Ilmainen käyttöohje ja opas

Merkki	PowerPlus
Malli	POWXG90400
Tuotetyyppi	Korkeapainepesuri
Teho	1200 W
Nimellispaine	70 bar
Suurin paine	100 bar
Vesivirtaus	6,5 L/min
Syöttöjännite	220-240 V ~ 50 Hz
Paino	5 kg
Moottorityyppi	Harjamoottori
Veden maksimilämpötila	50 °C
HP-letkun pituus	3 m
Säädettävä suutin	Kyllä
Automaattinen sammutus	Kyllä, paineeseen perustuva
Liipasimen lukitus	Kyllä
Ylikuormitussuoja	Lämpöanturi
Äänenpainetaso	75 dB(A)
Äänitehotaso	89 dB(A)
Tärinä (käsivarsi)	2,1 m/s²
Veden maksimitulopaine	12 bar
Veden tuloputken suodatin	Kyllä, puhdistettava
Varoventtiili	Kyllä
Käyttö	Ulkokäyttö, yksityiskäyttö
Mukana toimitetut tarvikkeet	Pistooli, varsi, säädettävä suutin, 3 m letku, liitin, puhdistusneula

Usein kysytyt kysymykset - POWXG90400 PowerPlus

Miten käynnistää korkeapainepesuri POWXG90400?

Varmista, että kone on kytketty pistorasiaan ja vesiliitäntä on avattu. Avaa liipasimen lukko (9), käännä virtakytkin (4) asentoon 'I' ja paina pistoolin liipaisinta. Anna veden virrata ilman poistamiseksi ennen käyttöä.

Mikä on käytettävä enimmäispaine?

Suurin paine on 100 baria. Nimellispaine on 70 bar. Älä ylitä tätä arvoa pintojen vaurioitumisen välttämiseksi.

Miten säätää säädettävää suutinta?

Käännä säädettävää suutinta (11) paineen ja suihkun muuttamiseksi. Älä käännä suutinta koneen ollessa käynnissä, jotta suihku ei osu käteen.

Mitä tehdä, jos kone ei käynnisty?

Tarkista, että kone on kytketty toimivaan pistorasiaan, jatkojohto (jos käytössä) ei ole viallinen ja kytkin on asennossa 'I'. Jos ongelma jatkuu, tarkista lämpöanturi: anna jäähtyä 5 minuuttia.

Miten puhdistaa veden tuloputken suodatin?

Irrota kone pistorasiasta. Poista veden tuloputken suodatin (sijaitsee tuloliitännässä). Huuhtele se puhtaalla vedellä lian ja roskien poistamiseksi. Aseta se takaisin paikalleen. Tukkeutunut suodatin voi heikentää suorituskykyä ja mitätöidä takuun.

Voiko tässä laitteessa käyttää kuumaa vettä?

Kyllä, mutta veden lämpötila ei saa ylittää 50 °C. Kuuma vesi voi vaurioittaa pumppua.

Miten säilyttää laite käytön jälkeen?

Sammuta kone, sulje veden tulo ja paina liipaisinta paineen poistamiseksi. Irrota vesiletku ja suutin. Kääri HP-letku ja johto. Säilytä konetta pakkaselta suojatussa tilassa. Tyhjennä pumppu vedestä käyttämällä sitä muutaman sekunnin ajan ilman vettä.

Mitä tehdä, jos laite on jäätynyt?

Älä koskaan käynnistä jäätynyttä konetta. Pakkasvaurioita ei kata takuu. Anna sulaa kokonaan ennen kuin tarkistat, ettei halkeamia ole. Tarkista letkut ja liittimet ennen uudelleen käyttöönottoa.

Mitä tarvikkeita POWXG90400:n mukana toimitetaan?

Pakkaus sisältää: 1 korkeapainepesuri, 1 liipaisinpistooli, 1 varsi, 1 säädettävä suutin, 1 HP-letku (3 m), 1 vesiliitäntäliitin, 1 puhdistusneula suuttimille ja 1 käyttöohje.

Miten voidella liitännät?

Vältä O-renkaiden kuivumista voitelemalla liitännät säännöllisesti sopivalla voiteluaineella (silikonirasva). Irrota kone pistorasiasta ennen toimenpiteitä.

KÄYTTÖOHJE POWXG90400 PowerPlus

6.5 Gerät starten/stoppen

1 KÄYTTÖ 2
2 KUVAUS (KUVA A)....2
3 PAKKAUKSEN SISÄLTÖ....2
4 LISÄTURVALLISUUSOHJEET PAINEPESUREITA VARTEN......3
4.1 Sähköverkkoliitäntä 4
4.2 Vesiliitäntä....4
4.3 Turvalaitteet....4
5 KOKOONPANO-OHJEET......4
5.1 Säilytyskoukun ja pesupistoolipidikkeen asennus....4
5.2 Pesupistoolin kokoaminen (kuva 1)....4
6 KÄYTTÖ....5
6.1 Puutarhaletkun liitäntä (kuva 2)....5
6.2 Paineletkun asennus (kuva 3)....5
6.3 Pesuvarren ja suuttimen asentaminen ....5
6.4 Vesiliitäntä....5
6.5 Koneen käynnistäminen/pysäyttäminen 5
6.6 Säädettävä suutin (kuva 5)....6
7 TEKNISET TIEDOT....6
8 MELU....6
9 PUHDISTUS JA HUOLTO 7
9.1 Tulosuodattimen puhdistaminen 7
9.2 Tuuletusaukkojen puhdistaminen....7
9.3 Liittimien rasvaus....7
10 VARASTOINTI....7
11 VIANETSINTÄ....8

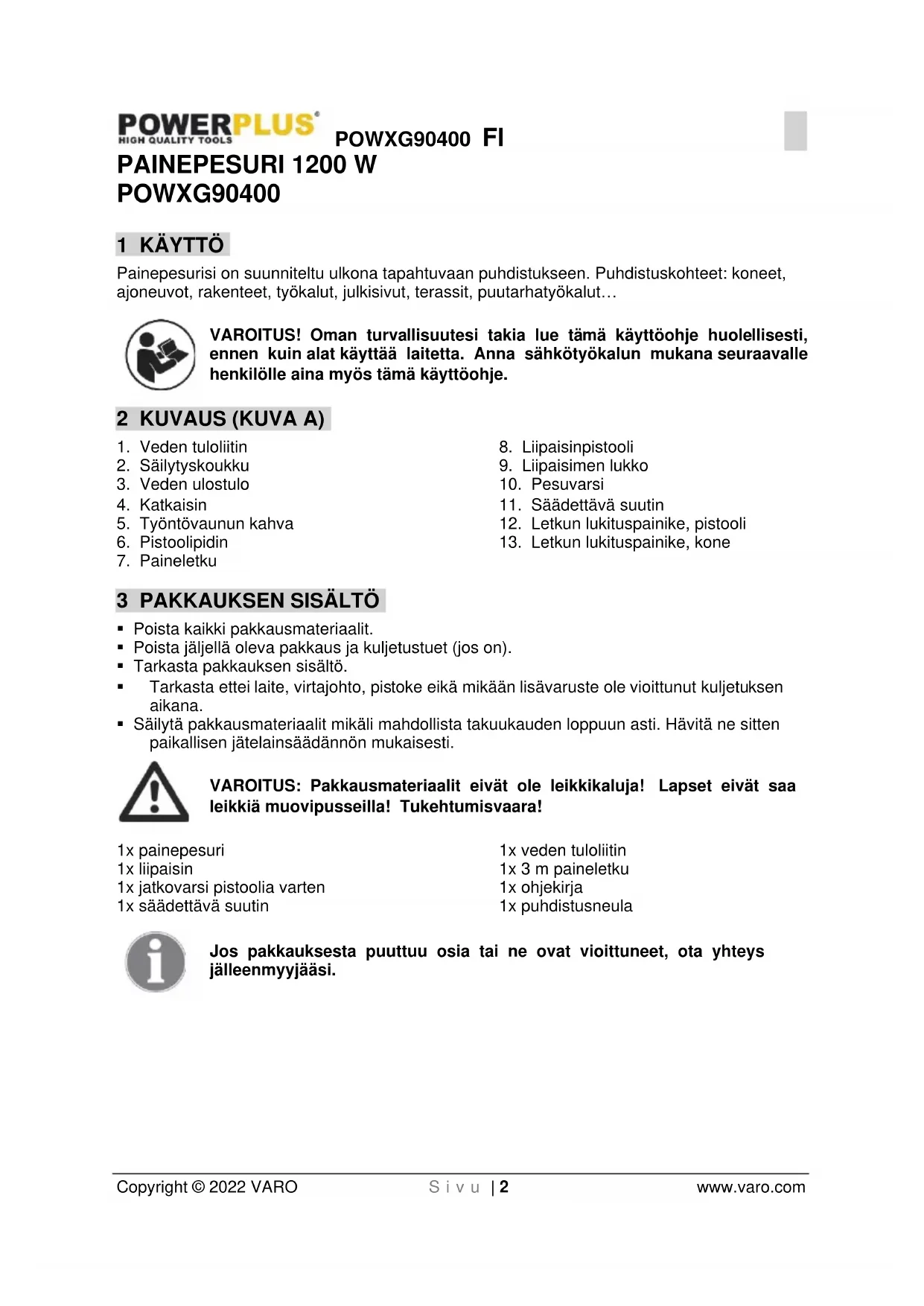

PAINEPESURI 1200 W POWXG90400

1 KÄYTTÖ

Painepesurisi on suunniteltu ulkona tapahtuvaan puhdistukseen. Puhdistuskohteet: koneet, ajoneuvot, rakenteet, työkalut, julkisivut, terassit, puutarhatyökalut...

VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 KUVAUS (KUVA A)

1. Veden tuloliitin
2. Säilytyskoukku
3. Veden ulostulo
4. Katkaisin
5. Työntövaunun kahva
6. Pistoolipidin

7. Paineletku

8. Liipaisinpistooli

9. Liipaisimen lukko
10. Pesuvarsi
11. Säädettävä suutin
12. Letkun lukituspainike, pistooli
13. Letkun lukituspainike, kone

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.
- Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
■ Tarkasta pakkauksen sisältö.
- Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

1x painepesuri
1x liipaisin
1x jatkovarsi pistoolia varten
1x säädettävä suutin

1x veden tuloliitin
1x 3 m paineletku
1x ohjekirja
1x puhdistusneula

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 LISÄTURVALLISUUSOHJEET PAINEPESUREITA VARTEN

• Laite on suunniteltu yksinomaan yksityiskäyttöön ulkona EIKÄ kaupalliseen käyttöön. Suojele laitetta lämmöltä, suoralta auringonpaisteelta, kosteudelta ja sateelta, pakkaselta ja teräviltä reunoilta.
• Älä anna henkilöiden, joita ei ole koulutettu painepesuria varten ja jotka eivät ole lukeneet ohjekirjaa, käyttää konetta!
• Lapset tai kouluttamattomat henkilöt eivät saa käyttää painepesureita.
• Lapsia on valvottava ja varmistettava, että he eivät leiki laitteella.
• Ennen koneen käynnistämistä tarkasta huolellisesti, ettei siinä ole vikoja. Jos löydät jonkun vian, älä käynnistä konetta, vaan ota yhteys paikalliseen jälleenmyyjään.
  Tarkasta erityisesti, että sähköjohdon eriste ei ole vioittunut ja ettei siinä ole murtumia. Jos sähkökaapeli on vioittunut, se on vaihdatettava valtuutetussa huoltoliikkeessä.

VAROITUS: Korkeapainesuihkut voivat olla vaarallisia, jos niitä käytetään väärin. Suihkua ei saa kohdistaa suoraan henkilöihin päin, jännitteisiin sähkölaitteisiin tai itse laitteeseen.

VAROITUS: Älä käytä laitetta henkilöiden lähellä, jos heillä ei ole suojavaatetusta.

• Älä kohdista suihkua itseesi tai toisiin päin voidaksesi puhdistaa vaatteet tai jalkineet.
• Pidä pesuvarresta lujasti kiinni molemmin käsin.
• Käyttäjän ja jokaisen puhdistuspaikan lähietäisyydellä tulisi suojautua lentäviltä jätteiltä, joita voi irrota käytön aikana.
• Käytä suojalaseja ja suojavaatetusta käytön aikana.
• Irrota virtalähteestä ennen kuin suoritat käyttäjälle kuuluvia kunnossapitotoimenpiteitä.
• Jotta voitaisiin varmistaa laitteen turvallisuus, käytä vain valmistajalta hankittuja tai valmistajan hyväksymiä alkuperäisiä varaosia.
• Älä käytä laitetta, jos laitteen virtajohto tai tärkeät osat ovat vioittuneet, esim. turvalaite, paineletku ja liipaisinpistooli.
• Älä käytä laitetta märillä käsillä. Jos laite on kostea tai märkä, irrota se välittömästi. Älä pane sitä veteen.
• Paineruisku voi vioittaa renkaita ja renkaiden venttiilejä ja ne voivat sitten puhjeta.
• Älä käytä koskaan konetta ympäristössä, jossa voi olla räjähdyksen vaara.
• Korkeapaineruiskulla ei saa puhdistaa asbestia sisältäviä pintoja.
• Tätä painepesuria ei saa käyttää alle 0°C lämpötiloissa.

VAROITUS: Paineletkut, kiinnittimet ja liittimet ovat tärkeitä laitteen turvallisuuden kannalta. Käytä vain valmistajan suosittelemia letkuja, kiinnittimiä ja liitinkappaleita.

VAROITUS: Puutteelliset jatkojohdot voivat olla vaarallisia. Kelallekierretyt johdot on aina purettava täysin, jotta voidaan estää johdon ylikuumeneminen.

• Jos käytetään jatkojohtoa, pistokkeen ja pistorasian on oltava vesitiiviitä ja noudatettava alla mainittuja vaatimuksia pituuden ja johdon paksuuden suhteen.
  -1,0 mm² maks. 12,5 m
  -1,5 mm² maks. 20 m
• Jos sähköjohto on vioittunut, valmistajan tai valtuutetun huoltoliikkeen tai pätevän ammattihenkilön on vaihdettava se, jotta voidaan välttää vaaratilanne.

4.1 Sähköverkkoliitäntä

Seuraavia ohjeita tulisi noudattaa, kun painepesuri liitetään sähköverkostoon:

• Sähköverkkoliitännän saa tehdä pätevä sähköteknikko ja siinä on noudatettava IEC 60364-1 standardeja.
• On suositeltavaa, että sähkön tulo tähän laitteeseen on varustettu jäännösvirtalaitteella, joka keskeyttää virrantulon, jos vuotovirta maahan ylittää 30 mA 30 ms ajan.

4.2 Vesiliitäntä

• Liitäntä yleiseen verkostoon on tehtävä määräysten mukaisesti.
• Tuloletkun voi liittää vesijohtoverkostoon korkeintaan 12 baarin tulopaineella.

Tämän painepesurin saa Euroopassa liittää juomavesiverkostoon vain, jos on asennettu asianmukainen takaisinvirtauksen estin, BA-typpi EN 1717 standardin mukaisesti. Letkun pituuden takaisinvirtauksen estimen ja painepesurin välillä on oltava vähintään 10 metriä, jotta se voi imeä mahdolliset painehuiput (min. läpimitta ½ tuumaa).

- Heti kun vesi on virrannut BA venttiilin läpi, vettä ei voi pitää enää juomavetenä.

TÄRKEÄÄ! Käytä vain vettä, jossa ei ole epäpuhtauksia. Jos vaarana on tulovedessä olevat hiekkahiukkaset (esim. omasta kaivosta), lisäsuodatin tulisi asentaa.

4.3 Turvalaitteet

• Vapaavirtausventtiili voi alentaa painetta, jos se ylittää esiasetetut arvot.
• Lukituslaitteena toimii liipaisinpistooli (9): Liipaisinpistoolissa (8) on lukkolaite (9). Kun nuppi aktivoidaan, liipaisinpistoolia (8) ei voi käyttää.
• Lämpöanturi suojelee moottoria ylikuumenemiselta. Kone käynnistyy uudelleen muutaman minuutin kuluttua, kun lämpöanturi on jäähtynyt.

5 KOKOONPANO-OHJEET

Tämä osa selostaa yksityiskohtaisesti, kuinka painepesuri on valmis käyttöön.

5.1 Säilytyskoukun ja pesupistoolipidikkeen asennus

• Työnnä säilytyskoukku pidikkeen oikealle puolelle.
• Työnnä pesupistoolipidike pidikkeen vasemmalle puolelle.

5.2 Pesupistoolin kokoaminen (kuva 1)

• Kytke jatkovarsi pistooliin. Paina ja käännä jatkovarsi myötäpäivään pistoolille. Kun osat on liitetty kunnolla, osia ei saa irti toisistaan vetämällä jatketta suoraan pistoolista pois.
• Laita säädettävä suutin jatkovarteen. Pikaliitin tarvitsee vain työntää pesuvarteen suoraan ja voimakkaasti, kunnes se lukittuu käsivoimin paikalleen. Kun osat on liitetty kunnolla (suuttimen täytyy sopia jatkovarren uraan), niitä ei saa irti toisistaan suoraan jatkovarresta vetämällä.

6 KÄYTTÖ

6.1 Puutarhaletkun liitäntä (kuva 2)

• Irrota muovitulppa ennen tulovesiliitännän liittämistä painepesuriin.
• Kiinnitä painepesuriin letkuliiitin (jossa on suodatin).
• Liitä puutarhaletku tavallisella pikaliittimellä.

6.2 Paineletkun asennus (kuva 3)

• Kiinnitä paineletku liipaisinpistooliin ja koneeseen.
• Irrota paineletku painamalla salpaa (A) tai painiketta (B).

6.3 Pesuvarren ja suuttimen asentaminen

1. Työnnä pesuvarsi liipaisinpistooliin.
2. Kun se on asennettu, käännä sitä. Varo: Varmista että pesuvarsi on kiinnitetty oikein pistooliin.
3. Kiinnitä suutin. Työnnä se voimakkaasti pesuvarteen. Tarkasta ennen liipaisimen aktivointia, että suutin on kiinnitetty oikein.

6.4 Vesiliitäntä

Tavallinen 1/2" puutarhaletku, joka on väh. 10 m ja kork. 25 m, on sopiva.

TÄRKEÄÄ! Käytä vain vettä, jossa ei ole epäpuhtauksia. Jos on olemassa vaara, että tulovedessä on hiekkahiukkasia (esim. omasta kaivosta), silloin on asennettava lisäsuodatin.

1. Anna veden virrata vesiletkun läpi, ennen kuin liität sen koneeseen voidaksesi estää hiekan ja lian pääsyn koneeseen. Huom.: tarkasta että suodatin on asennettu veden tuloputkeen ja että se ei ole tukkeutunut.
2. Liitä vesiletku vedentuloputkeen pikaliittimellä (tulovesi, maks. paine: 12 baaria, maks. lämpötila: 50 °C).
3. Kytke vesi päälle.

6.5 Koneen käynnistäminen/pysäyttäminen

Isku käytön aikana vaikuttaa liipaisinpistooliin ja pesuvarteen – pidä siksi laitteesta aina lujasti kiinni molemmin käsin.

TÄRKEÄÄ: Suuntaa suutin maahan päin.

Tämä painepesuri on varustettu automaattisella käynnistys/pysäytysjärjestelmällä, joka perustuu vedenpaineeseen.

1. Tarkasta että kone on pystyasennossa. HUOM.: Älä aseta konetta korkeaan ruohikkoon!
2. Vapauta liipaisimen lukko.
3. Aktivoi liipaisinpistoolin liipaisin ja anna veden juosta, kunnes kaikki ilma on poistunut vesiletkusta.
4. Käännä katkaisin oikealle.
5. Aktivoi liipaisinpistoolin liipaisin.
6. Säädä aina etäisyys ja siten suuttimen paine puhdistettavaan pintaan nähden.
   Älä peitä konetta käytön aikana tai käytä sitä huoneessa ilman riittävää tuuletusta! HUOM.: Jos kone on jätetty tai sitä ei käytetä 5 minuutin aikana, se on kytkettävä pois toiminnasta käynnistys/pysäytyskatkaisimella (4) "O":
7. Käännä katkaisin vasemmalle O-asentoon.

8. Irrota sähköpistoke pistorasiasta.

9. Katkaise veden tulo ja aktivoi liipaisinpistoolin liipaisin voidaksesi vapauttaa koneen paineesta.

10. Lukitse liipaisinpistooli. (Kuva 4)

Kun liipaisinpistoolin liipaisin vapautetaan, kone pysähtyy automaattisesti. Kone käynnistyy taas, kun aktivoit liipaisinpistoolin.

6.6 Säädettävä suutin (kuva 5)

Painetta voidaan säätää kääntämällä säädettävä suutin.

VAROITUS: Älä tee sitä käytön aikana voidaksesi välttää, että kätesi voisi osua suihkuun.

7 TEKNISET TIEDOT

	POWXG90400
Moottorityyppi	Harjamooottori
Paine	70 bar
Maks. paine	100 bar
Jännite	220-240 V/ 50 Hz
Teho	1200 W
Virtaus	6,5 L/min
Veden lämpötila	Maks. 50 °C
Paino	5 kg

8 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Äänenpainetaso LpA 75 dB(A)

Äänitehotaso LwA 89 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).

aw (Tärinätaso):

2,1 m/s²

K = 1,5 ~m / s^2

9 PUHDISTUS JA HUOLTO

VAROITUS! Irrota sähköpistoke aina pistorasiasta ennen kunnossapitoa tai puhdistusta.

Jotta voisit varmistaa pitkäaikaisen ja ongelmattoman käytön, ota huomioon seuraavat ohjeet:

• Pese vesiletku, paineletku, pesuvarsi ja lisävarusteet ennen asentamista.
• Puhdista liittimet pölystä ja hiekasta.
  ■ Puhdista suuttimet.
  Kaikki korjaukset on aina tehtävä valtuutetussa korjaamossa alkuperäisiä varaosia käyttäen.

9.1 Tulosuodattimen puhdistaminen

- Puhdista tuloveden suodatin säännöllisesti. Huuhtele lika ja roskat pois vedellä.

VARO: Ellei suodatinta asenneta, seurauksena on takuun mitätöinti.

9.2 Tuuletusaukkojen puhdistaminen

Kone on pidettävä puhtaana, jotta jäähdytysilma voi virrata vapaasti koneen tuuletusaukkojen läpi.

9.3 Liittimien rasvaus

Jotta voitaisiin varmistaa helppo liitäntä ja että O-renkaat eivät kuivu; liittimet on rasvattava säännöllisesti.

10 VARASTOINTI

Kone on varastoitava paikassa, jossa se ei jäädy!

Pumppu, letku ja lisävarusteet tulisi aina tyhjentää vedestä ennen varastointia seuraavasti:

1. Pysäytä kone (Käännä käynnistys/pysäytyskatkaisin "O") ja irrota vesiletku ja suutin.
2. Käynnistä kone uudelleen ja aktivoi liipaisinpistoolin liipaisin. Anna koneen käydä, kunnes vettä ei enää virtaa liipaisinpistoolin läpi.
3. Pysäytä kone, irrota pistoke ja kääri letku ja johto.
4. Aseta liipaisinpistooli, pesuvarsi, suuttimet ja muut lisävarusteet koneen pidikkeisiin.
   Koukkua voi käyttää letkun ja johdon säilyttämistä varten.
   Jos kone on vahingossa jäätynyt, silloin on tarkastettava, ettei siihen ole tullut vikaa.

VAROITUS: Älä käynnistä koskaan jäätynyttä konetta. Takuu ei kata jäätymisestä johtuvia vikoja!

11 VIANETSINTÄ

VIKA	SYY	SUOSITELTU TOIMENPIDE
Kone ei käynnisty	Kone ei ole liitettyvirtalähteeseen	Liitä kone virtalähteeseen.
	Viallinen pistorasia	Kokeile toista pistorasiaa.
	Viallinen jatkojohto	Yritä ilman jatkojohtoa.
Vaihteleva paine	Pumppu imee ilmaa	Tarkasta että letkut ja liittimet ovat ilmatiiviit.
	Venttiilit ovat likaiset, kuluneet tai kiinni juuttuneet	Ota yhteys lähimpään huoltokeskukseen
	Veden tulo ei ole riittävä	Nosta veden painetta, tarkasta puutarhaletkun tukokset ja/tai vaihda suurempi letku.
	Pumpun tiivisteet kuluneet	Ota yhteys lähimpään huoltokeskukseen
Kone pysähtyy	Väärä verkkojännite	Tarkasta että sähköverkoston jännite vastaa nimikyltin teknisiä tietoja.
	Lämpöanturi aktivoitu	Anna koneen jäähtyä 5 minuuttia
	Suutin osittain tukossa	Puhdista suutin neulalla ja suihkuttamalla vettä takaisinpäin suuttimen läpi
	Virranvoimakkuuden nousu	Yritä ilman jatkojohtoa.
Kone värähtelee	Ilmaa tuloletkussa/pumpussa	Anna koneen käydä liipaisimen ollessa auki, kunnes säännöllinen työpaine palautuu.
	Riittämätön veden tulo verkostosta	Nosta veden painetta, tarkasta puutarhaletkun tukokset ja/tai vaihda suurempi letku.
	Suutin osittain tukossa	Puhdista suutin neulalla ja suihkuttamalla vettä takaisinpäin suuttimen läpi
	Vedensuodatin tukossa	Puhdista suodatin
	Letku kiertynyt	Suorista letku.
Kone käynnistyy ja pysähtyy usein itsestään	Pumppu ja/tai liipaisinpistooli vuotavat	Ota yhteys lähimpään huoltokeskukseen
	Vettä ei tule	Liitä tulovesi.
Kone käynnistyy, mutta vettä ei tule ulos	Vedensuodatin tukossa	Puhdista suodatin
	Suutin tukossa	Puhdista suutin neulalla ja suihkuttamalla vettä takaisinpäin suuttimen läpi
