Марка	PowerPlus
Модел	POWXG90400
Тип продукт	Високонапорен почистващ апарат
Мощност	1200 W
Номинално налягане	70 бара
Максимално налягане	100 бара
Воден дебит	6,5 л/мин
Захранващо напрежение	220-240 V ~ 50 Hz
Тегло	5 кг
Тип двигател	Четков двигател
Макс. температура на водата	50 °C
Дължина на маркуча ВН	3 м
Регулируема дюза	Да
Автоматично спиране	Да, на база налягане
Заключване на спусъка	Да
Защита от претоварване	Термичен сензор
Ниво на звуково налягане	75 dB(A)
Ниво на звукова мощност	89 dB(A)
Вибрации (ръка-рамо)	2,1 m/s²
Макс. водно налягане на входа	12 бара
Филтър за воден вход	Да, почистваем
Изпускателен клапан	Да
Употреба	На открито, частна употреба
Включени аксесоари	Пистолет, пръчка, регулируема дюза, маркуч 3 м, конектор, игла за почистване

Често задавани въпроси - POWXG90400 PowerPlus

Как да стартирам високонапорния почистващ апарат POWXG90400?

Уверете се, че машината е включена и водоснабдяването е отворено. Отключете спусъка (9), завъртете превключвателя за включване/изключване (4) на 'I', след това задействайте спусъка на пистолета. Оставете водата да тече, за да изпусне въздуха преди употреба.

Какво максимално налягане мога да използвам?

Максималното налягане е 100 бара. Номиналното налягане е 70 бара. Не превишавайте тази стойност, за да избегнете повреда на повърхностите.

Как да регулирам регулируемата дюза?

Завъртете регулируемата дюза (11), за да промените налягането и струята. Не завъртайте дюзата, докато машината работи, за да избегнете струята да удари ръката ви.

Какво да направя, ако машината не стартира?

Проверете дали машината е включена в работещ контакт, дали удължителният кабел (ако се използва) не е дефектен и дали превключвателят е в позиция 'I'. Ако проблемът продължава, проверете термичния сензор: оставете да се охлади за 5 минути.

Как да почистя филтъра за воден вход?

Изключете машината. Извадете филтъра за воден вход (намира се при входния съединител). Изплакнете го с чиста вода, за да отстраните мръсотия и отломки. Поставете го обратно. Запушен филтър може да намали производителността и да анулира гаранцията.

Мога ли да използвам гореща вода с този уред?

Да, но температурата на водата не трябва да надвишава 50 °C. По-гореща вода може да повреди помпата.

Как да прибера уреда след употреба?

Спрете машината, затворете водния вход и задействайте спусъка, за да освободите налягането. Изключете водния маркуч и дюзата. Навийте маркуча ВН и кабела. Съхранявайте машината в помещение без замръзване. Източете водата от помпата, като я пуснете за няколко секунди без вода.

Какво да направя, ако уредът е замръзнал?

Никога не стартирайте замръзнала машина. Повредите от замръзване не се покриват от гаранцията. Оставете да се размрази напълно, преди да проверите за пукнатини. Проверете маркучите и съединителите преди пускане в експлоатация.

Какви аксесоари са включени с POWXG90400?

Кутията съдържа: 1 високонапорен почистващ апарат, 1 пистолет със спусък, 1 пръчка, 1 регулируема дюза, 1 маркуч ВН от 3 м, 1 входен воден конектор, 1 игла за почистване на дюзи и 1 ръководство.

Как да смазвам съединителите?

За да избегнете изсъхването на О-пръстените, редовно смазвайте съединителите с подходяща смазка (силиконова грес). Изключете машината преди всяка операция.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWXG90400 PowerPlus

1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРОИНСТРУМЕНТА....2
2 ОПИСАНИЕ (ФИГ. А) 2
3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА....2
4 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ НА МАШИНИТЕ ЗА ПОЧИСТВАНЕ С ВИСОКО НАЛЯГАНЕ ......3
4.1 Свързване към електрозахранването....4
4.2 Свързване към водата....4
4.3 Предпазни устройства....5
5 СГЛОБЯВАНЕ....5
5.1 Монтаж на куката за съхранение и държача на пистолета ....5
5.2 Сглобяване на пистолета (Фиг. 1)......5
6 РАБОТА....5
6.1 Свързване на градински маркуч (Фиг. 2) ....5
6.2 Монтаж на маркуча за високо налягане (Фиг. 3)....5
6.3 Монтаж на накрайника и дюзата ....5
6.4 Свързване на водата....5
6.5 Пускане/спиране на машината....6
6.6 Регулируема дюза (Фиг. 5) ......6
7 ТЕХНИЧЕСКИ ДАННИ ....7
8 ШУМ 7
9 ПОДДРЪЖКА И ПОЧИСТВАНЕ....7
9.1 Почистване на входящия филтър 8
9.2 Почистване на въздушните вентилационни отвори....8
9.3 Гресиране на съединителите ....8
10 СЪХРАНЕНИЕ 8
11 НАМИРАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ......9

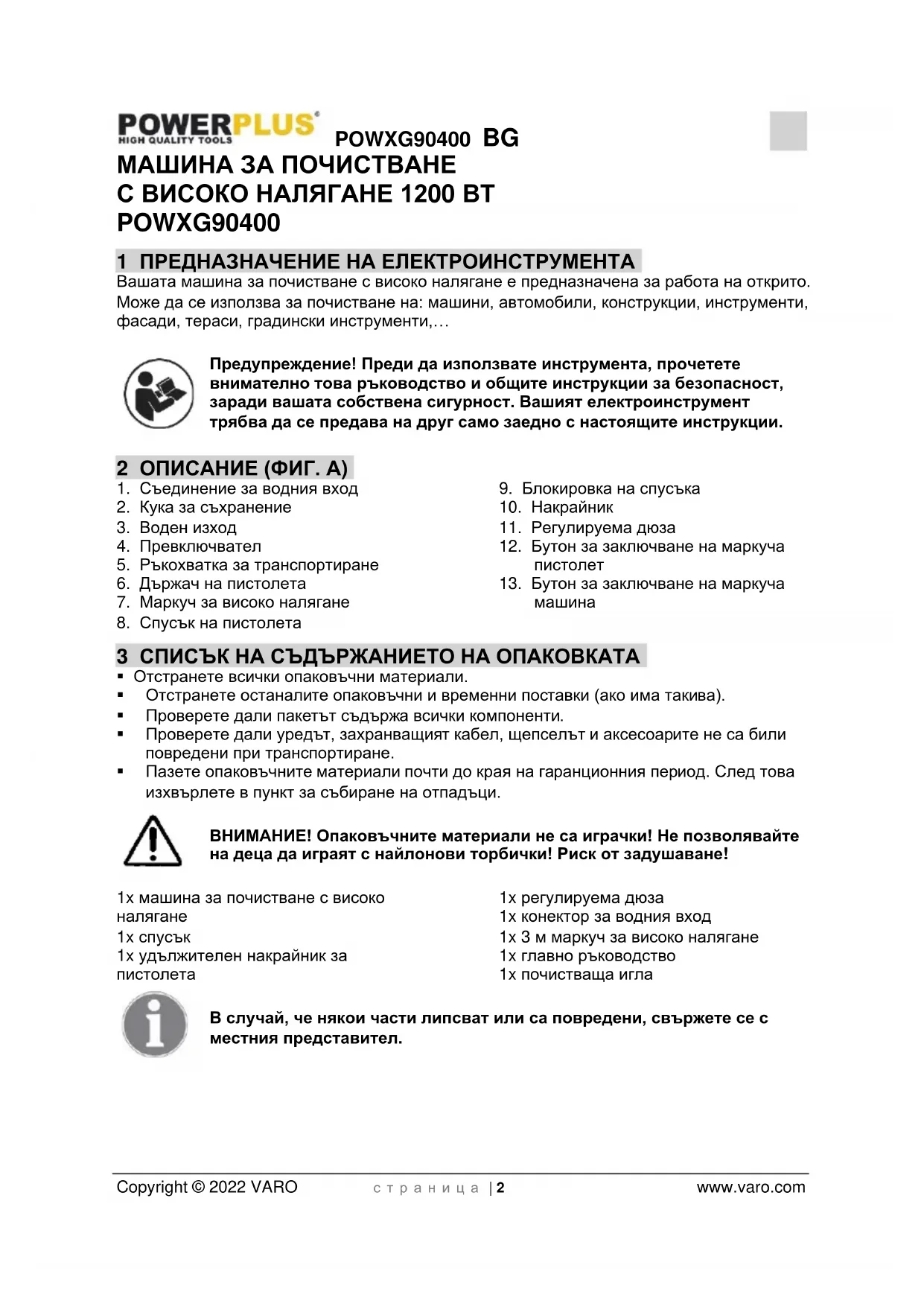

МАШИНА ЗА ПОЧИСТВАНЕ С ВИСОКО НАЛЯГАНЕ 1200 ВТ POWXG90400

1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРОИНСТРУМЕНТА

Вашата машина за почистване с високо налягане е предназначена за работа на открито. Може да се използва за почистване на: машини, автомобили, конструкции, инструменти, фасади, тераси, градински инструменти,...

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Съединение за водния вход
2. Кука за съхранение
3. Воден изход
4. Превключвател
5. Ръкохватка за транспортиране
6. Държач на пистолета
7. Маркуч за високо налягане

8. Спусък на пистолета

9. Блокировка на спусъка

10. Накрайник

11. Регулируема дюза
12. Бутон за заключване на маркуча пистолет
13. Бутон за заключване на маркуча машина

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1x машина за почистване с високо налягане

1x спусък

1x удължителен накрайник за пистолета

В случай, че някои части липсват или са повредени, свържете се с местния представител.

• Уредът е предназначен само за частна употреба на открыто, а НЕ за комерсиална употреба. Моля, дръжте го далеч от топлина, пряка слънчева светлина, влага и дъжд, мраз и остри ръбове.
• Не допускайте хора, които не са обучени за употреба на машини за почистване с високо налягане и не са прочели ръководството с инструкции да работят с машината!
• Машини за почистване с високо налягане не трябва да бъдат използвани от деца или необучени хора.
• Децата трябва да бъдат контролирани, за да се гарантира, че те не си играят с уреда.
• Преди да пуснете своята машина я проверете внимателно за всякакви дефекти. Ако установите някакъв дефект, не пускайте машината и се свържете със своя местен дистрибутор.
• Проверете по-конкретно изолацията на електрическия кабел, която трябва да бъде безупречна и без пукнатини. Ако електрическият кабел е повреден, трябва да го смените в упълномощен местен сервизен център.

ПРЕДУПРЕЖДЕНИЕ: Дюзите за високо налягане могат да бъдат опасни, ако те бъдат предмет на злоупотреба. Дюзата не трябва да бъде насочвана към хора, електрическо оборудване под напрежение или към самия уред.

ПРЕДУПРЕЖДЕНИЕ: Не използвайте уреда сред хора, освен ако те не носят предпазно облекло.

■ Не насочвайте струята срещу себе си или други за почистване на дрехи или обувки.
■ Дръжте пръскащия накрайник здраво с двете си ръце.
- Операторът и всеки друг в непосредствена близост до мястото на почистване трябва да вземе мерки, за да се защиты от отломките отхвърлени по време на работа.
- Носете предпазни очила и предпазно облекло по време на работа.
- Извадете щепсела на уреда от електрозахранването преди да извършите потребителска поддръжка.
- За да осигурите безопасността на уреда, използвайте само оригинални резервни части от производителя или одобрени от производителя.
- Не използвайте уреда, ако захранващият кабел или важни части на уреда са повредени, напр. предпазното устройство, маркучът за високо налягане или пистолета със спусък.
- Не използвайте уреда с мокри ръце. Ако уредът е влажен или мокър, извадете щепсела незабавно. Не го потапяйте във вода.
- Гумите и вентилите на гумите могат да бъдат повредени от струята за високо налягане и след това могат да се спукат.
- Не използвайте никога машината в среда, в която има опасност от експлозия.
- Не се допуска почистване на повърхности съдържащи азбест с високо налягане.
- Тази машина за почистване с високо налягане не трябва да бъде използвана при температури под 0°C.

ПРЕДУПРЕЖДЕНИЕ: Маркучите за високо налягане, фитингите и съединенията са важни за безопасността на уреда. Използвайте само маркучи, фитинги и съединения препоръчвани от производителя.

C

ПРЕДУПРЕЖДЕНИЕ: Неподходящите удължителни кабели могат да бъдат опасни. Кабели върху макари трябва да бъдат използвани напълно размотани за предотвратяване на прегряване на кабела.

• Ако бъде използван удължителен кабел, щепсельт и контактът трябва да бъдат водонепроницаеми и в съответствие с долупосочените изисквания за дължина и размери на кабела.
  -1,0 мм² макс. 12,5 м
  -1,5 мм² макс. 20 м
• Ако електрическият кабел е повреден, той трябва да бъде сменен от производителя или негов сервизен представител или подобно квалифицирано лице за предотвратяване на опасност.

4.1 Свързване към електрозахранването

Следното трябва да бъде спазвано, когато свързвате машината за почистване с високо налягане към електрическата инсталация:

• Свързването към електрозахранването трябва да бъде осъществено от квалифициран електротехник в съответствие с IEC 60364-1.
• Препоръчва се електрозахранването на уреда да включва дефектнотокова защита, която да изключи захранването ако токовите утечки към заземяването превишат 30 mA за 30 ms.

4.2 Свързване към водата

Свързване към обществената водопроводна мрежа съгласно предписанията.
- Входният маркуч трябва да бъде свързан към водопроводна мрежа с макс. входно налягане от 12 бара.

Тази машина за почистване с високо налягане е разрешена за употреба в Европа само, ако бъде свързана с водопровод с питейна вода, с инсталиране на възвратен вентил от тип ВА съгласно EN 1717. Дължината на маркуча между възвратния вентил и машината за почистване с високо налягане трябва да бъде най-малко 10 метра за поглъщане на възможни пикове в налягането (мин. диаметър ½ цол).

- След като водата премине възвратния вентил от тип ВА, тази вода не се счита повече за питейна.

ВАЖНО! Използвайте само вода без замърсявания. Ако има риск от пясъчни частици във входящата вода (напр. от собствен кладенец), трябва да бъде монтиран допълнителен филтър.

4.3 Предпазни устройства

• Предпазният вентил може да намали налягането, ако то превишава предварително зададените стойности.
• Блокиращо устройство на пистолета със спусък (9): Пистолетът със спусък (8) разполага с блокиращо устройство (9). Когато бутонът е активиран, не може да се работи с пистолета със спусък (8).
• Топлинен сензор защитава електромотора срещу претоварване. Машината ще се рестартира след няколко минути, когато топлинният сензор се охлади.

5 СГЛОБЯВАНЕ

Този раздел ще изясни в подробности, как да подготвите своята машина за почистване с високо налягане за употреба.

5.1 Монтаж на куката за съхранение и държача на пистолета

■ Плъзнете куката за съхранение в държача от дясната страна.
■ Плъзнете държача на пистолета в държача от лявата страна.

5.2 Сглобяване на пистолета (Фиг. 1)

• Вкарайте удължителния накрайник в пистолета. Натиснете и завъртете удължителния накрайник по часовника в пистолета. Когато частите се свържат правилно, не можете да разделите двата компонента чрез издърпване направо от пистолета.
  Вмъкнете регулируемата дюза за пръскането в удължителната стена, тъй като съединителят е бързодействащ, трябва просто да я натиснете в удължителната стена директно и силно, докато с другата си ръка затегнете до заключване на място. Когато частите са свързани правилно (гърбицата на регулируемата дюза трябва да се постави в прореза на удължителната стена), не можете да разделите двата компонента чрез издърпване направо от разделителната стена.

6 РАБОТА

6.1 Свързване на градински маркуч (Фиг. 2)

• Преди да свържете конектора на водния вход към машината за почистване с високо налягане, отстранете пластмасовата капачка.
• Закрепете конектора на маркуча (с вграден филтър) към машината за почистване с високо налягане.
  Свържете градинския маркуч със стандартен бързодействащ съединител.

1. Закрепете маркуча за високо налягане към пистолета със спусък и машината.
2. Откачете маркуча за високо налягане с натискане на палеца (А) или бутона (В).

6.3 Монтаж на накрайника и дюзата

1. Поставете накрайника в пистолета със спусък.
2. Когато го вкарате, го завъртете. Внимание: Уверете се, че накрайникът е правилно закрепен към пистолета.
3. Закрепване на дюзите. Натиснете силно в накрайника. Проверете преди натискане на спусъка дали дюзата е правилно фиксирана.

6.4 Свързване на водата

Ще бъде подходящ обикновен градински маркуч от 1/2" цол с минимална дължина 10 м и максимальна 25 м.

ВАЖНО! Използвайте само вода без замърсявания. Ако има риск от пясъчни частици във входящата вода (напр. от собствен кладенец), трябва да бъде монтиран допълнителен филтър.

1. Оставете водата да тече през маркуча преди да го свържете към машината, за да предотвратите проникването на пясък и замърсявания в машината. Забележка: Проверете дали филтърът е монтиран във водната входяща тръба и дали не е задръстен.

2. Свържете водния маркуч към водоподаването с помощта на бързодействащия съединител (входяща вода, макс. налягане 12 бара, макс. температура: 50 °C).

3. Пуснете водата.

6.5 Пускане/спиране на машината

Превключвателят със спусък и накрайникът се влияят от опората по време на работа – затова винаги ги дръжте здраво с двете си ръце.

ВАЖНО: Насочете дюзата към земята.

Тази машина за почистване с високо налягане е оборудвана с автоматична система за пускане/спиране на базата на водното налягане.

1. Проверете дали машината е в изправено положение. ЗАБЕЛЕЖКА: Не поставяйте машината във висока трева!

2. Освободете блокировката на спусъка.

3. Натиснете спусъка на пистолета със спусък и оставете водата да тече, докато всичкият въздух излезе от водния маркуч.

4. Завъртете превключвателя за стартиране/спиране надясно.

5. Натиснете спусъка на пистолета със спусък.

6. Винаги регулирайте разстоянието и с това налягането на дюзата към повърхността, която трябва да бъде почистена.

Не покривайте машината по време на работа и не я използвайте в помещение без подходяща вентилация!

ЗАБЕЛЕЖКА: Ако машината бъде оставена или не бъде използвана 5 минути, тя трябва да бъде изключена с превключвателя за пускане/спиране (4) "О":

1. Завъртете превключвателя за стартиране/спиране наляво на "О".

2. Извадете електрическия щепсел от контакта.

3. Спрете крана за подаване на вода и натиснете спусъка на пистолета със спусък за да изпуснете налягането от машината.

4. Блокирайте пистолета със спусък (Фиг. 4).

Когато освободите спусъка на пистолета със спусък, машината ще спре автоматично. Машината ще бъде пусната отново, когато натиснете пак спусъка на пистолета.

Налягането за Регулируема дюза може да бъде регулирано чрез нейното завъртане.

ПРЕДУПРЕЖДЕНИЕ: Не правете това по време на работа, за да избегнете удари в ръцете си от струята.

7 ТЕХНИЧЕСКИ ДАННИ

	POWXG90400
ТИП двигател	Четков двигател
Налягане	70 бара
Макс. налягане	100 бара
Напрежение	220-240 В / 50 Хц
Мощност	1200 Вт
Дебит	6,5 л/мин.
Температура на водата	Макс. 50 °C
Тегло	5 кг

8 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA 75 dB(A)

Ниво на звуковата мощност LwA 89 dB(A)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A).

aw (Вибрации):

2,1 m/s²

K = 1,5 ~m / s^2

ПРЕДУПРЕЖДЕНИЕ! Винаги изваждайте електрическия щепсел от контакта преди поддръжка или почистване.

За да осигурите продължителен и безпроблемен експлоатационен период, моля приемете следните съвети:

• Измивайте водния маркуч, маркуча за високо налягане, пръскация накрайник и принадлежностите преди монтаж.
• Почиствайте съединенията от замърсявания и пясък.
• Почиствайте дюзите.
  Всички ремонти трябва да бъдат извършвани в упълномощен сервис с оригинални резервни части.

9.1 Почистване на входящия филтър

- Почиствайте филтъра на водния вход периодично. Промивайте с вода, за да отстраните замърсяванията и отлаганията.

ВНИМАНИЕ: Ако филтърът не бъде монтиран, гаранцията става невалидна

9.2 Почистване на въздушните вентилационни отвори

Машината трябва да бъде поддържана чиста, така че охлаждащият въздух да може да преминава свободно през вентилационните отвори на машината.

9.3 Гресиране на съединителите

За осигуряване на лесно свързване и това, че О-пръстените няма да пресъхнат, съединителите трябва да бъдат смазвани периодично.

10 СЪХРАНЕНИЕ

Машината трябва да бъде съхранявана в помещение защитено срещу замръзване! Помпата, маркучът и принадлежностите трябва да бъдат винаги изпразване от водата преди съхранение, както следва:

1. Спрете машината (Завъртете превключвателя за пускане/спиране "О" и снемете водния маркуч и дюзата.
2. Пуснете отново машината и натиснете спусъка на превключвателя със спусък. Оставете машината да работи, докато престане да излиза вода от спусъка.
3. Спрете машината, извадете щепсела и навийте маркуча и кабела.
4. Поставете пистолета със спусък, накрайника, дюзите и други принадлежности в държачите на машината. Куката може да бъде използвана за съхранение на маркуча и кабела.

Ако машината замръзне по грешка, необходимо е тя да бъде проверена за повреда.

ПРЕДУПРЕЖДЕНИЕ: Никога не стартирайте замръзнала машина. Повредите поради замръзване не се покриват от гаранцията!

11 НАМИРАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

НЕИЗПРАВНОСТ	ПРИЧИНА	ДЕЙСТВИЕ
Машинатаотказва при пуск	Щепсельт намашината не е вкаран	Вкарайте щепсела на машината.
	Дефектен контакт	Пробвайте друг контакт.
	Дефектенудължителен кабел	Пробвайте без удължителен кабел.
Колебливоналягане	Помпата засмуквавъздух	Проверете дали маркучите исъединенията са херметични.
	Замърсени, износениили заседнали вентили	Свържете се с най-близкия до вассервизен център
	Подаването на вода енедостатъчно	Увеличете налягането на водата,проверете за задръстване наградинския маркуч и/или го сменете спо-голям маркуч.
	Уплътненията напомпата са износени	Свържете се с най-близкия до вассервизен център
Машината спира	Неправилнозахранващонапрежение	Проверете дали захранващотонапрежение съответства на даннитевърху фирмената табелка.
	Активиран топлиненсензор	Оставете машината за 5 минути да сеохлади
	Частично блокиранадюза	Почистете дюзата с игла и чрезпръскане на вода обратно през дюзата
	Повишен ампераж	Пробвайте без удължителен кабел.
Машинатапулсира	Въздух във входящиямаркуч/помпата	Оставете машината да работи с отворенспусък, докато нормалното работноналягане се възстанови.
	Неподходящоводоподаване отводопровода	Увеличете налягането на водата,проверете за задръстване наградинския маркуч и/или го сменете спо-голям маркуч.
	Частично блокиранадюза	Почистете дюзата с игла и чрезпръскане на вода обратно през дюзата
	Задръстен воденфильтр	Почистете филтъра
	Пречупен маркуч	Изправете маркуча.
Машината честосе стартира испира сама	Помпата и/илипистолетът със спусъктекат	Свържете се с най-близкия до вассервизен център
	Няма подаване навода	Свържете входящата вода.
Машинатастартира, но неизлиза вода	Задръстен воденфильтр	Почистете филтъра
	Блокирана дюза	Почистете дюзата с игла и чрезпръскане на вода обратно през дюзата
