Merke	PowerPlus
Modell	POWXG90400
Produkttype	Høytrykksvasker
Effekt	1200 W
Nominelt trykk	70 bar
Maksimalt trykk	100 bar
Vannstrøm	6,5 L/min
Strømforsyning	220-240 V ~ 50 Hz
Vekt	5 kg
Motortype	Børstet motor
Maks. vanntemperatur	50 °C
Lengde på høytrykksslange	3 m
Justerbar dyse	Ja
Automatisk stopp	Ja, basert på trykk
Avtrekkerlås	Ja
Overbelastningsbeskyttelse	Termisk sensor
Lydtrykknivå	75 dB(A)
Lydeffektnivå	89 dB(A)
Vibrasjoner (hånd-arm)	2,1 m/s²
Maks. vanntrykk ved innløp	12 bar
Vanninntaksfilter	Ja, rengjørbar
Avlastningsventil	Ja
Bruk	Utendørs, privat bruk
Medfølgende tilbehør	Pistol, lanse, justerbar dyse, 3 m slange, kobling, rengjøringsnål

Ofte stilte spørsmål - POWXG90400 PowerPlus

Hvordan starter jeg høytrykksvaskeren POWXG90400?

Sørg for at maskinen er tilkoblet og at vanntilførselen er åpen. Lås opp avtrekkeren (9), drei av/på-bryteren (4) til 'I', og trykk deretter på pistolavtrekkeren. La vannet renne for å lufte systemet før bruk.

Hvilket maksimalt trykk kan jeg bruke?

Maksimalt trykk er 100 bar. Nominelt trykk er 70 bar. Ikke overskrid denne verdien for å unngå å skade overflater.

Hvordan justerer jeg den justerbare dysen?

Drei den justerbare dysen (11) for å endre trykk og stråle. Ikke drei dysen mens maskinen er i gang for å unngå at strålen treffer hånden din.

Hva gjør jeg hvis maskinen ikke starter?

Kontroller at maskinen er tilkoblet en fungerende stikkontakt, at skjøteledningen (hvis brukt) ikke er defekt, og at bryteren står i 'I'-posisjon. Hvis problemet vedvarer, sjekk termisk sensor: la den kjøle seg ned i 5 minutter.

Hvordan rengjør jeg vanninntaksfilteret?

Koble fra maskinen. Fjern vanninntaksfilteret (plassert ved vanninntakskoblingen). Skyll det med rent vann for å fjerne smuss og rusk. Sett det tilbake. Et tett filter kan redusere ytelsen og ugyldiggjøre garantien.

Kan jeg bruke varmt vann med denne maskinen?

Ja, men vanntemperaturen må ikke overstige 50 °C. Varmere vann kan skade pumpen.

Hvordan oppbevarer jeg maskinen etter bruk?

Stopp maskinen, steng vanntilførselen og trykk på avtrekkeren for å avlaste trykket. Koble fra vannslangen og dysen. Rull opp høytrykksslangen og kabelen. Oppbevar maskinen på et frostfritt sted. Tøm pumpen for vann ved å la den gå noen sekunder uten vann.

Hva gjør jeg hvis maskinen har frosset?

Start aldri en frossen maskin. Frostskader dekkes ikke av garantien. La den tine helt før du kontrollerer om det er sprekker. Inspiser slanger og koblinger før igangsetting.

Hvilket tilbehør følger med POWXG90400?

Esken inneholder: 1 høytrykksvasker, 1 pistol, 1 lanse, 1 justerbar dyse, 1 høytrykksslange på 3 m, 1 vanninntakskobling, 1 rengjøringsnål for dyser, og 1 manual.

Hvordan smører jeg koblingene?

For å hindre uttørking av O-ringer, smør koblingene regelmessig med et passende smøremiddel (silikonfett). Koble fra maskinen før arbeid.

BRUKSANVISNING POWXG90400 PowerPlus

1 BRUKSOMRÅDE 2
2 BESKRIVELSE (FIG. A)....2
3 PAKKENS INNHOLD 2
4 EKSTRA SIKKERHETSINSTRUKSJONER FOR H∅YTRYKKSVASKERE 2
4.1 Tilkobling til strømnettet ....3
4.2 Vanntilkobling 4
4.3 Sikkerhetsanordninger 4
5 MONTERING 4
5.1 Montering av opphengskrok og pistolholder ....4
5.2 Montere pistolen (Fig. 1)....4
6 BRUKSANVISNING 4
6.1 Tilkobling av hageslange (Fig. 2)....4
6.2 Monterings av høytrykksslangen (Fig. 3)....4
6.3 Montering av lanse og munnstykke....4
6.4 Vanntilkobling 5
6.5 Start/stoppe apparatet 5
6.6 Justerbart munnstykke (Fig. 5)....5
7 TEKNISKE DATA....5
8 ST∅Y 6
9 RENGJ∅RING OG VEDLIKEHOLD 6
9.1 Rengjøring av inntaksfilteret....6
9.2 Rengjøring av lufteåpninger....6
9.3 Smøring av koblinger....6
10 OPPBEVARING 6
11 FEILS∅KING 7

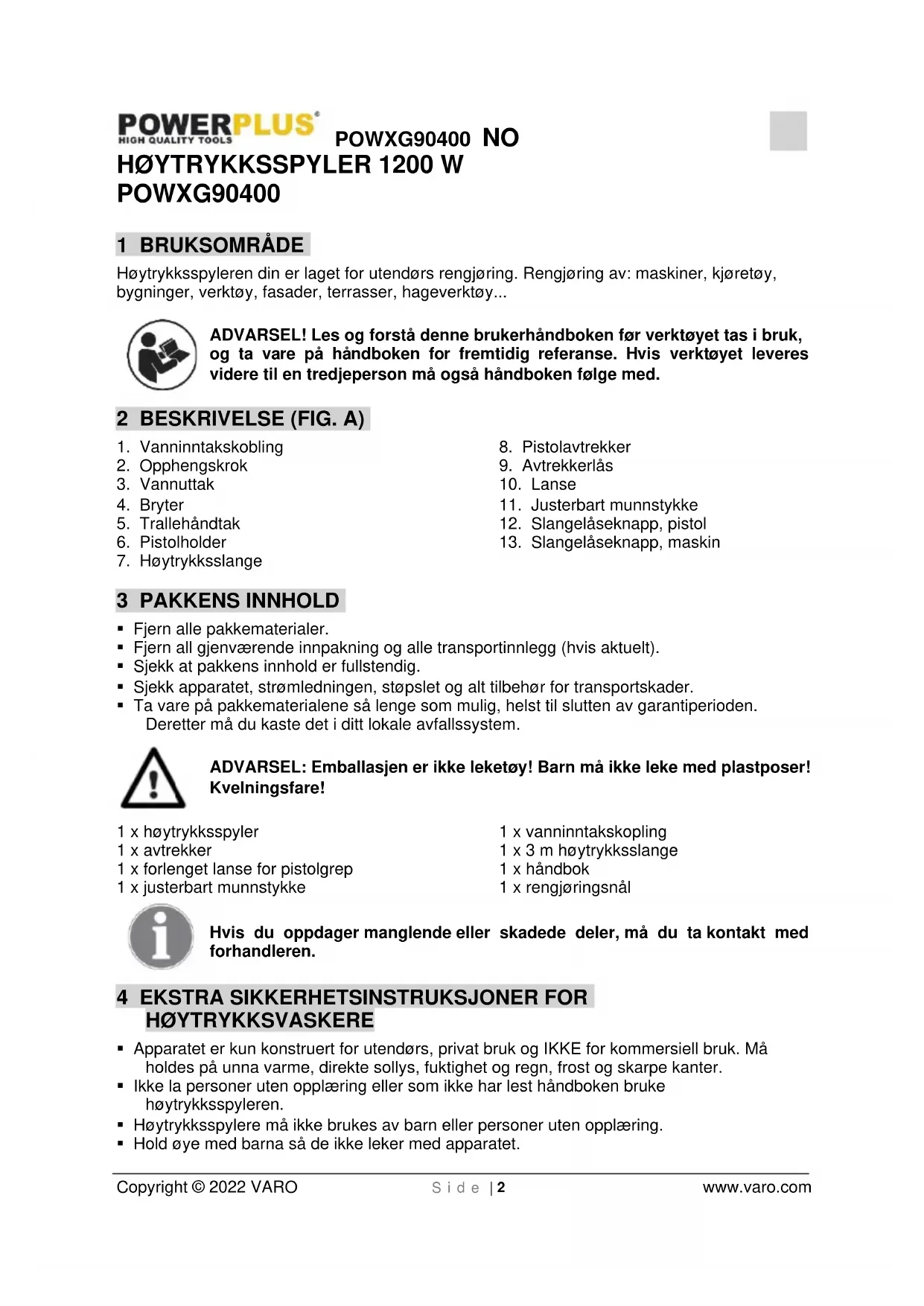

H∅YTRYKKSSPYLER 1200 W POWXG90400

1 BRUKSOMRÅDE

Høytrykksspyleren din er laget for utendørs rengjøring. Rengjøring av: maskiner, kjøretøy, bygninger, verktøy, fasader, terrasser, hageverktøy...

ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med.

2 BESKRIVELSE (FIG. A)

1. Vanninntakskobling
2. Opphengskrok
3. Vannuttak
4. Bryter
5. Trallehåndtak
6. Pistolholder

7. Høytrykksslange

8. Pistolavtrekker

9. Avtrekkerlås
10. Lanse
11. Justerbart munnstykke
12. Slangelåseknapp, pistol
13. Slangelåseknapp, maskin

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

1 x høytrykksspyler
1 x avtrekker
1 x forlenget lanse for pistolgrep
1 x justerbart munnstykke

1 x vanninntakskopling
1 x 3 m høytrykksslange
1 x håndbok
1 x rengjøringsnål

Hvis du oppdager manglende eller skadede deler, må du ta kontakt med forhandleren.

4 EKSTRA SIKKERHETSINSTRUKSJONER FOR H∅YTRYKKSVASKERE

• Apparatet er kun konstruert for utendørs, privat bruk og IKKE for kommersiell bruk. Må holdes på unna varme, direkte sollys, fuktighet og regn, frost og skarpe kanter.
• Ikke la personer uten opplæring eller som ikke har lest håndboken bruke høytrykksspyleren.
• Høytrykksspylere må ikke brukes av barn eller personer uten opplæring.
• Hold øye med barna så de ikke leker med apparatet.

POWXG90400 NO

ADVARSEL: Høytrykksstråler kan være farlige hvis de misbrukes. Strålen må ikke rettes mot personer, elektrisk utstyr eller selve apparatet.

ADVARSEL: Ikke bruk apparatet innenfor rekkevidde av andre personer hvis disse ikke bruker vernetøy.

• Ikke rett strålen mot deg selv eller andre, ikke bruk strålen til å vaske klær eller fottøy.
• Hold lansen fast med begge hender.
• Operatøren og alle som befinner seg i umiddelbar nærhet må sørge for å beskytte seg mot løse objekter som kan slynges ut under bruk.
• Bruk vernebriller og beskyttende klær når apparatet brukes.
• Koble apparatet fra strømforsyningen før du utfører vedlikehold.
• For sikkerhetens skyld bør du kun bruke originale reservedeler fra produsenten, eller som er godkjente av produsenten.
• Ikke bruk apparatet hvis en strømledning eller en viktig del skades, for eksempel sikkerhetsanordninger, høytrykksslanger eller pistolen.
• Ikke bruk apparatet med våte hender. Hvis apparatet er fuktig eller vått, må støpslet straks trekkes ut. Må ikke senkes i vann.
• Dekk og dekkventiler kan skades av høytrykksstrålen, og kan revne.
• Bruk aldri apparatet i et eksplosjonsfarlig miljø.
• Det er forbudt å rengjøre asbestholdige flater med høytrykk.
• Høytrykksspyleren må ikke brukes ved temperaturer under 0 °C.

ADVARSEL: Høytrykksslanger, koblinger og tilbehør er viktige for apparatets sikkerhet. Bruk kun slanger og koplinger som anbefales av produsenten.

ADVARSEL: Utilstrekkelige skjøteledninger kan være farlige. Ledninger på en trommel bør alltid rulles helt av for å hindre at ledningen overopphetes.

- Hvis det brukes en skjøteledning, må støpslet og kontakten være vanntette og må oppfylle nedenstående krav til lengde og ledningsdimensjoner.

• 1,0 mm² maks. 12,5 m
• 1,5 mm² maks. 20 m

- Hvis den elektriske ledningen skades, må den skiftes av produsenten, dennes servicerepresentant eller av en tilsvarende person for å unngå farer.

4.1 Tilkobling til strømnettet

Det må tas hensyn til følgende når høytrykksspyleren kobles til strømnettet:

Den elektriske tilkoblingen skal utføres av en kvalifisert elektriker, og installasjonen skal være i samsvar med IEC 60364-1.
- Det anbefales at den elektriske forsyningen til dette apparatet inkluderer enten en reststrømsbryter som vil kutte forsyningen hvis lekkasjestrømmen til jord overskrider 30 mA for 30 ms.

4.2 Vanntilkobling

- Apparatet må kobles til vannforsyningen i samsvar med forskriftene.

- Inntaksslangen må kobles til en vannforsyning med et maks. inntakstrykk på 12 bar.

I Europa kan høytrykksspyleren kun kobles til drikkevannsforsyning med en passende tilbakestrømsventil (type BA i samsvar med EN 1717). Lengden på slangen mellom tilbakestrømsventilen og høytrykksspyleren må være minst 10 meter, for å absorbere mulige trykktopper (min. diameter 0,5").

- Når vannet har strømmet gjennom tilbakestrømsventilen, regnes det ikke lenger som drikkevann.

VIKTIG! Bruk kun vann uten urenheter. Hvis det er fare for sandpartikler i inntaksvannet (f.eks. fra din egen brønn), bør det monteres et ekstra filter.

Dette avsnittet vil forklare nærmere hvordan du gjør en høytrykksspyler klar til bruk.

5.1 Montering av opphengskrok og pistolholder

• Skyv opphengskroken inn i holderen på høyre side.
• Skyv pistolholderen inn i holderen på venstre side.

5.2 Montere pistolen (Fig. 1)

• Sett den forlengede lansen i pistolen. Skyv og drei den forlengede lansen med klokken inn på pistolen. Når delen sitter godt sammen, kan du ikke separere de to delene ved å trekke dem lansen rett ut av pistolen.
• Sett den justerbare sprøytedyse inn i den forlengede lansen. Det er en hurtigkobling og du behøver bare å skyve den forlengede lansen direkte og kraftig til den sitter godt fast for at den skal være låst. Når delene sitter korrekt sammen (kammen på den justerbare dysen må sitte i sporet på den forlengede lansen.

6 BRUKSANVISNING

6.1 Tilkobling av hageslange (Fig. 2)

• Før du fester vanninntakskoblingen til høytrykkspyleren, må du fjerne plasthetten.
• Fest slangekoblingen (med innebygd filter) på høytrykksspyleren.
• Koble hageslangen til med en standard hurtigkobling.

6.2 Monterings av høytrykksslangen (Fig. 3)

1. Fest høytrykksslangen til pistolen og apparatet.
2. Høytrykksslangen løsnes ved å trykke på haken (A) eller knappen (B).

6.3 Montering av lanse og munnstykke

1. Skyv lansen inn i pistolen.
2. Når den er helt inn, dreies den. Forsiktig: Påse at lansen er korrekt festet til pistolen.
3. Fest munnstykket. Skyv det bestemt inn på lansen. Sjekk at munnstykket sitter korrekt på før du trykker på avtrekkeren.

6.4 Vanntilkobling

En vanlig 1/2" hageslange med min. 10 m og maks. 25 m lengde egner seg godt.

VIKTIG! Bruk kun vann uten urenheter. Hvis det er fare for sandpartikler i inntaksvannet (f.eks. fra din egen brønn), bør det monteres et ekstra filter.

1. La vannet renne en stund gjennom vannslangen før slangen kobles til apparatet, for å unngå at sand og urenheter kommer inn i apparatet. Merk: Sjekk at filteret sitter i vanninntaksrøret, og at det ikke er tilstoppet.
2. Koble vannslangen til vannforsyningen med en hurtigkobling (inntaksvannets maks. trykk: 12 bar, maks. temperatur: 50 °C).
3. Slå på vannet.

6.5 Start/stoppe apparatet

Pistolen og lansen påvirkes av trykket under bruk, og må derfor alltid holdes godt fast med begge hender.

VIKTIG: Pek munnstykket mot bakken.

Høytrykksspyleren er utstyrt med et automatisk system for start og stopp, basert på vanntrykket.

1. Sjekk at apparatet står oppreist. MERK: Ikke plasser apparatet i høyt gress!
2. Løsne avtrekkerlåsen.
3. Trykk på avtrekkeren og la vannet renne til all luft er fjernet fra vannslangen.
4. Drei start/stopp-bryteren mot høyre.
5. Trykk på avtrekkeren.
6. Juster avstanden og dermed trykket fra munnstykket til flaten som spyles.
   Ikke dekk til apparatet under bruk, og sørg for at det er tilstrekkelig ventilasjon!
   MERK: Hvis apparatet står uten å brukes i 5 minutter, må det slås av med start/stopp-bryteren (4) til "O":
7. Drei start/stopp-bryteren mot venstre («O»).
8. Trekk støpslet ut av stikkontakten.
9. Steng av vannforsyningen og trykk på avtrekkeren for å slippe alt trykk ut av apparatet.
10. Lås avtrekkeren (Fig. 4).
    Når du slipper avtrekkeren, stopper apparatet automatisk. Apparatet vil starte igjen når du trykker inn avtrekkeren.

6.6 Justerbart munnstykke (Fig. 5)

På det justerbare munnstykket kan trykket reguleres ved å dreie på munnstykket.

ADVARSEL: Ikke gjør dette under bruk, for å unngå at strålen treffer hendene.

7 TEKNISKE DATA

	POWXG90400
Motortype	Børstemotor
Trykk	70 bar
Maks. trykk	100 bar
Spenning	220-240 V / 50 Hz
Effekt	1200 W
Gjennomstrømning	6,5 L/min
Vanntemperatur	Max 50 °C
Vekt	5 kg

8 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA	75 dB(A)
Lydeffektnivå LwA	89 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon):

2,1 m/s²

K = 1,5 ~m / s^2

9 RENGJ∅RING OG VEDLIKEHOLD

ADVARSEL: Trekk alltid støpslet ut av stikkontakten før apparatet rengjøres eller vedlikeholdes.

For å sikre lang og problemfri levetid, bør du ta følgende forholdsregler:

• Skyll gjennom vannslangen, høytrykksslangen, lansen og tilbehøret før apparatet monteres.
• Rens koblingene for støv og sand.
  ■ Rengjør munnstykkene.
  All reparasjon må utføres ved et autorisert verksted, og det må brukes originale reservedeler.

9.1 Rengjøring av inntaksfilteret

- Rengjør vanninntaksfilteret. Skyll det med vann for å fjerne urenheter og rester.

9.2 Rengjøring av lufteåpninger

Apparatet må holdes rent slik at ikke lufteåpningene tettes igjen.

9.3 Smøring av koblinger

For å sørge for enkel tilkobling og for at o-ringene ikke skal tørke ut, må koblingene smøres med jevne mellomrom.

10 OPPBEVARING

Apparatet må oppbevares i et rom uten frost!

Pumpen, slangene og tilbehøret må alltid tømmes for vann for de oppbevares. Dette gjør du slik:

1. Stopp apparatet (vri start/stopp-bryteren til "O") og ta av vannslangen og munnstykket.

2. Start apparatet igjen og trykk på avtrekkeren. La apparatet gå til det ikke kommer mer vann ut av pistolen.

3. Stopp apparatet, trekk ut støpslet og rull opp ledningen.

4. Plasser pistolen, lansen, munnstykkene og annet tilbehør i holderne på apparatet. Kroken kan brukes til å rulle opp slange og ledning.

Dersom apparatet ved et uhell skulle fryse, må det sjekkes for skade.

ADVARSEL: Aldri start et frosset apparat. Frostskader dekkes ikke av garantien!

11 FEILS∅KING

SYMPTOM	ÄRSAK	ANBEFALT L∅SNING
Apparatet vil ikke state.	Støpslet står ikke i.	Sett i støpslet.
	Defekt stikkontakt.	Bruk en annen stikkontakt.
	Defekt skjøteledning.	Prøv uten skjøteledning.
Ujevnt trykk	Pumpen suger luft.	Sjekk at slanger og koblinger er tette.
	Ventiler er skitne, slitte eller fastkilte.	Kontakt nærmeste servicesenter.
	Utilstrekkelig vannforsyning.	∅k vanntrykket, sjekk om vannslangen er blokkert og/eller bytt til en større slange.
	Pumpepakningen er slitt.	Kontakt nærmeste servicesenter.
Apparatet stopper.	Feil nettspenning.	Kontroller at nettspenningen tilsvarer spesifikasjonene på typeskiltet.
	Varmesensoren er aktivert.	La maskinen kjøle seg i 5 minutter.
	Munnstykket er delvis blokkert.	Rengjør munnstykket med en nål og ved å sprøyte vann baklengs gjennom munnstykket.
	Ampertallet øker.	Prøv uten skjøteledning.
Apparatet pulserer.	Luft i slange/pumpe.	La apparatet gå med åpen avtrekker til vanlig brukstrykk gjenopprettes.
	Utilstrekkelig vannforsyning	∅k vanntrykket, sjekk om vannslangen er blokkert og/eller bytt til en større slange.
	Munnstykket er delvis blokkert.	Rengjør munnstykket med en nål og ved å sprøyte vann baklengs gjennom munnstykket.
	Vannfilteret er tett.	Rengjør filteret.
	Knekk på slangen.	Rett ut slangen.
Apparatet starter og stopper av seg selv.	Pumpen og/eller pistolen lekker.	Kontakt nærmeste servicesenter.
	Ingen vannforsyning.	Koble til inntaksvannet.
Apparatet starter, men det kommer ikke noe vann ut.	Vannfilteret er tett.	Rengjør filteret.
	Munnstykket er tett.	Rengjør munnstykket med en nål og ved å sprøyte vann baklengs gjennom munnstykket.

4.1 Strømtilslutning

ADVARSEL! Tag altid el-stikket ud af stikkontakten før vedligeholdelse eller rengøring.

■ Rengør stikkene for støv og sand.

■ Rens dyserne.

Pumpe, slange og tilbehør skal altid tømmes for vand før opbevaring på følgende måde:

9.3 Smörjning av kopplingar
