BEDIENUNGSANLEITUNG POWXG90400 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

4 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR ELEKTRISCH

5.1 Kabelschlaufe und Halterung des Auslösers anbringen ...................................... 4

11 FEHLERANALYSE UND FEHLERBESEITIGUNG ......................... 8POWXG90400 DE

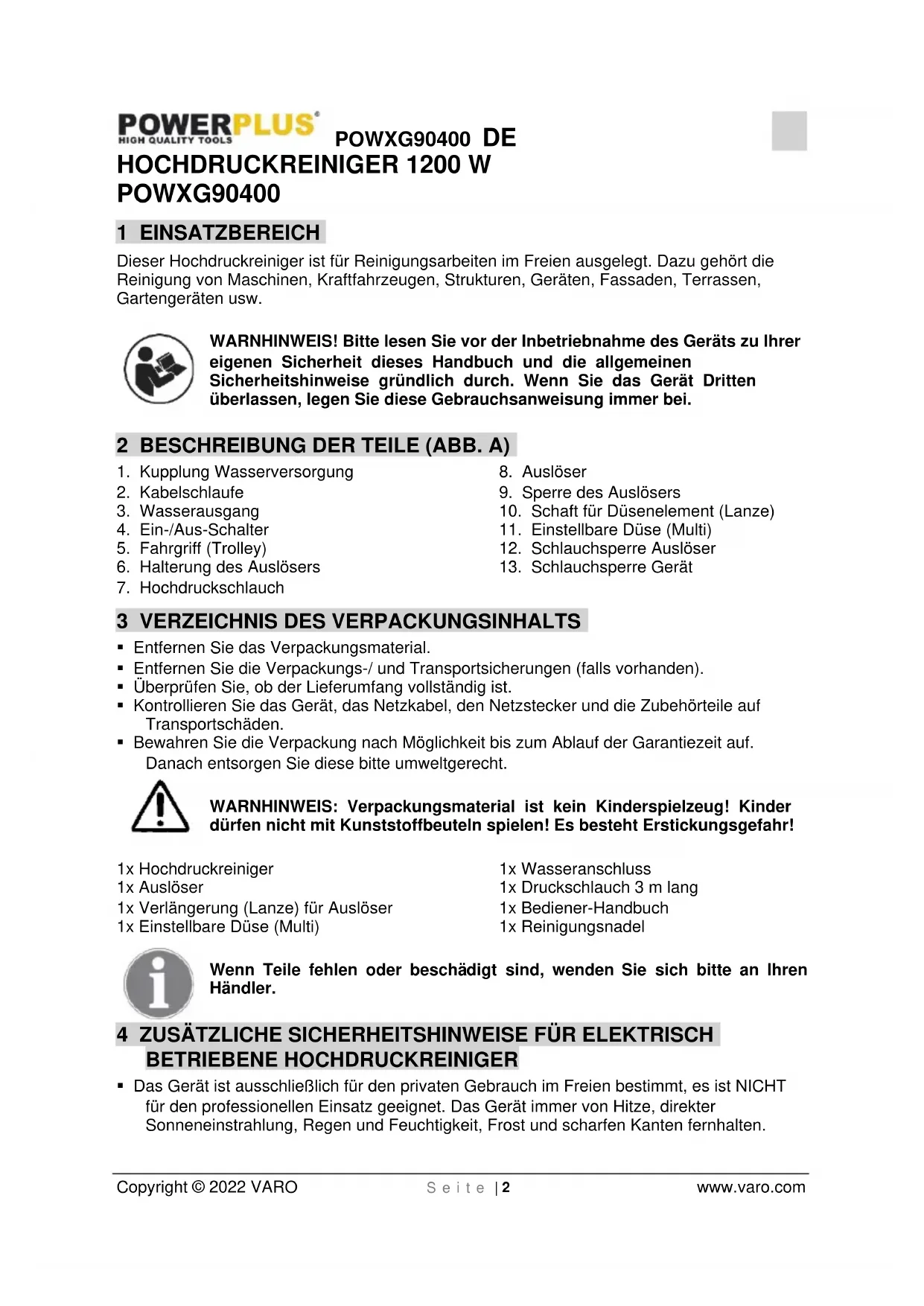

Copyright © 2022 VARO S e i t e | 2 www.varo.com HOCHDRUCKREINIGER 1200 W POWXG90400 1 EINSATZBEREICH Dieser Hochdruckreiniger ist für Reinigungsarbeiten im Freien ausgelegt. Dazu gehört die Reinigung von Maschinen, Kraftfahrzeugen, Strukturen, Geräten, Fassaden, Terrassen, Gartengeräten usw. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

1. Kupplung Wasserversorgung

4. Ein-/Aus-Schalter

5. Fahrgriff (Trolley)

6. Halterung des Auslösers

7. Hochdruckschlauch

9. Sperre des Auslösers

10. Schaft für Düsenelement (Lanze)

11. Einstellbare Düse (Multi)

12. Schlauchsperre Auslöser

13. Schlauchsperre Gerät

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1x Hochdruckreiniger 1x Auslöser 1x Verlängerung (Lanze) für Auslöser 1x Einstellbare Düse (Multi) 1x Wasseranschluss 1x Druckschlauch 3 m lang 1x Bediener-Handbuch 1x Reinigungsnadel Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

4 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR ELEKTRISCH

BETRIEBENE HOCHDRUCKREINIGER

• Das Gerät ist ausschließlich für den privaten Gebrauch im Freien bestimmt, es ist NICHT für den professionellen Einsatz geeignet. Das Gerät immer von Hitze, direkter Sonneneinstrahlung, Regen und Feuchtigkeit, Frost und scharfen Kanten fernhalten.POWXG90400 DE Copyright © 2022 VARO S e i t e | 3 www.varo.com

• Personen, die mit dem Umgang mit einem Hochdruckreiniger keine Erfahrung haben oder die das Bediener-Handbuch des Geräts nicht gelesen haben, dürfen das Gerät nicht bedienen!

• Der Hochdruckreiniger darf nicht von Kindern oder von nicht in den Gebrauch eingewiesenen Personen bedient werden.

• Es muss darauf geachtet werden, dass Kinder nicht mit dem Gerät spielen können.

• Vor dem Starten des Geräts muss es sorgfältig auf mögliche Defekte geprüft werden. Wenn ein Defekt vorliegt, darf das Gerät nicht gestartet werden. Wenden Sie sich in einem solchen Fall an Ihren Händler vor Ort.

• Achten Sie besonders auf die Isolierung des Stromkabels. Diese muss völlig intakt sein, und sie darf keine Brüche oder Risse aufweisen. Wenn das Stromkabel schadhaft ist, muss es von einem zugelassenen Fachbetrieb ersetzt werden. WARNHINWEIS: Bei missbräuchlicher Nutzung kann ein Hochdruckstrahl sehr gefährlich werden. Der Strahl darf deshalb nie auf Personen, unter Strom stehende Geräte oder den Hochdruckreiniger selbst gerichtet werden. WARNHINWEIS: Das Gerät nicht im Umfeld von anderen Personen einsetzen, es sei denn, dass dies Schutzkleidung tragen.

• Den Hochdruckstrahl nie auf die eigene Person oder auf andere richten, um die Kleidung oder das Schuhwerk zu reinigen.

• Das Sprühelement (Lanze) immer gut mit beiden Händen festhalten.

• Der Bediener und andere Personen im Umfeld müssen Vorsorge treffen, dass sie nicht während des Reinigungsvorgangs von Schmutz- oder Restteilen getroffen werden können.

• Bei dieser Arbeit immer eine Schutzbrille und Schutzkleidung tragen.

• Vor allen Wartungsarbeiten das Gerät immer von der Stromversorgung trennen.

• Um die Sicherheit des Geräts zu gewährleisten, immer nur Original-Ersatzteile des Herstellers oder vom Hersteller zugelassene Ersatzteile verwenden.

• Das Gerät darf nicht verwendet werden, wenn ein Netzkabel oder andere wichtige Teile des Geräts schadhaft sind, wie z.B. Schutzvorrichtungen, Hochdruckschlauch und Auslöser.

• Das Gerät nicht mit nassen Händen bedienen. Wenn das Gerät feucht oder nass geworden ist, muss es sofort von der Stromversorgung getrennt werden. Das Gerät darf nicht in Wasser getaucht werden.

• Reifen und Ventile können vom Hochdruckstrahl beschädigt werden und platzen.

• Das Gerät darf nicht in einem explosionsgefährdetem Umfeld betrieben werden.

• Flächen, die Asbest enthalten, dürfen nicht mit einem Hochdruckstrahl bearbeitet werden.

• Dieser Hochdruckreiniger darf bei Temperaturen von unter 0 °C nicht verwendet werden. WARNHINWEIS: Hochdruckschläuche, -anschlüsse und -kupplungen sind für die Sicherheit des Geräts von entscheidender Bedeutung. Deshalb dürfen nur Schläuche, Anschlüsse und Kupplungen verwendet werden, die vom Hersteller empfohlen werden. WARNHINWEIS: Unzureichend ausgelegte Verlängerungskabel sind eine große Gefahrenquelle. Um eine Überhitzung zu vermeiden, muss Kabel auf Rollen vor dem Einsatz erst komplett abgewickelt worden sein.POWXG90400 DE Copyright © 2022 VARO S e i t e | 4 www.varo.com

• Wenn ein Verlängerungskabel verwendet wird, müssen Stecker und Anschluss wasserdicht sein und den nachstehend aufgeführten Anforderungen an den Querschnitt und die Länge des Kabels erfüllen. − 1,0 mm² bei max. 12,5 m − 1,5 mm² bei max. 20 m

• Wenn das elektrische Kabel schadhaft ist, muss es vom Hersteller, von einem Service- Betrieb des Herstellers oder von einem zugelassenen Fachbetrieb ersetzt werden, um einen Stromschlag zu verhindern.

4.1 Anschluss an die Stromversorgung

Beim Anschluss des Hochdruckreinigers an die Stromversorgung ist Folgendes zu beachten:

• Die Stromversorgung muss von einem geprüften Elektriker installiert sein, und sie muss die Norm IEC 60364-1 erfüllen.

• Es wird empfohlen, dass die Stromversorgung dieses Gerät einen Fehlerstrom- Schutzschalter gegen Erdschluss durch Reststrom aufweist, wenn dieser 30 mA bei 30 Millisekunden übersteigt.

4.2 Anschluss an die Wasserversorgung

• Anschluss an das öffentliche Versorgungsnetz gemäß den einschlägigen Bestimmungen.

• Der Zuleitungsschlauch kann an eine Wasserversorgung mit einem Eingangsdruck von max. 12 bar angeschlossen werden. Dieser Hochdruckreiniger darf in der EU nur dann an eine Trinkwasserversorgung angeschlossen werden, wenn eine Vorrichtung zur Verhinderung eines Rückflusses installiert ist, Typ BA gemäß EN 1717. Die Länge des Schlauchs zwischen der Rückflusssperre und dem Hochdruckreiniger muss mindestens 10 Meter betragen, um mögliche Spitzenbelastungen abfangen zu können (Mindest-Durchmesser ½ Zoll).

• Sobald Wasser durch das BA-Ventil geflossen ist, wird dieses nicht mehr als Trinkwasser angesehen. ACHTUNG! Verwenden Sie nur Wasser ohne Verunreinigungen. Wenn die Gefahr von Sandpartikeln im Zuleitungswasser besteht (wie z.B. bei einem Brunnen), muss ein zusätzlicher Filter installiert werden.

4.3 Sicherheitsvorrichtungen

• Das Entlastungsventil reduziert den Druck, wenn dieser die voreingestellten Höchstwerte übersteigt.

• Sicherheitsvorrichtung (9) am Auslöser: Der Auslöser (8) besitzt eine Sicherheitsvorrichtung (9), die als Sperre dient. Wenn der Knopf aktiviert ist, kann der Auslöser (8) nicht betätigt werden.

• Ein Hitzesensor schützt den Motor gegen thermische Überlastung. Nach dem Abkühlen des Sensors (nach einigen Minuten) startet der Motor neu. 5 MONTAGE In diesem Abschnitt wird im Detail beschrieben, was Sie tun müssen, um den Hochdruckreiniger einsatzbereit zu machen.

5.1 Kabelschlaufe und Halterung des Auslösers anbringen

• Die Kabelschlaufe in die Halterung auf der rechten Seite schieben.

• Halterung des Auslösers in den Halter auf der linken Seite schieben.

5.2 Montage des Auslösers (Abb. 1)

• Die ausgezogene Lanze in den Auslöser einsetzen. Die ausgezogene Lanze im Uhrzeigersinn auf den Auslöser schieben und drehen. Wenn die Teile richtig miteinanderPOWXG90400 DE Copyright © 2022 VARO S e i t e | 5 www.varo.com verbunden sind, können die beiden Komponenten nicht mehr einfach durch gerades Herausziehen aus dem Auslöser getrennt werden.

• Die Einstelldüse für den Sprühstrahl in den Verlängerungsstab einsetzen. Dabei handelt es sich um eine Schnellkupplung, bei der die Einstelldüse direkt und kräftig auf den Verlängerungsstab gedrückt wird, bis sie handfest sitzt. Wenn die Teile richtig miteinander verbunden sind (die Nocke der Einstelldüse muss in die Aufnahme des Verlängerungsstabs eingreifen), können die beiden Komponenten nicht mehr einfach durch gerades Herausziehen aus dem Verlängerungsstab getrennt werden. 6 BEDIENUNG

6.1 Gartenschlauch anschließen (Abb. 2)

• Vor dem Anbringen des Wassereingangs am Gerät die Plastikkappe abnehmen.

• Den Schlauchanschluss (mit dem eingebauten Filter) am Gerät anbringen.

• Den Gartenschlauch mit einer Standard-Schnellkupplung anschließen.

6.2 Hochdruckschlauch anschließen (Abb. 3)

1. Den Hochdruckschlauch am Schaft des Auslösers und an das Gerät anschließen.

2. Den Hochdruckschlauch durch Betätigen der Klinke (A) oder von Knopf (B) abnehmen.

6.3 Lanze und Düse anbringen

1. Die Lanze in den Auslöser einsetzen.

2. Nach dem Einsetzen zum Sichern drehen. ACHTUNG: Die Lanze muss richtig am

Auslöser befestigt sein.

3. Die Düsen anbringen. Diese müssen kräftig auf die Lanze gedrückt werden. Vor dem

Betätigen des Auslösers prüfen, dass die Düse ordnungsgemäß befestigt ist.

Ein normaler Gartenschlauch mit 1/2 Zoll Durchmesser und einer Länge von mindestens 10 m und höchstens 25 m ist geeignet. WICHTIGER HINWEIS: Nur Wasser ohne Verunreinigungen verwenden. Wenn Sandpartikel im Zuleitungswasser (z.B. von einem Brunnen) sein können, muss ein zusätzlicher Filter angebracht sein.

1. Den Wasserschlauch vor dem Anschließen durchspülen, damit kein restlicher Sand oder

Schmutz in das Gerät gelangen kann. HINWEIS: Prüfen Sie, dass ein Filter eingesetzt ist, und dass dieser nicht verstopft ist.

2. Den Wasserschlauch mit einer Schnellkupplung an die Wasserversorgung anschließen

(Wasserzufuhr: max. Druck 12 bar, max. Temperatur 50 °C).

3. Den Wasserhahn aufdrehen.

6.5 Gerät starten/stoppen

Auslöser und Lanze stehen beim Betrieb unter Druck, ein Rückschlag ist immer möglich - deshalb immer mit beiden Händen gut festhalten. WICHTIGER HINWEIS: Die Düse gegen den Boden richten. Dieser Hochdruckreiniger ist mit einem automatischen Start-/Stopp-System ausgestattet, das durch den Wasserdruck geregelt wird.

1. Das Gerät muss aufrecht stehen. HINWEIS: Das Gerät nicht in hohem Gras aufstellen!

2. Die Sperre des Auslösers freigeben.POWXG90400 DE

Copyright © 2022 VARO S e i t e | 6 www.varo.com

3. Den Auslöser am Schaft des Auslösers aktivieren. Das Wasser laufen lassen, bis alle

Luftblasen aus dem Wasserschlauch gedrückt worden sind.

4. Den Ein-/Aus-Schalter nach rechts drehen.

5. Den Auslöser am Schaft des Auslösers aktivieren.

6. Der Druck des Wasserstrahls, und damit die Reinigungswirkung, werden durch den

Abstand zwischen der zu bearbeitenden Fläche und der Düse bestimmt. Das Gerät beim Betrieb nicht abdecken, und das Gerät nicht in einem Raum mit unzureichender Belüftung betreiben! HINWEIS: Wenn das Gerät verlassen oder mehr als 5 Minuten nicht benutzt wird, muss es mit dem Ein-/Aus-Schalter (4) auf die Stellung "O" abgestellt werden:

7. Den Ein-/Aus-Schalter nach links auf "O" stellen.

8. Den Netzstecker aus der Steckdose nehmen.

9. Die Wasserversorgung abstellen, und den Auslöser am Schaft des Auslösers betätigen,

um den restlichen Druck vom Gerät abzulassen.

10. Den Auslöser mit der Sperre sichern (Abb. 4).

Wenn der Auslöser losgelassen wird, stoppt das Gerät automatisch. Bei erneutem Betätigen des Auslösers startet das Gerät neu.

6.6 Einstellbare Düse (Multi) (Abb. 5)

Der Druck an der einstellbaren Düse kann durch Drehen der Düse geregelt werden. WARNHINWEIS: Diese Einstellung des Drucks nicht bei laufendem Gerät vornehmen, weil der Hochdruckstrahl dabei auf die Hand treffen kann. 7 TECHNISCHE DATEN

POWXG90400 Motortyp Bürstenmotor Nenndruck 70 bar Max. Druck 100 bar Stromversorgung 220-240 V / 50 Hz Stromaufnahme 1200 W Durchfluss 6,5 Liter/Min. Wassertemperatur Max. 50 °C Gewicht 5 kg 8 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 75 dB(A) Schallleistungspegel LwA 89 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration): 2,1 m/s² K = 1,5 m/s²POWXG90400 DE Copyright © 2022 VARO S e i t e | 7 www.varo.com

9 REINIGUNG UND WARTUNG

WARNHINWEIS: Vor allen Wartungs- und Reinigungsarbeiten immer das Gerät von der Stromversorgung trennen (Netzstecker abnehmen). Bitte beachten Sie folgende Empfehlungen, damit Ihr wertvolles Gerät möglichst lange und zuverlässig funktioniert:

• Vor dem Anbringen den Wasserschlauch, den Hochdruckschlauch, die Sprühlanze (Schaft) und das Zubehör auswaschen.

• Die Anschlüsse von Staub und Sand reinigen.

• Die Düsen reinigen. Lassen Sie alle Reparaturen nur von einem zugelassenen Fachbetrieb mit Original- Ersatzteilen ausführen.

9.1 Eingangsfilter reinigen

• Den Filter in der Wasserzuleitung regelmäßig einmal monatlich überprüfen. Mit Wasser abspülen, um Verschmutzungen und Rückstände zu entfernen. ACHTUNG: Beim Betrieb ohne Filter wird die Garantie hinfällig.

9.2 Lüftungsschlitze reinigen

Durch die Lüftungsschlitze wird das Gerät mit Kühlluft versorgt, deshalb müssen diese immer frei und sauber gehalten werden.

9.3 Kupplungen schmieren

Die Kupplungen müssen regelmäßig geschmiert werden, damit sie leichtgängig sind und damit die O-Ringe nicht austrocknen. 10 LAGERUNG Das Gerät muss in einem frostfreien Raum eingelagert werden! Vor dem Einlagern müssen die Pumpe, die Schläuche und das Zubehör von Restwasser geleert werden. Machen Sie dazu bitte Folgendes:

1. Das Gerät stoppen (Ein-/Aus-Schalter auf “O” stellen, Wasserschlauch und Düse

2. Das Gerät erneut starten, und den Auslöser betätigen. Das Gerät laufen lassen, bis kein

Wasser mehr durch den Auslöser läuft.

3. Das Gerät stoppen und von der Stromversorgung trennen. Schläuche und Kabel

4. Den Auslöser, die Lanze (Schaft), die Düsen und das andere Zubehör in die Halterungen

am Gerät einsetzen. Der Haken kann zur Aufnahme des Schlauchs und des Kabels verwendet werden. Wenn das Gerät versehentlich eingefroren ist, muss es auf Schäden überprüft werden. WARNHINWEIS: Ein eingefrorenes Gerät nicht einfach wieder starten. Frostschäden sind durch die Garantie nicht abgedeckt!POWXG90400 DE Copyright © 2022 VARO S e i t e | 8 www.varo.com

11 FEHLERANALYSE UND FEHLERBESEITIGUNG

FEHLER URSACHE ABHILFE Gerät startet nicht Gerät ist nicht mit der Stromversorgung verbunden. Gerät mit der Stromversorgung verbinden. Steckdose defekt Andere Steckdose nehmen. Verlängerungskabel defekt Gerät ohne Verlängerungskabel betreiben. Druck schwankt Pumpe saugt Luft an. Schläuche und Anschlüsse auf Luftdichtigkeit prüfen. Ventile verschmutzt, verschlissen oder verklemmt Zugelassenen Fachbetrieb aufsuchen. Unzureichende Wasserzufuhr Wasserdruck erhöhen, Gartenschlauch auf Verstopfung prüfen und/oder stärkeren Schlauch verwenden. Pumpenversiegelung verschlissen Zugelassenen Fachbetrieb aufsuchen. Gerät stoppt Falsche Netzspannung Die tatsächliche Netzspannung muss der auf dem Typenschild des Geräts angegebenen Spannung entsprechen. Thermischer Sensor aktiviert Gerät 5 Minuten lang abkühlen lassen Düse (teilweise) verstopft Die Düse mit einer Nadel reinigen, und Wasser von hinten durch die Düse sprühen. Stromstärke erhöhen Gerät ohne Verlängerungskabel betreiben. Gerät läuft unregelmäßig (nicht rund) Luft im Eingangsschlauch/in der Pumpe Das Gerät mit geöffnetem Auslöser laufen lassen, bis der normale Arbeitsdruck wieder hergestellt ist. Unzureichender Wasserdruck Wasserdruck erhöhen, Gartenschlauch auf Verstopfung prüfen und/oder stärkeren Schlauch verwenden. Düse (teilweise) verstopft Die Düse mit einer Nadel reinigen, und Wasser von hinten durch die Düse sprühen. Wasserfilter verstopft Filter reinigen Schlauch geknickt Schlauch wieder gerade ausrichten. Gerät startet und stoppt oft von selbst Pumpe und/oder Auslöser (Schaft) ist leck Zugelassenen Fachbetrieb aufsuchen. Keine Wasserzufuhr Wasserzuleitung anschließen. Gerät startet, aber es tritt kein Wasser (an der Düse) aus Wasserfilter verstopft Filter reinigen Düse (teilweise) verstopft Die Düse mit einer Nadel reinigen, und Wasser von hinten durch die Düse sprühen.POWXG90400 ES Copyright © 2022 VARO P á g i n a | 1 www.varo.com 1 APLICACIÓN .................................................................................... 2
