РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POWXG90400 PowerPlus

5.1 Установка крюка для хранения шланга и кабеля и держателя для

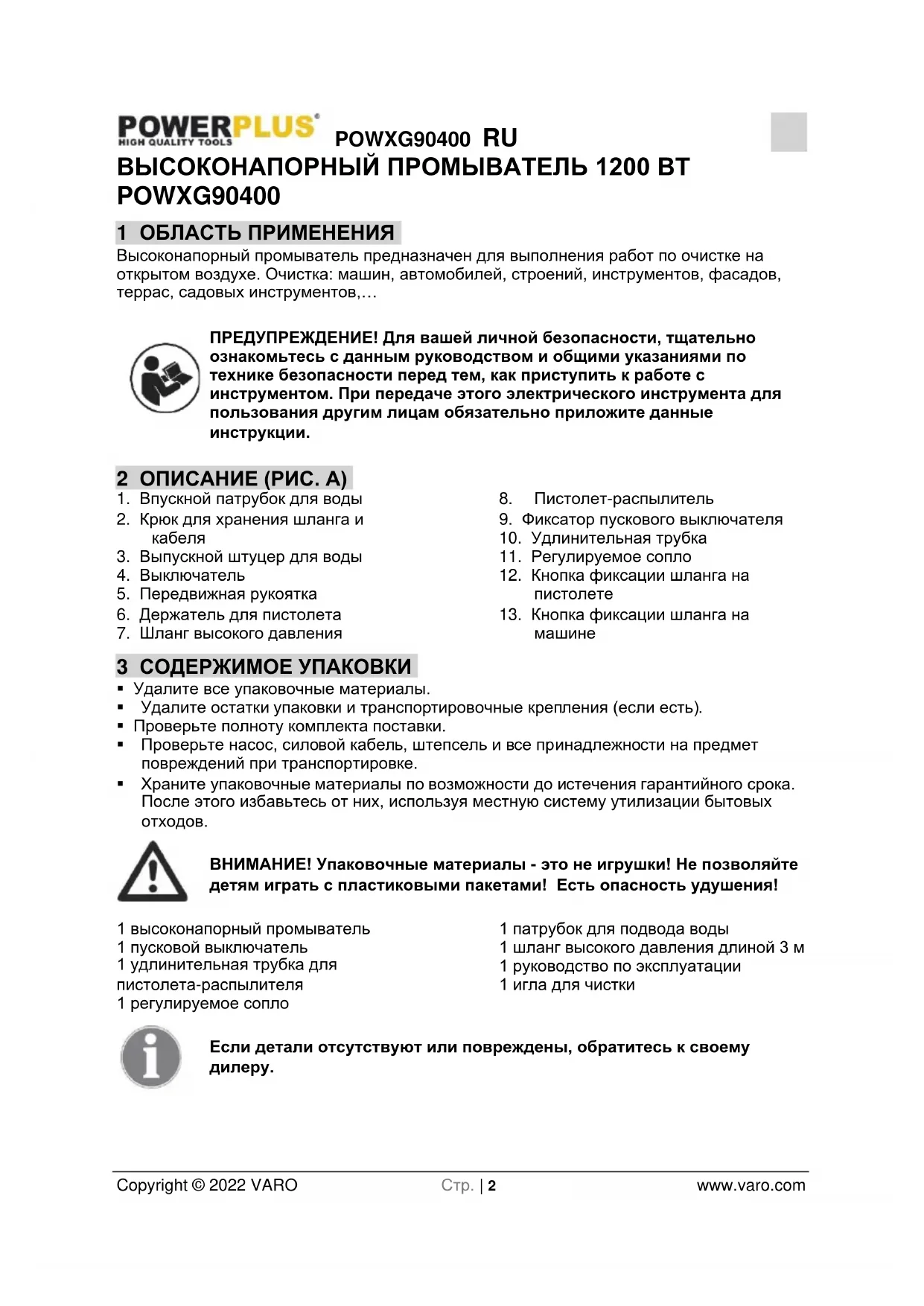

10 ХРАНЕНИЕ ...................................................................................... 8 11 ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ .......................................... 8POWXG90400 RU Copyright © 2022 VARO Стр. | 2 www.varo.com ВЫСОКОНАПОРНЫЙ ПРОМЫВАТЕЛЬ 1200 ВТ POWXG90400 1 ОБЛАСТЬ ПРИМЕНЕНИЯ Высоконапорный промыватель предназначен для выполнения работ по очистке на открытом воздухе. Очистка: машин, автомобилей, строений, инструментов, фасадов, террас, садовых инструментов,… ПРЕДУПРЕЖДЕНИЕ! Для вашей личной безопасности, тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с инструментом. При передаче этого электрического инструмента для пользования другим лицам обязательно приложите данные инструкции. 2 ОПИСАНИЕ (РИС. A)

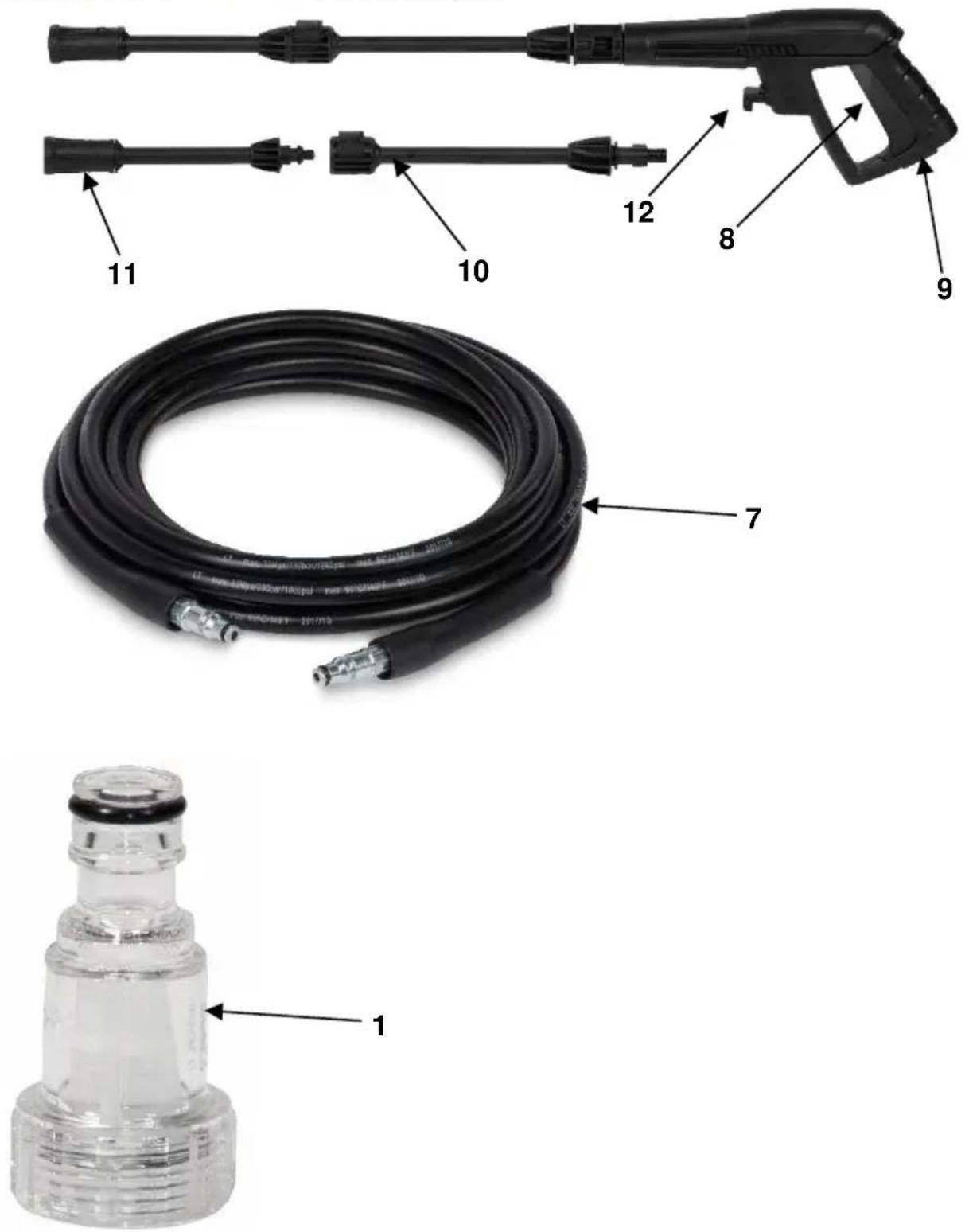

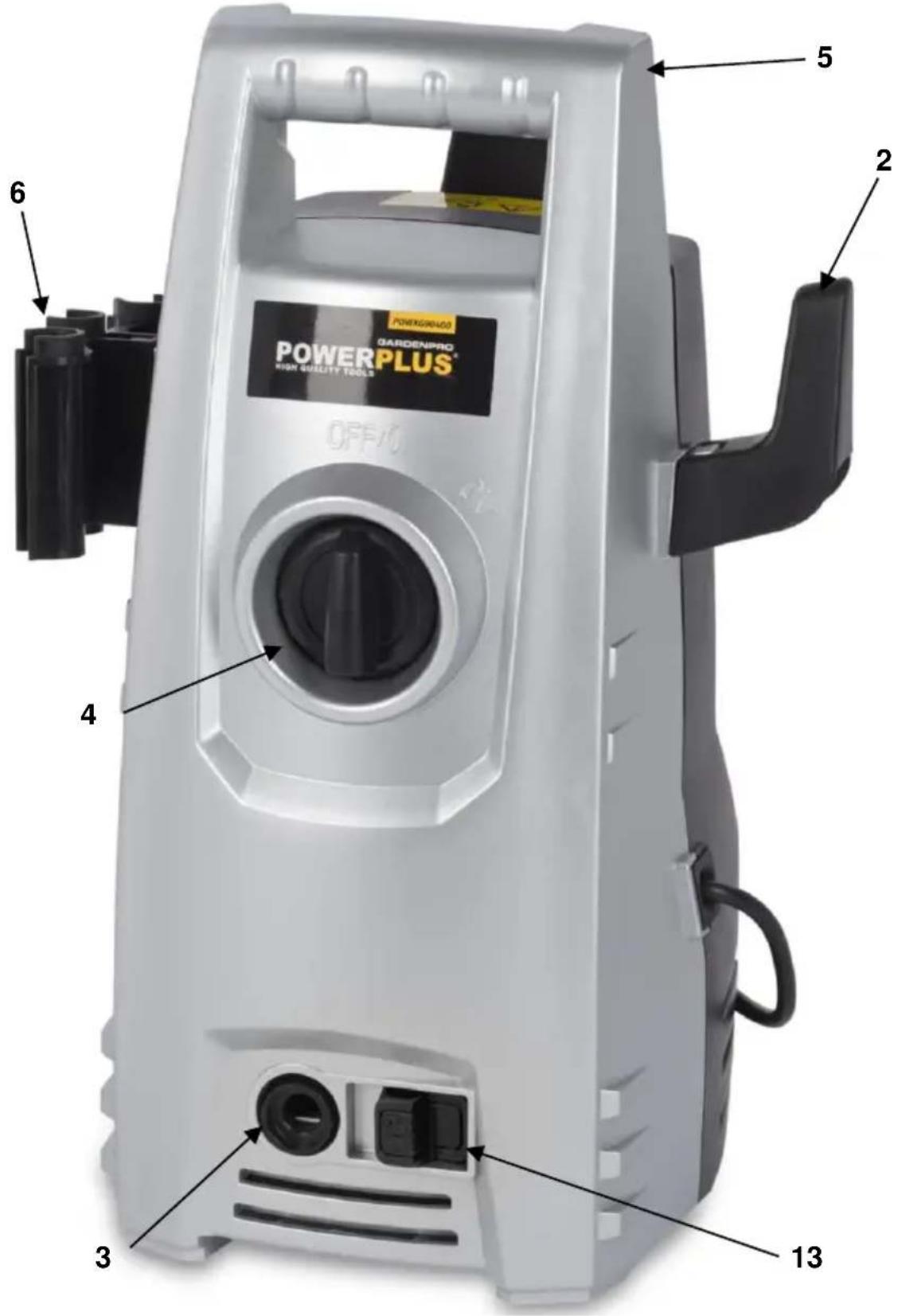

1. Впускной патрубок для воды

2. Крюк для хранения шланга и

3. Выпускной штуцер для воды

5. Передвижная рукоятка

6. Держатель для пистолета

7. Шланг высокого давления

8. Пистолет-распылитель

9. Фиксатор пускового выключателя

10. Удлинительная трубка

11. Регулируемое сопло

12. Кнопка фиксации шланга на

13. Кнопка фиксации шланга на

3 СОДЕРЖИМОЕ УПАКОВКИ

• Удалите все упаковочные материалы.

• Удалите остатки упаковки и транспортировочные крепления (если есть).

• Проверьте полноту комплекта поставки.

• Проверьте насос, силовой кабель, штепсель и все принадлежности на предмет повреждений при транспортировке.

• Храните упаковочные материалы по возможности до истечения гарантийного срока. После этого избавьтесь от них, используя местную систему утилизации бытовых

ВНИМАНИЕ! Упаковочные материалы - это не игрушки! Не позволяйте детям играть с пластиковыми пакетами! Есть опасность удушения! 1 высоконапорный промыватель 1 пусковой выключатель 1 удлинительная трубка для пистолета-распылителя 1 регулируемое сопло 1 патрубок для подвода воды 1 шланг высокого давления длиной 3 м 1 руководство по эксплуатации 1 игла для чистки Если детали отсутствуют или повреждены, обратитесь к своему дилеру.POWXG90400 RU Copyright © 2022 VARO Стр. | 3 www.varo.com 4 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ ВЫСОКОНАПОРНЫХ ПРОМЫВАТЕЛЕЙ

• Устройство предназначено только для частного использования вне помещений и НЕ предназначено для коммерческого использования. Храните его вдали от источников тепла, прямых солнечных лучей, дождя и сырости, низких температур и острых

• Не разрешайте работать на машине лицам, которые не прошли обучение работе с высоконапорным промывателем и не прочитали руководство по эксплуатации!

• Высоконапорные промыватели не должны использоваться пользоваться детьми или необученным персоналом.

• Дети должны находиться под присмотром взрослых и не должны играть с устройством.

• Перед запуском машины тщательно проверьте ее на наличие дефектов. При обнаружении любых дефектов не запускайте машину, а обратитесь к вашему местному дистрибьютору.

• Особенно проверяйте, чтобы изоляция электрического кабеля не имела дефектов и разрывов. Если поврежден электрический кабель, он должен быть заменен в авторизованном сервисном центре. ПРЕДУПРЕЖДЕНИЕ: Струя высокого давления может быть опасной при неправильном ее использовании. Струя не должна направляться на людей, электрооборудование под напряжением или на само устройство. ПРЕДУПРЕЖДЕНИЕ: Не пользуйтесь устройством в пределах досягаемости людей, если они не надели защитную спецодежду.

• Не направляйте струю на себя или других лиц при чистке одежды или обуви.

• Крепко держите трубку распылителя обеими руками.

• Оператор или кто-либо другой, находящийся поблизости от места очистки, должен принять меры, чтобы защитить себя от попадания мусора, перемещаемого во время

• Во время работы надевайте защитные очки и защитную одежду.

• Перед выполнением обслуживания отсоедините устройство от источника электропитания.

• Для обеспечения безопасности устройства используйте только оригинальные запасные части, произведенные или одобренные изготовителем.

• Не пользуйтесь устройством, если повреждены кабель питания или важные детали устройства, например, предохранительное устройство, шланг высокого давления и пистолет-распылитель.

• Не пользуйтесь устройством мокрыми руками. Если устройство влажное или сырое, немедленно отключите его от сети. Не опускайте го в воду.

• Шины и вентили шин могут быть повреждены струей высокого давления и в таком случае могут взорваться.

• Не пользуйтесь машиной в среде, где существует опасность взрыва.

• Не разрешается очищать под высоким давлением поверхности, содержащие асбест.

• Этот высоконапорный промыватель нельзя использовать при температурах ниже 0°C ПРЕДУПРЕЖДЕНИЕ: Шланги высокого давления, штуцеры и соединения имеют важное значение для безопасности устройства.POWXG90400 RU Copyright © 2022 VARO Стр. | 4 www.varo.com Используйте только шланги, штуцеры и соединения, рекомендованные изготовителем. ПРЕДУПРЕЖДЕНИЕ: Неподходящие удлинительные кабели могут быть опасны. Кабели на барабанах всегда должны быть полностью размотаны для предотвращения перегрева кабеля.

• Если используется удлинительный кабель, вилка и розетка должны иметь водозащитное исполнение и соответствовать нижеуказанным требованиям по длине и размерам кабеля. − макс. 1,0 мм² 12,5 м − макс. 1,5 мм² 20 м

• Если электрический кабель поврежден, во избежание опасности он должен быть заменен изготовителем, его сервисным центром или лицом, имеющим соответствующую квалификацию.

4.1 Подключение электропитания

При подключении высоконапорного промывателя к электрооборудованию необходимо соблюдать следующие условия:

• Подключение электропитания должно производиться квалифицированным электриком и в соответствии со стандартом IEC 60364-1.

• Рекомендуется, чтобы источник электропитания к этому устройству включал в себя любое устройство защитного отключения, которое будет отключать питание, если ток утечки на землю превысит 30 мА в течение 30 мс.

4.2 Подключение воды

• Подключение к коммунальной водопроводной сети согласно инструкциям.

• Впускной шланг может подсоединяться к водопроводной сети с макс. давлением на входе 12 бар. Этот высоконапорный промыватель разрешается подсоединять в Европе только к сети питьевого водоснабжения, в которой установлен соответствующий обратный клапан типа BA согласно стандарту EN 1717. Длина шланга между обратным клапаном и высоконапорным промывателем должна быть не менее 10 метров для поглощения возможных скачков давления (мин. диаметр ½ дюйма).

• После того, как вода протекла через клапан BA, эта вода уже не считается питьевой. ВНИМАНИЕ! Используйте только воду без примесей. Если имеется риск попадания в воду на впуске частиц песка (т.е. из собственного колодца), следует установить дополнительный фильтр.

4.3 Защитные устройства

• Разгрузочный клапан может снижать давление, если оно превышает заданные

• Блокировочное устройство на пистолете-распылителе (9): Пистолет-распылитель (8) содержит блокировочное устройство (9). При нажатой кнопке пистолет-распылитель (8) работать не может.

• Термодатчик защищает двигатель от перегрева. Машина будет запускаться через несколько минут после охлаждения термодатчика. 5 СБОРКА В этом разделе подробно описывается, как подготовить высоконапорный промыватель к эксплуатации.POWXG90400 RU Copyright © 2022 VARO Стр. | 5 www.varo.com

5.1 Установка крюка для хранения шланга и кабеля и держателя для

• Вставьте фиксирующий крюк в держатель с правой стороны.

• Вставьте держатель для пистолета в держатель с левой стороны.

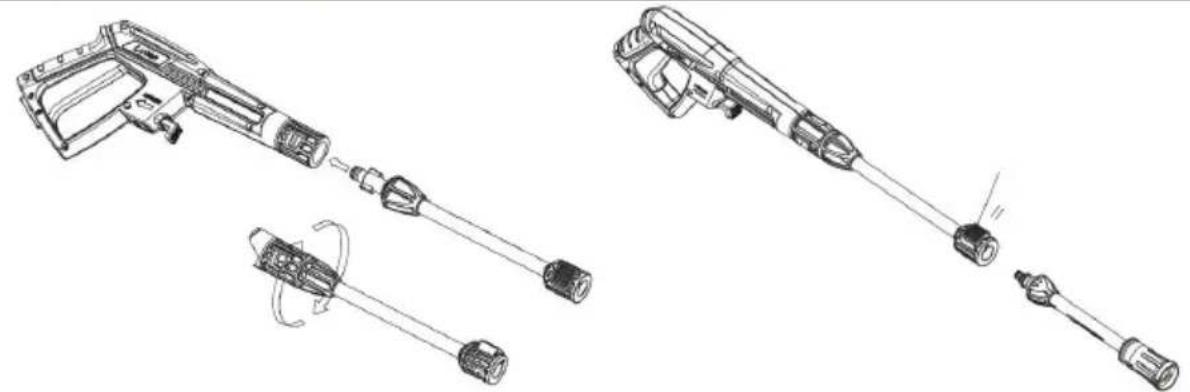

5.2 Сборка пистолета-распылителя (Рис. 1)

• Вставьте удлинительную трубку в пистолет-распылитель. Нажмите и поверните удлинительную трубку по часовой стрелке на пистолете. Если детали будут соединены надлежащим образом, вы не сможете разделить два компонента при вытягивании их на пистолете-распылителе.

• Вставьте регулируемое сопло в удлинительную трубку, и так как это быстродействующий соединитель, вам надо просто вручную с усилием надеть сопло на регулируемую трубку до его фиксации на месте. Если детали будут соединены надлежащим образом (регулируемое сопло должно совпадать с пазом в удлинительной трубке), вы не сможете разделить два компонента при вытягивании их на удлинительной трубке. 6 ЭКСПЛУАТАЦИЯ

6.1 Подсоединение садового шланга (Рис. 2)

• Перед креплением патрубка для подвода воды к высоконапорному промывателю снимите пластиковую крышку.

• Прикрепите патрубок шланга (со встроенным фильтром) к высоконапорному промывателю.

• Подсоедините садовый шланг стандартным быстроразъемным соединением.

6.2 Установка шланга высокого давления (Рис. 3)

1. Присоедините шланг высокого давления к пистолету-распылителю и машине.

2. Отсоединяйте шланг высокого давления нажатием на защелку (A) или кнопку (B).

6.3 Установка удлинительной трубки и сопла

1. Вставьте удлинительную трубку в пистолет-распылитель.

2. При вставке ее поворачивайте. Внимание: Убедитесь, что удлинительная трубка

прикреплена правильно к пистолету-распылителю.

3. Присоедините сопла. Наденьте его с усилием на трубку. Перед приведением в

действие пускового выключателя убедитесь, что сопло установлено правильно.

6.4 Подключение воды

Подойдет обычный садовый шланг 1/2" мин. длиной 10 м и макс. длиной 25 м. ВНИМАНИЕ! Используйте только воду без примесей. Если имеется риск попадания в воду на впуске частиц песка (т.е. из собственного колодца), следует установить дополнительный фильтр.

1. Перед подсоединением шланга к машине пропустите через него воду, чтобы

предотвратить попадание в машину песка и грязи. Примечание: Убедитесь, что во впускном водяном патрубке установлен фильтр и что он не засорен.

2. Подсоедините водяной шланг к водопроводной сети с помощью быстроразъемного

соединителя (вода на впуске, макс. давление: 12 бар, макс. температура: 50 °C).

3. Включите подачу воды.

6.5 Запуск/остановка машины

На пистолет-распылитель и удлинительную трубку оказывает влияние осевое давление во время работы – поэтому всегда держите их крепко обеими руками.POWXG90400 RU Copyright © 2022 VARO Стр. | 6 www.varo.com ВНИМАНИЕ: Направляйте сопло на землю. Этот высоконапорный промыватель оснащен автоматической системой запуска/остановки, в зависимости от напора воды.

1. Убедитесь, что машина находится в вертикальном положении. ПРИМЕЧАНИЕ: Не

размещайте машину в высокой траве!

2. Отпустите блокировку пускового выключателя.

3. Приведите в действие пусковой выключатель пистолета-распылителя и дайте воде

протечь до тех пор, пока из водяного шланга не выйдет весь воздух.

4. Поверните выключатель двигателя вправо.

5. Приведите в действие пусковой выключатель пистолета-распылителя.

6. Всегда регулируйте расстояние и соответственно давление сопла на очищаемую

поверхность. Не накрывайте машину во время работы или при ее использовании в помещении без надлежащей вентиляции! ПРИМЕЧАНИЕ: Если машина оставлена без присмотра или не используется в течение 5 минут, ее необходимо выключить с помощью выключателя Вкл/Выкл (4) (положение «O»):

1. Поверните выключатель Вкл/Выкл влево в положение «О».

2. Вытащите сетевую вилку из розетки.

3. Отключите подачу воды и приведите в действие пусковой выключатель пистолета-

распылителя, чтобы сбросить давление в машине.

4. Заблокируйте пистолет-распылитель (Рис. 4).

При отпускании пускового выключателя пистолета-распылителя машина остановится автоматически. Машина запустится снова при повторном приведении в действие пускового выключателя.

6.6 Регулируемое сопло (Рис. 5)

Давление для многоструйного сопла можно регулировать его поворотом. ПРЕДУПРЕЖДЕНИЕ: Не делайте это под давлением во избежание попадания руки под струю.POWXG90400 RU Copyright © 2022 VARO Стр. | 7 www.varo.com 7 ТЕХНИЧЕСКИЕ ДАННЫЕ

POWXG90400 Тип двигателя Щеточный двигатель

70 бар Макс. давление 100 бар

6,5 л/мин Температура воды Макс. 50 °C

5 КГ 8 ШУМ Значения уровня шума, измеренные согласно соответствующему стандарту. (K = 1,5

Уровень звукового давления LpA 75 дБ(A) Уровень звуковой мощности LwA 89 дБ(A) ПРЕДУПРЕЖДЕНИЕ! Звуковое давление может превышать 85 дБ(А), в этом случае необходимо использовать индивидуальные средства защиты органов слуха. aw (Вибрация): 2,1 м/с² K = 1,5 м/с² 9 ОБСЛУЖИВАНИЕ И ЧИСТКА ПРЕДУПРЕЖДЕНИЕ! Перед выполнением обслуживания и чистки всегда вынимайте сетевую вилку из розетки. Для обеспечения длительной и беспроблемной эксплуатации придерживайтесь следующих рекомендаций:

• Промойте водяной шланг, шланг высокого давления, трубку распылителя и насадки перед установкой.

• Очистите соединительные элементы от пыли и песка.

• Промойте насадку для распыления моющего средства после использования.

• Прочистите сопла. Любой ремонт всегда должен выполняться в авторизованной мастерской с использованием оригинальных запасных частей.

9.1 Очистка впускного фильтра

• Регулярно очищайте впускной фильтр для воды. Промывайте фильтр водой, чтобы удалить грязь и мусор. ВНИМАНИЕ: При неустановленном фильтре гарантия становится недействительной.

9.2 Очистка вентиляционных отверстий

Машина должна содержаться в чистоте, чтобы обеспечить проход охлаждающего воздуха через вентиляционные отверстия машины.

9.3 Смазка мест соединенийPOWXG90400 RU

Copyright © 2022 VARO Стр. | 8 www.varo.com Для облегчения соединения и во избежание рассыхания уплотнительных колец места соединений должны регулярно смазываться. 10 ХРАНЕНИЕ Машина должна храниться в помещении с положительной температурой воздуха! Перед хранением, из насоса, шланга и насадок всегда необходимо удалить воду следующим образом:

1. Остановите машину (поверните выключатель Вкл/Выкл в положение «O») и

отсоедините водяной шланг и сопло.

2. Перезапустите машину и приведите в действие пусковой выключатель пистолета-

распылителя. Дайте машине поработать, пока вода больше не будет протекать через пистолет-распылитель.

3. Остановите машину, вытащите вилку из розетки и смотайте шланг и кабель.

4. Поместите пистолет-распылитель, удлинительную трубку, сопла и другие насадки в

держатели на машине. Для хранения шланга и кабеля можно использовать крюк. Если машина по ошибке заморожена, необходимо проверить ее на повреждение. ПРЕДУПРЕЖДЕНИЕ: Никогда не запускайте замороженную машину. Повреждения от замораживанияs не покрываются гарантией! 11 ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

РЕКОМЕНДУЕМОЕ ДЕЙСТВИЕ

подключена к электросети Подключить машину к электросети Неисправная

Использовать другую розетку. Неисправный удлинительный

Выполнить подключение без удлинительного кабеля.

Проверить герметичность шлангов и соединений. Загрязнение,

Обратиться в ближайший сервисный

Недостаточная подача воды Увеличить давление воды, проверить садовый шланг на засорение и/или заменить шланг на шланг большего

уплотнения насоса Обратиться в ближайший сервисный

останавливается Неправильное напряжение сети Убедиться, что напряжение сети соответствует данным, указанным на заводской табличке.

термодатчик Оставить станок на 5 минут для охлаждения. Сопло частично блокировано Очистить сопло иглой и распылением воды назад через сопло. Увеличение силы Выполнить подключение безPOWXG90400 RU Copyright © 2022 VARO Стр. | 9 www.varo.com

удлинительного кабеля.

шланге/насосе Дать машине поработать с включенным пусковым выключателем, пока не восстановится нормальное рабочее

водопроводной сети воды, не соответствующей спецификациям Увеличить давление воды, проверить садовый шланг на засорение и/или заменить шланг на шланг большего

Сопло частично блокировано Очистить сопло иглой и распылением воды назад через сопло. Засорен фильтр

Прочистить фильтр. Перегнут шланг Выпрямить шланг.

РЕКОМЕНДУЕМОЕ ДЕЙСТВИЕ Машина часто самопроизвольно запускается и останавливается Утечка в насосе и/или пистолете- распылителе Обратиться в ближайший сервисный

Нет подачи воды Подключить подачу воды.

запускается, но вода не появляется Засорен фильтр
