POWXG90400 - Vysokotlakový čistič PowerPlus - Bezplatný návod na obsluhu

Značka	PowerPlus
Model	POWXG90400
Typ produktu	Vysokotlakový čistič
Výkon	1200 W
Menovitý tlak	70 bar
Maximálny tlak	100 bar
Prietok vody	6,5 l/min
Napájacie napätie	220-240 V ~ 50 Hz
Hmotnosť	5 kg
Typ motora	Kefový motor
Max. teplota vody	50 °C
Dĺžka vysokotlakovej hadice	3 m
Nastaviteľná dýza	Áno
Automatické zastavenie	Áno, na základe tlaku
Uzamykanie spúšte	Áno
Ochrana proti preťaženiu	Tepelný senzor
Hladina akustického tlaku	75 dB(A)
Hladina akustického výkonu	89 dB(A)
Vibrácie (ruka-rameno)	2,1 m/s²
Max. tlak vody na vstupe	12 bar
Filter prívodu vody	Áno, čistiteľný
Poistný ventil	Áno
Použitie	Vonkajšie, súkromné použitie
Dodávané príslušenstvo	Pištoľ, dýza, nastaviteľná dýza, hadica 3 m, konektor, čistiaca ihla

Často kladené otázky - POWXG90400 PowerPlus

Ako spustiť vysokotlakový čistič POWXG90400?

Uistite sa, že je stroj zapojený a prívod vody otvorený. Odomknite spúšť (9), otočte vypínač (4) do polohy 'I', potom stlačte spúšť pištole. Nechajte vodu tiecť, aby sa odvzdušnil systém pred použitím.

Aký maximálny tlak môžem použiť?

Maximálny tlak je 100 bar. Menovitý tlak je 70 bar. Neprekračujte túto hodnotu, aby nedošlo k poškodeniu povrchov.

Ako nastaviť nastaviteľnú dýzu?

Otáčaním nastaviteľnej dýzy (11) meníte tlak a prúd. Neotáčajte dýzu, keď je stroj v prevádzke, aby prúd neudrel do ruky.

Čo robiť, ak stroj neštartuje?

Skontrolujte, či je stroj zapojený do funkčnej zásuvky, či predlžovací kábel (ak je použitý) nie je poškodený a či je vypínač v polohe 'I'. Ak problém pretrváva, skontrolujte tepelný senzor: nechajte 5 minút vychladnúť.

Ako vyčistiť filter prívodu vody?

Odpojte stroj. Vyberte filter prívodu vody (nachádza sa na prípojke prívodu). Opláchnite ho čistou vodou, aby ste odstránili nečistoty a usadeniny. Vložte ho späť. Upchatý filter môže znížiť výkon a zrušiť záruku.

Môžem s týmto zariadením použiť horúcu vodu?

Áno, ale teplota vody nesmie presiahnuť 50 °C. Teplejšia voda môže poškodiť čerpadlo.

Ako odložiť zariadenie po použití?

Zastavte stroj, zatvorte prívod vody a stlačte spúšť na uvoľnenie tlaku. Odpojte vodnú hadicu a dýzu. Naviňte vysokotlakovú hadicu a kábel. Uložte stroj do priestoru chráneného pred mrazom. Vyprázdnite vodu z čerpadla nechaním bežať niekoľko sekúnd bez vody.

Čo robiť, ak zariadenie zamrzlo?

Nikdy nespúšťajte zamrznutý stroj. Škody spôsobené mrazom nie sú kryté zárukou. Nechajte úplne rozmraziť a skontrolujte, či nie sú praskliny. Skontrolujte hadice a prípojky pred opätovným použitím.

Aké príslušenstvo je dodávané s POWXG90400?

Kartón obsahuje: 1 vysokotlakový čistič, 1 pištoľ so spúšťou, 1 dýzu, 1 nastaviteľnú dýzu, 1 vysokotlakovú hadicu 3 m, 1 konektor prívodu vody, 1 čistiacu ihlu na dýzy a 1 návod na použitie.

Ako mazať prípojky?

Aby sa zabránilo vysychaniu tesniacich krúžkov, pravidelne mažte prípojky vhodným mazivom (silikónové mazivo). Pred každou operáciou odpojte stroj.

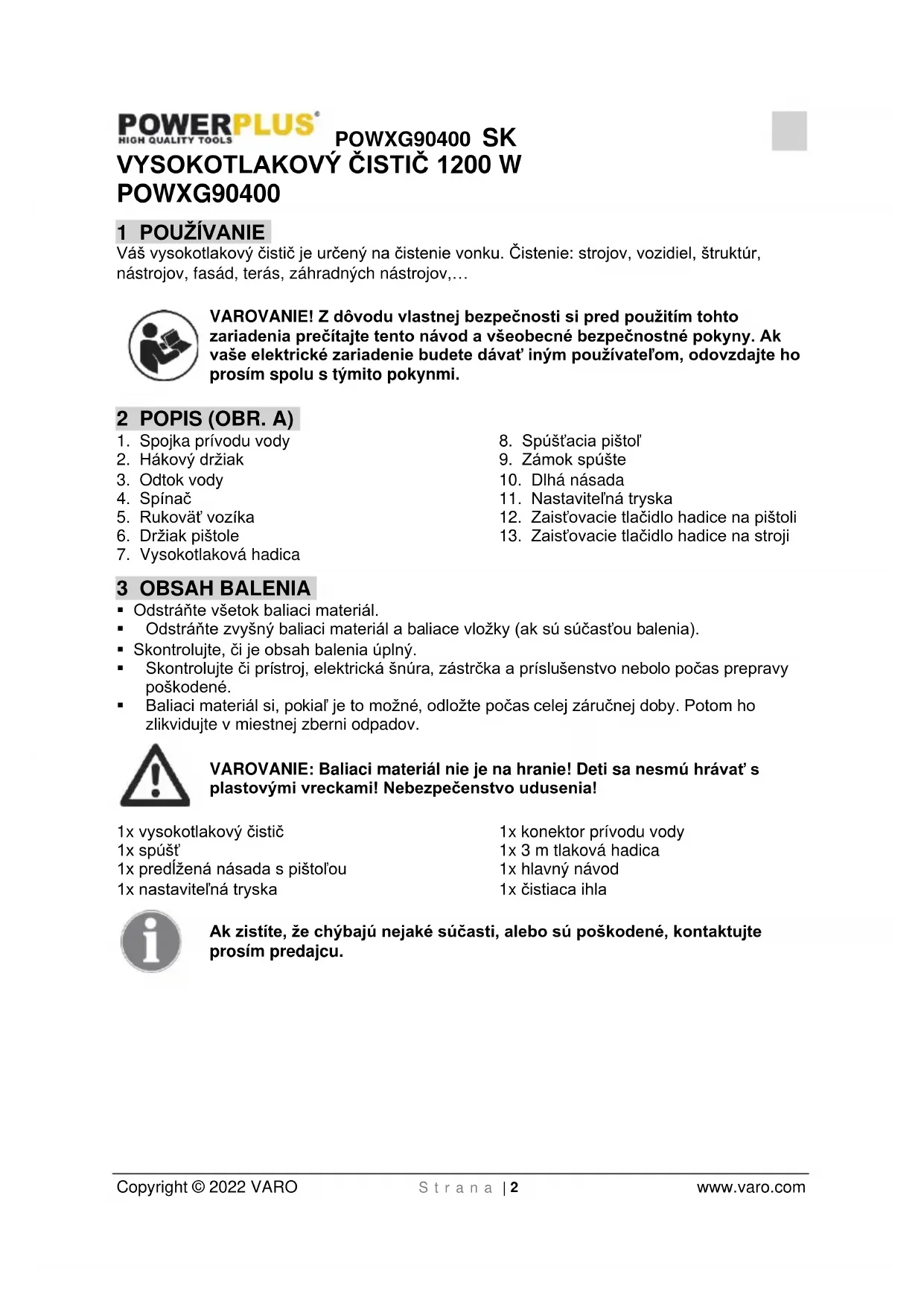

NÁVOD NA OBSLUHU POWXG90400 PowerPlus

Váš vysokotlakový čistič je určený na čistenie vonku. Čistenie: strojov, vozidiel, štruktúr, nástrojov, fasád, terás, záhradných nástrojov,...

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho prosím spolu s týmito pokynmi.

2 POPIS (OBR. A)

1. Spojka prívodu vody
2. Hákový držiak
3. Odtok vody
4. Spínač
5. Rukovät' vozíka
6. Držiak pištole

7. Vysokotlaková hadica

8. Spúšt'acia pištol'

9. Zámok spúšte
10. Dlhá násada
11. Nastavitelná tryska
12. Zaist'ovacie tlačidlo hadice na pištoli
13. Zaist'ovacie tlačidlo hadice na stroji

3 OBSAH BALENIA

• Odstráňte všetok baliaci materiál.
• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
• Skontrolujte, či je obsah balenia úplný.
• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat's plastovými vreckami! Nebezpečenstvo udusenia!

1x konektor prívodu vody
1x 3 m tlaková hadica
1x hlavný návod
1x čistiaca ihla

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.

4 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE VYSOKOTLAKOVÉ ČISTIČE

• Prístroj je určený výlučne na súkromné použitie vonku, a NIE na komerčné použitie. Prístroj udržiavajte mimo pôsobenia tepla, priameho slnečného žiarenia, vlhkosti a dažďa, mrazu a ostrých hrán.
• Osobám, ktoré neboli zaškolené do používania vysokotlakového čističa ani si neprečítali návod na používanie nedovoľte stroj používat!
• Deti alebo nezaškolené osoby nesmú vysokotlakové čističe používať.
• Na deti je potrebné dohliadať, aby sa zabezpečilo, že sa so zariadením nebudú hrat'.
• Pred spustením stroja pozorne skontrolujte, či stroj nemá poškodenia. Ak nejaké zistíte, nespúšt'ajte stroj a kontaktujte svojho miestneho distribútora.
• Skontrolujte hlavne izoláciu elektrického kábla. Nesmie mať chyby ani praskliny. Ak je elektrický kábel poškodený, mali by ste ho dat’ vymenit’ do autorizovaného miestneho servisného centra.

VAROVANIE: Vysokotlakový prúd môže byt' nebezpečný, ak sa zneužije. Prúd nemierte na l'udí, elektrické zariadenie pod prúdom, ani na samotný prístroj.

VAROVANIE: Zariadenie nepoužívajte v blízkosti osób, ak nemajú oblečený ochranný odev.

• Prúdom nemierte na seba ani iných l'udí s ciel'om očistiť topánky alebo odev.
• Predíženú násadu držte pevne oboma rukami.
• Operátor a ktokol'vek v bezprostrednom okolí miesta čistenia by sa mal chránit' pred zásahmi častíc, ktoré počas používania odletujú.
  ■ Počas prevádzky používajte okuliare a ochranný odev.
• Pred vykonávaním používatel'skej údržby odpojte od prívodu el. prúdu.
• Na zabezpečenie bezpečnosti zariadenia používajte len originálne náhradné diely od výrobcu alebo diely schválené výrobcom.
• Prístroj nepoužívajte, ak je poškodená napájacia šnúra alebo iné dôležité časti zariadenia, napr. bezpečnostné zariadenia, vysokotlakové hadice a spúšťacia pištol'.
• Prístroj nepoužívajte, ak máte mokré ruky. Ak je prístroj mokrý alebo vlhký, okamžite ho odpojte. Nedávajte ho do vody.
• Pneumatiky a ventily pneumatík sa môžu prúdom vysokého tlaku poškodit' a potom prasknút.
  ■ Stroj nikdy nepoužívajte v prostredí, kde by ho mohol poškodit' výbuch.
• Čistenie povrchov obsahujúcich azbest vysokým tlakom nie je povolené.
  Tento vysokotlakový čistič sa nesmie používať pri teplotách pod 0°C.

VAROVANIE: Vysokotlakové hadice, spojovacie diely a spojky sú dôležité pre bezpečnost' zariadenia. Používajte len hadice, spojovacie zariadenia a spojky, ktoré odporúča výrobca.

VAROVANIE: Neadekvátne predlžovacie káble môžu byt' nebezpečné. Káble na navijakoch by sa mali vždy úplne odvinút', aby sa zabránilo prehriatiu kábla.

- Ak sa použije predlžovací kábel, zástrčka a zásuvka musia byť vodotesné a splňat’ dole spomenuté požiadavky pre dĺžku a rozmery kábla. - 1,0 mm² max. 12,5 m

- 1,5 mm ^2 max. 20 m

- Ak sa poškodí elektrický kábel, smie ho vymenit' len výrobca alebo jeho servisný zástupca alebo podobne kvalifikovaná osoba. Predídete tak rizikám.

4.1 Pripojenie siet'ového zdroja

Pri pripájaní vysokotlakového čističa k elektrickej sieti treba dodržat' nasledujúce body:

• Pripojenie elektrického napájania musí vykonat' kvalifikovaný elektrikár a pripojenie musí byt' v súlade s normou IEC 60364-1.
• Odporúča sa, aby pripojenie elektrického napájania k tomuto zariadeniu obsahovalo chránič proti zvyškovému prúdu, ktorý preruší napájanie, ak zvodový prúd k zemi prekročí 30 mA na 30 ms.

4.2 Pripojenie vody

• Pripojenie k verejnej sieti v súlade s predpismi.
• Vstupná hadica môže byť pripojená k vodovodnej sieti s max. vstupným tlakom 12 bar.

Tento vysokotlakový čistič sa v Európe smie pripájať k sieti s pitnou vodou iba vtedy, keď bolo nainštalované vhodné zariadenie na zabránenie spätného toku do vodovodnej siete, typu BA v súlade s normou EN 1717. Dĺžka hadice medzi zariadením na zabránenie spätného toku a vysokotlakovým čističom musí byť min. 10 metrov, aby bolo možné absorbovať tlakové nárazy (min.

- Hned' ako voda pretečie cez BA ventil, voda sa už nepovažuje za pitnú.

DÔLEŽITÉ! Používajte iba vodu bez akýchkoľvek nečistôt. Ak existuje riziko, že v prívodovej vode budú častice piesku (napr. z vašej vlastnej studne), mal by sa namontovať dodatočný filter.

4.3 Bezpečnostné zariadenia

V tejto časti je vysvetlený spôsob, akým pripraviť váš vysokotlakový čistič na používanie.

5.1 Montáž úložného držiaka a držiak pištole

■ Hákový držiak zasuňte do podpery na pravej strane.
- Držiak pištole zasuňte do držiaka na l'avej strane.

5.2 Montáž pištole (obr. 1)

Vložte predlženú násadu do pištole. Zatlačte a otočte predlženú násadu v smere hodinových ručičiek do pištole. Ked' sa diely správne spoja, nedajú sa tieto dva komponenty oddelit' rovným potiahnutím od pištole.

Vložte striekaciu nastavovaciu trysku do predlžovacej tyče, s typom rýchleho pripojenia; stačí ju zatlačit' do predlžovacej násady priamo a silno, kým nebude zaistená na svojom mieste na dotiahnutie rukou. Ked' sú diely správne spojené (vačka nastavovacej trysky musí zapadat' do otvoru predlžovacej násady), nebudete môčt' tieto dva komponenty oddelit' rovným potiahnutím von z predlžovacej tyče.

6 PREVÁDZKA

6.1 Pripojenie záhradnej hadice (obr. 2)

- Pred pripojením konektora prívodu vody k tlakovému čističu odstráňte plastové viečko.

• Pripevnite konektor hadice (so zabudovaným filtrom) k tlakovému čističu.
  Záhradnú hadicu pripojte pomocou štandardnej rýchlospojky.

6.2 Montáž vysokotlakovej hadice (obr. 3)

1. Vysokotlakovú hadicu pripojte k spúšťacej pištoli a stroju.
2. Vysokotlakovú hadicu odpojte stlačením západky (A) alebo tlačidla (B).

6.3 Montáž predlženej násady a trysky

1. Predlženú násadu zatlačte do spúšt'acej pištole.
2. Ked' je vložená, otočte ju. Varovanie: Zabezpečte, aby bola násada správne pripevnená k pištoli.
3. Pripevnite trysky. Silno ju zatlačte na násadu. Pred aktivovaním spúšte skontrolujte, či je tryska správne upevnená.

6.4 Pripojenie vody

Vhodná je obyčajná záhradná hadica s dlžkou min. 10 m a max. 25 m a priemerom 1/2" (1,27 cm).

DÔLEŽITÉ! Používajte iba vodu bez akýchkol'vek nečistôt. Ak existuje riziko, že v prívodovej vode budú častice piesku (napr. z vašej vlastnej studne), mal by sa namontovat' dodatočný filter.

1. Vodu nechajte tieč' cez vodnú hadicu pred pripojením k stroju, aby sa zabránilo tomu, že sa do stroja dostane piesok a nečistoty. Poznámka: Skontrolujte, či je v prívodnom potrubí vody nainštalovaný filter a či nie je upchatý.
2. K prívodu vody pripojte hadicu na vodu pomocou rýchlospojky (privádzaná voda, max. tlak: 12 bar, max. teplota: 50 °C).
3. Zapnite vodu.

6.5 Spustenie/zastavenie stroja

Spúšťacia pištol' a predlžovacia násada sú ovplyvňované tlakom počas prevádzky - preto ich vždy držte pevne obomi rukami.

1. Skontrolujte, či je stroj vo zvislej polohe. POZNÁMKA: Stroj neklad'te do vysokej trávy!
2. Pustite zámok spúšte.
3. Aktivujte spúšť spúšťacej pištole a vodu nechajte tiečť, kým z vodnej hadice neunikne všetok vzduch.
4. Otočte spínač spustenia/zastavenia doprava.
5. Aktivujte spúšť spúšťacej pištole.
6. Vždy nastavte vzdialenost', a tým tlak trysky k povrchu, ktorý idete čistit'.

Stroj počas prevádzky nezakrývajte ani ho nepoužívajte v miestnosti bez adekvátneho vetrania!

POZNÁMKA: Ak od stroja odchádzate alebo ho nebudete 5 minút používať, musíte ho vypnút spínačom štart/stop (4) "O":

1. Otočte spínač spustenia/zastavenia dol'ava na "O".
2. Odpojte elektrickú zástrčku od el. zásuvky.
3. Prívod vody vypnite a aktivujte spúšt' spúšt'acej pištole, aby ste uvol'nili tlak v stroji.
4. Zaistite spúšťaciu pištol' (obr. 4).

Pri uvolňovaní spúšte spúšťacej pištole sa stroj automaticky zastaví. Stroj sa znovu spustí, ked' znovu aktivujete spúšťaciu pištol'.

6.6 Nastavitel'ná tryska (obr. 5).

Tlak na nastavitelná tryska môže byt' nastavený jej otáčaním.

VAROVANIE: Nerobte to počas prevádzky, aby ste predišli kontaktu prúdu s rukou.

7 TECHNICKÉ ÚDAJE

	POWXG90400
TYP motora	Motor s kefkami
Tlak	70 bar
Max. tlak	100 bar
Napätie	220-240 V / 50 Hz
Príkon	1200 W
Tok	6,5 L/min
Teplota vody	Max. 50 °C
Hmotnosť	5 kg

8 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

Hladina akustického tlaku LpA 75 dB(A)

VAROVANIE! Pred vykonávaním údržby alebo čistenia vždy odpojte elektrickú zástrčku zo zásuvky.

Aby bola zaručená dlhá a bezproblémová životnosť, riad'te sa nasledujúcimi radami:

• Pred montážou vypláchnite vodnú hadicu, vysokotlakovú hadicu, striekaciu násadu a príslušenstvo.
• Konektory očistite od prachu a piesku.
  ■ Vyčistite trysky.

Akékol'vek opravy by mala vždy vykonávať autorizovaná opravovňa s použitím originálnych náhradných dielov.

9.1 Čistenie vstupného filtra

Stroj treba udržiavať čistý, aby mohol chladiaci vzduch vol'ne prúdit' cez vetracie otvory stroja.

9.3 Mazanie spojok

Na ul'ahčenie pripájania a aby nevyschli O-krúžky sa musia spojky pravidelne mazať.

10 SKLADOVANIE

Stroj by ste mali skladovat' v miestnosti bez mrazu!

Z čerpadla, hadice a príslušenstva treba vždy pred skladovaním vyprázdnit' vodu nasledujúcim spôsobom:

1. Stroj zastavte (Otočte spínač „O“ a odpojte vodnú hadicu a trysku.
2. Stroj opätovne spustite a aktivujte spúšť spúšťacej pištole. Stroj nechajte bežať dovtedy, kým cez spúšťaciu pištoľ nebude vytekať už žiadna voda.
3. Stroj zastavte, odpojte ho od elektriny a naviňte hadicu a kábel.
4. Spúšťaciu pištol', predlžovaciu násadu, trysky a iné príslušenstvo vložte do držiakov stroja. Hákový držiak sa dá používať na uloženie hadice a elektrickej šnúry.

Ak stroj nedopatrením vystavíte mrazu, bude potrebné skontrolovať, či sa nepoškodil.

VAROVANIE: Nikdy nespúšťajte zamrznutý stroj. Škoda spôsobená mrazom, nie je krytá zárukou!

11 ODSTRAŇOVANIE PORÚCH

PROBLÉM	PRÍČINA	SPÔSOB NÁPRAVY
Stroj sa nespúšťa	Stroj nie je zapojený do elektriny	Stroj zapojte do elektriny.
	Poškodená el. zásuvka.	Skúste inú zásuvku.
	Poškodený predlžovací kábel.	Skúste bez predlžovacieho kábla.
Fluktuácia tlaku	Čerpadlo nasáva vzduch.	Skontrolujte, či sú hadice a spoje v poriadku.
	Ventily sú znečistené, opotrebované alebo zaseknuté.	Kontaktujte vaše najbližšie servisné stredisko.
	Prívod vody je nepostačujúci.	Zvýšte tlak vody, skontrolujte, či nie je zablokovaná záhradná hadica a/alebo vymeňte za väčšiu hadicu.
	Tesnenia čerpadla sú opotrebované.	Kontaktujte vaše najbližšie servisné stredisko.
Stroj sa zastavuje.	Nesprávne sieťové napätie	Skontrolujte, či sieťové napätie korešponduje so špecifikáciou na typovom štítku.
	Aktivovaný tepelný senzor.	Stroj nechajte 5 minút vychladnút'.
	Tryska je čiastočne zablokovaná.	Trysku vyčistite ihlou a nastriekaním vody spát' cez trysku.
	Zvýšenie spotreby elektrického prúdu.	Skúste bez predlžovacieho kábla.
Stroj pulzuje.	Vzduch v prívodnej hadici/čerpadle.	Stroj nechajte bežat' s otvorenou spúšťou, kým sa neobnoví pravidelný pracovný tlak.
	Neadekvátne napájanie vody.	Zvýšte tlak vody, skontrolujte, či nie je zablokovaná záhradná hadica a/alebo vymeňte za väčšiu hadicu.
	Tryska je čiastočne zablokovaná.	Trysku vyčistite ihlou a nastriekaním vody spát' cez trysku.
	Zablokovaný filter vody.	Vyčistite filter.
	Zalomená hadica.	Vyrovnajte hadicu.
Stroj sa často sám spúšťa a zastavuje.	Čerpadlo a/alebo spúšťacia pištol' sú netesné.	Kontaktujte vaše najbližšie servisné stredisko
	Žiadny prívod vody	Pripojte prívod vody.
Stroj sa spúšťa, ale nevychádza žiadna voda.	Zablokovaný filter vody.	Vyčistite filter.
	Zablokovaná tryska	Trysku vyčistite ihlou a nastriekaním vody spát' cez trysku.

1 UPORABA....2
2 OPIS (SLIKA A)....2
3 VSEBINA ŠKATLE....2
4 DODATNA VARNOSTNA NAVODILA ZA VISOKOTLAČNE ČISTILNIKE 3
4.1 Povezava z električnim omrežjem....4
4.2 Priključek za vodo....4
4.3 Varnostni mehanizem....4
5 SESTAVLJANJE....4
5.1 Namestitev držala za pištolo and gun holder (slika 2)....4
5.2 Sestavljanje pištole (slika 1)....4
6 UPORABA....5
6.1 Namestitev vrtne cevi (slika 2)....5
6.2 Namestitev visokotlačne cevi (slika 3)....5
6.3 Namestitev podaljševalnega nastavka in šobe 5
6.4 Priklop vode 5
6.5 Zagon/zaustavitev stroja ....5
6.6 Nastavljiva šoba (slika 5)....6
7 TEHNIČNI PODATKI....6
8 HRUP....6
9 VZDRŽEVANJE IN ČIŠČENJE....7
9.1 Čiščenje filtra na dovodu....7
9.2 Čiščenje zračnih rež....7
9.3 Mazanje spojk....7
10 SHRANJEVANJE....7
11 ODPRAVLJANJE TEŽAV 8

VISOKOTLAČNI ČISTILNIK 1200 W POWXG90400

1 UPORABA
