NÁVOD NA OBSLUHU POWXG90405 PowerPlus

Uroven akustického tlaku LpA 75 dB(A)

Uroven akustického vykonu LwA 88 dB(A)

5.1 Pripojenie sietového zdroja 4
5.2 Pripojenie vody 4
5.3 Bezpečnostné zariadenia 4

6 MONTAZ 4
6.1 Montáz ulozného drziaka a drziak pistole.. 4
6.2 Montaz pistole (obr. 1) 4
6.3 Montaz rukovate vozika (obr. 2) 5
7 PREVÄDZKA 5
7.1 Pripojenie zahradnej hadice (obr. 3) 5
7.2 Montaz yvsokotlakovej hadice (obr. 4) 5
7.3 Montaz predlzenej nasya trysky 5
7.4 Pripojenie vody 5
7.5 Spustenie/zastavenie stroja 5
7.6 Nastavitel'na tryska (obr. 6). 6
8 TECHNICKE UDAJE 6
9 HLUK 6
10 CISTENIE A UDRZBA 7
10.1 Cistenie vstupného filtra 7
10.2 Cistenie vetracich otvorov 7
10.3 Mazanie spojok 7
11 SKLADOVANIE 7
12 ODSTRANOVANIE PORUCH 8

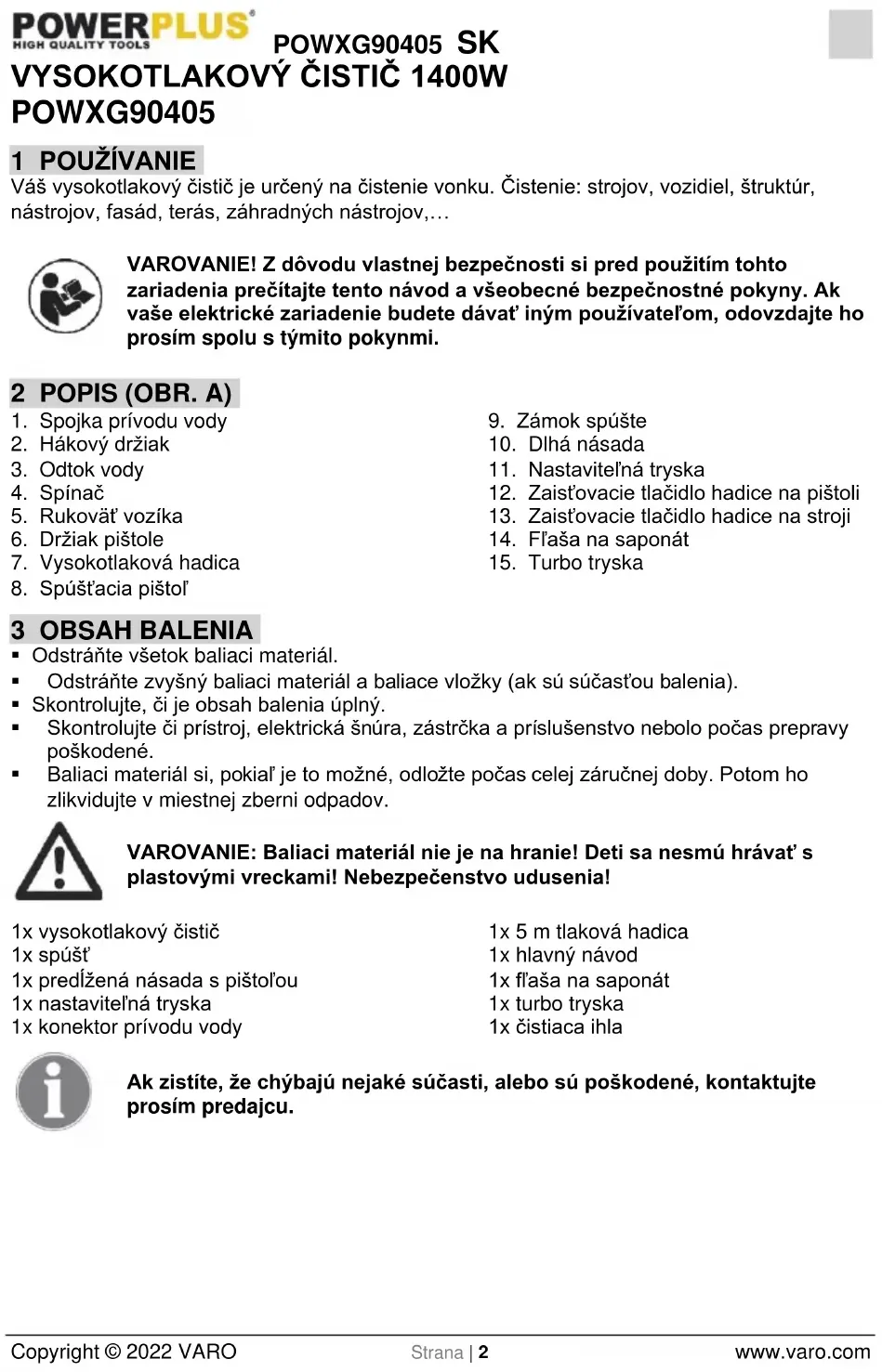

VYSOKOTLAKOVY CISTIC 1400W POWXG90405

1 POUZIVANIE

Váš vysokotlakový Čiustč je určený na Čistenie vonku. Čistenie: strojov, vozidiel, struktúr, nastrojov, fasad, teras, záhradnych nastrojov,...

• Odstránte všetok baliaci material.
• Odstrante zvy-sný baliaci material a baliace vložky (ak su súcast'ou balenia).
• Skontrolujte, Či je obsah balenia uplný.
• Skontrlujte Či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poskodené.
• Baliaci material si, pokial' je to mozné, odložte poças celej záručnej doby. Potom ho zlikvidujte v miestnej zberni oppadov.

VAROVANIE: Baliaci material nie je na hranie! Deti sa nesmú hravat's plastovymi vreckami! Nebezpečenstvo udusenia!

• Pristroj je určeny výlucné na sukromné použitie vonku, a NIE na komerçné použitie. Pristroj udržiavajte mimo posobenia tepla, priameho slnečného ziarenia, vlhkosti a dažda, mrazu a ostrych hrán.
• Osobám, ktoré neboli zaškolene do použivania vysokotlakového Čistica ani si neprecītali námod na použivanie nedovolte stroj použivat!
  Deti alebo nezaškolene osoby nesmú vysokotlakové Čistiće používat'.
• Na deti je potrebné dohliadat, aby sa zabezpečilo,Že sa so zariadením nebudú hrat'.
  Pred spustenim stroja pozorne skontrolujte, ci stroi nemá poškodenia. Ak nejaké zistite, nespústajte stroj a kontaktujte svojho miestneho distribúțora.
• Skontrolujte hlavne izoláciu elektrického kábla. Nesmie mat' chyby ani prasklyn. Ak je elektricky kabel poškodený, mali by ste ho dat' vymenit' do autorizovaného miestneho servisného centra.

VAROVANIE: Vysokotlakovy prudmöze byt'nebezpečné, ak sa zneužije. Prud nemierte na l'di, elektrické zariadenie pod prudom, ani na samotný prístroj.

VAROVANIE: Zariadenie nepoužívajte v blízkosti osöb, ak nemajú oblečený ochranný odev.

• Prudom nemierte na seba ani injych ludi s cie'om ocistit topanky alebo odev.
  Predizenu nasadu drzte peyne oboma rukami.
• Operator a ktokol'vek v bezprostrednom okoli miesta Čistenia by sa mal chrani't pred zásahmi Častic, ktoré poças používania odletuju.
• Pocas prevadzky používaite okuliare a ochranny odev.
  Pred vykonávaním používatelskéj udržby odpoje od privodu el. prúdu.
• Na zabezpečenie bezpečnosti zariadenia používajte len originálne nahradné diely od vyrobcu alebo diely schvaléné vyrobcom.
• Prístroj nepoužívajte, ak je poskodená napájacia snúra alebo iné doležite casti zariadenia, napr, bezpečnostné zariadenia, yvsokotlakové hadice a spústácia pistó!.
• Prístroj nepouživajte, ak mate mokré ruky. Ak je pristroj mokrá alebo vlhký, okamžite ho odpoje. Nedávaite ho do vody.
• Pneumatiky a ventily pneumatik sa možu prudom vysokého tlaku poškodit a potom prasknut.
  Stroj nikdy nepouživajte v prostredi, kde by ho mahol poškodit' vybuch.
• Cistenie povrchov obsahujucich azbest vysokym tlakom nie je povolené.
  Tento yvsokotlakovy cistic sa nesmie pouzivat pri teplotach pod 0^

VAROVANIE: Vysokotlakové hadice, spojovacie diely a spojky su doležité pre bezpečnost' zariadenia. Používajte len hadice, spojovacie zariadenia a spojky, ktoré odporúca vyrobca.

VAROVANIE: Neadekvátne predlžovacie káble možu byt' nebezpečné. Káble na navijakoch by sa mali vždy úplne odvinút, aby sa zabránilo prehriatiu kábla.

Ak sa použije predlžovaci kabel, zástrčka a zásuvka musia byt vodotesné a splnat dole spomenuté požiadavky pre dlžku a Rozmery kábla. -1,0 mm² max. 12,5 m

-1,5mm² max.20m

• Ak sa poskodi elektricky kabel, smie ho vymenit len vyrobca alebo jeho servisny zastupca alebo podobne kvalifikovana osoba. Predidete tak rizikam.

5.1 Pripojenie siet'ového zdroja

Pri pripajani yvsokotlakovo chističa k elektrickej sieti treba dodržat nasledujúce body:

• Pripojenie elektrického napájania musí vykonat' kvalifikovany elektrikár a pripojenie musí byt' v sulade s normou IEC 60364-1.
• Odporuca sa, aby pripojenie elektrického napajania k tomuto zariadeniu obsahovalo chranič proti zvyškovému prudu, ktorý prerusi napajanie, ak zvodový prud k zemi prekroci 30 mA na 30 ms.

5.2 Pripojenie vody

• Pripojenie k verejnej sieti v sulade s predpismi.
  Vstupná hadica moze byt pripojená k vodovodnej sieti s max. vstupnym tlakom 12 bar.

Tento vysokotlakový Čišć sa v Europe smie pripáj't k sieti s pitnouvodu iba vtedy, kad' bolo nainstalované vhodné zariadenie na zabránenie spätného toku dovodovodnej siete, typu BA v sulade s normou EN 1717. Džka hadice medzi zariadením na zabrànenie spätného toku a vysokotlakový Čišćom musí byt'min. 10 metrov, aby bolo možné absorbovat tlakové narazy (min.

DOLEZITE! Používajte iba vodu bez akýchkol'vek nečistôt. Ak existujeriziko,Že v privodovej vode budu Častice piesku (napr. z vašej vlastnejstudne), mal by sa namontovat' dodatočný filter.

5.3 Bezpečnostné zariadenia

• Dekompresný ventil dokáze znižit tlak, ak prekroci prednastavené hodnoty.
  Zaistovacie zariadenie na spusti pistole (9): Spust pistole (8) obsahuje zaistovace zariadenie (9). Ked'sa tlacidlo aktivujie, spust pistole (8) sa nedá ovladat.
• Motor chrani pred pret'azenim tepelny senzor. Stroj sa po niekolkych minutach restartuje, kad tepelny senzor vychladne.

6 MONTÁZ

V tejto ācasti je vysvetlený spôsob, akým pripravit váš vysokotlakový Čstić na používanie.

6.1 Montáz ulozného drziaka a drziak pistole

Hakovy drziak zasuhte do podpery na pravej strane.
Drziak pistolezasunte do drziaka na l'avej strane.

6.2 Montáž pistole (obr. 1)

Vložte predlženu násadu do pistole. Zatlačte a otočte predlženu násadu v smere hodinovych ruciciek do pistole. Ked sa diely správné spoja, nedajú sa tieto dva komponenty oddelit rovný potiahnutím od pistole.
Vlozte striekaci nastavovaci trysku do predllovacej tyce, typom rychleho pripojenia; stači ju zatlacit' do predllovacej násady priamo a silno, kym nebude zaistená na svojom mieste na dotiahnutie rukou. Ked'su diely správné spojené (vačka nastavovacej trysky musí zapadat' do otvoru predllovacej násady), nebudete moct'tieto dva komponenty oddelit rovným potiahnutim von z predllovacej tyce.

6.3 Montáž rukoväte vozíka (obr. 2)

1. Rukovat' vozika položte na stroj.
2. Rukovat zaistite 2 skrutkami.
3. Umiestnite zadny hakovy drziak na prislustenstvo.
4. Priskrutkujte hakovy drziak pomocou dvoch skrutiek.
5. Pripevnite pravé a l'avé koleso.

7 PREVÁDZKA

7.1 Pripojenie zahradnej hadice (obr. 3)

Pred pripojenim konektora privodu vody k tlakovemu cisticu odstrante plastové viecko.
Pripevnite konektor hadice (so zabadovanym filtrom) k tlakovemu cističu.
Zahradnu hadicu pripojte pomocou standardnej rychlospojky.

7.2 Montáž yvsokolakovej hadice (obr. 4)

1. Vysokotlakovú hadiću pripoje k spust'acej pistoli a stroju.
2. Vysokotlakovu hadicu odpoite stlačením západky (A) alebo tlacidla (B).

Vhodná je obycajné záhradné hadica s dlžkou min. 10 m a max. 25 m a priemerom 1/2" (1,27 cm).

DOLEZITE! Používajte iba vodu bez akýchkol'vek necistôt. Ak existujeriziko, ze v privodovej vode budu Častice piesku (napr. z vašej vlastnejstudne), mal by sa namontovat' dodatočný filter.

1. Vodu nechajte tiect' czv vodnú hadicu pred pripojením k stroju, aby sa zarbránilo tomu, ze sa do stroja dostane piesok a necistoty. Poznamka: Skontrolujte, Č je v privodnom potrubi yodv nainstaloyaný filter a Č nie je upchatý.
2. K privodu vody pripoje hadicu na vodu pomocou rychlospojky (privadzana voda, max tlak: 12 bar, max, teplota: 50^ ).
3. Zapnite vodu.

7.5 Spustenie/zastavenie stroja

Spustacia pistol' a predllovacia nasa su ovplyvnoané tlakom pochas prevadzky - preto ich vzdry drzte pevn obomi rukami.

Tento vysokotlakový Čiustic je vybavený automatický systémom spustenia/zastavenia založenom na tlaku vody.

1. Skontroluite, Či je stroi vo zvislei polohe, POZNÁMKA; Stroi nekladte do vysokej trávy!
2. Pustite zámok spúste.
3. Aktivujte spust' spustacej pistole a vodu nechajte tiect, kym z vodnej hadice neunikne ysetok yzduch.

4. Otočte spinač spustenia/zastavenia doprava.

5. Aktivujte spust spustacej pistole.

6. Vždy nastavte vzdialenost, a tym tlak trysky k povrchu, ktorý idete cistit'.

POZNÁMKA: Ak od stroja odchodzate alebo ho nebudete 5 minút používat, musité ho vypnú't spinačom štart/stop (4) "O":

1. Otočte spínač spustenia/zastavenia dolava na "O".
2. Odpjte elektricku zastrku od el.zasuvky.

3. Privod vody vypnite a aktivujte spust' spustacej pistole, aby ste uvolnili tlak v stroji.

4. Zaistite spustaciu pistol.(obr. 5)

Pri uvol'novani spuste spustacej pistole sa stroj automaticky zastaví. Stroj sa znovu spustí, kad'znovu aktivujete spustacutei pistol.

7.6 Nastavitelná tryska (obr. 6).

Tlak na nastavitelná tryska moze byt' nastaveny jej otacaním.

VAROVANIE: Nerobte to poças prevadzky, aby ste predisci kontaktu prudu s rukou.

8 TECHNICKE UDAJE

	POWXG90405
TYP motora	Motor s kefkami
Tlak (Mpa)	8
Max. tlak (Mpa)	11
Napätie	220-240 V / 50 Hz
Prikon	1400 W
Tok	6,5 L/min
Teplota vody	Max 50°C
Hmotnost'	5,8 kg

9 HLUK

Hodnoty emisi hluku namerané podla prislušnej normy. (K=3)

Hladina akustického tlaku LpA 75 dB(A)

Hladina akustického vykonu LwA 88 dB(A)

POZOR! Ak akustický tlak prekroci uroven 85 dB(A), použivajte chraniče sluchu.

aw (Vibracie):

2,1 m/s²

K = 1,5m / s^2

VAROVANIE! Pred vykonávaním Údržby alebo Čistenia vždy odpojte elektrickú zástrčku zo zásuvky.

Aby bola zarucená dlha a bezproblémováŽivotnost, riad'te sa nasledujúcimi radami:

Pred montážou vaplachnite vodnu hadicu, vysokotlakovú hadicu, strikaci násadu a prislušenstvo.
Konektory očistite od prachu a piesku.
Vycistite trysky.

Akékol'vek opravy by mala vždy vykonávat autorizovana opravovna s použitím originálnych nahradnych dielov.

10.1 Cistenie vstupného filtra

• Pravidelne Čistite filter privodu vody. Prepláchnitevodou,aby ste odstránili necistoty a ulomky.

UPOZORNENIE: Ak by sa filter nenamontoval, záruka zanikne.

10.2 Cistenie vetracich otvorov

Stroj treba udrziavat cisty, aby mohol chladiaci vzduch volne prudit' cz vetracie otvory stroja.

10.3 Mazanie spojok

Na ulahcenie pripajania a aby nevyschli O-kruzky sa musia spojky pravidne mazat'.

11 SKLADOVANIE

Stroj by ste mali skladovat' y miestnosti bez mrazu!

Z Čerpadla, hadice a prislušenstva treba vždy pred skladovaním vyprázdnit vodu nasledujúcim spôsobom:

1. Stroi zastavte (Otočte spínač „O“ a odpoje vodnú hadiću a trysku.
2. Stroj opatovne spustite a aktivujte spust' spustacej pistole. Stroj nechajte bezat dovtedy, kym cz spustaci pi stol nebude vytekat už ziadna yoda.
3. Stroi zastavte, odpoite ho od elektriny a navijte hadicu a kabel.
4. Spustaciu pistol, predllovaciu nasadu, trysky a ine prisluenstvo vlozte do drziakov stroja. Hakovy drziak sa da pouzivat na ulozenie hadice a elektrickei snury.

Ak stoj nedopatrenim vystavite mrazu, bude potrebne skontrolovat, cisa neposkodil.

VAROVANIE: Nikdy nespustajte zamrznuty stoj. Skoda sposobená mrazom, nie je krytá zárukou!

12 ODSTRANOVANIE PORUCH

PROBLEM	PRÍCINA	SPÔSOB NÁPRAVY
Stroj sa nespúšťa	Stroj nie je zapojený do elektriny	Stroj zapojte do elektriny.
	Poškodená el. zásuvka.	Skúste inú zásuvku.
	Poškodený predlžovací kábel.	Skúste bez predlžovacieho kábla.
Fluktuácia tlaku	Čerpadlo nasáva vzduch.	Skontrolujte, Či su hadice a spoje v poriadku.
	Ventily sú znečistené, opotrebované alebo zaseknuté.	Kontaktujte vaše najblžšie servisné stredisko.
	Prívod vody je nepostáčujúci.	Zvýšte tlak vody, skontrolujte, Či ne je zablokovaná záhradná hadica a/alebo vymeñe za vácšiu hadicu.
	Tesnenia Čerpadla sú opotrebované.	Kontaktujte vaše najblžšie servisné stredisko.
Stroj sa zastavuje.	Nesprávné siet'ové napătie	Skontrolujte, Či siet'ové napătie korešponduje so špecifikáciou na typovom štítku.
	Aktivovaný tepelný senzor.	Stroj nechajte 5 minút vychladnú't.
	Tryska je Čiastоčne zablokovaná.	Trysku včistite ihlou a nastrikaním vody spát cez trysku.
	Zvýšenie spotreby elektrického prúdu.	Skúste bez predlžovacieho kábla.
Stroj pulzuje.	Vzduch v prívodnej hadici/Čerpadle.	Stroj nechajte bežat's otvorenou spúš'tóu, kým sa neobnoví pravidelný pracovné tlak.
	Neadekvátne napájanie vody.	Zvýšte tlak vody, skontrolujte, Či ne je zablokovaná záhradná hadica a/alebo vymeñe za vácšiu hadicu.
	Tryska je Čiastоčne zablokovaná.	Trysku včistite ihlou a nastrikaním vody spát cez trysku.
	Zablokovaný filter vody.	Včistite filter.
	Zalomená hadica.	Vyrovnajte hadicu.
Stroj sa Často sám spúšťa a zastavuje.	Čerpadlo a/alebo spúšťacia pistól su netesné.	Kontaktujte vaše najblžšie servisné stredisko
	Žiadny prívod vody	Prijoje prívod vody.
Stroj sa spúšťa, ale nevychákda zejadna voda.	Zablokovaný filter vody.	Včistite filter.
	Zablokovaná tryska	Trysku včistite ihlou a nastrikaním vody spát cez trysku.
