BRUKSANVISNING POWXG90405 PowerPlus

4.3 Sikkerhetsanordninger

• Aylastningsventilen kan redusere trykket hvis det overskrider forhandsinstilte verdier.
• Laseanordningen på pistolen (9): Pistolen (8) har en laseanordning (9). När这部分 knotten skrus til, kan pistolen (8) ikke lenger brukes.
• En varmesensor beskytter motoren mot overbelastning. Apparatet vil starte på nytt igjen etter noen minutter, nag varmesensoren er nedkiølt.

5 MONTERING

5 MONTERINGSANVISNINGAR 4
5.1 Montering av forvaringskrok och pistolhällare 4
5.2 Montering av Ians och pistol (Fig. 1). 4
5.3 Montering av transporthandtag (Fig. 2) 4

6 ANVÄNDNINGSANVISNINGAR 5
6.1 Anslutning av vattenslang (Fig. 3) 5
6.2 Montering av hogtrycksslang (Fig. 4) 5
6.3 Montering av Ians och munstycke 5
6.4 Vattenanslutting 5
6.5 lgangsattning och avstangning av hogtryckstvatten 5
6.6 Justerbart munstycke (Fig. 6)
7 TEKNISKA DATA 6
8 BULLER 6
9 RENGORING OCH UNDERHALL 7
9.1 Rengöring av vattenintagsfilter 7
9.2 Rengoring av ventilationskanaler 7
9.3 Smorjning av kopplingar 7
10 FÖRVARING 7
11 FELSOKNING 8

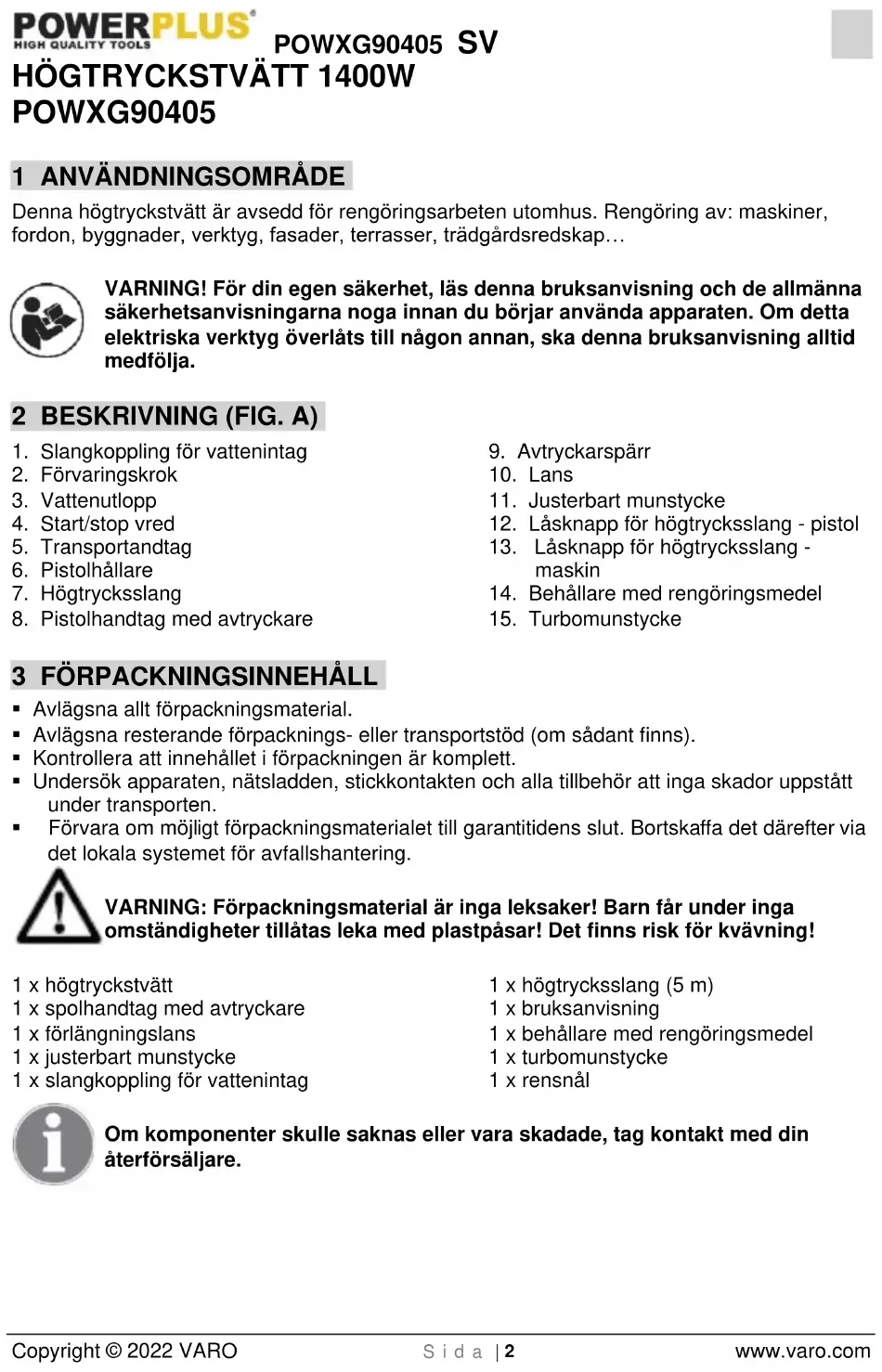

HÖGTRYCKSTVÄTT 1400W POWXG90405

1 ANVÄNDNINGSOMRÄDE

Denna högtryckstvatt ar avsedd for rengöringsarbeten utomhus. Rengöring av: maskiner, fordon, byggnader, verktyg, fasader, terrasser, trädgårdsredskap...

WARNING! För din egen sakerhet,LEASE nenna bruksanvising och de allmanna sakerhetsanvisingarna noga innan du börjar använda apparaten. Om detta elektriska verktyg überlåts till nagon annan, skä denna bruksanvising alltid medfolja.

2 BESKRIVNING (FIG. A)

1. Slangkoppling for vattenintag
2. Forvaringskrok
3. Vattenutlopp
4. Start/stop vred
5. Transportandtag
6. Pistolhällare
7. Hogtrycksslang

8. Pistolhandtag med avtryckare

9. Avtryckarsparr

10. Lans
11. Justerbart munstycke
12. Lasknapp for hogtrycksslang - pistol
13. Lasknapp for hogtrycksslang -maskin
14. Behçllare med rengöringsmedel
15. Turbomunstycke

3 FÖRPACKNINGSINNEHÄLL

• Avlagsna allt forpackningsmaterial.
• Avlagsna resterande forpacknings-ller transportstod (om sadant finns).
• Kontrollera att innehallet i forpackningen ar komplett.
• Undersök apparaten, natsladden, stickkontakten och alla tillbehör att inga skador uppstätt under transporten.
• Förvara om möjigt forpackningsmaterialiet till garantitidens slut. Bortskaffa det)darefter via det lokala systemet for avfallschantering.

WARNING: Förpackningsmaterial ar inga leksaker! Barn fár under inga omständigheter tillåtas leka med plastpäsar! Det finns risk for kvävning!

1 x hogtryckstvatt
1 x spolhandtag med avtryckare
1 x forlangningslans
1 x justerbart munstycke
1 x slangkoppling for vattenintag

1 x hogtrycksslang (5 m)
1 x bruksanvisning
1 x behallare med rengöringsmedel
1 x turbomunstycke
1 x rensnal

Omkomponenterskulle saknasllervara skadade,tagkontaktmed din aterforsaljare.

4 EXTRA SÄKERHETSANVISNINGAR FÜR HÖGTRYCKSTVÄTTAR

Apparaten ar endast avsedd for privat bruk utomhus och INTE for kommersielt bruk.

• Håll apparaten borta frän värme, direkt solljus, fukt och regn, frost och vassa kanter.

• Lat inte personer som inte fätt utbildning i att använda en högtryckstvätt och som inte LAST bruksanyvisningen använda maskinen!

• Hogtryckstvattar fär inte användas av barn eller outbildad personal.

Barn maste overvakas for att sakerstalla att de inte leker med apparaten.

• Innan du startup maskinen kontrollera noga att den inte har nagra defekter. Om sä skullevara fallet, startainte maskinen och kontakta din lokala distributör.

• Kontrollera särskilt isoleringen av den elektriska kabeln som maste vara felfri och utan sprickor. Om elkabeln ar skadad ska den bytas ut vid att auktoriserat servicecenter.

VARNING: Hogtrycksstrålar kan vara farliga om de används felaktigt.
Högtrycksstrålen fär inte riktas mot personer, elektrisk utrustning ellen apparaten själv.

VARNING: Använd inte apparaten i narheten av personer som inte bär, skyddskläder.

Rikta aldrig hogtrycksstralen mot dig sjalv erler andra for att rengora klader ell skodon.
Häll lansen stadijt med báda händerna.
- Operatoren och andra personer i omedelbar narhet av platsen for rengöring maste vidta atgärder for att skydda sig mot att traffas av skräp som virvlar upp under användningen.
- Bär skyddsglasögon och skyddskläder nár du använder hogtryckstvätten.
- Dra stickkontakten ur eluttaget före unterhalb.
- For att garantera apparatens sakerhet, anvand endast originalreservdelar erer av tillverkaren godkanda reservdelar.
- Använd inte apparaten om en elkabel eller viktiga delar av apparaten ar skadade, t.ex. sakerhetsanordninger, högtrvcksslang aller spohandtag.
- Använd inte apparaten med våta händer. Om apparaten ar fuktig eller våt, koppla ur den omedelbart. Placera den aldrig i vatten.
- Däck och däcksventiler kan skadas av högtryckssträlen och explodera.
- Anyand aldrig maskinen i en omgivning dar det kan finnas en risk for explosion.
- Det ar inte tillåtet att rengöra ytor som innehäller asbest med högt tryck.
Hogtryckstvatten fár inte anvandas vid temperaturer under 0^

WARNING: Hogtrycksslangar, armaturer och kopplingar ar viktiga for apparatusens sakerhet. Använd endast södana slangar, armaturer och kopplingar som rekommenderas av tillverkaren.

VARNING: Otilrackliga frolängningskablar kan vara farliga. Kablar pa kabelvinda ske alltid vara helt utrullade for att forhindra att kabeln overhettas.

• Om en forlängningskabel används maste stickkontakten och uttaget vara vattensäkra och kabeln uppfylla nedan angivna krav på dimension och langd:

-1.0 mm² max. 12.5 m;
-1.5 mm² max. 20 m.

• Om elkabeln ar skadad maste den bytas ut av tillverkaren aller dennes serviceombud ull av liknande kvalificerad person for att undvika risker.

4.1 Elanslutning

Följande maste iakttas vid anslutting av hogtryckstvatten till elnatet:

Eluttaget ska ha installerats av en behoig elektriker och folia IEC 60.364-1.
- Det rekommenderas att apparatens strömtillforsel gär over en jordfelsbrytare som avbryter strömtillforseln om slackströmmen till jord skulle overstiga 30mA under 30 ms.

4.2 Vattenanslutting

• Anslutting till det allmanna natet sca folja lokala bestammelser.
  Vattenslangen kan anslutas till vattenledningsnat med ett hogsta tryck pa 12 bar.

Högtryckstvätten fär i Europa endast anslutas till dricksvattennätet, savida en forändamålet avsedd backventil har installerats, typ BA enlicht EN 1717. Längden på slangen mellan backventilen och Högtryckstvätten maste vara minst 10 meter für att kunna absorbera eventuella trycktoppar (minsta diameter 12 tum).

• Så snart vattnet passerat genom BA-ventilen, är det inte langre att anse som dricksvatten.

VIKTIGT! Använd uteslutande vattenutanfororeningar. Om det finns risk for sandpartiklar i intagsvattnet (t.ex.fran egen brunn), maste ett extra filter monteras.

4.3 Sakerhetsanordninger

• Avlastningsventilen reducerar trycket om det overstiger forinstallda varden.
• Avtryckarsparr (9) på spolhandtaget. Spolhandtaget (8) har en avtryckarsparr (9). När knappen är aktiverad kan spolhandtaget (8) inte användas.
• Ett overhettningsskydd skyddar motorn mot overbelastning. Maskinen startar om efter nagra minutesn ar motorn har svalnat.

5 MONTERINGSANVISNINGAR

I detta avsnitt beskrivs i detalj hur du gör hogtryckstvatten klar att använda.

5.1 Montering av forvaringskrok och pistolhällare

• Skjut forvaringskroken i sitt feste på den högra sidan.
• Skjut pistolhällaren i sitt feste pa den vänstra sidan.

5.2 Montering av lans och pistol (Fig. 1)

• Satt den forlängningsbara lansen på pistolen genom att skjuta på den och vrida den medurs. Kontrollera genom att forsoka dra isär de två delarna. Om de är korrekt monterade kan de inte rubbas.
• Satt det justerbara munstycket på den förlängningsbara lansen. Munstycket ar av snabbkopplingstyp (kammen på det justerbara munstycket maste passa in i lansens spar) och behöver bara tryckas kraftigt på lansen for att lásas på plats. Kontrollera genom att försöka dra isär de två delarna. Om de ar korrekt monterade kan de inte rubbas.

5.3 Montering av transporthandtag (Fig. 2)

1. Montera transporthandtaget på maskinen.
2. Fäst handtaget med de 2 skruvarna.
3. Montera den bakre forvaringskroken.
4. Krozen fästs med två skruvar,
5. Montera hoger och vänster hjul.

6 ANVÄNDNINGSANVISNINGAR

6.1 Anslutning av vattenslang (Fig. 3)

• Ta bort plastlocket innan vattenintagskopplingen ansluts till maskinen.
• Anslut vattenintagskopplingen (med inbyggt filter) till maskinen.
• Anslut därefter en trädgårdsslang med en snabbkoppling av standardtyp till vattenintagskopplingen.

6.2 Montering av hogtrycksslang (Fig. 4)

1. Anslut hogtrycksslangen till spolhandtaget och till maskinen.
2. Lossa högtrycksslangen genom att trycka på spärrhaken (A) eller knappen (B).

6.3 Montering av Ians och munstycke

1. Tryck lansen i spelhandtaget.
2. När lansen ar isatt, vrid den. Varning: Se till att lansen sitter ordentligt fast i spelhandtaget.
3. Satt iett munstycke. Tryck det kraftigt på lansen. Kontrollera innan du aktiverar avtryckaren att munstycket sitter ordentlich fast.

6.4 Vattenanslutting

En vanlig 1/2" tradgardslang av minst 10 och höGST 25 m langd passar bra att anvanda.

VIKTIGT! Använd uteslutande vattenutanfororeningar. Om det finns risk for sandpartiklar i intagsvattnet (t.ex.fran egen brunn), bør ett extra filter monteras.

1. Låt vattnet rimna genom vattenslangen innan du ansluter den till maskinen for att Förhindra sand och smuts frän att tränga in i maskinen. Obs: Kontrollera att filret År isatt i vattenintagsröret och att filret inte År igensatt.
2. Anslut vattenslangen till vattenkranen med hjälp av snabbkopplingen (intagsvatten, max. tryck: 12 bar, max. temperatur: 50^ ).
3. Satt på vattnet.

6.5 Igangsattning och avstängning av hogtryckstvätten

Spolhandtaget och lansen paverkas av en rekylkraft under drift och maste hallas ordentligt fast med bada handerna.

VIKTIGT: Rikta munstycket mot marken.

Högtryckstvätten ar utrustad med att automatiskt start/stopp-system, beroende av vattentrycket.

1. Kontrollera att maskinen stared i uppratt lage. OBS: Placera inte maskinen i hegt gras!
2. Lossa avtryckarsparren.
3. Tryck in avtryckaren på pistolhandtaget och låt vattnet rimna tills all luft har gätt ur vattenslangen.
4. Vrid start/stopp-vredet at hoger (medurs) for att starta hogtryckspumpen.
5. Tryck in avtryckaren pa spelhandtaget.
6. Trycket på ytan som skarengoras reglerar man genom att andra munstyckets avstand till ytan. Tack inte over maskinen under drift och anvand den inte i ett rum utan tillracklig ventilation!

OBS: Om maskinen skå lämnas eller inte användas under 5 minuter, maste den stängas av genom att vrida start/stopp-vredet (4) i lage "O".

1. Vrid start/stopp-vredet at vänster (moturs) i lage «O".
2. Dra stickkontakten ur eluttaget.
3. Stäng av vattentillförseln och tryck på avtryckaren på spolhandtaget für att lätta på trycket i maskinen.
4. Lås spelhandtaget med avtryckarsparren. (Fig. 5)
   När du släpper upp avtryckaren på spelhandtaget stannar maskinen automatiskt. Maskinenkommen att starta igen om du äter trycker på avtryckaren.

6.6 Justerbart munstycke (Fig. 6)

Justerbart munstycke kan stallas om genom att vrida på det.

VARNING: Ställ inte om munstycket under drift För att undvika att högtrycksstrålentraffar handen.

7 TEKNISKA DATA

	POWXG90405
Typ av motor	Borstmotor
Tryck (Mpa)	8
Max. tryck (Mpa)	11
Spanning	220-240 V / 50 Hz
Effekt	1400 W
Flöde	6,5 L/min
Vattentemperatur	Max 50°C
Vikt	5,8 kg

8 BULLER

Bulleremissionsvarden uppmatta enligt tillamplig standard. (K = 3)

Ljudtrycksniva LpA 75 dB(A)

Ljudeffektnivà LwA 88 dB(A)

OBS! Bär hörskyydd nár ljudtrycket overstiger 85 dB(A).

aw (Vibration)

2,1 m/s²

K = 1,5 m/s²

9 RENGÖRING OCH UNDERHÄLL

WARNING! Dra alltid stickkontakten ur eluttaget fore underhall aller rengöring.

For att tillforsakra en lang och problemfri livslangd for maskinen, ger vi foljande rad:

Spola ur vattenslang, hogtrycksslang, lans och tillbehör fore montering.
- Bengör kopplingarna från damm och sand.
- Rengör alltid munstyckena after användning.

Reparationer maste alltid goras av en auktoriserad verkstad med anvandning av originalreservdeler.

9.1 Rengöring av vattenintagsfilter

• Rengör vattenintagsfiltret regelbundet. Skölj med vatten für att avlågsna smuts och skråp.

WARNING: Urakltätenhet att satta i filtret gör garantin ogiltig.

9.2 Rengöring av ventilationskanaler

Maskinen sha hallas ren sa att kyluften fritt kan passera genom maskinens ventilationskanaler.

For att sakerstalla en enkel anslutning och att o-ringar inte torkar, bör kopplingarna smörjas regelbundet.

10 FÖRVARING

Maskinen bör Förvaras iett frostfritt utrémme!

Pump, slang och tillbehör skä alltid tommas på vatten innan de forvaras enligt foljande:

1. Stäng av maskinen (Vrid på "O" på strömbrytaren) och lossa vattenslang och munstycke.

2. Starta Åter maskinen och tryck in avtryckaren på spelhandtaget. Låt maskinen gå tills inget mer vattenkommen ut genom spelhandtaget.

3. Stang av maskinen, dra ur stickkontakten och vinda upp slang och kabel.

4. Placera spelhandtag, lans, munstycken och andra tillbehör i hällarna på maskinen. Kroken kan användas for förvaring av slang och sladd.

Om maskinen av misstag skulle frysa, blir det nodvändigt att kontrollera att den inte fatt skador.

WARNING: Starta aldrig en frusen maskin. Frostskador tacks inte av garantin!

11 FELSÖKNING

PROBLEM	MÖJLIG ORSAK	REKOMMENDERAD ÅTGÄRD
Maskinen startar inte	Stickkontakten ej isatt	Sätt i stickkontakten.
	Eluttaget defekt	Försök ett annat uttag.
	Förlängningskabel defekt	Testautan förlängningskabel.
Trycket varierar	Pumpen suger in luft	Kolla att slangar och kopplingar és lufttäta.
	Ventiler smutsiga, slitna eller har fastnat	Kontakta serviceverkstad.
	Vattentillförsel ej tillräcklig	Höj vattentrycket, kolla att trädgårdsslang ej blockerad och/eller byt till störreslangdimension.
	Pumpens packningar slitna	Kontakta serviceverkstad.
Maskinen stannar	Felaktig nätspänning	Kolla att nätspänning likes med den på märkplåten angivna.
	Värmesäkring har utlösts	Låt maskinen svalna under 5 minutes.
	Munstycke delvis igensatt	Rengör munstycke med en rensnål och genom att spruta vatten baklänges genom munstycket.
	Förhöjt amperetal	Testautan förlängningskabel.
Maskinen går ojemnt	Luft i intagsslang/pump	Låt maskinen gå med handtaget intryckt tills normalt arbetstryck uppnås.
	Otilräcklig vattentillförsel für maskinens behov	Höj vattentrycket, kolla att trädgårdsslang ej blockerad och/eller byt till störreslangdimension.
	Munstycke delvis igensatt	Rengör munstycke med en rensnål och genom att spruta vatten baklänges genom munstycket.
	Vattenfilter igensatt	Rengör filtret.
	Slangen böjd	Räta ut slangen.
Maskinen stannar och startar ofter av sig själv	Pump och/eller sprutpistolläcker	Kontakta serviceverkstad.
	Ingen vattenillförsel	Anslut vattenintag.
Maskinen startar men inget vattenkommen ut	Vattenfilter igensatt	Rengör filtret.
	Munstycke igensatt	Rengör munstycke med en rensnål och genom att spruta vatten baklänges genom munstycket.
