NAVODILA ZA UPORABO POWXG90405 PowerPlus

4.1 Hlavni elektrické pripojeni

6.1 Pripojeni zahradni hadice (obr. 3)

4.1 Povezava z elektricnim omrezejem 3
4.2 Priključek za vodo 4
4.3 Varnostni mehanizem 4

5 SESTAVLJANJE 4

5.1 Namestitev drzala za pistolo and gun holder 4
5.2 Sestavljanje pistole (sika 1) 4
5.3 Namestitev rocaja za voziček (slika 2) 4

6 UPORABA 5
6.1 Namestitev vrtne cevi (slika 3) 5
6.2 Namestitev visokotlačne cevi (slika 4) 5
6.3 Namestitev podaljsevalnega nastavka in šobe 5
6.4 Priklop vode 5
6.5 Zagon/zaustavitev stroja 5
6.6 Nastavljiva šoba (slika 6) 6
7 TEHNICNI PODATKI 6
8 HRUP 6
9 VZDRZEVANJE IN CiSČENJE 7
9.1 Cišćenje filtra na dovodu 7
9.2 Cišćenje zracnih rež 7
9.3 Mazanje spojk 7
10 SHRANJEVANJE 7
11 ODPRAVLJANJE TEZAV 8

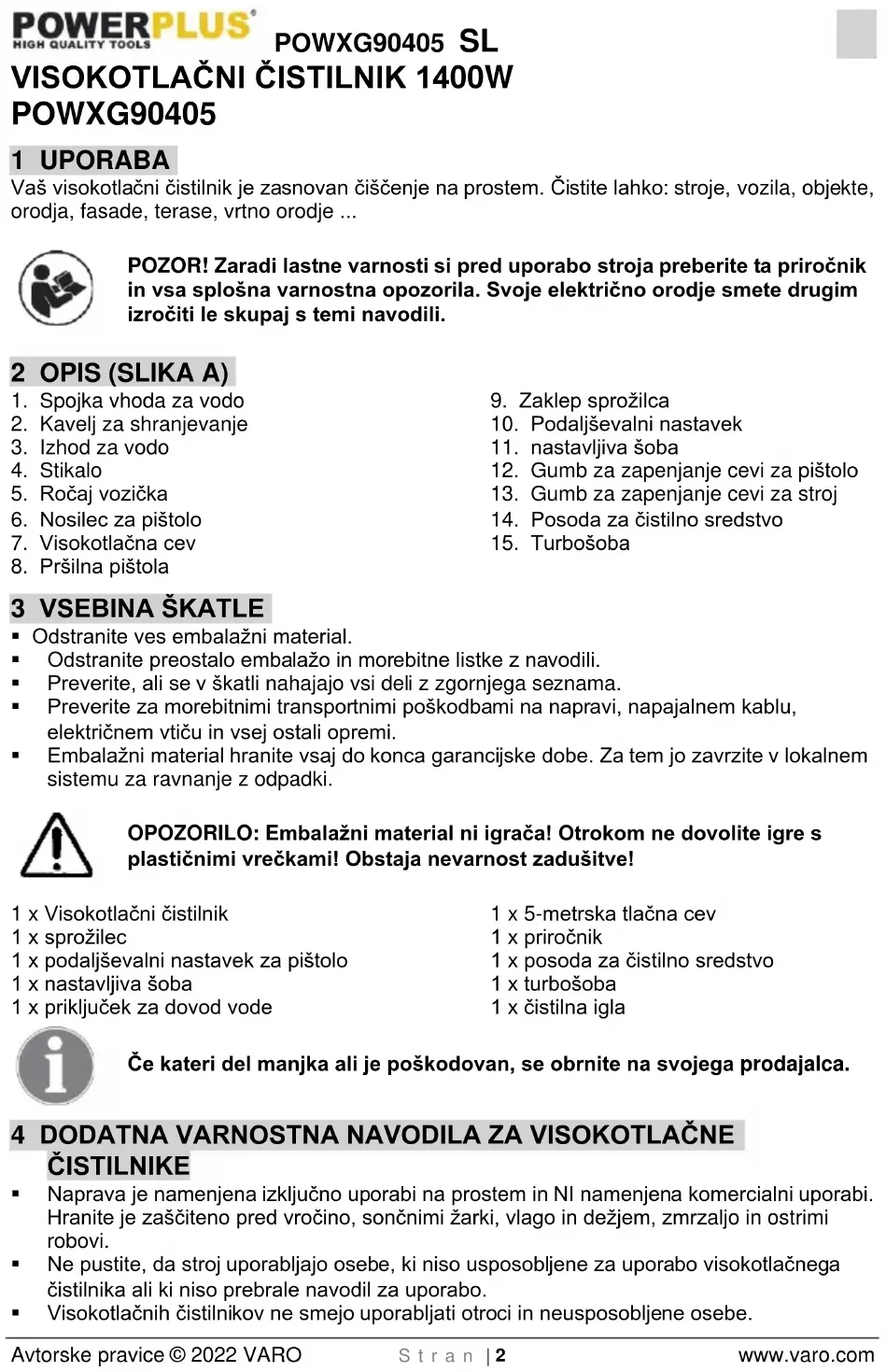

VISOKOTLAČNI ČISTILNIK 1400W POWXG90405

1UPORABA

Vaš visokotlačni Čistilnik je zasnovan Čišćenje na prostem. Čistite lahko: stroje, vozila, objekte, orodja, fasade, terase, vrtno orodje ...

POZOR! Zaradi lastne varnosti si pred uporabo stroja preberite ta priročnik in vsa splošna varnostna opozorila. Svoje elektricno orodje smete drugim izročiti le skupaj s temi navodili.

2 OPIS (SLIKA A)

1. Spojka vhoda za vodo
2. Kavelj za shranjevanje
3. Izhod za vodo
4. Stikalo
5. Ročaj vožicka
6. Nosilec za pistolo
7. Visokotlačna cev

8. Pršilna pistola

9. Zaklep sprožilca

10. Podajsevalni nastavek

11. nastavljiva šoba
12. Gumb za zapenjanje cevi za pistolo
13. Gumb za zapenjanje cevi za stroj
14. Posoda za cistilno sredstvo
15. Turbošoba

3 VSEBINA ŠKATLE

• Odstranite ves embalazni material.
• Odstranite preostalo embalazo in morebitne listke z navodili.
  Preverite, ali se v škatli nahajajo vsi deli z zgornjegaseznama.
• Preverite za morebitnimi transporte nimi poškodbami na napravi, napajalnem kablu, elektrichem vtiču in vsej ostali opremi.
• Embalazni material hranite vsaj do konca garancijske dobe. Za tem jo zavrzite v lokalmem systemdu za ravnanje z odpadki.

OPOZORILO: Embalažni material ni igrača! Otrokom ne dovolite igre s plastićnimi vrečkami! Obstaja nevarnost zadusitve!

1 x Visokotlačni Čistilnik

1 x posoda za Čistilno sredstvo

1 x nastavljiva šoba

1xturboosoba

• Naprava je namenjena izključno uporabi na prostem in NI namenjena komercialni uporabi. Hranite je zašciteno pred vročino, sončimižarki, vlago in dežjem, zmrzaljo in ostrimi robovi.
• Ne pustite, da stroj uporabljajo osebe, ki niso usposobljene za uporabo visokotlačnega Čistilnika ali ki niso prebrale navodil za uporabo.

• Visokotlačnih Čistilnikov ne smejo uporabljati otroci in neusposobljene osebe.

• Otroke je treba nadzorovati in prepreci, da bi se z napravo igrali.

• Pred zagonom naprave ga pozorno preglejte za morebitnimi napakami. Če najdete kakšno napako, naprave ne zaženite, ampak se obrnite na lokalnega distributeria.
  Preverite zlasti, ali je izolacija na elektricnem kablu brezhibna in brez vsakrsnih razpok. Ce je elektrici kabel poškodovan, se obrnite na lokalni pooblasceni servis.

OPOZORILO: Visokotlačni curek je lahko v primeru nepravilne uporabe nevaren. Curka ne usmerjaje proti osebam, elektrčnim napravam pod napetostjo ali samemu Čistilniku.

OPOZORILO: Naprave ne uporabljajte v blizini drugih oseb, ce te ne nosijo zašcitne obleke.

Curka ne usmerjaje proti sebi ali drugim z namenom cišćenja obleke ali obutve.
Nastavek za prsenie trdno drzite z obema rokama.
- Upravljalec in vse osebe, ki se nahajao v blizini mesta cischenja, se morajo zašcititi pred delci, ki bi jih lahko zadeli med uporabo naprave.
Pri uporabi te naprave nosite zašcitna očala in zašcitno obleko.
- Napravo odklopite z elektricnega napajania, preden izvedete uporabniisko yzdrzevanie.
- Poskrbite za varnost naprave, tak da uporabljate le pristne nadomestne, ki jih je izdelal ali odobril proizvajalec naprave.
- Naprave ne uporabljaje, ce so napajalni kabel ali pomembni deli naprave poškodovani, npr, varnostna naprava, visokotlačna cey ali sprožilna pistola.
- Naprave ne uporabljajte z mokrimi rokami. Če je naprava vlažna ali mokra, jo takoj odklopite. Ne namakaite je y vodo.
- Visokotlačni curek lahko poskoduje pnevmatike in ventilke pnevmatik, zaradi Česar lahko tudi počijo.
Strojia nikoli ne uporabliaite y okoliu, kier obstaia nevarnost eksplozije.
- Cišćenie povrsin, ki vsebujejo azbest, z visokotlačnim curkom ni dovoljeno.
Visokotlačnega Čistilnka ni dovoljeno uporabliati pri temperaturah, nizijh od 0 °C.

OPOZORILO: Visokotlačne cevi, finge in speljke so pomembne za varnost naprave. Uporabljaje le cevi, finge in speljke, ki jih priporoča proizvajalec.

OPOZORILO: Neustrezni podaljsevalni kabli so lahko nevarni. Kable na kolutih je pred delom zmeraj treba povsem odviti, da preprećimo njihovo pregrevanje.

• Ce uporabljate podaljšek, morata biti vtč in vtčnica vodotesna in ustrezati spodaj navedenim zahtevam za dolžino in mere kabla.

-1,0 mm², Najvec 12,5 m
-1.5 mm², najvec 20 m

• Ce je elektrichi kabel poškodovan, ga mora zamenjati proizvajalec ali njegov servisi predstavnik ali podobno usposobljena oseba, da bi prepreci li nasrečo.

4.1 Povezava z elektricnim omrezejem

Pri prikljucitvi visokotlačnega Čistilnka na elektrčno omrežje je treba upoševati naslednje.

• Elektrico vticnico je moral namestiti usposobljen elektricar in mora ustrezati standardu IEC 60364-1.
• Priporočamo, da elektricno napajanje te naprave vkljucije zašcitno stikalo na diferencni tok, ki bo napajanje prekinila,Če bi uhajanie toka v ozemljitev 30 ms presegalo 30 mA.

• Napravo je treba priklopiti na javno vodovodno omrežje skladno z veljavnimi predpisi.
  Dovodno cev je treba prikljuciti na vodovodno omrezej z najvecjm tlakom na dovodu 12 barov.

Ta visokotlačni Čistilnik je v Evropi dovoljeno prikljuciti na vodovodno omrežje le, ce ima prikljucen ustrezno napravo za preprečevanje povratnega toka vrste BA skladno s standardom EN 1717. Dolžina cevi med napravo za preprečevanje povratnega toka in visokotlačnim Čistilnikom mora biti vsaj 10 metrov, da lahko

absorbira morebitne tlache konice (premer najmanj 1 / 2 palca).

Takoj, ko voda steče skozi ventil BA, te vode ne smete vec smatrati kot pitne.

POMEMBNO! Uporabljajte le vodo brez necistoc. Ce obstaja tveganje, da so v dovodni vodi pesceni delci (npr. iz vašega vodnjaka), je treba namestiti dodatni filter.

4.3 Varnostni mehanizem

Razbremenilni ventil lahko zmanja tlak, ce ta preseze predhodno nastavljeno vrednost.
- Blokirna naprava na sprožilni pistoli (9): sprožilna pištola (8) vključuje blokirno napravo (9). Ko je privit vijačni vzvod, sprožilne pistole (8) ni mogoće uporabljati.
- Toplotno tipalo šciti motor pred preobremenitvijo. Stroj se bo znova zignal po nekaj minutah, ko se je toplotno tipalo ohladilo.

5 SESTAVLJANJE

To poglavje bo podrobno razložilo, kako visokotlačni cistilnik pripravite za uporabo.

5.1 Namestitev držala za pistolo and gun holder

V pistolo vstavite podaljsevalno lanceto. Pritisnite podaljsevalno lanceto v pistolo in jozasucite v smeri urnih kazalcev. Ko sta dela pistole pravilno spojena, jih ne morete lociti z vlecenjem iz pistole.
- Nastavljivo pršilno šobovostavite v podaljsevalnolanceto. Ima priključek za hitro spajanje, tak da jo morate preprosto močno pritisniti na podaljsevalnolanceto, tak da se zapne na svoje mesto. Ko sta dela pištole pravilno spojena (nastavljiva pršilna šoba se mora prilegati v režo na podaljsevalni lanceti), delov ne morete ločiti, tak da poskusate podaljsevalnolanceto preprosto izvleči iz pištole.

5.3 Namestitev ročaja za voziček (slika 2)

1. Namestite ročaj vozička na stroj.
2. Prirdite ga s 2 vijaki.
3. Place the rear accessory hook
4. Secure the hook with two screws
5. Attach the right and left wheel.

6UPORABA

6.1 Namestitev vrtne cevi (slika 3)

• Preden priključek za dovod vode namestite na visokotlačni Čistilnik, odstranite plastici niPokrovček.
• Na visokotlačni Čistilnik namestite priključek cevi (z vdelanim filtrom).
• Priklujcite vrtno cev s standardno hitro spojko.

6.2 Namestitev visokotlačne cevi (slika 4)

1. Visokotlačno cev namestite na sprožilno pištolo in na stroj.
2. Visokotlačno cev odklopite tak, da pritisnete na zatikalo (A) ali gumb (B).

6.3 Namestitev podaljsevalnega nastavka in硬度

1. Potisnite podališevalni nastavek v sprožilno pistolo
2. Ko je vstavljen, ga obrnite. Pozor: preverite, ali je podaljsevalni nastavek pravilno pritrjen na pistolo.
3. Pritrdite šobe. Močno ga pritisnite na lanceto Preden aktivirate sprožilec preverite, ali je šoba pravilno pritrijena.

6.4 Priklop vode

Primerna je navadna 1/2-palcnva vrtna cev dolzine majmanj 10m in Najvec 25m

POMEMBNO! Uporablajte le vodo brez necistoč. Če obstaja tveganje, da so v dovodni vodi pešćeni delci (npr. iz vašega vodnjaka), je treba namestiti dodatni filter.

1. Pustite, da voda teče skozi vodno cevi, preden jo priključite na stroj, da bi preprečili vstop peska in umazanje v stroj. Opozorilo: Preverite, ali je filter namešcen v cev za dovod yode in ali nj zamašen.
2. Prikljucite cev za vodo na vodovod s hitrim priključkom (dovod vode, največji tlak: 12 barov, naivečja temperatura: 50^ ).
3. Odprite vodo.

6.5 Zagon/zaustavitev stroja

Sprozilno pistolo in podaljsevalni nastavek vam med uporabo lahko sune iz rok - zato ju zmeraj trdno držite z obema rokama.

POMEMBNO! Sobo usmerite v tla.

Ta visokotlačni Čistilnik je opremljen sistemom samodejnega zagona/zaustavitve glede na vodni tlak.

1. Preverite, ali je stroj v vravnanem položaju. OPOMBA: Stroja ne postavlajte v visoko travol.
2. Sprostite zaklep sprožilca.
3. Aktiviraje sprozilec sprozilne pistole in pustite, da voda tece, dokler iz cevi ne izpiha ysega zraka.
4. Stikalo za zagon/zaustavitev preklopite y desno.

5. Aktiviraje sprozilec sprozilne pistole.

6. Razdaljo in s tem tlak brizganja iz šobe zmeraj prerilagodite glede na povrsino, ki jo Čistite Stroja med uporabo ne prekrivajte in ga ne uporabljaje v zaptem prostoru brez ustreznega prezračevanja!

OPOMBA: Če stroi pustite stati oziroma ga ne uporabljate 5 minut, ga je treba izklopiti s stikalom za zagon/zaustavitev (4), znak «O«:

1. Stikalo za zagon/zaustavitev preklopite v levo (O).
2. Odklopite elektrichi nvi tic iz vticnice.
3. Izklopite dovod vode in aktivirajte sprozilec sprozilne pistole, da iz stroja izpustite tlak.
4. Zaklenite sprozilno pistolo. (silka 5)

Ko sprostite sprozilec sprozilne pistole, se stroj samodejno zaustavi. Stroj se bo znova zagnal, ko znova aktivirate sprozilno pistolo.

6.6 Nastavljiva šoba (slika 6)

Tlak nastavljiva šoba je mogoče nastaviti, takо da šobo obračate.

OPOZORILO: tega ne počnite med uporabo stroja, da ne bi curek zadel ob vašo roko.

7 TEHNIČNI PODATKI

	POWXG90405
VRSTA motorja	Motor s šćetakami
Tlak (Mpa)	8
Največji tlak (Mpa)	11
Napetost	220-240 V / 50 Hz
Moč	1400 W
Pretok	6,5 L/min
Temperatura vode	Maks. 50°C
Teža	5,8 kg

8 HRUP

Vrednosti emisij hrupa, izmerjene skladno z zadevnim standardom. (K=3)

Stopnja akusticnegalaka LpA 75 dB(A)

Stopnja akustične moci LwA 88 dB(A)

POZOR! Nosite zašcito za sluh, Če akustićni tlak hrupa naprave preseze 85 dB(A).

aw (vibracij):

2,1 m/s²

K = 1,5m / s^2

9 VZDRŽEVANJE IN ČIŠÇENJE

OPOZORILO! Elektrichi nvič zmeraj odklopite iz vticnice pred vzdhrževanjem ali cisčenjem.

Poskrbite za dolgo in netežavno Življenjsko dobo stroja, tak da upostevate naslednje napotke.

Pred namestitvjo zmeraj sperite vodno cev, visokotlačno cev, pršilni podaljsevalni nastavek in nastavke.
- S prikrlučkov očistite prah in pesek.
Ocistite sobe.

Vsakrsna popravila mora zmeraj izvesti pooblasceni servis in pri tem uporabiti pristne nadomestne dele.

9.1 Cišenje filtra na dovodu

• Filter za dovod vode redno Čistite pod tekoco vodo, da odstranite umazanijo in smeti.

POZOR: Če filtrne ne namestite, boste razveljavili garancijo.

9.2 Cischenje zračnih rež

Stroj je treba vzdrrzevati cist, takao da lahko zrak za hlajenje prosto tece skozi reze stroja.

9.3 Mazanje spojk

Poskrbite, da bo priklaplanje zmeraj preprosto in da se O-obroci ne bodo posusili, takao da jih redno mazete.

10 SHRANJEVANJE

Crpalko, cevi in druge nastavke je treba zmeraj izprazniti, preden jih shranite, po naslednjih navodilih.

1. Zaustavite stroj (Obrnite stikalo «O« za zagon/zaustavitev in odklopite cev in šobo.
2. Znova zaženite stroj in aktivirajte sprožilec sprožilne pistole. Pustite stroj zagnan, dokler iz sprožilne pistole ne teče vec yoda.
3. Zaustavite stroj, ga izključite in zvjte cev ter kabel.
4. Sprožilno pistolo, podaljsevalni nastavek in druge nastavke namestite na držala na stroju. Držalo lahko uporabite za shranjevanje cevi in kabla.

SIMPTOM	VZROK	PRIPOROČENI UKREP
Stroj se ne zažene.	Stroj ni priključen na napajanje.	Priključite stroj na napajanje.
	Okvarjeni priključek.	Poskusite z drugim priključkom.
	Okvarjen podaljšek.	Poskusite brez podaljška.
Nihanje tlaka.	Črpalka sesa zrak.	Preverite, ali so cevi in priključki zatesnjeni.
	Ventili so umazani, obrabljeni ali blokirani.	Obrnite se na majblžjega serviserja.
	Dovod vode ni zadosten.	Povečajte vodni tlak, preverite, ali je vrtna cev morda zamašena in ali priklopite većjo cev.
	Tesnila Črpalke so obrabljena.	Obrnite se na majblžjega serviserja.
Stroj se izklaplja.	Neustrezna napetost v elektrichem omrežju ustreza napetosti na nazivni plošćici.	Preverite, ali napetost v elektrichem omrežju ustreza napetosti na nazivni plošćici.
	Aktivirano je toplotno tipalo.	Pustite stroj stati 5 minut, da se ohladi.
	Šoba je delno zamašena.	Šobo očistite z iglo in z brizganjem vode nazaj skoznjo.
	Povečana jakost toka.	Poskusite brez podaljška.
Stroj pulzira.	Zrak v dovodni cevi/črpalki.	Pustite, da stroj teće z odprtim sprožilcem, dokler znova ne pridobi pravilnegа delovnega tlaka.
	Nezadostni dovod vode izvodovoda.	Povečajte vodni tlak, preverite, ali je vrtna cev morda zamašena in ali priklopite većjo cev.
	Šoba je delno zamašena.	Šobo očistite z iglo in z brizganjem vode nazaj skoznjo.
	Vodni filter je zamašen.	Očistite filter.
	Cev je prepognjena.	Poravnajte cev.
Stroj se pogosto sam zažene in zaustavi.	Črpalka in/ali sprežilna pištola pušćata.	Obrnite se na majblžjega serviserja.
	Ni dovoda vode.	Stroj priključite na dovod vode.
Stroj se zažene, vendar ne brizga vode.	Vodni filter je zamašen.	Očistite filter
	Šoba je delno zamašena.	Šobo očistite z iglo in z brizganjem vode nazaj skoznjo.
