MANUAL DE UTILIZARE POWXG90405 PowerPlus

1 DOMENII DE UTILIZARE 2
2 DESCRIERE (FIG. A) 2
3 CONTINUTUL PACHETULUI 2
4 INSTRUCTION SUPPLEMENTARE DE SIGURAN'TA PRIVIND APARATELE DE SPALAT CU INALTAPRESIUNE 2
4.1 Conectarea la reteaua electrica 4
4.2 Racordarea la apa 4
4.3 Dispositive de siguranta 4
5 MONTAREA 4
5.1 Montarea cârligului pentru depositateși a suportului pentru pistol............ 4
5.2 Montarea pistolului (Fig. 1) 4
5.3 Montarea manerului pentru deplasare pe roti (Fig. 2) 5
6 MOD DE UTILIZARE 5
6.1 Racordarea unui furtun de stropit (Fig. 3) 5
6.2 Montarea furtunului de inalta presiune (Fig. 4) 5
6.3 Montarea Iancii si a duzei 5
6.4 Racordarea la apa 5
6.5 Pornirea / oprirea aparatului 5
6.6 Duză reglabile (Fig. 6) 6
7 DATE TEHNICE 6
8 ZGOMOT 6
9 INTRETINEREA SICURATAREA 7
9.1 Curățarea filtrului de alimentare 7
9.2 Curățarea orificiilor de ventilatie 7
9.3 Ungerea racordurilor 7
10 DEPOZITAREA 7
11 DEPANARE 8

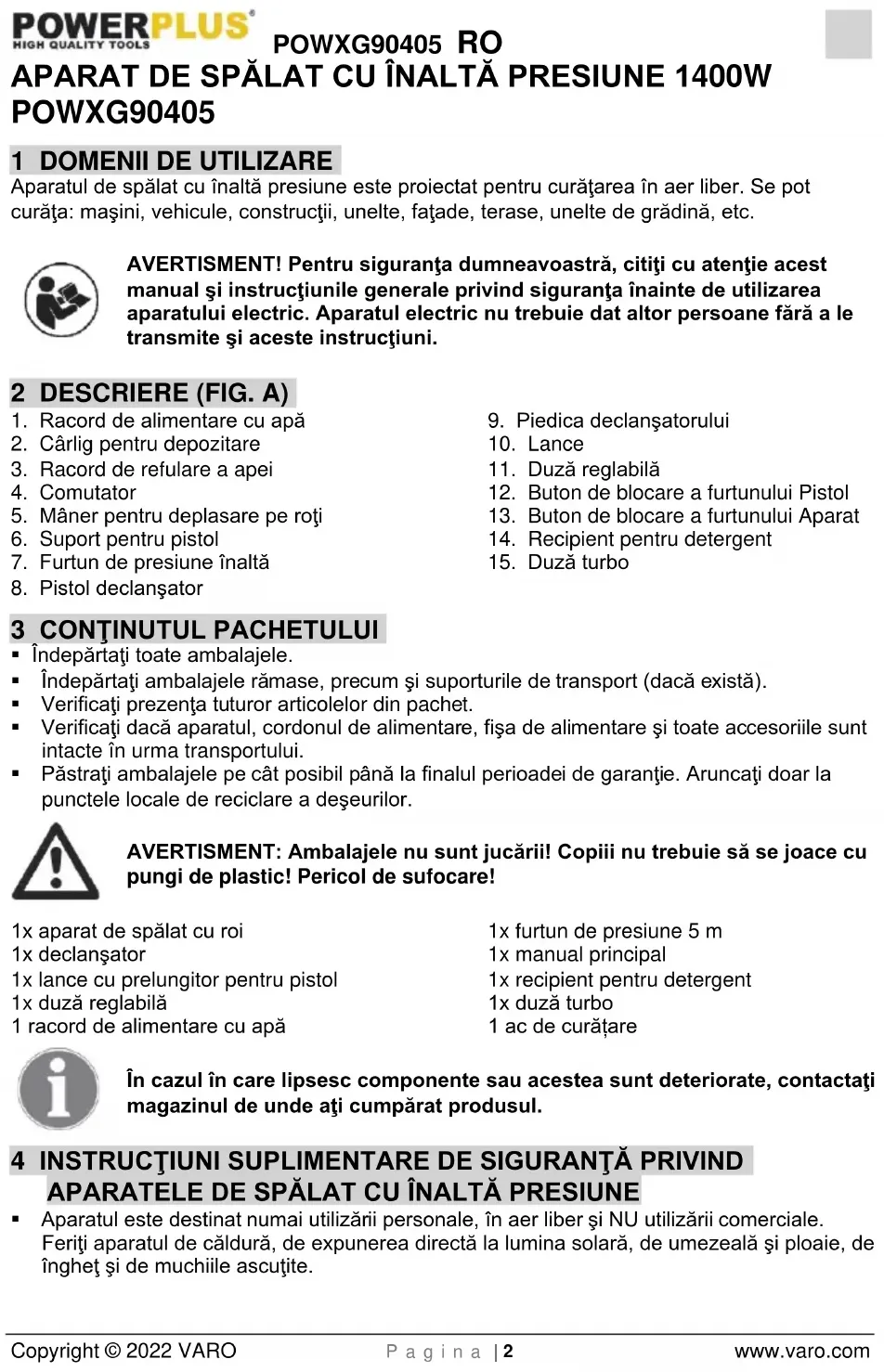

APARAT DE SPÁLAT CU INALTÁ PRESIUNE 1400W POWXG90405

1 DOMENII DE UTILIZARE

Aparatul de spalat cu inalta presiune este proiectat pentru curataea in aer liber. Se pot curata: masini, vehicule, constructi, unelte, faade, terase, unelte de gradina, etc.

AVERTISMENT! Pouru siguranta dumneavoastră, citi ci cu atenție acest manual Şi instruciunile generale privind siguranta inainte de utilizesarea aparatului electric. Aparatul electric nu trebuie dat altero persone fãrã a le transmite Şi aceste instructiuni.

2 DESCRIERE (FIG. A)

1. Racord de alimentare cu apă
2. Cârlig pentru deposizare
3. Racord de refulare a apei
4. Comutator
5. Maner pentru deplasare pe roti
6. Suport pentru pistol
7. Furtun de presiune inalta

8. Pistol declansator

9. Piedica declansatorului

10. Lance
11. Duză reglabilă
12. Buton de blocare a furtunului Pistol
13. Buton de blocare a furtunului Aparat
14. Recipient pentru detergent
15. Duză turbo

3 CONTINUTUL PACHETULUI

• Indepartati toate ambalajele.
• Indepartaţi ambalajele rămase, precumși suporturile de transport (dacă există).
• Verificati prezena tuturor articolelor din pachet.
  Verificati dacaparatul, cordonul de alimentare, fsa de alimentare sstoate accesoriile sunt intacte in urma transportului.
• Păstrați ambalajele pe CAT posibil până la finalul perioadei de garantție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucarii! Copii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

1x aparat de spalat cu roi
1x declansator
1x lance cu prelimungitor pentru pistol
1xduza reglabila
1 racord de alimentare cu apa

1x furtun de presiune 5 m
1x manual principal
1x recipient pentru detergent
1x duza turbo
1 ac de curatare

In cazul in care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde aşi cumparat produsul.

4 INSTRUCTIONSU SUPPLEMENTARE DE SIGURANă PRIVIND APARATELE DE SPÁLAT CU INALTÀ PRESIUNE

• Aparatul este destinat numai utilizarii personale, in aer liber 山 NU utilizarii commerciale. Feriti aparatul de caldură, de expunerea directă la lumina solară, de umezeală 山 ploaie, de ingheț 山 de muchiile ascuțite.

POWXG90405 RO

• Nu permittedzi utilizes area aparatului de catre persone care nu au fost instruite cu privire la utilizes area unui aparat de spalat cu inalta presiune si care nu au citit manualul de instructiuni!
• Aparatele de spalat cu inalta presiune nu trebuie folosite de copii sau de catre persone necalificate.
  Copi jtrebuie suprayegheati, pentru a evita Joaca cu aparatul.
• Inainte de pornirea aparatului, verificati cu atentie dacă nu prezintă defectiuni. In caz ca observati defectiuni, nu porniti aparatul si adresati-vă distribuiitorului local.
• Verificazioni in special izolata cablului electric. Aceasta nu trebuie sã prezinte niciun fel de defeciuni si fisuri. In cazul in care cablul electric este deteriorat, acesta trebuie lnlocuit de un centru de service autorizat local.

AVERTISMENT: Jeturile de inaltá presiune pot fi periculoase in caz de utilizes incorectă. Jetul nu trebuie direcţionalat câtre oameni, echipament electric sub tensiune sau chiar câtre aparat.

AVERTISMENT: Nu folosiţi aparatul in preajma oamenilor in afara cazului in care aceşția poartă imbracáminte de proteție

• Nu direc tionati jetul catre dumneavoastr sau catre alte persone pentru a va curata incaltaminteaa sau imbracaminteea
  Tineti ferm lancea de pulverizare, cu ambele maii.
• Operatorul Şi orice persona din imediata apropiere a locului de curătare trebuie sa ia masuri de protectie pentru a nu fi lovit de fragmente dislocate în timul Utilizarii.
  In timpul utilizarii, purtati ochelari si imbracaminte de protectie.
  Inainte de a efectua lucrari de intretinere, deconnectati de la alimentarea cu energia.
• Pouru siguranta aparatului, utiliziţi doar piese originale de la producător sau aprobate de producțor.
• Nu utilizes aparatul dacă au fost deteriorate cabluri de alimentare sau componente importante, de ex. dispositive de siguranta, furtunul de inaltă presiune sau pistolul declansator.
• Nu utiliziati aparatul cu mainile ude. In caz ca aparatul este umed sau ud, deconectati-l imediat de la przyă. Nu introduceti aparatul in apă.
• Jetul de inaltä presiune poate deteriora pneurile Sau ventilele pneurilor, care pot exploda.
• Nu utilizati aparatul旨在 medji cu posibil pericol deexplozie.
• Este interzisă curătarea cu inaltă presiune a suprafetelor cu continut de azbest.
• Nuutilizati aparatul de spalat cu inalta presiune la temperaturi sub 0^

AVERTISMENT: Furtunurile de inaltă presiune, fitingurileși racordurile sunt importante pentru siguranta aparatului. Utilizati doar furtunuri, fitinguriși racorduri recomandate de producător.

AVERTISMENT: Prelungitoarele necorespunzatoare pot fi periculoase. Cablurile pe role trebuie derulate intotdeauna complet, pentru a evita supraicaltzirea cablurilor.

• In caz ca se utilizează un prelimungitor, fisași przytrebuie să fie etanseși sa respecte cerinteile privitoare la lungime si la dimensiunile cablului indicate mai jos.

-1.0 mm² max. 12.5 m
-1.5mm²max.20m

POWXG90405 RO

• In caz de defectare a cablului de alimentare, acesta trebuie inlocuit de câtre produçator sau de câtre agentul de service al acestuia, ori de câtre o alta personă cu calificare echivalentă, pentru evitarea pericolelor.

4.1 Conectarea la reteaua electrica

La connectarea aparatului de spalat cu inalta presiune la reteaua electrica, trebuie respectate urmatoarele:

Legatura electrica trebuie facutad e un electrician calificat, in conformitate cu IEC 60364-1.
- Se recomanda ca alimentarea cu energia a aparatului sa includă un disposizitiv de curent residual, care va intrerupe alimentarea dacă scurgerea de curent la impamcantare depășeste 30 mA, tamp de 30 ms.

4.2 Racordarea la apa

• Racordarea la reteaua publică în conformitate cu reglementările.
• Furtunul de alimentare poate fi racordat la reteaua de apacu o presiune maxima de alimentare de 12 bar.

Aparatul de spalat cu inalta presiune poate fi connectat la reteaua de apa potabila, numai in Europa, dacă se instalează o clapetă antiretur corespunzătoare, de tip BA in conformitate cu EN 1717. Lungimea furtunului intre clapeta antiretur si aparatul de spalat cu inalta presiune trebuie sa fie de cel putin 10 metri, pentru a

absorbi eventualele maxime de presiune (diametru min. 1 / 2 inch).

• Imediat după trecerea prin ventilul BA, apa respecțivă nu mai este consideră potabila.

IMPORTANT! Utilizathi numai apă lipsită de impuritatei. In cazul in care există riscul prezenței granulelor de nisip in apă de alimentare (de ex. din puțul propriu) este necessara montarea unui filtru supplementar.

4.3 Dispositive de siguranta

• Supapa de evacuare poate reduce presiunea, in cazul depasiri unor valor prestabilite.
• Siguranta pe pistolul declansator (9): Pistolul declansator (8) este prevazut cu o siguranta (9). La activarea butonului, pistolul declansator (8) poate fi actionat.
• Un senzor de temperatura protejează motorul impotrivara suprasarcinilor. Aparatul va reporni dupăcateva minute, după răcirea senzorului de temperatura.

5 MONTAREA

Acest capitol explică detaliat pregătirea pentru適用are a aparatului de spălat cu inaltă presiune.

5.1 Montarea carligului pentru depositare si a suportului pentru pistol

Glisati n suport caryligul pentru depositare, pe partea dreaptă.
Glisati suportul de pistol in suportul de pe partea stangă.

5.2 Montarea pistolului (Fig. 1)

• Introduciţi lancea cu prelungitor in pistol. Impingeti si răsuciţi in sens orar lancea cu prelungitor in pistol. După imbinarea corespunzătoare a pieselor, cele două componente nu mai pot fi separate extragându-le direct din pistol.
• Introduceți duza regilă de pulverizare în tija prelungitoare. Fiind de tipul „cupleare rapida“, este suficient și o impingeti manual, direct și cu putere pe tija prelungitoare până cánd se blochează în poziție. După cuplarea corespunzătoare a pieselor (duza regilăcu camă trebuie cuplata în fanta tijei prelungitoare), cele două componente nu mai pot fi separate extragându-le direct de pe tija prelungitoare.

5.3 Montarea manerului pentru deplasare pe roti (Fig. 2)

1. Asezati pe aparat manerul pentru deplasare pe roti.
2. Fixa menerul cu ajutorul celor 2 suruburi.
3. Positionati caryligul pentru accesorii spate.
4. Securizati cârligul cu două suruburi.
5. Montati roata din dreapta si cea din stanga.

6 MOD DE UTILIZARE

6.1 Racordarea unui furtun de stropit (Fig. 3)

• Inainte de a cupla racordul de alimentare cu apă la aparatul de spălat sub presiune, demonstrati capacul de plastic.
• Cuplati racordul de furtun (cu filtrul integrat) la aparatul de spalat sub presiune.
• Racordati furtunul de stropit cu ajutorul unui racord cu inchidere rapida obisnuit.

6.2 Montarea furtunului de inaltă presiune (Fig. 4)

1. Racordati furtunul de inalta presiune la pistolul declanşator si la aparat.
2. Desprindeti furtunul de inaltă presiune apăsând pe和地区 (A) sau pe butonul (B).

6.3 Montarea Iancii si a duzei

1. Impingeti lancea in pistolul declansator.
2. După ce a intrat, rotiti lancea. Atentie: Verificati dacă lancea este bine fixata de pistol.
3. Fixati duzele. Impingeti puternic pe lance. Inainte de actionarea declansatorului, verificati dacă duza este bine fixata.

6.4 Racordarea la apa

Poate fi utilizes un furtun de stropit grdina obisnuit de 1 / 2^ , de lungime minimă de 10 m Şi maxima de 25 m.

IMPORTANT! Utilizathi numai apă lipsită de impuritatei. In cazul in care există riscul prezenței granulelor de nisip in apo de alimentare (de ex. din puțul propriu) este necessara montarea unui filtru supplementar.

1. Inainte de racordarea furtunului de apă la aparat, lăsați apă sa curgă prin furtun, pentru a evita pătrunderea nisipuluiși a murdăriei în aparat. Notă: Verificata dacă filtrul este montat în conducţa de alimentare cu apăși dacă nu este colmatat.
2. Racordafturul de apla alimentarea cu apacu ajutrol unui racord cu inchidere rapida (alimentare cu apa, presiune max.: 12 bar, temperatura maxima: 50^)
3. Deschideti robinetul de apa.

6.5 Pornirea / oprirea aparatului

In timpul functionarii, la pistolul declanşator Şi lance se manifestă un recul, de aceea trebuie tinite intotdeauna ferm, cu ambele mai.

IMPORTANT: Orientati duza spre sol.

Aparatul de spalat cu inalta presiune este prevazut cu un system de pornire / oprire automat, pe baza presiunii apei.

1. Verificati dacă aparatul este in poziţie verticală. NOTă: Nu așezați aparatul pe iarba inaltă!
2. Eliberati piedica declanşatorului.

3. Actionati declansatorul pistolului declansator si lasati apa sa curga pana la evacuarea aerului din furtunul de apa.

4. Rotiti catre dreapta intrerupatorul de pornire/oprine.

5. Actionati declansatorul pistolului declansator.
6. Adaptaji intotdeauna distanta - si implicit presiunea aplicata de duza - la suprafata de curatat.

Nu acoperiti aparatul in timpul functiaronarii si nu utilizati aparatul intr-o incapere fara ventilatie corespunzatoare!

NOTÄ: Daca aparatul nu este utilizesat temp de 5 minute, trebuie oprit prin aducerea intrerupatorului de pornire/oprine (4) la "O":

1. Rotiti intrerupatiorul de pornire/oprise caret stanga, poziia "O".
2. Deconectati fisa de la reteaua electrica.
3. Inchidei alimentarea cu apa si actionati declansatorul pistolului declansator pentru a depresuriza aparatul.
4. Blocati pistolul declansator. (Fig. 5)

La eliberarea declanatorului pistolului declanator, aparatul se opreste automat. La o noua actionare a pistolului declanator, aparatul poneeste din nou.

6.6 Duză reglabila (Fig. 6)

Duza reglabila permite reglarea presiunii, prin rotire.

AVERTISMENT: Nu efectuati această operatiune in timpul functionarii, pentru a evita contactul mainii cu jetul.

7 DATE TEHNICE

	POWXG90405
TIP de motor	Motor cu perii
Presiune (MPa)	8
Presiune max. (MPa)	11
Tensiune	220-240 V / 50 Hz
Putere	1400 W
Debit	6,5 l/min
Temperatura apei	Max. 50 °C
Greunate	5,8 kg

8 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustica LpA 75 dB(A)

Nivel de putere acustica LwA 88 dB(A)

ATENTIE! Presiunea acustica poate depasi 85 dB(A), caz in care trebuie purat un dispositiv de protectie auditiva.

aw (Nivel vibratio):

2.1 m/s2

K = 1.5 m/s²

9 INTRENTEREA Şİ CURATAREA

AVERTISMENT! Deconnectati intotdeauna fiça de la priză inainte de intrejinere sau curătare.

Pentru a asigura o durata de'utilizare indelungata fara probleme, respectati urmatoarele recomandari:

Spalati furtunul de apă, furtunul de inaltă presiune, lancea de pulverizareși accesoriile inainte de montare
Curatati racordurile de praf si de nisip.
Curatati duzele.
Orice reparati trebuie efectuate numai intr-un atelier autorizat, cu ciese de schimb originale.

9.1 Curățarea filtrului de alimentare

• Curăți periodic filtrul de alimentare cu apă. Clăti ci cu apă pentru a elimina noroiul si rezi duurile.

ATENTIE: Omisiunea montarii filtrului anulează garanția.

9.2 Curățarea orificiilor de ventilatie

Aparatul trebuie mentinut curat, pentru a permite trecerea libera a aerului de racire prin orificiile de ventilatie ale aparatului.

9.3 Ungerea racordurilor

Pentru a asigura connectarea usoarà s i evita uscarea garniturilor inelare, racordurile trebuie unse periodic.

10 DEPOZITAREA

Aparatul trebuie păstrat intr-o incapere ferita de inghet.

Pompa, furtunul 山 accesoriile trebuie golite intotdeauna de apa inante de depositare, dupa cum urmeaz:

1. Opriti aparatul (Roti pe "O" de la intrerupatorul de pornire/opriere) si demontati furtunul de apa si duza.
2. Porniti din nou aparatul si actionati declansatorul pistolului declansator. Lasaşi aparatul sa functioneze până când nu mai curge apă prin pistolul declansator.
3. Opriti aparatul, deconnectati de la retea si rulati furtunul si cablul.
4. Asezati pistolul declansator, lancea, duzele si celealte accesorii pe suporturile aparatului. Pentru depositarea furtunului si a cablului se poate Utiliza carligul.

In caz ca aparatul a inghehat accidental, va trebui verificat daca nu a suferit defectjuni.

AVERTISMENT: Nu porniţi niciodata un aparat ingheţat. Defecţiunile provocate de ingheţ nu sunt acoperite de garantie!

11 DEPANARE MANIFESTARE

MANIFESTARE	CAUZă	ACTIUNE RECOMANDATA
Aparatul nu ponește	Aparatul nu este conectat la rețeaua electrică	Conectați aparatul la rețeaua electrică.
	Priză defectă	Încercați o altață priză.
	Prelungitor defect	Încercați fără prelimungitor.
Presiune variabilă	Pompă aspiră aer	Verificați etanșeitatea furtunurilorși a racordurilor.
	Supape murdare, uzate sau blocate	Adresați-vă celui mai apropriat centru de service
	Alimentarea cu apă este insufficientă	Măruti presiunea apei, verificați dacă furtunul de stropit grădina nu esteÎnfundatși / sauÎnlocuți furtunul cu unul mai mare.
	Garniturile pompei sunt uzate	Adresați-vă celui mai apropriat centru de service
Aparatul se oprește	Tensiune necorespunzătoare a rețelei	Verificați dacă tensiunea rețelei corespunde specificăilor de pe plăcuța cu caractéristicile tehnice
	Senzorul de temperatură este activat	Lăsați aparatul să se răcească tamp de 5 minute
	Duză partălînfundata	Curățați duza cu ajutorul unui acși prin pulverizarea apei prin duzăîn sens invers
	Creștere a intensitatei	Încercați fără prelimungitor.
Aparatul pulsează	Aer în furtunul / pompa de alimentare	Lăsați aparatul să functioneze cu declanțatorul deschis până la revenirea presiunii de lucru constante.
	Alimentare inadecvată de la sursa de apă	Măruti presiunea apei, verificați dacă furtunul de stropit grădina nu esteÎnfundatși / sauÎnlocuți furtunul cu unul mai mare.
	Duză partălînfundata	Curățați duza cu ajutorul unui acși prin pulverizarea apei prin duzăîn sens invers
	Filtru de apăÎnfundat	Curățați filtrul
	Furtunul este gâtuit	Îndreptați furtunul.
Aparatul poneșteși se oprește frevent de la sine	Scurgeri la pompăși / sau la pistolul declanțator	Adresați-vă celui mai apropriat centru de service
	Absentă alimentării cu apă	Racordați alimentarea cu apă.
Aparatul ponește, dar nu scoate apă	Filtru de apăÎnfundat	Curățați filtrul
	DuzăÎnfundata	Curățați duza cu ajutorul unui acși prin pulverizarea apei prin duzăîn sens invers
