POWXG90400 - Spălător cu presiune PowerPlus - Manual de utilizare gratuit

Marcă	PowerPlus
Model	POWXG90400
Tip produs	Curățător de înaltă presiune
Putere	1200 W
Presiune nominală	70 bar
Presiune maximă	100 bar
Debit apă	6,5 L/min
Tensiune alimentare	220-240 V ~ 50 Hz
Greutate	5 kg
Tip motor	Motor cu perii
Temp. max. apă	50 °C
Lungime furtun HP	3 m
Duză reglabilă	Da
Oprire automată	Da, bazată pe presiune
Blocare trăgaci	Da
Protecție la suprasarcină	Senzor termic
Nivel presiune acustică	75 dB(A)
Nivel putere acustică	89 dB(A)
Vibrații (mână-braț)	2,1 m/s²
Presiune apă max. la intrare	12 bar
Filtru intrare apă	Da, curățabil
Supapă de descărcare	Da
Utilizare	Exterior, uz privat
Accesorii incluse	Pistol, lance, duză reglabilă, furtun 3 m, conector, ac de curățare

Întrebări frecvente - POWXG90400 PowerPlus

Cum să porniți curățătorul de înaltă presiune POWXG90400?

Asigurați-vă că mașina este conectată și că alimentarea cu apă este deschisă. Deblocați trăgaciul (9), rotiți comutatorul pornire/oprire (4) pe 'I', apoi acționați trăgaciul pistolului. Lăsați apa să curgă pentru a elimina aerul înainte de utilizare.

Ce presiune maximă pot folosi?

Presiunea maximă este de 100 bar. Presiunea nominală este de 70 bar. Nu depășiți această valoare pentru a evita deteriorarea suprafețelor.

Cum se reglează duza reglabilă?

Rotiți duza reglabilă (11) pentru a modifica presiunea și jetul. Nu rotiți duza când mașina este în funcțiune pentru a evita ca jetul să vă lovească mâna.

Ce faceți dacă mașina nu pornește?

Verificați dacă mașina este conectată la o priză funcțională, dacă cablul de prelungire (dacă este utilizat) nu este defect și dacă comutatorul este în poziția 'I'. Dacă problema persistă, verificați senzorul termic: lăsați să se răcească 5 minute.

Cum se curăță filtrul de intrare a apei?

Deconectați mașina. Scoateți filtrul de intrare a apei (situat la nivelul racordului de intrare). Clătiți-l cu apă curată pentru a îndepărta murdăria și resturile. Puneți-l la loc. Un filtru înfundat poate reduce performanța și poate anula garanția.

Pot folosi apă caldă cu acest aparat?

Da, dar temperatura apei nu trebuie să depășească 50 °C. Apa mai caldă poate deteriora pompa.

Cum se depozitează aparatul după utilizare?

Opriți mașina, închideți alimentarea cu apă și acționați trăgaciul pentru a elibera presiunea. Deconectați furtunul de apă și duza. Înfășurați furtunul HP și cablul. Depozitați mașina într-un loc ferit de îngheț. Purjați apa din pompă lăsând-o să funcționeze câteva secunde fără apă.

Ce faceți dacă aparatul a înghețat?

Nu porniți niciodată o mașină înghețată. Deteriorările cauzate de îngheț nu sunt acoperite de garanție. Lăsați să se dezghețe complet înainte de a verifica dacă nu există fisuri. Inspectați furtunurile și racordurile înainte de a pune din nou în funcțiune.

Ce accesorii sunt incluse cu POWXG90400?

Cutia conține: 1 curățător HP, 1 pistol cu trăgaci, 1 lance, 1 duză reglabilă, 1 furtun HP de 3 m, 1 conector de intrare apă, 1 ac de curățare pentru duze și 1 manual.

Cum se lubrifiază racordurile?

Pentru a evita uscarea garniturilor O-ring, lubrifiați regulat racordurile cu un lubrifiant adecvat (unsoare siliconică). Deconectați mașina înainte de orice operațiune.

MANUAL DE UTILIZARE POWXG90400 PowerPlus

1 DOMENII DE UTILIZARE....2
2 DESCRIERE (FIG. A) 2
3 CONTINUTUL PACHETULUI 2
4 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PRIVIND APARATELE DE SPĂLAT CU ÎNALTĂ PRESIUNE ...... 2
4.1 Conectarea la rețeaua electrică....3
4.2 Racordarea la apă .... 4
4.3 Dispositive de siguranță 4
5 MONTAREA 4
5.1 Montarea cârligului pentru depozitare și a suportului pentru pistol....4
5.2 Montarea pistolului (Fig. 1)....4
6 MOD DE UTILIZARE....5
6.1 Racordarea unui furtun de stropit (Fig. 2)....5
6.2 Montarea furtunului de înaltă presiune (Fig. 3)....5
6.3 Montarea lăncii și a duzei....5
6.4 Racordarea la apă 5
6.5 Pornirea / oprirea aparatului....5
6.6 Duză reglabilă (Fig. 5)....6
7 DATE TEHNICE 6
8 ZGOMOT 6
9 ÎNTRETINEREA ȘI CURĂȚAREA....7
9.1 Curățarea filtrului de alimentare....7
9.2 Curățarea orificiilor de ventilatie....7
9.3 Ungerea racordurilor ....7
10 DEPOZITAREA 7
11 DEPANARE......8

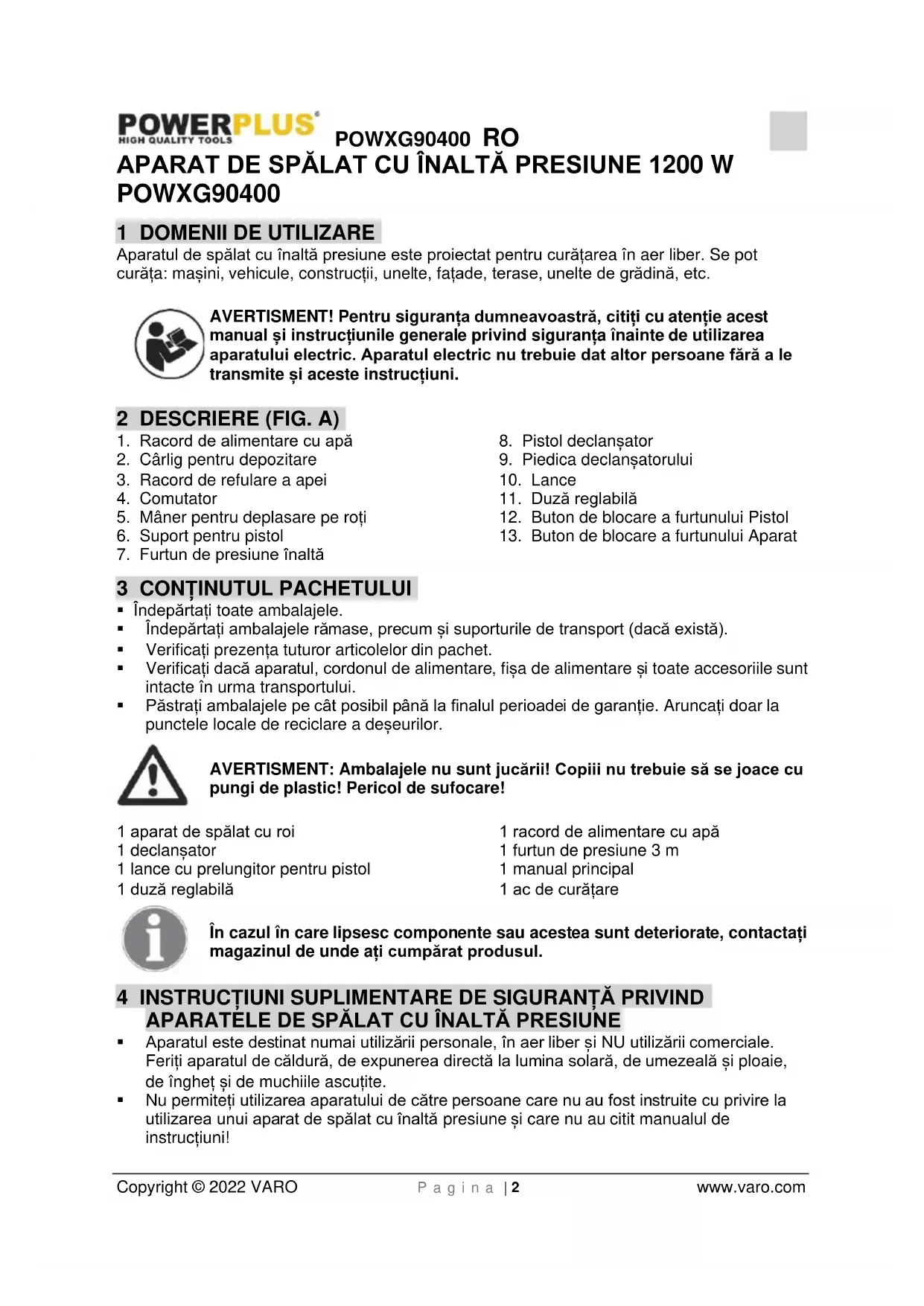

APARAT DE SPĂLAT CU ÎNALTĂ PRESIUNE 1200 W POWXG90400

1 DOMENII DE UTILIZARE

Aparatul de spălat cu înaltă presiune este proiectat pentru curățarea în aer liber. Se pot curăța: mașini, vehicule, construcții, unelte, fațade, terase, unelte de grădină, etc.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța înainte de utilizarea aparatului electric. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Racord de alimentare cu apă
2. Cârlig pentru depozitare
3. Racord de refulare a apei
4. Comutator
5. Mâner pentru deplasare pe roți
6. Suport pentru pistol

7. Furtun de presiune înaltă

8. Pistol declansator

9. Piedica declanşatorului
10. Lance
11. Duză reglabilă
12. Buton de blocare a furtunului Pistol
13. Buton de blocare a furtunului Aparat

3 CONTINUTUL PACHETULUI

• Îndepărtati toate ambalajele.
• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
• Verificați prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

1 aparat de spălat cu roi
1 declanşator
1 lance cu prelungitor pentru pistol
1 duză reglabilă

1 racord de alimentare cu apă
1 furtun de presiune 3 m
1 manual principal
1 ac de curățare

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PRIVIND APARATÉLE DE SPĂLAT CU ÎNALTĂ PRESIUNE

• Aparatul este destinat numai utilizării personale, în aer liber și NU utilizării comerciale. Feriți aparatul de căldură, de expunerea directă la lumina solară, de umezeală și ploaie, de îngheț și de muchiile ascuțite.

• Nu permiteți utilizarea aparatului de către persoane care nu au fost instruite cu privire la utilizarea unui aparat de spălat cu înaltă presiune și care nu au citit manualul de instrucțiuni!

• Aparatele de spălat cu înaltă presiune nu trebuie folosite de copii sau de către persoane necalificate.

• Copiii trebuie supravegheati, pentru a evita joaca cu aparatul.
  Înainte de pornirea aparatului, verificați cu atenție dacă nu prezintă defecțiuni. În caz că observați defecțiuni, nu porniți aparatul și adresați-vă distribuitorului local.
• Verificați în special izolația cablului electric. Aceasta nu trebuie să prezinte niciun fel de defectiuni și fisuri. În cazul în care cablul electric este deteriorat, acesta trebuie înlocuit de un centru de service autorizat local.

AVERTISMENT: Jeturile de înaltă presiune pot fi periculoase în caz de utilizare incorrectă. Jetul nu trebuie direcționat către oameni, echipament electric sub tensiune sau chiar către aparat.

AVERTISMENT: Nu folosiți aparatul în preajma oamenilor în afara cazului în care aceștia poartă îmbrăcăminte de protectie

• Nu direcționați jetul către dumneavoastră sau către alte persoane pentru a vă curăța încăltămintea sau îmbrăcămintea.
• Tineti ferm lancea de pulverizare, cu ambele mâini.
• Operatorul și orice persoană din imediata apropiere a locului de curățare trebuie să ia măsuri de protectie pentru a nu fi lovit de fragmente dislocate în timpul utilizării.
  În timpul utilizării, purtați ochelari și îmbrăcăminte de protectie.
  Înainte de a efectua lucrări de întreținere, deconectați de la alimentarea cu energie.
• Pentru siguranța aparatului, utilizati doar piese originale de la producător sau aprobate de producător.
• Nu utilizati aparatul dacă au fost deteriorate cabluri de alimentare sau componente importante, de ex. dispositive de siguranță, furtunul de înaltă presiune sau pistolul declansator.
• Nu utilizati aparatul cu mâinile ude. În caz că aparatul este umed sau ud, deconectați-l imediat de la priză. Nu introduceti aparatul în apă.
• Jetul de înaltă presiune poate deteriora pneurile sau ventilele pneurilor, care pot exploda.
• Nu utilizati aparatul în medii cu posibil pericol de explozie.
  Este interzisă curățarea cu înaltă presiune a suprafetelor cu continut de azbest.
• Nu utilizati aparatul de spălat cu înaltă presiune la temperaturi sub 0°C.

AVERTISMENT: Furtunurile de înaltă presiune, fitingurile și racordurile sunt importante pentru siguranța aparatului. Utilizați doar furtunuri, fitinguri și racorduri recomandate de producător.

AVERTISMENT: Prelungitoarele necorespunzătoare pot fi periculoase. Cablurile pe role trebuie derulate întotdeauna complet, pentru a evita supraîncălzirea cablurilor.

În caz că se utilizează un prelungitor, fișa și priza trebuie să fie etanșe și să respecte cerințele privitoare la lungime și la dimensiunile cablului indicate mai jos.
- 1,0 mm ^2 max. 12,5 m
- 1,5 mm ^2 max. 20 m
- În caz de defectare a cablului de alimentare, acesta trebuie înlocuit de către producător sau de către agentul de service al acestuia, ori de către o altă persoană cu calificare echivalentă, pentru evitarea pericolelor.

4.1 Conectarea la rețeaua electrică

La conectarea aparatului de spălat cu înaltă presiune la rețeaua electrică, trebuie respectate următoarele:

• Legătura electrică trebuie făcută de un electrician calificat, în conformitate cu IEC 60364-1.
• Se recomandă ca alimentarea cu energie a aparatului să includă un dispozitiv de curent rezidual, care va întrerupe alimentarea dacă scurgerea de curent la împământare depășește 30 mA, timp de 30 ms.

4.2 Racordarea la apă

• Racordarea la reteaua publică în conformitate cu reglementările.
• Furtunul de alimentare poate fi racordat la rețeaua de apă cu o presiune maximă de alimentare de 12 bar.

Aparatul de spălat cu înaltă presiune poate fi conectat la rețeaua de apă potabilă, numai în Europa, dacă se instalează o clapetă anti-retur corespunzătoare, de tip BA în conformitate cu EN 1717. Lungimea furtunului între clapeta anti-retur și aparatul de spălat cu înaltă presiune trebuie să fie de cel puțin 10 metri, pentru a absorbi eventualele maxime de presiune (diametru min. 1/2 inch).

- Imediat după trecerea prin ventilul BA, apa respectivă nu mai este considerată potabilă.

IMPORTANT! Utilizați numai apă lipsită de impurități. În cazul în care există riscul prezenței granulelor de nisip în apa de alimentare (de ex. din puțul propriu) este necesară montarea unui filtru suplimentar.

4.3 Dispositive de sigurantă

Supapa de evacuare poate reduce presiunea, în cazul depăsirii unor valori prestabilite.
- Siguranță pe pistolul declanșator (9): Pistolul declanșator (8) este prevăzut cu o siguranță (9). La activarea butonului, pistolul declanșator (8) poate fi acționat.
- Un senzor de temperatură protejează motorul împotriva suprasarcinilor. Aparatul va reporni după câteva minute, după răcirea senzorului de temperatură.

5 MONTAREA

Acest capitol explică detaliat pregătirea pentru utilizare a aparatului de spălat cu înaltă presiune.

5.1 Montarea cârligului pentru depozitare și a suportului pentru pistol

• Glisați în suport cârligul pentru depozitare, pe partea dreaptă.
• Glisați suportul de pistol în suportul de pe partea stângă.

5.2 Montarea pistolului (Fig. 1)

• Introduceți lancea cu prelungitor în pistol. Împingeti și răsuciți în sens orar lancea cu prelungitor în pistol. După îmbinarea corespunzătoare a pieselor, cele două componente nu mai pot fi separate extrăgându-le direct din pistol.
• Introduceti duza reglabilă de pulverizare în tija prelungitoare. Fiind de tipul „cuplare rapidă”, este suficient să o împingeți manual, direct și cu putere pe tija prelungitoare până când se blochează în poziție. După cuplarea corespunzătoare a pieselor (duza reglabilă cu camă trebuie cuplată în fanta tijei prelungitoare), cele două componente nu mai pot fi separate extrăgându-le direct de pe tija prelungitoare.

6 MOD DE UTILIZARE

6.1 Racordarea unui furtun de stropit (Fig. 2)

Înainte de a cupla racordul de alimentare cu apă la aparatul de spălat sub presiune, demontați capacul de plastic.
- Cuplati racordul de furtun (cu filtrul integrat) la aparatul de spălat sub presiune.
- Racordati furtunul de stropit cu ajutorul unui racord cu închidere rapidă obișnuit.

6.2 Montarea furtunului de înaltă presiune (Fig. 3)

1. Racordati furtunul de înaltă presiune la pistolul declansator si la aparat.
2. Desprindeți furtunul de înaltă presiune apăsând pe închizătorul (A) sau pe butonul (B).

6.3 Montarea lăncii și a duzei

1. Împingeti lancea în pistolul declansator.
2. După ce a intrat, rotiti lancea. Atentie: Verificati dacă lancea este bine fixată de pistol.
3. Fixați duzele. Împingeți puternic pe lance. Înainte de acționarea declanșatorului, verificați dacă duza este bine fixată.

6.4 Racordarea la apă

Poate fi utilizat un furtun de stropit grădina obișnuit de 1/2", de lungime minimă de 10 m și maximă de 25 m.

IMPORTANT! Utilizați numai apă lipsită de impurități. În cazul în care există riscul prezenței granulelor de nisip în apa de alimentare (de ex. din puțul propriu) este necesară montarea unui filtru suplimentar.

1. Înainte de racordarea furtunului de apă la aparat, lăsați apa să curgă prin furtun, pentru a evita pătrunderea nisipului și a murdăriei în aparat. Notă: Verificați dacă filtrul este montat în conducta de alimentare cu apă și dacă nu este colmatat.
2. Racordati furtunul de apă la alimentarea cu apă cu ajutorul unui racord cu închidere rapidă (alimentare cu apă, presiune max.: 12 bar, temperatură maximă: 50 °C).
3. Deschideti robinetul de apă.

6.5 Pornirea / oprirea aparatului

În timpul funcționării, la pistolul declanșator și lance se manifestă un recul, de aceea trebuie tinute întotdeauna ferm, cu ambele mâini.

IMPORTANT: Orientati duza spre sol.

Aparatul de spălat cu înaltă presiune este prevăzut cu un sistem de pornire/oprire automat, pe baza presiunii apei.

1. Verificați dacă aparatul este în poziție verticală. NOTĂ: Nu așezați aparatul pe iarbă înaltă!
2. Eliberati piedica declansatorului.
3. Acționați declanșatorul pistolului declanșator și lăsați apa să curgă până la evacuarea aerului din furtunul de apă.
4. Rotiti câtre dreapta întrerupătorul de pornire/oprire.
5. Actionati declansatorul pistolului declansator.
6. Adaptați întotdeauna distanța - și implicit presiunea aplicată de duză - la suprafața de curătat.

Nu acoperiți aparatul în timpul funcționării și nu utilizați aparatul într-o încăpere fără ventilație corespunzătoare!

NOTĂ: Dacă aparatul nu este utilizat timp de 5 minute, trebuie oprit prin aducerea întrerupătorului de pornire/oprire (4) la "O":

1. Rotiți întrerupătorul de pornire/oprire către stânga, poziția "O".
2. Deconectați fișa de la rețeaua electrică.
3. Închideți alimentarea cu apă și acționați declanșatorul pistolului declanșator pentru a depresuriza aparatul.
4. Blocati pistolul declanşator (Fig. 4).

La eliberarea declanșatorului pistolului declanșator, aparatul se oprește automat. La o nouă actionare a pistolului declanșator, aparatul pornește din nou.

6.6 Duză reglabilă (Fig. 5)

Duza reglabilă permite reglarea presiunii, prin rotire.

AVERTISMENT: Nu efectuați această operațiune în timpul funcționării, pentru a evita contactul mâinii cu jetul.

7 DATE TEHNICE

	POWXG90400
TIP de motor	Motor cu perii
Presiune	70 de bari
Presiune max.	100 de bari
Tensiune	220-240 V / 50 Hz
Putere	1200 W
Debit	6,5 l/min
Temperatura apei	Max. 50 °C
Greutate	5 kg

8 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustică LpA 75 dB(A)

Nivel de putere acustică LwA 89 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.

aw (Nivel vibrații):

2,1 m/s²

K = 1,5 ~m / s^2

9 ÎNTRETINEREA ŞI CURĂTAREA

AVERTISMENT! Deconectați întotdeauna fișa de la priză înainte de întreținere sau curățare.

Pentru a asigura o durată de utilizare îndelungată fără probleme, respectați următoarele recomandări:

- Spălați furtunul de apă, furtunul de înaltă presiune, lancea de pulverizare și accesoriiile înainte de montare.

- Curățati racordurile de praf si de nisip.

- Curătati duzele.

Orice reparatii trebuie efectuate numai într-un atelier autorizat, cu piese de schimb originale.

9.1 Curățarea filtrului de alimentare

- Curățați periodic filtrul de alimentare cu apă. Clătiți cu apă pentru a elimina noroiul și reziduurile.

ATENTIE: Omisiunea montării filtrului anulează garanția.

9.2 Curătarea orificiilor de ventilatie

Aparatul trebuie menținut curat, pentru a permite trecerea liberă a aerului de răcire prin orificiile de ventilatie ale aparatului.

9.3 Ungerea racordurilor

Pentru a asigura conectarea ușoară și a evita uscarea garniturilor inelare, racordurile trebuie unse periodic.

10 DEPOZITAREA

Aparatul trebuie păstrat într-o încăpere ferită de înghet.

Pompa, furtunul și accesoriiile trebuie golite întotdeauna de apă înainte de depozitare, după cum urmează:

1. Opriti aparatul (rotiți pe „O” de la întrerupătorul de pornire/oprire) și demontați furtunul de apă și duza.
2. Porniți din nou aparatul și acționați declanșatorul pistolului declanșator. Lăsați aparatul să funcționeze până când nu mai curge apă prin pistolul declansator.
3. Opriti aparatul, deconectati de la retea si rulati furtunul si cablul.
4. Asezați pistolul declanșator, lancea, duzele și celelalte accesorii pe suporturile aparatului. Pentru depozitarea furtunului și a cablului se poate utiliză cârligul.

În caz că aparatul a înghetat accidental, va trebui verificat dacă nu a suferit defectiuni.

AVERTISMENT: Nu porniți niciodată un aparat înghețat. Defecțiunile provocate de îngheț nu sunt acoperite de garanție!

11 DEPANARE

MANIFESTARE	CAUZĂ	ACTIUNE RECOMANDATĂ
Aparatul nu pornește	Aparatul nu este conectat la rețeaua electrică	Conectați aparatul la rețeaua electrică.
	Priză defectă	Încercați o altă priză.
	Prelungitor defect	Încercați fără prelungitor.
Presiune variabilă	Pompa aspiră aer	Verificați etanșeitatea furtunurilor și a racordurilor.
	Supape murdare, uzate sau blocate	Adresați-vă celui mai apropiat centru de service
	Alimentarea cu apă este insuficientă	Măriți presiunea apei, verificați dacă furtunul de stropit grădina nu este înfundat și / sau înlocuiti furtunul cu unul mai mare.
	Garniturile pompei sunt uzate	Adresați-vă celui mai apropiat centru de service
Aparatul se oprește	Tensiune necorespunzătoare a rețelei	Verificați dacă tensiunea rețelei corespunde specificațiilor de pe plăcuța cu caracteristicile tehnice
	Senzorul de temperatură este activat	Lăsați aparatul să se răcească timp de 5 minute
	Duză parțial înfundată	Curățați duza cu ajutorul unui ac și prin pulverizarea apei prin duză în sens invers
	Creștere a intensității	Încercați fără prelungitor.
Aparatul pulsează	Aer în furtunul / pompa de alimentare	Lăsați aparatul să funcționeze cu declanșatorul deschis până la revenirea presiunii de lucru constante.
	Alimentare inadecvată de la sursa de apă	Măriți presiunea apei, verificați dacă furtunul de stropit grădina nu este înfundat și / sau înlocuiti furtunul cu unul mai mare.
	Duză parțial înfundată	Curățați duza cu ajutorul unui ac și prin pulverizarea apei prin duză în sens invers
	Filtru de apă înfundat	Curățați filtrul
	Furtunul este gâtuit	Îndreptați furtunul.
Aparatul pornește și se oprește frecvent de la sine	Scurgeri la pompă și / sau la pistolul declanșator	Adresați-vă celui mai apropiat centru de service
	Absența alimentării cu apă	Racordați alimentarea cu apă.
Aparatul pornește, dar nu scoate apă	Filtru de apă înfundat	Curățați filtrul
	Duză înfundată	Curățați duza cu ajutorul unui ac și prin pulverizarea apei prin duză în sens invers
