POWXG90400 - Lavadora de alta pressão PowerPlus - Manual de utilização gratuito

Marca	PowerPlus
Modelo	POWXG90400
Tipo de produto	Limpador de alta pressão
Potência	1200 W
Pressão nominal	70 bar
Pressão máxima	100 bar
Fluxo de água	6,5 L/min
Tensão de alimentação	220-240 V ~ 50 Hz
Peso	5 kg
Tipo de motor	Motor com escovas
Temperatura máx. da água	50 °C
Comprimento da mangueira HP	3 m
Bico ajustável	Sim
Parada automática	Sim, baseada na pressão
Travamento do gatilho	Sim
Proteção contra sobrecarga	Sensor térmico
Nível de pressão sonora	75 dB(A)
Nível de potência sonora	89 dB(A)
Vibrações (mão-braço)	2,1 m/s²
Pressão máxima da água na entrada	12 bar
Filtro de entrada de água	Sim, lavável
Válvula de descarga	Sim
Utilização	Exterior, uso privado
Acessórios fornecidos	Pistola, lança, bico ajustável, mangueira 3 m, conector, agulha de limpeza

Perguntas frequentes - POWXG90400 PowerPlus

Como iniciar o limpador de alta pressão POWXG90400 ?

Certifique-se de que a máquina está ligada e que o abastecimento de água está aberto. Destrave o gatilho (9), gire o interruptor liga/desliga (4) para 'I', em seguida, acione o gatilho da pistola. Deixe a água fluir para purgar o ar antes do uso.

Qual pressão máxima posso usar?

A pressão máxima é de 100 bar. A pressão nominal é de 70 bar. Não exceda este valor para evitar danificar as superfícies.

Como ajustar o bico ajustável?

Gire o bico ajustável (11) para modificar a pressão e o jato. Não gire o bico enquanto a máquina estiver em funcionamento para evitar que o jato atinja sua mão.

O que fazer se a máquina não ligar?

Verifique se a máquina está ligada a uma tomada funcional, se o cabo de extensão (se usado) não está defeituoso, e se o interruptor está na posição 'I'. Se o problema persistir, verifique o sensor térmico: deixe esfriar por 5 minutos.

Como limpar o filtro de entrada de água?

Desligue a máquina. Remova o filtro de entrada de água (localizado na conexão de entrada). Enxágue com água limpa para remover sujeira e detritos. Recoloque-o. Um filtro obstruído pode reduzir o desempenho e anular a garantia.

Posso usar água quente com este aparelho?

Sim, mas a temperatura da água não deve exceder 50 °C. Água mais quente pode danificar a bomba.

Como guardar o aparelho após o uso?

Desligue a máquina, feche o abastecimento de água e acione o gatilho para liberar a pressão. Desconecte a mangueira de água e o bico. Enrole a mangueira HP e o cabo. Guarde a máquina em um local livre de gelo. Purgue a água da bomba fazendo-a funcionar por alguns segundos sem água.

O que fazer se o aparelho congelou?

Nunca ligue uma máquina congelada. Os danos causados pelo gelo não são cobertos pela garantia. Deixe descongelar completamente antes de verificar se não há rachaduras. Inspecione as mangueiras e conexões antes de recolocar em serviço.

Quais acessórios são fornecidos com o POWXG90400?

A caixa contém: 1 limpador HP, 1 pistola com gatilho, 1 lança, 1 bico ajustável, 1 mangueira HP de 3 m, 1 conector de entrada de água, 1 agulha de limpeza para os bicos e 1 manual.

Como lubrificar as conexões?

Para evitar o ressecamento dos anéis de vedação (juntas tóricas), lubrifique regularmente as conexões com um lubrificante adequado (graxa de silicone). Desligue a máquina antes de qualquer operação.

MANUAL DE UTILIZADOR POWXG90400 PowerPlus

11 PROBLEMAS DE FUNCIONAMIENTO

1 APLICAÇÃO....2
2 DESCRIÇÃO (FIG. A) 2
3 LISTA DE CONTEÚDO DA EMBALAGEM....2
4 INSTRUÇÕES ADICIONAIS PARA OS LIMPADORES DE ALTA PRESSÃO ....3
4.1 Ligação de fornecimento de energia 4
4.2 Ligação de água....4
4.3 Dispositivos de segurança....4
5 INSTRUÇÕES DE MONTAGEM....4
5.1 Montar o gancho de armazenamento e o suporte da pistola....4
5.2 Montar a pistola (Fig. 1)....5
6 INSTRUÇÕES OPERACIONAIS ....5
6.1 Ligação da mangueira do jardim (Fig. 2)....5
6.2 Montar a mangueira de alta pressão (Fig. 3)....5
6.3 Montar a lança e o bocal....5
6.4 Ligação de água....5
6.5 Start/stop da máquina....5
6.6 Bocal ajustável (Fig. 5)....6
7 DADOS TÉCNICOS....6
8 RUÍDO 6
9 LIMPEZA E MANUTENÇÃO....7
9.1 Limpar o filtro de entrada....7
9.2 Limpar as ventilações de ar....7
9.3 Lubrificar os acoplamentos....7
10 ARMAZENAMENTO 7
11 ELIMINAÇÃO DE PROBLEMAS....8

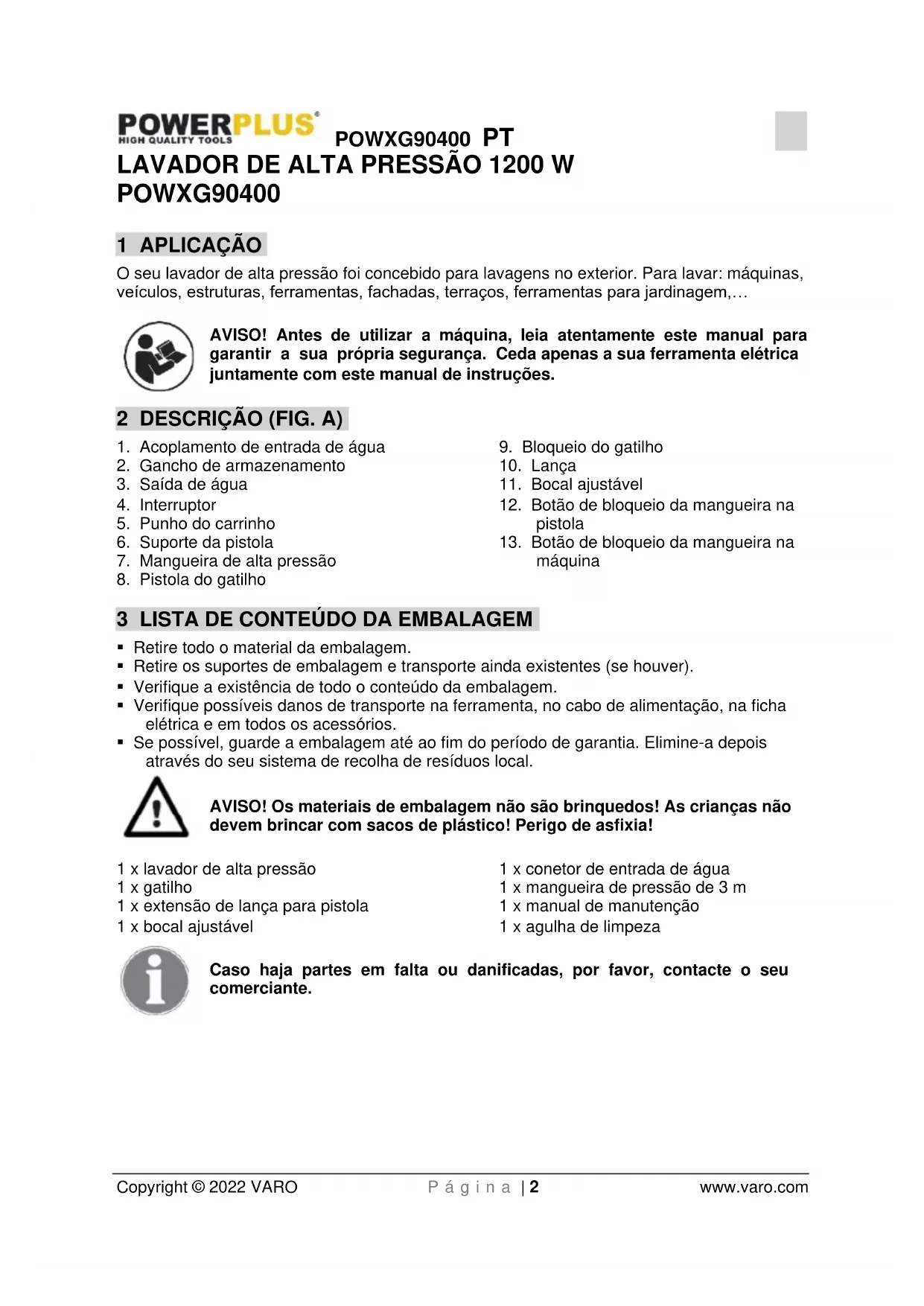

LAVADOR DE ALTA PRESSÃO 1200 W POWXG90400

1 APLICAÇÃO

O seu lavador de alta pressão foi concebido para lavagens no exterior. Para lavar: máquinas, veículos, estruturas, ferramentas, fachadas, terraços, ferramentas para jardinagem,...

AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.

2 DESCRIÇÃO (FIG. A)

1. Acoplamento de entrada de água
2. Gancho de armazenamento
3. Saída de água
4. Interruptor
5. Punho do carrinho
6. Suporte da pistola
7. Mangueira de alta pressão

8. Pistola do gatilho

9. Bloqueio do gatilho

10. Lança
11. Bocal ajustável
12. Botão de bloqueio da mangueira na pistola
13. Botão de bloqueio da mangueira na máquina

3 LISTA DE CONTEÚDO DA EMBALAGEM

• Retire todo o material da embalagem.
• Retire os suportes de embalagem e transporte ainda existentes (se houver).
• Verifique a existência de todo o conteúdo da embalagem.
• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.

AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!

1 x lavador de alta pressão
1 x gatilho
1 x extensão de lança para pistola
1 x bocal ajustável

1 x conetor de entrada de água
1 x mangueira de pressão de 3 m
1 x manual de manutenção
1 x agulha de limpeza

Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.

4 INSTRUÇÕES ADICIONAIS PARA OS LIMPADORES DE ALTA PRESSÃO

• O aparelho está concebido apenas para uso particular no exterior e não para uso comercial. Por favor mantenha afastado do calor, luz do sol direta, humidade e chuva, gelo e extremidades afiadas.
• Não permita que pessoas não familiarizadas com a utilização de um lavador de alta pressão ou pessoas que não tenham lido o manual de instruções operem a máquina!
• Limpadores de alta pressão não podem ser usados por crianças nem por pessoal não instruído
• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Antes de iniciar a sua máquina por favor verifique se existem defeitos. Caso encontre algum, não inicie a sua máquina e contacte o seu distribuidor local.
• Verifique especialmente se o isolamento do cabo elétrico se encontra sem defeitos e sem ranhuras. Se o cabo elétrico estiver danificado, deve substitui-lo num centro de serviço local autorizado.

AVISO: Jatos de alta pressão podem ser perigosos se sujeitos a utilização indevida. O jato não deve ser direcionado para pessoas, equipamento vivo nem para o próprio aparelho.

AVISO: Não use o aparelho ao alcance de outras pessoas exceto se estiverem a usar roupa de proteção.

• Não direcione o jato para si ou para outros com o objetivo de limpar roupas ou calçado.
• Segure a lança de pulverização firmemente com ambas as mãos.
• O operador e quem estiver próximo do local de limpeza deve ter atenção para não ficar preso por detritos deslocados durante a operação.
• Use óculos e roupas de proteção durante a operação.
• Deslique o fornecimento de energia elétrica antes de proceder a qualquer manutenção.
• Para garantir a segurança do aparelho, use apenas peças de reposição originais do fabricante ou aprovadas pelo fabricante.
• Não use o aparelho se o cabo de alimentação ou peças importantes do aparelho se encontrarem com defeito, por ex. dispositivo de segurança, mangueira de alta pressão e pistola do gatilho.
• Não use o aparelho com as mãos molhadas. Se o aparelho estiver húmido ou molhado, deslique-o imediatamente. Não submergir em água.
• Pneus e válvulas de pneus podem ser danificadas pelo jato de alta pressão e de seguida explodir.
• Nunca use a máquina num ambiente onde possa existir perigo de explosão.
• Não é permitido limpar superfícies que contenham amianto com alta pressão.
• Esta lavadora de alta pressão não pode ser usada a temperaturas abaixo de 0 °C.

AVISO: Mangueiras de alta pressão, encaixes e acoplamentos são importantes para a segurança do aparelho. Use apenas mangueiras, encaixes e acoplamentos recomendados por um fabricante.

AVISO: Cabos de extensão inadequados podem ser perigosos. Os cabos em carretos devem ser sempre totalmente desenrolados para evitar sobreaquecimento do cabo.

POWXG90400 PT

- Se for usado um cabo de extensão, a ficha e o soquete devem ser à prova de água e cumprir os requisitos abaixo mencionados em termos de comprimento e dimensões do cabo.

• 1,0 mm² max. 12,5 m
• 1,5 mm ^2 max. 20 m

- Se o cabo elétrico estiver estragado, deve ser substituído pelo fabricante ou o seu agente ou técnicos qualificados para evitar perigos.

4.1 Ligação de fornecimento de energia

O seguinte deve ser observado ao ligar o lavador de alta pressão à instalação elétrica:

• A ligação de alimentação elétrica deve ser efetuada por um eletricista qualificado e comprir a norma IEC 60364-1.
• Recomenda-se que a alimentação elétrica para este aparelho inclua um dispositivo de corrente residual que interrompa a alimentação caso ocorra uma fuga de corrente para a terra acima de 30 mA para 30 ms.

4.2 Ligação de água

• Ligação à alimentação pública de acordo com as regulamentações.
• A mangueira de entrada pode ser ligada à alimentação de água com uma pressão de entrada máxima de 12 bar.

Na Europa, esta lavadora de alta pressão apenas está autorizada para ligação à alimentação de água potável quando tiver sido instalado um protetor de refluxo adequado, Modelo BA de acordo com a norma EN 1717. O comprimento da mangueira entre o protetor de refluxo e a lavadora de alta pressão deve ter, no mínimo, 10 metros para absorver possíveis picos de pressão (min. diâmetro 1,3 cm).

- Logo que a água passe pela válvula BA, a mesma deixa de ser considerada como água potável.

IMPORTANTE! Use apenas água sem quaisquer impurezas. Se existir um risco de partículas de areia na água de entrada (isto é, o seu próprio poço) deve ser instalado um filtro adicional.

4.3 Dispositivos de segurança

• A válvula do descarregador pode reduzir a pressão se exceder os valores pré-definidos.
• Dispositivo de bloqueio na pistola do gatilho (9): A pistola do gatilho (8) inclui um dispositivo de bloqueio (9). Quando o botão está ativado, a pistola do gatilho (8) não pode ser operado.
• Um sensor térmico protege o motor contra sobreaquecimento. A máquina irá reiniciar após alguns minutos quando o sensor térmico arrefecer.

5 INSTRUÇÕES DE MONTAGEM

Esta seção explicará pormenorizadamente como preparar o seu lavador de alta pressão para utilização.

5.1 Montar o gancho de armazenamento e o suporte da pistola

• Deslize o gancho de armazenamento no suporte do lado direito.
• Deslize o suporte de pistola para dentro do suporte do lado esquerdo.

5.2 Montar a pistola (Fig. 1)

• Insira a lança de extensão na pistola. Empurre e rode a lança de extensão no sentido dos ponteiros do relógio na pistola. Quando as peças estiverem devidamente encaixadas, não é possível separar os dois componentes apenas puxando a pistola.
• Insira o bocal de pulverização ajustável na vareta de extensão, sendo de encaixe rápido, apenas tem de o empurrar na vareta de extensão diretamente e com energia até apertar manualmente em posição. Quando as peças estiverem devidamente unidas (o bocal de came ajustável deve encaixar na ranhura da vareta de extensão), não pode separar ambos os componentes apenas puxando para fora a vareta de extensão.

6.1 Ligação da mangueira do jardim (Fig. 2)

• Antes de instalar o conetor de entrada de água na anilha de pressão remova a tampa de plástico.
• Instale o conetor da manqueira (com filtro incorporado) na anilha de pressão.
• Lique a mangueira de jardim com um acoplamento rápido standard.

6.2 Montar a mangueira de alta pressão (Fig. 3)

1. Instale a manqueira de alta pressão à pistola do gatilho e máquina.
2. Separe a manqueira de alta pressão premindo a lingueta (A) ou botão (B).

6.3 Montar a lança e o bocal

1. Empurre a lança para a pistola do gatilho.
2. Quando inserido, rode-o. Cuidado: Certifique-se que a lança está corretamente fixa na pistola.
3. Instale os bocais. Empurre-os energicamente na lança. Verifique antes de ativar o gatilho se o bocal está corretamente fixo.

6.4 Ligação de água

É adequada uma mangueira de jardim de ½" no mínimo 10 m e máximo 25 m.

IMPORTANTE! Use apenas água sem quaisquer impurezas. Se existir um risco de partículas de areia na água de entrada (isto é, o seu próprio poço) deve ser instalado um filtro adicional.

1. Permita que a água corra pela mangueira da água antes de a ligar à máquina para evitar que areia e sujidade entrem na máquina. Nota: Verifique se o filtro está instalado no cano de entrada de água e que não está obstruído.
2. Ligue a mangueira de água à alimentação de água através de um conetor rápido (água de entrada, pressão máxima: 12 bar, máx. temperatura: 50 °C).
3. Ligue a água.

6.5 Start/stop da máquina

A pistola do gatilho e lança está sujeito a um impulso durante a operação, por isso segure sempre firmemente com ambas as mãos.

IMPORTANTE: Direcione o bocal para o chão.

Este limpador de alta pressão está equipado com um sistema start/stop automático, baseado na pressão da água.

1. Verifique se a máquina está em posição vertical. NOTA: Não coloque a máquina em relva alta!
2. Solte o bloqueio do gatilho.
3. Ative o gatilho da pistola do gatilho e permite que a água corra até que todo o ar saia da mangueira da água.
4. Rode o interruptor Start/Stop para a direita.
5. Ative o gatilho da pistola do gatilho.
6. Ajuste sempre a distância até à superfície a limpar e consequentemente a pressão do bocal.

Não tape a máquina durante a operação ou use numa sala sem ventilação adequada!

NOTA: Se a máquina ficar abandonada ou não for utilizada por 5 minutos, deve ser desligada no interruptor start/stop (4) "O":

1. Rode o interruptor start/stop para a esquerda "O".
2. Desligue a ficha elétrica da tomada.
3. Desligue a alimentação de água e ative o gatilho da pistola do gatilho para aliviar a máquina da pressão.
4. Bloqueie a pistola do gatilho. (Fig. 4)

Ao liberar o gatilho da pistola do gatilho, a máquina para automaticamente. A máquina começará novamente ao reativar a pistola do gatilho.

6.6 Bocal ajustável (Fig. 5)

A pressão pode ser ajustada no bocal ajustável rodando-o.

AVISO: Não faça isto em funcionamento para evitar que a mão bata no jato.

7 DADOS TÉCNICOS

	POWXG90400
MODELO do motor	Motor com escovas
Pressão	70 bar
Pressão máx.	100 bar
Voltagem	220-240 V/ 50 Hz
Potência	1200 W
Fluxo	6,5 L/min
Temperatura da água	Máx. 50 °C
Peso	5 kg

8 RUÍDO

Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3)

Nível de pressão acústica LpA 75 dB(A)

Nível de potência acústica LwA 89 dB(A)

ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).

aw (Vibração):

2,1 m/s²

K = 1,5 ~m / s^2

9 LIMPEZA E MANUTENÇÃO

AVISO! Desligue sempre a ficha da tomada antes de qualquer manutenção ou limpeza.

Para garantir uma vida útil longa e sem problemas, por favor siga as seguintes indicações:

• Lave a mangueira de água, a mangueira de alta pressão, a lança de pulverização e acessórios antes de montar.
• Limpe pó e areia dos conetores.
  ■ Limpe os bocais.

Qualquer reparação deve ser sempre realizada numa oficina autorizada com peças de reposição originais.

9.1 Limpar o filtro de entrada

- Limpe o filtro de entrada regularmente. Lave com água para remover sujidade e detritos.

CUIDADO: Caso não instale o filtro a garantia ficará inválida.

9.2 Limpar as ventilações de ar

A máquina deve ser mantida limpa para permitir a passagem livre do ar através das ventilações da máquina.

9.3 Lubrificar os acoplamentos

Para garantir uma ligação fácil e para que os o-rings não sequem, os acoplamentos devem ser lubrificados regularmente.

10 ARMAZENAMENTO

A máquina deve ser arrumada numa sala livre de gelo!

A bomba, mangueira e acessórios devem ser sempre esvaziados de água antes de armazenar como se segue:

1. Pare a máquina, gire o interruptor start/stop "O" e separe a manqueira de água e bocal.
2. Reinicie a máquina e ative o gatilho na pistola do gatilho. Permita que a máquina funcione até que não saia água pela pistola.
3. Pare a máquina, deslique e enrole a manqueira e o cabo.
4. Coloque a pistola do gatilho, a lança, os bocais e outros acessórios nos suportes da máquina. O gancho pode ser usado para arrumação da manqueira e cabo.

Se a máquina, por engano, congelar, será necessário verificar se existem danos.

AVISO: Nunca inicie uma máquina congelada. Os danos por gelo não estão cobertos pela garantia!

11 ELIMINAÇÃO DE PROBLEMAS

SINTOMA	CAUSA	AÇÃO RECOMENDADA
Máquina não arranca	Máquina não ligada na tomada	Ligue a máquina à tomada.
	Tomada com defeito.	Tente outra tomada.
	Cabo de extensão com defeito.	Tente sem o cabo e extensão.
Pressão flutuante	Bomba está a sugar ar.	Verifique se as mangueiras e as ligações estão estanques.
	Válvulas sujas, com desgaste ou bloqueadas.	Contacte o seu centro de serviço mais próximo.
	Alimentação de água insuficiente.	Aumente a pressão da água, verifique bloqueios da mangueira de jardim e/ou mude para uma mangueira maior.
	Vedações da bomba com desgaste.	Contacte o seu centro de serviço mais próximo.
Máquina para	Tensão da alimentação incorreta.	Verifique se a tensão da alimentação corresponde à especificação na placa de características.
	Sensor térmico ativado.	Permita que a máquina arrefeça por 5 minutos.
	Bocal parcialmente bloqueado	Limpe o bocal com uma agulha e pulverizando água no sentido contrário pelo bocal.
	Aumente amperagem.	Tente sem o cabo e extensão.
Máquina pulsante	Ar na mangueira/bomba de entrada	Permita que a máquina funcione com gatilho aberto até atingir a pressão de operação regular.
	Alimentação inadequada da alimentação de água	Aumente a pressão da água, verifique bloqueios da mangueira de jardim e/ou mude para uma mangueira maior.
	Bocal parcialmente bloqueado	Limpe o bocal com uma agulha e pulverizando água no sentido contrário pelo bocal.
	Filtro de água bloqueado.	Limpe o filtro.
	Mangueira torcida.	Endireite a mangueira.
Máquina inicia e para frequentemente sozinha	Bomba e/ou pistola do gatilho apresenta fuga.	Contacte o seu centro de serviço mais próximo.
	Sem alimentação de água.	Ligue água de entrada.
Máquina inicia mas não sai água	Filtro de água bloqueado.	Limpe o filtro.
	Bocal bloqueado.	Limpe o bocal com uma agulha e pulverizando água no sentido contrário pelo bocal.
