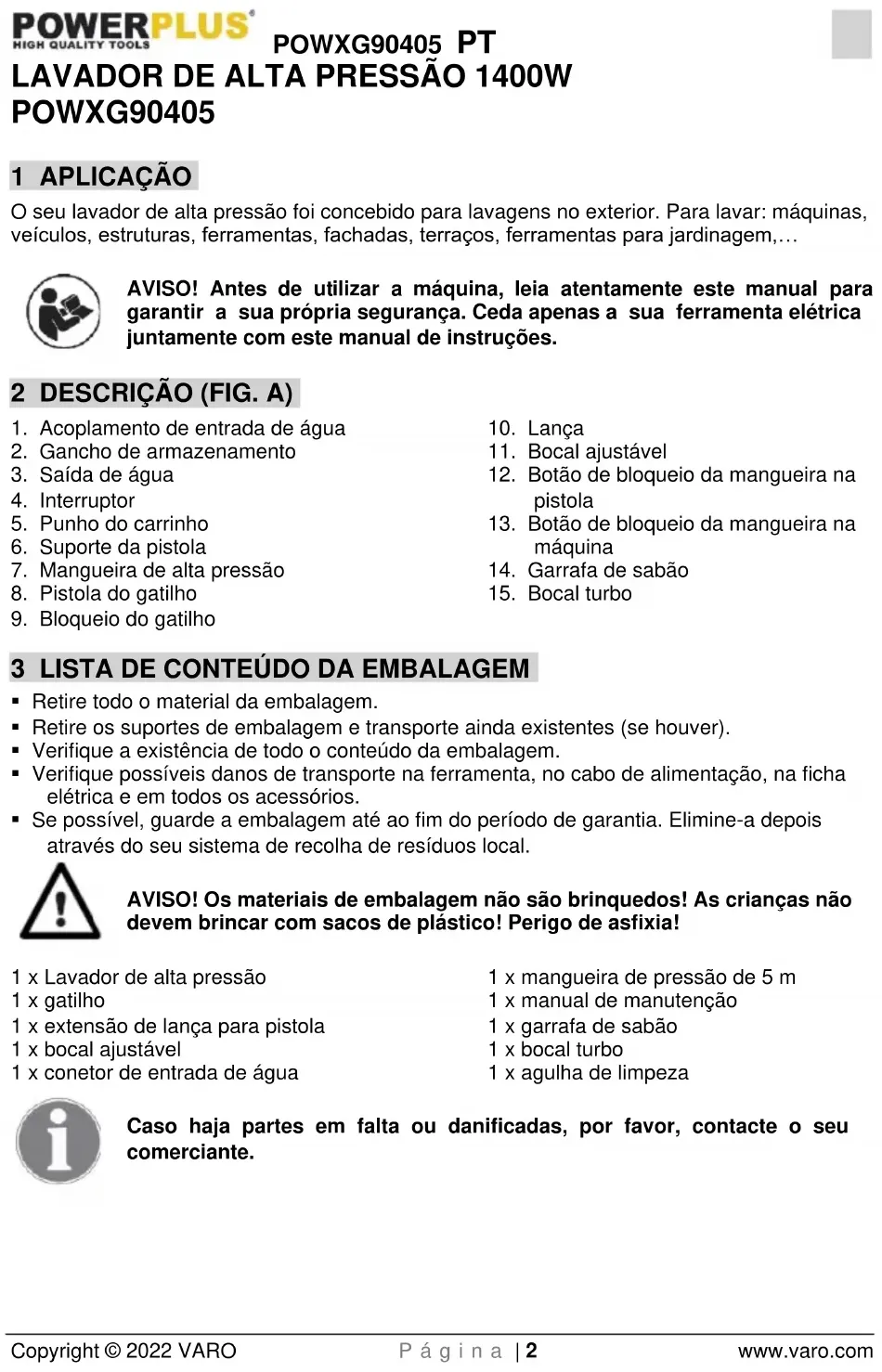

LAVADOR DE ALTA PRESSão 1400W POWXG90405

1 APLICAZão

O seu lavador de alta pressão foi concebido para lavagens no exterior. Para lavar:mares, veículos, estruturas, ferramentas, fachadas, terracos, ferramentas para jardinagem,...

AVISO! Antes de utiliser a boa, leia atentamente este manual para garantir a sua和个人a segança. Ceda apenas a sua ferramenta eletrica juntamente com este manual de instruções.

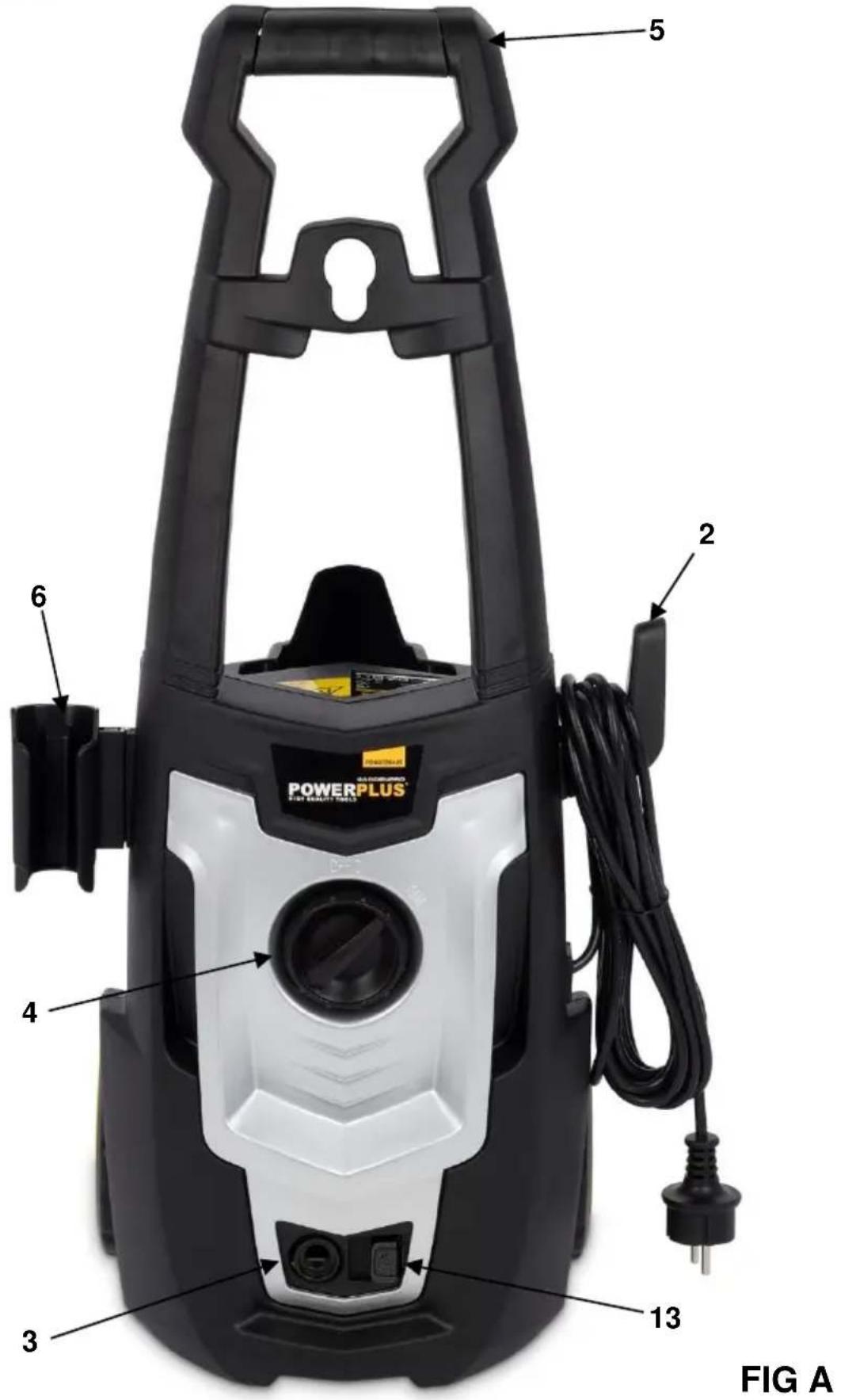

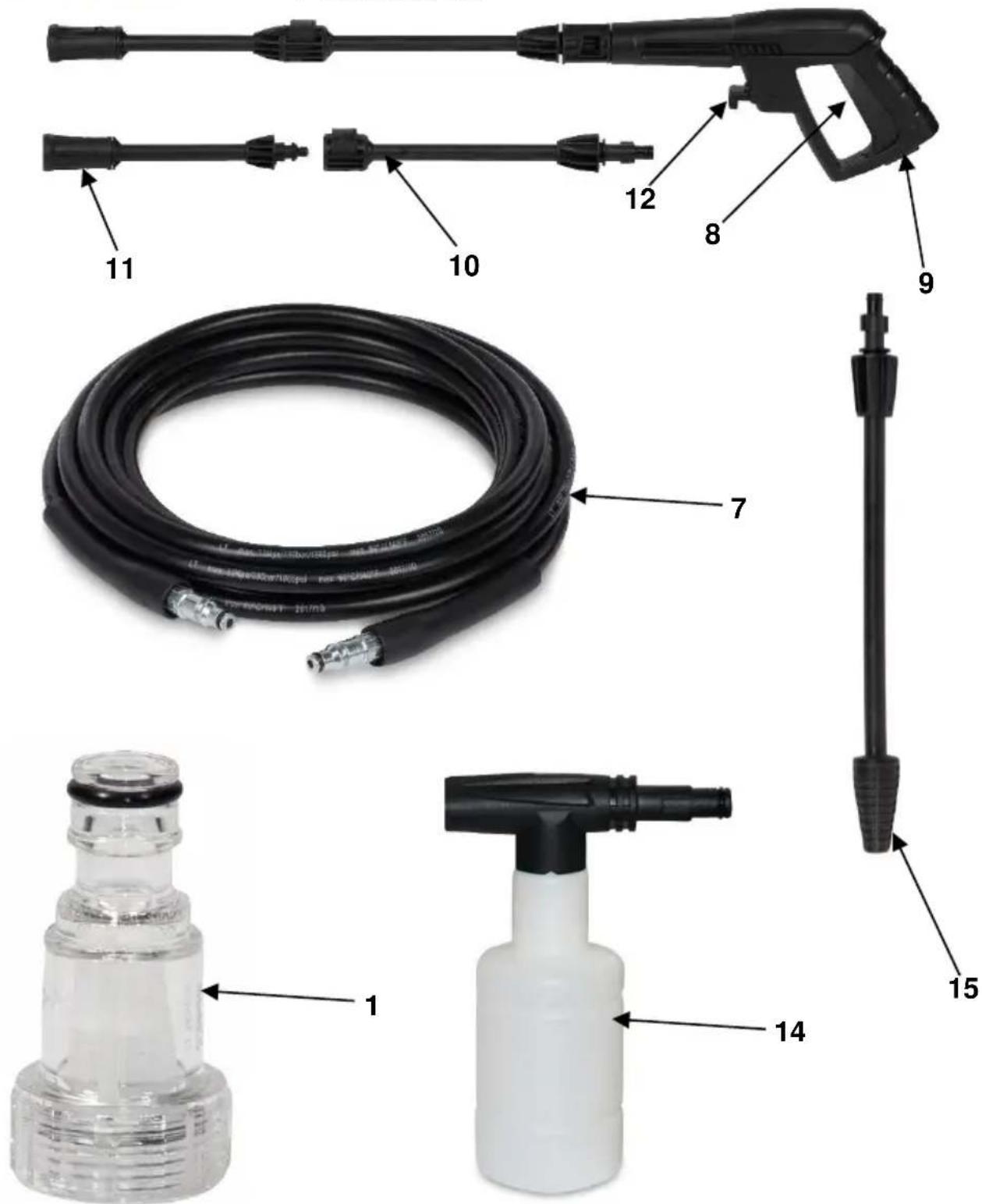

2 DESCRICAO (FIG. A)

1. Acoplamento de entrada de agua
2. Gancho de armazenamento
3. Saía de agua
4. Interruption
5. Punho do carrinho
6. Suporte da pistola
7. Mangueira de alta pressao
8. Pistola do gatilho

9. Bloqueio do gatilho

10. Lanca

11. Bocal ajustavel
12. Botão de bloqueio da mangueira na pistola
13. Botão de bloqueio da mangueira na�áquina
14. Garrafa de sabão
15. Bocal turbo

3 LISTA DE CONTEUDO DA EMBALAGEM

Retire todo o material da embalagem.
Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique a existência de todo o conteudo da embalagem.
- Verifique posséveis danos de transporte na ferramenta, no cabo de alimentação, na fiche eletrica e em todos os acessórios.
- Se possível, guarde a embalagem até ao fim do perfeito de garantia. Elimine-a depois através do seuSYSTEMA de recolha de resíduos local.

AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plácico! Perigo de asfixia!

1 x Lavador de alta pressão
1xgatilho
1 x extensão de lança para pistola
1 x bocal ajustavel
1 x conetor de entrada de agua

1 x manqueira de pressao de 5 m
1 x manual de manutenção
1 x garrafa de sabão
1 x bocal turbo
1 x agulha de limpeza

CasoILA partes em falta ou danificadas, por favor,contacte o seu comerciante.

4 INSTRUÇões ADICIONAIS PARA OS LIMPADORES DE ALTA PRESSão

• O aparelho está concebido apenas para uso particular no exterior e não para uso comercial. Por favor mantenha afastado do calor, luz do sol direta, humididade e chuva, gelo e extremidades apiadas.
• Não permita que pessoas não familiarizadas com a'utilisation de um lavador de alta pressão ou pessoas que não tenham sido tratados de instruções operem a boa.
• Limpadores de alta pressão não podem ser usados por crianças nem por pessoal não instruído.
• As criancas devem ser vigiadas para garantir que não brincam com o aparelho.
• Antes de,iniciar a sua maquina por favor verifique se existem defeitos. Caso encontre algo, não inicia a sua maquina e contacte o seu distribuitor local.
• Verifique especialmente se o isolamento do cabo eletrico se conta sem defeitos e sem ranhuras. Se o cabo eletrico estiver danificado, deve substitui-lo num centro de service local autorizzato.

AVISO: Jatos de alta pressão podem ser perigosos se sujeitos a utilização inadeva. O jato não deve ser direcionado para pessoas, equipamento vivo nem para o Aloneio aparecido.

AVISO: Não use o aparecido ao alcance de outras pessoas exceto se estiverem a usar roupa de proteção.

• Não direcionça o jato para si ou para outros com o objetivo de limpar roupas ou calcado.
• Secure a lanca de pulverizaçãofirmamente com ambas as mãos.
• O operador e quem estiver proximo do local de limpeza deve ter atencao para nao fazer preso por detritos deslocateds durante a operacao.
• Use óculos e roupas de proteção durante a operação.
• Deslique o fornecimento de energia elétrica antes de proceder a qualquer manutença.
• Para garantir a segurarca do aparelho, use apenas peças de reposicao originais do fabricante ou aprovadas pelo fabricante.
• Não use o aparecido se o cabo de alimentação ou peças importantes do aparecido se encontrar em com defeito, por ex. dispositivo de segurar, mangueira de alta pressão e pistola do gatilho.
• Não use o aparelho com as muitos molhadas. Se o aparelho estiver húmido ou molhado, deslique-o imeditamente. Não submergir em água.
• Pneus e valvulas de pneus pode ser danificadas pelo jato de alta pressao e de seguda explodir.
• Nunca use a boa num ambiente ond possa existir perigo de explosao.
• Não é permitido limpar superficies que contenham amIENTo com alta pressão.
• Esta lavadora de alta pressão não pode ser usada a temperatas abaixo de 0^ .

AVISO: Mangueiras de alta pressão, encaixes e acoplamentos são importantes para a segurar do aparecido. Use apenas mangueiras, encaixes e acoplamentos recomendados por um fabricante.

AVISO: Cabos de extension inadequados podem ser perigosos. Os cabos em carretos devem ser sempre totalmente disenrolados para fazer sobraqueamento do cabo.

POWXG90405 PT

• Se for uso um cabo de extensão, a ficha e o soque devem ser àprove de água ecemprir os requisitos abaixo mentionados em termos de comprimento e dimensionalos do cabo.

-1.0 mm² max. 12.5 m
-1.5 mm² max. 20 m

• Se o cabo eletrico estiver estragado, deve ser substituido pelo fabricante ou o seu agente ou&Tecnicos qualificados para evaporar perigos.

4.1 Ligação de fornecimento de energia

O segunte deve ser observado ao ligar o lavador de alta pressao a instalacao eltrica:

• A ligação de alimentação eletrica deve ser efetuada por um eletricista qualificado e comprir a norma IEC 60364-1.
• Recomenda-se que a alimentacao eletrica para este aparelho inclua um dispositivo de corrente residual que interrorna a alimentacao caso ocorrna uma fuga de corrente para a terra acima de 30mA para 30m .

4.2 Ligação de água

• Ligação à alimentação Pública de acordo com as regulamenteções.
• A mangueira de entrada pode ser ligada à alimentação de água com uma pressão de entrada Tmaxima de 12 bars.

Na Europa, esta lavadora de alta pressão apenas está autorizada para ligationação à alimentação de água potavel quando tiver sido instalado um protetor de refluxo adequado, Modelo BA de acordo com a norma EN 1717. O comprimento da mangueira entre oprotetor de refluxo e a lavadora de alta pressão deve ter, no minimum, 10 metros para absorver possíveis picos de

pressao (min. diametro 1,3 cm).

• Logo que a agua passeonga valvula BA, a mesma deixa de ser considerada como agua potavel.

IMPORTANTE! Use abenaságua sem quaisquer impurezas. Se existir um risco de partículas de areia naágua de entrada (isto é, o seu proprietary quando) deve ser instalado um FILTER adicional.

A valvula do descarregador pode reduzir a pressao se excesser os价值观es pre-definidos.
Dispositivo de bloqueio na pistola do gatilho (9): A pistola do gatilho (8) inclui um dispositivo de bloqueio (9). quando o botao está ativado, a pistola do gatilho (8) não pode ser operado.
- Um sensorTERMICO protege o motor contra sobreaquecisiono. A maquina ira reinician aposoals qunuts quando o sensor termico arrefecer.

5 INSTRUÇÉS DE MONTAGEM

Esta coisa explicará pormenorizadamente como preparar o seu lavador de alta pressão para utilizesao.

5.1 Montar o gancho de armazenamento e o suporte da pistola

• Deslize o gancho de armazenamento no suporte do lado direito.
• Deslize o所提供 de pistola para dentro do所提供 doazo esquerdo.

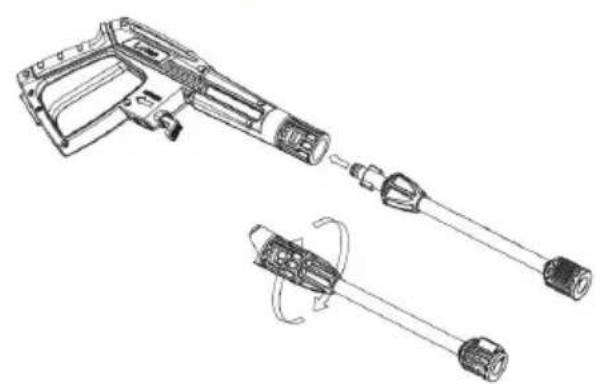

5.2 Montar a pistola (Fig. 1)

• Insira a lanca de extensão na pistola. Empurre e rode a lanca de extensão no sentido dos ponteiros do relógio na pistola. quando as peças estiverem devidamente encaixadas, não é possível分开 os dois componentes apenas puxando a pistola.
• Insira o bocal de pulverização ajustavel na vareta de extensão, sentido de encaixe rápido, apenas tem de o empurrar na vareta de extensão diretamente e com energia até apertar manualmente em posicao. quando as peças estiverem devidamente unidas (o bocal decame ajustavel deve encaixar na ranhura da vareta de extensão), não pode分开ar ), não pode分开ar ), não pode分开ar ), não pode分开ar , não pode分开ar .

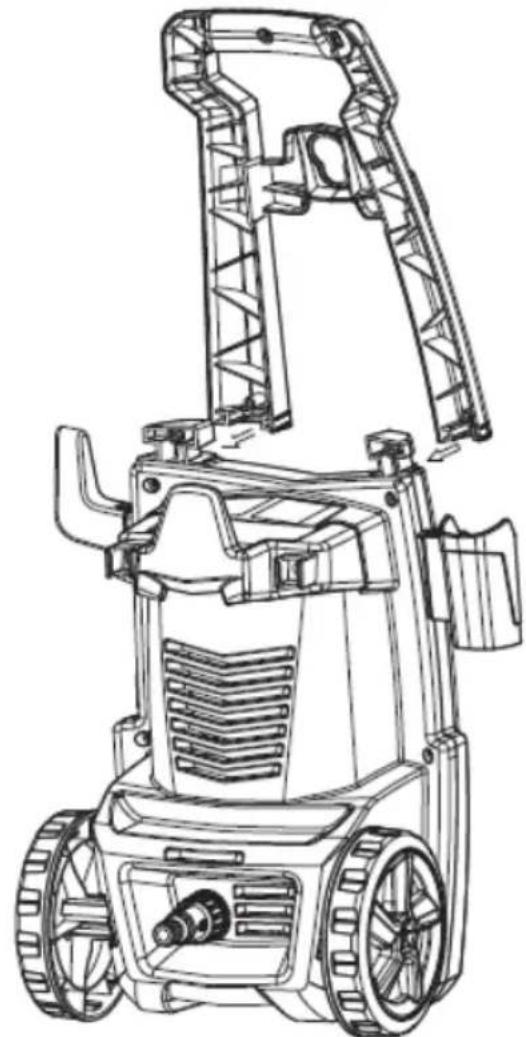

5.3 Montar o punho do carrinho (fig. 2)

1. Coloque o punho do carrinho na maquina.
2. Fixo punho com os 2 parafusos.
3. Colocar o gancho traseiro para acessórios.
4. Segurar o gancho por meio deinous parafusos.
5. Montar as rodas à direita e à esquerda.

6 INSTRUÇÉS OPERACIONALS

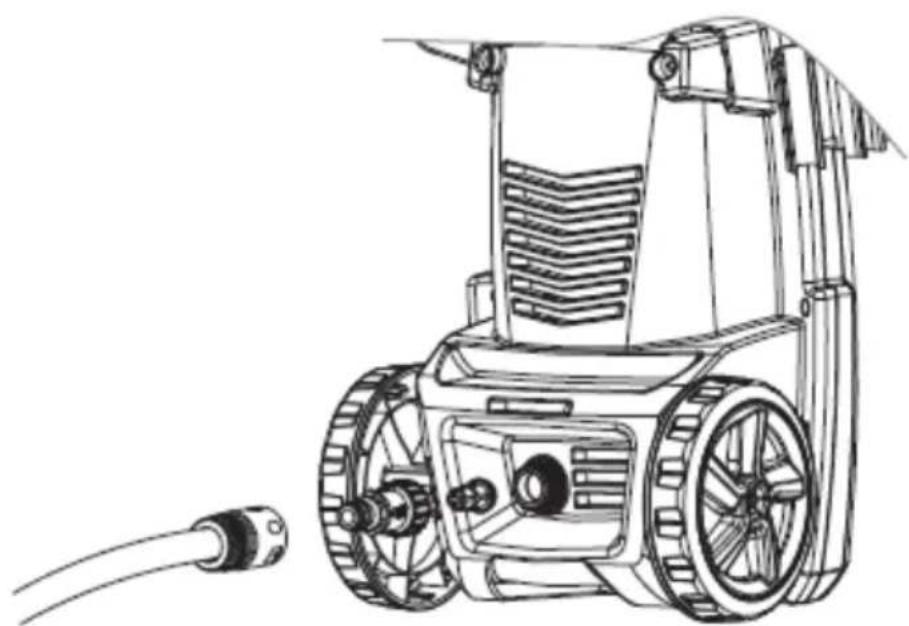

6.1 Ligação da mangueira do jardim (fig. 3)

• Antes de instalar o conetor de entrada de agua na anilha de pressão remove a tampa de plástico.
• Instale o conetor da mangueira (com FILTER incorporado) na anilha de pressão.
• Ligue a mangueira de jardim com um acoplamento rápido standard.

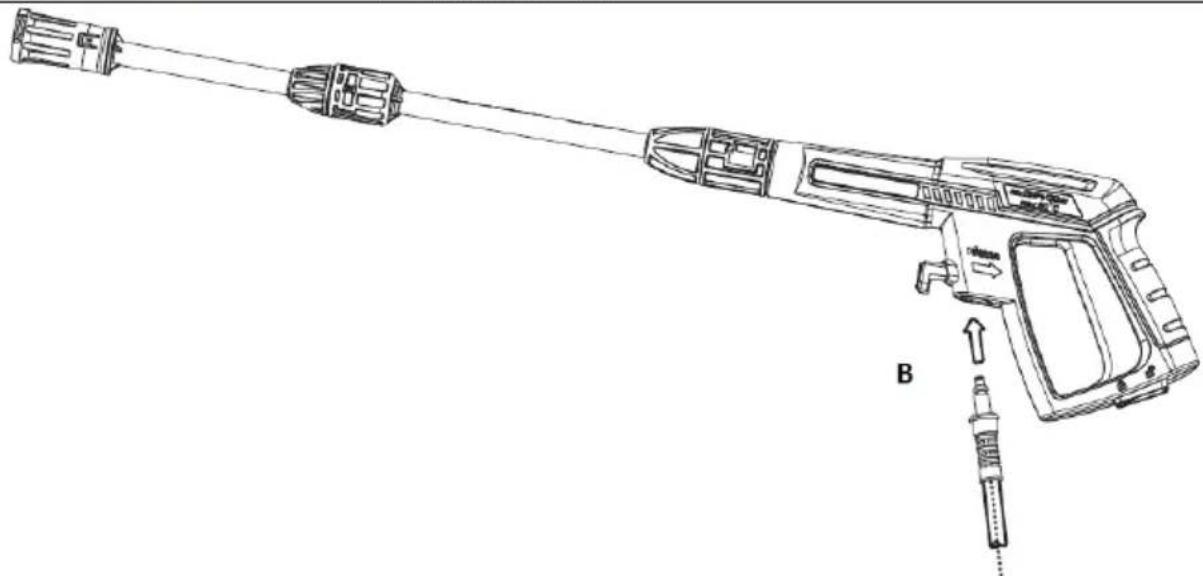

6.2 Montar a mangueira de alta pressao (fig. 4)

1. Instale a mangueira de alta pressao à pistolo do gatilho e maquina.
2. Separe a mangueira de alta pressao premindo a lingueta (A) ou botao (B).

6.3 Montar a lanca e o bocal

1. Empurre a lanca para a pistola do gatilho.
2. Quando inserido, rode-o. Cuido: Certifique-se que a lanca está corretoamente fixa na pistola.
3. Instale os bocais.. Empurre-os enerigamente na lanca. Verifique antes de ativar o gatilho se o bocal está corretemente fixo.

6.4 Ligação de água

E adequada una mangueira de jardim de 12 no minimo 10 m e Tmaximo 25 m.

IMPORTANT! Use apenaságua sem quaisquer impurezas. Se existir um risco de partículas de areia naágua de entrada (isto é, o seuproprio quando) deve ser instalado um FILTER adicional.

1. Permita que a agua corra pela mangueira da agua antes de a ligar a boaina para evitar que areia e sujidade entrem na boaina. Nota: Verifique se oatório está instalado no cano de entrada de agua e que não está obstruido.
2. Ligue a mangueira de água à alimentação de água atraves de um conetor rápido (água de entrada, pressão Tmaxa: 12 bar, max. temperatura: 50^ ).
3. Ligue a agua.

A pistola do gatilho e lanca está sujeito a um impulso durante a operacao, por isso segure sempre firmamente com ambas as mao.

IMPORTANTE: Direcione o local para o chão.

Este limpador de alta pressão está equipado com umsystema start/stop automatico, baseado na pressao da agua.

1. Verifique se a boaina está em posicao vertical. NOTE: Não colque a boaina em relva alta!
2. Solte o bloqueio do gatilho.
3. Ative o gatilho da pistola do gatilho e permite que a agua corra até que todo o ar saia da mangueira da agua.
4. Rode o interruptor Start/Stop para a direita.
5. Ative o gatilho da pistola do gatilho.
6. Ajuste sempre a distência até a superficie a limpar e consequentemente a pressão do bocal.

Não tape a boa, durante a operação ou use numa sala sem ventilação adequada!
NOTA: Se a boa ficar abandonada ou não for realizada por 5 minutos, deve ser desligado no interruptor start/stop (4) "O":

1. Rode o interruptor start/stop para a esquerda "O".
2. Desligue a ficha elétrica da tomada.
3. Desligue a alimentacao de agua e ative o gatilho da pistola do gatilho para aliviar aquinaa da pressao.
4. Bloqueie a pistola do gatilho. (Fig. 5)

Ao liberar o gatilho da pistola do gatilho, a maquina para automaticamente. A maquina促成a novamente ao reativar a pistola do gatilho.

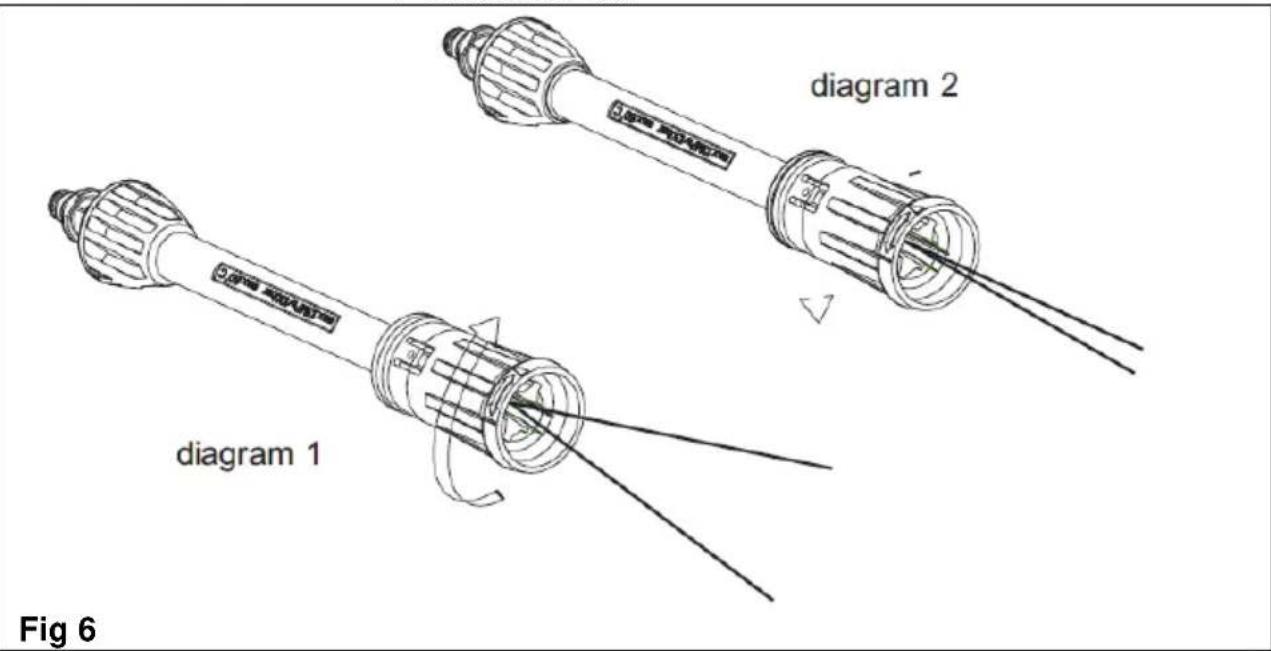

6.6 Bocalajustavel (fig.6)

A pressão pode ser ajustada no local ajustavel rodando-o.

AVISO: Não faça isto em functiimento para fazer que a maior bata no jato.

7 DADOS TECNICOS

	POWXG90405
MODELO do motor	Motor com escovas
Pressão (Mpa)	8
Pressão max. (Mpa)	11
Voltagem	220-240 V/ 50 Hz
Potência	1400 W
Fluxo	6,5 L/min
Temperatura da água	Max 50°C
Peso	5,8 kg

8 RUIDO

Valores de emissao sonora, medidos em conformidade com a norma relevante. (K = 3)

Nível de pressão acústica LpA

75 dB(A)

Nível de potência acústica LwA

88 dB(A)

ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).

aw (Vibração):

2,1 m/s²

K=1.5m/s²

AVISO! Desligue sempre a ficha da tomada antes de qualquer manutenção ou limpeza.

Para garantir uma vidautillonga e sem problemas,porfavor sigaaseguintesindicações:

• Lave a mangueira de agua, a mangueira de alta pressão, aança de pulverização e os acessórios antes de montar.
• Limpe pô e areia dos conetores.
• Limpe os bocais.

Qualquer reparacao deve ser sempre realizada numa oficial autorizada com peças de reposicao originais.

9.1 Limpar o filtro de entrada

• Limpe o filtro de entrada regularamente. Lave com agua para remove sujidade e detritos.

CUIDADO: Caso não instale o fazer a garantia ficará invalida.

9.2 Limpar as ventilacoes de ar

A boaina deve ser mantida limpa para permitir a passagem livre do ar atraves das ventilacoes da boaina.

9.3 Lubrificar os acoplamentos

Para garantir uma ligação fácil e para que os o-rings não sequem, os acoplamentos devem ser lubricados regularamente.

10 ARMAZENAMENTO

A boaina deve ser arrumada numa sala livre de gelo!

A bomba, mangueira e acessórios devem ser sempre esvaziados de agua antes de armazenar como se segue:

1. Pare a boaina, gire o interruptor start/stop "O" e separe a mangueira de agua e bocal.
2. Reinicie a boaquina e ative o gatilho na pistola do gatilho. Permita que a boaquina funcione até que não saía aguaPGA.
3. Pare a性强ina, deslige e enrole a mangueira e o cabo.
4. Coloque a pistola do gatilho, a lanca, os bocais e outros acessórios nos suportes da boaquina. O gancho pode ser uso para arrumação da mangueira e cabo.

Se aquina, por engano, congelar, sera necessario verificar se existem danos.

AVISO: Nunca inicie uma boa, congelada. Os danos por gelo não está cobertos pela garantia!

11 ELIMINAÇÃO DE PROBLEMAS

SINTOMA	CAUSA	AÇÃO RECOMENDADA
Máquina não arranca	Máquina não ligada na tomada	Ligue a máquina à tomada.
	Tomada com defeito.	Tente outras tomada.
	Cabo de extensão com defeito.	Tente sem o cabo e extensão.
Pressão flutuante	Bomba está a sugar ar.	Verifique se as mangueiras e as ligações está antranques.
	Válvulas sujas, com desgaste ou bloqueadas.	Contacte o seu centro de service mais(PRXTIMO.
	Alimentação de água insufiente.	Aumente a pressão da água, verifiquebloqueiros da mangueira de jardim e/ou mudepara uma mangueira maior.
	Vedoações da bomba comdesgaste.	Contacte o seu centro de service mais(PRXTIMO.
Máquina para	Tensão da alimentação incorrente.	Verifique se a tensão da alimentaçãocorresponde à especificação na placadecaracteristicas.
	Sensor tírmico ativado.	Permita que a máquina atrefeça por 5minutos.
	Bocal parcialmentebloqueado	Limpe o bocal com uma agulha e pulverizarandoágua no sentido contrário pelo bocal.
	Aumente amperagem.	Tente sem o cabo e extensão.
Máquina pulsante	Ar na mangueira/bombade entrada	Permita que a máquina função com gatilhoaberto até atingir a pressão de operacao regular.
	Alimentação inadequadada alimentação de água	Aumente a pressão da água, verifiquebloqueiros da mangueira de jardim e/ou mudepara uma mangueira maior.
	Bocal parcialmentebloqueado	Limpe o bocal com uma agulha e pulverizarandoágua no sentido contrário pelo bocal.
	Filtro de águabloqueado.	Limpe o filtros.
	Mangueira torcida.	Endireite a mangueira.
Máquina iniecia parafrequentemente sozinha	Bomba e/ou pistola do gatilho apareça fuga.	Contacte o seu centro de service mais(PRXTIMO.
	Sem alimentação de água.	Ligueágua de entrada.
Máquina inieciamas não saiágua	Filtro de águabloqueado.	Limpe o filtró.
	Bocal bloqueado.	Limpe o bocal com uma agulha e pulverizandoágua no sentido contrário pelo bocal.

9.1 Kaapiaoos rou pilpou rou otoiou eio8ou
