KÄYTTÖOHJE POWXG90405 PowerPlus

6.5 Gerät starten/stoppen

1 KAYTTO 2
2 KUVAUS (KUVA A) 2
3 PAKKAUKSEN SISALTO 2
4 LISATURVALLISUUSOHJEET PAINEPESUREITA VARTEN.....3
4.1 Sahkoverkkoliitanta 4
4.2 Vesiliitäntä 4
4.3 Turvalaitteet 4
5 KOKOONPANO-OHJEET 4
5.1 Sailytyskoukun ja pesupistoolipidikkeen asennus 4
5.2 Pesupistoolin kokoaminen (kuva 1) 4
5.3 Tyontovaunn kahvan asennus (kuva 2) 4
6 KAYTTO 4
6.1 Puutarhaletkun liitanta (kuva 3) 4
6.2 Paineletkun asennus (kuva 4) 5
6.3 Pesuvarren ja suuttimen asentaminen 5
6.4 Vesiliitäntä 5
6.5 Koneen käynnistäminen/pysäytäminen 5
6.6 Säädettävä suutin (Kuva 6)
7 TEKNISET TIEDOT 6
8 MELU 6
9 PUHDISTUS JA HUOLTO 7
9.1 Tulosuodattimen puhdistaminen 7
9.2 Tuuletusaukkojen puhdistaminen 7
9.3 Liittimien rasvaus.. 7
10 VARASTOINTI 7
11 VIANETSINTÄ 8

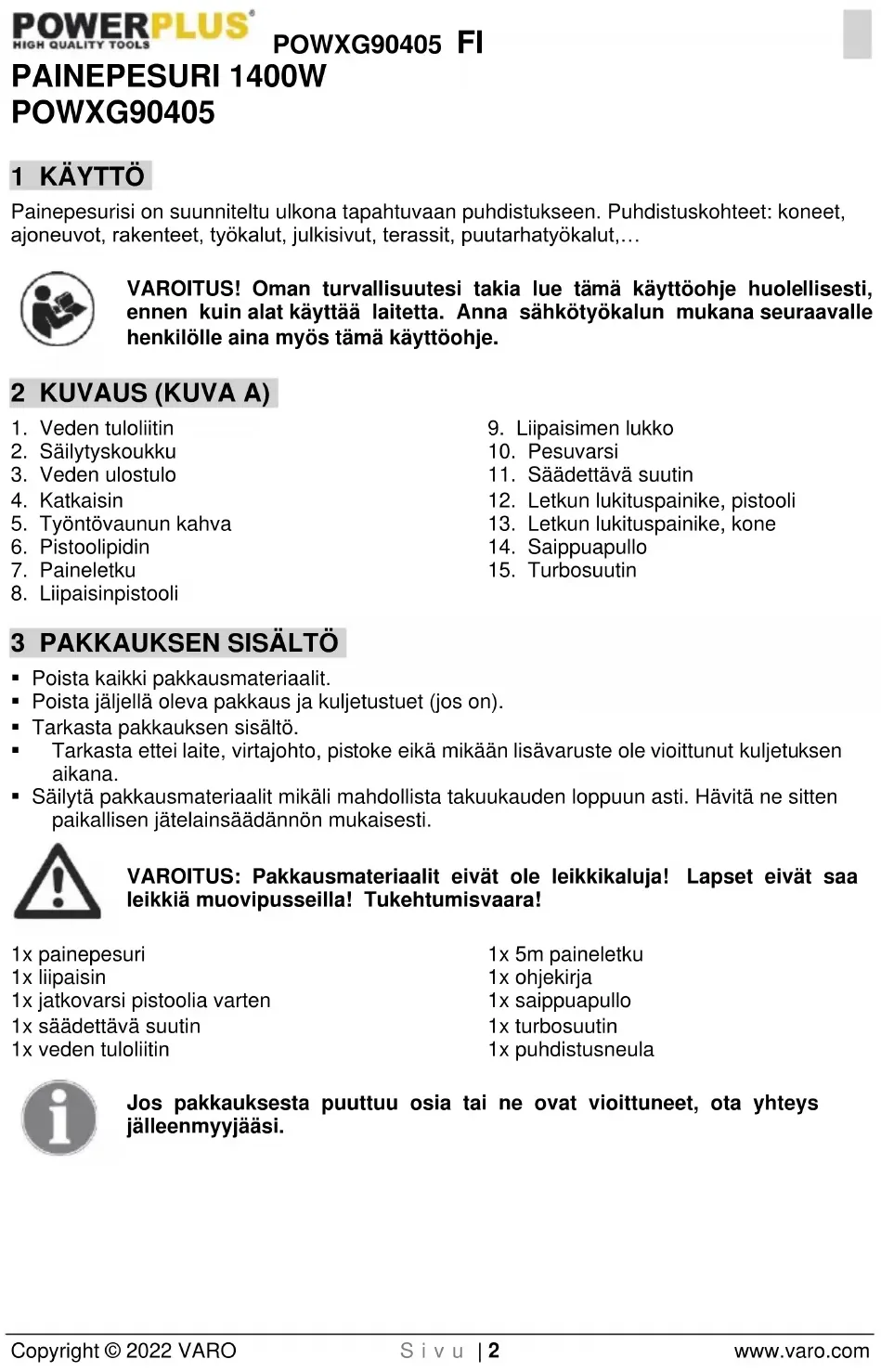

PAINEPESURI 1400W POWXG90405

1 KÄYTTÖ

Painepesurisi on suunniteltu ulkona tapahtuvaan puhdistukseen. Puhdistuskohteet: koneet, ajoneuvot, rakenteet, tyokalut, julkisivut, terassit, puutarhatyokalut,...

VAROITUS! Oman turvallisuutesi takia lue tamä kayttöohje huolellisesti, ennen kuin alat kayttäa laitetta. Anna sahkötyokalun mukana seuraavalle henkilolle aina myös tamä kayttöohje.

2 KUVAUS (KUVA A)

1. Veden tulolitin
2. Sailytyskoukku
3. Veden ulostulo
4. Katkaisin
5. Työntövaunun kahva
6. Pistoolipidin
7. Paineletku

8. Liipaisinpistooli

9. Liipaisimen lukko

10. Pesuvari
11. Säedettäva suutin
12. Letkun lukituspainike, pistooli
13. Letkun lukituspainike, kone
14. Saippuapullo
15. Turbosuutin

3 PAKKAUKSEN SISÄLTÖ

• Poista kaikki pakkausmaterialiaalit.
• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
  Tarkasta pakkauksen sisälto.
• Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole viottunut kuljetuksen aikana.
• Sailytä pakkaismateriaalit mikäli mahdolista takuukauden loppuun asti. Havita ne sitten paikallisen jatelainsaadannon mukaisesti.

VAROITUS: Pakkausmaterialiait eivat ole leikkikaluja! Lapset eivat saa leikkä muovipusseilla! Tukehtumisvaara!

1x painepesuri
1x liipaisin
1x jatkovarsi pistoolia varten
1x saaedettava suutin
1x veden tuloliitin

1x5m paineletku
1x ohjekirja
1x saippuapullo
1x turbosuutin
1x puhdistusneula

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jalleenmyyjaasi.

POWXG90405 FI

4 LISÄTURVALLISUUSOHJEET PAINEPESUREITA VARTEN

• Laite on suunniteltu yksinomaan yksityiskayttoon ulkona EIKA kaupalliseen kayttoon. Suojele laitetta lammoltä, suoralta auringonpaisteelta, kosteudelta ja sateelta, pakkaselta ja teraviltä reunoilta.
• Alä anna henkilöiden, joita ei ole koulutettu painepesuria varten ja jotka eivät ole lukeneet ohjekirjaa, käytää konetta!
  Lapset tai kouluttamattomat henkilot eivat saa kayttaa painepesureita.
  Lapsia on valvottava ja varmistettava, etta he eivat leiki laitteella.
  Ennen koneen kaynnistamista tarkasta huolellisesti, ettei siinä ole vikoja. Jos loydatjonkun vian, alä kaynnista konetta, vaan ota yhteys paikalliseen jalleenmyyjaan.
  Tarkasta erityisesti, etta sahkjohdon eriste ei ole viottunut ja ettei siina ole murtumia. Jos sahkokaapeli on vioittunut, se on vaihdatettava valtuutetussa huoltolikkeessa.

VAROITUS: Korkeapainenuikut voivat olla vaarallisia, jos niita kaytetaa värärin. Suihkua ei saa kohdistaa suoraan henkilöihin pän, jannitteisiin sahkolaitteisiin tai itse laitteeseen.

VAROITUS: Älä käytä laitetta henkilöiden lahellä, jos heillä ei ole suojavaatetusta.

• Alä kohdista suihkua itseesi tai toisiin pän voidaksesi puhdistaa vaatteet tai jalkineet.
• Pidä pesuvarresta lujasti kiinni molemmin käsin.
  Kaytajan ja jokaisen puhdistuspaikan lahietaisyydella tulisi suoautua lentavilta jatteilta, joita voi irrota kayton aikana.
• Käytä suojalaseja ja suojavaatetusta käytön aikana.
• Irrota virtalähteestä ennen kuin suoritat käytäjälle kuulvia kunnossapitotoimenpiteita.
• Jotta voitaisin varmistaa laitteen turvallisuus, käytä vain valmistajalta hankittuja tai valmistajan hyväksymä alkuperäisia varaosia.
• Alä käytä laitetta, jos laitteen virtajohto tai tärkeät osat ovat vioittuneet, esim. turvalaite, paineletku ja liipaisinpistooli.
• Alä käytä laitetta marillä käsillä. Jos laite on kosteaa tai marka, irrota se valittomästi. Alä pane sitä veteen.
• Paineruisku voi vioittaa renkaita ja renkaiden venttiilejä ja ne voivat sitten puhjeta.
  Alä kayta koskaan konetta ymparistossa, jossa voi olla rajahdyksen vaara.
• Korkeapaineruiskulla ei saa puhdistaa asbestia sisaltavià pintoja.
  Tata painepesuria ei saa kayttaa alle 0^ Iampotiloissa.

VAROITUS: Paineletkut, kiinnittimet ja liittimet ovat tärkeitä laitteen turvallisuuden kannalta. Käytä vain valmistajan suosittelemia letkuja, kiinnittimä ja liitinkappaleita.

VAROITUS: Puutteelliset jatkojohdot voivat olla vaarallisia. Kelallekierretyt johdot on aina purettava täysin, jotta voidaan estaa johdon ylikuumeneminen.

• Jos käytetaan jatkojohtoa, pistokkeen ja pistorasian on oltava vesitiiviitta ja noudatettava alla mainittuja vaatimuksia pituuden ja johdon paksuuden suhteen.

-1,0 mm² maks. 12,5 m
-1.5 mm² maks. 20 m

• Jos sahkjohto on vioittunut, valmistajan tai valtuutetun huoltolikkeen tai patevan ammattihenkilon on vaihettava se, jotta voidaan valttaa vaaratilanne.

4.1 Sähköverkkoliitäntä

Seuraavia ohjeita tulisi noudattaa, kun painepesuri liitetaan sahkoverkostoon:

• Sähköverkkolitännan saa tehdä pateva sähköteknikko ja siinä on noudatettava IEC 60364-1 standardeja.
• On suositeltavaa, etta sahkon tulo tahan laitteseen on varustetu jaannosvirtalaitteella, joka keskeyttäa virrantulon,Jos vuotovirta maahan ylittaa 30 mA 30 ms ajan.

4.2 Vesiliitäntä

• Liitäntä yleiseen verkostoon on tehtäva märäysten mukaisesti.
• Tuloletkun voi liittä vesijohtoverkostoon korkeintaan 12 baarin tulopaineella.

Tāmān painepesurin saa Euroopassa liittää juomavesiverkostoon vain, jos on asennetu asianmukainen takaisinvirtauksen estin, BA-tyyppi EN 1717 standardin mukaisesti. Letkun pituuden takaisinvirtauksen estimen ja painepesurin valillä on oltava vähintään 10 metriä, jotta se voi imea mahdolliset painehuiput (min. lapiMITTA 1 / 2 tuumaa).

• Heti kun vesi on virrannut BA venttiilin lapi, vetta ei voi pitaa ena juomaveten.

TÄRKEÄ! Käytä vain vettä, jossa ei ole epäpuhtauksia. Jos vaarana on tulovedessä olevat hiekkahiukkaset (esim. omasta kaivosta), lisäsuodatin tulisi asentaa.

4.3 Turvalaitteet

Vapaavirtausventtiili voi alentaa painetta, jos se ylittaa esiasetetut arvot.
Lukituslaitteena toimii liipaisinpistooli (9): Liipaisinpistoolissa (8) on lukkolaite (9). Kun nuppi aktivoidaan, liipaisinpistoolia (8) ei voi kayttä.
- Lampoanturi suojelee moottoria ylikuumenemiselta. Kone kaynnistyy uudelleen mutaman minuutin kuluttua, kun lampoanturi on jäahtynyt.

5 KOKOONPANO-OHJEET

Tämä osa selostaa yksityiskohtaisesti, kuinka painepesuri on valmis käyttoën.

5.1 Sailytskoukun ja pesupistoolipidikkeen asennus

Tyonna sailytskoukku pidikkeen oikealle puolle.
- Työnnä pesupistoolipidike pidikkeen vasemmalle puolle.

5.2 Pesupistoolin kokoaminen (kuva 1)

• Kytke jatkovarsi pistooliin. Paina ja kaannä jatkovarsi myotapäivään pistoolille. Kun osat on liitetty kunnolla, osia ei saa irti toisistaan vetamalla jatketta suoraan pistoolista pois.
• Laita saadettäva suutin jatkovarteen. Pikaliitin tarvitsee vain tyontäa pesuvarteen suoraan ja voimakkaasti, kunnes se lukittuu käsivoimin paikalleen. Kun osat on liitetty kunnolla (suuttimen taytyy SOPIA jatkovarren uraan), niitta ei saa irti toisistaan suoraan jatkovarresta yetamalla.

5.3 Tyontovaunun kahvan asennus (kuva 2)

1. Aseta tyontovaunun kahva koneeseen.
2. Kiinnitä kahva 2 ruuvilla. 3
3. Aseta takataryikekoukku.
4. Kiinnitta koukku kahdella ruuvilla.
5. Kiinnitä oikea ja vasen pyörä.

6 KÄYTTÖ

6.1 Puutarhalektkun liitäntä (kuva 3)

POWXG90405 FI

• Irrota muovitulppa ennen tulovesilitannan liittamista painepesuriin.
• Kiinnitä painepesuriin letkuliitin (jossa on suodatin).
• Liitä puutarhaletku tavallisella pikaliittimellä.

6.2 Paineletkun asennus (kuva 4)

• Kiinnitä paineletku liipaisinpistooliin ja koneeseen.
• Irrota paineletku painamalla salpaa (A) tai painiketta (B).

6.3 Pesuvarren ja suuttimen asentaminen

Työnnä pesuvari liipaisinpistooliin.
Kun se on asennettu, kännä sitä. Varo: Varmista etta pesuvari on kiinnitety oikein pistooliin.
- Kiinnità suutin. Työnnä se voimakkaasti pesuvarteen. Tarkasta ennen liipaisimen aktivointia, etta suutin on kiinnitety oikein.

6.4 Vesiliitäntä

Tavallinen 1/2" puutarhaletku, joka on vah. 10 m ja kork. 25 m, on sopiva.

TÄRKEÄ! Käytä vain vetta, jossa ei ole epäpuhtauksia. Jos on olemassa vaara, etta tulovedessä on hiekkahiukkasia (esim. omasta kaivosta), silloin on asennettava lisäuodatin.

1. Anna veden virrata vesiletkun lapi, ennen kuin liitat sen koneeseen voidaksesi estaa hiekan ja lian paasyn koneeseen. Huom.: tarkasta etta suodatin on asennetu veden tuloputkeen ja etta se ei ole tutkeutunut.
2. Liītā vesiletku vedentuloputkeen pikaliittimellä (tulovesi, maks. paine: 12 baaria, maks. lampötila: 50^ ).
3. Kytke vesi pälle.

6.5 Koneen kaynnistäminen/pysayttäminen

Isku kayton aikana vaikuttaa liipaisinpistoolin ja pesuvarteen - pidä siksi laitteesta aina lujasti kiinni molemmin kasin.

TÄRKEÄÄ: Suuntaa suutin maahan pän.

Tämä painepesuri on varustetu automaattisella käynnistys/pysäytysjärkestelmällä, joka perustuu vedenpaineseen.

1. Tarkasta etta kone on pystyasennossa. HUOM.: Ala aseta konetta korkeaan ruohikkoon!
2. Vapauta liipaisimen lukko.
3. Aktivoi liipaisinpistoolin liipaisin ja anna veden juosta, kunnes kaikki ilma on poistunut vesilektkusta.
4. Kännä katkaisin oikealle.
5. Aktivoi liipaisinpistoolin liipaisin.
6. Säädä aina etäisyys ja siten suuttimen paine puhdistettavaan pintaan nähden.

Älä peita konetta kayton aikana tai kayta sita huoneessa ilman riittavaa tuuletusta!
HUOM.: Jos kone on jatety tai sita ei kayteta 5 minuutin aikana, se on kytkettava pois
toiminnasta kaynnistys/ysaytskatkaisimella (4) "O":

1. Kaannakatkaisin vasemmalle O-asentoon.
2. Irrota sahkopistoke pistorasiasta.
3. Katkaise veden tulo ja aktivoi liipaisinpistoolin liipaisin voidaksesi vapauttaa koneen paineesta.
4. Lukitse liipaisinpistooli. (Kuva 5)

Kun liipaisinpistoolin liipaisin vapautetaan, kone pysahtyy automaattisesti. Kone kaynnistyy taas, kun aktivoit liipaisinpistoolin.

6.6 Säedettäva suutin (Kuva 6)

Painetta voidaan saataa kaantamalla saadettava suutin.

VAROITUS: Älä tee sitä kaytön aikana voidaksesi valttä, etta katesi voisi osua suihkuun.

7 TEKNISET TIEDOT

	POWXG90405
Moottorityyppi	Harjamoottori
Paine (Mpa)	8
Maks. paine (Mpa)	11
Jännite	220-240 V/ 50 Hz
Teho	1400 W
Virtaus	6,5 L/min
Veden lämpötila	Max 50°C
Paino	5,8 kg

8 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K = 3)

Aänenpainetaso LpA 75 dB(A)

Aänitehotaso LwA 88 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äennpaine on yli 85 dB(A).

aw (Tärinataso):

2,1 m/s²

K = 1,5 m/s²

9 PUHDISTUS JA HUOLTO

VAROITUS! Irrota sähköpistoke aina pistorasiasta ennen kunnossapitoa tai puhdistusta.

Jotta voisit varmistaa pitkäikaisen ja ongelmattoman kayton, ota huomioon seuraavat ohjeet:

• Pese vesiletku, paineletku, pesuvari ja lisavarusteet ennen asentamista.
• Puhdista lijttimet polysta ja hiekasta.
• Puhdistasuuttimet.
  Kaikki korjaukset on aina tehtäv valtuutetussa korjaamossa alkuperäisiä varaosia käyttaen.

9.1 Tulosuodattimen puhdistaminen

• Puhdista tuloveden suodatin saannollisesti. Huuhtele lka ja roskat pois vedellä.

VARO: Ellei suodatinta asenneta, seurauksena on takuun mitäöinti.

9.2 Tuuletusaukkkojen puhdistaminen

Kone on pidettäva puhtaana, jotta jähdytsilma voi varrata vapaasti koneen tuuletusaukkojen lapi.

9.3 Liittimien rasvaus

Jotta voitaisin varmistaa helppo liitanta ja etta O-renkaat eivat kuivu; liittimet on rasvattava saannollisesti.

10 VARASTOINTI

Kone on varastroitava paikassa, jossa se ei jäady!

Pumppu, letku ja lisāvarusteet tulisi aina tyhjentä vedestä ennen varastointia seuraavasti:

1. Pysäytä kone (Käannä käynnistys/pysäytskatkaisin “O”) ja irrota vesiletku ja suutin.
2. Käynnistä kone uudelleen ja aktivi liipaisinpistoolin liipaisin. Anna koneen käydä, kunnes vetta ei enää virtaa liipaisinpistoolin lapi.
3. Pysaytä kone, irrota pistoke ja kaär letku ja johto.
4. Aseta liipaisinpistooli, Ianssi, suuttimet ja muut lisavarusteet koneen pidikkeisiin. Koukkua voj kayttä letkun ja johdon sailyttamista varten.

Jos kone on vahingossa jaatynyt, silloin on tarkastettava, ettei sihen ole tullut vikaa.

VAROITUS: Älä käynistä koskaan jaatynytta konetta. Takuu ei kata jaatymisesti johtuvia vikoja!

11 VIANETSINTÄ

VIKA	SYY	SUOSITELTU TOIMENPIDE
Kone ei käynnisty	Kone ei ole liitetyvirtalähteseen	Liītā kone virtalähteseen.
	Viallinen pistorasia	Kokeile toista pistorasiaa.
	Viallinen jatkojohto	Yritā ilman jatkojohtoa.
Vaihteleva paine	Pumppu imee ilmaa	Tarkasta etta letkut ja liittimet ovatilmatiiviit.
	Venttiilit ovat likaiset, kuluneetai kiinni juuttuneet	Ota yhteys lähimpäänhuoltokesukkeseen
	Veden tulo ei ole riittävä	Nosta veden painetta, tarkastapuutarhaletkun sukokset ja/tai vaihda suurempi letku.
	Pumpun tiivisteet kuluneet	Ota yhteys lähimpäänhuoltokesukkeseen
Kone pysähtyy	Väärä verkkojännite	Tarkasta etta sähköverkostön jännite vastaa nimikyltin teknijsä tietoja.
	Lämpöanturi aktivoitu	Anna koneen jäähtyä 5 minuuttia
	Suutin osittain sukossa	Puhdista suutin neulalla jsuihkittamalla vettä takaisinpäinsuuttimenläpi
	Virranvoimakkuuden nousu	Yritä ilman jatkojohtoa.
Kone varähtelee	Ilmaa tuloletkussa/pumpussa	Anna koneen käydä liipaisimenollessa auki, kunnes säännöllinentyöpaine palautuu.
	Riittämätön veden tuloverkostosta	Nosta veden painetta, tarkastapuutarhaletkun sukokset ja/tai vaihda suurempi letku.
	Suutin osittain sukossa	Puhdista suutin neulalla jsuihkittamalla vettä takaisinpäinsuuttimenläpi
	Vedensuodatin sukossa	Puhdista suodatin
	Letku kiertynyt	Suorista letku.
Kone käynnistyy ja pysähtyy useinitsestään	Pumppu ja/tai liipaisinpistoolivuotavat	Ota yhteys lähimpäänhuoltokesukkeseen
	Vettä ei tule	Liītā tulovesi.
Kone käynnistyy,mutta vettä ei tuleulos	Vedensuodatin sukossa	Puhdista suodatin
	Suutin sukossa	Puhdista suutin neulalla jsuihkittamalla vettä takaisinpäinsuuttimenläpi
