Znamka	PowerPlus
Model	POWXG90400
Vrsta izdelka	Visokotlačni čistilnik
Moč	1200 W
Nazivni tlak	70 bar
Maksimalni tlak	100 bar
Pretok vode	6,5 L/min
Napajalna napetost	220-240 V ~ 50 Hz
Teža	5 kg
Vrsta motorja	Krtačni motor
Maksimalna temperatura vode	50 °C
Dolžina HP cevi	3 m
Nastavljiva šoba	Da
Samodejni izklop	Da, na osnovi tlaka
Zaklep sprožilca	Da
Zaščita pred preobremenitvijo	Toplotni senzor
Raven zvočnega tlaka	75 dB(A)
Raven zvočne moči	89 dB(A)
Vibracije (roka-rama)	2,1 m/s²
Maksimalni tlak vode na vstopu	12 bar
Filter za dovod vode	Da, čistljiv
Razbremenilni ventil	Da
Uporaba	Zunanja, zasebna uporaba
Priložena oprema	Pištola, palica, nastavljiva šoba, cev 3 m, priključek, igla za čiščenje

Pogosto zastavljena vprašanja - POWXG90400 PowerPlus

Kako zagnati visokotlačni čistilnik POWXG90400?

Prepričajte se, da je stroj priključen in da je dovod vode odprt. Odklenite sprožilec (9), obrnite stikalo za vklop/izklop (4) na 'I', nato pritisnite sprožilec pištole. Pustite, da voda teče, da izpustite zrak pred uporabo.

Kakšen maksimalni tlak lahko uporabim?

Maksimalni tlak je 100 bar. Nazivni tlak je 70 bar. Ne prekoračite te vrednosti, da preprečite poškodbe površin.

Kako nastaviti nastavljivo šobo?

Obrnite nastavljivo šobo (11), da spremenite tlak in curek. Ne obračajte šobe, ko stroj deluje, da preprečite, da bi curek zadel vašo roko.

Kaj storiti, če stroj ne zažene?

Preverite, ali je stroj priključen v delujočo vtičnico, ali podaljšek (če se uporablja) ni pokvarjen in ali je stikalo v položaju 'I'. Če težava ostaja, preverite toplotni senzor: pustite, da se ohladi 5 minut.

Kako očistiti filter za dovod vode?

Izključite stroj. Odstranite filter za dovod vode (nahaja se na priključku za dovod). Sperite ga s čisto vodo, da odstranite umazanijo in ostanke. Namestite ga nazaj. Zamašen filter lahko zmanjša učinkovitost in razveljavi garancijo.

Ali lahko s to napravo uporabljam toplo vodo?

Da, vendar temperatura vode ne sme preseči 50 °C. Toplejša voda lahko poškoduje črpalko.

Kako shraniti napravo po uporabi?

Ustavite stroj, zaprite dovod vode in pritisnite sprožilec, da izpustite tlak. Odklopite vodno cev in šobo. Navijte HP cev in kabel. Shranite stroj v prostoru brez zmrzali. Izpraznite vodo iz črpalke tako, da jo nekaj sekund vrtite brez vode.

Kaj storiti, če je naprava zamrznila?

Nikoli ne zaženite zamrznjenega stroja. Poškodbe zaradi zmrzali niso zajete v garanciji. Pustite, da se popolnoma odtali, preden preverite, ali ni razpok. Preglejte cevi in priključke pred ponovnim zagonom.

Katera oprema je priložena POWXG90400?

Škatla vsebuje: 1 HP čistilnik, 1 pištolo s sprožilcem, 1 palico, 1 nastavljivo šobo, 1 HP cev dolžine 3 m, 1 priključek za dovod vode, 1 iglo za čiščenje šob in 1 navodila.

Kako podmazati priključke?

Da preprečite izsušitev tesnilnih obročkov, redno mažite priključke z ustreznim mazivom (silikonska mast). Pred kakršnim koli posegom izključite stroj.

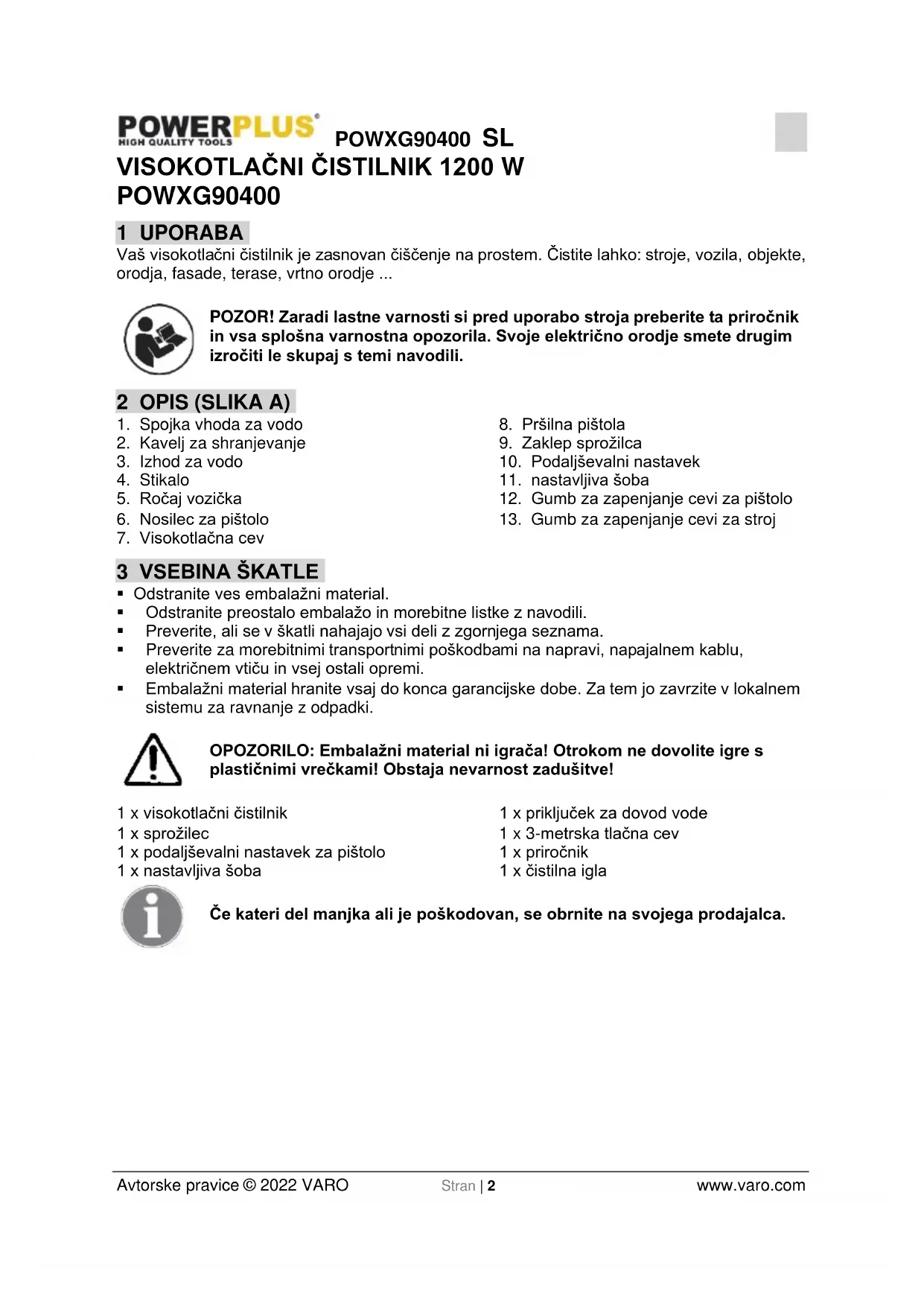

NAVODILA ZA UPORABO POWXG90400 PowerPlus

1x visokotlačni perač

1x okidač

Vaš visokotlačni čistilnik je zasnovan čiščenje na prostem. Čistite lahko: stroje, vozila, objekte, orodja, fasade, terase, vrtno orodje ...

POZOR! Zaradi lastne varnosti si pred uporabo stroja preberite ta priročnik in vsa splošna varnostna opozorila. Svoje električno orodje smete drugim izročiti le skupaj s temi navodili.

2 OPIS (SLIKA A)

1. Spojka vhoda za vodo
2. Kavelj za shranjevanje
3. Izhod za vodo
4. Stikalo
5. Ročaj vozička
6. Nosilec za pištolo

7. Visokotlačna cev

8. Pršilna pištola

9. Zaklep sprožilca
10. Podaljševalni nastavek
11. nastavljiva šoba
12. Gumb za zapenjanje cevi za pištolo
13. Gumb za zapenjanje cevi za stroj

3 VSEBINA ŠKATLE

• Odstranite ves embalažni material.
• Odstranite preostalo embalažo in morebitne listke z navodili.
  ■ Preverite, ali se v škatli nahajajo vsi deli z zgornjega seznama.
• Preverite za morebitnimi transportnimi poškodbami na napravi, napajalnem kablu, električnem vtiču in vsej ostali opremi.
• Embalažni material hranite vsaj do konca garancijske dobe. Za tem jo zavrzite v lokalnem sistemu za ravnanje z odpadki.

OPOZORILO: Embalažni material ni igrača! Otrokom ne dovolite igre s plastičnimi vrečkami! Obstaja nevarnost zadušitve!

1 x visokotlačni čistilnik

1 x sprožilec

1 x podaljševalni nastavek za pištolo

1 x nastavljiva šoba

1 x priključek za dovod vode
1 x 3-metska tlačna cev
1 x priročnik
1 x čistilna igla

Če kateri del manjka ali je poškodovan, se obrnite na svojega prodajalca.

4 DODATNA VARNOSTNA NAVODILA ZA VISOKOTLAČNE ČISTILNIKE

• Naprava je namenjena izključno uporabi na prostem in NI namenjena komercialni uporabi. Hranite je zaščiteno pred vročino, sončnimi žarki, vlago in dežjem, zmrzaljo in ostrimi robovi.
• Ne pustite, da stroj uporabljajo osebe, ki niso usposobljene za uporabo visokotlačnega čistilnika ali ki niso prebrale navodil za uporabo.
• Visokotlačnih čistilnikov ne smejo uporabljati otroci in neusposobljene osebe.
• Otroke je treba nadzorovati in preprečiti, da bi se z napravo igrali.
• Pred zagonom naprave ga pozorno preglejte za morebitnimi napakami. Če najdete kakšno napako, naprave ne zaženite, ampak se obrnite na lokalnega distributerja.
• Preverite zlasti, ali je izolacija na električnem kablu brezhibna in brez vsakršnih razpok. Če je električni kabel poškodovan, se obrnite na lokalni pooblaščeni servis.

OPOZORILO: Visokotlačni curek je lahko v primeru nepravilne uporabe nevaren. Curka ne usmerjajte proti osebam, električnim napravam pod napetostjo ali samemu čistilniku.

OPOZORILO: Naprave ne uporabljajte v bližini drugih oseb, će te ne nosijo zaščitne obleke.

• Curka ne usmerjaite proti sebi ali drugim z namenom čiščenia obleke ali obutve.
  ■ Nastavek za pršenje trdno držite z obema rokama.
• Upravljalec in vse osebe, ki se nahajajo v bližini mesta čiščenja, se morajo zaščititi pred delci, ki bi jih lahko zadeli med uporabo naprave.
  ■ Pri uporabi te naprave nosite zaščitna očala in zaščitno obleko.
• Napravo odklopite z električnega napajanja, preden izvedete uporabniško vzdrževanje.
• Poskrbite za varnost naprave, tako da uporabljate le pristne nadomestne, ki jih je izdelal ali odobril proizvajalec naprave.
• Naprave ne uporabljajte, će so napajalni kabel ali pomembni deli naprave poškodovani, npr. varnostna naprava, visokotlačna cev ali sprožilna pištola.
• Naprave ne uporabljajte z mokrimi rokami. Če je naprava vlažna ali mokra, jo takoj odklopite. Ne namakajte je v vodo.
• Visokotlačni curek lahko poškoduje pnevmatike in ventilčke pnevmatik, zaradi česar lahko tudi počijo.
  ■ Stroja nikoli ne uporabliaite v okolju, kier obstaja nevarnost eksplozije.
• Čiščenje površin, ki vsebujejo azbest, z visokotlačnim curkom ni dovoljeno.
• Visokotlačnega čistilnika ni dovoljeno uporabljati pri temperaturah, nižjih od 0 °C.

OPOZORILO: Visokotlačne cevi, fitinge in spojke so pomembne za varnost naprave. Uporabljajte le cevi, fitinge in spojke, ki jih priporoča proizvajalec.

OPOZORILO: Neustrezni podaljševalni kabli so lahko nevarni. Kable na kolutih je pred delom zmeraj treba povsem odviti, da preprečimo njihovo pregrevanje.

• Če uporabljate podaljšek, morata biti vtič in vtičnica vodotesna in ustrezati spodaj navedenim zahtevam za dolžino in mere kabla.
• 1,0 mm², največ 12,5 m
• 1,5 mm², največ 20 m

Če je električni kabel poškodovan, ga mora zamenjati proizvajalec ali njegov servisni predstavnik ali podobno usposobljena oseba, da bi preprečili nesrečo.

4.1 Povezava z električnim omrežjem

Pri priključitvi visokotlačnega čistilnika na električno omrežje je treba upoštevati naslednje.

• Električno vtičnico je moral namestiti usposobljen električar in mora ustrezati standardu IEC 60364-1.
• Priporočamo, da električno napajanje te naprave vključuje zaščitno stikalo na diferenčni tok, ki bo napajanje prekinila, će bi uhajanje toka v ozemljitev 30 ms presegalo 30 mA.

• Napravo je treba priklopiti na javno vodovodno omrežje skladno z veljavnimi predpisi.
• Dovodno cev je treba priključiti na vodovodno omrežje z največjim tlakom na dovodu 12 barov.

Ta visokotlačni čistilnik je v Evropi dovoljeno priključiti na vodovodno omrežje le, će ima priključen ustrezno napravo za preprečevanje povratnega toka vrste BA skladno s standardom EN 1717. Dolžina cevi med napravo za preprečevanje povratnega toka in visokotlačnim čistilnikom mora biti vsaj 10 metrov, da lahko absorbira morebitne tlačne konice (premer najmanj 1/2 palca).

■ Takoj, ko voda steče skozi ventil BA, te vode ne smete več smatrati kot pitne.

POMEMBNO! Uporabljajte le vodo brez nečistoč. Če obstaja tveganje, da so v dovodni vodi peščeni delci (npr. iz vašega vodnjaka), je treba namestiti dodatni filter.

4.3 Varnostni mehanizem

• Razbremenilni ventil lahko zmanjša tlak, će ta preseže predhodno nastavljeno vrednost.
• Blokirna naprava na sprožilni pištoli (9): sprožilna pištola (8) vključuje blokirno napravo (9). Ko je privit vijačni vzvod, sprožilne pištole (8) ni mogoče uporabljati.
• Toplotno tipalo ščiti motor pred preobremenitvijo. Stroj se bo znova zagnal po nekaj minutah, ko se je toplotno tipalo ohladilo.

5 SESTAVLJANJE

To poglavje bo podrobno razložilo, kako visokotlačni čistilnik pripravite za uporabo.

5.1 Namestitev držala za pištolo and gun holder (slika 2)

Potisnite držalo za pištolo v nosilec on the right side Slide the gun holder into the holder on the left side

5.2 Sestavljanje pištole (slika 1)

• V pištolo vstavite podaljševalno lanceto. Pritisnite podaljševalno lanceto v pištolo in jo zasučite v smeri urnih kazalcev. Ko sta dela pištole pravilno spojena, jih ne morete ločiti z vlečenjem iz pištole.
• Nastavljivo pršilno šobo vstavite v podaljševalno lanceto. Ima priključek za hitro spajanje, tako da jo morate preprosto močno pritisniti na podaljševalno lanceto, tako da se zapne na svoje mesto. Ko sta dela pištole pravilno spojena (nastavljiva pršilna šoba se mora prilegati v režo na podaljševalni lanceti), delov ne morete ločiti, tako da poskušate podaljševalno lanceto preprosto izvleči iz pištole.

6 UPORABA

6.1 Namestitev vrtne cevi (slika 2)

• Preden priključek za dovod vode namestite na visokotlačni čistilnik, odstranite plastični pokrovček.
• Na visokotlačni čistilnik namestite priključek cevi (z vdelanim filtrom).
• Priključite vrtno cev s standardno hitro spojko.

6.2 Namestitev visokotlačne cevi (slika 3)

1. Visokotlačno cev namestite na sprožilno pištolo in na stroj.
2. Visokotlačno cev odklopite tako, da pritisnete na zatikalo (A) ali gumb (B).

6.3 Namestitev podaljševalnega nastavka in šobe

1. Potisnite podaljševalni nastavek v sprožilno pištolo
2. Ko je vstavljen, ga obrnite. Pozor: preverite, ali je podaljševalni nastavek pravilno pritrjen na pištolo.
3. Pritrdite šobe. Močno ga pritisnite na lanceto. Preden aktivirate sprožilec preverite, ali je šoba pravilno pritrijena.

6.4 Priklop vode

Primerna je navadna 1/2-palčna vrtna cev dolžine najmanj 10 m in največ 25 m.

POMEMBNO! Uporabljajte le vodo brez nečistoč. Če obstaja tveganje, da so v dovodni vodi peščeni delci (npr. iz vašega vodnjaka), je treba namestiti dodatni filter.

1. Pustite, da voda teče skozi vodno cevi, preden jo priključite na stroj, da bi preprečili vstop peska in umazanije v stroj. Opozorilo: Preverite, ali je filter nameščen v cev za dovod vode in ali ni zamašen.
2. Priključite cev za vodo na vodovod s hitrim priključkom (dovod vode, največji tlak: 12 barov, največja temperatura: 50 °C).
3. Odprite vodo.

6.5 Zagon/zaustavitev stroja

Sprožilno pištolo in podaljševalni nastavek vam med uporabo lahko sune iz rok – zato ju zmeraj trdno držite z obema rokama.

POMEMBNO! Šobo usmerite v tla.

Ta visokotlačni čistilnik je opremljen s sistemom samodejnega zagona/zaustavitve glede na vodni tlak.

1. Preverite, ali je stroj v vzravnanem položaju. OPOMBA: Stroja ne postavljajte v visoko travo!
2. Sprostite zaklep sprožilca.
3. Aktivirajte sprožilec sprožilne pištole in pustite, da voda teče, dokler iz cevi ne izpiha vsega zraka.
4. Stikalo za zagon/zaustavitev preklopite v desno.
5. Aktivirajte sprožilec sprožilne pištole.
6. Razdaljo in s tem tlak brizganja iz šobe zmeraj prilagodite glede na površino, ki jo čistite. Stroja med uporabo ne prekrivajte in ga ne uporabljajte v zaprtem prostoru brez ustreznega prezračevanja!

OPOMBA: Če stroj pustite stati oziroma ga ne uporabljate 5 minut, ga je treba izklopiti s stikalom za zagon/zaustavitev (4), znak »O«:

1. Stikalo za zagon/zaustavitev preklopite v levo (O).
2. Odklopite električni vtič iz vtičnice.
3. Izklopite dovod vode in aktivirajte sprožilec sprožilne pištole, da iz stroja izpustite tlak.
4. Zaklenite sprožilno pištolo. (silka 4)
   Ko sprostite sprožilec sprožilne pištole, se stroj samodejno zaustavi. Stroj se bo znova zagnal, ko znova aktivirate sprožilno pištolo.

6.6 Nastavljiva šoba (slika 5)

Tlak nastavljiva šoba je mogoče nastaviti, tako da šobo obračate.

OPOZORILO: tega ne počnite med uporabo stroja, da ne bi curek zadel ob vašo roko.

7 TEHNIČNI PODATKI

	POWXG90400
VRSTA motorja	Motor s ščetkami
Tlak	70 bar
Največji tlak	100 bar
Napetost	220-240 V / 50 Hz
Moč	1200 W
Pretok	6,5 L/min
Temperatura vode	Maks. 50 °C
Teža	5 kg

8 HRUP

Vrednosti emisij hrupa, izmerjene skladno z zadevnim standardom. (K=3)

Stopnja akustičnega tlaka LpA	75 dB(A)
Stopnja akustične moči LwA	89 dB(A)

OPOZORILO! Električni vtič zmeraj odklopite iz vtičnice pred vzdrževanjem ali čiščenjem.

Poskrbite za dolgo in netežavno življenjsko dobo stroja, tako da upoštevate naslednje napotke.

• Pred namestitvijo zmeraj sperite vodno cev, visokotlačno cev, pršilni podaljševalni nastavek in nastavke.
  ■ S priključkov očistite prah in pesek.
  ■ Očistite šobe.

Vsakršna popravila mora zmeraj izvesti pooblaščeni servis in pri tem uporabiti pristne nadomestne dele.

9.1 Čiščenje filtra na dovodu

- Filter za dovod vode redno čistite pod tekočo vodo, da odstranite umazanijo in smeti.

Stroj je treba vzdrževati čist, tako da lahko zrak za hlajenje prosto teče skozi reže stroja.

9.3 Mazanje spojk

Poskrbite, da bo priklapljanje zmeraj preprosto in da se O-obroči ne bodo posušili, tako da jih redno mažete.

10 SHRANJEVANJE

Stroj je treba hraniti v prostoru, kjer ne zmrzuje!

Črpalko, cevi in druge nastavke je treba zmeraj izprazniti, preden jih shranite, po naslednjih navodilih.

1. Zaustavite stroj (Obrnite stikalo »O« za zagon/zaustavitev in odklopite cev in šobo.
2. Znova zaženite stroj in aktivirajte sprožilec sprožilne pištole. Pustite stroj zagnan, dokler iz sprožilne pištole ne teče več voda.
3. Zaustavite stroj, ga izključite in zvijte cev ter kabel.
4. Sprožilno pištolo, podaljševalni nastavek in druge nastavke namestite na držala na stroju. Držalo lahko uporabite za shranjevanje cevi in kabla.

Če bi vam stroj nehote zmrznil, ga je treba pregledati za poškodbami.

OPOZORILO: Nikoli ne zaganjajte zmrznjenega stroja. Poškodb zaradi zmrzali garancija ne pokriva!

11 ODPRAVLJANJE TEŽAV

SIMPTOM	VZROK	PRIPOROČENI UKREP
Stroj se ne zažene.	Stroj ni priključen na napajanje.	Priključite stroj na napajanje.
	Okvarjeni priključek.	Poskusite z drugim priključkom.
	Okvarjen podaljšek.	Poskusite brez podaljška.
Nihanje tlaka.	Črpalka sesa zrak.	Preverite, ali so cevi in priključki zatesnjeni.
	Ventili so umazani, obrabljeni ali blokirani.	Obrnite se na najbližjega serviserja.
	Dovod vode ni zadosten.	Povečajte vodni tlak, preverite, ali je vrtna cev morda zamašena in ali priklopite večjo cev.
	Tesnila črpalke so obrabljena.	Obrnite se na najbližjega serviserja.
Stroj se izklaplja.	Neustrezna napetost v električnem omrežju.	Preverite, ali napetost v električnem omrežju ustreza napetosti na nazivni ploščici.
	Aktivirano je toplotno tipalo.	Pustite stroj stati 5 minut, da se ohladi.
	Šoba je delno zamašena.	Šobo očistite z iglo in z brizganjem vode nazaj skoznjo.
	Povečana jakost toka.	Poskusite brez podaljška.
Stroj pulzira.	Zrak v dovodni cevi/črpalki.	Pustite, da stroj teče z odprtim sprožilcem, dokler znova ne pridobi pravilnega delovnega tlaka.
	Nezadostni dovod vode iz vodovoda.	Povečajte vodni tlak, preverite, ali je vrtna cev morda zamašena in ali priklopite večjo cev.
	Šoba je delno zamašena.	Šobo očistite z iglo in z brizganjem vode nazaj skoznjo.
	Vodni filter je zamašen.	Očistite filter.
	Cev je prepognjena.	Poravnajte cev.
Stroj se pogosto sam zažene in zaustavi.	Črpalka in/ali sprožilna pištola puščata.	Obrnite se na najbližjega serviserja.
	Ni dovoda vode.	Stroj priključite na dovod vode.
Stroj se zažene, vendar ne brizga vode.	Vodni filter je zamašen.	Očistite filter
	Šoba je delno zamašena.	Šobo očistite z iglo in z brizganjem vode nazaj skoznjo.
