Mærke	PowerPlus
Model	POWXG90400
Produkttype	Højtryksrenser
Effekt	1200 W
Nominelt tryk	70 bar
Maksimalt tryk	100 bar
Vandflow	6,5 L/min
Forsyningsspænding	220-240 V ~ 50 Hz
Vægt	5 kg
Motortype	Børstet motor
Maks. vandtemperatur	50 °C
HP-slangelængde	3 m
Justerbar dyse	Ja
Automatisk stop	Ja, trykbaseret
Afbrydersikring	Ja
Overbelastningsbeskyttelse	Termisk sensor
Lydtryksniveau	75 dB(A)
Lydeffektniveau	89 dB(A)
Vibrationer (hånd-arm)	2,1 m/s²
Maks. vandtryk ved indløb	12 bar
Vandindløbsfilter	Ja, rengørbart
Aflastningsventil	Ja
Anvendelse	Udendørs, privat brug
Medfølgende tilbehør	Pistol, lans, justerbar dyse, 3 m slange, tilslutning, rengøringsnål

Ofte stillede spørgsmål - POWXG90400 PowerPlus

Hvordan starter jeg højtryksrenseren POWXG90400?

Sørg for, at maskinen er tilsluttet, og at vandforsyningen er åben. Lås op for afbryderen (9), drej tænd/sluk-kontakten (4) til 'I', og tryk derefter på pistolens aftrækker. Lad vandet løbe for at udlufte før brug.

Hvilket maksimalt tryk kan jeg bruge?

Det maksimale tryk er 100 bar. Det nominelle tryk er 70 bar. Overskrid ikke denne værdi for at undgå at beskadige overflader.

Hvordan justerer jeg den justerbare dyse?

Drej den justerbare dyse (11) for at ændre tryk og stråle. Drej ikke dysen, mens maskinen kører, for at undgå at strålen rammer din hånd.

Hvad gør jeg, hvis maskinen ikke starter?

Kontrollér, at maskinen er tilsluttet til en fungerende stikkontakt, at forlængerkablet (hvis brugt) ikke er defekt, og at kontakten er i position 'I'. Hvis problemet fortsætter, kontrollér den termiske sensor: lad den køle af i 5 minutter.

Hvordan rengør jeg vandindløbsfilteret?

Tag stikket ud af maskinen. Fjern vandindløbsfilteret (placeret ved indløbstilslutningen). Skyl det med rent vand for at fjerne snavs og partikler. Sæt det på plads igen. Et tilstoppet filter kan reducere ydeevnen og annullere garantien.

Kan jeg bruge varmt vand med denne enhed?

Ja, men vandtemperaturen må ikke overstige 50 °C. Varmere vand kan beskadige pumpen.

Hvordan opbevarer jeg enheden efter brug?

Stop maskinen, luk for vandforsyningen, og tryk på aftrækkeren for at aflaste trykket. Afbryd vandslangen og dysen. Rul HP-slanger og kabel op. Opbevar maskinen i et frostfrit rum. Afblød pumpen for vand ved at lade den køre et par sekunder uden vand.

Hvad gør jeg, hvis enheden er frosset?

Start aldrig en frossen maskine. Frostskader er ikke dækket af garantien. Lad den tø helt op, før du kontrollerer for revner. Inspicér slanger og tilslutninger før ibrugtagning.

Hvilket tilbehør følger med POWXG90400?

Kassen indeholder: 1 højtryksrenser, 1 pistol med aftrækker, 1 lanse, 1 justerbar dyse, 1 HP-slange på 3 m, 1 vandindløbstilslutning, 1 rengøringsnål til dyser og 1 manual.

Hvordan smører jeg tilslutningerne?

For at undgå udtørring af O-ringe skal du jævnligt smøre tilslutningerne med en egnet smøremiddel (silikonfedt). Tag stikket ud af maskinen før enhver handling.

BRUGSANVISNING POWXG90400 PowerPlus

- Før apparatet startes, må du sjekke nøye at det ikke har defekter. Hvis du finner defekter, må du ikke starte apparatet og du må kontakte din forhandler.

- Sjekk at isoleringen på den elektriske ledningen er uten skader og sprekker. Hvis den elektriske ledningen er skadet, må den kun repareres ved et autorisert servicesenter.

FORSIKTIG: Hvis ikke filteret monteres, gjelder ikke garantien.

1 ANVENDELSE 2
2 BESKRIVELSE (FIG. A) 2
3 MEDF∅LGENDE INDHOLD 2
4 ∅VRIGE SIKKERHEDSINSTRUKTIONER FOR H∅JTRYKSRENSERE 3
4.1 Strømtilslutning 3
4.2 Vandtilslutning 4
4.3 Sikkerhedsanordninger 4
5 SAMLEVEJLEDNING 4
5.1 Montering af opbevaringskrog og pistolholder....4
5.2 Samling af pistolen (Fig. 1)....4
6 BETJENINGSANVISNINGER....5
6.1 Tilslutning af haveslange (Fig. 2)....5
6.2 Montering af højtryksslange (Fig. 3)....5
6.3 Montering af dyserør og dyse 5
6.4 Vandtilslutning 5
6.5 Start/stop af maskinen....5
6.6 Justerbar dyse (Fig. 5)....6
7 TEKNISKE DATA....6
8 ST∅J....6
9 RENG∅RING OG VEDLIGEHOLDELSE....6
9.1 Rengøring af indløbsfilteret....6
9.2 Rengøring af ventilationshuller....7
9.3 Smøring af koblinger 7
10 OPBEVARING....7
11 FEJLFINDING 8

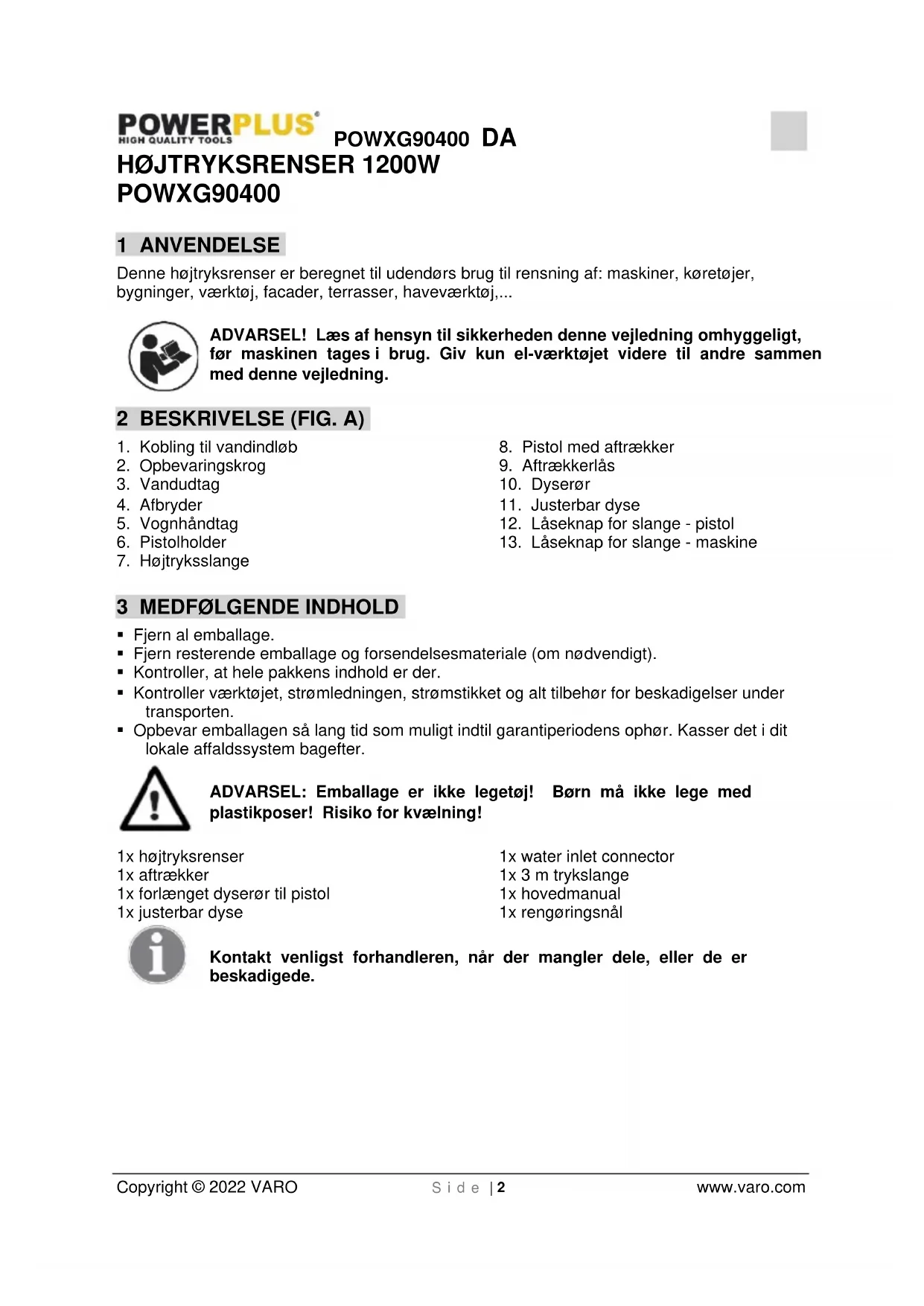

H∅JTRYKSRENSER 1200W

POWXG90400

1 ANVENDELSE

Denne højtryksrenser er beregnet til udendørs brug til rensning af: maskiner, køretøjer, bygninger, værktøj, facader, terrasser, haveværktøj,...

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A)

1. Kobling til vandindløb
2. Opbevaringskrog
3. Vandudtag
4. Afbryder
5. Vognhåndtag
6. Pistolholder

7. Højtryksslange

8. Pistol med aftrækker

9. Aftrækkerlås
10. Dyserør
11. Justerbar dyse
12. Låseknap for slange - pistol
13. Låseknap for slange - maskine

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
■ Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1x højtryksrenser
1x aftrækker
1x forlænget dyserør til pistol
1x justerbar dyse

1x water inlet connector
1x 3 m trykslange
1x hovedmanual
1x rengøringsnål

Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.

4 ∅VRIGE SIKKERHEDSINSTRUKTIONER FOR H∅JTRYKSRENSERE

• Maskinen er udelukkende beregnet til udendørs privat brug og ikke til erhvervsmæssig brug. Det skal holdes væk fra varme, direkte sollys, fugt og regn, frost og skarpe kanter.
• Maskinen må ikke anvendes er personer, der ikke er uddannet i brugen af en højtryksrenser eller som ikke har læst brugermanualen!
• Højtryksrensere må ikke anvendes af børn eller uuddannet personale.
• Børn skal holdes under opsyn for at sikre, at de ikke leger med dette apparat.
• Før du starter maskinen skal den kontrolleres grundigt for defekter. Hvis du finder nogen, må du ikke starte maskinen og skal kontakte din lokale forhandler.
• Kontrollér især, at isoleringen af el-kablet skal være fejlfrit og uden revner. Hvis el-kablet er beskadiget, skal det udskiftes på et autoriseret lokalt servicecenter.

ADVARSEL: Højtryksstråler kan være farlige ved forkert anvendelse. Strålen må ikke rettes mod personer, strømførende elektrisk udstyr eller selve apparatet.

ADVARSEL: Brug ikke maskinen, hvis den kan ramme andre personer, medmindre de bærer beskyttende tøj.

• Ret ikke strålen mod dig selv eller andre for at rense tøj eller fodtøj.
• Hold dyserøret fast med begge hænder.
• Operatøren og alle andre i umiddelbar nærhed af rengøringsstedet skal tage skridt til at beskytte dem mod at blive ramt af løsnet snavs under brugen.
  ■ Brug beskyttelsesbriller og beskyttelsestøj under brugen.
• Tag maskinens stik ud af kontakten, før der udføres nogen form for vedligeholdelse.
• Fro at garantere maskinens sikkerhed må der kun bruges originale reservedele fra producenten eller dele, som er godkendt af producenten.
• Brug ikke apparatet, hvis en forsyningsledning eller vigtige dele af maskinen er beskadiget, eks. en sikkerhedsanordning, højtryksslangen eller pistolen.
• Brug ikke maskinen med våde hænder. Hvis maskinen er fugtig eller våd, skal den frakobles strømforsyningen med det samme. Må ikke anbringes i vand.
• Dæk og dækventiler kan blive beskadiget af højtryksstrålen og derefter briste.
• Brug aldrig maskinen i et miljø, hvor der kunne være en eksplosionsfare.
• Det er ikke tilladt at rense asbestholdige overflader med høitryk.
• Denne højtryksrenser må ikke anvendes ved temperaturer under 0 °C.

ADVARSEL: Højtryksslanger, fittings og koblinger er vigtige for maskinens sikkerhed. Brug kun slanger, fittings og koblinger, der anbefales af producenten.

ADVARSEL: Fejlbehæftede forlængerkabler kan være farlige. Kabler på spoler bør altid rulles helt ud for at forhindre overophedning af kablet.

• Hvis der anvendes et forlængerkabel, skal ledningen og stikket være vandtætte og overholde nedenstående krav til længde- og kabelimensioner.
• 1.0 mm ^2 maks. 12.5 m
• 1.5 mm ^2 maks. 20 m
• Hvis el-kablet er beskadiget, skal det udskiftes af fabrikanten eller dennes serviceværksted eller en tilsvarende kvalificeret person for at undgå enhver risiko.

Følgende skal overholdes, när du tilslutter højtryksrenseren til el-installationen:

• Forbindelsen til el-forsyningen skal foretages af en kvalificeret elektriker og overholde IEC 60364-1
• Det anbefales, at el-forsyningen til apparatet omfatter enten et fejlstrømsrelæ, der vil afbryde forsyningen, hvis lækstrømmen til jord overstiger 30 mA i 30 ms.

4.2 Vandtilslutning

• Tilslutning til det offentlige net i henhold til bestemmelserne.
• Indløbsslangen kan sluttes til vandforsyningen med et maks. indgangstryk på 12 bar.

I Europa må denne højtryksrenser kun forbindes med drikkevandsforsyningen, når en passende tilbageløbsblokering er blevet monteret; Type BA i henhold til EN 1717. Længden på slangen mellem tilbageløbsblokeringen og højtryksrenseren skal være mindst 10 meter for at absorbere eventuelle trykspidser (min. diameter 12 tomme).

- Så snart vandet er strømmet gennem BA-ventilen, anses vandet ikke længere for at være drikkevand.

VIGTIGT! Brug kun vand uden urenheder. Hvis der er risiko for forekomst af sandpartikler i indløbsvandet (dvs. fra egen brønd), skal der monteres et ekstra filter.

4.3 Sikkerhedsanordninger

• Aflastningsventilen kan reducere trykket, hvis det overstiger forudindstillede værdier.
• Låseanordning på pistolen (9): Pistolen (8) er udstyret med en låseanordning (9). Når knappen er aktiveret, kan aftrækkeren på pistolen (8) ikke betienes.
• En termisk sensor beskytter motoren mod overbelastning. Maskinen genstarter efter et par minutter, när den termiske sensor er kølet af.

5 SAMLEVEJLEDNING

Dette afsnit vil forklare i detaljer, hvordan du gør højtryksrenser en klar til brug.

5.1 Montering af opbevaringskrog og pistolholder

• Skub opbevaringskrogen i holderen på høire side.
• Skub pistolholderen ind i holderen på venstre side.

5.2 Samling af pistolen (Fig. 1)

• Indsæt den udvidede lanse i pistolen. Tryk og drej den udvidede lanse med uret på pistolen. Når stykkerne er forbundet korrekt, kan du ikke adskille de to komponenter ved at trække lige ud på pistolen.
• Indsæt den sprøjtejusterbare dyse i forlængelsesrøret, for hurtig kobling skal den bare trykkes direkte på forlængelsesrøret, indtil den kan låses på plads med håndkraft. Når emnerne er forbundet korrekt (den justerbare dyse skal passe ind i åbningen fra forlængelsesrøret), kan du ikke adskille de to komponenter ved at trække lige ud på forlængelsesrøret.

6 BETJENINGSANVISNINGER

6.1 Tilslutning af haveslange (Fig. 2)

• Tag plasthætten af, inden du sætter vandindløbsforbindelsen på trykbeholderen.
• Sæt slangeforbindelsen (med indbygget filter) på trykbeholderen.
• Tilslut haveneslangen med en standardiseret lynkobling.

6.2 Montering af højtryksslange (Fig. 3)

1. Monter højtryksslangen til pistol en og maskinen.
2. Afmonter højtryksslangen ved at trykke på palen (A) eller knappen (B).

6.3 Montering af dyserør og dyse

1. Skub dyserøret ind i pistolen.
2. Drej den, efter den er blevet indsat. Forsigtig: Sørg for, at dyserøret er korrekt fastgjort til pistolen.
3. Påmonter dyserne. Tryk den fast på dyserøret. Kontrollér, at dysen er korrekt fastgjort, før du klemmer på aftrækkeren.

6.4 Vandtilslutning

En almindelig 1/2 "haveslange på min. 10 m og maks. 25 m vil være passende.

VIGTIGT! Brug kun vand fri for urenheder. Hvis der er risiko for sandpartikler i indløbsvandet (dvs. fra egen brønd), skal der monteres et ekstra filter.

1. Lad vandet løbe gennem vandslangen, før du slutter den til maskinen for at forhindre sand og snavs fra at trænge ind i maskinen. Bemærk: Kontrollér, at filteret er monteret i vandindløbsrøret, og at det ikke er tilstoppet.
2. Tilslut vandslangen til vandforsyningen ved hjælp af en lynkobling (indløbsvand, maks. tryk: 12 bar, maks. temperatur: 50 °C).
3. Åbn for vandet.

6.5 Start/stop af maskinen

Pistolen og dyserøret påvirkes af tryk under driften – derfor skal de altid holdes fast med begge hænder.

VIGTIGT: Ret dysen mod jorden.

Denne højtryksrenser er udstyret med et automatisk start-/stop-system, baseret på vandtryk.

1. Kontrollér, at maskinen er i opretstående stilling. BEMAERK: Anbring ikke maskinen i højt græs!
2. Slip aftrækkerlåsen.
3. Klem på pistolens aftrækker og lad vandet løbe, indtil al luft er løbet fra vandslangen.
4. Drej start/stop-knappen til højre.
5. Klem på pistolens aftrækker.
6. Justere afstanden og dermed trykket på dysen til den overflade, som skal renses.
   Tildæk ikke maskinen under brug og undlad at bruge det i et rum uden tilstrækkelig ventilation! BEMÆRK: Hvis maskinen efterlades eller ikke bruges i 5 minutter, skal den slukkes på start-/stop-knappen (4) "O":
7. Drej start/stop-knappen til venstre "O".

8. Træk el-stikket ud af stikkontakten.

9. Luk for vandforsyningen og klem på pistolens aftrækker for at tømme maskinen for tryk.

10. Lås aftrækkeren på pistolen. (Fig. 4)

Når du slipper aftrækkeren på pistolen, stopper maskinen automatisk. Maskinen starter igen, når du klemmer på aftrækkeren på pistolen.

6.6 Justerbar dyse (Fig. 5)

Justerbar dyse tryk kan justeres ved at dreje den.

ADVARSEL: Dette må ikke gøres dette under brug, da hånden i så fald kan blive ramt af strålen.

7 TEKNISKE DATA

	POWXG90400
Motortype	Børstemotor
Tryk	70 bar
Maks. tryk	100 bar
Spænding	220-240 V / 50 Hz
Effekt	1200 W
Flow	6,5 L/min
Vandtemperatur	Maks. 50 °C
Vægt	5 kg

8 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA	75 dB(A)
Lydeffektniveau LwA	89 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

aw (Vibrationsniveau):

2,1 m/s²

K = 1,5 ~m / s^2

9 RENG∅RING OG VEDLIGEHOLDELSE

For at sikre en lang og problemfri levetid, bør du overholde følgende råd:

- Udskyl vandslangen, højtrykslangen, dyserør og tilbehør før montering.

Alle reparation skal udføres på et autoriseret værksted med originale reservedele.

9.1 Rengøring af indløbsfilteret

- Rengør vandindløbsfilteret. Skyl med vand for at fjerne snavs og aflejringer.

FORSIGTIG: Undladelse af at filteret ikke vil ugyldiggøre garantien.

9.2 Rengøring af ventilationshuller

Maskinen skal holdes ren, således at køleluften frit kan passere gennem maskinens ventilationsåbninger.

9.3 Smøring af koblinger

For at sikre en nem tilslutning, og for at o-ringe ikke tørrer ud, skal koblingerne smøres regelmæssigt.

10 OPBEVARING

Maskinen skal opbevares i et frostfrit rum!

1. Stop maskinen (drej start/stop-kontakten "O") og afmontér vandslangen og dysen.
2. Genstart maskinen og klem på pistolens aftrækker. Lad maskinen køre, indtil der ikke længere løber vand gennem pistolen.
3. Stop maskinen, frakobl slangen og kablet og rul dem sammen.
4. Anbring pistol, dyserør, dyser og andet tilbehør i maskinens holdere. Krogen kan bruges til opbevaring af slangen og kablet

Hvis maskinen ved en fejl fryser til, er det nødvendigt at kontrollere den for skader.

ADVARSEL: Start aldrig en frossen maskine. Frostskader er ikke dækket af garantien!

11 FEJLFINDING

SYMPTOM	ÅRSAG	ANBEFALET HANDLING
Maskinen vil ikke starte	Maskinen er ikke tilsluttet	Tilslut maskinen.
	Defekt stik	Prøv en anden stikkontakt.
	Defekt forlængerkabel	Prøv uden forlængerkablet.
Svingende tryk	Pumpen suger luft	Kontrollér, at slangerne og samlingerne er lufttætte.
	Ventilerne er beskidte, slidte eller sidder fast	Kontakt dit nærmeste servicecenter
	Vandforsyningen er ikke tilstrækkeligt	Forøg vandtrykket, kontrollér for blokering af haveslangen og/eller skifte til en større slange.
	Pumpemanchetterne er slidte	Kontakt dit nærmeste servicecenter
Maskinen stopper	Forkert netspænding	Kontrollér, at netspændingen svarer til specifikationen på typeskiltet
	Termisk sensor aktiveret	Lad stå maskinen i 5 minutter for at køle ned
	Dysen er delvist blokeret	Rens dysen med en nål og ved at sprøjte vand baglæns gennem dysen
	∅g strømstyrken	Prøv uden forlængerkabel.
Maskinen pulsererer	Luft i indsugningsslangen /-pumpen	Lad maskinen køre med åbent aftrækker, indtil trykket atter er normalt.
	Utilstrækkelig forsyning af vandværksvand	Forøg vandtrykket, kontrollér for blokering af haveslangen og/eller skifte til en større slange.
	Dysen er delvist blokeret	Rens dysen med en nål og ved at sprøjte vand baglæns gennem dysen
	Vandfilteret er blokeret	Rengør filteret
	Der er et buk på slangen	Ret slangen ud
Maskine starter og stopper ofte af sig selv	Pumpen og/eller pistolen er utæt	Kontakt dit nærmeste servicecenter
	Ingen vandforsyning	Tilslut vandforsyning
Maskinen starter, men der kommer ikke vand ud	Vandfilteret er blokeret	Rengør filteret
	Dysen er blokeret	Rens dysen med en nål og ved at sprøjte vand baglæns gennem dysen
