NÁVOD NA OBSLUHU POWXG90410 PowerPlus

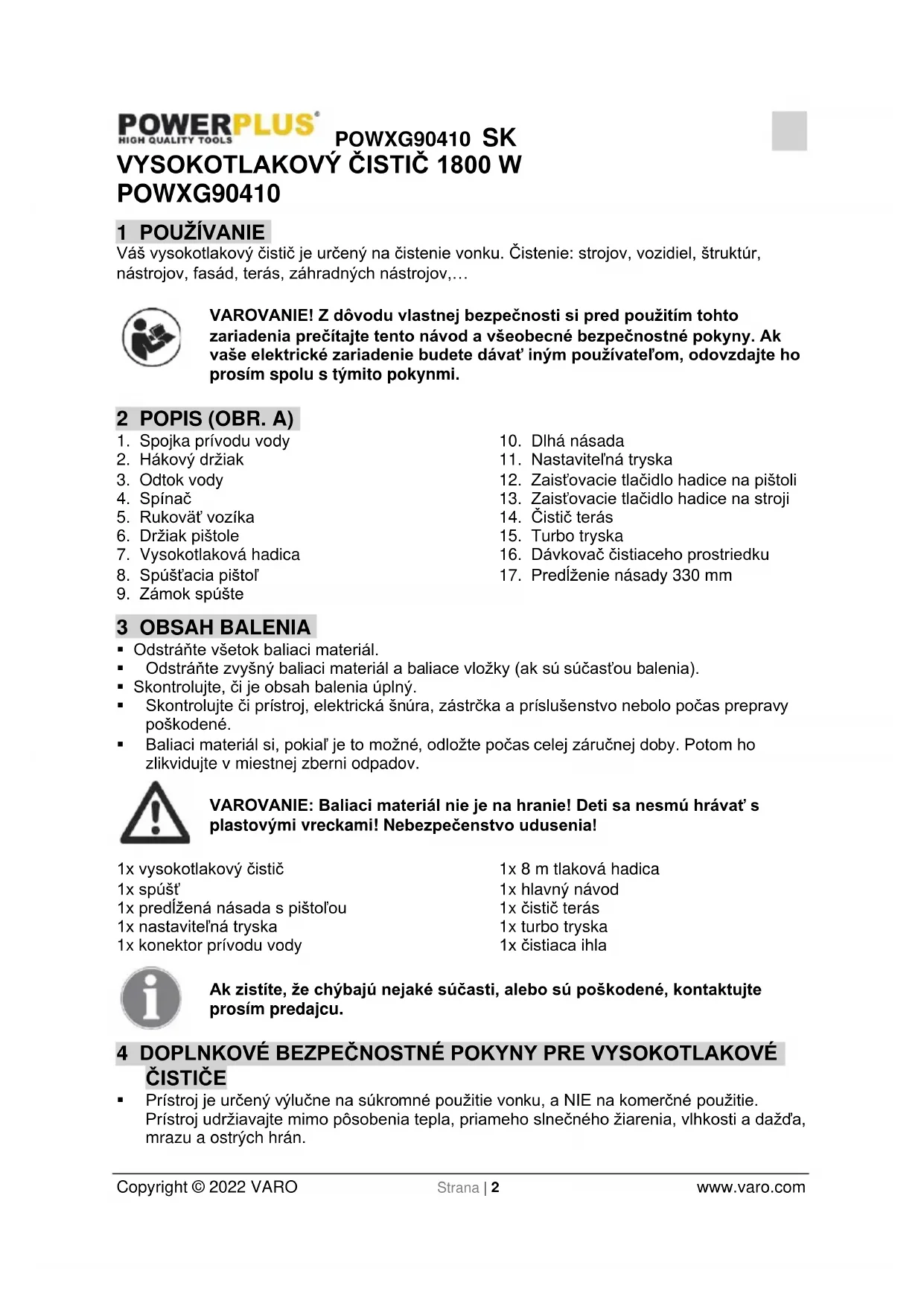

POWXG90410 1 POUŽÍVANIE Váš vysokotlakový čistič je určený na čistenie vonku. Čistenie: strojov, vozidiel, štruktúr, nástrojov, fasád, terás, záhradných nástrojov,… VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávať iným používateľom, odovzdajte ho prosím spolu s týmito pokynmi. 2 POPIS (OBR. A)

1. Spojka prívodu vody

11. Nastaviteľná tryska

17. Predĺženie násady 330 mm

• Odstráňte všetok baliaci materiál.

• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).

• Skontrolujte, či je obsah balenia úplný.

• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.

• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov. VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávať s plastovými vreckami! Nebezpečenstvo udusenia! 1x vysokotlakový čistič 1x spúšť 1x predĺžená násada s pištoľou 1x nastaviteľná tryska 1x konektor prívodu vody 1x 8 m tlaková hadica 1x hlavný návod 1x čistič terás 1x turbo tryska 1x čistiaca ihla Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.

• Prístroj je určený výlučne na súkromné použitie vonku, a NIE na komerčné použitie. Prístroj udržiavajte mimo pôsobenia tepla, priameho slnečného žiarenia, vlhkosti a dažďa, mrazu a ostrých hrán.POWXG90410 SK Copyright © 2022 VARO Strana | 3 www.varo.com

• Osobám, ktoré neboli zaškolené do používania vysokotlakového čističa ani si neprečítali návod na používanie nedovoľte stroj používať!

• Deti alebo nezaškolené osoby nesmú vysokotlakové čističe používať.

• Na deti je potrebné dohliadať, aby sa zabezpečilo, že sa so zariadením nebudú hrať.

• Pred spustením stroja pozorne skontrolujte, či stroj nemá poškodenia. Ak nejaké zistíte, nespúšťajte stroj a kontaktujte svojho miestneho distribútora.

• Skontrolujte hlavne izoláciu elektrického kábla. Nesmie mať chyby ani praskliny. Ak je elektrický kábel poškodený, mali by ste ho dať vymeniť do autorizovaného miestneho servisného centra. VAROVANIE: Vysokotlakový prúd môže byť nebezpečný, ak sa zneužije. Prúd nemierte na ľudí, elektrické zariadenie pod prúdom, ani na samotný prístroj. VAROVANIE: Zariadenie nepoužívajte v blízkosti osôb, ak nemajú oblečený ochranný odev.

• Prúdom nemierte na seba ani iných ľudí s cieľom očistiť topánky alebo odev.

• Predĺženú násadu držte pevne oboma rukami.

• Operátor a ktokoľvek v bezprostrednom okolí miesta čistenia by sa mal chrániť pred zásahmi častíc, ktoré počas používania odletujú.

• Počas prevádzky používajte okuliare a ochranný odev.

• Pred vykonávaním používateľskej údržby odpojte od prívodu el. prúdu.

• Na zabezpečenie bezpečnosti zariadenia používajte len originálne náhradné diely od výrobcu alebo diely schválené výrobcom.

• Prístroj nepoužívajte, ak je poškodená napájacia šnúra alebo iné dôležité časti zariadenia, napr. bezpečnostné zariadenia, vysokotlakové hadice a spúšťacia pištoľ.

• Prístroj nepoužívajte, ak máte mokré ruky. Ak je prístroj mokrý alebo vlhký, okamžite ho odpojte. Nedávajte ho do vody.

• Pneumatiky a ventily pneumatík sa môžu prúdom vysokého tlaku poškodiť a potom prasknúť.

• Stroj nikdy nepoužívajte v prostredí, kde by ho mohol poškodiť výbuch.

• Čistenie povrchov obsahujúcich azbest vysokým tlakom nie je povolené.

• Tento vysokotlakový čistič sa nesmie používať pri teplotách pod 0°C. VAROVANIE: Vysokotlakové hadice, spojovacie diely a spojky sú dôležité pre bezpečnosť zariadenia. Používajte len hadice, spojovacie zariadenia a spojky, ktoré odporúča výrobca. VAROVANIE: Neadekvátne predlžovacie káble môžu byť nebezpečné. Káble na navijakoch by sa mali vždy úplne odvinúť, aby sa zabránilo prehriatiu kábla.

• Ak sa použije predlžovací kábel, zástrčka a zásuvka musia byť vodotesné a spĺňať dole spomenuté požiadavky pre dĺžku a rozmery kábla. − 1,0 mm² max. 12,5 m − 1,5 mm² max. 20 m

• Ak sa poškodí elektrický kábel, smie ho vymeniť len výrobca alebo jeho servisný zástupca alebo podobne kvalifikovaná osoba. Predídete tak rizikám.POWXG90410 SK Copyright © 2022 VARO Strana | 4 www.varo.com

4.1 Pripojenie sieťového zdroja

Pri pripájaní vysokotlakového čističa k elektrickej sieti treba dodržať nasledujúce body:

• Pripojenie elektrického napájania musí vykonať kvalifikovaný elektrikár a pripojenie musí byť v súlade s normou IEC 60364-1.

• Odporúča sa, aby pripojenie elektrického napájania k tomuto zariadeniu obsahovalo chránič proti zvyškovému prúdu, ktorý preruší napájanie, ak zvodový prúd k zemi prekročí 30 mA na 30 ms.

• Vstupná hadica môže byť pripojená k vodovodnej sieti s max. vstupným tlakom 12 bar. Tento vysokotlakový čistič sa v Európe smie pripájať k sieti s pitnou vodou iba vtedy, keď bolo nainštalované vhodné zariadenie na zabránenie spätného toku do vodovodnej siete, typu BA v súlade s normou EN 1717. Dĺžka hadice medzi zariadením na zabránenie spätného toku a vysokotlakovým čističom musí byť min. 10 metrov, aby bolo možné absorbovať tlakové nárazy (min. priemer 1/2 palca - 1,27 cm).

• Hneď ako voda pretečie cez BA ventil, voda sa už nepovažuje za pitnú. DÔLEŽITÉ! Používajte iba vodu bez akýchkoľvek nečistôt. Ak existuje riziko, že v prívodovej vode budú častice piesku (napr. z vašej vlastnej studne), mal by sa namontovať dodatočný filter.

4.3 Bezpečnostné zariadenia

• Dekompresný ventil dokáže znížiť tlak, ak prekročí prednastavené hodnoty.

• Zaisťovacie zariadenie na spúšti pištole (9): Spúšť pištole (8) obsahuje zaisťovacie zariadenie (9). Keď sa tlačidlo aktivuje, spúšť pištole (8) sa nedá ovládať.

• Motor chráni pred preťažením tepelný senzor. Stroj sa po niekoľkých minútach reštartuje, keď tepelný senzor vychladne. 5 MONTÁŽ V tejto časti je vysvetlený spôsob, akým pripraviť váš vysokotlakový čistič na používanie.

5.1 Montáž úložného držiaka a držiak pištole

• Hákový držiak zasuňte do podpery na pravej strane.

• Držiak pištole zasuňte do držiaka na ľavej strane.

5.2 Montáž pištole (obr. 1)

• Do pištole vložte nastaviteľnú rozstrekovaciu dýzu (K). Nastaviteľnú dýzu zatlačte na pištoľ (J) a otáčajte ju v smere hod. ručičiek, aby ste ju rukou utiahli a zaistili na mieste. Po správnom pripojení dielov nie je možné tieto dva komponenty od seba oddeliť, ak nastaviteľnú dýzu rovno ťaháte. Všetko príslušenstvo musí byť vložené do pištole, aby sa zariadenie mohlo správne používať.

5.3 Montáž rukoväte vozíka (obr. 2)

1. Rukoväť vozíka položte na stroj.

• Záhradnú hadicu pripojte pomocou štandardnej rýchlospojky.

6.2 Montáž vysokotlakovej hadice (obr. 4)

6.3 Montáž predĺženej násady a trysky

1. Predĺženú násadu zatlačte do spúšťacej pištole.

2. Keď je vložená, otočte ju. Varovanie: Zabezpečte, aby bola násada správne pripevnená k

tryska správne upevnená.

Vhodná je obyčajná záhradná hadica s dĺžkou min. 10 m a max. 25 m a priemerom 1/2" (1,27 cm). DÔLEŽITÉ! Používajte iba vodu bez akýchkoľvek nečistôt. Ak existuje riziko, že v prívodovej vode budú častice piesku (napr. z vašej vlastnej studne), mal by sa namontovať dodatočný filter.

2. K prívodu vody pripojte hadicu na vodu pomocou rýchlospojky (privádzaná voda, max.

Spúšťacia pištoľ a predlžovacia násada sú ovplyvňované tlakom počas prevádzky - preto ich vždy držte pevne obomi rukami. POZOR: Tryskou mierte na zem. Tento vysokotlakový čistič je vybavený automatickým systémom spustenia/zastavenia založenom na tlaku vody.

1. Skontrolujte, či je stroj vo zvislej polohe. POZNÁMKA: Stroj neklaďte do vysokej trávy!

2. Pustite zámok spúšte.

3. Aktivujte spúšť spúšťacej pištole a vodu nechajte tiecť, kým z vodnej hadice neunikne

6. Vždy nastavte vzdialenosť, a tým tlak trysky k povrchu, ktorý idete čistiť.

Stroj počas prevádzky nezakrývajte ani ho nepoužívajte v miestnosti bez adekvátneho vetrania! POZNÁMKA: Ak od stroja odchádzate alebo ho nebudete 5 minút používať, musíte ho vypnúť spínačom štart/stop (4) "O":POWXG90410 SK Copyright © 2022 VARO Strana | 6 www.varo.com

7. Otočte spínač spustenia/zastavenia doľava na "O".

Pri uvoľňovaní spúšte spúšťacej pištole sa stroj automaticky zastaví. Stroj sa znovu spustí, keď znovu aktivujete spúšťaciu pištoľ.

6.6 Nastaviteľná tryska (obr. 6)

Tlak na nastaviteľná tryska môže byť nastavený jej otáčaním. VAROVANIE: Nerobte to počas prevádzky, aby ste predišli kontaktu prúdu s rukou.

6.7 Otáčanie pištole (obr. 7)

Počas vzoru striekania úplného vejára sa otáčaním pištole upraví uhol čistenia, aby si každý používateľ našiel čo najpohodlnejšiu a najefektívnejšiu polohu čistenia. Zatlačte tlačidlo do boku na „odblokovanie“ (Unlock), funkcia otáčania sa otvorí. A zatlačte tlačidlo do boku na „blokovanie“ (Lock), ak nepotrebujete túto funkciu.

Čistič terás je výkonným príslušenstvom na čistenie terás, príjazdových ciest atď. K predlžovacej násade pripevnite čistič terás. POZNÁMKA: Čistič terás nepoužívajte ako metlu, ale nechajte ho hladko prechádzať po povrchu.

6.9 Dávkovač čistiaceho prostriedku

Tlakový čistič dávkuje čistiaci prostriedok len pri nízkom tlaku. Na oplachovanie do čista použite nastaviteľnú rozstrekovaciu dýzu. Zabudovaný dávkovač čistiaceho prostriedku vám umožní naniesť rôzne druhy tekutých čistiacich prostriedkov na pracovný povrch. Čistiaci prostriedok sa nanáša len pri použití nízkeho tlaku. Nastaviteľnú dýzu vložte do pištole a potiahnite koniec „∆“ tak, aby bol tlakový čistič v nízkotlakovom režime (pozri obr. 8). Odstráňte viečko na nádrži čistiaceho prostriedku a naplňte len tekutým čistiacim prostriedkom (obr. 9). Do nádrže nedávajte vodu. Tlakový čistič automaticky zmieša vodu s čistiacim prostriedkom. Po nanesení čistiaceho prostriedku na pracovný povrch zatlačte na koniec “ I” nastavovacej dýzy a ostriekajte čistiaci prostriedok pomocou vysokotlakového rozprašovača (obr. 8). Vo vysokotlakovom režime tlakový čistič nedávkuje čistiaci prostriedok. 7 TECHNICKÉ ÚDAJE

Napätie 220-240 V / 50 Hz Príkon 1800 W Tok 7,0 l/min Teplota vody Max. 50 °C Hmotnosť 7,7 kgPOWXG90410 SK Copyright © 2022 VARO Strana | 7 www.varo.com 8 HLUK Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3) Hladina akustického tlaku LpA 75 dB(A) Hladina akustického výkonu LwA 90 dB(A) POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu. aw (Vibrácie): 2,1 m/s² K = 1,5 m/s²

VAROVANIE! Pred vykonávaním údržby alebo čistenia vždy odpojte elektrickú zástrčku zo zásuvky. Aby bola zaručená dlhá a bezproblémová životnosť, riaďte sa nasledujúcimi radami:

• Vyčistite trysky. Akékoľvek opravy by mala vždy vykonávať autorizovaná opravovňa s použitím originálnych náhradných dielov.

9.1 Čistenie vstupného filtra

Stroj treba udržiavať čistý, aby mohol chladiaci vzduch voľne prúdiť cez vetracie otvory stroja.

Na uľahčenie pripájania a aby nevyschli O-krúžky sa musia spojky pravidelne mazať. 10 SKLADOVANIE Stroj by ste mali skladovať v miestnosti bez mrazu! Z čerpadla, hadice a príslušenstva treba vždy pred skladovaním vyprázdniť vodu nasledujúcim spôsobom:

1. Stroj zastavte (Otočte spínač „O“ a odpojte vodnú hadicu a trysku.

2. Stroj opätovne spustite a aktivujte spúšť spúšťacej pištole. Stroj nechajte bežať dovtedy,

kým cez spúšťaciu pištoľ nebude vytekať už žiadna voda.

3. Stroj zastavte, odpojte ho od elektriny a naviňte hadicu a kábel.

4. Spúšťaciu pištoľ, predlžovaciu násadu, trysky a iné príslušenstvo vložte do držiakov

stroja. Hákový držiak sa dá používať na uloženie hadice a elektrickej šnúry. Ak stroj nedopatrením vystavíte mrazu, bude potrebné skontrolovať, či sa nepoškodil. VAROVANIE: Nikdy nespúšťajte zamrznutý stroj. Škoda spôsobená mrazom, nie je krytá zárukou!POWXG90410 SK Copyright © 2022 VARO Strana | 8 www.varo.com

Stroj sa nespúšťa. Stroj nie je zapojený do elektriny. Stroj zapojte do elektriny. Poškodená el. zásuvka. Skúste inú zásuvku. Poškodený predlžovací kábel. Skúste bez predlžovacieho kábla. Fluktuácia tlaku. Čerpadlo nasáva vzduch. Skontrolujte, či sú hadice a spoje v poriadku. Ventily sú znečistené, opotrebované alebo zaseknuté. Kontaktujte vaše najbližšie servisné stredisko. Prívod vody je nepostačujúci. Zvýšte tlak vody, skontrolujte, či nie je zablokovaná záhradná hadica a/alebo vymeňte za väčšiu hadicu. Tesnenia čerpadla sú opotrebované. Kontaktujte vaše najbližšie servisné stredisko. Stroj sa zastavuje. Nesprávne sieťové napätie. Skontrolujte, či sieťové napätie korešponduje so špecifikáciou na typovom štítku. Aktivovaný tepelný senzor. Stroj nechajte 5 minút vychladnúť. Tryska je čiastočne zablokovaná. Trysku vyčistite ihlou a nastriekaním vody späť cez trysku. Zvýšenie spotreby elektrického prúdu. Skúste bez predlžovacieho kábla. Stroj pulzuje. Vzduch v prívodnej hadici/čerpadle. Stroj nechajte bežať s otvorenou spúšťou, kým sa neobnoví pravidelný pracovný tlak. Neadekvátne napájanie vody. Zvýšte tlak vody, skontrolujte, či nie je zablokovaná záhradná hadica a/alebo vymeňte za väčšiu hadicu. Tryska je čiastočne zablokovaná. Trysku vyčistite ihlou a nastriekaním vody späť cez trysku. Zablokovaný filter vody. Vyčistite filter. Zalomená hadica. Vyrovnajte hadicu. Stroj sa často sám spúšťa a zastavuje. Čerpadlo a/alebo spúšťacia pištoľ sú netesné. Kontaktujte vaše najbližšie servisné stredisko. Žiadny prívod vody. Pripojte prívod vody. Stroj sa spúšťa, ale nevychádza žiadna voda. Zablokovaný filter vody. Vyčistite filter. Zablokovaná tryska. Trysku vyčistite ihlou a nastriekaním vody späť cez trysku.POWXG90410 SL Avtorske pravice © 2022 VARO Stran | 1 www.varo.com 1 UPORABA ........................................................................................ 2
