POWXG9100 - Nettoyeur haute pressio PowerPlus - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pression maximale : 110 bars
Débit d'eau	Max : 360 L/h
Puissance	1500 W
Type de moteur	Électrique
Longueur du flexible	5 mètres
Accessoires inclus	Buchette, lance, brosse, filtre à eau
Utilisation	Nettoyage de surfaces extérieures, voitures, terrasses, etc.
Maintenance	Vérifier régulièrement le filtre à eau et nettoyer les buses
Sécurité	Éviter le contact avec les yeux, utiliser des lunettes de protection
Informations générales	Poids : 10 kg, dimensions : 35 x 28 x 85 cm

FOIRE AUX QUESTIONS - POWXG9100 PowerPlus

Comment puis-je démarrer mon nettoyeur haute pression PowerPlus POWXG9100 ?

Assurez-vous que le nettoyeur est connecté à une source d'eau et à une prise électrique. Ouvrez le robinet d'eau, branchez l'appareil, puis appuyez sur le bouton d'alimentation pour le démarrer.

Que faire si mon nettoyeur haute pression ne fonctionne pas ?

Vérifiez que l'appareil est bien branché, que le robinet d'eau est ouvert et qu'il n'y a pas de fuites dans le tuyau. Si le problème persiste, consultez le manuel d'utilisation pour des instructions de dépannage.

Pourquoi le nettoyeur haute pression PowerPlus POWXG9100 perd-il de la pression ?

Une perte de pression peut être due à un filtre obstrué, à une buse endommagée ou à des fuites dans les tuyaux. Vérifiez ces éléments et nettoyez ou remplacez-les si nécessaire.

Puis-je utiliser des produits chimiques avec mon nettoyeur haute pression ?

Oui, mais assurez-vous d'utiliser des produits spécifiquement conçus pour les nettoyeurs haute pression. Ne mélangez pas des produits chimiques non recommandés, car cela pourrait endommager l'appareil.

Comment nettoyer le filtre d'entrée d'eau ?

Débranchez l'appareil et retirez le tuyau d'entrée d'eau. Retirez le filtre et rincez-le à l'eau claire pour éliminer les débris. Remettez-le en place une fois sec.

Mon nettoyeur haute pression fait un bruit inhabituel, que faire ?

Un bruit inhabituel peut indiquer un problème mécanique. Vérifiez les connexions et écoutez pour des sons provenant de la pompe. Si le bruit persiste, contactez un professionnel pour une inspection.

Comment stocker mon nettoyeur haute pression PowerPlus POWXG9100 ?

Après utilisation, débranchez l'appareil, videz l'eau du tuyau et de la lance, et rangez-le dans un endroit sec à l'abri du gel.

Quelle est la température maximale de l'eau que je peux utiliser avec le nettoyeur haute pression ?

La température maximale de l'eau recommandée pour le PowerPlus POWXG9100 est de 60 °C. Ne dépassez pas cette température pour éviter d'endommager l'appareil.

Comment puis-je changer la buse de mon nettoyeur haute pression ?

Pour changer la buse, dévissez l'ancienne buse de la lance et vissez la nouvelle en place. Assurez-vous qu'elle est bien fixée avant de démarrer l'appareil.

MODE D'EMPLOI POWXG9100 PowerPlus

9.4 Montage du panneau et du crochet de la lance d’arrosage (Fig. 4) .................... 7

10.1 Ajout d’huile au carter de moteur (Fig. 7) ............................................................. 8

10.2 Ajout de carburant dans le réservoir de carburant (Fig. 8) ................................. 8

10.3 Raccordement du flexible d'eau au nettoyeur haute pression (Fig. 9) ............... 8

10.4 Raccordez le flexible haute pression à la sortie du tuyau d’évacuation (Fig. 10)

11.1 Positionnement du nettoyeur haute pression ...................................................... 9

11.6 Utilisation du détergent (utilisez uniquement la buse basse pression (noire)) 10

11.7 Auto-amorçage à partir de réservoirs ouverts/conteneurs d’eau naturelle (Fig.

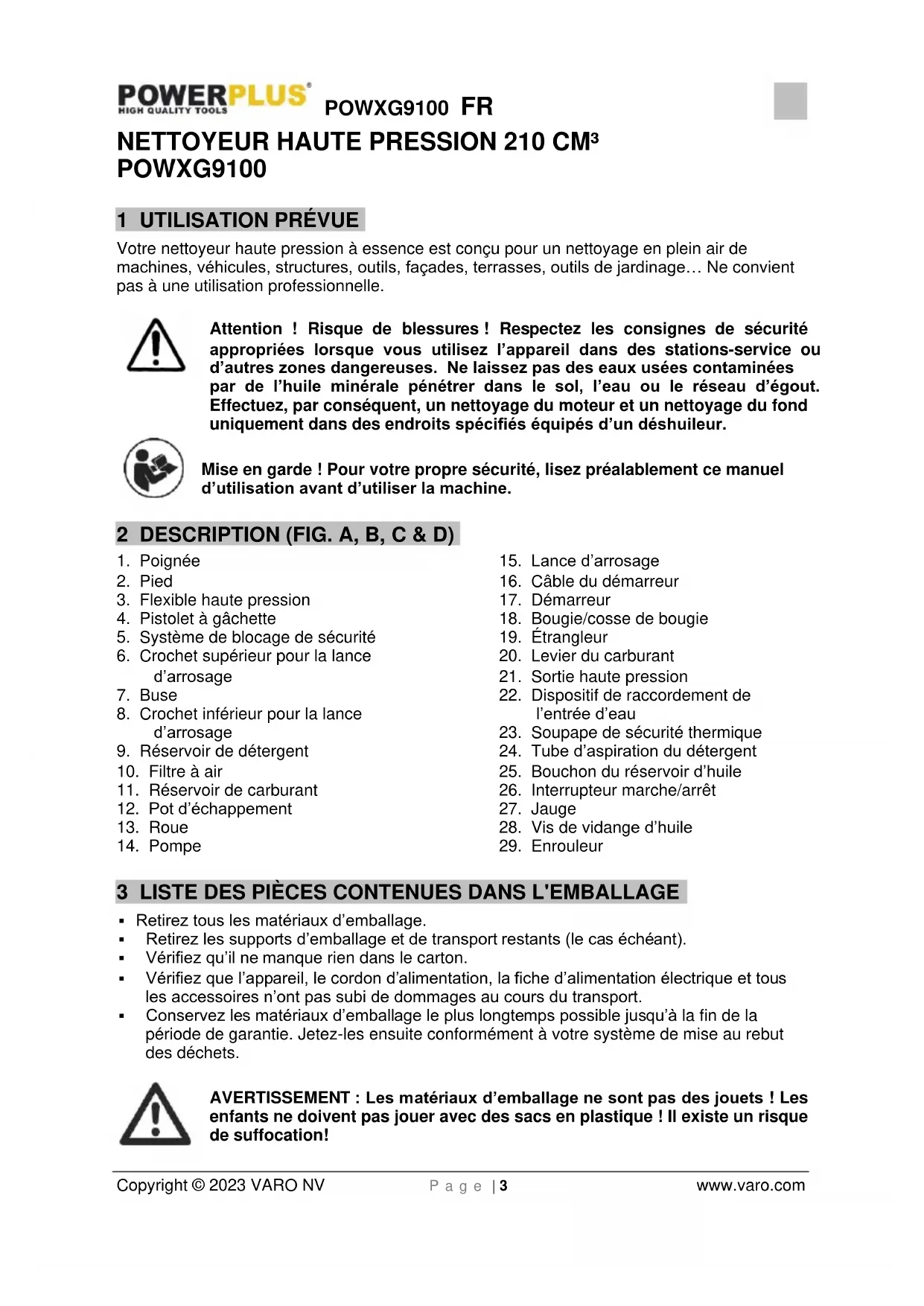

Votre nettoyeur haute pression à essence est conçu pour un nettoyage en plein air de machines, véhicules, structures, outils, façades, terrasses, outils de jardinage… Ne convient pas à une utilisation professionnelle. Attention ! Risque de blessures ! Respectez les consignes de sécurité appropriées lorsque vous utilisez l’appareil dans des stations-service ou d’autres zones dangereuses. Ne laissez pas des eaux usées contaminées par de l’huile minérale pénétrer dans le sol, l’eau ou le réseau d’égout. Effectuez, par conséquent, un nettoyage du moteur et un nettoyage du fond uniquement dans des endroits spécifiés équipés d’un déshuileur. Mise en garde ! Pour votre propre sécurité, lisez préalablement ce manuel d’utilisation avant d’utiliser la machine. 2 DESCRIPTION (FIG. A, B, C & D)

4. Pistolet à gâchette

5. Système de blocage de sécurité

6. Crochet supérieur pour la lance

8. Crochet inférieur pour la lance

9. Réservoir de détergent

11. Réservoir de carburant

12. Pot d’échappement

16. Câble du démarreur

18. Bougie/cosse de bougie

20. Levier du carburant

21. Sortie haute pression

22. Dispositif de raccordement de

23. Soupape de sécurité thermique

24. Tube d’aspiration du détergent

25. Bouchon du réservoir d’huile

26. Interrupteur marche/arrêt

• Retirez tous les matériaux d’emballage.

• Retirez les supports d’emballage et de transport restants (le cas échéant).

• Vérifiez qu’il ne manque rien dans le carton.

• Vérifiez que l’appareil, le cordon d’alimentation, la fiche d’alimentation électrique et tous les accessoires n’ont pas subi de dommages au cours du transport.

• Conservez les matériaux d’emballage le plus longtemps possible jusqu’à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d’emballage ne sont pas des jouets ! Les

enfants ne doivent pas jouer avec des sacs en plastique ! Il existe un risque de suffocation!POWXG9100 FR Copyright © 2023 VARO NV P a g e | 4 www.varo.com

• Dispositif de raccordement de l’entrée d’eau

• Outil de nettoyage de buse

• Pistolet (auto-assemblage)

• Manuel d’utilisation

• Nettoyeur haute pression

• Guide de démarrage rapide

• Buses de pulvérisation et buse de détergent

• Crochet supérieur pour la lance d'arrosage

• Tube d’auto-amorçage En cas de pièces manquantes ou endommagées, contactez votre revendeur. 4 PICTOGRAMMES

Avertissement / Danger !

Le jet ne doit pas être dirigé vers des personnes, des animaux, des appareils sous tension ou l’appareil lui-même.

Lisez le manuel avant utilisation.

Le moteur ne démarrera pas ou s’arrêtera si le niveau d’huile est bas.

Inflammable, ne pas fumer près du nettoyeur haute pression.

Portez des protections d'oreilles.

Portez une protection oculaire.

AVERTISSEMENT : Lors de l'utilisation d'outils à essence, il convient de prendre en

permanence des précautions de base, comme les suivantes, pour réduire tout risque de lésions corporelles graves et/ou de dommages matériels. Lisez entièrement ces instructions avant d'utiliser ce produit et conservez-les à des fins de référence ultérieure.

• Stockez le nettoyeur haute pression dans un endroit bien ventilé avec le réservoir de carburant vide. Le carburant ne doit pas être stocké à proximité du nettoyeur haute pression.

• Le matériel doit être installé sur une surface portante solide.

• Utilisation en plein air uniquement, n’utilisez jamais l’appareil dans un espace clos, les fumées d’échappement étant dangereuses.

• Installez le nettoyeur haute pression à distance du site de nettoyage en cours de fonctionnement.

• Tenez les enfants et les tierces personnes à distance.

• Cet appareil doit être surveillé en cours de fonctionnement.POWXG9100 FR Copyright © 2023 VARO NV P a g e | 5 www.varo.com

5.2 Sécurité des personnes

• Soyez attentif, regardez ce que vous faites et faites preuve de bon sens. Un moment d’inattention peut entraîner des blessures graves.

• Portez des lunettes de sécurité lorsque vous utilisez l’appareil. De petites particules peuvent voler pendant la pulvérisation.

• Portez toujours des protections auditives pour couper le bruit.

• Portez un pantalon ainsi que des bottes ou des chaussures. Il est recommandé de porter d’autres vêtements de protection lorsque vous utilisez des produits chimiques, des détergents ou d’autres substances corrosives ou abrasives.

• Ne vous surestimez pas. Veillez à conserver une position sûre et maintenez votre équilibre à tout moment. Cela vous permettra de mieux contrôler dans les situations inattendues.

• N’utilisez pas le matériel de nettoyage haute pression si vous avez consommé de l’alcool ou si vous avez pris des médicaments.

• Retirez la bougie ou le câble de la bougie pour éviter tout démarrage accidentel lorsque l’appareil n’est pas utilisé ou avant de retirer le flexible haute pression.

• Ne portez pas de vêtements amples, de bijoux ou tout ce qui pourrait être entraîné par le moteur.

• Tenez les animaux, les enfants et les tierces personnes à distance de votre zone de travail. Une distance minimale de 15 mètres est recommandée.

• Ne pointez ou ne dirigez jamais le pistolet vers vous-même ou une autre personne.

• Ne placez jamais vos mains, vos doigts ou votre corps devant la buse de pulvérisation.

• Ne fumez jamais à proximité du nettoyeur haute pression.

5.3 Utilisation et manipulation correctes

• N’utilisez jamais l’appareil dans les conditions suivantes : − Changement notable de la vitesse du moteur. − Perte notable de pression. − Ratés du moteur. − Présence de fumée ou de flammes, compartiment fermé. − Vibrations excessives. − Pluie ou mauvais temps.

• Maintenez le nettoyeur haute pression propre et exempt d’huile, de boue et tout autre corps étranger.

• La pulvérisation de l’eau ne doit jamais être dirigée vers des câbles électriques ni directement vers le nettoyeur haute pression.

• Utilisez les deux mains pour contrôler la lance.

• Ne laissez pas le flexible venir en contact avec un pot d’échappement chaud.

• Ne touchez pas la buse ou le jet d’eau en cours de fonctionnement.

• Ne remplissez pas le moteur d’essence lorsque le moteur tourne, est chaud ou à proximité d’une flamme nue. Ne fumez pas.

• Seuls les flexibles et buses homologués doivent être utilisés.

• Le pistolet à gâchette ne doit pas reposer bloqué en position en cours de fonctionnement.

• Éliminez tout nœud ou entortillement du flexible haute pression.

• Tous les raccords de flexible doivent être correctement raccordés.

• Avant de démarrer le nettoyeur haute pression par temps froid, vérifiez que de la glace ne se soit pas formée dans une quelconque partie du matériel.

• Pour empêcher une sortie accidentelle d’eau sous haute pression, le loquet de sécurité de la gâchette doit être enclenché dès que le nettoyeur haute pression n’est pas utilisé (voir consigne d’utilisation).

• Ne faites pas fonctionner le nettoyeur haute pression pendant plus de cinq minutes sans abaisser la gâchette. La pompe risquerait d’être endommagée.

• Vérifiez régulièrement sur le circuit d’alimentation en carburant l’absence de fuites ou de signes de détérioration tels que des marques de frottement ou de porosité ou de brides dePOWXG9100 FR Copyright © 2023 VARO NV P a g e | 6 www.varo.com fixation manquantes ou de réservoir ou bouchon endommagé. Tous les défauts doivent être corrigés avant d’utiliser l’appareil.

• Ne touchez pas un pot d’échappement chaud.

• Réparez, utilisez et faites le plein dans les conditions suivantes : − Ventilation correcte. − Faites le plein du nettoyeur haute pression dans un endroit bien éclairé. − Évitez de renverser du carburant et ne faites jamais le plein alors que le nettoyeur haute pression fonctionne. − Évitez toute source d’allumage lorsque vous faites un plein. − Utilisez de l’essence sans plomb. − N’utilisez pas de flexible haute pression endommagé. 6 AVERTISSEMENTS DE SÉCURITÉ NORMALISÉS CONCERNANT

LES NETTOYEURS HAUTE PRESSION À ESSENCE

AVERTISSEMENT : N’utilisez pas l’appareil entouré d’un groupe de personnes sauf si elles

portent des vêtements de protection.

AVERTISSEMENT : Les jets haute pression peuvent être dangereux s’ils sont mal utilisés. Le

jet ne doit pas être dirigé vers des personnes, des appareils sous tension ou l’appareil lui- même. Ne dirigez pas le jet vers vous ou d’autres personnes pour nettoyer des chaussures ou des vêtements. Pour garantir la sécurité de l’appareil, utilisez uniquement des pièces détachées d’origine du fabricant ou homologuées par le fabricant.

AVERTISSEMENT : Les flexibles haute pression, les raccords et les accouplements sont

importants pour la sécurité de l’appareil. Utilisez uniquement des raccords et des accouplements recommandés par le fabricant. N’utilisez pas l’appareil si un cordon d’alimentation ou des pièces importantes sont endommagés, par exemple, les dispositifs de sécurité, les flexibles haute pression, le pistolet à gâchette.

AVERTISSEMENT : Des carburants inappropriés ne doivent pas être utilisés étant donné

qu’ils peuvent se révéler dangereux.

AVERTISSEMENT : N’utilisez pas d’appareils entraînés par un moteur à combustion dans

une pièce fermée sauf si une ventilation appropriée a été évaluée par les autorités nationales compétentes.

AVERTISSEMENT : Vérifiez l’absence d’émission de gaz d’échappement à proximité des

entrées d’air. 7 AVERTISSEMENTS DE SÉCURITÉ CONCERNANT L’ESSENCE

AVERTISSEMENT : Faites très attention lors de la manipulation de carburants. Ils sont

inflammables et les vapeurs sont explosives. Les points suivants doivent être observés.

• Utilisez uniquement un récipient homologué.

• Ne retirez jamais le bouchon du carburant ou n’ajoutez pas de carburant alors que la source d’alimentation fonctionne. Laissez les composants d’échappement refroidir avant de refaire le plein.

• Ne refaites jamais le plein en intérieur.

• Ne stockez jamais la machine ou des conteneurs de carburant dans une pièce où se trouve une flamme nue, telle qu’un chauffe-eau.

• Si du carburant est renversé, n’essayez pas de démarrer la source d’alimentation, mais déplacez la machine à distance de cette zone avant de démarrer.

• Remettez toujours en place le bouchon du réservoir de carburant et serrez-le bien après avoir fait le plein.POWXG9100 FR Copyright © 2023 VARO NV P a g e | 7 www.varo.com

• Si le réservoir est purgé, ceci doit être fait en extérieur.

Une soupape de surpression thermique est fournie pour protéger la pompe d’une surcharge si le pistolet de pulvérisation est fermé pendant une période prolongée ou si la buse se bouche. Cependant, elle est prévue pour être utilisée en tant que système de secours et pour éviter la surcharge de la pompe. Commutez le nettoyeur haute pression sur « OFF » (arrêt) s’il n’est pas utilisé pendant plus de cinq minutes. Ceci réduit l’usure, empêche la consommation de carburant et prolonge la durée de vie de la pompe en évitant qu’elle chauffe.

8.2 Loquet de blocage de sécurité

Pour empêcher la sortie éventuelle d’eau sous haute pression, le dispositif de blocage de sécurité sur la gâchette doit être enclenché dès que le nettoyeur haute pression n’est pas utilisé (voir consignes d’utilisation).

8.3 Protection de la température de l’eau

Si la température de l’eau dans la pompe est supérieure à 50 °C, la soupape de protection s’ouvre et évacue l’eau chaude pour protéger la pompe. Une fois que l’eau chaude a été évacuée, la soupape se referme. 9 MONTAGE Retirez tous les matériaux d’emballage de l’appareil. Vérifiez que l’unité principale, ses composants et tous les accessoires sont bien présents et qu’ils n’ont subi aucun dommage au cours de leur transport.

9.1 Montage des roues (Fig. 1)

Insérez l’axe dans l’orifice central de la roue jusqu’au blocage de la goupille.

• Montez la roue sur l’axe et fixez-la au moyen d’un écrou.

9.2 Montage de l’enrouleur (Fig. 2)

• En respectant le sens de la flèche, fixez l’enrouleur sur le cadre.

• En respectant le sens de la flèche, insérez la poignée dans le cadre, bloquez-la au moyen de la pièce de verrouillage A.

• Afin d’éviter un déplacement de l’enrouleur, fixez-le au moyen de la vis et de l’écrou.

9.3 Montage de la poignée (Fig. 3)

• En respectant le sens de la flèche, insérez la poignée dans l’orifice de montage de l’enrouleur.

9.4 Montage du panneau et du crochet de la lance d’arrosage (Fig. 4)

Montez le panneau à l’aide des 4 vis M6x50 et 4 contre-écrous M6.

9.5 Montage du pistolet de pulvérisation (Fig. 5-6)

Installez la lance sur le pistolet. Saisissez l’extrémité du pistolet et vissez la lance sur le pistolet en vous assurant que le raccord est étanche. Ne serrez pas trop, les deux connecteurs pourraient être endommagés. Afin d’éviter tout fonctionnement accidentel de la lance haute pression, le pistolet est installé avec un système de blocage de sécurité. Pour enclencher le système de blocage de sécurité, relâchez la gâchette et enclenchez le système de blocage de sécurité entre la gâchette et le corps du pistolet.POWXG9100 FR Copyright © 2023 VARO NV P a g e | 8 www.varo.com 10 AVANT UTILISATION Pour préparer votre nettoyeur haute pression en vue de son utilisation, vous devrez effectuer ces opérations :

• Ajouter de l’huile dans le carter du moteur.

• Ajouter du carburant dans le réservoir de carburant.

• Raccorder le flexible haute pression au pistolet de pulvérisation et à la pompe.

• Raccorder l’alimentation en eau à la pompe.

• Fixer le prolongateur de la buse au pistolet de pulvérisation. Remarque : le moteur et la pompe sur votre nouveau nettoyeur haute pression se révéleront souvent plus performants après une pause de quelques heures.

10.1 Ajout d’huile au carter de moteur (Fig. 7)

N’essayez pas de démarrer le nettoyeur haute pression sans avoir rempli le carter du moteur (25 & 27) de la quantité et du type d’huile appropriés (15W-40). Au moment de sa livraison, le nettoyeur haute pression ne comporte pas d’huile dans son carter moteur. L’utilisation de l’appareil sans huile endommage le moteur. Installez la machine sur une surface de niveau et retirez le bouchon du réservoir d’huile. Le moteur comporte deux orifices de remplissage à l’avant et l’arrière du moteur. Retirez le bouchon de l’orifice souhaité et versez de l’huile moteur spécifiée jusqu’au repère de niveau supérieur. Ajoutez de l’huile moteur au moins jusqu’à la moitié de la jauge. Le moteur est équipé d’un capteur de niveau d’huile. Le capteur de niveau d’huile arrête le moteur si le niveau d’huile est trop faible et empêche un redémarrage. Si le moteur s’arrête alors que le niveau d’huile est correct, vérifiez que le nettoyeur haute pression à essence est à la verticale.

10.2 Ajout de carburant dans le réservoir de carburant (Fig. 8)

Le nettoyeur haute pression est alimenté par un moteur (14) à quatre temps, qui utilise de l’essence sans plomb. Utilisez un entonnoir adapté pour verser du carburant dans le réservoir de carburant (11). Ne renversez pas de carburant ou ne remplissez pas trop le réservoir. Le niveau de remplissage du réservoir de carburant ne doit pas dépasser la partie supérieure du filtre à carburant.

10.3 Raccordement du flexible d'eau au nettoyeur haute pression (Fig. 9)

• Faites couler l'eau à travers le flexible pendant quelques secondes pour le débarrasser de tout débris.

• Inspectez le filtre d'entrée et ôtez tout débris.

• Raccordez le flexible à l'arrivée d'eau et serrez à la main.

• Ouvrez l'arrivée d'eau. Ne faites pas tourner la pompe sans raccorder l'appareil à l'arrivée d'eau ni sans ouvrir l'arrivée d'eau, sinon le nettoyeur haute pression risquerait d’être endommagé.

10.4 Raccordez le flexible haute pression à la sortie du tuyau d’évacuation (Fig. 10)

• Fixez l’extrémité du flexible haute pression à la sortie haute pression.

• Ouvrez l’entrée d’eau et appuyez sur la gâchette du pistolet jusqu’à ce que de l’eau circule dans la lance en un flot continu. N’utilisez pas d’eau dont la température dépasse 50 °C.POWXG9100 FR Copyright © 2023 VARO NV P a g e | 9 www.varo.com

11 INSTRUCTIONS D’UTILISATION

11.1 Positionnement du nettoyeur haute pression

• Positionnez le nettoyeur haute pression sur une surface solide et de niveau de sorte que l’huile du carter de la pompe et du moteur lubrifie correctement les composants. Évitez les zones où les corrois sont broyés. Les surfaces glissantes peuvent entraîner des blessures.

• Positionnez la machine dans une zone bien ventilée et éloignée des matériaux inflammables ou de fumées. Vérifiez que les avertissements de ventilation sont respectés. Maintenez le nettoyeur haute pression à au moins 5,5 m de matériaux inflammables.

• Positionnez la machine d’une manière telle que l’opérateur accède facilement au nettoyeur haute pression et à ses commandes. Positionnez la machine de manière à la protéger des dommages externes.

• Pour empêcher l’endommagement et une usure excessive du flexible, positionnez le nettoyeur haute pression de sorte que le flexible ne passe pas sur des zones de circulation.

11.2 Procédure de démarrage (Fig. 11 & 12)

• Placez le nettoyeur haute pression sur une surface plane.

• Ouvrez l’arrivée d’eau.

• Purgez la pompe du système de tout air en relâchant le dispositif de sécurité et en appuyant sur la gâchette du pistolet de pulvérisation.

• Fixez la lance au pistolet de pulvérisation.

• Tournez la vanne d’essence jusqu’en position « ON » (MARCHE).

• Faites glisser le levier d’étrangleur jusqu’en position « CHOKE » (ÉTRANGLEUR).

• Tournez l’interrupteur marche/arrêt du moteur jusqu’en position « ON » (MARCHE).

• Tout en tenant la machine d’une main, tirez lentement sur la poignée du démarreur (le cordon du démarreur) jusqu’à sentir une certaine résistance, puis tirez rapidement. Appuyez sur le pistolet à gâchette et relâchez la pression après chaque échec de tentative de démarrage du nettoyeur haute pression (cette opération permet de réduire la contrepression).

• Laissez le moteur tourner pendant quelques secondes, puis faites progressivement glisser le levier d’étrangleur jusqu’en position « RUN » (ACTIVER) à mesure que le moteur chauffe jusqu’à ce que l’étrangleur soit totalement en position « RUN ».

11.3 Arrêt du nettoyeur haute pression (Fig. 13)

• Tournez l’interrupteur marche/arrêt jusqu’en position « OFF » (ARRÊT).

• Tournez la vanne d’essence jusqu’en position « OFF » (ARRÊT).

• Coupez l’arrivée d’eau et appuyez sur la gâchette pour libérer toute pression d’eau.

11.4 Réglage de la forme du jet (Fig. 14)

Avertissement : Vérifiez toujours que la lance d’arrosage est correctement fixée. Dans le cas

contraire, elle pourrait être injectée sous haute pression lors de l’utilisation du pistolet, ce qui pourrait entraîner des blessures ou des dommages.

11.4.1 Buse 0° (rouge)

Cette buse permet d’obtenir un jet très précis et très puissant. Il couvre une très petite zone de nettoyage. Cette buse ne doit être utilisée que sur une surface qui peut supporter cette haute pression, telle que du métal ou du béton. Ne l’utilisez pas sur du bois.

11.4.2 Buse 15° (jaune)

Cette buse fournit un jet à 15° pour un nettoyage intense de petites zones. Cette buse ne doit pas être utilisée sur des zones qui peuvent supporter la haute pression de cette buse.POWXG9100 FR Copyright © 2023 VARO NV P a g e | 10 www.varo.com

11.4.3 Buse 25° (vert)

Cette buse fournit un jet à 25° pour un nettoyage intense de grandes zones.

11.4.4 Buse 40° (blanche)

Cette buse fournit un jet à 40° et moins puissant. Elle couvre une large zone de nettoyage. Cette buse doit être utilisée pour la plupart des opérations de nettoyage général.

11.4.5 Buse basse pression (noire)

Cette buse est utilisée pour appliquer des produits chimiques ou des solutions de nettoyage. Son jet est le moins puissant des quatre. Remarque : En raison des différences de matériau et de qualité d’exécution, les jets peuvent endommager les dalles de pavage des terrasses. Faites d’abord un essai sur une petite zone. Si nécessaire, réglez la pression en changeant de buse ou en réduisant la vitesse du moteur.

11.5 Raccordement de la buse (Fig. 15)

Raccordez la buse à la lance à l’aide du connecteur à blocage rapide, ceci permet un changement rapide et facile des buses. Pour raccorder une buse, faites glisser le collier en arrière vers le pistolet, poussez la buse dans l’extrémité de la lance. Libérez le collier pour bloquer la buse en position. Pour retirer une buse, faites glisser le collier en arrière vers le pistolet, la buse peut désormais être retirée. Remarque : veillez à bien vérifier le raccordement correct de la buse.

Avertissement : la buse n’est pas correctement fixée lorsque le collier ne coulisse pas vers

l’arrière. Poussez la buse avec force dans l’ouverture, dans le cas contraire, le collier ne peut coulisser vers l’arrière et la buse est éjectée

11.6 Utilisation du détergent (utilisez uniquement la buse basse pression (noire))

• Rincez la surface à l’eau froide avant d’appliquer le nettoyeur.

• Préparez le détergent en fonction de la tâche à réaliser.

• Ôtez le bouchon du conteneur de détergent et remplissez.

• Remplissez le réservoir de détergent pour nettoyeur haute pression. N’utilisez pas de liquide vaisselle étant donné qu’il contient du sel.

• Veuillez suivre les instructions indiquées sur l’étiquette du flacon de détergent. La plupart des détergents pour automobiles combinent à la fois un détergent et une solution de cire. La viscosité (épaisseur) du détergent augmente par temps froid. Il est recommandé que ce type de détergent soit dilué avec de l’eau avant de remplir le réservoir. En règle générale, nous recommandons un taux de dilution de 50/50. Cependant, procédez par tâtonnement pour déterminer le taux de dilution idéal pour un détergent spécifique.

• Pulvérisez le détergent sur la surface. Pour des résultats optimaux, pulvérisez en jets longs, réguliers et se chevauchant. Laissez le détergent agir pendant trois minutes avant de rincer, mais ne laissez pas le détergent sécher sur la surface, car cela pourrait laisser des traces ou endommager la surface.

• Pour nettoyer l’équipement après l’avoir utilisé, purgez de l’eau via la buse de pulvérisation pendant une à deux minutes, puis éteignez la machine. Laissez la buse tremper dans un seau d’eau propre, pour ôter tout détergent.

11.7 Auto-amorçage à partir de réservoirs ouverts/conteneurs d’eau naturelle (Fig.

16) L’auto-amorçage permet l’aspiration de l’eau à partir de conteneurs et de sources naturelles. Il est IMPORTANT que le filtre au niveau de l’admission d’eau soit nettoyé et en place, et que seulement de l’eau propre soit aspirée. Avec cet accessoire, l’appareil peut aspirer de l’eau jusqu’à 1 m max. au-dessus de la surface de l’eau. L’opération peut prendre jusqu’à 1 minute. 1 Immergez complètement le tuyau d’aspiration de 2 m sous l’eau pour en faire sortir l’air.POWXG9100 FR Copyright © 2023 VARO NV P a g e | 11 www.varo.com 2 Raccordez le tuyau d’aspiration à l’appareil et vérifiez que le filtre d’admission reste sous l’eau. 3 Faites fonctionner l’appareil sans le pistolet de pulvérisation manuel jusqu’à ce que de l’eau s’écoule régulièrement du tuyau haute pression. Si l’eau ne s’écoule pas au bout d’une minute, mettez l’appareil hors tension et vérifiez l’appareil. Une fois que l’eau s’écoule, mettez l’appareil hors tension et raccordez le pistolet de pulvérisation manuel à la tuyère afin de pouvoir travailler. Il est important que le tuyau et le raccord soient de bonne qualité, fermement raccordés, et que les joints ne soient pas endommagés et insérés bien droit. Les fuites au niveau des raccords peuvent empêcher l’aspiration.

12 DONNÉES TECHNIQUES

MOTEUR Puissance moteur 5,1 kW Vitesse de rotation 3600 min-1 Réservoir de carburant 3,0 l Carburant Essence sans plomb Type de moteur Moteur à soupapes en tête 4 temps Système de démarrage À rappel Cylindrée 210 cm³ Type d’huile 15W-40

RACCORDEMENT À L’EAU

Température de distribution maximale 60 °C Volume de distribution minimale 600 l/h Pression de distribution maximale 2 MPa (20 bar) Longueur du flexible d’entrée ≤ 2 m Diamètre du flexible d’entrée (diamètre intérieur) ≤ 12 mm POMPE Pression admissible 270 bar Débit maximal 540 l/h Quantité d’huile - pompe 80 ml Force de recul maximale du pistolet de pulvérisation manuel 26,1 N Réservoir de détergent intégré 6,00 l Poids sans accessoires 28 Kg 13 BRUIT Valeurs des émissions acoustiques mesurées selon la norme applicable. (K=3) Pression acoustique LpA 91 dB(A) Puissance acoustique LwA 110 dB(A) ATTENTION ! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l’ouïe. aw (Vibrations) 0,25 m/s² K = 1,5 m/s²POWXG9100 FR Copyright © 2023 VARO NV P a g e | 12 www.varo.com

14 NETTOYAGE ET ENTRETIEN

14.1 Après chaque utilisation

• Coupez le moteur et l’arrivée d’eau. Relâchez la pression d’eau en pointant le pistolet de pulvérisation vers un endroit non dangereux et en appuyant sur la gâchette.

• Débranchez le flexible haute pression, le pistolet de pulvérisation et la buse. Évacuez l’eau de toutes les pièces et utilisez un chiffon pour essuyer l’extérieur du flexible et du pistolet de pulvérisation.

• Videz l’eau de la pompe en tirant six fois sur le démarreur.

• Rangez l’appareil dans un endroit propre et sec.

14.2 Élimination d’un blocage (Fig. 17)

Avant toute vérification, tout réglage, nettoyage ou entretien du nettoyeur haute pression, le moteur doit être arrêté et avoir refroidi. Vérifiez que la pression est complètement évacuée. Si à un moment quelconque, le débit diminue, a des ratés ou n’est pas régulier, relâchez la gâchette et mettez la machine hors tension. Serrez la gâchette pour évacuer toute pression et vérifiez l’absence de toute obstruction de la buse à l’extrémité de la lance. En cas d’obstruction supposée, utilisez l’outil de nettoyage de la buse pour éliminer toute obstruction. Il est important que la buse soit vérifiée et nettoyée régulièrement à l’aide de l’outil de nettoyage de la buse fourni. Arrêtez le moteur et détachez l’alimentation en eau avant d’éliminer une obstruction

14.3 Entretien périodique

14.3.1 Bougie d’allumage

Toutes les 50 heures de fonctionnement, la bougie d’allumage doit être retirée. Vérifiez la couleur des dépôts à l’extrémité de la bougie, elle doit être ocre. Éliminez tous les dépôts à l’aide d’une brosse rigide, une brosse en fil de laiton est idéale. Vérifiez l’écartement des électrodes et réglez-le si nécessaire. L’écartement correct doit être compris entre 0,7 et 0,8 mm.

14.3.2 Changement de l’huile moteur

Nous vous recommandons de changer l’huile après les 20 premières heures d’utilisation, puis une fois toutes les 100 heures.

• Installez la machine sur une surface de niveau et faites chauffer le moteur pendant plusieurs minutes.

• Arrêtez ensuite le moteur.

• Installez un récipient approprié sous la pompe pour récupérer l’huile usagée.

• Retirez le bouchon du réservoir d’huile, le bouchon de vidange d’huile et la rondelle de manière à purger complètement l’huile. Vous devrez utiliser un tube ou un autre dispositif similaire pour empêcher l’huile de fuir sur le cadre du nettoyeur haute pression.

• Vérifiez le bouchon de vidange d’huile, le joint d’étanchéité, le bouchon du réservoir d’huile et le joint torique et remplacez-les s’ils sont endommagés.

• Remettez en place le bouchon de vidange d’huile et la rondelle. Serrez bien le bouchon de vidange.

• Ajoutez de l’huile moteur jusqu’à au moins la moitié de la jauge.

• Remettez bien en place le bouchon du réservoir d’huile.POWXG9100 FR Copyright © 2023 VARO NV P a g e | 13 www.varo.com Veuillez vous débarrasser de l’huile moteur usée d’une façon respectueuse de l’environnement. Nous vous suggérons de la porter à votre station d’entretien locale pour régénération. Ne la jetez pas dans les ordures ni ne la versez sur le sol.

Toutes les 50 heures de fonctionnement ou tous les ans, le filtre à air (photo 1, pièce 10) doit être retiré, examiné pour vérifier qu’il n’est pas détérioré, et nettoyé. Nettoyez bien le filtre à air à l’aide d’un produit dégraissant écologique à base d’eau. Laissez complètement sécher, puis remettez en place le filtre à air. Avertissement ! Ne laissez jamais tourner le moteur sans filtre à air.

14.3.4 Filtre du réservoir de carburant

Toutes les 150 heures de fonctionnement ou tous les trois mois, le filtre du réservoir de carburant doit être remplacé et nettoyé. Retirez le bouchon du réservoir de carburant et le filtre, nettoyez bien le filtre à l’aide d’un produit dégraissant écologique à base d’eau et remettez-le en place. 15 ENTREPOSAGE Si le moteur ne va pas être utilisé ou va être stocké pendant plus d’un mois, la procédure de stockage suivante doit être réalisée. Purgez tout le carburant du réservoir de carburant et le carburateur, vérifiez que tout le carburant a été purgé.

• Retirez la bougie d’allumage.

• Versez environ une cuillerée à café d’huile moteur dans l’orifice de la bougie d’allumage.

• Avec le moteur hors tension, tirez doucement plusieurs fois le câble du démarreur (photo 1, pièce 16). Remettez en place la bougie d’allumage, continuez à tirer le câble du démarreur jusqu’à ce que le piston soit dans la course de compression (lorsque vous sentez une résistance), puis arrêtez de tirer. Stockez le nettoyeur haute pression dans un endroit sec bien ventilé sous une couverture pour empêcher l’accumulation de poussière ou de débris sur le nettoyeur haute pression. 16 PRÉPARATION POUR LE STOCKAGE D’HIVER ET À LONG TERME Si le nettoyeur haute pression n’est pas utilisé pendant plus de 3 mois ou en cas de risque de gelées pendant les mois d’hiver, la pompe doit être protégée pour empêcher le grippage ou l’endommagement entraîné par le gel. Pour protéger la pompe, mélangez une solution antigel pour automobile comme recommandé sur l’emballage de l’antigel. Versez avec soin la solution dans l’entrée de la pompe du nettoyeur haute pression. Une fois que la solution est évacuée par la sortie, fermez hermétiquement la sortie à l’aide d’un bouchon de liège ou de toute autre bonde adaptée. Continuez à verser la solution antigel dans l’entrée jusqu’à remplir la pompe, puis fermez hermétiquement l’entrée à l’aide d’un bouchon de liège ou de toute autre bonde adaptée. Lorsque le nettoyeur haute pression est utilisé pour la première fois après cette opération de protection par antigel, vérifiez que l’antigel est évacué de la pompe, du flexible et de la lance. Lorsque le nettoyeur haute pression est démarré pour la première fois, des petites fuites peuvent apparaître sur la pompe. Elles disparaîtront après quelque temps.POWXG9100 FR Copyright © 2023 VARO NV P a g e | 14 www.varo.com 17 GARANTIE

• Ce produit est garanti pour une période de 36 mois effective à compter de la date d’achat par le premier utilisateur.

• Cette garantie couvre toutes les défaillances matérielles ou les défauts de fabrication, elle n’inclut pas : les batteries, les chargeurs, les défauts dus à l’usure normale des pièces, telles que les roulements, brosses, câbles, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc. ; les dommages ou les défauts résultant d’une utilisation incorrecte, d’accidents ou de modifications ; ni ne couvre les frais de transport.

• Les dommages et/ou les défauts résultant d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie.

• Nous rejetons toute responsabilité pour toute blessure corporelle résultant d'une utilisation inappropriée de l'outil.

• Les réparations ne peuvent être réalisées que par un service après-vente agréé pour les outils Powerplus.

• Vous pouvez obtenir davantage d'informations au numéro 00 32 3 292 92 90.

• Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.

• De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résulte d'une négligence d'entretien ou d'une surcharge.

• Tout dommage résultant d'une pénétration de fluide, d'une pénétration d'une grande quantité de poussière, d'un endommagement volontaire (délibérément ou par grave négligence), d'une utilisation inappropriée (utilisations pour lesquelles l'appareil n'est pas adapté), d'une utilisation incorrecte (par exemple, non-respect des consignes indiquées dans le manuel), d'un montage incorrect, de la foudre, d'une tension incorrecte, n'entre pas dans la garantie. Cette liste n'est pas restrictive.

• L'acceptation des réclamations sous garantie ne peut en aucun cas entraîner la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil.

• Les appareils ou pièces remplacé(e)s sous garantie sont par conséquent la propriété de Varo NV.

• Nous nous réservons le droit de rejeter toute réclamation dans les cas où l’achat ne peut être vérifié ni lorsqu’il est évident que le produit n’a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)

• Votre reçu d’achat doit être conservé comme preuve de la date d’achat.

• Votre outil non démonté doit être renvoyé à votre revendeur dans un état de propreté acceptable (dans son coffret moulé par soufflage d’origine le cas échéant), accompagné de votre preuve d’achat. 18 ENVIRONNEMENT Si, après un certain temps, vous décidez de remplacer votre machine, ne vous en débarrassez pas avec les ordures ménagères, mais destinez-la à un traitement respectueux de l'environnement. Veuillez vous débarrasser de l’huile moteur usée d’une façon respectueuse de l’environnement. Nous vous suggérons de la porter à votre station d’entretien locale pour régénération. Ne la jetez pas dans les ordures ni ne la versez sur le sol.POWXG9100 FR Copyright © 2023 VARO NV P a g e | 15 www.varo.com

19 DÉCLARATION DE CONFORMITÉ

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare seulement que, appareil : Nettoyeur haute pression à essence marque : POWERplus modèle : POWXG9100 est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives/Réglementations européennes applicables, basées sur l'application des normes européennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration. Directives/Réglementations européennes (y compris, le cas échéant, leurs amendements à la date de la signature) : 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annexe V LwA Measured 109 dB(A) Guaranteed 110 dB(A) Normes européennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature) :

• EN60335-2-79 : 2012 EN55012 : 2007

EN IEC 61000-6-1 : 2019

Détenteur de la Documentation technique : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Le soussigné agit au nom du directeur général de l’entreprise, Philippe Vankerkhove Affaires réglementaires – Responsable de la conformité 13/01/2023, Lier - Belgium
