EY45A5 - Outil sans fil PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type d'outil	Scie a ruban sans fil
Tension compatible	14,4 V / 18 V (Li-Ion)
Nombre de vitesses	3 vitesses
Vitesse de lame (basse)	120 m/min
Vitesse de lame (haute)	162 m/min
Capacite de coupe ronde	63,5 mm de diametre
Capacite de coupe rectangulaire	56 mm x 63,5 mm
Dimensions lame	730 mm x 13 mm x 0,5 mm (18 dents)
Longueur totale	434 mm
Hauteur totale	240 mm
Largeur	199 mm
Poids (avec batterie EY9L54)	4,05 kg
Reference lame de rechange	EY9SXMJ4E
Protection	Tough Tool IP (anti-poussiere et anti-projections)
Eclairage	LED de travail integree
Crochet de suspension	Oui
Autonomie (conduit E25)	Environ 600 coupes par charge
Autonomie (conduit G42)	Environ 90 coupes par charge

FOIRE AUX QUESTIONS - EY45A5 PANASONIC

Quels matériaux peut-on couper avec la Panasonic EY45A5 ?

La EY45A5 est une scie à ruban sans fil conçue pour couper des conduits électriques, du métal léger, des tubes et des profilés. Elle accepte des sections rondes jusqu'à 63,5 mm de diamètre et des sections rectangulaires jusqu'à 56 mm × 63,5 mm. Évitez les matériaux durs non ferreux ou les pièces dépassant ces dimensions.

Quelles batteries sont compatibles avec cet outil ?

La EY45A5 fonctionne avec les batteries Panasonic 14,4 V et 18 V de la gamme EY9L. Elle est rétrocompatible avec toute la gamme de batteries Li-Ion Panasonic Professional qui partagent ce format. La batterie EY9L54 (18 V / 5,0 Ah) est recommandée pour une autonomie maximale.

Combien de coupes peut-on réaliser par charge de batterie ?

Avec une batterie 18 V pleinement chargée, la scie permet d'effectuer environ 600 coupes sur conduit électrique E25 (25 mm) ou 90 coupes sur conduit G42 (42 mm). Ces chiffres varient selon la dureté du matériau et la vitesse sélectionnée.

Comment sélectionner la bonne vitesse de coupe ?

La EY45A5 dispose de 3 vitesses réglables. Utilisez la vitesse basse (environ 120 m/min) pour les métaux durs et les tubes épais afin d'éviter la surchauffe. La vitesse haute (jusqu'à 162 m/min) convient aux matériaux tendres et aux coupes rapides. La vitesse moyenne est un bon compromis polyvalent.

Comment remplacer la lame de la scie à ruban ?

Mettez l'outil hors tension et retirez la batterie avant toute intervention. Desserrez le protège-lame, relâchez la tension via le levier prévu, glissez l'ancienne lame hors des galets guide, puis montez la nouvelle lame EY9SXMJ4E (730 mm × 13 mm × 0,5 mm, 18 dents) en veillant au sens des dents. Retendez et revérifiez le guidage avant de remettre en service.

La lame se déraille : que faire ?

Un déraillement est souvent dû à une tension insuffisante, à des galets usés ou à une lame mal positionnée. Vérifiez et retendez la lame, inspectez les galets guide pour détecter toute usure, et assurez-vous que la lame est bien centrée. Si le problème persiste après remontage correct, remplacez la lame par une neuve EY9SXMJ4E.

La scie est-elle protégée contre la poussière et les projections ?

Oui, la EY45A5 bénéficie de la protection Tough Tool IP de Panasonic, qui assure une résistance à la poussière et aux projections d'eau. Cela la rend adaptée aux chantiers exposés, mais elle ne doit pas être immergée ni utilisée sous pluie battante prolongée.

L'outil a une LED : comment l'utilise-t-on ?

La LED de travail intégrée s'allume automatiquement lors de l'appui sur la gâchette. Elle éclaire la zone de coupe pour améliorer la précision dans les espaces sombres ou les faux plafonds. Aucun réglage n'est nécessaire.

Que faire si l'outil s'arrête en cours de coupe ?

Plusieurs causes sont possibles : la batterie peut être déchargée (rechargez-la), le protecteur thermique peut s'être déclenché suite à une surchauffe (laissez refroidir 5 à 10 minutes), ou la lame est bloquée dans la pièce (retirez l'outil délicatement sans forcer). Vérifiez aussi que la vitesse sélectionnée est adaptée au matériau.

Peut-on utiliser la scie avec une seule main ?

La EY45A5 est équipée d'une poignée secondaire et d'un design compact (434 mm de longueur totale) pensé pour les espaces confinés. Pour les coupes précises et la sécurité, la prise à deux mains est recommandée. La gâchette à déclenchement unique facilite la prise en main.

Comment nettoyer et entretenir la scie à ruban sans fil ?

Après chaque utilisation, soufflez les copeaux métalliques avec de l'air comprimé, en particulier autour des galets et du protège-lame. Vérifiez régulièrement l'état et la tension de la lame. Conservez l'outil dans son coffret à l'abri de l'humidité. N'utilisez pas de solvants agressifs sur le boîtier plastique.

Où trouver des lames de rechange pour la EY45A5 ?

La lame compatible est la EY9SXMJ4E (730 mm × 13 mm × 0,5 mm, 18 dents). On la trouve chez les distributeurs d'outillage professionnel Panasonic, sur des sites de pièces détachées comme Spareka ou Fixpart, ou directement auprès du réseau SAV Panasonic.

MODE D'EMPLOI EY45A5 PANASONIC

Scie à Ruban sans Fil

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Rouleau de rotation de lame

de scie

Levier de tension de lame de scie

Marques d'alignement

Bouton de déverrouillage

Rouleau de rotation de lame de scie

Bouton de libération de batterie autonome

Marques d'alignement

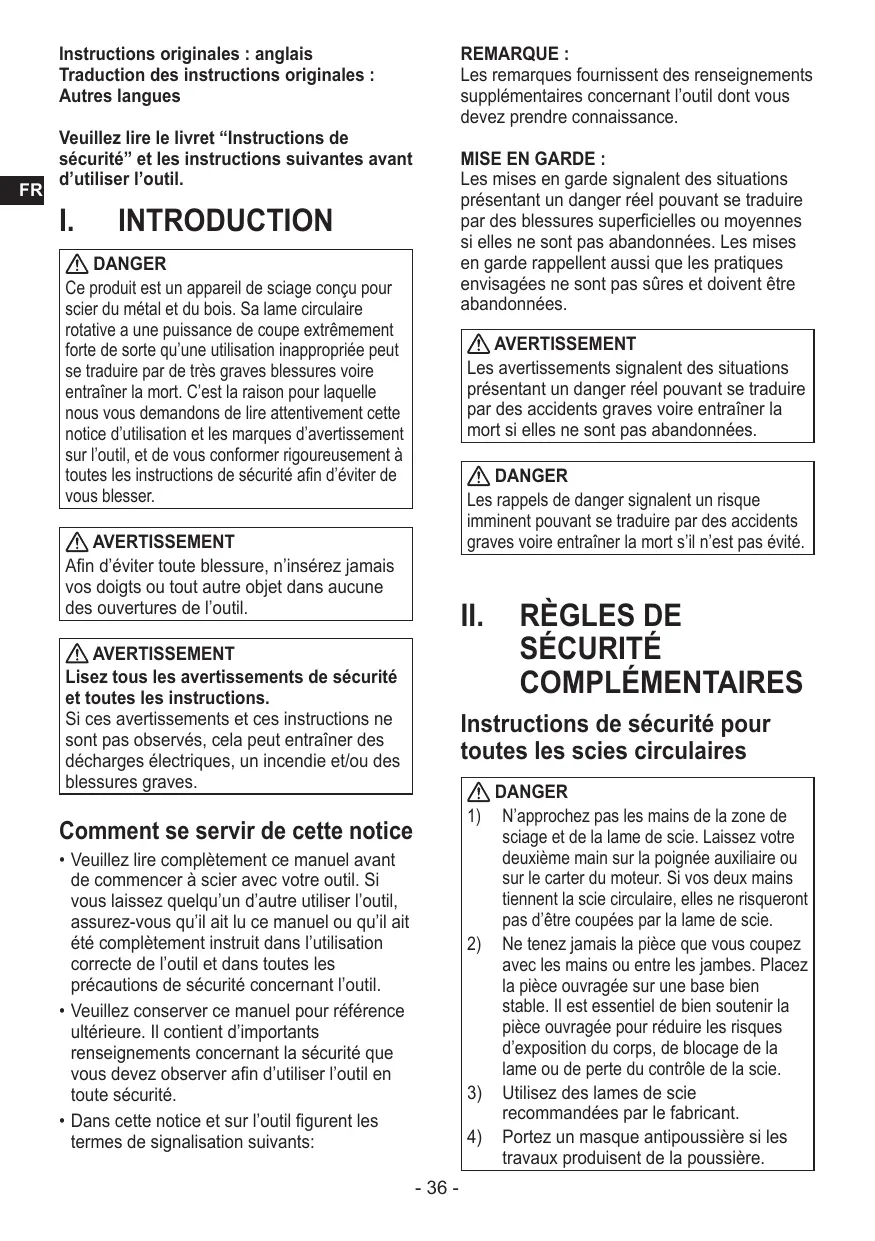

Instructions originales : anglais Traduction des instructions originales : Autres langues

Veuillez lire le livre "Instructions de sécurité" et les instructions suivantes avant d'utiliser l'outil.

DANGER

Ce produit est un appareil de sciage conçu pour scier du métal et du bois. Sa lame circulaire rotative à une puissance de coupe extrêmement forte de sorte qu'une utilisation inappropriée peut se traduire par de très graves blessures voir entraîner la mort. C'est la raison pour laquelle nous vous demandons de lire attentivement cette notice d'utilisation et les marques d'avertissement sur l'outil, et de vous conformer rigoureusement à toutes les instructions de sécurité afin d'éviter de vous blesser.

Avertissement

Afin d'éviter toute blessure, n'insérez jamais vos doigts ou tout autre objet dans aucune des ouvertures de l'outil.

Avertissement

Lisez tous les avertissements de sécurité et toutes les instructions.

Si ces avertissements et ces instructions ne sont pas observés, cela peut entraîner des décharges électriques, un incendie et/ou des blessures graves.

Comment se servir de cette notice

• Veuillez lire complètement ce manuel avant de commencer à scier avec votre outil. Si vous laissez quelqu'un d'autre utiliser l'outil, assurez-vous qu'il ait lu ce manuel ou qu'il ait été complètement instruit dans l'utilisation correcte de l'outil et dans toutes les précautions de sécurité concernant l'outil.
• Veuillez conserver ce manuel pour référence ultérieure. Il contient des importants renseignements concernant la sécurité que vous devez observer afin d'utiliser l'outil en toute sécurité.
• Dans cette notice et sur l'outil figurent les termes de signalisation suivants :

Remarque :

Les remarques fournissent des renseignements supplémentaires concernant l'outil dont vous devez prendre reconnaissance.

Mise en GARDE :

Les mises en garde signalent des situations représentant un danger réel pouvant se traduire par des blessures superficielles ou moyennes si elles ne sont pas abandonnées. Les mises en garde rappellent aussi que les pratiques envisagées ne sont pas sûres et doivent être abandonnées.

Avertissement

Les avertissements signalement des situations présentant un danger réel pouvant se traduire par des accidents graves voire entraîner la mort si elles ne sont pas abandonnées.

DANGER

Les rappels de danger signalent un risque imminent pouvant se traduire par des accidents graves voire entraîner la mort s'il n'est pas évité.

DANGER

1) N'approchez pas les mains de la zone de sciage et de la lame de scie. Laissez votre seconde main sur la poignée auxiliaire ou sur le carter du moteur. Si vos deux mains tiennent la scie circulaire, elles ne risqueront pas d'être coupées par la lame de scie. 2) Ne tenez jamais la pièce que vous coupez avec les mains ou entre les jambes. Placez la pièce ouvragée sur une base bien stable. Il est essentiel de bien soutenir la pièce ouvragée pour réduire les risques d'exposition du corps, de blocage de la lame ou de perte du contrôle de la scie. 3) Utilisez des lames de scie recommandées par le fabricant. 4) Portez un masque antipoussière si les travaux produits de la poussière.

DANGER

5) Mettez des protecteurs d'oreilles lorsque vous utilisez l'outil pendant de longues périodes. 6) Ne portez jamais de gants en tricot. 7) Veillez à bien inspecter le matériel. Évitez de couper d'autres matériaux inadéquats. 8) Veillez à ne pas laisser tomber l'outil. 9) Ne balancez jamais l'outil. 10) Ne couvrez jamais les fentes de ventilation, et veillez à ce que celles-ci soient exemptes de saletés ou de corps étrangers. 11) Ne serrez jamais l'outil dans un étau. N'effectuez jamais de sciage en tenant l'outil sens dessus dessous dans un étau. Ceci est extrêmement dangereux et peut entraîner des accidents graves. 12) Lors de l'utilisation de l'outil dans des endroits élevés, veillez à ce qu'il n'y ait personne en dessous. 13) Ne touchez pas la lame juste après l'utilisation. Elle peut alors être très chaude et risque de vous brûler la peau. 14) Ne touchez pas la pièce ouvragée juste après l'avoir coupée. La pièce coupée peut être très chaude. 15) N'utilisez pas d'huile pour sciage. L'utilisation d'huile pour sciage risque de causer un incendie. 16) Ne faites pas démarrer la rotation de la lame de scie lorsqu'elle est en contact avec la pièce ouvragée. Attendez que la lame de scie tourne à la vitesse maximale avant de commencer à couper. 17) Assurez-vous qu'aucune étincelle n'atteigne votre corps. Cela peut causer des brûlures. 18) Avant d'installer ou de retirer une lame de scie, de préparer, d'inspecter ou d'entreposer l'appareil, commencez par retirer la batterie autonome. Dans le cas contraire, il existe un risque de fonctionnement inopiné et de blessure. 19) N'approchez pas les mains ni le visage de la lame de scie ni des pièces mobiles. Dans le cas contraire, vous risqueriez de vous blesser. 20) Ne touchez pas la lame de scie, la batterie ni le cadre après usage car elles peuvent être très chaudes. Cela peut provoquer des blessures.

DANGER

21) Fixez la pièce ouvragée dans une position stable. Si la pièce ouvragée n'est pas fixée dans une position stable, cela peut provoquer des mouvements inopinés, des dommages à la lame de scie, ou des blessures. 22) Pour éviter les accidents, veillez à éteindre l'appareil et à en retirer la batterie autonome lorsque l'utilisation est interrompue ou terminée. 23) Veillez à fixer le protecteur de lame de scie au rouleau de rotation de la lame de scie. Dans le cas contraire, vous risqueriez de vous blesser si la lame de scie glisse ou est endommagée. 24) La lame de scie, la pièce ouvragée et les débris peuvent être très chauds tout de suite après avoir effectué la découpe, ne les touchez pas à mains nues. 25) N'appliquez pas de pression au manche lors du sciage en essayant d'accélérer le processus. 26) Ne coupez pas de pièces en plastique thermoformable. La chaleur dégagée par le sciage peut provoquer la fonte de la pièce ouvragée et coincer la lame de scie dans la pièce ouvragée, entraînant le verrouillage du moteur. 27) Ne coupez pas de pièces ouvragées dures en acier trempé, par exemple. Cela peut endommager la lame de scie. 28) Si la lame de scie se bloque lors du sciage, éteignez immédiatement la scie et interrompez l'utilisation. 29) Veillez à tenir à deux mains le manche et la poignée auxiliaire lors de l'utilisation. 30) Ouvrez régulièrement le protecteur de rotation de lame de scie pour retirer les débris. Les débris peuvent s'accumuler à l'intérieur du châssis pendant un usage continu. 31) Si vous n'utilisez pas l'appareil pendant longtemps, retirez la lame de scie avant de le stocker.

Symbole

Symbole	Signification
V	Volts
----	Courant direct
n₀	Vitesse sans charge
... min-1	Rotations ou alternances par minute
A	Ampêtes
	Pour réduire les risques de blessures, l'utiliseur doit dire et comprendre le mode d'emploi.
	Pour l'utilisation à l'intérieur seulement.

Avertissement

• N'utilise que la batterie autonome Panasonic conque pour l'utilisation avec cet outil rechargeable.
• Panasonic décline toute responsabilité en cas de dommage ou d'accident causé par l'utilisation d'une batterie autonome recyclée et d'une batterie autonome de contrefaçon.
• Ne mettez pas la batterie autonome au rebut dans un feu ou ne l'exposez pas à une chaleur excessive.
• N'enfoncez pas de clous ou autres dans la batterie autonome, ne la soumettez pas à des chocs, ne la démontez pas ou n'essayez pas de la modifier.
• Ne laissez pas d'objets métalliques entrer en contact avec les bornes de la batterie autonome.
• Ne transportez pas ou ne rangez pas la batterie autonome dans un réseau contenant des clous ou tout autre objet métallique.
• Ne chargez pas la batterie autonome dans un endroit où la température est élevée comme à proximité d'un feu ou à la lumière directe du soleil. Sinon, la batterie peut surchauffer, prendre feu ou exploser. N'utilisez que le chargeur dédié pour charger la batterie autonome. Sinon, la batterie peut fuir, surchauffer ou exploser.

Avertissement

• Après avoir retiré la batterie autonome de l'outil ou du chargeur, remettez toujours le couvercle de la batterie autonome en place. Sinon, les contacts de la batterie peuvent se mettre en court-circuit, entrainant le risque d'un incendie.
• Si la batterie autonome s'est détériorée, la remplacer par une batterie neuve. L'utilisation prolongée d'une batterie autonome endommagée peut provoquer des dégagements de chaleur, un départ de feu ou l'explosion de la batterie.

Mise en GARDE :

• Portez des gants lors du remplacement de la lame de scie.
• La lame de scie sera très chaude immédiatement après usage. Attendez qu'elle ait refroidi pour la retirer.
• Avant d'instruire ou de retirer une lame de scie, de préparer, d'inspecte
• Desserrez la vis de fixation du protecteur de lame de scie et retirez le protecteur de lame de scie. [Fig.1]
• Le protecteur de lame de scie se sépare en deux.
• Tournez le levier de tension de lame de scie à 180 degrés dans le sens des aiguilles d'une montre (sens de la flèche) pour libérer la lame. [Fig.2] Fixez fermement le levier de tension de lame de scie pour maintenir la tension de la lame de scie.
• Insérez la lame de scie par l'arrière dans les roulements de retenue de la lame de scie. [Fig.3]
• Veillez à enfiler la lame jusqu'à ce que l'arrière de la lame soit en contact avec l'intérieur des roulements de retenue de la lame de scie.

Insertion d'une lame de scie

Si la lame de scie n'est pas montée correctement, elle risque d'être dans le mauvais angle et de ne pas couper droit, ce qui peut provoquer le grillage du moteur ou endommager la lame.

• Veillez à enfiler la lame jusqu'à ce que l'arrière de la lame soit en contact avec les (deux) roulements arrêtés de retenue de la lame de scie. [Fig.4]
• Vérifiez que la lame de scie est parallèle à la plaque de guidage. [Fig.5]
• Remettez la lame de scie sur le rouleau de rotation de lame de scie, tout en la tenants pour qu'elle ne s'enlève pas. [Fig.6]
• Tournez le levier de tension de lame de scie à 180 degrés dans le sens inverse des aiguilles d'une montre (sens de la flèche) pour serrer la lame de scie. [Fig.7]

Faites attention à ne pas vous coincer les doigts dans le levier de tension de lame de scie lorsque vous sélectionnez la tension.

1. Faites avancer la lame de scie manuellement dans le sens de rotation et vérifiez qu'elle s'accroche au rouleau de rotation (la lame de scie ne doit pas dépasser l'épaisseur du rouleau de rotation).

Remarque :

Si la lame ne s'accroche pas au rouleau de rotation, tournez le levier de tension de la lame de scie à 180 degrés dans le sens des aiguilles d'une montre pour libérer la lame de scie et essayer de la raccrocher.

1. Fixez le protecteur de lame de scie et serrez la vis de fixation du protecteur de lame de scie.

Remarque :

Serrez la vis de fixation du protecteur tout en maintenant le protecteur de lame de scie en position pour qu'il ne remonte pas.

Mise en GARDE :

Avant d'insérer la batterie autonome, assurez-vous que l'interrupteur d'alimentation de l'outil fonctionne correctement et remettez-le sur la position d'arrêt après l'avoir relâché.

1. Pour raccorder la batterie autonome [Fig.8] Alignez les marques d'alignement mises en valeur et fixez la batterie autonome.
2. Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.
3. Pour retirer la batterie autonome [Fig.9] : Poussez le bouton et faites glisser la batterie autonome vers l'avant.

Avant d'utiliser l'outil

• Ne touchez pas la lame de scie, la pièce ouvragée ou les ébarbures de sciage avec les mains nues tout de suite après avoir effectué le sciage; elles peuvent être très chaudes et risquent de vous brûler la peau. Chaque fois que vous utilisez l'outil, vous devez vous assurer qu'il est en bon état de fonctionnement.
• Test de fonctionnement

Allumez et éteignez l'appareil plusieurs fois à la suite et vérifiez que la lame de scie est montée correctement. Si la lame de scie ne tourne pas de manière fluide, retirez-la et réinstallez-la depuis le début.

1. Sélection de la vitesse de rotation de lame Réglez-la en fonction des propriétés de la pièce ouvragée à découper.

• 3 réglages de vitesse de rotation de lame sont disponibles.
• Le réglage de vitesse de rotation de lame "L" convient à la découvre d'acier inoxydable, qui requiert une rotation lente.

Appuyez sur le bouton de vitesse de rotation de lame pour régler la vitesse de rotation.

• Continuez à appuyer sur l'interrupteur pour passer de H à M puis de M à L.

Réglage de vitesse de rotation de lame	L	M	H
Type d'utilisation	Acier Tuyaux en inoxydable acier
18 V	120 m/min	140 m/min	162 m/min
14,4 V	110 m/min	120 m/min	130 m/min

1. Rapprochement de la plaque de guidage et de la pièce ouvragede

Pressez la pièce ouvrée contre la plaque de guidage de sorte que la lame de scie n'entre pas en contact avec la pièce ouvrée. [Fig.10]

Avertissement

S'il reste un espace entre la plaque de guidage et la pièce ouvragée, la pièce ouvragée pourrait bouger et endommager la lame de scie.

1. Procédure de découpe

(1) Vérifiez que la lame de scie n'est pas en contact avec la pièce ouvragée. (2) Allumez l'appareil en maintenant l'interrupteur de déverrouillage enfoncé. (3) Si la rotation est fluide, approchez lentement la lame de scie de la pièce ouvragée sans les heurter l'une contre l'autre, puis effectuez la découpe. [Fig.11] (4) N'appliquez pas de pression excessive sur la lame de scie. (5) Veillez à tenir l'appareil à deux mains. Lorsque vous tenez l'appareil, assurez-vous que la lame de scie reste perpendiculaire à la pièce ouvragée. Il est inutile de forcer sur l'appareil. Veuillez noter que l'application d'une force latérale ou d'une pression excessive peut entraîner un dysfonctionnement de l'appareil. (6) L'effet d'accélération de rotation de la lame peut être limité en appuyant sur l'interrupteur, pour contrôler l'effet de rebond lorsqu vous commencerez une découpe (uniquement pour les vitesses de rotation 2 et 3 avec le modèle de batterie 18 V).

Avertissement

Fixez la pièce ouvragée dans une position stable. - Veillez à fixer le protecteur de lame de scie.

Mise en GARDE :

Fixez-la après avoir vérifié l'absence d'anomalie, comme des éclats ou des fissures sur la lame de scie. - Époussetez tout débris ou toute saleté présent sur le rouleau de rotation de la lame des scies. Monter une lame de scie huilée ou graissée dans le roulement de retenue peut faire glisser ou desserrer la lame de scie. Lors de la fixation de la lame de scie, évitez de la tordre ou de la plier à la jointure sur la lame de scie. - Maintenez le visage éloigné de la lame de scie lorsque vous la changez car elle peut se déboîter soudainement.

- La rotation d'une lame abimée n'est pas fluide. (Cette rotation peut être bruyante) - Si le tranchant de la lame est usé, le temps de découpe peut être plus long.

Ces phénomènes sont des signes qu'un remplacement de lame est nécessaire.

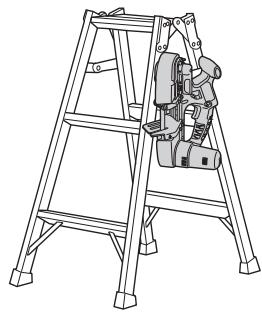

Utilisation du crochet

Le crochet est conçu pour suspendre l'appareil à un escabeau et ne doit pas être utilisé pour accrocher l'appareil sur le côté à votre ceinture. Si le crochet n'est pas nécessaire, la vis peut être desserrée pour le retirer.

Avertissement

• N'accrochez pas le crochet sur vous, à votre ceinture, par exemple.
• Vérifiez que le crochet n'est pas bancal et que la vis n'est pas desserrée.

Exemple d'utilisation

Inspection de la courroie élastique

Une courroie élastique est fixée à la couronne extérieure du rouleau de rotation de lame de scie (type incrustation).

Veillez à vérifier que la courroie élastique est tendue et n'est pas endommagée lors du remplacement de la lame de scie.

Si la courroie élastique est détendue ou endommagée, la lame de scie peut tourner de manière inégale ou se déboiter, dans ce cas, assurez-vous de contacter votre revendeur.

[Fig.12]

Avertissement

Enlevez régulièrement les débris de la courroie élastique.

Dans le cas contraire, la lame peut glisser ou ne plus être en mesure de découverts.

Panneau de commande

Arrêt (fonctionnement normal)

• Clignotant (Pas de charge)
• Caractéristique de protection de la batterie active.

Une décharge excessive (complete) des batteries aux ions de lithium raccourcit notablement leur durée de service.

L'outil comprend une caractéristique de protection de la batterie conçue pour empêcher la décharge excessive de la batterie autonome.

• La caractéristique de protection de la batterie s'active automatiquement avant que la batterie ne perde sa charge, entraînant le clignotement du témoin d'advertissement de batterie.
• Dès que vous remarquez le clignotement du témoin d'advertissement de batterie, rechargez immédiatement la batterie autonome.
• Si l'outil est démarré avec trop peu de batterie restante, il pourra s'arrêter en cours d'opération sans que le
• Si l'outil est sujet à une charge soudaine durant son'utilisation, cela provoquera le verrouillage du moteur, le détecteur de prévention des décharges pourrait être déclenché et le voyant de batterie faible pourrait clignoter.

Le voyant arrête de clignoter une fois que vous aurez géré la raison du verrouillage du moteur et que vous aurez activé la gachette.

Mise en GARDE :

La caractéristique de protection contre la surcharge fonctionne même lorsque le témoin d'advertissement de batterie s'allume et la lumière DEL clignotent tous les deux.

• Chargez immédiatement la batterie autonome lorsque la puissance de la batterie s'affaiblit.
• Lorsqu'une batterie autonome froide (en dessous de 0°C (32^) ) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante.
• Diminuez et coupez la puissance appliquée lorsque la tension de la batterie diminue brusquement en raison d'une charge élevée agissant sur le moteur. N'effectuez pas d'opérations qui provoqueront l'activation répétée de la caractéristique de protection contre la surcharge.

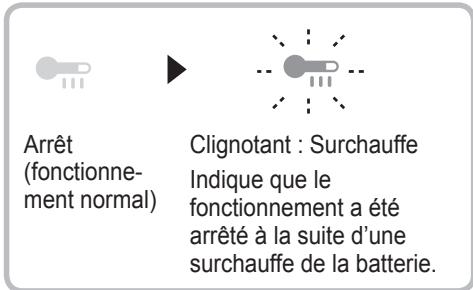

La caractéristique de protection contre la surchauffe arrête le fonctionnement de l'outil afin de protéger la batterie autonome dans le cas d'une surchauffe. Le témoin d'avertissement de surchauffe clignote sur le panneau de commande lorsque cette fonction est active.

• Si la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (pendant au moins 30 minutes). L'outil est prêt à être utilisé lorsque le témoin d'avertissement de surchauffe s'éteint.
• Évitez d'utiliser l'outil d'une façon entraînant la caractéristique de protection contre la surchauffe de s'activer souvent.
• Si l'outil est utilisé dans un environnement froid (en hiver par exemple), ou s'il est arrêté fréquemment pendant l'utilisation, il est possible que la caractéristique de protection contre la surchauffe ne s'active pas. La performance du EY9L42 se dégrade considérablement à une température égale ou inférieure à 10°C en raison des conditions de travail et d'autres facteurs.
• Le niveau de température ambience moyenne se situe entre 0°C (32°F) et 40°C (104°F). Si la batterie autonome est utilisée alors que sa température est inférieure à 0°C (32°F), l'outil pourrait ne pas fonctionner correctement.
• Lorsqu'une batterie autonome froide (endessous de 0°C (32^) ) doit être recharge dans une piece chaude, laissez la batterie autonome dans la piece pendant une heures au moins et rechargez-la quand elle a atteint la température ambiente.

Pour une utilisation correcte de la batterie autonome [fig.13]

• Les batteries rechargeables ont une longévité limitée.
• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée.
• Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.

Pour un usage sans risque

• La batterie est conçue pour être installée en deux étapes pour des raisons de sécurité. Assurez-vous que la batterie est installée correctement dans l'unité principale avant toute utilisation.
• Lorsque la batterie autonome n'est pas connectée fermement à la mise sous tension, le témoin d'avertissement de surchauffe et le témoin d'avertissement de faible batterie clignotent pour indiquer qu'un fonctionnement sans danger n'est pas possible et l'unité principale ne tourne pas normalement. Branchez la batterie autonome dans l'unité de l'outil jusqu'à ce que l'indicateur rouge ou jaune disparaisse.

Mise en GARDE:

1) Si la température de la batterie autonome descend en dessous de -10°C (14°F) environ, la charge s'arrête automatiquement afin de prévenir la dégradation de la batterie. 2) Le niveau de température ambiente moyenne se situe entre 0°C (32^) et 40 ^ C (104 F). Si la batterie autonome est utilisée alors que sa température est inférieure à 0°C (32^), l'outil pourrait ne pas fonctionner correctement.

3) Utilisez le chargeur à des températures comprises entre 0°C et 40°C, et chargez la batterie à une température identique à celle de la batterie elle-même. (Il ne doit pas y avoir plus de 15°C de différence entre la température de la batterie et celle de l'endroit où vous chargez.) 4) Lorsqu'une batterie autonome froide (en dessous de 0°C (32^)) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante. 5) Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite. 6) Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion. 7) Pour éviter les risques d'incendie ou d'endommagement du chargeur de batterie.

• Ne bouchez pas les trous d'aération du chargeur et de la batterie autonome.
• Débranche le chargeur lorsque vous ne l'utilisez pas.

Remarque :

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Comment charger

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

Remarque :

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur; cependant, cela ne pose aucun problème de sécurité.

1. Raccorder fermement la batterie autonome au chargeur.

1 Alignez les marques d'alignement et placez la batterie dans le poste d'accueil sur le chargeur.

Remarque :

Certaines batteries autonomes ne présentent pas de marque d'alignement (F) (page 3).

2 Faites glisser vers l'avant dans le sens de la flèche. [Fig. 14]

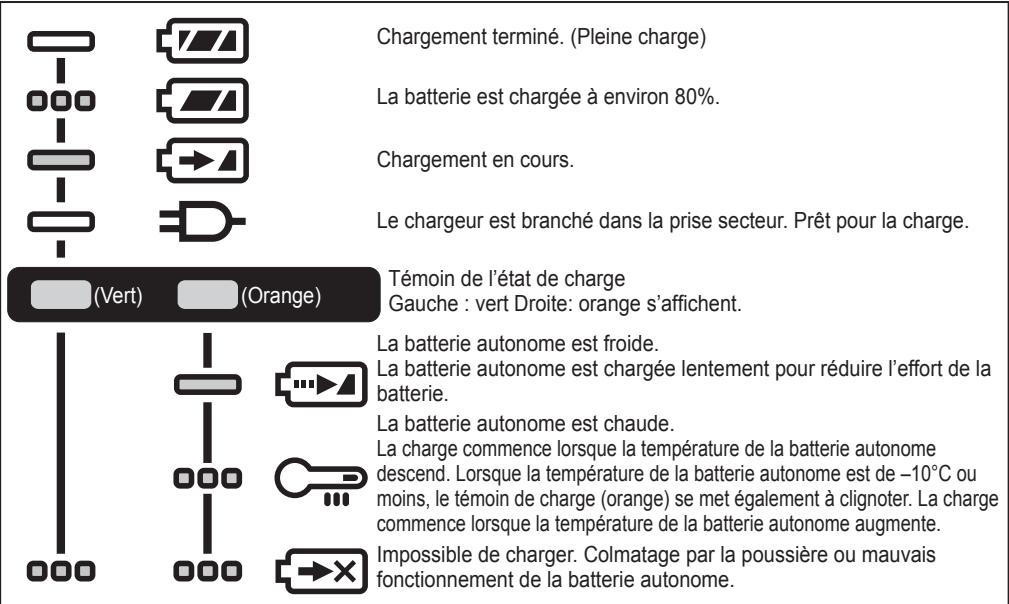

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protégéra la batterie.
2. La charge ne peut pas démarrer si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

1. Le témoin de charge (vert) clignote lentement dès que la batterie est chargée à environ 80%.
2. Lorsque le chargement est terminé, le témoin de charge de couleur verte s'éteint.
3. Lorsque la température de la batterie autonome est de 0°C ou moins, la batterie autonome prend plus longtemps à charger que la durée standard.

Même lorsque la batterie est complètement chargée, elle n'aura qu'environ 50% de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.

1. Consultez un distributeur/agréé si le témoin de charge (vert) ne s'éteint pas.
2. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le témoin de charge de couleur verte s'éteindra.
3. Retirez la batterie autonome lorsque le bouton de libération de batterie autonome est en position haute. [Fig.14]

Indication du VOYANT

Éteint

Allumé

Clignantant

Attention:

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2012/19/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

[Pour les utilisateurs professionnels au sein de l'union européenne]

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union Européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Entretien

• Nettoyez l'appareil au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatile.
• Au cas où l'intérieur de l'outil ou du bloc batterie serait exposé à de l'eau, enlevez l'eau et laissez sécher dès que possible. Enlevez soigneusement toutes saletés ou limailles de fer qui s'accumulent à l'intérieur de l'outil. Si vous rencontrez des problèmes lors de l'utilisation de l'outil, consultez un atelier de réparation.

Avertissement:

Afin d'éviter toute blessure grave, retirez toujours la batterie autonome de l'outil avant de procéder à toute procédure d'entretien.

Mise en GARDE :

Pour avoir la certitude de réunir en permanence les conditions de sécurité et de fiabilité nécessaires, les opérations d'entretien doivent être confiées à un centre de service après-vente autorisé. Il faut toujours exiger que le remplacement de pièces soit fait par des pièces d'origine Panasonic.

Batterie

Utilisez uniquement les batteries autonomes Panasonic Li-ion (tension de sortie DC 14,4 V ou DC 18 V) pour cet outil.

• EY9L45
• EY9L47
• EY9L51
• EY9L52
• EY9L53
• EY9L54

Lame de scie

EY9SXMJ4

Chargeur de batterie

EY0L82

Égal à ou plus d'1 kg : indiqué par 0,05 kg.

Inférieur à 1 kg : indiqué par 0,01 kg.

N° du modele	EY45A5
Tension de moteur	DC 14,4 V	DC 18 V
Vitesse de rotation de lame(sans charge)	Faible: 110 m/minMoyenne: 120 m/minÉlevée: 130 m/min	Faible: 120 m/minMoyenne: 140 m/minÉlevée: 162 m/min
Dimensions de lame	Longueur 730 mm × Largeur 13 mm × Épaissieur 0,5 mm
Capacité maximum de découvert*	Piece ronde : diamètre externe 63,5 mmPiece rectangulaire : 56 mm × 63,5 mm(* Valeurs pour la découvert d'une pièce ouvragée en rotation.)
Longueur totale	382 mm (unité principale uniquement)
Poids(avec batterie autonome : EY9L54)	4,05 kg
Bruit, Vibration	Reportez-vous à la fiche incluse.

Garantie complementaire

• La panne et les dégâts causés par une utilisation continue pendant une période prolongée (par ex. : travail en usine sur la chaîne de montage, etc.) ne sont pas couverts par la garantie.
• Les dégâts ou défaillances causés par l'utilisation d'accessoires non spécifiques dans ce manuel ne seront pas couverts par la garantie.
