DS 5.800 WATEFILTER - Aspirateur à eau et poussière KARCHER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DS 5.800 WATEFILTER KARCHER au format PDF.
| Type de produit | Aspirateur à eau et poussière |
| Marque | KARCHER |
| Modèle | DS 5.800 WATEFILTER |
| Puissance nominale | 900 W |
| Tension d'alimentation | 220-240 V ~ 50/60 Hz |
| Capacité du réservoir d'eau | 1,7 L |
| Poids (sans accessoire) | 7,5 kg |
| Niveau de pression acoustique | 66 dB(A) |
| Diamètre nominal des accessoires | 35 mm |
| Classe de filtre HEPA | H12 (selon EN 1822) |
| Système de filtration | Filtre à eau + filtre intermédiaire + filtre HEPA |
| Utilisation | Aspiration à sec et petites quantités de liquide |
| Particularités | Adapté aux personnes allergiques (rétention 99,9% des particules) |
| Accessoires inclus | Buse pour sol avec inverseur, suceur fente, buse-brosse pour coussins, flexible d'aspiration, tube télescopique |
| Option supplémentaire | Turbobrosse (réf. 4.130-177.0) |
FOIRE AUX QUESTIONS - DS 5.800 WATEFILTER KARCHER
Questions des utilisateurs sur DS 5.800 WATEFILTER KARCHER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aspirateur à eau et poussière au format PDF gratuitement ! Retrouvez votre notice DS 5.800 WATEFILTER - KARCHER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DS 5.800 WATEFILTER de la marque KARCHER.
MODE D'EMPLOI DS 5.800 WATEFILTER KARCHER

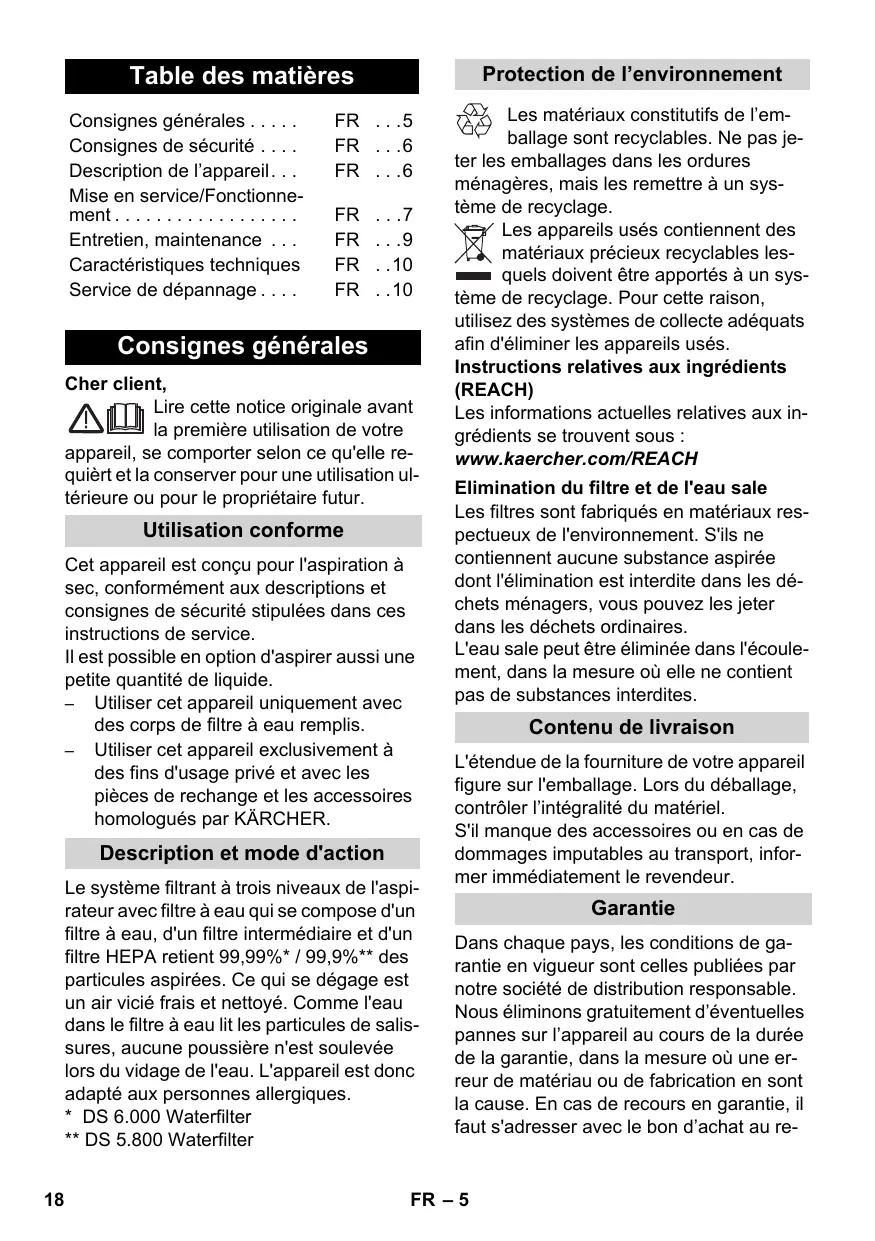

Mise en service/Fonctionnement.... FR ...7
Entretien, maintenance ... FR ...9
Caractéristiques techniques FR ..10
Service de dépannage ..... FR ..10
Consignes générales
Cher client,
Lire cette notice originale avant la première utilisation de votre appareil, se comporter selon ce qu'elle requièrt et la conserver pour une utilisation ultérieure ou pour le propriétaire futur.
Utilisation conforme
Cet appareil est conçu pour l'aspiration à sec, conformément aux descriptions et consignes de sécurité stipulées dans ces instructions de service.
Il est possible en option d'aspirer aussi une petite quantité de liquide.
- Utiliser cet appareil uniquement avec des corps de filtre à eau remplis.
- Utiliser cet appareil exclusivement à des fins d'usage privé et avec les pièces de rechange et les accessoires homologués par KÄRCHER.
Description et mode d'action
Le système filtrant à trois niveaux de l'aspirateur avec filtre à eau qui se compose d'un filtre à eau, d'un filtre intermédiaire et d'un filtre HEPA retient 99,99%* / 99,9%** des particules aspirées. Ce qui se dégage est un air vicié frais et nettoyé. Comme l'eau dans le filtre à eau lit les particules de salissures, aucune poussière n'est soulevée lors du vidage de l'eau. L'appareil est donc adapté aux personnes allergiques.
* DS 6.000 Waterfilter
** DS 5.800 Waterfilter
Protection de l'environnement
Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.
Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés.
Instructions relatives aux ingrédients (REACH)
Les informations actuelles relatives aux ingrédients se trouvent sous :
Elimination du filtre et de l'eau sale
Les filtres sont fabriqués en matériaux respectueux de l'environnement. S'ils ne contiennent aucune substance aspirée dont l'élimination est interdite dans les déchets ménagers, vous pouvez les jeter dans les déchets ordinaires.
L'eau sale peut être éliminée dans l'écoulement, dans la mesure où elle ne contient pas de substances interdites.
Contenu de livraison
L'étendue de la fourniture de votre appareil figure sur l'emballage. Lors du déballage, contrôler l'intégralité du matériel.
S'il manque des accessoires ou en cas de dommages imputables au transport, informer immédiatement le revendeur.
Garantie
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous éliminons gratuitement d'éventuelles pannes sur l'appareil au cours de la durée de la garantie, dans la mesure où une erreur de matériau ou de fabrication en sont la cause. En cas de recours en garantie, il faut s'adresser avec le bon d'achat au re-
vendeur respectif ou au prochain service après-vente.
(Adresse au dos)
Service après-vente
Notre succursale Kärcher® se tient à votre entière disposition pour d'éventuelles questions ou problèmes.
(Adresse au dos)
Commande de pièces détachées et d'accessoires spécifiques
Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi.
Vous obtiendrez des pièces détachées et des accessoires chez votre revendeur ou auprès d'une filiale Kärcher®.
(Adresse au dos)
Consignes de sécurité
- Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles en obtiennent des instructions sur la manière d'utiliser l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
- Lors des pauses d'exploitation prolongées, mettre l'appareil hors service au niveau du sectionneur général / de l'interrupteur d'appareil ou de la fiche secteur.
⚠️ Raccordement électrique
L'appareil doit être raccordé uniquement au courant alternatif. La tension doit être identique avec celle indiquée sur la plaque signalétique de l'appareil.
⚠ Risque de choc électrique
Ne jamais saisir la fiche secteur ni la prise de courant avec des mains humides.
Ne pas debrancher la fiche secteur en tirant le câble d'alimentation.
Vérifier avant chaque utilisation que le câble et la fiche secteur ne sont pas endommagés. Un câble d'alimentation endommagé doit immédiatement être remplacé par le service après-vente ou un électricien agréé.
Pour éviter des accidents électriques nous recommandons d'utiliser des prises de courant avec un interrupteur de protection contre les courants de fuite placé en amont (courant de déclenchement nominal maximal de 30 mA).
⚠️ Danger
Des substances déterminées peuvent provoquer la formation de vapeurs ou de mélanges explosifs par tourbillonnement avec l'air aspiré.
Ne jamais aspirer les substances suivantes:
- Des gazes, liquides et poussières (poussières réactives) explosifs ou inflammables
- Poussières réactives de métal (p.ex. aluminium, magnésium, zinc) en rapport avec des détergents alcalins et acides
- Acides forts et lessives non diluées
- Solvants organiques (p.ex. essence, dilutif de couleur, acétone, fuel).
Par ailleurs, elles peuvent s'avérer agressives pour les matériaux utilisés sur l'appareil.
Description de l'appareil
→ Illustrations, voir page dépliante 4
1 Câble d'alimentation avec fiche secteur
2 Interrupteur MARCHE/ARRET
3 Clapet de l'appareil
4 Poignée de transport
5 Touche d'ouverture du clapet de l'appareil
6 Fluide démousseur (FoamStop)
7 Buse-brosse pour coussins
8 Support de rangement pour buse pour sol
9 Clapet accessoire
10 Range-accessoires
11 Suceur fente
12 Clapet de l'air vicié pour filtre HEPA
13 Filtre HEPA
14 Corps du filtre à eau
15 Plaque déflectrice
16 Couvercle du corps de filtre à eau
17 Filtre intermédiaire
18 Brosse pour le sol, avec inverseur
19 Déverrouillage pour le réglage du tube télescopique
20 Tuyau télescopique
21 Vanne d'air infiltré
22 Poignée
23 Flexible d'aspiration
Livré en supplément avec l'appareil
1.195-202.0
24 Turbobrosse
Mise en service/Fonctionnement
Attention ! Lorsque le réservoir est plein, l'appareil ne peut être utilisé qu'en position horizontale. Il est nécessaire de vider le réservoir avant de poser l'appareil, dans le cas contraire le sol risque de subir des dommages.
Attention ! Si le fusible réseau se déclenche lors de la mise sous tension de l'appareil; il est possible qu'un autre appareil électrique soit branché sur le même circuit électrique et qu'il ait été mis en service. Dans ce cas, régler le niveau de puissance minimal sur l'aspirateur avant de le mettre en marche. Par la suite, il est possible de sélectionner un niveau de puissance plus élevé. Protection par fusible réseau, voir chapitre "Caractéristiques techniques".
Remarque importante ! En cas de risque de surchauffe, l'appareil est automatiquement désactivé. Mettre l'appareil hors tension et débrancher la fiche secteur.
Remplacer le filtre HEPA. Une fois le problème résolu, laisser refroidir l'appareil au moins une heure avant que celui-ci soit de nouveau opérationnel.
Raccorder les accessoires
Illustration 1
→ Raccorder le tuyau d'aspiration à l'appareil.
→ Connecter la poignée avec le tube télescopique d'aspiration et enficher la buse de sol.
Illustration 2
→ Actionner le déverrouillage et sortir ou enfoncer le tube intérieur sur la longueur désirée.
Remarque : Régler le tube télescopique en fonction de votre taille afin de pouvoir travailler dans une posture verticale détendue.
Remplir le corps de filtre à eau
Attention
Ne jamais utiliser l'appareil sans réservoir de filtre à eau rempli !
Le filtre intermédiaire et la plaque déflectrice sont déjà en place à la livraison. Veiller lors du remplissage que tous les composants soient correctement en place (voir : ÉTENDUE DE LA LIVRAISON). Cela pourrait être la cause d'une mauvaise puissance d'aspiration ou de la défaillance prématurée du filtre intermédiaire (voir : Fin de l'utilisation).
Illustration 3
→ Ouvrir le clapet de l'appareil et retirer le liquide antimousse (FoamStop) ainsi que le réservoir avec filtre à eau.
Illustration 4
→ Retirer le couvercle du réservoir avec filtre à eau, enlever la plaque déflectrice et remplir le réservoir d'env. 1,7 litres d'eau potable jusqu'entre les repères MIN et MAX !
Illustration 5
→ Ajouter le contenu d'un bouchon de fluide démousseur (FoamStop) dans le corps du filtre à eau.
Remarque : Le fonctionnement de l'aspirateur repose sur le tourbillonnement de l'air aspiré dans le filtre à eau. Ce faisant, les objets aspirés et les résidus de
détergent des revêtements de sol sont collectés dans l'eau. Dans certaine conditions, ceci peut entraîner la formation de mousse. Pour éviter un telle formation, il est nécessaire d'ajouter le contenu d'un bouchon rempli de fluide démousseur dans le bain thermostaté. Une légère formation de mousse durant le service est normale et n'entraîne en aucun cas un dysfonctionnement de l'appareil.
Illustration 6
→ Remarque : Remettre l'eau à niveau si le niveau d'eau tombe en dessous du repère "MIN" pendant le service.
Insérer la plaque déflectrice et remettre en place le couvercle du réservoir avec filtre à eau. Insérer complètement le réservoir avec filtre à eau dans l'appareil.
Commencer le travail
Illustration 7
→ Tirer le câble d'alimentation en dehors de l'appareil.
Illustration 8
→ Introduire la fiche de l'appareil dans la prise de courant.
→ Pour mettre en service, appuyer sur le sectionneur général (marche/arrêt).
Attention
Ne pas aspirer de grandes quantités de matériaux poudreux comme le cacao, la farine, la lessive, la poudre à cuisiner ou équivalent !
Travail avec la buse de sol
Aspiration de surfaces dures
Illustration 9
→ Appuyer avec le pied sur l'inverseur de la buse pour sol. Les brosses sur le côté inférieur de la buse pour sol sont déployées
Aspiration de moquettes
Illustration 10
→ Appuyer avec le pied sur l'inverseur de la buse pour sol. Les brosses sur le côté
inférieur de la buse pour sol sont rentrées.
Remarque : Du fait de la puissance d'aspiration élevée constante de l'appareil, il est possible qu'un effet de ventouse se produise lors du traitement des tapis, des capitonnages, etc. Utiliser dans ce cas la vanne d'air infiltré pour réduire la puissance d'aspiration. Refermer le régulateur après usage.
Travail avec la buse à joints et le su- ceur à tissus
Remarque : La buse à joints et le suceur à tissus sont rangés dans l'appareil.
Illustration 11
→ Ouvrir le clapet accessoire et prélever la buse souhaitée pour le travail.
Buse à joints
pour les arêtes, les joints, les radiateurs et les zones difficilement accessibles.
Suceur à tissus
pour aspirer les meubles rembourrés, les matelas, les rideaux, etc.
Turbobrosse
* en fonction de l'équipement Illustration 12
→ Turbobrosse
(n° de commande 4.130-177.0)
Brossage et aspiration en une seule phase de travail.
Particulièrement adapté pour aspirer les poils d'animaux et nettoyer les moquettes épaisses. Le rouleau de brosse est entraîné par de l'air pulsé.
Aucun raccord électrique n'est nécessaire.
Position de stationnement
Illustration 13
→ Arrêter l'appareil. Pour cela appuyer sur le sectionneur général (marche/arrêt).
Illustration 14
→ Enficher la buse de sol dans la réception de l'appareil au cours d'une pause du travail.
Fin de l'utilisation
Illustration 13
→ Eteindre l'appareil et retirer la fiche du secteur.
Illustration 15
→ En tirant doucement sur le câble d'alimentation, le câble s'insère automatiquement dans l'appareil.
Nettoyage du système de filtre à eau Attention
Rincer le réservoir avec filtre à eau, le couvercle du filtre et la plaque déflectrice à l'eau courante après chaque utilisation puis les laisser sécher. Veiller que les guides de la plaque déflectrice soient bien nettoyés. Illustration 3
→ Sortir le corps du filtre à eau de l'appareil (cf. : REMPLIR LE CORPS DU FILTRE A EAU).
Illustration 16
→ Enlever le couvercle du corps ainsi que la plaque déflectrice.
→ Vider le réservoir avec filtre à eau.
→ Rincer le couvercle, la plaque déflectrice et le réservoir avec filtre à eau à l'eau courante et les laisser sécher.
Illustration 17
→ Nettoyer / rincer le filtre intermédiaire en cas de besoin. (cf. ENTRETIEN, MAINTENANCE).
Attention
Toutes les parties du filtre à eau doivent être correctement séchées avant l'assemblage.
Avant de ranger l'appareil, s'assurer que le réservoir avec filtre à eau ne contienne plus d'eau et que toutes les pièces du système de filtre à eau sont correctement séchées.
→ Pour le transport, tenir l'appareil par la poignée et le conserver dans une pièce au sec.
Illustration 20
→ L'appareil peut être posé debout pour le rangement. Sur la partie inférieure de l'appareil se trouvent une position de stationnement supplémentaire pour la buse pour sol.
Entretien, maintenance
Danger
Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.
Nettoyer / remplacer le filtre inter- médiaire
Remarque : nettoyer le filtre intermédiaire au plus tard toutes les 8 semaines en utilisation normale, si la puissance d'aspiration diminue plus tôt.
Utiliser pour le nettoyage une éponge domestique courante en un matériau doux pour éviter tout endommagement des la-melles revêtues.
Illustration 17
→ Nettoyer les lamelles individuelles du filtre intermédiaire avec l'éponge à l'eau courante.
→ Laisser le filtre sécher entièrement.
→ En utilisation normale, remplacer le filtre intermédiaire au plus tard au bout de 12 mois, si nécessaire encore plus tôt.
Remarque : Le filtre intermédiaire doit être éliminé dans les déchets résiduels.
Nettoyer l'appareil et les accessoires
Danger
N'utiliser aucun produit moussant, pour vitres ou multi-usage ! Ne jamais plonger l'appareil dans l'eau.
Illustration 18
→ Le flexible d'aspiration et la poignée peuvent être démontés pour le nettoyage.
→ Contrôler que les accessoires ne sont pas bouchés, si nécessaire les nettoyer. Ne pas utiliser d'eau pour le nettoyage de la buse de sol.
Nettoyer la turbobrosse.
* en fonction de l'équipement
Couper les cheveux qui se sont enroulés dans la brosse-rouleau à l'aide de ciseaux, le long du bord de coupe, puis les aspirer avec le suceur fentes.
Remplacer le filtre HEPA
Remarque : Pour garantir une puissance de nettoyage optimale et le fonctionnement irréprochable de l'appareil, il doit être remplacé au plus tard au bout de 12 mois. En cas d'endommagement ou de fort encrassement, le remplacer plus tôt.
Attention
Ne pas laver le filtre HEPA !
→ Retirer le clapet d'air vicié.
Illustration 19
→ Retirer le filtre HEPA.
→ Mettre un nouveau filtre HEPA en place de telle manière qu'il s'enclenche avec un "CLIC".
→ Remettre le couvercle en place de telle manière qu'il s'enclenche avec un "CLIC".
Caractéristiques techniques
| Tension nominale1~50/60 Hz | 220-240 | V |
| Puissance P_nom | 900 | W |
| Quantité de remplissagecorps du filtre à eau | 1,7 | I |
| Niveau de pressionacoustique | 66 | dB(A) |
| Poids (sans accessoire) | 7,5 | kg |
| Largeur nominale, accessoires | 35 | mm |
DS 6.000 Waterfilter
DS 6.000 Waterfilter, Mediclean:
Filtre HEPA classe H 13 selon EN 1822 (version 1998)
DS 5.800 Waterfilter:
Filtre HEPA classe H 12 selon EN 1822 (version 1998)
Sous réserve de modifications techniques !
Service de dépannage
Il est possible de résoudre des pannes sans trop grande gravité en utilisant la liste suivante.
En cas de doute, s'adresser au service après-vente agréé.
⚠️ Danger
Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.
Seul le service après-vente agréé est autorisé à effectuer des travaux de réparation ou des travaux concernant les pièces électriques de l'appareil.
L'appareil n'aspire pas
L'alimentation électrique est interrom-pue
→ Débrancher la fiche électrique, contrôler si le câble d'alimentation et la fiche électrique sont endommagés.
Puissance d'aspiration faible / en diminution
Plaque déflectrice oubliée ou pas mise en place correctement
→ Mettre la plaque déflectrice correctement en place (cf. REMPLIR LE CORPS DU FILTRE A EAU)
Le filtre intermédiaire est absent ou mal inséré
→ Vérifier le filtre intermédiaire.
Le filtre intermédiaire est encrassé
→ Laver le filtre, si nécessaire mettre un filtre intermédiaire neuf en place. (cf. ENTRETIEN, MAINTENANCE).
Le filtre intermédiaire est mouillé
→ Laisser sécher le filtre intermédiaire ou mettre un nouveau filtre sec en place (cf. ENTRETIEN, MAINTENANCE).
Forte formation de mousse dans le corps du filtre à eau
→ Remplacer l'eau et ajouter 1-2 bouchons de FoamStop. Contrôler l'humidité du filtre intermédiaire. Si nécessaire, nettoyer le filtre humide à l'eau courante et le faire sécher, ou mettre en place un nouveau filtre.
Trop peu ou trop d'eau dans le corps du filtre à eau
→ Contrôler les repères MIN / MAX sur le corps.
Le filtre HEPA est encrassé
→ Remplacer le filtre HEPA. (cf. ENTRETIEN, MAINTENANCE).
Les accessoires sont bouchés.
→ Eliminer le bouchage. (cf. ENTRETIEN, MAINTENANCE).
Ouvrir la vanne d'air infiltré sur la poignée
→ Fermer la vanne d'air infiltré. (cf. TRAVAIL AVEC LA BUSE DE SOL).
Le clapet de l'appareil ne se ferme pas.
Le couvercle du filtre à eau n'est pas correctement positionné.
→ Positionner correctement le couvercle du réservoir avec filtre à eau.
Le filtre à eau n'est pas correctement positionné.
→ Retirer le filtre à eau et le mettre correctement en place dans l'appareil. (cf. REMPLIR LE CORPS DU FILTRE A EAU)
Indice
Üdens filtra tvertnē ir par maz vai par daudz üdens
→ Pārbaudiet tvertnes atzīmes MIN / MAX.
Netīrs HEPA filtrs
→ Nomainiet HEPA filtru. (skatiet: KOPŠANA, TEHNISKĀ APKOPE)
