Tuotetyyppi	Vesi- ja pölyimuri
Merkki	KARCHER
Malli	DS 5.800 WATEFILTER
Nimellisteho	900 W
Syöttöjännite	220-240 V ~ 50/60 Hz
Vesisäiliön tilavuus	1,7 L
Paino (ilman tarvikkeita)	7,5 kg
Äänenpainetaso	66 dB(A)
Tarvikkeiden nimellishalkaisija	35 mm
HEPA-suodatinluokka	H12 (standardin EN 1822 mukaan)
Suodatusjärjestelmä	Vesisuodatin + välisuodatin + HEPA-suodatin
Käyttötarkoitus	Kuivaimurointi ja pienet nestemäärät
Erikoisominaisuudet	Sopii allergikoille (pidättää 99,9% hiukkasista)
Mukana tulevat tarvikkeet	Lattiasuutin kääntövaihtimella, rakosuutin, tyynysivellinsuutin, imuletku, teleskooppiputki
Lisävaruste	Turboharja (viite 4.130-177.0)

Usein kysytyt kysymykset - DS 5.800 WATEFILTER KARCHER

Kuinka täyttää KARCHER DS 5.800 -imurin vesisäiliö?

Avaa laitteen luukku, irrota vesisäiliö suodattimineen. Poista kansi ja ohjauslevy, ja täytä noin 1,7 litralla juomavettä MIN- ja MAX-merkkien välille. Lisää yksi korkillinen vaahdonestoa (FoamStop) estääksesi vaahdon muodostumista.

Mitä tehdä, jos imuteho on heikko?

Tarkista, että ohjauslevy on oikein paikallaan, välisuodatin on puhdas ja kuiva, vedenpinta on MIN- ja MAX-merkkien välissä ja HEPA-suodatin ei ole tukkeutunut. Puhdista tai vaihda suodattimet tarvittaessa.

Voinko imuroida nesteitä tällä imurilla?

Kyllä, tämä laite voi imuroida pieniä määriä nestettä lisävarusteena. Varmista, että vesisäiliö on täytetty oikein, äläkä imuroi suuria määriä nesteitä.

Mihin FoamStop-vaahdonestoainetta käytetään?

FoamStop on vaahdonestoaine, joka lisätään vesisäiliön veteen. Se estää liiallisen vaahdon muodostumisen imuroinnin aikana, mikä saattaisi heikentää suorituskykyä. Lisää yksi korkillinen joka täyttökerralla.

Kuinka puhdistaa välisuodatin?

Irrota laite verkkovirrasta. Irrota välisuodatin ja puhdista lamellit juoksevan veden alla pehmeällä sienellä. Anna sen kuivua täysin ennen takaisin asentamista. Vaihda se vähintään 12 kuukauden välein.

Milloin HEPA-suodatin on vaihdettava?

HEPA-suodatin on vaihdettava viimeistään 12 kuukauden välein, tai aiemmin, jos se on vaurioitunut tai erittäin likainen. Älä pese sitä. Vaihtamista varten irrota poistoilman luukku, aseta uusi suodatin paikalleen napsahdukseen asti ja sulje luukku.

Kuinka säilyttää imuri käytön jälkeen?

Tyhjennä ja kuivaa vesisäiliö, kansi ja ohjauslevy. Varmista, että kaikki osat ovat kuivia. Säilytä laitetta pystyasennossa käyttäen laitteen alaosassa olevaa pysäköintiasentoa lattiasuuttimelle.

Imuri pysähtyy automaattisesti, mitä tehdä?

Ylikuumenemisen sattuessa laite sammuu automaattisesti. Käännä kytkin POIS-asentoon, irrota pistotulppa ja anna laitteen jäähtyä vähintään tunnin ajan ennen uudelleenkäyttöä. Tarkista HEPA-suodatin ja muut suodattimet.

Voiko imuria käyttää ilman vettä säiliössä?

Ei, älä koskaan käytä laitetta ilman täytettyä vesisäiliötä. Vesisuodatusjärjestelmä on välttämätön toiminnalle ja pölyn pidättämiselle. Käytä vain juomavettä MIN- ja MAX-merkkien välillä.

Kuinka huoltaa turboharjaa?

Leikkaa harjakselon ympärille kiertyneet hiukset ja langat saksilla leikkuureunan suuntaisesti ja imuroi jäämät rakosuuttimella. Älä käytä vettä turboharjan puhdistamiseen.

KÄYTTÖOHJE DS 5.800 WATEFILTER KARCHER

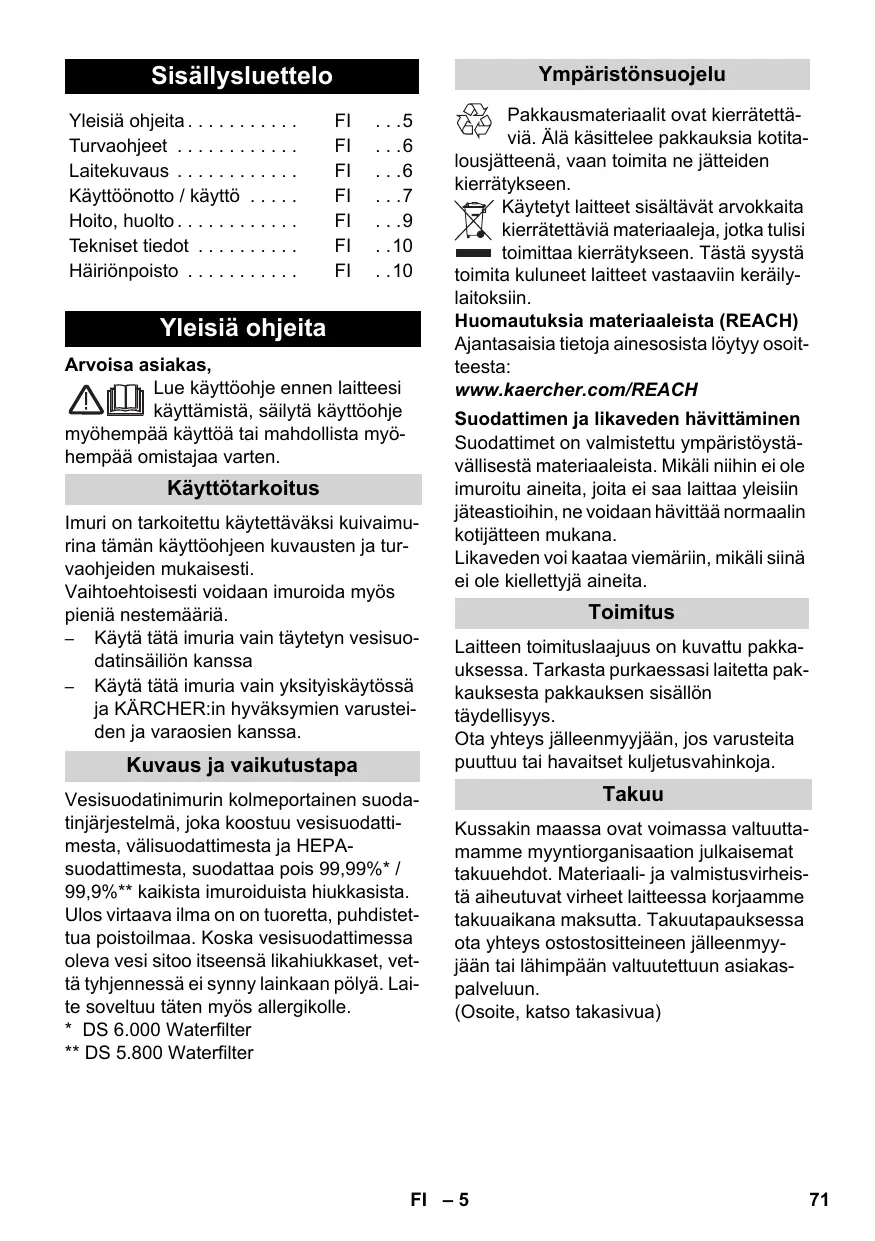

Yleisiä ohjeita.... FI ...5

Turvaohjeet ..... FI ...6

Laitekuvaus ..... FI ...6

Käyttöönotto / käyttö ..... FI ...7

Hoito, huolto.... FI ...9

Tekniset tiedot ..... FI ..10

Häiriönpoisto ..... FI ..10

Yleisiä ohjeita

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi käyttämistä, säilytä käyttöohje

myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Käyttötarkoitus

Imuri on tarkoitettu käytettäväksi kuivaimurina tämän käyttöohjeen kuvausten ja turvaohjeiden mukaisesti.

Vaihtoehtoisesti voidaan imuroida myös pieniä nestemääriä.

• Käytä tätä imuria vain täytetyn vesisuodatinsäiliön kanssa
• Käytä tätä imuria vain yksityiskäytössä ja KÄRCHER:in hyväksymien varusteiden ja varaosien kanssa.

Kuvaus ja vaikutustapa

Vesisuodatinimurin kolmeportainen suodatinjärjestelmä, joka koostuu vesisuodattimesta, välisuodattimesta ja HEPA-suodattimesta, suodattaa pois 99,99%* / 99,9%** kaikista imuroiduista hiukkasista. Ulos virtaava ilma on on tuoretta, puhdistettua poistoilmaa. Koska vesisuodattimessa oleva vesi sitoo itseensä likahiukkaset, vettä tyhjennessä ei synny lainkaan pölyä. Lai-te soveltuu täten myös allergikolle.

* DS 6.000 Waterfilter

** DS 5.800 Waterfilter

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Tästä syystä a kuluneet laitteet vastaaviin keräilysiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Suodattimen ja likaveden hävittäminen

Suodattimet on valmistettu ympäristöystävällisestä materiaaleista. Mikäli niihin ei ole imuroitu aineita, joita ei saa laittaa yleisiin jäteastioihin, ne voidaan hävittää normaalin kotijätteen mukana.

Likaveden voi kaataa viemäriin, mikäli siinä ei ole kiellettyjä aineita.

Toimitus

Laitteen toimituslaajuus on kuvattu pakka- uksessa. Tarkasta purkaessasi laitetta pak- kauksesta pakkauksen sisällön täydellisyys.

Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai havaitset kuljetusvahinkoja.

Takuu

Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostostositteineen jälleenmyy- jään tai lähimpään valtuutettuun asiakas- palveluun.

(Osoite, katso takasivua)

Asiakaspalvelu

KÄRCHER -edustustomme vastaa mielellään kysymyksiisi ja auttaa mahdollisissa häiriötilanteissa.

(Osoite, katso takasivua)

Varaosien ja erityisvarusteiden ti- laaminen

Tärkeimpien osien varaosaluettelo löytyy tämän käyttöohjeen lopusta.

Varaosat ja erityisvarusteet saat kauppiaal- tasi tai lähimmältä KÄRCHER tytäryhtiöltä. (Osoite, katso takasivua)

Turvaohjeet

• Tämä laite ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joiden fyysiset kyvyt, aistit tai henkiset ominaisuudet ovat rajoittuneet tai, joilta puuttuu riittävä kokemus ja/tai riittävä tietämys, paitsi, jos he ovat heidän turvallisuudestaan vastaavan henkilön valvonnassa tai ovat saaneet häneltä ohjeistuksen koneen käyttämiseen. Lapsia pitäisi valvoa, jotta he eivät leikkisi koneen kanssa.
• Pitempien käyttötaukojen aikana pääkytkin/laitekytkin kytketään pois tai verkkopistoke irrotetaan.

⚠️ Sähköliitäntä

Liitä laite vain vaihtovirtaan. Jännitteen on oltava sama kuin laitteen tyyppikilvessä ilmoitettu jännite.

⚠️ Sähköiskuvaara

Älä koskaan tartu märillä käsillä virtapistokkeeseen.

Älä irrota verkkojohtoa pistokkeesta vetämällä johdosta.

Tarkasta aina ennen käyttöä, että liitosjohto ja virtapistoke ovat ehjät. Anna valtuutetun asiakaspalvelun/sähköalan ammattilaisen välittömästi vaihtaa vaurioitunut liitosjohto.

Sähkötapaturmien välttämiseksi suosittelemme käyttämään pistorasioita, joissa on esikytketyt virhevirran turvakytkimet (maks. 30 mA nimellislaukaisuvirran voimakkuus).

⚠️ Vaara

Tietyt aineet voivat muodostaa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuilman kanssa!

Älä koskaan imuroi seuraavia aineita:

• Räjähdysherkkiä tai palavia kaasuja, nesteitä ja pölyjä (reagoivia pölyjä)
• Reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki) voimakkaasti alkaalisten ja happamien puhdistusaineiden kanssa
• Laimentamattomia, voimakkaita happo- ja ja lipeää
• Orgaanisia liuottimia (esim. bensiini, värinohennusaineet, asetoni,polttoöljy).

Lisäksi nämä aineet voivat syövyttää laitteessa käytettyjä materiaaleja.

Laitekuvaus

→ Kuvat, katso avattavalla kansisivu 4

1 Verkkokaapeli ja pistoke
2 Laitekytkin (PÄÄLLE/POIS)
3 Laiteluukku
4 Kantokahva
5 Laiteluukun avauspainike
6 Vaahdonestoneste (FoamStop)
7 Tyynysuutin
8 Lattiasuuttimen säilytyspidike
9 Lisävarusteluukku
10 Varusteiden säilytyspaikka
11 Rakosuutin
12 HEPA-suodattimen poistoilmaluukku
13 HEPA-suodatin
14 Vesisuodatinsäiliö
15 Ohjauslevy
16 Vesisuodatinsäiliön kansi
17 Välisuodatin
18 Lattiasuutin, vaihtokytkettävä
19 Teleskooppi-imuputken säädön vapautin
20 Teleskooppi-imuputki
21 Imutehon säätöluisti
22 Käsikahva
23 Imuletku

Laitteen 1.195-202.0 toimitukseen kuu-luu lisäksi

24 Turbolattiasuulake

Käyttöönotto / käyttö

Huomio! Laitetta saa käyttää vain täytetyn vesitankin ollessa vaakasuorassa. Vesitankki pitää tyhjentää ennen laitteen pysäköimistä, koska lattia voi muuten vaurioitua.

Huomio! Jos sulake palaa kytkiessäsi laitteen päälle, se voi johtua siitä, että samaan virtapiiriin on liitetty muita sähkölaitteita samanaikaisesti. Voit estää sulakkeen palamisen säätämällä laite pienimmälle teholle ennen käynnistämistä. Käynnistämisen jälkeen voit valita suuremman tehoalueen. Katso liitäntäarvot kohdasta "Tekniset tiedot".

Tärkeä huomautus! Laite kytkeytyy ylikuumentuessaan automaattisesti pois päältä. Kytke laite pois päältä ja vedä verkkopistoke irti pistorasiasta. Vaihda HEPA-suodatin. Anna laitteen jäähtyä häiriön poiston jälkeen vähintään 1 tunnin ajan, tämän jälkeen laite on jälleen käyttövalmis.

Lisävarusteiden liittäminen

Kuva 1

→ Liitä imuletku laitteeseen.
→ Yhdistä käsikahva teleskooppiputkeen ja kiinnitä lattiasuulake paikalleen.

Kuva 2

→ Vapauta lukitus ja vedä tai työnnä si- sempi putki haluttuun pituuteen.

Huomautus: Säädä teleskooppiputki itsellesi sopivan pituiseksi, jotta voit imuroida suorassa asennossa kumartumattona.

Vesisuodatinsäiliön täyttö

Huomio

Älä käytä laitetta ilman täytettyä vesisuodatinsäiliötä!

Välisuodatin ja ohjauslevy on toimitettaessa valmiiksi asennettuna. Huomioi täytettäessä, että nämä osat ovat asetettuina

oikein paikalleen (katso: TOIMITUSLAA-JUUS). Ne voivat olla syynä huonoon imu-rointitehoon tai välisuodattimen vioittumiseen (katso: KÄYTÖN LOPETUS).

Kuva 3

→ Avaa laiteluukku ja poista vaahdonpoistoneste (FoamStop) sekä vesisuodatinsäiliö.

Kuva 4

→ Poista vesisuodatinsäiliön kansi sekä ohjauslevy ja täytä vesisuodatinsäiliö vesijohtovedellä MIN- ja MAX-merkkien väliin asti (n. 1,7 litraa)!

Kuva 5

→ Lisää vesisuodatinsäiliöön yksi korkillinen vaahdonestonestetettä (FoanStop).

Huomautus: Imurin toimintaperiaate perustuu imuilman pyörteittämiseen vesisuodattimessa. Siten lattiapintojen imuroitava aine ja puhdistusaineen loput kertyvät vesikylpyyn. Tietyissä olosuhteissa se voi muodostaa vaahtoa. Tämän estämiseksi, lisää täysi sulkutulpallinen vaahdononestestettä vesisuodatinkylpyyn. Vähäinen vaahdonmuodostuminen käytön aikana on normaalia eikä se vaikuta koneen toimintaan.

Kuva 6

→ Huomautus: Lisää vettä, kun säiliössä olevan veden pinta laskee alle "MIN"-merkin.

Aseta ohjauslevy ja vesisuodatinsäiliön kansi jälleen paikalleen. Aseta vesisuodatinsäiliö kokonaan laitteeseen.

Puhdistustyön aloitus

Kuva 7

→ Vedä verkkokaapeli täysin ulos laitteesta.

Kuva 8

→ Liitä laitteen pistoke verkkopistorasi- aan.
→ Käynnistä laite painamalla On/Off -laite-kytkintä.

Huomio

Älä imuroi suuria määriä pulverimaisia ai- neita kuten kaakao, jauhot, pesupulveri, vanukaspulveri tai muuta sellaista!

Työskentely lattiasuutinta käyttäen

Kovien pintojen imurointi

Kuva 9

→ Paina lattiasuuttimen vaihtokytkintä jalalla. Lattiasuuttimen alapuolella sijaitsevat harjakaistat on ajettu ulos

Kokolattiamattojen imurointi

Kuva 10

→ Paina lattiasuuttimen vaihtokytkintä jalalla. Lattiasuuttimen alapuolella sijaitsevat harjakaistat on ajettu sisään. Huomautus: Laitteen voimakkaan imutehon ansiosta suuttimet voivat imuroidessa imeytyä liian tiukasti kiinni mattoihin, pehmusteisiin jne. Pienennä tällaisessa tapauksessa imutehoa avaamalla ilmansäätöluistia. Sulje jälleen käytön jälkeen.

Työskentely käyttäen rakosuutinta ja kalustesuutinta

Huomautus: Rakosuutin ja kalustesuutin ovat imurin sisällä.

Kuva 11

→ Avaa lisätarvikeluukku ja ota haluamasi suutin.

Rakosuutin

kulmien, rakojen ja lämpöpattereiden ja vaikeasti luoksepäästävien paikkojen imu- rointiin.

Tekstiilisuutin

pehmustettujen huonekalujen, patjojen, verhojen ja muiden sellaisten imurointiin.

Turbolattiasuulake

*varusteista riippuen

Kuva 12

→ Turbolattiasuulake

Harjaamiseen ja imuroimiseen samalla kertaa.

Sopii erityisesti eläinten karvojen imu- rointiin ja korkeanukkaisille matoille. Harjatelan pyörintä tapahtuu ilmavirran avulla. Sähköliitäntää ei tarvita.

Parkkiasento

Kuva 13

→ Kytke laite pois päältä painamalla laitekytkintä (On/Off).

Kuva 14

→ Laita lattiasuutin työtaukojen ajaksi laitteessa olevaan pitimeen.

Käytön lopetus

Kuva 13

→ Kytke laite pois päältä ja vedä virtapis-toke irti.

Kuva 15

→ Nykäise verkkoliitäntäkaapelia kevyesti, kaapeli kelautuu tällöin automaattisesti laitteen sisään.

Vesisudatinjärjestelmän puhdistus Huomio

Jokaisen käytön jälkeen, huuhtele juoksevassa vedessä vesisuodatinsäiliö, suodatinkansi ja ohjauslevy ja anna niiden kuivua. Tarkasta, että ohjauslevyn johteet on kunnolla puhdistettu.

Kuva 3

→ Poista vesisuodatinsäiliö imurista (katso: VESISUODATINSÄILIÖN TÄYT-TÖ).

Kuva 16

→ Poista säiliön kansi ja ohjauslevy.

→ Tyhjennä vesisuodatinsäiliö.

→ Huuhtele juoksevassa vedessä kansi, ohjauslevy ja vesisuodatinsäiliö ja anna niiden kuivua.

Kuva 17

→ Puhdista/huuhtele välisuodatin tarvittaessa.

Vesisuodattimen kaikkien osien tulee olla ennen kokoonpanoa täysin kuivia!

Kuljetus, säilytys

Huomio

Varmista ennen laitteen säilytykseen asettamista, että vesisuodatinsäiliössä ei enää ole vettä ja vesisuodatinjärjestelmän kaikki osat ovat täysin kuivuneita.

→ Kanna laitetta kantokahvasta ja säilytä kuivissa tiloissa.

Kuva 20

→ Laitteen voi asettaa säilytykseen pystyasennossa. Laitteen alapuolella on lisäsäilytyspaikka lattiasuuttimelle.

Hoito, huolto

⚠ Vaara

Kytke laite pois päältä ennen kaikkia hoito- ja huoltotöitä ja vedä virtapistoke irti pisto- rasiasta.

Välisuodattimen puhdistus / vaihto

Huomautus: Välisuodatin on puhdistettava normaalissa käytössä vähintään 8 viikon välein, imuvoiman vähetessä jo aikaisemmin.

Käytä puhdistamiseen tavallista kaupasta saatavaa, pehmeästä aineesta valmistettua pesusientä välttääksesi pinnoitettujen lamellien vaurioitumista.

Kuva 17

→ Puhdista välisuodattimen yksittäiset lamellit pesusienellä juoksevassa vedessä.
→ Anna suodattimen kuivua kokonaan.
→ Välisuodatin on uusittava normaalissa käytössä vähintään 12 kuukauden välein, tarvittaessa myös aikaisemmin.

Huomautus: Välisuodatin hävitetään laittamalla se kaatopaikkajätteisiin.

Laitteen ja lisävarusteiden puhdistus

⚠ Vaara

Älä käytä hankausaineita, lasia tai monikäyttöpuhdistusaineita! Älä koskaan upota laitetta veteen.

Kuva 18

→ Imuletku ja käsikahva voidaan puhdistusta varten irrottaa toisistaan.
→ Tarkasta, että varusteet eivät ole tukossa ja puhdista tarvittaessa. Lattiasuuttimen puhdistamiseen ei saa käyttää vettä.

Turbolatiasuulakkeen puhdistami- nen

*varusteista riippuen

Leikkaa saksilla harjatelaan kietoutuneet hiukset poikki leikkuureunaa pitkin, imuroi hiukset sitten pois rakosuulakkeella.

HEPA-suodattimen vaihtaminen

Huomautus: Jotta laitteen puhdistusteho ja toiminta säilyisivät parhaana mahdollisena, suodatin on vaihdettava viimeistään 12 kuukauden kuluttua. Vaihda suodatin aikaisemmin, jos se vaurioituu tai on erittäin likainen.

Huomio

Älä pese HEPA-suodatinta!

→ Poista poistoilmaluukku.

Kuva 19

→ Poista HEPA-suodatin.
→ Kiinnitä HEPA-suodatin paikoilleen siten, että se napsahtaa kuuluvasti luki-tukseen ("KLIK").
→ Aseta kansi paikoilleen siten, että se napsahtaa kuuluvasti lukitukseen ("KLIK").

Tekniset tiedot

Nimellisjännite1~50/60 Hz	220-240	V
Teho P_nenn	900	W
Vesisuodatinsäiliön täyt-tömäärä	1,7	I
Äänen painetaso	66	dB(A)
Paino (ilman varusteita)	7,5	kg
Sisähalkaisija, lisävarus-teet	35	mm

DS 6.000 Waterfilter

DS 6.000 Waterfilter, Mediclean:

HEPA-suodattimen EN 1822 (vuosi 1998) mukainen luokka on H 13

DS 5.800 Waterfilter:

HEPA-suodattimen EN 1822 (vuosi 1998) mukainen luokka on H 12

Oikeus teknisiin muutoksiin pidätetään!

Häiriönpoisto

Pienemmät häiriöt voit itse poistaa seuraa- van yhteenvedon avulla.

Epäselvissä tapauksissa käänny valtuutetun asiakaspalvelun puoleen.

⚠️ Vaara

Kytke laite pois päältä ennen kaikkia hoito- ja huoltotöitä ja vedä virtapistoke irti pisto- rasiasta.

Vain valtuutettu asiakaspalvelu saa suorittaa korjaustyöt ja sähköisiin rakenneosiin kohdistuvat työt.

Imuri ei imuroi

Virransyöttö on katkennut

→ Vedä verkkopistoke irti, tarkasta onko liitäntäkaapeli tai pistoke vahingoittunut.

Heikko / heikkenevä imuteho

Ohjauslevy unohtunut tai väärin paikallaan

→ Aseta ohjauslevy kunnollisesti paikalleen. (katso: VESISUODATINSÄILIÖN TÄYTTÖ)

Välisuodatin puuttuu tai ei ole kunnolla paikallaan

→ Tarkasta välisuodatin.

Välisuodatin on likaantunut.

→ Pese suodatin, vaihda tarvittaessa uuteen välisuodattimeen.

Välisuodatin on märkä

→ Anna välisuodattimen kuivua tai vaihda uuteen kuivaan suodattimeen.

Voimakas vaahdonmuodostus vesisuodatinsäiliössä

→ Vaihda vesi ja lisää 1–2 sulkutulpallista FoamStop:ia. Tarkasta välisuodattimen kosteus. Jos tarpeen, puhdista kostea suodatin juoksevassa vedessä ja anna sitten kuivua, tai vaihda uuteen suodattimeen.

Vesisuodattimessa on liian vähän tai paljon vettä

→ Tarkasta asia säiliön MIN / MAX merkinnöistä.

HEPA-suodatin on likaantunut

→ Vaihda HEPA-suodatin.

Käsikahvassa oleva ilmansäätöluisti on avattuna

→ Sulje ilmansäätöluisti.

(katso: TYÖSKENTELY LATTIASUUTINTA KÄYTTÄEN)

Laiteluukku ei sulkeudu

Vesisuodattimen kansi ei ole asetettu kunnollisesti paikalleen

→ Aseta vesisuodatinsäiliön kansi kunnollisesti paikalleen.

Vesisuodatin ei ole asetettu oikein pai-kalleen

→ Poista vesisuodatin ja aseta se oikein laitteeseen.

(katso: VESISUODATINSÄILIÖN TÄYTTÖ)

Varuosade ja lisaseadmete tellimine

Põrandate vaipkatete puhastamine

Joonis 10
