MANUALE UTENTE DS 5.800 WATEFILTER KARCHER

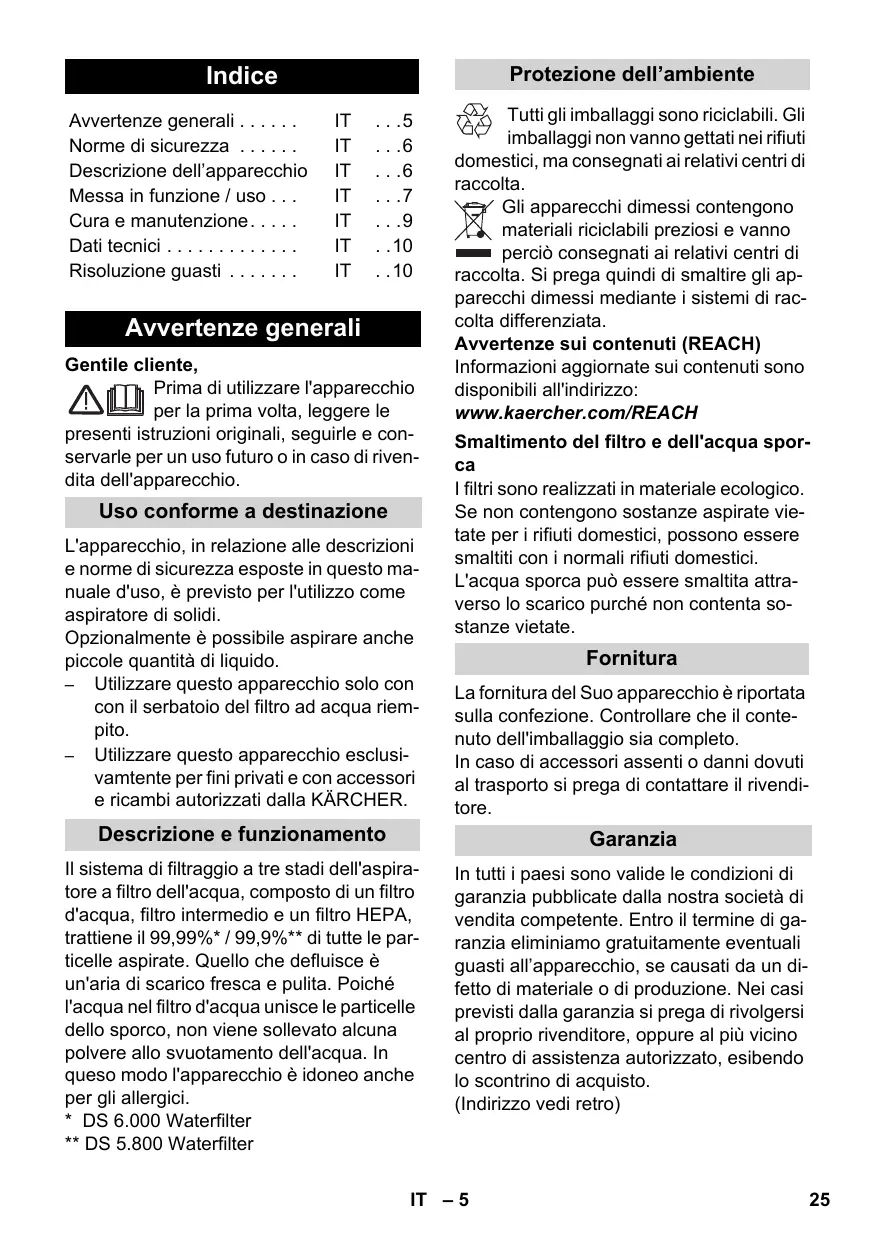

FR – 11 Indice Italiano Avvertenze generali ... Norme di sicurezza ... Descrizione dell’apparecchio Messa in funzione / uso ... Cura e manutenzione... Dati tecnici ... Risoluzione guasti ... Protezione dell’ambiente

Avvertenze generali Gentile cliente, Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio. Uso conforme a destinazione L'apparecchio, in relazione alle descrizioni e norme di sicurezza esposte in questo manuale d'uso, è previsto per l'utilizzo come aspiratore di solidi. Opzionalmente è possibile aspirare anche piccole quantità di liquido. – Utilizzare questo apparecchio solo con con il serbatoio del filtro ad acqua riempito. – Utilizzare questo apparecchio esclusivamtente per fini privati e con accessori e ricambi autorizzati dalla KÄRCHER. Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta. Gli apparecchi dimessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dimessi mediante i sistemi di raccolta differenziata. Avvertenze sui contenuti (REACH) Informazioni aggiornate sui contenuti sono disponibili all'indirizzo: www.kaercher.com/REACH Smaltimento del filtro e dell'acqua sporca I filtri sono realizzati in materiale ecologico. Se non contengono sostanze aspirate vietate per i rifiuti domestici, possono essere smaltiti con i normali rifiuti domestici. L'acqua sporca può essere smaltita attraverso lo scarico purché non contenta sostanze vietate. Fornitura La fornitura del Suo apparecchio è riportata sulla confezione. Controllare che il contenuto dell'imballaggio sia completo. In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivenditore. Descrizione e funzionamento Garanzia Il sistema di filtraggio a tre stadi dell'aspiratore a filtro dell'acqua, composto di un filtro d'acqua, filtro intermedio e un filtro HEPA, trattiene il 99,99%* / 99,9%** di tutte le particelle aspirate. Quello che defluisce è un'aria di scarico fresca e pulita. Poiché l'acqua nel filtro d'acqua unisce le particelle dello sporco, non viene sollevato alcuna polvere allo svuotamento dell'acqua. In queso modo l'apparecchio è idoneo anche per gli allergici.

• DS 6.000 Waterfilter ** DS 5.800 Waterfilter In tutti i paesi sono valide le condizioni di garanzia pubblicate dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da un difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro) IT – 5

Servizio assistenza In caso di domande o anomalie la filiale KÄRCHER è felice di poterla aiutare. (Indirizzo vedi retro) Ordinare ricambi e accessori speciali La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manuale d'uso. I ricambi e gli accessori sono reperibili presso il rivenditore di fiducia o una filiale KÄRCHER. (Indirizzo vedi retro) Norme di sicurezza Questo apparecchio non è destinato all’uso da parte di persone (compresi bambini) dalle facoltà fisiche, sensoriali o intellettuali limitate o carenti di esperienza e/o conoscenze, a meno che costoro non vengano sorvegliati da una persona responsabile della loro sicurezza o ricevano da questa istruzioni sull’uso dell’apparecchio. Sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio. – In caso di pause di esercizio prolungate disattivare l'apparecchio dall'interruttore principale / interruttore dell'apparecchio o tirare la spina di rete. 몇 Collegamento elettrico Collegare l'apparecchio solo a corrente alternata. La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio. Pericolo di scosse elettriche Non toccare mai la spina e la presa con le mani bagnate. Non staccare la spina dalla presa tirando il cavo di collegamento. Prima di ogni utilizzo controllare che il cavo di allacciamento e la spina di alimentazione non presentino danni. Far sostituire immediatamente il cavo di allacciamento danneggiato dal servizio clienti autorizzato/da un elettricista specializzato.

Per evitare incidenti elettrici raccomandiamo di collegare l'apparecchio a prese elettriche dotate di interruttore differenziale (con corrente differenziale nominale I dn non superiore a 30 mA). Pericolo Determinate sostanze possono formare Insieme all’aria di aspirazione vapori e miscele esplosivi. Non aspirare mai le seguenti sostanze: – gas esplosivi o infiammabili, liquidi e polveri (polveri reattive) – Polveri di metallo reattive (ad es. alluminio, magnesio, zinco) insieme a detergenti fortemente alcalini ed acidi – Acidi e soluzioni alcaline allo stato puro – Soluzioni organiche (ad es. benzina, diluenti per vernici, acetone o gasolio). Queste sostanze possono inoltre corrodere i materiali dell’apparecchio. Descrizione dell’apparecchio Figure riportate sulla pagina pieghevole 4

IT – 6 Cavo di allacciamento alla rete con spina Interruttore dell'apparecchio (ON/OFF) Sportellino apparecchio Maniglia di trasporto Tasto d'apertura dello sportellino apparecchio Antischiumogeno (FoamStop) Bocchetta poltrone Supporto di parcheggio della bocchetta per pavimenti Sportellino per accessori Alloggiamento accessori Bocchetta fessure Sportellino dell'aria di scarico per filtri HEPA Filtro HEPA Contenitore filtro acqua Piastrina di rimbalzo Coperchio del contenitore filtro acqua Filtro intermedio Bocchetta pavimenti, regolabile 19 Sblocco per la regolazione del tubo di aspirazione telescopico 20 Tubo telescopico 21 Saracinesca per l'aria viziata 22 Impugnatura 23 Tubo flessibile di aspirazione Per l'apparecchio 1.195-202.0 in dotazione aggiuntiva 24 Bocchetta turbo per pavimenti Messa in funzione / uso Attenzione! Con serbatoio d'acqua riempito l'apparecchio può essere fatto funzionare solo nella posizione orizzontale. Svuotare il serbatoio d'acqua prima di installare l'apparecchio, altrimenti il pavimento potrebbe venir danneggiato. Attenzione! L'eventuale scatto della protezione di rete al momento dell'accensione dell'apparecchio, può essere causato dal fatto che anche altri elettrodomestici sono collegati allo stesso circuito elettrico. In questo caso impostare il livello minimo di potenza dell'apparecchio prima di accenderlo. I livelli di potenza maggiori potranno essere impostati in seguito. Protezione rete: vedi capitolo "Dati tecnici". Avviso importante! L'apparecchio si spegne automaticamente in situazioni di potenziale surriscaldamento. Spegnere l’apparecchio e togliere la spina di alimentazione. Sostituire il filtro HEPA. Dopo l'eliminazione di eventuali guasti lasciare raffreddare l'apparecchio per almeno un'ora. Dopodiché sarà di nuovo pronto per l'uso. Collegare gli accessori Figura Collegare il tubo flessibile di aspirazione all'apparecchio. Collegare l'impugnatura al tubo di aspirazione telescopico e introdurre la bocchetta per pavimenti. Figura Agire sul dispositivo di blocco ed estrarre o introdurre il tubo interno alla lunghezza desiderata. Nota: Regolare il tubo di aspirazione telescopico secondo la grandezza per poter lavorare in posizione retta e rilassata. Riempire il serbatoio del filtro dell'acqua Attenzione Non usare l’apparecchio senza serbatoio del filtro ad acqua riempito! Al momento della fornitura il filtro intermedio e la piastrina di rimbalzo sono già introdotti. Assicurarsi durante il riempimento che questi componenti siano inseriti correttamente (vedi: FORNITURA). Possono essere la causa per un'aspirazione inadeguata oppure per una rottura anticipata del filtro intermedio (vedi: TERMINARE IL LAVORO). Figura Aprire lo sportellino apparecchio e svuotare il liquido antischiuma (FoamStop) nonché rimuovere il serbatoio del filtro ad acqua. Figura Rimuovere il coperchio dal contenitore del filtro dell'acqua nonché estrarre la piastrina di rimbalzo e riempire il contenitore fino al contrassegno tra MIN e MAX con acqua corrente (ca. 1,7 litri)! Figura Aggiungere un tappo di antischiumogeno (FoamStop) nel contenitore del filtro dell'acqua. Nota: La modalità di funzionamento dell'aspiratore si basa sulla vorticosità dell'aria di aspirazione all'interno del filtro ad acqua. Il materiale aspirato e i residui di detergente sui pavimenti affluiranno così nel serbatoio acqua. In alcuni casi può verificarsi la formazione di schiuma. Per evitarla è necessario aggiungere un tappo di antischiumogeno nel bagno d'acqua. Una lieve formazione di schiuma durante il funzionamento è normale e non danneggia le funzioni. IT – 7

Figura Nota: Aggiungere dell'acqua fino a quando il livello nel contenitore durante il lavoro scende sotto il contrassegno „MIN”. Inserire la piastrina di rimbalzo e rimettere il coperchio del contenitore del filtro d'acqua. Rimontare il contenitore del filtro ad acqua completamente nell'apparecchio. Iniziare a lavorare Figura Estrarre il cavo di rete completamente dall'apparecchio. Figura Inserire la spina dell’apparecchio nella presa di rete. Accendere l'apparecchio premendo l'interruttore (on/off). Attenzione Non aspirare grandi quantità di sostanze in polvere quali cacao, farina, detersivo in polvere, polvere di budino e sostanze simili! Lavorare con la bocchetta per pavimenti Aspirazione di pavimenti duri Figura Premere con il piede sul commutatore della bocchetta pavimenti. Le setole sotto alla bocchetta pavimenti fuoriescono. Nota: Sia la bocchetta per fughe che la bocchetta per imbottiture sono alloggiate nell'apparecchio. Figura Per lavorare, aprire lo sportellino per accessori e prelevare la bocchetta desiderata. Bocchetta fessure per bordi, giunti, radiatori e zone difficilmente accessibili. Bocchetta mobili imbottiti per aspirare mobili imbottiti, tente, materassi ed altro Bocchetta turbo per pavimenti

• in funzione alla dotazione Figura Bocchetta turbo per pavimenti (Cod. d’ordin. 4.130-177.0) Spazzolare ed aspirare contemporaneamente. Particolarmente indicato per aspirare peli di animali e per la pulizia di tappeti a pelo alto. L'azionamento del rullo spazzola avviene tramite il flusso d'aria. Non serve alcun collegamento elettrico. Posizione di parcheggio Aspirazione di moquette Figura Premere con il piede sul commutatore della bocchetta pavimenti. Le setole sotto alla bocchetta pavimenti rientrano. Nota: A causa dell'elevata e costante potenza di aspirazione dell'apparecchio, gli ugelli possono intasarsi aspirando sui tappeti, sulle imbottiture, ecc. In tal caso è necessario utilizzare il cursore dell'aria viziata per ridurre la potenza di aspirazione. Richiudere il cursore dopo l'uso.

Lavorare con il la bocchetta per fughe e la bocchetta per imbottiture Figura Spegnere l'apparecchio premendo l'interruttore (on/off) dell'apparecchio. Figura Introdurre la bocchetta per pavimenti nell'alloggiamento dell'apparecchio durante le pause di lavoro. IT – 8 Terminare il lavoro Trasporto, conservazione Figura Spegnere l'apparecchio e staccare la spina. Figura Tirando leggermente il cavo di collegamento rete, il cavo rientra automaticamente nell'apparecchio. Attenzione Prima di conservare l'apparecchio, accertarsi che nel contenitore del filtro ad acqua non vi sia dell'acqua e che tutte le parti del sistema di filtraggio ad acua siano ben asciugate. Per il trasporto fissare l'apparecchio alla rispettiva maniglia e conservarlo in luoghi asciutti. Figura Per la conservazione, l'apparecchio può essere messo in piedi. Sul lato inferiore dell'apparecchio si trova una posizione di parcheggio aggiuntiva per la bocchetta per pavimenti. Pulire il filtro dell'acqua Attenzione Pulire dopo ogni utilizzo il contenitore del filtro dell'acqua, il coperchio del filtro e la piastrina di rimbalzo sotto acqua corrente e lascaire asciugare. Accertarsi che le guide della piastrina di rimbalzo siano pulite. Figura Prelevare il contenitore del filtro dell'acqua dall'apparecchio (vedi: RIEMPIRE

IL SERBATOIO DEL FILTRO

DELL'ACQUA). Figura Togliere il coperchio del serbatoio e rimuovere la piastrina di rimbalzo. Svuotare il contenitore del filtro ad acqua. Lavare il coperchio, la piastrina di rimbalzo e il contenitore del filtro ad acqua sotto acqua corrente e lasciare asciugare. Figura Pulire/lavare il filtro intermedio a necessità. (vedi: CURA, MANUTENZIONE) Attenzione Tutte le parti del filtro ad acqua devono essere ben asciugate prima di essere rimontate! Cura e manutenzione 몇 Pericolo Prima di ogni intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina. Pulire / sostituire il filtro intermedio Nota: Pulire il filtro intermedio, in condizioni d'uso normali, al più tardi dopo ogni 8 settimane; se la forza aspirante diminuisce, pulirlo anche prima. Per la pulizia usare una normale spugna di un materiale morbido, al fine di evitare che il rivestimento delle lamelle venga danneggiato. Figura Pulire le singole lamelle del filtro intermedio sotto acqua corrente tiepida, usando la spugna. Lasciare asciugare completamente il filtro. Pulire il filtro intermedio, in condizioni di uso normali, al massimo ogni 12 mesi; all'occorrenz aanche prima. Nota: Il filtro intermedio deve essere smaltito nei rifiuti. IT – 9

Dati tecnici Pulire l’apparecchio e gli accessori 몇 Pericolo Non usare detergenti abrasivi, detergenti per il vetro o detergenti universali! Non immergere mai l'apparecchio in acqua. Figura Il tubo flessibile di aspirazione e l'impugnatura possono essere smontati per la pulizia. Controllare che gli accessori non siano otturati, eventualmente pulirli. Per la pulizia della bocchetta per pavimenti non deve essere utilizzata dell'acqua. Pulizia della bocchetta turbo per pavimenti

• in funzione alla dotazione Tagliare i capelli attorcigliati al rullospazzola e presenti lungo il bordo di taglio e quindi aspirarli con una bocchetta per giunti. Sostituzione del filtro HEPA Nota: Per poter garantire una prestazione di pulizia ed un funzionamento ottimale dell'apparecchio è necessario sostituirlo al massimo dopo 12 mesi. In caso di danneggiamento o di forte sporco sostituirlo anche prima. Attenzione Il filtro HEPA non deve essere lavato! Rimuovere lo sportellino dell'aria viziata. Figura Rimuovere il filtro HEPA. Inserire un nuovo filtro HEPA in modo tale da percepire un „CLIC" per l'aggancio. Introdurre nuovamente la copertura in modo tale da percepire un „CLIC" per l'aggancio.

Tensione nominale 1~50/60 Hz 220-240 V Potenza Pnom 900 W Quantità di riempimento del contenitore del filtro dell'acqua 1,7 l Pressione acustica 66 dB(A) Peso (senza accessori) 7,5 kg Diametro nominale, accessori 35 mm DS 6.000 Waterfilter DS 6.000 Waterfilter, Mediclean: Filtro HEPA H 13 classe secondo EN 1822 (edizione 1998) DS 5.800 Waterfilter: Filtro HEPA H 12 classe secondo EN 1822 (edizione 1998) Con riserva di modifiche tecniche! Risoluzione guasti Piccoli guasti o disfunzioni possono essere eliminati seguendo le seguenti istruzioni. In caso di dubbi si prega di rivolgersi al servizio assistenza autorizzato. Pericolo Prima di ogni intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina. Lavori di riparazione e lavori sugli impianti elettrici possono essere effettuati solo dal servizio clienti autorizzato. L'apparecchio non aspira Alimentazione elettrica interrotta Tirare la spina di rete, il cavo di collegamento e verificare che la spina non sia danneggiata. IT – 10 Potenza di aspirazione debole / ridotta Lo sportellino apparecchio non si chiude Piastrina di rimbalzo dimenticata o non posizionata correttamente. Inserire correttamente la piastrina di rimbalzo. (vedi: RIEMPIRE IL SERBATOIO DEL FILTRO DELL'ACQUA) Il coperchio del filtro ad acqua non è inserito correttamente Inserire correttamente il coperchio sul contenitore del filtro ad acqua. Filtro intermedio assente o non introdotto correttamente. Controllare il filtro intermedio. Il filtro intermedio è sporco Lavare il filtro ed all'occorrenza introdurre un nuovo filtro intermedio. (vedi: CURA, MANUTENZIONE) Il filtro ad acqua non è inserito correttamente Estrarre il filtro ad acqua e inserirlo correttamente nell'apparecchio. (vedi: RIEMPIRE IL SERBATOIO DEL FILTRO DELL'ACQUA) Filtro intermedio bagnato Far asciugare il filtro intermedio o inserire un nuovo filtro. (vedi: CURA, MANUTENZIONE) Forte formazione di schiuma nel contenitore del filtro dell'acqua Sostituire l'acqua e aggiungere 1–2 tappi di FoamStop. Verificare che il filtro intermedio non sia umido. Se necessario, lavare il filtro umido sotto acqua corrente e poi farlo asciugare oppure introdurre un filtro nuovo. Troppa poca acqua o molta nel serbatoio del filtro dell'acqua Verificare il contrassegno MIN / MAX sul contenitore. Filtro HEPA intasato Sostituire il filtro HEPA. (vedi: CURA, MANUTENZIONE) Otturazione degli accessori Rimuovere l'otturazione. (vedi: CURA, MANUTENZIONE) Cursore dell'aria viziata sulla maniglia aperto Chiudere il cursore dell'aria viziata. (vedi: LAVORARE CON LA BOCCHETTA PER PAVIMENTI) IT – 11
