| Tipo di prodotto | Aspiratore per acqua e polvere |
| Marca | KARCHER |
| Modello | SE 2001 |
| Dimensioni (L x l x H) | 370 x 290 x 470 mm |
| Peso | Circa 7 kg |
| Alimentazione | 230-240 V ~50/60 Hz |
| Fusibile di rete | 10 A (ritardato) |
| Potenza turbina aspirante (max/min) | 1400 / 1200 W |
| Portata d'aria | 74 l/s |
| Depressione | 200 mbar |
| Capacità di aspirazione acqua | 11 l |
| Volume del sacchetto filtro | 12 l |
| Portata di spruzzo | 1 l/min |
| Volume acqua pulita | 5 l |
| Volume acqua sporca | 6 l |
| Livello di pressione acustica | 77 dB(A) |
| Classe di protezione | II |
| Lunghezza del cavo | 5 m |
| Diametro attacco accessori | 35/60 mm |
| Funzioni principali | Pulizia ad acqua di moquette e superfici dure (spruzzo + aspirazione simultanea), aspirazione acqua, aspirazione a secco |
| Accessori forniti | Tubo flessibile combinato spruzzo/estrazione, 2 tubi di aspirazione (0,5 m), ugello spruzzo/estrazione con accessorio per superfici dure, ugello combinato moquette/superfici dure, ugello spazzola per cuscini, bocchetta per giunti, sacchetto filtro in carta, filtro a pieghe piatte, microfilter sanitario, adattatore per aspirazione umido/secco |
| Manutenzione e pulizia | Cambio del sacchetto filtro in carta (rif. 6.904-143), pulizia del filtro a pieghe piatte (rif. 6.414-498), sostituzione del microfilter sanitario, risciacquo delle condotte di spruzzo |
| Sicurezza | Arresto automatico quando il serbatoio sporco è pieno (galleggiante), interruttore di sicurezza integrato |
| Garanzia | Garanzia del produttore secondo le condizioni vigenti, richiede prova d'acquisto e utilizzo di sacchetti filtro Karcher originali |
Domande frequenti - SE 2001 KARCHER
Domande degli utenti su SE 2001 KARCHER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Aspirapolvere acqua e polvere in formato PDF gratuitamente! Trova il tuo manuale SE 2001 - KARCHER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SE 2001 del marchio KARCHER.
MANUALE UTENTE SE 2001 KARCHER

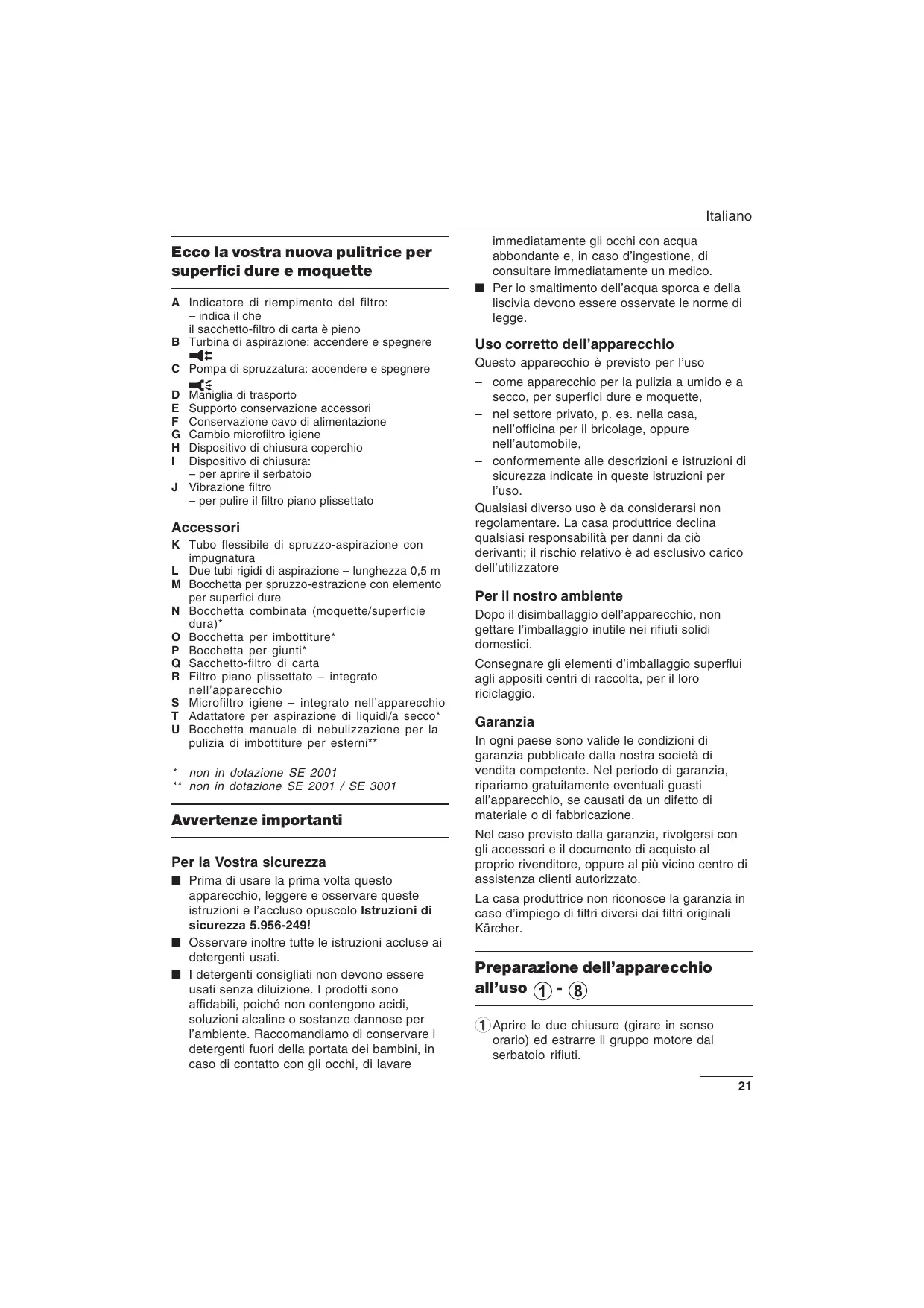

Ecco la vostra nuova pulitrice per superfici dure e moquette
A Indicatore di riempimento del filtro: - indica il che il sacchetto-filtro di carta è pieno
B Turbina di aspirazione: accendere e spegnere
C Pompa di spruzzatura: accendere e spegnere
D Maniglia di trasporto
E Supporto conservazione accessori
F Conservazione cavo di alimentazione
G Cambio microfiltro igiene
H Dispositivo di chiusura coperchio
Dispositivo di chiusura: -per aprire il serbatoio
J Vibrazione filtering per pulire ilchio piano plissettato
Accessori
K Tubo flessibile di spruzzo-aspirazione con impugnatura
L Due tubi rigidi di aspirazione - lunghezza 0,5 m
M Bocchetta per spruzzo-estrazione con elemento per superfici dire
N Bocchetta combinata (moquette/superficie dura)
O Bocchetta per imbottiture
P Bocchetta per giunti
Q Sacchetto-filtro di carta
R Filtropiano plissettato - integratonell'apparecchio
S Microfiltro igiene - integrato nell'apparecchio
T Adattatore per aspirazione di liquidi/a secco
U Bocchetta manuale di nebulizzazione per la pulizia di imbottiture per esterni**
- non in dotazione SE 2001
** non in dotazione SE 2001 / SE 3001
Avvertenze importanti
Per la Vostra sicurezza
Prima di usare la prima volta quello apparecchio, leggere e osservare queste istruzioni e l'accluso opuscolo Istruzioni di sicurezza 5.956-249!
Osservare inoltre tutte le struzioni accluse ai detergenti usati.
I detergenti consigliati non devono essere usati alla sua diluzione. I prodotti sono affidabili, poiché non contengono acidi, soluzioni alcaline o sostanze dannose per l'ambiente. Raccomandiamo di conservare i detergenti fuori della portata dei bambini, in caso di contatto con gli occhi, di lavare
immediatamente gli occhi con acqua abbondante e, in caso d'ingestione, di consultare immediatamente un medico.
Per lo smaltimento dell'acqua sporca e della liscivia devono essere osservate le norme di legge.
Uso correto dell'apparecchio
Questo appearecchio è previsto per l'uso
- come apparecchio per la pulizia a umido e a secco, per superfici dure e moquette,
- nel settore privato, p. es. nella casa, nell'officina per il bricolage, oppure nell'automobile,
- conformamente alle descrizioni e istruzioni di sicurezza indicate in queste istruzioni per l'uso.
Qualsiasi diverso uso è da considerarsi non regolamentare. La casa produrtrice declina qualsiasi responsabilità per danni da cui derivanti; il rischio relativivo è ad esclusivo carico dell'utilizzatore
Per il nostro ambiente
Dopo il disimballaggio dell'apparecchio, nongettare l'imballaggio inutile nei rifiuti solidi domestici.
Consegnare gli elementi d'imballaggio superflui agli apposti centri di raccolta, per il loro riciclaggio.
Garanzia
In anni paese sono valide le condizioni di garanzia pubblicate alla nostra società di vendita competente. Nel periodo di garanzia, ripariamo Gratisamente eventuali guasti all'apparecchio, se causati da un difetto di materiale o di fabbricazione.
Nel caso previsto alla garanzia, rivolgersi con gli accessori e il documento di acquisto al proprio rivenditore, oppure al più vicino centro di assistenza clienti autorizzato.
La casa produttrice non riconisce la garanzia in caso d'impiego di filtri diversi dai filtri originali Karcher.
Preparazione dell'apparecchio all'uso ① - ⑧
①Aprière le due chiusure (girare in senso orario) ed estrarre il gruppo motore dal serbatoio rifiuti.
② Spingere le due ruote nella sede, finché s'innestano.
Spingere le due rotelle pivotanti nella sede, finché s'innestano.
③ Infilare il supporto per gli accessori, finché s'innesta.
45 Per l'aspirazione a secco, montare il sacchetto-filtro di carta.
⑥ Collocare la carcassa del motore sul serbatoio rifiuti e chiudere (ruotare le chiusure in senso antiorario fino all'arresto).
Collegaregliaccessori
7 Inserire il tubo flessibile di spruzzo-aspirazione, finché s'innesta.
infilare il giunto del tubo flessibile di spruzzo e farlo innestare.
8) Inserire l'accessorio desiderato sul tubo flessibile di spruzzo-aspirazione o sul tubo rigido di aspirazione. Event. arrestare.
Avverenza: dal rispetto impiego dipende la scelta di altri accessori da montare. Leggere a tal fine il capitolo seguente in queste istruzioni per l'uso.
Ecco come operare con l'apparecchio
Pulitura a umido moque tte/superfici dure
(Spruzzare il detergente e aspirarlo in una sola operazione)
Attenzione: non pulire pavimenti a parquet (l'umidità cui po penetrare e danneggiare il pavimento).
Accessoriness
- tubo flessibile di spruzzo-aspirazione con impugnatura,
- tubi rigidi di aspirazione (p. es. per la pulizia del pavimento),
- bocchetta per spruzzo-estrazione senza elemento per superfici dure, per le moquette,
- bocchetta per spruzzo-estrazione con elemento per superfici dure, per lavorare sulle superfici dure.
Preparazione della soluzione detergente
Attenzione: per prevenir danni alla salute e danni materiali, si prega di osservare tutte le istruzioni accluse ai detergenti utilizzati.
Eliminazione degli acari:
per l'eliminazione degli acari consigliamo il
nosto detergente Mitex RM 765, sviluppato esclusivamente per quello scopo. A seconda del tipo di tessuto, è dimostrato che gli acari vengono eliminati per 6 - 9 mesi.
Per lavare si prega di utilizzato solo il detergente originale Karcher RM 519. Questo detergente è idoneo per tutti i processi di lavaggio di tessuti.
Sciogliete la metà della confezione prova acclusa (oppure 1/2 misurino di RM 519) in 5l di acqua e versare esta soluzione nel serbatoio del detergente.
Iniziare il lavoro
■ Vuotare il serbatoio rifiuti,
Lavorare sensa sacchetto-filtro di carta,
Inserire il serbatoio del detergente,
■ Collocare il gruppo motore sul serbatoio rifiuti e chiudere,
Infilare la spina di alimentazione in una presa,
Accendere la turbina di aspirazione,
Accendere la pompa di spruzzatura,
Attenzione: quando il serbatoio del detergente è vuoto, spegnete la pompa di spruzzo (altrimenti la pompa può subire danni). Quando non lavorate con la pompa è opportuno spegnerla con l'interruttore ACCESO/SPENTO.
Per spruzzare, premere e mantenere premuto il pulsante sull'impugnatura.
Poggiare la bocchetta per spruzzo-estrazione sul pavimento e lavorare andando indietro, pulire i pavimenti a piastrelle meglio in senso diagonale alle fughe.
Consigli per la pulizia
Per le superfici molto sporche, spruzzare sostanto e fare reagire il detergente per 5-10 minuti.
Lavare di nuovo la moquette alla fine del lavoro con acqua pulita, per eliminare residui di detergente. Dopo la pulitura farla asciugare completamente, prima di calpestarla.
- Ottenete un risultato di lavaggio migliorie impiegando acqua calda (fino a max. 50^ ).
- Dop la pulizia a umido il rivestimento tessile dovrebbe essere impregnato, per evitare che si sporchi di nuovo rapidamente. Per quello scopo consiglio il nostro prodotto Care Tex RM 762 con azione impregnante antimacchia e antistatica.
Fine del lavoro
Spagnere la pompa di spruzzatura,
Spagnere la turbina di aspirazione,
■ Vuotare il serbatoio del detergente.
Avverenza: quando si estraie il serbatoio del detergente, dal serbatoio potrebbe gocciolare liquido in precedenza aspirato.
Quando si separano i tubi rigidi e le bocchette è possibile una fuoruscita d'acqua.
Lavare i tubi di spruzzatura nell'apparecchio:
Riempire il serbatoio detergente con circa 1 litro di acqua pulita.
Tenere la bocchetta sopra lo scolo e accendere la pompa di spruzzatura finché l'acqua è uscita tutte.
Sfilare la spina di alimentazione,
■ Vuotare il serbatoio rifiuti, se necessario lavare e asciugare all'interno.
Aspirazione a umido (moquette/superfici dure)
(per aspirare liquidi)
Per aspirare umidità o liquidi utilizzare la bocchetta di nebulizzazione per esterni.
9 Se si utilizes una bocchetta per fughe: Applicare e bloccare l'adattatore per aspirazione di liquidi/a secco. Applicare la bocchetta per fughe diretamente sull'adattatore.
Iniziare il lavoro
Estrarre il serbatoio del detergente,
■ Vuotare il serbatoio dei rifiuti,
Lavorare sensa sacchetto-filtro di carta,
Collocare gruppo motore sul serbatoio rifiuti e chiudere,
Infilare la spina di alimentazione in una presa,
Accendere la turbina di aspirazione.
Durante il lavoro
Quando il serbatoio rifiuti è piano, l'apparecchio si spegne automaticamente.
Avvertenza: escludere la turbina di aspirazione con l'interruttore quando l'apparecchio si ferma, altrimenti aprendero l'apparecchio la turbina di aspirazione alla sua nuova in funzione.
Fine del lavoro
Spagnere la turbina di aspirazione,
■ Sfilare la spina di alimentazione,
Svuotare il serbatoio rifiuti, se necessario sciacquarlo internamente e far asciugare
Se sono stati aspirati liquidi appiccicosi:
Lavaregliaccessorifarliasciugare.
Aspirazione a secco (moquette/superfici dure)
(per aspirare sporco fine o grosso)
⑨ Usare l'adattatore per aspirazione di liquidi/a secco. Introduire l'adattatore sulla maniglia o il tubo di aspirazione, ruotare la leva di blocco e serrarla.
Scegliere l'accessorio desiderato e introdurlo sui tubi di nebulizzazione-aspirazione o direttamente sull'adattatore.
Leva di commutazione sul symbolo seguente per aspirare superfici dure.
Leva di commutazione sul symbolo seguente per aspirare moquette.
Iniziare il lavoro
Estrarre il serbatoio del detergente,
■ Vuotare il serbatoio rifiuti, se necessario lavare e asciugare all'internalo,
Gli accessori (tubo flessibile e tubi rigidi) all'interno dovrebbero essere asciutti, per evitare che s'incollino.
■ Aspirazione di sporcia fine asciutta: insereire il sacchetto-filtro di carta (vedi capitolo «Eseguire regolarmente»).
Avvertenza: nell'aspirazione di sporcizia grossa o di oggetti aguzzi, il sacchetto-filtro di carta può subire danni.
■ Aspirazione di sporcizia grossa asciutta: Lavorare senza sacchetto-filtro di carta,
■ Collocare il gruppo motore sul serbatoio rifiuti e chiudere,
Infilare la spina di alimentazione in una presa,
Accendere la turbina di aspirazione,
Regolare la potenza di aspirazione per mezzo del regolatore a cursore sull'impugnatura.
Durante il lavoro
Nel lavoro con il sacchetto-filtro di carta
Vuotareilserbatoiro rifiuti quandepiano.
Quando il sacchetto-filtro di carta è piano
L'indicatore di riempimento filtering cambia a lucer rossa. Inserire un nuovo sacchetto-filtro di carta (vedi capitolo «Eseguire regolarmente»).
Terminate il lavoro
Spagnere la turbina di aspirazione,
Sfilare la spina di alimentazione.
Se si lavora alla sacchetto-filtro di carta
Svuotare il serbatoio rifiuti.
Eseguire regolarmente
Cambiare il sacchetto-filtro di carta
(Codice di ordinazione N^ 6.904-143)
Spagnere l'apparecchio,
Aprière le due chiusure (girare in senso orario) e togliere il gruppo motore dal serbatoio rifiuti. ①
Estrarre il sacchetto-filtro di carta dal serbatoio e chiuderlo.
Inserire il nuovo sacchetto-filtro di carta.④⑤
Collocare il gruppo motore sul serbatoio rifiuti e chiudere (girare le chiusure in senso antiorario fino all'arresto). 6
Pulire ilhetto piano plissettato
Quando la potenza di aspirazione si riduce:
Spagnere l'apparecchio,

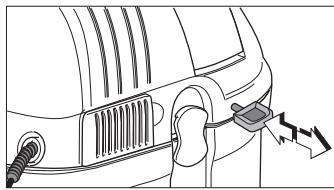

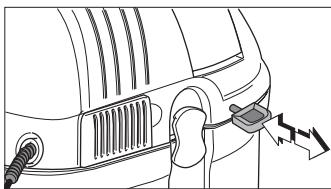

■ Tirare più volte il pomello per la vibrazione filtrato.
Ogni tanto (dipende dal grado di sporco):

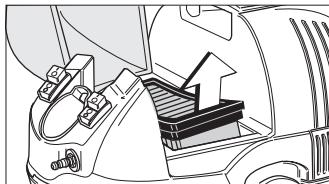

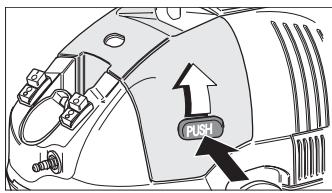

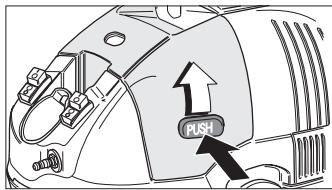

Premere il pulsante e aprire il vano delchio.

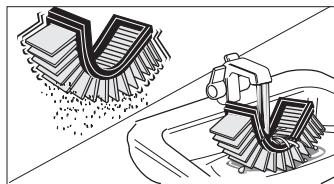

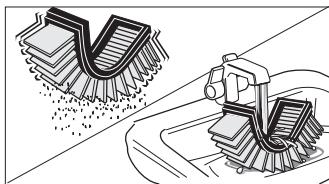

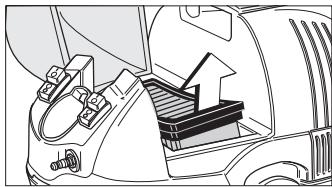

Estrarre il filtro piano plissettato e batterlo,
oppure
Se lo sporco non si stacca, lavare il filtrto除去 l'acqua corrente e farlo asciugare,
In caso di sporco resistente,ambiare il filtropiano plissettato.
Controllare/cambiare il filtro piano plissettato
(Codice di ordinazione N^ 6.414-498)
Controllare regolarmente il filtro piano plissettato per accertare eventuali danni. Se il filtro piano plissettatto è danneggiato, delve essere subito sostituito, altrimenti il motore più subire danni.

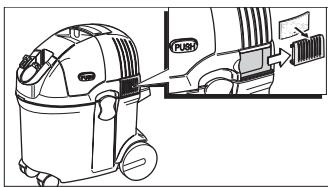

Cambio del microfiltro igiene
(Codice di ordinazione N^ 6.904-143)
Dopogni cinqueambi del sacchetto-filtro di carta, dovrebbe essere cambiato aniche il microfiltro igiene. Se necessarioanche prima.
Spingere il coperchio verso dietro,
■ Agganciare il microfiltro igiene nel coperchio e inseire unitamente.

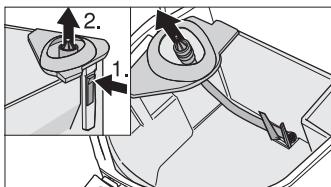

Controllo e pulizia degli accessori
Controllare regolarmente i seguenti accessori, per accertare eventuale sporciazza, otturazioni e danni:
- tutte le bocchette di aspirazione e spruzzo,
- il tubo flessibile di spruzzo-aspirazione con impugnatura,
- i tubi rigidi di aspirazione,
- labbro di gomma e le setole dell'elemento per superfici dure,
- filtr di aspirazione nel serbatoio detergente.
- Le parti 1 e 2 devono essere mobili.
- Se necessario, lavare gli accessori con acqua.
Pulizia dell'apparecchio
Riempire il serbatoio detergente con circa 1 litro di acqua pulita.
- Tenere la bocchetta per spruzzo-estrazione in un recipiente sufficientemente grande o nella vasca.
Accendere la pompa di spruzzatura e far sciacquare l'apparecchio con acqua pulita finché è uscita tutte.
Accendere la turbina di aspirazione e aspirare l'acqua spruzzata per pulire i tubi rigidi di aspirazione.
Svuotare il serbatoio rifiuti, sciacquare il serbatoio rifiuti e gli accessori e far asciugare.
Conservazione dell'apparecchio
Infilare gli accessori nell'apposto supporto.
- Avvolgere il cavo di alimentazione e il tubo flessibile di spruzzo-aspirazione e deporli intornoagli accessori.
Avvertenza: per sbloccare il giunto del tubo flessibile di spruzzo-aspirazione, comprere le due parti del corpo ed estrarre il giunto.
Dati tecnici
| Alimentazione | 230 - 240 V | |
| 1~50/60 Hz | ||
| Fusibile (inerte) | 10 A | |
| Potenza (turbina di aspirazione) | ||
| Pmax | 1400 | Watt |
| Pnomin | 1200 | Watt |
| Volume d'aria | 74 | l/s |
| Depressione | 200 | mbar |
| Volume di aspirazione liquidi | 11 | I |
| Volume sacchetto-filtro di carta | 12 | I |
| Quantità spruzzata | 1 | l/min |
| Volume acqua pulita | 5 | I |
| Volume acqua sporca | 6 | I |
| Lunghezza | 370 | mm |
| Larghezza | 290 | mm |
| Altezza | 470 | mm |
| Peso ca. | 7 | kg |
| Attacco accessoriø | 35/60 | mm |
| Livello di pressione acustica | 77 | dB(A) |
| Tipodi protezione | II | |
Cavo di alimentazione:
Lunghezza 5 m
Tipo H 05VV-F2x1
Eliminazione in proprio degli inconvenienti
Attenzione: pericolato causato da corrente elettrica. Prima di qualsiasi lavoro ai componenti elettrici, sfilare la spina di alimentazione.
| Inconveniente | Causa | Eliminazione |
| L'appareccchio non va in funzione | Manca tensione elettrica. | Controllare fusabile di rete, cavo, spina e presa e, se necessario,fare sostituire da un elettricista. |
| L'appareccchio si spegne | Durante l'aspirazione liquidi: livello acqua troppo alto nel serbatoio, l'aspiratore si spegne automaticamente. | Premere l'interruttore I/O, vuotare il serbatoio. |
| La potenza di aspirazione si riduce | Sacchetto-filtro di carta,filtrato piano plissettato,ugello, tubo flessibile o rigido di aspirazione otturati;indicatore di livello su «rosso».Sacchetto-filtro di carta o serbatoio rifiuti pieno.Filtro piano plissettato assente,oppure non collocato correttamente. | Controllare e pulire,se necessario.Cambiare sacchetto-filtro di carta o vuotare il serbatoio rifiuti.Collocare correttamente il filtrato piano plissettato. |
| Fuoriuscita di polvere durante l'aspirazione | Tubo flessibile di aspirazione non collegato correttamente.Filtro piano plissettato assente,non collocato correttamente o difettoso. | Collegare correttamente il tubo di aspirazione.Inserire correttamente il filtrato piano plissettato,o Cambiarlo. |
| Durante l'aspirazione liquidi: fuoriuscita di acqua | Galleggiante bloccato.Interruttore a galleggiante difettoso. | Fare controllare dal rivenditore specializzato. |
| La pompa di spruzzatura non funziona | Tensione elettrica assente. | Controllare fusabile di rete,cavo,spina e presa. |
| La pompa di spruzzatura funziona,ma non esce acqua | Serbatoio del detergente vuoto.Filtro di aspirazione otturato.Serbatoio del detergente non collocato in posizione corretta nell'apparechio.Otturazione nell'apparechio o nell'accessorio. | Riempire il serbatoio del detergente.Pulire il filtrto di aspirazione.Collocare correttamente il serbatoio del detergente.Staccare il giunto del tubo di spruzzatura e verificare se la pompa spruzione,se affirmativo,controlare l'accessorio; negativo,fare controllare dal servizio assistenza clienti. |
| L'accessorio non spruzzza | Bocchetta otturata.Tubi rigidi o tubo flessibile di spruzzo-aspirazione otturati. | Pulire la bocchetta.Controllare i giunti ad innesto, event. pulirei tubi rigidi o il tubo flessibile di spruzzo-aspirazione. |
Se non fosse possibile eliminare l'inconveniente con gli interventi qui consigliati, rivolgersi al proprio servizio assistenza clienti Karcher, che è ben disposto a prestare il suo aiuto.
PpOBepa n uHHeBe np6oPa
PeIOBnTO npOBepaBaJte Da IIN cy CJeIeHn DeIOBn npIbopa 3anpIbAHN, 3aeyIbEHn IIN OwTeHEn:
CBEYCINCHECANHUNIENCANHUNE3a npckahe
- yCINCHO UpeBO 3a npCKaHbe ca pyKoXBaTOM
- YCINCHEUEBN
- Гумени Настави и Длиачице Наставka 3a.Чишени Тьрдх Повшина
-yncnHΦnItep y nocydn 3a cpecdTbO 3a cnshnebe.
-Делови 1и 2 Морajу 6иTN nokpeTlbuBn.
■ДeJOBE no nOtpe6n OpePte uIN uCpePte BOJOM.
Uybahe anapata
KaicpepaHnHyHaunHy3aMOKpo ounhhe (caroBn/Tbprne nobpunHe):
Y nocyu 3a cpeicbo 3a chuHHe HanyHnTe oko 1 nItap uNCTe BOJe.
TeMeIbIto IcnepeIte anapaT, y Ty Cbpyx NCTOBpeMeHO IpckajTe yCncabajTe ha jeiHOM MeCTy DOK CE He NOTPOSh YnCTa BOda.
Icnpa3HnTe cnpemHnK 3a npJbawTnHy, npema nOpTeBra IcnpeTe n OcyuHnTe.
Icnpa3HnTe,ncpePte n ocuynte nocydy 3a cpeDCTBO 3a nnnehe.
Kaç CTe paʌnʌy haunHy 3a Mokpo yncabAbe:
Icnpa3HnTE cnpemHnK 3a npbabHTnHy, npema notpe6n ra nCnepnTe nOcyuHnTe.
KaC tyeucabaiJienbHBe TeuHOCTN:
Plakani salocità filtrà tiriðana
Kad uzskoanas spjas kiust vajakas:
Izlsdziietierici.
Vairakas reizes pavelciet slcdzi filtra izoeməanai.
Laiku pa laikam (atkaribâ no netirumu daudzuma):
Piespiediet slcdzi un atveriet filtra vietu.
I zoemiet plakani salocito filtru un izdauziet to.
vai,
Ja netirumi neataldas, plakani salocito filtru iztriet zem tekoba udens un iaujiet tam noput.
