| Typ produktu | Vysavač na vodu a prach |
| Značka | KARCHER |
| Model | DS 5.800 WATEFILTER |
| Jmenovitý výkon | 900 W |
| Napájecí napětí | 220-240 V ~ 50/60 Hz |
| Kapacita vodní nádrže | 1,7 l |
| Hmotnost (bez příslušenství) | 7,5 kg |
| Hladina akustického tlaku | 66 dB(A) |
| Jmenovitý průměr příslušenství | 35 mm |
| Třída HEPA filtru | H12 (podle EN 1822) |
| Filtrační systém | Vodní filtr + mezifiltr + HEPA filtr |
| Použití | Suché vysávání a malé množství kapaliny |
| Zvláštnosti | Vhodné pro alergiky (zadržení 99,9 % částic) |
| Včetně příslušenství | Podlahová hubice s přepínačem, štěrbinová hubice, kartáčová hubice na polštáře, sací hadice, teleskopická trubka |
| Volitelná výbava | Turbokartáč (ref. 4.130-177.0) |
Často kladené otázky - DS 5.800 WATEFILTER KARCHER
Dotazy uživatelů ohledně DS 5.800 WATEFILTER KARCHER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vysavač na mokré a suché ve formátu PDF zdarma! Najděte svůj návod DS 5.800 WATEFILTER - KARCHER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. DS 5.800 WATEFILTER značky KARCHER.

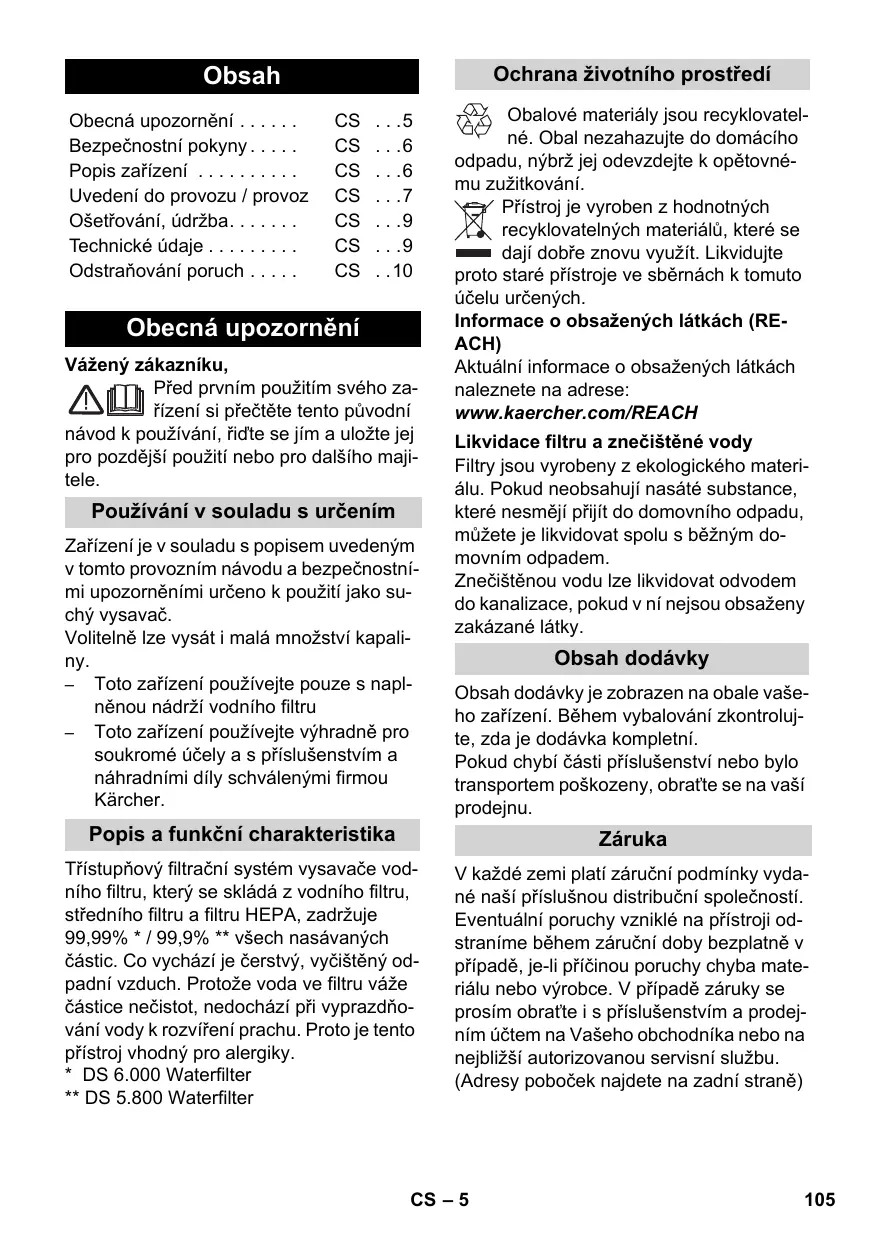

NÁVOD K OBSLUZE DS 5.800 WATEFILTER KARCHER
| Obecná upozornění ..... | CS ...5 |
| Bezpečnostní pokyny ..... | CS ...6 |
| Popis zařízení ..... | CS ...6 |
| Uvedení do provozu / provoz | CS ...7 |
| Ošetřování, údržba. ..... | CS ...9 |
| Technické údaje ..... | CS ...9 |
| Odstraňování poruch ..... | CS ..10 |
Obecná upozornění
Vážený zákazníku,
Před prvním použitím svého za- řízení si přečtěte tento původní návod k používání, říd'te se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.
Používání v souladu s určením
Zařízení je v souladu s popisem uvedeným v tomto provozním návodu a bezpečnostními upozorněními určeno k použití jako suchý vysavač.
Volitelně lze vysát i malá množství kapaliny.
- Toto zařízení používejte pouze s naplněnou nádrží vodního filtru
- Toto zařízení používejte výhradně pro soukromé účely a s příslušenstvím a náhradními díly schválenými firmou Kärcher.
Popis a funkční charakteristika
Třístupňový filtrační systém vysavače vodního filtru, který se skládá z vodního filtru, středního filtru a filtru HEPA, zadržuje 99,99% * / 99,9% ** všech nasávaných částic. Co vychází je čerstvý, vyčištěný odpadní vzduch. Protože voda ve filtru váže částice nečistot, nedochází při vyprazdňování vody k rozvíření prachu. Proto je tento přístroj vhodný pro alergiky.
* DS 6.000 Waterfilter
** DS 5.800 Waterfilter
Ochrana životního prostředí
Obalové materiály jsou recyklovatelné. Obal nezahazujte do domácího lu, nýbrž jej odevzdejte k opětovné-žitkování.
Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte proto staré přístroje ve sběrnách k tomuto účelu určených.
Informace o obsažených látkách (REACH)
Aktuální informace o obsažených látkách naleznete na adrese:
Likvidace filtru a znečištěné vody
Filtry jsou vyrobeny z ekologického materi- álu. Pokud neobsahují nasáté substance, které nesmějí přijít do domovního odpadu, můžete je likvidovat spolu s běžným do- movním odpadem.
Znečištěnou vodu lze likvidovat odvodem do kanalizace, pokud v ní nejsou obsaženy zakázané látky.
Obsah dodávky
Obsah dodávky je zobrazen na obale vašeho zařízení. Během vybalování zkontrolujte, zda je dodávka kompletní.
Pokud chybí části příslušenství nebo bylo transportem poškozeny, obrat'te se na vaší prodejnu.
Záruka
V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Eventuální poruchy vzniklé na přístroji odstraníme během záruční doby bezplatně v případě, je-li příčinou poruchy chyba materiálu nebo výrobce. V případě záruky se prosím obraťte i s příslušenstvím a prodejním účtem na Vašeho obchodníka nebo na nejbližší autorizovanou servisní službu.
(Adresy poboček najdete na zadní straně)
Oddělení služeb zákazníkům
Budete-li mít otázky nebo v případě poruchy Vám naše zastoupení KÄRCHER rádo pomůže.
(Adresy poboček najdete na zadní straně)
Objednávka náhradních dílů a zvláštního příslušenství
Výběr nejčastěji vyžadovaných náhradních díků najdete na konci návodu k obsluze.
Náhradní díly a příslušenství dostanete u Vašeho prodejce nebo na pobočce KÄRCHER.
(Adresy poboček najdete na zadní straně)
Bezpečnostní pokyny
- Toto zařízení není určeno k tomu, aby je používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a/nebo znalostmi, pokud ne ně nebude dohlížet osoba odpovědná za jejich bezpečnost a nepoučí je o tom, jak se má zařízení používat. Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.
- Při delších provozních přestávkách vypněte hlavní vypínač / spínač přístroje nebo přístroj odpojte od zdroje napětí.
⚠️ Elektrické připojení
Přístroj zapojujte pouze na střídavý proud. Napětí musí být shodné s údaji o napětí na typovém štítku přístroje.
⚠️ Nebezpečí úrazu elektrickým proudem
Zástrčky a zásuvky se nikdy nedotýkejte mokrýma rukama.
Sítovou zástrčku neodpojuje ze zásuvky taháním za síťový kabel.
Před každým použitím přístroje zkontrolujte, zda napájecí vedení a zástrčka nejsou poškozeny. Poškozené napájecí vedení je nutné nechat neprodleně vyměnit autorizovanou servisní službou, resp. odborníkem na elektrické přístroje.
Abyste zabránili úrazům vlivem el. proudu, doporučujeme používat zásuvky s předřazeným proudovým chráničem (jmenovitá hodnota síly proudu vypínacího mechanismu max. 30 mA).
⚠️ Nebezpečí!
V kontaktu s nasávaným vzduchem může u určitých látek dojít ke tvorbě explozivních par či směsí.
– výbušné nebo hořlavé plyny, tekutiny a prach (reaktivní prach)
- reaktivní kovový prach (např. hliník, hořčík, zinek) ve spojení se silně alka-lickými a kyselými čisticími prostředky
– nezředěné silné kyseliny a louhy
- organická rozpouštědla (např. benzin, ředidla barev, aceton, topný olej).
Kromě toho mohou tyto látky způsobit nežádoucí škody na materiálu přístroje.
Popis zařízení
→ Ilustrace najdete na rozklá-dací stránce 4
1 Sítový kabel se zástrčkou
2 Hlavní spínač EIN/AUS (ZAP/VYP)
3 Poklop nástroje
4 Držadlo
5 Otvírací tlačítko pro poklop nástroje
6 Kapalný odpěňovač (foam stop)
7 Hubice na čalounění
8 Odkládací místo pro podlahovou trysku
9 Poklop jako příslušenství
10 Uložení příslušenství
11 Hubice na štěrbiny
12 Výfukový poklop pro filtr HEPA
13 Filtr HEPA
14 Nádrž vodního filtru
15 Odrazná deska
16 Víko nádrže vodního filtru
17 Pomocný filtr
18 Sací hubice na čištění koberců a podlah, přepínatelná
19 Odblokování za účelem změny polohy teleskopické sací trubky
20 Teleskopická sací trubka
21 Šoupátko pro unikající vzduch
22 Rukojet'
23 Sací hadice
U přístroje 1.195-202.0 je navíc součástí dodávky
24 Podlahová hubice turbo
Uvedení do provozu / provoz
Pozor! Je povoleno používat zařízení při naplněné vodní nádrži pouze ve vodo-rovné poloze. Při instalaci přístroje musí být vyprázdněna vodní nádrž, jinak může dojít k poškození podlahy.
Pozor! Pokud při zapnutí přístroje vypne síťová pojistka, mohou být důvodem jiné elektrické přístroje připojené a zapnuté ve stejném okruhu. V tom případě nastavte před zapnutím přístroje nejnižší výkon. Pak můžete výkon zvýšit. Jištění sítě viz část „Technické údaje“.
Důležité upozornění! Přístroj se automaticky vypne v případě rizika přehřátí. Vypněte přístroj a vytáhněte síťovou zástrčku. Vyměňte filtr HEPA. Po odstranění poruchy nechte přístroj vychladnout nejméně po dobu 1 hodiny, následně je přístroj opět připraven k použití.
Připojení příslušenství
Obrázek 1
→ Připojte sací hadici k přístroji.
→ Spojte rukojeť a teleskopickou sací trubku a nasad’te podlahovou hubici.
Obrázek 2
→ Stiskněte odblokování a vnitřní trubku vytáhněte popř. zasuňte na požadovanou délku.
Upozornění: Teleskopickou sací trubku si nastavte podle své postavy tak, abyste mohli pracovat uvolněně a stát přitom zpříma.
Naplňte nádrž vodního filtru
Pozor!
Nepoužívejte přístroj bez naplněné nádrže vodního filtru!
Při dodání je již vložen střední filtr a nárazová deska. Při plnění dbejte nato, aby byly tyto součásti správně vloženy (viz: SOUČÁST DODÁVKY). Mohou být příčinou špatného sání nebo předčasného selhání středního filtru (viz: UKONČETE PROVOZ).
Obrázek 3
→ Otevřete poklop a vyjměte odpěnovací kapalinu (Foamstop) a nádrž vodního filtru.
Obrázek 4
→ Sejměte víko nádrže vodního filtru a vyjměte nárazovou desku a naplňte nádrž vodního filtru vodou z vodovodu v rozmezí značek MIN a MAX (asi 1,7 l)!
Obrázek 5
→ Do nádrže vodního filtru přidejte obsah uzavíracího víčka kapalného odpěňovače (foam stop).
Upozornění: Fungování vysavače je založeno na zvíření nasávaného vzduchu ve vodním filtru. Přitom se ve vodní lázni shromažďují nasávané částice a zbytky čisticího prostředku z podlahových krytin. Za určitých okolností to může vést ke vzniku pěny. Aby se tomu zabránilo, musíte do vodní lázně přidat jedno víčko odpěnovací kapaliny. Mírná tvorba pěny při provozu je normální a nemá to vliv na funkčnost.
Obrázek 6
→ Upozornění: Vodu laskavě doplňujte teprve poté, co její hladina v nádrži během práce poklesne pod značku „MIN”. Nasadťe nárazovou desku a opět přiložte víko nádrže vodního filtru. Nádrž vodního filtru zcela nasadťe do přístroje.
Začněte s prací
Obrázek 7
→ Vytáhněte síťový kabel zcela ze zařízení.
Obrázek 8
→ Zastrčte zástrčku přístroje do zásuvky.
→ Zařízení zapněte stisknutím hlavního vypínače (zap / vyp).
Pozor!
Nevysávejte velká množství práškovitých látek, jakými je kakao, mouka, prací prášek, pudinkový prášek apod.!
Práce s podlahovou hubicí
Vysávání tvrdých ploch
Obrázek 9
→ Nohou stlačte přepínač na pracovní hubici. Proužky kartáče na spodní straně pracovní hubice se vysunou
Vysávání koberců
Obrázek 10
→ Nohou stlačte přepínač na pracovní hubici. Proužky kartáče na spodní straně pracovní hubice se zasunou.
Upozornění: Díky vysokému konstantnímu sacímu výkonu přístroje se mohou sací hlavy při práci ke kobercům, čalouněním, atd. pevně přisát. V tomto případě použijte šoupátko únikového vzduchu ke snížení sacího výkonu. Po použití jej opět uzavřete.
Práce se štěrbinovou hubicí a hubicí na čalounění
Upozornění: Štěrbinová hubice a hubice na čalounění jsou uloženy uvnitř zařízení. Obrázek 11
→ Při práci otevřete poklop příslušenství a vyjměte požadovanou hubici.
Štěrbinová hubice
na hrany, štěrbiny, topná tělesa a těžko přístupné oblasti.
Hubice na čalounění
pro vysávání čalouněného nábytku, záclon, matrací aj.
Podlahová hubice turbo
* v závislosti na vybavení
Obrázek 12
→ Podlahová hubice turbo
(Objednací č. 4.130-177.0)
Kartáčování a vysávání v jednom pracovním kroku.
Zvlášte vhodné pro vysávání zvířecích chlupů a vysávání koberců s dlouhým
vlasem. Pohon kartáčového válce se provádí pomocí proudu vzduchu. Elektrické připojení není potřeba.
Odstavná poloha
Obrázek 13
→ K vypnutí zařízení stiskněte hlavní vypínač (zap /vyp).
Obrázek 14
→ Podlahovou hubici odkládejte při přestávkách v práci do vybrání v zařízení.
Ukončení provozu
Obrázek 13
→ Přístroj vypněte a síťovou zástrčku vytáhněte ze zásuvky.
Obrázek 15
→ Lehkým zatažením za napájecí kabel, se kabel automaticky zatáhne do přístroje.
Čištění systému vodního filtru
Pozor!
Po každém použití vypláchněte nádrž vodního filtru, víko filtru a nárazovou desku pod tekoucí vodou a nechte je uschnout. Dbejte na řádně vyčištěná vedení nárazové desky.
Obrázek 3
→ Nádrž vodního filtru vyjměte ze zařízení (viz: PLNĚNÍ NÁDRŽE VODNÍHO FIL-TRU).
Obrázek 16
→ Sejměte víko z nádrže a vyjměte odraznou desku.
→ Vyprázdněte nádrž vodního filtru.
→ Opláchněte víko, nárazovou desku a nádrž vodního filtru pod tekoucí vodou a nechat je uschnout.
Obrázek 17
→ Střední filtr vyčistěte/opláchněte, je-li potřeba.
(viz: OŠETŘOVÁNÍ, ÚDRŽBA)
Pozor!
Všechny části vodního filtru musí před montáží důkladně vysušené!
Přeprava, uchovávání
Pozor!
Před odložením přístroje zajistěte, aby se v nádrži vodního filtru nenacházela voda a aby byly všechny části systému vodního filtru suché.
→ Při přepravě držte přístroj za úchyt a skladujte jej v suchých místnostech.
Obrázek 20
→ Při uskladnění je možné přístroj uložit ve svislé poloze. Na spodní straně přístroje se navíc nachází parkovací pozi-ce pro podlahovou hubici.
Ošetřování, údržba
⚠️ Nebezpečí!
Než začnete provádět jakoukoliv péči nebo údržbu, zařízení vypněte a vytáhněte zástrčku ze sítě.
Vyčistěte / vyměňte pomocný filtr
Upozornění: Střední filtr čistěte při běžném používání nejméně každých 8 týdnů, v případě poklesu sací síly i dříve.
K čištění používejte běžné houby z měkkého materiálu určené pro domácnost, abyste předešli poškození povrstvených lamel.
Obrázek 17
→ Jednotlivé lamely pomocného filtru čistěte houbou pod tekoucí vodou.
→ Filtr nechte zcela vyschnout.
→ Při běžném používání vyměňte pomocný filtr po 12 měsících, v případě potřeby i dříve.
Upozornění: Pomocný filtr je třeba likvidovat v tříděném odpadu.
Čištění zařízení a příslušenství
⚠️ Nebezpečí!
Nepoužívejte abrazivní čisticí prostředky, čističe na sklo nebo víceúčelové čističe! Přístroj nikdy nesmíte ponořit do vody.
Obrázek 18
→ Sací hadici a rukojeť lze za účelem čištění rozebrat.
→ Zkontrolujte příslušenství, zda není ucpané, v případě potřeby je vyčistěte. K čištění podlahové hubice se nesmí použít voda.
Vyčistěte podlahovou hubici turbo
* v závislosti na vybavení
Vlasy navinuté na kartáčový válec oddělte nůžkami podél řezné hrany, a pak odsajte pomocí štěrbinové hubice.
Výměna filtru HEPA
Upozornění: Chcete-li zajistit optimální výkon a fungování přístroje, musíte filtr vyměnit nejpozději po 12 měsících. V případě poškození nebo silného znečištění jej vyměňte dříve.
Pozor!
Filtr HEPA nemyjte!
→ Sejměte výfukovou klapku.
Obrázek 19
→ Vyjměte filtr HEPA.
→ Nový filtr HEPA vložte tak, aby došlo k jeho aretaci patrné na základě "ZA-KLAPNUTÍ".
→ Kryt opět nasad'te tak, aby bylo slyšet "ZAKLAPNUTÍ".
Technické údaje
| Jmenovité napětí1~50/60 Hz | 220-240 | V |
| Výkon Pjmen | 900 | W |
| Objem plnění nádrževodního filtru | 1,7 | l |
| Hladina akustického tlaku | 66 | dB(A) |
| Hmotnost (bez příslu-šenství) | 7,5 | kg |
| Jmenovitá šířka, příslu-šenství | 35 | mm |
| DS 6.000 Waterfilter |
| DS 6.000 Waterfilter, Mediclean: |
| HEPA filtr třídy H13 dle EN 1822 (stav k 1998) |
| DS 5.800 Waterfilter: |
| HEPA filtr třídy H12 dle EN 1822 (stav k 1998) |
Technické změny vyhrazeny.
Odstraňování poruch
Drobné poruchy můžete odstranit sami s pomocí následujících údajů.
V případě nejistoty se laskavě obraťte na autorizovaný zákaznický servis.
⚠️ Nebezpečí!
Než začnete provádět jakoukoliv péči nebo údržbu, zařízení vypněte a vytáhněte zástrčku ze sítě.
Veškeré opravářské práce na elektrických částech přístroje smí provádět pouze autorizovaný zákaznický servis.
Zařízení nesaje
Přívod proudu je přerušen
→ Vytáhněte síťovou zástrčku a zkontrolujte, zda připojovací kabel a síťová zástrčka nejsou poškozeny.
Slabý / polevující sací výkon
Zapomnělo se na odraznou desku nebo není správně nasazena
→ Nasad'te odraznou desku správně. (viz: PLNĚNÍ NÁDRŽE VODNÍHO FIL- TRU)
Pomocný filtr chybí nebo není správně nasazen
→ Zkontrolujte střední filtr.
Pomocný filtr je znečištěn
→ Filtr vyperte, v případě potřeby nasad'te nový pomocný filtr.
(viz: OŠETŘOVÁNÍ, ÚDRŽBA)
Pomocný filtr je mokrý
→ Nechte pomocný filtr uschnout nebo na-sad'te nový suchý filtr.
(viz: OŠETŘOVÁNÍ, ÚDRŽBA)
Silné pěnění v nádrži vodního filtru
→ Vyměňte vodu a přidejte 1-2 víčka přípravku FoamStop. Zkontrolujte, zda není střední filtr vlhký. V případě potřeby vyčistěte vlhký filtr pod tekoucí vodou a následně nechte vyschnout, nebo použijte nový filtr.
V nádrži vodního filtru je příliš málo nebo příliš mnoho vody
→ Zkontrolujte na nádrži značku MIN / MAX.
Filtr HEPA je znečištěný
→ Vyměňte filtr HEPA. (viz: OŠETŘOVÁNÍ, ÚDRŽBA)
Příslušenství je ucpané
→ Odstraňte ucpání. (viz: OŠETŘOVÁNÍ, ÚDRŽBA)
Šoupátko únikového vzduchu je otevřené na rukojeti
→ Zavřete šoupátko únikového vzduchu. (viz: PRÁCE S PODLAHOVOU HUBI-CÍ)
Poklop přístroje nelze zavřít
Kryt vodního filtru není správně nasazen
→ Nasad'te víko nádrže vodního filtru správně.
Vodní filtr není správně vložen
→ Vyjměte vodní filtr a vložte jej správně do přístroje. (viz: PLNĚNÍ NÁDRŽE VODNÍHO FIL-TRU)
Vsebinsko kazalo
Splošna navodila ..... SL ...5
Varnostna navodila..... SL ...6
Opis naprave .... SL ...6
Zagon / delovanje..... SL ...7
⚠️ Elektrické pripojenie
⚠️ Nebezpečenstvo úrazu elektrickým prúdom
Nikdy sa nedotýkajte siet'ovej zásuvky a vidlice vlhkými rukami.
Siet'ovú zástrčku net'ahajte zo zásuvky za siet'ový kábel.
Nikdy nevysávajte nasledovné látky:
Práce s tryskou na podlahu
→ Vypláchnite nádobu vodného filtra, veko filtra a nárazovú dosku pod tečú-cou vodou a nechajte ich vyschnút.
Obrázok 17
Pred každým ošetrením a údržbou zariadenie vypnite a vytiahnite zástrčku.
Vyčistite podlahovú turbo hubicu
Pred každým ošetrením a údržbou zariadenie vypnite a vytiahnite zástrčku.
→ Skontrolujte vložený filter.
