BRUGSANVISNING DS 5.800 WATEFILTER KARCHER

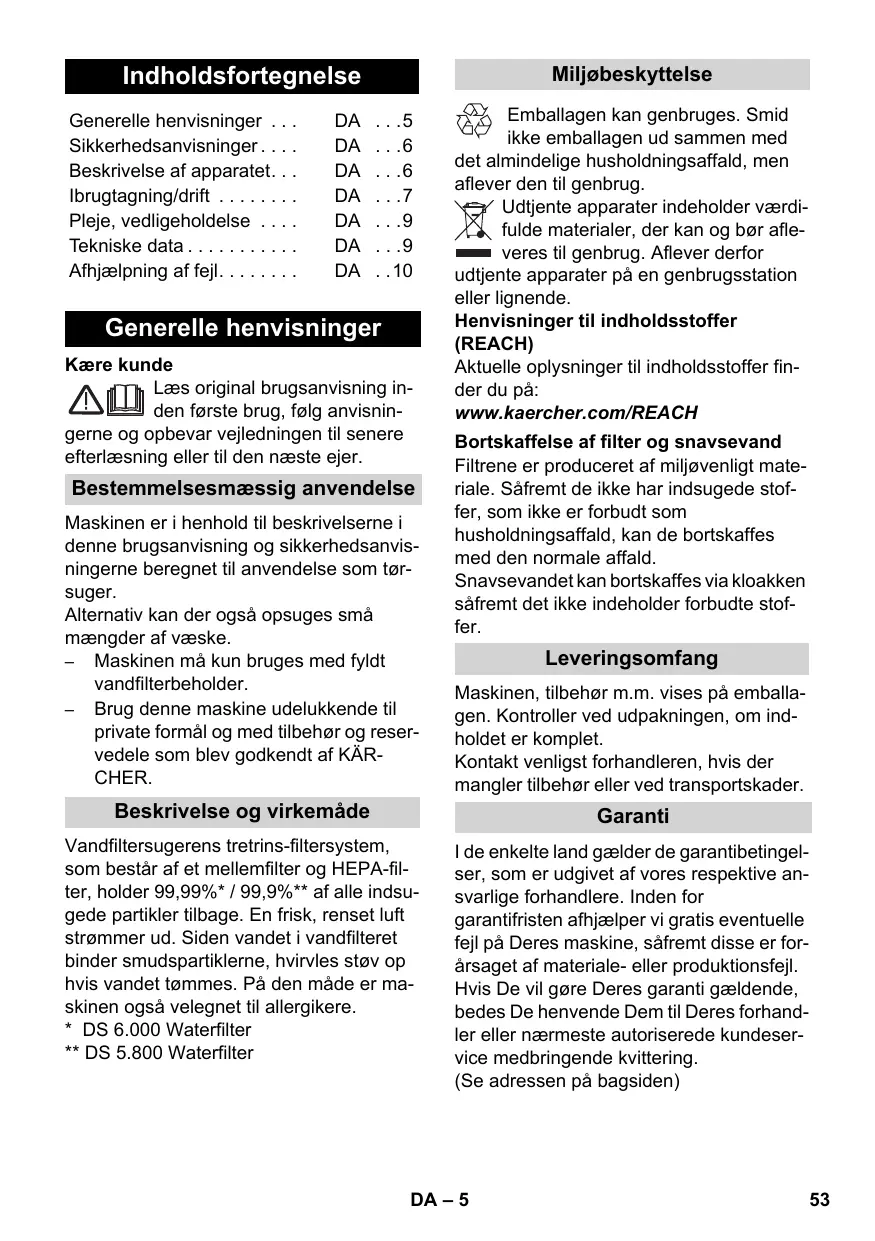

PT – 11 Indholdsfortegnelse Dansk Generelle henvisninger . . . Sikkerhedsanvisninger . . . . Beskrivelse af apparatet. . . Ibrugtagning/drift . . . . . . . . Pleje, vedligeholdelse . . . . Tekniske data . . . . . . . . . . . Afhjælpning af fejl. . . . . . . .

Generelle henvisninger Kære kunde Læs original brugsanvisning inden første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. Bestemmelsesmæssig anvendelse Maskinen er i henhold til beskrivelserne i denne brugsanvisning og sikkerhedsanvisningerne beregnet til anvendelse som tørsuger. Alternativ kan der også opsuges små mængder af væske. – Maskinen må kun bruges med fyldt vandfilterbeholder. – Brug denne maskine udelukkende til private formål og med tilbehør og reservedele som blev godkendt af KÄRCHER. Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug. Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente apparater på en genbrugsstation eller lignende. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer finder du på: www.kaercher.com/REACH Bortskaffelse af filter og snavsevand Filtrene er produceret af miljøvenligt materiale. Såfremt de ikke har indsugede stoffer, som ikke er forbudt som husholdningsaffald, kan de bortskaffes med den normale affald. Snavsevandet kan bortskaffes via kloakken såfremt det ikke indeholder forbudte stoffer. Leveringsomfang Maskinen, tilbehør m.m. vises på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Beskrivelse og virkemåde Garanti Vandfiltersugerens tretrins-filtersystem, som består af et mellemfilter og HEPA-filter, holder 99,99%* / 99,9%** af alle indsugede partikler tilbage. En frisk, renset luft strømmer ud. Siden vandet i vandfilteret binder smudspartiklerne, hvirvles støv op hvis vandet tømmes. På den måde er maskinen også velegnet til allergikere.

• DS 6.000 Waterfilter ** DS 5.800 Waterfilter I de enkelte land gælder de garantibetingelser, som er udgivet af vores respektive ansvarlige forhandlere. Inden for garantifristen afhjælper vi gratis eventuelle fejl på Deres maskine, såfremt disse er forårsaget af materiale- eller produktionsfejl. Hvis De vil gøre Deres garanti gældende, bedes De henvende Dem til Deres forhandler eller nærmeste autoriserede kundeservice medbringende kvittering. (Se adressen på bagsiden) DA – 5

Kundeservice Vores KÄRCHER-afdeling hjælper gerne, hvis De har spørgsmål, eller der er fejl på støvsugeren. (Se adressen på bagsiden) Bestilling af reservedele og ekstratilbehør Et udvalg over de reservedele som bruges meget ofte finder De i slutningen af betjeningsvejledningen Reservedele og tilbehør får du ved din forhandler eller i den KÄRCHER-afdeling. (Se adressen på bagsiden) Sikkerhedsanvisninger Dette apparat er ikke beregnet til brug af personer (inklusive børn) med indskrænkede fysiske, sensoriske eller åndelige evner eller som ikke har erfaringer med brugen og/eller kendskab til brugen, med mindre de er under opsyn af en person som er ansvarligt for deres sikkerhed eller blev anvist i brugen af apparatet. Børn skal være under opsyn for at sørge for, at de ikke leger med apparatet. – Ved længere arbejdspauser skal maskinen afbrydes via hovedafbryderen / kontakten eller netstikket skal trækkes ud. 몇 El-tilslutning Højtryksrenseren må kun sluttes til vekselstrøm. Spændingen skal svare til angivelsen på typeskiltet. Risiko for elektrisk stød Rør aldrig ved netstik og stikkontakt med fugtige hænder. Træk stikkontakten ikke ud af stikdåsen ved at trække i ledningen. Kontroller altid tilslutningsledningen og netstikket for skader, før højtryksrenseren tages i brug. En beskadiget tilslutningsledning skal udskiftes af en autoriseret kundeserviceafdeling/elektriker med det samme.

For at undgå elektriske uheld anbefaler vi, at man anvender stikkontakter med et forkoblet fejlstrømsrelæ (maks. 30 mA nom. udløse-strømstyrke). Risiko De kan danne eksplosive dampe eller blandinger gennem ophvirvling med sugeluften! Efterfølgende stoffer må aldrig suges op: – Eksplosive eller tændelige gas, væsker og støv (reaktive støv) – Reaktive metalstøv (f.eks. aluminium, magnesium, zink) i forbindelse med stærk alkaliske eller sure rengøringsmidler. – Ufortyndede syrer og baser – Organiske opløsningsmidler (f.eks. lakfortynder, benzin, acetone, fyringsolie). Desuden kan disse stoffer angribe de materialer, støvsugeren er fremstillet af. Beskrivelse af apparatet Se hertil figurerne på side 4

DA – 6 Nettilslutningskabel med stik Startknap (TÆND/SLUK) Maskinlåget Bæregreb Åbningstast for maskinlåget Skumfjernelsesvæske (FoamStop) Polstermundstykke Holder til gulvdysen Tilbehørslåg Tilbehørsholder Fugemundstykke Udsugningslåg for HEPA-filter HEPA-filter Vandfilterbeholder Prelplade Dæksel til vandfilterbeholderen Mellemfilter Gulvmundstykke, kan omstilles Åbningsmekanisme til forskydningen af teleskoprøret Teleskopsugerør Fejlluftskyder Håndtag Sugeslange Ved model 1,195-202.0 indeholder leverancen desuden 24 Turbo-gulvdyse Ibrugtagning/drift OBS! Med fyldt vandtank må maskinen kun bruges i vandret tilstand. Inden maskinen stilles op skal vandtanken tømmes, ellers kan gulvet beskadiges. Bemærk! Hvis netsikrigen udløses ved tænding af apparatet, kan årsagen herfor være at andre el-apparater samtidig er tilsluttet til den samme strømkreds og bruges på samme tidspunkt. Indstil i et sådant tilfælde det laveste præstationsniveau på apparatet inden du tænder for apparatet. Derefter kan du vælge et højere præstationsniveau. Netsikring se kapitel "Tekniske data". Vigtig henvisning! Maskinen afbrydes automatisk hvis der er fare for en overophedning. Sluk for maskinen og træk netstikket ud. Udskift HEPA-filteret. Efter rettelsen af fejlen skal apparatet afkøles for mindst 1 time, derefter er apparatet igen klar til brug. Tilslut tilbehøret Figur Slut sugeslangen til maskinen. Forbind håndgrebet med teleskoprøret og sæt gulvdysen på. Figur Tryk på åbnemekanismen og træk røret ud til den ønskede længde. Bemærk: Juster teleskoprøret svarende til din størrelse så du kan arbejde med opret holdning. Fylde vandfilterbeholderen OBS Maskinen må kun anvendes med fyldt vandfilterbeholder! Ved leverancen er mellemfilteret og prelpladen allerede isat. Hold ved påfyldningen øje med at komponenter sidder korrekt i sugeren (se: LEVERINGSOMFANG). De kan være årsagen for en dårlig indsugning eller en tidlig svigt af mellemfilteret (se: AFSLUTTE DRIFTEN). Figur Åbn maskinlåget og tag det skumhæmmende middel (FoamStop) som også vandfilterbeholderen ud. Figur Fjern dækslet fra vandfilterbeholderen, tag prelpladen ud og fyld vandfilterbeholderen med postevand imellem MIN og MAX mærkningen (ca. 1.7 liter)! Figur Der tilsættes et dæksel fyldt med afskumningsvæske (FoamStop) til vandfilterbeholderen. Bemærk: Sugerens funktionsmåde beror på sugeluftens hvirvlende bevægelse i vandfilteret. Herved samles sugestoffer og rester af rengøringsmiddel i vandbadet. Under specielle forhold kan det føre til skumdannelse. For at forhindre skumdannelsen, skal der tilsættes et dæksel med afskumningsvæske til vandbadet. En let skumdannelse under driften er normal og har ingen negativ indflydelse på funktionen. Figur Bemærk: Påfyld venligst vand hvis vandstanden i beholderen under arbejdet synker under mærket „MIN”. Isæt prelpladen og sæt vandfilterbeholderens dæksel tilbage. Sæt vandfilterbeholderen helt ind i maskinen. Starte med arbejdet Figur Træk netkablet helt ud af maskinen. Figur Stik apparatets stik ind i stikdåsen. Tryk på afbryderen (Tænd/Sluk) for at tænde maskinen. OBS Der må ikke opsuges større mængder af pulverstoffer som f.eks. kakao, mel, vaskepulver, budding eller lignende! DA – 7

Arbejde med gulvdysen Parkeringsstilling Sugning af hårde flader Figur Tryk på gulvmundstykkets omskifter med foden. Børsterne på undersiden af gulvmundstykket er kørt ud. Figur Slukke maskinen, tryk hertil tænd/sluk afbryderen. Figur Ved arbejdspauser sættes gulvdysen i maskinens holder. Suge væg til væg-tæpper Figur Tryk på gulvmundstykkets omskifter med foden. Børsterne på undersiden af gulvmundstykket er kørt ud. Bemærk: Pga. maskinens konstante, høje sugeeffekt kan sugedysen ved brug på tæpper, hynder, gardiner osv. suge sig fast. Brug i dette tilfælde fejlluftskyderen til reducering af sugeeffekten. Luk igen efter brug. Arbejde med fugedysen og pudedysen Bemærk: Fugedysen og pudedysen sidder inde i maskinen. Figur Åbn tilbehørslåget og tag den ønskede dyse ud for at starte arbejdet. Fugedyse til kanter, fuger, radiatorer og svært tilgængelige områder. Pudedyse til sugning af polstermøbler, madrasser, gardiner osv. Turbo-gulvdyse

• afhængig af udstyret Figur Turbo-gulvdyse (bestillingsnr. 4,130-177.0) Børste og suge i en arbejdsgang. Især velegnet til at opsuge dyrehår og til at støvsuge tæpper med høj luv. Børstevalsen drives over luftstrømningen. El-tilslutning er ikke nødvendigt.

Efter brug Figur Sluk for apparatet, og træk netstikket ud. Figur Via et let træk i strømledningen trækker den sig automatisk ind i maskinen. Rensning af vandfiltersystemet OBS Efter hvert brug skal vandfilterbeholderen, filterdækslet og prelpladen renses og tørres under flydende vand. Hold herved øje med at prelpladens føringer er rene. Figur Fjern vandfilterbeholderen fra maskinen (se: PÅFYLD VANDFILTERBEHOLDEREN). Figur Fjern dækslet fra beholderen og tag prelpladen ud. Tøm vandfilterbeholderen. Skyl prelpladen og vandfilterbeholderen under flydende vand og lad dem tørre. Figur Rens / skyl mellemfilteret efter behov. (se: PLEJE,VEDLIGEHOLDELSE) OBS Alle vandfilterkomponenter skal tørres inden de monteres igen! DA – 8 Transport, opbevaring OBS Inden maskinen opbevares, skal der sørges for, at der ikke længere er vand i vandfilterbeholderen og at alle vandfilterkomponenter er tørret. Hold apparatet til transport fast på grebet og opbevar det i et tørt rum. Figur Maskinen kan stilles opret til opbevaring. På maskinens bund er en yderligere parkeringsposition til gulvdysen. Pleje, vedligeholdelse 몇 Risiko Før alle service- og vedligeholdelsesarbejder skal maskinen afbrydes og stikket trækkes ud. Rense/udskifte mellemfilteret Bemærk: Ved normal brug bør mellemfiltret rengøres hver 8. uge eller tidligere, hvis sugeevnen reduceres. Til rengøring bruges en gængs husholdingssvamp af blødt materiale for at undgå skader på coatede lameller. Figur Mellemfilterets enkelte lameller renses med svampen under flydende vand. Filteret skal tørres fuldstændigt. Ved normalt brug skal mellemfilteret udskiftes senest efter 12 måneder, eller tidligere efter behov. Bemærk: Mellemfilteret skal bortskaffes i restaffaldet. Rengøring af maskinen og tilbehør 몇 Risiko Undlad at bruge skuremidler, glas- eller universalrengøringsmiddel! Nedsænk aldrig apparatet i vand. Figur Til rengøringen kan sugeslangen og håndtaget tages fra hinanden. Kontroller tilbehøret for tilstopninger og rens om nødvendigt. Der må ikke bruges vand til rengøring af gulvdysen. Rense turbo-gulvdysen

• afhængig af udstyret Adskil opspolede hår i børstevalsen med en saks langs med snitkanten og sug dem så ud med fugedysen. Udskifte HEPA-filteret Bemærk: For at opnå en optimal rengøringseffekt og funktion skal filteret senest udskiftes efter 12 måneder. Ved beskadigelser eller stærk tilsmudsning skal det udskiftes tidligere. OBS HEPA-filteret må ikke vaskes! Fjern udsugningslåget. Figur Fjern HEPA-filteret. Isæt et nyt HEPA-filter således, at det går i hak med et "KLIK". Sæt afdækningen tilbage igen så det går i hak med et "KLIK". Tekniske data Mærkespænding 1~50/60 Hz 220-240 V Ydelse Pnom. 900 W Påfyldningsmængde vandfilterbeholder 1,7 l Lydtryksniveau 66 dB(A) Vægt (uden tilbehør) 7,5 kg Nominel bredde, tilbehør 35 mm DS 6.000 Waterfilter DS 6.000 Waterfilter, Mediclean: HEPA-filter H 13 klasse iht. EN 1822 (status 1998) DS 5.800 Waterfilter: HEPA-filter H 12 klasse iht. EN 1822 (status 1998) Forbehold for tekniske ændringer! DA – 9

Afhjælpning af fejl Ved hjælp af denne oversigt kan De selv afhjælpe mindre fejl. Kontakt den autoriserede kundeservice i tvivlstilfælde. Risiko Før alle service- og vedligeholdelsesarbejder skal maskinen afbrydes og stikket trækkes ud. Reparationsarbejder og arbejder på elektriske komponenter skal altid udføres af autoriserede servicefolk. Maskinen suger ikke Strømtilførsel er afbrudt Træk netstikket, kontroller strømkablet og netstikket for skader. Svag / aftagende sugekapacitet Prelpladen blev gemt eller sidder ikke rigtigt i maskinen Sæt prelpladen korrekt ind. (se: PÅFYLD VANDFILTERBEHOLDEREN). For ringe eller for meget vand i vandfilterbeholderen. Kontroller MIN / MAX mærkningen på beholderen. HEPA-filteret er tilsmudset Udskift HEPA-filteret. (se: PLEJE,VEDLIGEHOLDELSE) Tilbehør er tilstoppet Fjern tilstopninger. (se: PLEJE,VEDLIGEHOLDELSE) Fejlluftskyderen på håndgrebet er åben Luk fejlluftskyderen. (se: ARBEJDE MED GULVDYSEN) Maskinens låg lukker ikke Vandfilterets låg er ikke korrekt placeret Placer vandfilterets låg korrekt. Vandfilteret er ikke korrekt isat Tag vandfilteret ud og isæt det korrekt i maskinen. (se: PÅFYLD VANDFILTERBEHOLDEREN). Mellemfilteret mangler eller sidder ikke korrekt. Kontrollere mellemfilteret. Mellemfilteret er tilsmudset Udvask filteret, isæt et nyt filter efter behov. (se: PLEJE,VEDLIGEHOLDELSE) Mellemfilteret er våd Mellemfilteret skal tørre eller et nyt mellemfilter sættes i. (se: PLEJE,VEDLIGEHOLDELSE) Stærk skumdannelse i vandfilterbeholderen Udskift vandet og tilsæt 1-2 dæksler FoamStop. Kontroller mellemfilteret for fugtighed. Rens det fugtige filter evt. under flydende vand og lad det tørre eller isæt et nyt filter.
