Produkttype	Vand- og støvsuger
Mærke	KARCHER
Model	SE 3001
Strømforsyning	230-240 V ~ 50/60 Hz, 10 A
Maksimal effekt	1400 W
Minimal effekt	1200 W
Luftstrøm	74 l/s
Undertryk	200 mbar
Kapacitet, snavsetvandstank	6 L
Kapacitet, rentvandstank	5 L
Filterposevolumen	12 L
Sprøjtning flow	1 l/min
Dimensioner (L x B x H)	370 x 290 x 470 mm
Vægt	7 kg
Strømkabellængde	5 m
Lydtryksniveau	77 dB(A)
Beskyttelsesklasse	II
Tilslutningsdiameter tilbehør	35/60 mm
Hovedfunktioner	Våd rengøring af tæpper og hårde overflader, tør- og vådsugning
Medfølgende tilbehør	Kombineret sprøjte-/ekstraktionsslange, to sugeslanger 0,5 m, sprøjte-/ekstraktionsdyse med tilbehør til hårde overflader, kombidyse tæpper/hårde overflader, børstedyse til puder, fugesuger, papirfilterpose, adapter til våd/tørsugning, manuel sprøjtedyse
Filtre	Plissefilter (indbygget), sanitært mikrofilter (indbygget)
Vedligeholdelse	Rengøring af plissefilter, udskiftning af filterpose og sanitært mikrofilter, skylning af sprøjteledninger
Automatisk stop	Apparatet slukker automatisk, når snavsbeholderen er fuld under vådsugning
Garanti	Garanti i henhold til betingelser hos autoriseret Karcher-forhandler

Ofte stillede spørgsmål - SE 3001 KARCHER

Hvordan bruger jeg apparatet til våd rengøring af tæpper?

Til våd rengøring skal du fjerne papirfilterposen, placere rengøringsmiddelbeholderen, tilslutte apparatet, tænde for sugeturbinen og derefter sprøjtepumpen. Påfør sprøjte-/ekstraktionsdysen på gulvet og arbejd baglæns, mens du trykker på håndtagsknappen for at sprøjte. Til genstridige pletter skal rengøringsmidlet virke i 5-10 minutter. Afslut med en skylning med rent vand.

Hvordan tørsuger jeg med denne Karcher SE 3001?

Til tørsugning skal du bruge en papirfilterpose (undtagen til groft affald). Fjern rengøringsmiddelbeholderen, tøm støvbeholderen. Tilslut apparatet, tænd for sugeturbinen. Indstil effekten med skyderen på håndtaget. Til hårde overflader eller tæpper skal du bruge kontaktarmen på kombidysen.

Hvorfor slukker apparatet under brug?

I vådsugningstilstand slukker apparatet automatisk, når snavsbeholderen er fuld. Sluk for sugeturbinen, tøm beholderen og genstart. Hvis problemet fortsætter, skal du kontrollere flottøren eller kontakte kundeservice.

Hvordan rengør eller udskifter jeg plissefilteret?

Når sugeeffekten falder, skal du trække flere gange i filterrysterknappen. Om nødvendigt skal du åbne rummet, tage plissefilteret ud, banke det eller rengøre det med rindende vand og derefter tørre det. Udskift det, hvis det er beskadiget (ref. 6.414-498).

Hvornår skal jeg udskifte papirfilterposen?

Udskift papirfilterposen, når påfyldningsindikatoren bliver rød. Åbn lukningerne, fjern den gamle pose og luk den, indsæt en ny (ref. 6.904-143) og luk apparatet.

Hvordan skyller jeg sprøjteledningerne efter brug?

Fyld rengøringsmiddelbeholderen med cirka 1 liter rent vand. Hold dysen over en beholder og start sprøjtepumpen, indtil beholderen er tom. Tag derefter stikket ud og tøm snavsbeholderen.

Kan jeg bruge apparatet på parketgulv?

Nej, apparatet er ikke egnet til rengøring af parketgulve, da væsken kan trænge ind og beskadige dem. Det er designet til tæpper og hårde overflader som fliser.

Hvilke rengøringsmidler skal jeg bruge med SE 3001?

Brug kun det originale Kärcher RM 519 rengøringsmiddel til tekstilrengøring. Til fjernelse af husstøvmider skal du bruge Mitex RM 765. Til antistatisk imprægnering skal du bruge Care Tex RM 762. Overhold altid produktvejledningerne.

Hvad gør jeg, hvis sprøjtepumpen ikke virker?

Kontroller strømforsyning og sikringer. Sørg for, at rengøringsmiddelbeholderen ikke er tom, og at den er sat korrekt i. Rens sugefiltret i beholderen. Hvis problemet fortsætter, skal du afbryde slangen og teste pumpen; hvis den ikke sprøjter, skal du kontakte kundeservice.

Hvordan opbevarer jeg apparatet efter brug?

Tøm og skyl snavsbeholderen og tilbehøret. Opbevar tilbehøret i deres plads på apparatet. Rul strømkablet og slangerne op omkring apparatet. Opbevar apparatet et tørt sted.

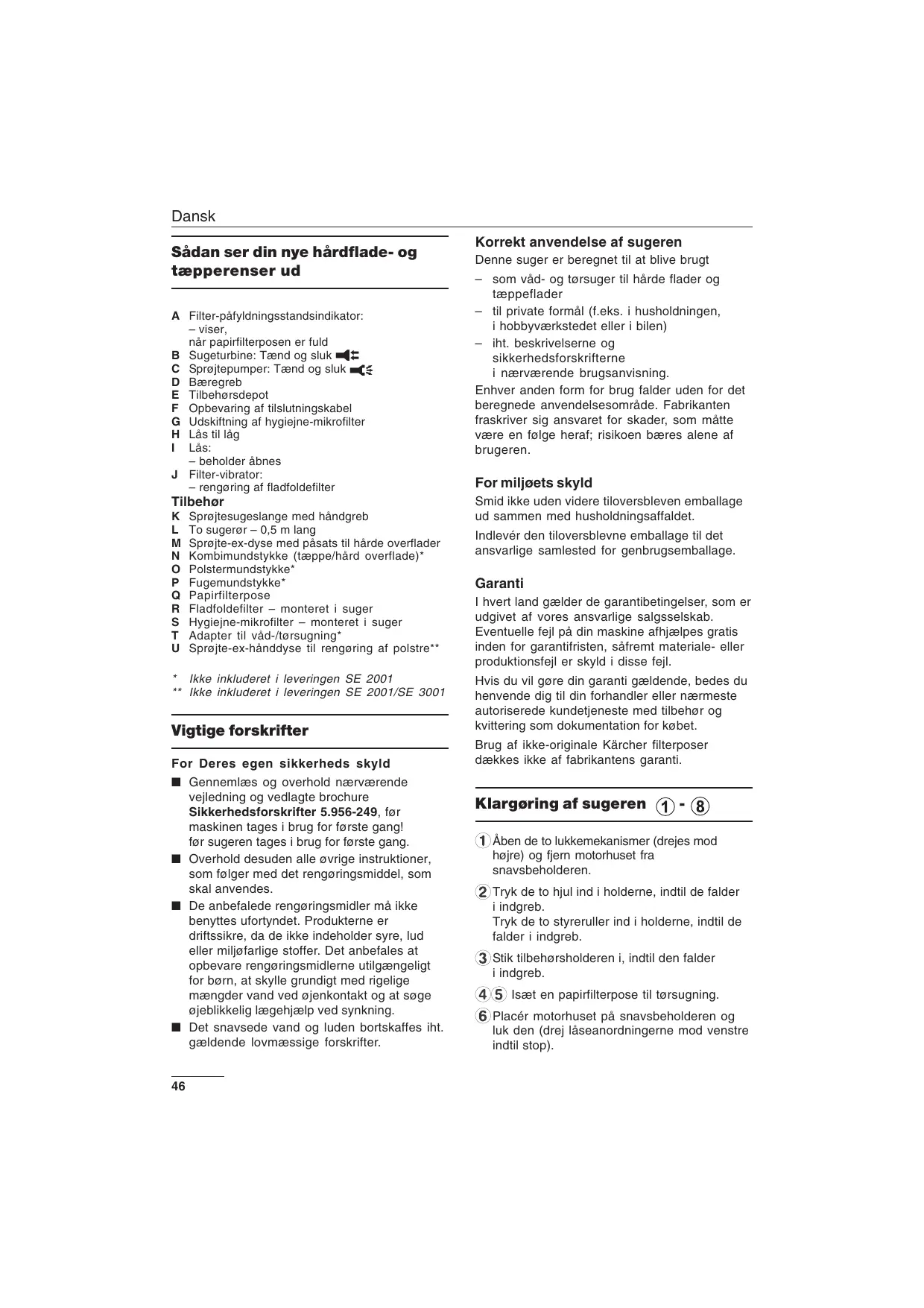

BRUGSANVISNING SE 3001 KARCHER

Sådan ser din nyeHardflade- og tæpperenser ud

A Filter-pafyldningsstandsdindicator: -viser, nár papirfilterposen er fuld

B Sugeturbine: Tænd og sluk C Sprojtepumper: Tænd og sluk
D Baeregreb
E Tilbehorsdepot
F Opbevaring af tilslutningskabel
G Udskiftning af hygijne-mikrofilter
H Las til lag
I Lås: - beholder abnes
J Filter-vibrator: - rengoring af fladfoldefilter

Tilbehør

K Sprøjtesugeslange med händgreb
L To sugeror - 0,5 m lang
M Sprjte-ex-dyse med päsats til härde overflader
N Kombimundstykke (tæppe/hård overflade)
0 Polstermundstykke
P Fugemundstykke
Q Papirfilterpose
R Fladfoldefilter - monteret i suger
S Hygiejne-mikrofilter - monteret i suger
T Adapter til vad-/tørsugning
U Sprøjte-ex-händdyse til rengøring af polstre**

• Ikke inkluderet i leveringen SE 2001
  ** Ikke inkluderet i leveringen SE 2001/SE 3001

Vigtige forskritter

For Deres egen sikkerheds skyld

Gennemlæs og overhold nærveende vejledning og vedlagte brochure Sikkerhedsforskrifter 5.956-249, for maskinen tages i brug for对不起 gang! for sugeren tages i brug for对不起 gang.
Overhold desuden alle ovrige instruktioner, som ffolger med det rengoringsmiddel, som skal anvendes.
De anbefalede rengøringsmidler pågressive benytttes ufortyndet. Produktterne er driftssikre, da de/DDKE indeholder syre, lud eller miljofarlige stoffer.Det anbefales at opbevare rengøringsmidlerne utilgengeligt for børn, at skylle grundigt med rigelige mængder vand ved øjenkontakt og at soge øjeblikkelig lagehjaelp ved synkning.
Det snavsede vand og luden bortskaffes iht. gaelende lovmaessige forskrifter.

Korrekt anvendelse af sugeren

Denne suger er beregnet til at blive brugt

• som våd- og tørsuger til harende flader og tæppeflader
• til private formål (f.eks. i husholdningen, i hobbyværkstedet eller i bilen)
• iht. beskrivelsene og sikkerhedsforskriffterne i nærveende brugsanvising.

Enhver,anden form forbrug falder uden for det beregnede anvendelsesomrade.Fabrikanten fraskriver sig ansvaret for skader,som matte vare en folge heraf; risikoen bares alene af brugeren.

For miljoets skyld

Smid jak eden videre tiloversbleven emballage ud sammen med husholdningsaffaldet.

Indlevér den tiloversblevne emballage til det ansvarlige samlested for genbrugsemballage.

Garanti

I hvert land gælder de garantibetingelser, som er udgivet af vores ansvarlige salgsselskab.

Eventuelle fejl pà din maskine afhjælpes Gratis inden for garantifristen, sāfremt materiale-ller Produktionsfejl er skyd i disse fejl.

Hvis du vil gore din garanti gældende, bedes du henvende dig til din forhandler ellerærmeste autoriserede kundetjeneste med tilbehør og kvittering som dokumentation for kobet.

Brug af化进程ale Karcher filterposer daekkes ici af fabrikantens garanti.

Klargoring af sugeren ① - ⑧

① Aben de to lukkemekanismer (drejes mod hore) og fjern motorhuset fra snavsbeholderen.
② Tryk de to hjul ind i holderne, indtil de falder i indgreb.

Tryk de to styreruller ind i holderne, indtil defalder i indgrep.

③Stik tilbehörsholderen i, indtil den falder i indgreb.
④ 5 Isaet en papirfilterpose til torsugning.
6 Placér motorhuset på snavsbeholderen og luk den (drej laseanordningerne mod venstre indtil stop).

Tilslutning af tilbehør

⑦Stik sprajtesugeslangen i, indtil den falder i indgreb.
Montér koblingen fra sprøjteslangen, indtil den falder i indgrep.
Stik det onskede tilbehør på sprøjtesugeslangen eller sugerorene. Fastlås det i givet fald.

Henvisning: Montering af yderligere tilbehør afhaŋger af det enkelte arbejde. Læs mere herom i naestre afsnit i nærveerende anvising.

Arbejde med sugen

Vädrengöring (tæppe/hård flade)

(pasprjtnig af rengoringsmiddel og opsugning i en arbejdsgang)

Pas pa: Undga rengring af parketgulve (da fugtighed kan trange ind og beskadige gulvet).

Benyttet tilbehør

• Sprøjtesugeslange med händgreb
• Sugerør (f.eks. til rengøring af gulv)
• Sprøjte-ex-mundstykke.uden pæsats til hrde flader til tæpper
• Sprøjte-ex-mundstykke med pásats til hårde flader til hårde flader.

Blanding af rengøringsmiddel-oplosning

Vigtigt: For at forebygge sundhedsskader aller materiel skade er det vigtigt at folge alle henvisninger, som folver med de anvende rengoringsmidler.

Fjernelse af mider
Mider fjernes bedst ved at bruge vores specielt udvikledre rengøringsmiddel Mitex RM 765. Afhengigt af tekstilart fjernes miderne paviseligt 6 - 9 maneder.
■ Benyt kun det originale Kächer rengöringsmiddel RM 519 til
rengøringsformå. Dette rengøringsmiddel er egnet til al form for tekstilrengøring.
Oplos halvdelen af vedlagte provepakke (eller 1/2 majebeger RM 519) i 5 I vand og kom davon blanding i rengoringsmiddelbeholderen.

Arbejdet startes

Tøm snavsbeholderen
Arbejd Eden papirfilterpose
Isaat en rengoringsmiddel-beholder
Sæt motorhuset oven på snavsbeholderen og luk den
Stik netstikket ind i stikdansen
Taend for sugeturbinen
Tænd for sprøjtepumperen

Pas pa: Nár rengöringsmiddel-beholderen er tom, slukkes sprejtepumpen (pumpe kan beskadiges). Hvis der ikke arbejdes med pumpen, slukkes denen med afbryden (Tænd/SLUK).
Spröjtning finder sted ved at trykke på knappen på handgrebet og holde den inde.

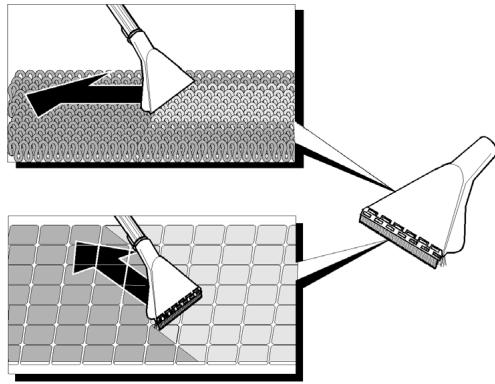

Sæt sprøjte-ex-mundstykket på gulvet og arbejd bagud, flisegulve skal helst rengøres diagonalt i forhold til fugerne.

Tips i forbindelse med arbejdet

Sprjt meget snavsede steder ekstra godt ind og lad det rengoringsmidlet trække i 5-10 minutter.
Rens tæppet en ekstra gang med rent vand, nár arbejdet er færdigt, SSE de sidste rester af rengøringsmidlet fjernes. Efter rengøringen skal tæppet være helt tort, før det mä betraedes.
Der opnås et bedre rengøringsresultat ved at bruge varmt vand (indtil maks. 50^ ).

■ After vådrengöringen skal tekstilbelægningen imprægneres for at forbindre, at belægningen tilsmudses hurtigt igen. Til dette formal anbefales det at benytte vores Care Tex RM 762 med snavsafvisende og antistatisk imprægninger.

Arbejdet stoppes

Sluk for sprojtepumpen
Sluk for sugeturbinen
Træk netstikket ud
Tøm rengøringsmiddel-beholderen

Henvisning: Nár rengöringsmiddel-beholderen traekkes ud, kan væske dryppe fra beholderen.

Der kan strømme vand ud, nær rørene og mundstykket traekkes af.

GennemskyIning af sprjteledningerne i apparatet:

Fyld rengaringsmiddelbeholderen med ca. 1 liter klart vand.
Hold dysen over aflobet, og slasprjtepumpen til, indtil det klare vand erbrugt op.
Tøm snavsbeholderen, skyl den indvendige side ren og tør den helt tør after behov

Vådsugning (tæppe/hård flade)

(opsugning af fugtighed)

■ Brug spray-ex-dyserne til opsugning af fugtighed, hhv. væske.
(9)Ved brug af fugedysen: Sæt adaptersen til våd-/tørsugning på og fikser den. Sæt fugedysen direkte på adaptersen.

Arbejdet startes

Tag rengøringsmiddel-beholderen ud
Tøm snavsbeholderen
Arbejd uden papirfilterpose
Sæt motorhuset oven på snavsbeholderen og lik den
Stik netstikket ind i stikdase
Tænd for sugeturbinen

Under arbejdet

Nár snavsbeholderen er fuld, slukker sugeren automatisk.

Henvisning: Sluk for sugetubinen, när sugeren slukkes, da sugeturbinen ellers starter, när sugeren abnes.

Arbejdet stoppes

Sluk for sugeturbinen
Trak netstikket ud
Tøm smudsbeholderen, skyl den indvendigt ved behov og tør den.

Hvis De har suget klæbrige væsker op:

Skyl tilbehoret igennem og lad det torre.

Tørsugning (tæppe/hård flade)

(opsugning af fint aller groft tort snavs)

⑨ Drug adapteren til våd-/tørsugning. Sæt adapteren på händtaget elle sugerøret, drej spærrehandtaget og fikser adapteren på den mæde.
Vaelg det onskede tilbehør og sæt det pajspritje-sugerorene, hhv. direkte paadaptereren.

Arm til indstilling på følgende symbol -sugning af harende flader.

Arm til indstilling på følgende symbol -sugning af tæpper.

Arbejdet startes

Tag rengøringsmiddel-beholderen ud
Tøm snavsbeholderen, skyl den indvendige side ren og tør den welt tør after behov
Tilbehoret (slange og rør) skal vare tort indeni, sa det ikke klæber sig fast.
■ Opsugning af fint tort snavs: Isæt papirfilterpose (se afsnit „Det bør du gøre regelmæssigt").

Henvisning: Ved opsugning af grove ellers spidse genstande kan papirfilterposen gä i stykker.

■ Opsugning af groft, tør snavs: Arbejd.uden papirfilterpose
Sæt motorhuset oven på snavsbeholden og luk den
Stik netstikket ind i stkidasen
Tænd for sugeturbinen
Indstil sugekapaciteten med skyderegulatoren på handgrebet.

Under arbejdet

Ved arbeje duen papirfilterpose

Snavsbeholderen tommes, nar den er fuld.

När papirfilterposen er fuld

Filter-pafyldningsindikatoren skifter til rød. Isæt en ny papirfilterpose (se afsnit „Det bør du gore regelmaessigt").

Arbejdet stoppes

Sluk for sugeturbinen
Trak netstikket ud

Ved arbejde Eden papirfilterpose
Tøm smudsbeholderen.

Det boR De gore med regelmaessige mellelemrum

Udskifting af papirfilterposen

(bestnr. 6.904-143)

Sluk for sugeren.
Aben de to lukkemekanismer (drejes mod hore) og fjern motorhuset fra snavsbeholderen. ①
- Tag papirfilterposen ud af beholderen og luk den.

Isaat en ny papirfilterpose. ④⑤
Placér motorhuset oven på snavsbeholderen og luk det (lukkemekanismerne drejes mod venstre, indtil anslaget mærkes). 6

Rensning af fladfoldefilteret

Nár sugeevnen forringes:

Sluk for sugeren.

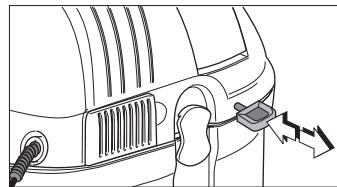

Trak flere gange i filterysteanordningen.

Fra tid til,anden (afhængigt af tilsmudsningsgraden):

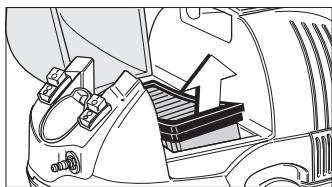

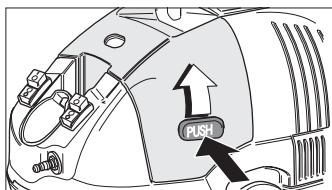

Tryk pa knappen og aben filterrummet.

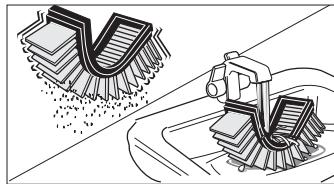

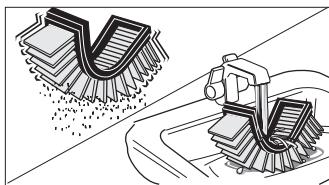

Tag fladfoldefilteret ud og sla pa det

eller
Rens fladfoldefilteret under rindende vand og lad det tøre, hvis snavset ikke kan bankes af

Udskift fladfoldefilteret, hvis filterer er alt for snavset.

Kontrol/udskiftning af fladfoldefilteret

Kontroler fladfoldefilteret for beskadigelser med regelmaaessige mellemrum. Hvis fladfoldefilteret er beskadiget, bør det udskiftes med det samme, da motoren ellers kan tage skade.

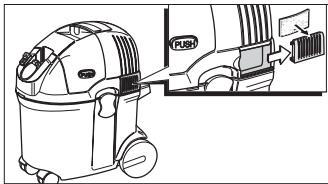

Udskifting af hygiejne-mikrofilteret

(bestnr. 6.904-143)

Hygiejne-mikrofilteret udskiftes, hver 5. gang papirfilterposen skiftes.

Skub tildaekningerne bagud.
Häng hygijne-mikrofilteret ind i afdekningen og isæt det—hele sammen.

Kontrol og rennsning af tilbehoret

Kontroler falgende tilbehorsdele med regelmaessige mellelemrum for snavs, tilstopning og beskadigelse:

• Alle suge- og sprjtedyser
• Sprøjtesugeslange med händgreb
• Sugerør
  Gummilaebe og børster på pásats til hårde overflader

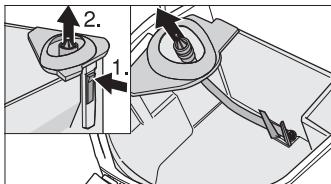

• Sugefilter i rengaringsmiddel-beholder.
• Delene 1 og 2 skal varebevægelige.

■ Af-ller udskyl delene med vand after behov.

Rengoring af apparatus

Fyld rengöringsmiddelbeholderen med ca. 1 liter klart vand.
Hold sprejte-ekstraktionsdysen i en tilstrækkelig stor beholder eller i et badekar.
Slá sprejtepumpen til , og skyl apparatet igennem med klart vand, indtil dette er brugt op.

Slå sugeturbinen til og sug det udsprjte de vand op for at rengore sugerorene.
Tøm smudsbeholderen, skyl smudsbeholderen og tilbehørret igennem og tør det.

Opbevaring af sugeren

Stik tilbehoret ind i holderen pa sugeren.

Vikle tilslutningskablet op og læg det rundt om tilbehøret.

Henvisning: Koblingen på sprøjtesugeslangen abnes ved at trykke de to dele på apparatetammen og trække koblingen af.

Tekniske data

Nettilslutning	230 - 240 V
	1~ 50/60 Hz
Netsikring (træg)	10 A
Effekt:	1440 W
Sugeturbine, Pmaks	1400 W
Sugeturbine, Pnom	1200 W
Luftstrøm	74 ltr./sek.
Undertryk	200 mbar
Sprøjemængde	1 ltr./min
Kapacitet vådsugning	11 I
Volumen filterpose	12 I
Volumen rent vand	5 I
Volumen snavset vand	6 I
Laengde	370 mm
Bredde	290 mm
Højde	470 mm
Vægt ca.	7 kg
Tilslutningsmål tilbehør Ø	35/60 mm
Lydtryksniveau	77 dB(A)
Beskyttelsesklasse	II
Netkabel:
Laengde	5 m
Type	H 05 VV - F 2x1

Afhjælpning af fejl ved egen hjælp

Paspa:

Fare på grund af elektrisk strøm. Netstikket skal altid trækkes ud, for ethvert arbejde på elektriske dele pábegyndes.

Fejl	Årsag	Afhjælpning
Suger starter ikke	Ingen elektrisk spænding.	Kontrollér sikring, kabel, stik og stikkåse og lad en autorisert elektriker udskifteppe delefter behov.
Suger slukker	Ved vådsugning: For meget vand i beholder, suger slukker automatisk.	Tryk på afbryderen, tøm beholderen.
Sugekraft forringes	Papirfilterpose, fladfoldefilter, mundstykke, sugeslange eller sugerør tilstoppet: Påfyldningsindikator på rød. Papirfilterpose erller snavsbeholder fuld. Fladfoldefilter mangler erller er ikke isat korrekt.	Kontroleres og rensesfter behov. Udskift papirfilterpose erller tøm snavsbeholder. Isæt fladfoldefilter korrekt.
Støv træder ud af sugen	Sugeslange er ikke tilsluttet korrekt. Fladfoldefilter mangler, er ikke isat korrekt eller er defekt.	Tilslut sugeslange korrekt. Isæt fladfoldefilter korrektEller udskift det.
Ved vådsugning: vand træder ud	Svømmmer sidder i klemme. Svømmerkontakt defekt.	Kontroleres af en fagmand.
Sprøjtpumpe arbejder ikke	Ingen elektrisk spænding.	Netsikring, kabel, stik og stikkåse kontrolleres.
Sprøjtpumpe arbejder men der træder违法犯罪 vand ud	Rengøringsmiddelbeholder tom. Sugefilter tilstoppet. Rengøringsmiddelbeholder er ikke isat i den rigtige position i sugen. Tilstopning i sugen erller i tilbehør.	Rengøringsmiddelbeholder fyldes. Sugefilter rengøres. Rengøringsmiddelbeholder isættes rigtigt. Kobling på sprøjteslange løsnes og det kontrolleres, at pumpen sprøjter, hvisdette er tilfældet, kontrolleres tilbehør hvisdette ikke er tilfældet, kontrolleres sugen ef autoriseret servicepersonale.
Tilbehør sprøjter ikke	Dyse tilstoppet. Sprøjtesugerør og -slange tilstoppet.	Dyse rengøres. Stik forbinderer kontrolleres, sprøjtesugerør og -slange rengøresevt.

Hvis det ikke er muligt at afhjælepe fejlens med ovennstænde foranstaltninger, bedes du henvende dig til dit autoriserede servicepersonale, som��ne vil hjælepe dig.

Slik arbeider du med maskinen

Fyll rengjoringsmiddelbeholderen med ca. 1 liter rent vann.
Hold dysen over et avlop, sla pa spraytpumpen og la den gà til alt vannet er pumpet ut.
Tøm smussbeholderen, ved behov skyll den og tørk den godt

Vannsuging (teppegulv/harde gulv)

Nár smussbeholden er full, slás maskinen automatisk av.

Bemerk: Koble ut sugeturbinen nár maskinen slár seg av, da sugeturbinen ellers vil starte igjen nár maskinen ápnes.

Hvis du har brukt stovsugeren til a suge opp klebrige væsker:

Tøm smussbeholderen nár den er full.

Nar papirfilterposen er full:

Tøm smussbeholderen.

Dette mà du gjore regelmessig

Dersom smusetIkkeIosnerkanfilterer rengjoresunder rennende vann og torkes godt etterpaa.

Ved sterk tilsmussing ma filteret skiftes.
