SE 3001 - Våt- och torrdammsugare KARCHER - Gratis bruksanvisning och manual

Produkttyp	Vatten- och dammsugare
Märke	KARCHER
Modell	SE 3001
Strömförsörjning	230-240 V ~ 50/60 Hz, 10 A
Maximal effekt	1400 W
Minsta effekt	1200 W
Luftflöde	74 l/s
Undertryck	200 mbar
Smutsvattentankens kapacitet	6 L
Rentvattentankens kapacitet	5 L
Filterpåsens volym	12 L
Sprutflöde	1 l/min
Mått (L x B x H)	370 x 290 x 470 mm
Vikt	7 kg
Kabellängd	5 m
Ljudtrycksnivå	77 dB(A)
Skyddsklass	II
Anslutningsdiameter för tillbehör	35/60 mm
Huvudfunktioner	Vattenrengöring av mattor och hårda ytor, torr- och våtdammsugning
Inkluderade tillbehör	Kombinerad spray-/uttagningsslang, två sugslangar 0,5 m, spray-/uttagningsmunstycke med tillbehör för hårda ytor, kombinerat munstycke för mattor/hårda ytor, borstmunstycke för kuddar, fogmunstycke, filterpåse i papper, adapter för våt-/torrdammsugning, handhållet spray munstycke
Filter	Planveckfilter (inbyggt), mikrofilter för hygien (inbyggt)
Underhåll	Rengöring av planveckfiltret, byte av filterpåse och mikrofilter för hygien, spolning av sprutledningar
Automatisk avstängning	Apparaten stängs av automatiskt när smutsbehållaren är full vid vattenuppsugning
Garanti	Garanti enligt villkor från auktoriserad Karcher-återförsäljare

Vanliga frågor - SE 3001 KARCHER

Hur använder jag apparaten för vattenrengöring av mattor?

För vattenrengöring, ta bort filterpåsen i papper, placera rengöringsmedelstanken, anslut apparaten, slå på sugmotorn och därefter sprutpumpen. Applicera spray-/uttagningsmunstycket på golvet och arbeta baklänges, tryck på handtagsknappen för att spruta. För envisa fläckar, låt rengöringsmedlet verka i 5-10 minuter. Avsluta med att skölja med rent vatten.

Hur dammsuger jag torrt med denna Karcher SE 3001?

För torrdammsugning, använd en filterpåse i papper (förutom för grovt avfall). Ta bort rengöringsmedelstanken, töm dammbehållaren. Anslut apparaten, slå på sugmotorn. Justera effekten med reglaget på handtaget. För hårda ytor eller mattor, använd omkopplaren på kombinationsmunstycket.

Varför stängs apparaten av under användning?

I vattenuppsugningsläge stängs apparaten av automatiskt när smutsbehållaren är full. Stäng av sugmotorn, töm behållaren och starta om. Om problemet kvarstår, kontrollera flottören eller kontakta kundtjänst.

Hur rengör eller byter jag planveckfiltret?

När sugkraften minskar, tryck flera gånger på filtervibratorknappen. Om det behövs, öppna facket, ta bort planveckfiltret, slå ur det eller rengör det under rinnande vatten och torka det. Byt ut det om det är skadat (ref. 6.414-498).

När måste jag byta filterpåsen i papper?

Byt filterpåsen i papper när fyllnadsindikatorn blir röd. Öppna låsen, ta bort den gamla påsen och stäng den, sätt i en ny (ref. 6.904-143) och stäng apparaten.

Hur spolar jag sprutledningarna efter användning?

Fyll rengöringsmedelstanken med cirka 1 liter rent vatten. Håll munstycket över ett kärl och sätt på sprutpumpen tills tanken är tom. Koppla därefter bort apparaten och töm smutsbehållaren.

Kan jag använda apparaten på parkettgolv?

Nej, apparaten är inte lämplig för rengöring av parkett eftersom vätska kan tränga in och skada golvet. Den är avsedd för mattor och hårda ytor som kakel.

Vilka rengöringsmedel ska jag använda med SE 3001?

Använd endast original Kärcher RM 519 för textilrengöring. För avlägsnande av kvalster, använd Mitex RM 765. För antistatisk impregnering, använd Care Tex RM 762. Följ alltid produktanvisningarna.

Vad gör jag om sprutpumpen inte fungerar?

Kontrollera strömförsörjningen och säkringarna. Se till att rengöringsmedelstanken inte är tom och att den är korrekt isatt. Rengör sugsilen i tanken. Om problemet kvarstår, koppla bort slangen och testa pumpen; om den inte sprutar, kontakta service.

Hur förvarar jag apparaten efter användning?

Töm och skölj smutsbehållaren och tillbehören. Förvara tillbehören i sina fack på apparaten. Linda upp nätsladden och slangarna runt apparaten. Förvara apparaten på en torr plats.

BRUKSANVISNING SE 3001 KARCHER

(oppusing av sint aller grovt tort smuss)

Bruke adapter for vát/torr sugging. Sett adapter på handetak eller sugeroret, drei lasehendelen for a lase.
Velg onsket tilbehør og sett det på spraysugerør eller direkte på adapteren.

Nár fylleniváanvisingen viser ródt, má papirfilterposen skiftes (se avsnitt «Dette má du gjore regelmessig').

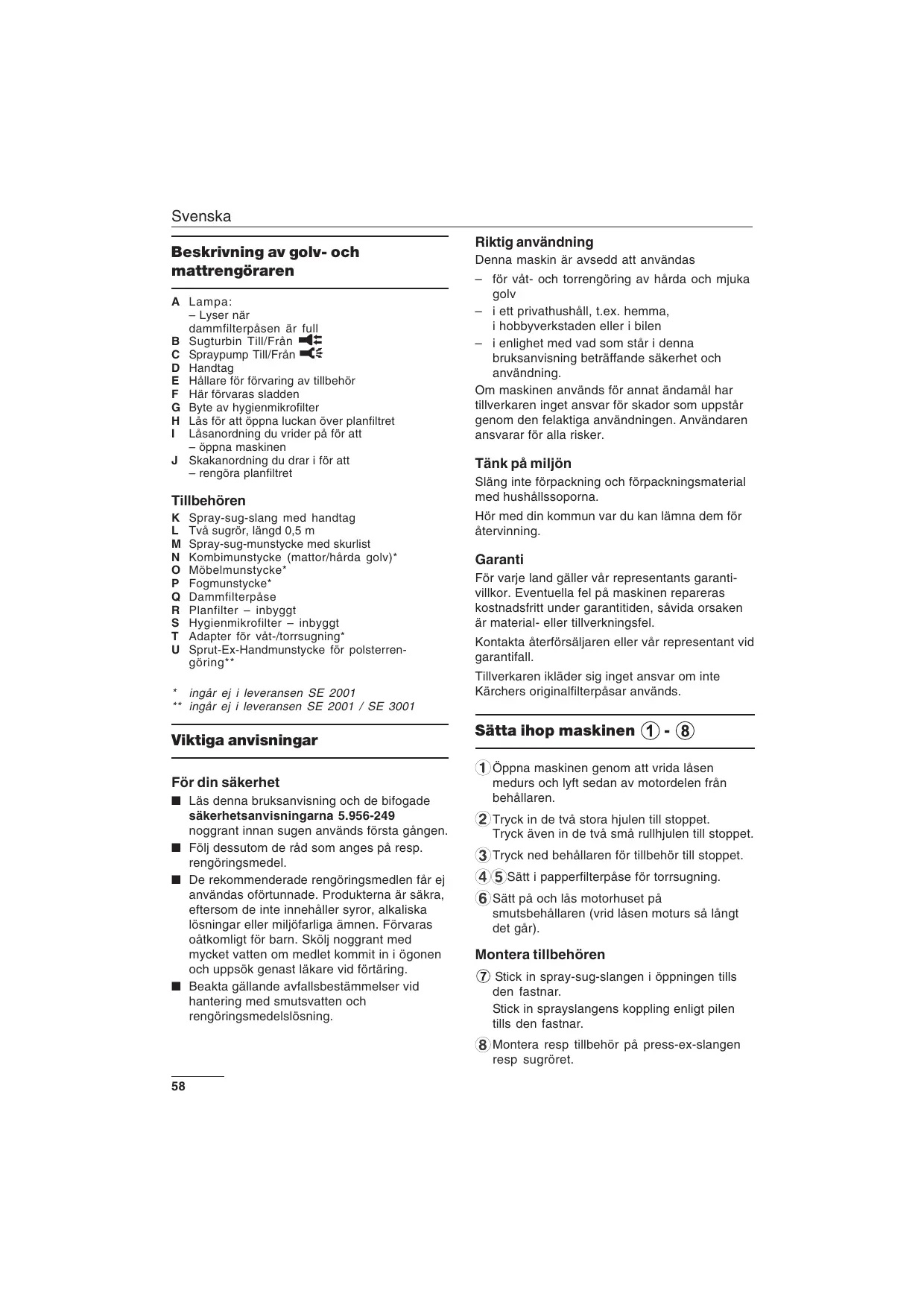

Beskrivning av golv- och mattrengöraren

A Lampa:
-Lyser nár dammfILTERpAsen ar full
B SugiTurbin Till/FrAn
C Spraypump Till/Från
D Handtag
E Hållare for Förvaring av tillbehör
F Har forvas sladden
G Byte av hygienmikrofilter
H Lås for att öppna luckan over planfiltret
I Lásanordning du vrider pa for att -oppna maskinen
J Skakanordninq du drar i for att
- rengora planfiltret

Tillbehoren

K Spray-sug-slang med handtag
L Tva sugr, langd 0,5 m
M Spray-sug-munstycke med skurlist
N Kombimunstycke (mattor/hårdagolv)
O Mobelmunstycke
P Fogmunstycke
Q Dammfilterpase
R Planfilter - inbyggt
S Hygienikrofilter - inbyggt
T Adapter for vãt-/torrsugning
U Sprut-Ex-Handmunstycke for polsterren-goring**

• ingár ej i leveransen SE 2001
  ** ingár ej i leveransen SE 2001 / SE 3001

Viktiga anvisningar

För din sakerhet

Läs denna bruksanvising och de bifogade sakerhetsanvisiningarna 5.956-249 noggrant innan sugen används Första gangen.
Följ dessutom de rãd som anges pa resp. rengöringsmedel.
De rekommenderade rengöringsmedlen fär ej användas ofortunnade. Produkterna ar sakra, eftersom de inte innehäller syror, alkaliska losningar erller miljofarliga ämn. Forvaras oåtkomligt for barn. Skölj noggrant med mycket vatten om medletkommen in i ögonen och uppsök genast likare vid fortäring.
Beakta gällande avfallsbestämmelser vid hantering med smutsvatten och rengöringsmedelslosning.

Riktig användning

Denna maskin ar avsedd att anvandas

• for vát- och torrengöring av hårda och mjuka golv
  i ett privathushall, t.ex. hemma, i hobbyverkstaden ell er i bilen
• i enLIGHT med vad som stared ienna bruksanvisning betraffande sakerhet och användning.

Om maskinen används for annatändamål har tillverkaren inget ansvar for skador som uppstår genom den felaktiga användningen. Användaren ansvarar for alla risker.

Tänk på miljön

Släng inte forpackning och forpackningsmaterial med hushällssoporna.

Hör med dinCOMMUN var du kan lamna dem for Återvinning.

Garanti

For varje land gäller vär representants garanti-villkor. Eventuella fel på maskinen repareras kostnadsfritt under garantitiden, savida ortsaken ar material- eller tillverkningsfel.

Kontakta Återförsäljaren eller vär representant vid garantifall.

Tillverkaren ikläder sig inget ansvar om inte Karchers originalfilterpäsar används.

Satta ihop maskinen ① - ⑧

① Oppna maskinen genom att vrida lasyen medurs och lyft sedan av motordelen fran behallaren.
② Tryck in de två stora hjulen till stoppet. Tryck aven in de två små rullhjulen till stoppet.
③Trycknedbehallarenfortillbehörtilstoppet.
④ 5 Satt i papperfilterpase for torrsugning.
⑥ Satt pao och las motorhuset pa smutsbehallaren (vrid lasen moturs sa langt det gár).

Montera tillbehoren

⑦ Stick in spray-sug-slangen i öppningen tills den fastnar.
Stick in sprayslangens koppling enligt pilen tills den fastnar.
⑧Montera resp tillbehör på press-ex-slangen resp sugröret.

Obs! Vilket tillbehör som ar lämpligt att montera beror vad du vill göra. Se nasta avsnitt av bruksanvisingen.

Sà arbetar du med maskinen

Vätrengörning av golv och mattor

(Arbetsgang: Rengöringsmedel sprayas över det som skarengöras och sugs)därefterupp.)

Obs! Rengör inte parkettgolv (eftersom fukt kan Tränga in och skada golvet).

Tillbehör som behövs

Spray-sug-slang med handtag
- Sugrör (om du t.ex. skara rengöra ett golv)
- Mattor: Spray-sug-munstycke utan skurlist
- Hårdagolv: Spray-sug-munstycke med skurlist

Rengöringsmedlet

Obs! Folj noga alla rād som anges pa resp.
rengöringsmedel För att forebygga sakskador och hälSORisker.
Kvalsterborttagning

For att avlagsna kvalster rekommenderas vart specialrengoringsmedel Mitex RM 765. Beroende pa textiltyp halls kvalstren borta 6-9 manader.

Använd endast Kärchers originalrengöringsmedel RM 519 für rengöring. Detta medel ar lämpligt für all textilrengöring.
Lös upp häften av provforpackningen (eller ½ mättbägare RM 519) i 5 l vatten och hällenna Lösning i rengöringsmedelstanken..

Start

Tömsmutsbehällaren.
Dammfilterpåsen sk inte sitta i maskinen.
Satt in behällaren für rengöringsmedel.
Placera motordelen ovanpabhallaren och las fast den.
Satt stickkontakten iett vagguttag.
Starta motorn.
Starta spray-pumpen.

OBS! Stäng av sprutpumper när rengöringsmedelstanken ar tom (pumpen kan ta skada). Stäng av pumpen med stromstellaren TILL/FRAN om den inte används.

När du vill spraya på rengöringsmedel: Tryck in knappen på handtaget och häll den intryckt.

Placera spray-sug-munstycket på golvet. Arbeta i riktning bakat. Fogar på kaklat golv blur;bast rengjorda om du arbetar diagonalt.

Nagra rad

Starkt nedsmutsade ytor: Spraya extra mycket rengöringsmedel och låt verka i 5-10 minutes.
När arbetet ár fardigt: Skölj rent golvet med rent vatten sá att det inte finns nagra rester kvar av rengöringsmedlet. Lát därefter golvet torka ordentlich torrt innan man fár gá på det.
Med varmt vatten (max 50^ ) uppnås bättre resultat.
■ After vätrengöring bör mattan impregneras for att Förhindra snabb äternedsmutsning. För dettaändamål rekommenderas Care Tex RM 762 for smutsavvisande och antistatisk impregnering.

Stopp

Stang av spray-pumpen.
Stang av motorn.
Dra ut stickkontakten ur vaguttaget.
Töm behällaren für rengöringsmedel.

Obs! Var forsiktig eftersom det kan droppa fran behallaren i samband med att du tar ut den.

När rören och munstCKET tas isär kan vatten träda ut.

Skolja apparatus sprutlednigar:

Fyll pa rengöringsbehällaren med ca. 1 liter rent vatten.
Häll munstystcket over avloppet och koppla på sprutpumperen tills vattnet har forbrukats.
Töm smutsbehällaren. Skölj den vid behov invändigt och torka ordentlich torrt.

Våtsugning av golv och mattor

(suga upp fukt)
Använd sprayextraktionsmunstycke for att suga upp fukt resp. vata.
9När foggunstycket används: Skjut på, och sakra, adapter for våt/torr-sugning. Sätt foggunstycket direkt på adaptern.

Start

Ta ut behällaren for rengöringsmedel.
Tömsmutsbehällaren.
Dammfilterpåsen skia inte sitta i maskinen.
Placera motordelen ovanpabhällaren och las fast den.
Satt stickkontakten iett vagguttag.
Starta motorn.

Under arbetet

Maskinen stängs automatiskt av när smutsbehällaren ar full.

Obs! Glom inte att stanga av motorn när maskinen stannar. Annarskommen maskinen att starta igen när du öppnar den for att tomma behällaren.

Stopp

Stang av motorn
Dra ut stickkontakten ur vaguttaget.
Töm smutsbehällaren, skölj innantill vid behov och torka.

Om du sugit upp klibbiga vatskor:
Skolj tillbehör och lát torka.

Torrsugning av golv och mattor

(suga upp fint resp. torrt damm)

Använd adapter für vát/torsug. Skjut på adapter på handtag eller sugör, vrid på lasspaken for att sakra.
Välj önskat tillbehör och satt det på sprutsugledningen eller direkt på adaptern.

När du suga rent ettHard golv sca spaken

peka mot denna symbol:

När du ska suga rent mattor skaspaken

peka motenna symbol:

Start

Ta ut behällaren for rengöringsmedel.
Töm smutsbehällaren. Skölj den vid behov invändigt och torka ordentligt torrt.
■ Tillbehörens (slang och rör) insidor skara varatorra.
Suga upp fint damm: Satt i dammfilterpåsen (se avsnitet "Bör du göra med jämna mellanrum").

Obs! Dammfilterpåsen kan skadas om du suger upp grova eller spetsiga foremål.

Suga upp grovt tortdamm: Arbetautan dammfILTERpase
Placera motordelen ovanpá behällaren och las fast den.
Satt stickkontakten iett vagguttag.
Starta motorn.
Ställ in sugeffekten med skjutreglaget pahandtaget.

Under arbetet

Vid arbete utan dammfiterpase

Töm behállaren nar den Är full.

När dammfilterpåsen ar full

Lampan blir röd när pāsen ār full. Byt dà till ny pase (se avsnittet "Bör du gōra med jämna mellanrum").

Stopp

Användingutan pappersfilterpase
Tömsutsbehállaren.

Bör Du gōrā med jämna mellanrum

Byta dammfelterpase

(Best.nr. 6.904-143)

Stang forst av maskinen
Öppna maskinen genom att vrida läsen medurs och lyft sedan av motordelen fran behällaren. (1)
Ta ut dammfILTERpAsen ur behaillaren och forslut den (s' att damm inte kan komma ut) enligt bilden.

Satt in en ny dammfelterpase. ④⑤
Placera motordelen ovanpa behallaren och las fast den (vrid lasen moturs till stoppet). 6

Rengöra planfiltret

När sugeffekten avtar:

Stang forst av maskinen.

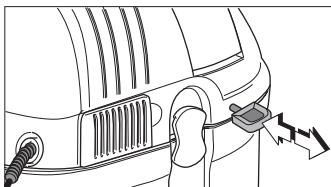

Dra flera ganger i skakanordningen.

Dá och daß (beroende på hur smutsigt filtret blivit):

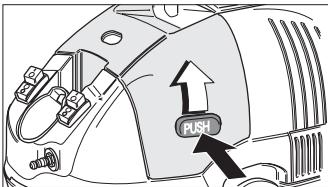

Tryck på knappen och öppna luckan till filret.

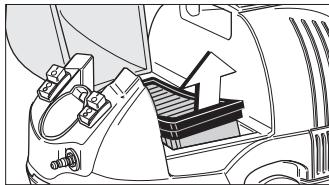

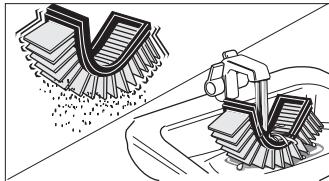

Ta ut planfittret och skaka av det ordentigt.

eller

om inte smutsen lossnar fran filtret, rengör det under rinnande vatten och lát det torka.

Byt till nytt planfilter om smutsen inte alls gär att avlågsna.

Se over/byta planfilter

(Best.nr. 6.414-498)

Kontrollera med jämna mellanrum att planfiltret inte skadats. Byt genast till nytt planfilter om det uppvisar skador aftersom motorn annars kan skadas.

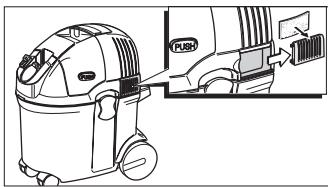

Byta hygienikrofilter

(Best.nr. 6.904-143)

Byt till nytt hygienmikrofilter vid vart fente byte av dammfILTERpase. Byt vid behov oftare.

Skut locket bakat.
Satt in hygienikrofilret i locket och satt tillbaka locket på plats.

Se over och rengöra tillbehoren

Kontrollera med jämna mellanrum att följande tillbehör ár rena, inte igentäppta eller skadade:

Samtliga munstycken
Spray-sug-slangen med handtag
Sugroren
Gummilisten och borsten på skurlisten

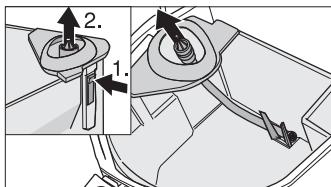

- Sugfiltret i behällaren for rengöringsmedel
- Delarna 1 och 2 måstevara rörliga.

■ Skolj rent delarna med vatten vid behov.

Rengora apparaten

Fyll pa rengöringsbehällaren med ca. 1 liter klart vatten.
Häll sprut-Ex-munstytcket i en större behällare erler i duschen.
Koppla på sprutpumperen och skoljigenom apparaten med rent vatten tills det har forbrukats.
Koppla på sugturbinen och sug uppvattnet som sprutats ut for att rengora sugroren.
Töm smutsbehällaren, skölj smutsbehällaren och tillbehör och torka.

Förvaring

■ Stick in dem i hällaren for Förvaring av tillbehör.

■ Rulla ihop sladd och spray-sug-slang och lagg dem rund tillbehoren.

OBS! Tryck ihop de två husdelarna För att lossa press-ex-slangens koppling.

Tekniska data

Nätspänning	230 - 240 V
	1~ 50/60 Hz
Sakring (trög)	10 A
Effekt:	1440 W
Sugturbin, Pmax	1400 W
Sugturbin, Pnom. ∀rde	1200 W
Luftmängd	74 l/s
Vakuum	200 mbar
Kapacitet, våtsugning	11 I
Volym, dammfILTERpase	12 I
Spraymängd	1 l/min
Volym, rent vatten	5 I
Volym, smutsigt vatten	6 I
Längd	370 mm
Bredd	290 mm
Höjd	470 mm
Vikt ca	7 kg
Anslutningsmätt, tillbehör Ø	35/60 mm
Ljudniva	77 dB(A)
Skyddsklass	II
Nätkabel:
Längd	5 m
Typ	H 05 VV - F 2x1

Ràd vid fel

Obs!

Dra alltid ut stickkontakten ur vagguttaget fore alla slags arbenet vid eventuella elektriska fel.

Fel	Orsak	Åtgård
Maskinen startar inte	Ingen elektrisk spänning.	Kontrolera att det inte är fel på säkringen, sladden, stickkontakten eller vagguttaget. Låt fackman byta vid behov.
Maskinen stänger av sig	Vid våtsugning: För mycket vatten i behällaren:gör att maskinen automatiskt stänger av sig.	Tryck på strömbrytaren for att stänga av maskinen och töm därefter behällaren.
Sugeffekten reduceras	Det är stopp i dammfilterpåsen, planfiltret, munstycket, suglangen eller sugröret; Lampan lyser röd.	Avlågsna orsaken till stoppet och rengörvid behov.
	Dammfilterpåsen resp. behällaren är full	Byt till ny dammfilterpåse resp. töm behällaren.
	Du har glögmt sätti i planfiltret eller det sitter fel.	Sätt i filtre sä att det sitter rätt.
Dammträger ut under arbete	Suglansen sitter inte fast ordentlich.	Sätt fast slangen ordentlich.
	Du har glögmt sätti i planfiltret, det sitter fel erler är sönder.	Sätt i planfiltret sö att det sitter rätt erler byt till nytt filter.
Vid våtsugning: Vatten,tränger ut	Flottören har fastnat. Flottörströmbrytaren är defekt.	Låt en fackman se über flottören.
Spray-pumpen fungerar inte	Ingen elektrisk spänning.	Kontrolera att det inte är fel på säkringen, sladden, stickkontakten eller vagguttaget.
Spray-pumpen fungerar men detkommen inte ut nàgot vatten	Behällaren für rengöringsmedel är tom. Sugfiltret är igensatt. Behällaren für rengöringsmedel sitter inte rätt i maskinen. Det är stopp i maskinen erler i nàgot av tillbehören.	Fyll behällaren med rengöringsmedel. Rengör sugilret. Sätt in behällaren sö att den sitter rätt. Lossa kopplingen till spray-slangen och kontrolera att pumpen kan spraya. Om ja - kontrollera tillbehören Om nej - lätt en fackman se über pumpen
Tillbehöret sprayar inte	Munstycket är igentäppt. Spray-sugrör och -slang är igentäppta.	Rengör munstycket. Kontrolera alla forbinderser, rengör ev. rör och slang.
Om felet inte går att avhjalpa med hjälp av de Åtgärder som föreslås här ovan ber vi att du vänder dig till Kärcher-service.
