| Typ produktu | Vysavač na vodu a prach |
| Značka | KARCHER |
| Model | SE 3001 |
| Napájení | 230-240 V ~ 50/60 Hz, 10 A |
| Maximální výkon | 1400 W |
| Minimální výkon | 1200 W |
| Průtok vzduchu | 74 l/s |
| Podtlak | 200 mbar |
| Objem nádrže na špinavou vodu | 6 L |
| Objem nádrže na čistou vodu | 5 L |
| Objem papírového sáčku | 12 L |
| Průtok stříkání | 1 l/min |
| Rozměry (D x Š x V) | 370 x 290 x 470 mm |
| Hmotnost | 7 kg |
| Délka napájecího kabelu | 5 m |
| Hladina akustického tlaku | 77 dB(A) |
| Třída ochrany | II |
| Průměr přípojky příslušenství | 35/60 mm |
| Hlavní funkce | Čištění vodou koberců a tvrdých povrchů, suché a mokré vysávání |
| Obsah balení | Kombinovaná stříkací/sací hadice, dvě sací trubky 0,5 m, stříkací/sací hubice s nástavcem na tvrdé povrchy, kombinovaná hubice na koberce/tvrdé povrchy, kartáčová hubice na polštáře, spárový nástavec, papírový sáček do filtru, adaptér pro mokré/suché vysávání, ruční stříkací hubice |
| Filtry | Plisovaný filtr (vestavěný), sanitární mikrofilt (vestavěný) |
| Údržba | Čištění plisovaného filtru, výměna papírového sáčku a sanitárního mikrofiltru, propláchnutí stříkacích hadic |
| Automatické vypnutí | Přístroj se automaticky vypne, když je nádoba na nečistoty plná při mokrém vysávání |
| Záruka | Záruka dle podmínek autorizovaného prodejce Karcher |
Často kladené otázky - SE 3001 KARCHER
Dotazy uživatelů ohledně SE 3001 KARCHER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vysavač na mokré a suché ve formátu PDF zdarma! Najděte svůj návod SE 3001 - KARCHER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SE 3001 značky KARCHER.

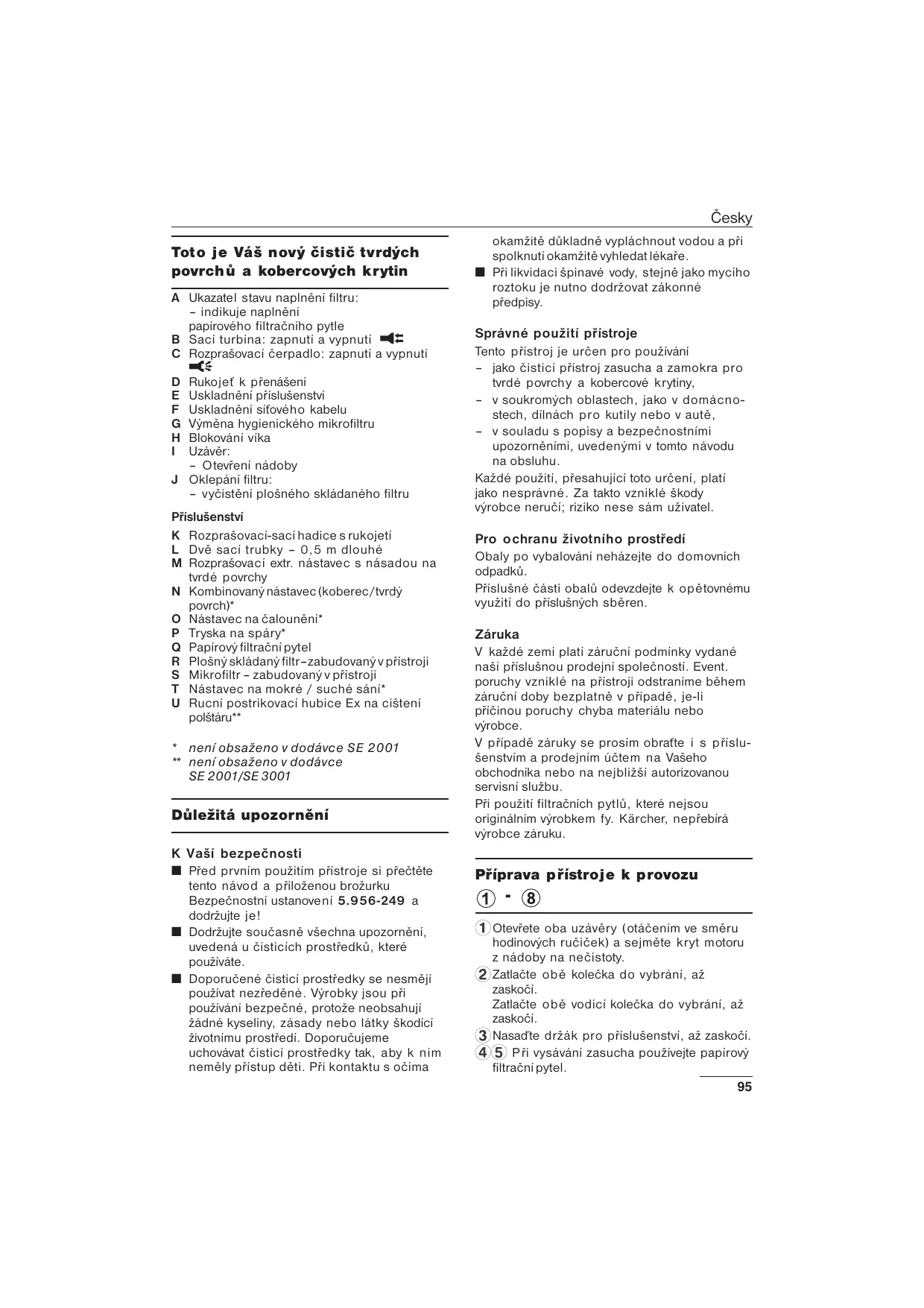

NÁVOD K OBSLUZE SE 3001 KARCHER
A Ukazatel stavu naplneni filtru:
- indikuje naplneni
papirového filtracniho pytle
B Saci turbina: zapnuti a vypnuti
C Rozprašovaci Čerpadlo: zapnuti a vypnuti
D Rukojet k prenášeni
E Uskladněni príslušenstvi
F Uskladnéni sitového kabelu
G Vymena hygienického mikrofiltru
H Blokovani vika
Uzáver: - Otevřeni nádoby
J Oklepáni filtru: -vyčistěni plošného skládoného filtru
Prisluosenstvi
K Rozprašovaci-sacd hadice srukojeti
L Dvé saci trabky - 0,5 m dlouhé
M Rozprašovaci extr. nastavec s násadou na tvrdé povrchy
N Kombinovany nastavec (koberec/tvrd'y povrch)
O Nastavec na calouneni
P Tryska na spáry
Q Papirový filtráčni pytel
R Plośný skládaný filtr-zabudovaný v pristroji
S Mikrofiltr - zabadovaný v pristroji
T Nastavec na mokré /suché sani
U Rucni postrikovací hubice Ex na ciistení polstáru**
- není obsaženo v dodávce SE 2001
** není obsaženo v dodávce SE 2001/SE 3001
Duležitá upozorněni
K Vafi bezpecnosti
Pred prvnim pouzitim pristroje si prectete tento navod a prilozenou brozurku Bezpecnostni ustanoveni 5.956-249 a dodrzujte je!
Dodržujte soucasne vsechna upozorneni, uvedená u cisticich prostředku, které použivate.
Doporucene cisticici prostredky se nesmepi pouzivat nezredene. Vyrobky jsu pri pouzivani bezpecné, protoze neobsahuji zdne kyseliny, zasady nebo latky skodici zivotnimu prostredi. Doporucujeme uchovavat cisticici prostredky tak, aby k nim namely pristup deti. Pri kontaktu s ocima
okamzite dukladne vyplachnout vodou a pri spolknuti okamzite vyhledat lékaré.
Pri likvidaci spinavé vody, stejně jako myciho roztoku je nutno dodržovat zákonné prédpisy.
- jakocistici pristrojzasucha a zamokra protvrde povrchy a kobercové krytiny,
- v soukromych oblastech, jako v domacnostech, dlnach pro kutily nebo v auté,
- v souladu s popisy a bezpečnostnimi upozorněni, uvedenymi v tomto námodu na obsluhu.
Kazdé použiti,presahujici toto určeni,plati\ jako nesprávné. Za takto vzníklé škody\ vyrobce neruci;riziko nese sám uživatel.
Pro ochranuŽivotniho prostredi
Obaly po vybalovani naházejte do domovnich odpadku.
Prislušné casti obal'u odevzdejte k opětovnému vyuziti do prislušnych sběren.
Záruka
V kaźdé zemi plati zaručni podminky vydané naši príslušnou prodejni spelečnosti. Event. poruchy vzníklé na pristroji odstranime během zaručni doby bezplatné v pripadé, je-li prícinou poruchy chyba materialu nebo vyrobce.
V pripadé záruky se prosím obratte i s prislu-senstvim a prodejnim učtem na Vaseho obchodnika nebo nanejblžši autorizovanou servisni sluzbu.
Při použiti filtracnich pytlu, které nejsou originánlím vyrobkem fy. Kärcher, nepbreirá vyrobce záruku.
① Otevěte oba uzávery (otáčením ve směru hodinovych ručíček) a sejměte kryt motoru z nádoby na necistoty.
②Zatlacte obě kolečka do vybrání, až
zasković.
Zatlacte obě vodici kolečka do vybrání, až
zasković.
③ Nasadte držák pro príslušenstvi, až zaskovi.
45 Pri vysavani zasucha pouzivejte papirov' filtracni pytel.
⑥ Nasad'te na nádobu na znečistěnou vodu kryt motoru a uzavřete (uzávěry otáčejte proti směru pohybu hodinovych ručíček až k dorazu).
Zatlačte Rozprašovaci-saci hadici, až zasković.
⑦ Nasad'te spojku Rozprašovaci hadice, až zasković.
8Nastréce požadované prislušenstvi na nasávací a Rozprašovaci hadici, popr. na nasávací trabku. V pripadě potřeby zaaretujte.
Upozornéni: Jaké dalí priślušenstv mžete prípojit, závisi od dalího zpúsobu použití. K tomu si pročte de dalí odstavec tohoto námodu.
Tak budete s pristrojem pracovat
Mokré cistěné
kobercové krytiny/tvrdé povrchy
(čistici prostředek nastříkáte a vysajete v)\ jednom pracovnim kroku)
Pozor: Nepoužívejte k Čistěné parketovych podlah (vlhkost může proníknout a podlahu poškodit).
- Rozprašovaci-saci hadice srukojeti,
- sací trabky (napr. k Čistěné podláhy),
- Rozprasovaci extr. nastavec bez násady na tvrdé povrchy pro kobercové krytiny,
- Rozprasovaci extr. nastavec s nasadou na tvrdé povrchy pro tvrdé povrchy.
Zhotoveni roztoku Čisticiho prostředku
Pozor: Aby se zabránilo skodom na zdraví nabo věcným skodom, dodržujte prosim věsechna upozornění, priložéná u použitych Čistich prostředku.
Odstraneni roztocu:
Ke sniženi množstvi roztoču doporučujeme použivani našeho SPECIALNé vyvinutého cisticio prostředku Mitex RM 765. Podle druhu textilie budou roztoče prokazatelné odstraněni béhem 6-9 měsicú.
K cisteni prosim pouziveje fouze originalni cistici prostredek fy. Karcher RM 519. Tento cistici prostredek je vhdn y pro cisteni vsech druh u textili.
Rozpustte polovinu prilozeneho zkusebniho baleni (nebo do poloviny naplyn'y merny kelimek s RM 519) v 5 litrech vody a nalejte toto smes do nadoby na cisticici prostredek.
Započeti práce
Vyprázdněte námobu na nečistoty.
■ Pracujte bez papirového filtracihiho pytle.
■ Nasad'te nádobu na Čistici prostředek.
■ Nasad'te kryt motoru na nádobu na nečistoty a uzavře.
Zastréte sifovou zástrčku do zásvuyk.
Zapnete saci turbinu
Zapnete Rozprašovaci cerpadlo
Pozor: Je-li nádoba na Čistící prostředek prázdné, vypněte Rozprásovaci Čerpadlo (jinak muže dojt k jeho poškozeni). jestlěze s Čerpadlem nepracujete, vypněte jej prosím vypínačem ZAP/VYP.
Pro Rozprašováni - stisknéte knoflik na rukojeti a držte jej stisknutý.
■ Nasad'te Rozprašovaci extr. nastavec na podlahu a pracujte směrem dozadu.
Kachlickové podlahy Čistěte nejlépe v diagonálnim směru ke spárám.
Tipy pro práci
Silne znečistěná mista nastříkejte zvlást' a nechejte Čistici prostředek 5-10 minut púsobit.
Kobercové kryptiny dočistěte na konci práce Čistou vodou, aby byly odstraněny zbytky Čisticiho prostředku. Než po nich začnete chodit, nechejte je po vycistěné dúkladné uschnout.
Lepsiho cisticico h yvsledku dosahnete pri pouziti teplé vody (do max. 50^)
Aby se zarbanilo opetovnému rychlému znečistěni, měl by se, po Čistěni za mokra, textilní potah naimpregnovat. K tomu doporučujeme náš Care Tex RM 762 s antistatickou impregnaci a impregnaci zabrańjici znečistěni.
Ukončeni práce
Vypnete Rozprašovaci cerpadlo
Vypnete saci turbinu
Vyprzdnene t nadobu na cisticic prostredek.
Upozomeni: Přy vtahováni nádoby na Čstić prostředek, můze prědīm nasátá kapalina z nádoby kapat.
Při vyтовánítrubek a nástavce může dojít k vystupu vody.
Vymyvani postrikovacico vedeni v pristroji:
Nádobu na Čistić prostředek naplěte asi 1 litrem Čisté vody.
Tryskudrzte nad odtokem a postrikovaci cerpadlo drzte zapnuté, dokud nespotbrebuje vsechna cistá voda.
Vytáhněte sǐtovou zástróku.
Vyprzdnete nadobu na cistici prostredek.
Sáni zamokra
(kobercové krytiny/tvrdé pocrchy)
(nasávání kapalin)
K nasáti vlhkosti resp. mokra použijte postrikovaci hubici Ex.
9 Pri použiti hubice pro spáry:
Nasadte a zajistete nástavec na mokré /suché sání. Hubici na spáry nasadte primo na nástavec.
Zapoceti prace
Vjmte nadobuna cisticic prostredek.
Vyprázděte nádobu na nečistoty.
■ Pracujte bez papirového filtraciñiho pytle.
■ Nasadte kryt motoru na nádobu na nečistoty a uzavřete.
Zastréte sitovou zástréku do zásuvky.
Zapnete saci turbinu
V prubehu prace
Vypněte sací turbinu
Vytáhněte sǐmovou zástróku.
Vyprzdnete nadobu na necistoty, dle potreby ji zevnitr vymjte a nechte vyschnout:
Pokud byly pristrojem nasaty lepkavé tekutiny:
Vymyjte prisluosenstv a nechte jej vyschnout.
Sáni zasucha
(kobercové krytiny/tvrdé povrchy)
(nasávánj jemn'ych nebo hrubych suchych nečistot)
9 Pouzijte nastavec na mokré /suché sani. Nastavec nasunte na rukojet nebo saci trabku a otocte zajistovaci pákou, cimž provedete zajisteni.
Zvolte požadované prislušenstvi a nasadte je na strikaci / saci trabku popr. primo na nástavec.
Přepnéte prépinaci páku na následujici symbol. Vysávani tvrdych povrchú
Prepněte prepinací páku na
následujici symbol. Vysáváni kobercovych krytin
Započeti práce
Vyjměte nádobu načistici prostředek.
Vyprázdne tě nádobu na nečistoty, v připadě potřeby ji uvnitr vyplachnéte a vysuste.
■ Príslušenstvi (hadice a trabky) by mělo být vždy suché, aby se zabránilo slepeni.
Vysáváni jemnych suchych nečistot: Nasad'te papirovy filtracni pytel (viz odstavec „Toto byste meli provadět pravidelně").
Upozorneni: Pri vysavani hrubych nebo spicatych predmetu muze doit k poskozeni papiroveho filtracniho pytle.
Vysávání hrubych suchych necistot:
■ Pracujte bez papirového filtraciñho pytle.
■ Nasad'te kryt motoru na nádobu na necistoty a uzavřete.
Zastréte sitovou zástréku do zásuvky.
Zapnete saci turbinu
Nastavte saciykon soupatkovym regulatorem na rukojeti.
V prüběhu práce
Při práci bez papirového filtracniho pytle
Je-li nádoba na nečistoty plná, vyprázdněte ji.
Je-li papirový filtračné pytel plny
Ukazatel stavu naplneni filtru se zmeni na Červenou barvu. Nasad'te novy papirov'y filtračni pytel (viz odstavec „Toto bye ste měli povádet pravidelně").
Ukončeni práce
Vypnete saci turbinu
Vytáhněte sǐtovou zástróku.
Pri práci bez papirového filtróveho sáčku
Vyprzdnene nadobu na nečistoty.
Toto bye ste meli provadet pravidelné
Vymena papirového filtracniho pytle
(Objed. c. 6.904-143)
Vypnete pristroj.
Otevretedvauzavery(otacenim ve smeruhodinovychruicek)a sejmete kryt motoruznadobyna necistoty. ①
Vyjměte z nádoby papírový filtracné pytel a uzavřejej.
Vlozte novy papirovy filtracni pytel. ④⑤
■ Nasad'te kryt motoru na nádobu na necistoty a uzavrte (otáčejte uzávery proti sméru hodinovych ručíček až k dorazu). 6
Cisteni plosného skládaného filtru
Dojde-li kPoklesu saciho vykonu:
Vypněte prístroj.

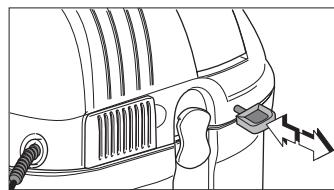

Vicenásobné potáhnéte za knoflik pro oklepány filtru.

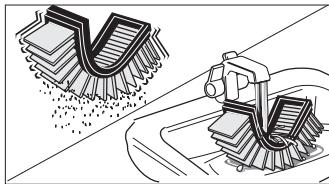

Cas od casu (v závislosti na stupni znečistěni):

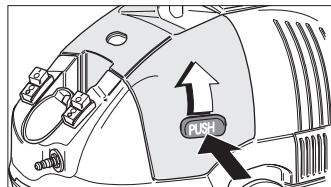

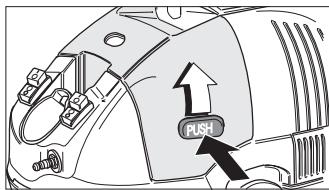

Stisknete knoflik a otevrete prostor filtru.

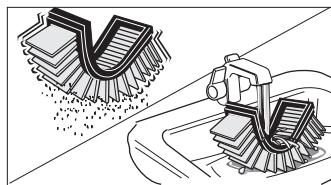

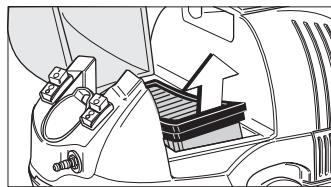

Vyjměte a oklepejte plośný sklátaný filtr
nebo
■ jestlIZE se nečistota neuvolni, vyčistěte plošné skládoný filtr pod tekouci vodou a nechejte jej uschnout.
Kontrola/vymena plosného skládaného filtru
Pravidelné prekontrolujte plośný skládaný filtr, zda neni poškozen. Je-li poškozen, měli bye ste jej ihned vyměnit, jinak muže dojit ke škódám motoru.

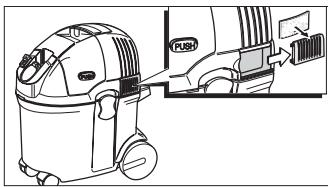

Vymena hygienického mikrofiltru
(Objed. 6.904-143)
Po kazdé pâté yvmène papirového filtracniho pytle by mél byt yvmènen hygienický mikrofiltr. V pri-padé potreby také drive.
Zasunte zakryti smerem dozadu.
Zavěste do zakryti hygienický mikrofiltr a složte dohromady.
Kontrola a cisteni prisluenstvi
Následujíci cásti príslušenstvi prekontrolujte pravidelné na znečistěni, ucpáná a poskození:
- veskeré SACI a Rozprašovaci nástavce,
- Rozprašovaci-saci hadici rukojeti,
- saci trubky,
- gumovou stěrku a kartáče od násady na tvrdé povrchy,
- sací filtr v nádobé na Čistici prostředek.
- Dily 1 a 2 museji byt pohyblive.
Tyto casti v pripadé potreby vymyjte nebo vyplachnětevodou.
Cisteni pristroje
Nádobu na Čistici prostředek naplěte asi 1 litrem Čisté vody.
Rozstrikovaci trysku podržte v dostatečné velké nadobě nebo ve vaně.
Zapnete postrikovaci cerpadlo a pristroj vymyjtce cistou vodou az do jeiho uplneho ycerpani.
Zapnete saci Čerpadlo a nasajte jím vystřikanou vodu za učelem vyčistěni sacich trubic.
Vyprázdne tě nádobu na nečistoty; nádobu na nečistoty a príslušenstvi vymyjte a nechte vyschnout.
Skladovani pristroje
Nastréte prísluěnsstv do držáku na pristroji.
Smotejte siovky kabel a Rozprašovaci-saci hadici a zavěste okolo prislusenstvi.
Upozorneni: K odblokovani spojky Rozprašováci a nasavaci hadice stlačte dvě casti krytu dohromady a spojku stáhněte.
Technické udaje
| Sifová pripojka | 230 - 240 V |
| 1~50/60 Hz | |
| Sifová pojistka (setrvačná) | 10 A |
| Přikon: | 1440 W |
| Saci turbina, Pmax | 1400 W |
| Saci turbina, PJmen. | 1200 W |
| Množstvi vzduchu | 74 l/sec |
| Vakuum | 200 mbar |
| Kapacita mokrého sání | 11 l |
| Objem filtrčniho pytle | 12 l |
| Rozprashované množstvi | 1 l/min |
| Objem Čisté vody | 5 l |
| Objem znečistěné vody | 6 l |
| Délka | 370 mm |
| Širka | 290 mm |
| Vyška | 470 mm |
| Hmotnost ca. | 7 kg |
| Rozmér pripoj. príslušenstvi Ø | 35/60 mm |
| Hladina akust. tlaku | 77 dB(A) |
| Ochranná třida | II |
Sifovy kabel:
| Délka | 5 m |
| Typ | H 05 VV - F 2x1 |
Poruchy si odstrahte sami
Pozor: Nebezpecí urazu elektrickým proudem. Pred veskerými pracemi na elektrických Častech vyтáhněte sítovou zástrčku ze zásuvky.
| Porucha | Přižina | Odstraněni |
| Přistroj neběi. | Chybi elektrické napěti. | Překontrolujte siovou pojistku, kabel, zástrčku a zásuvku a v připadě potřeby je necheje vyměnit odborníkem pro elektrická zarizení. |
| Přistroj vypíná. | Při sání zamokra: prilíš vysská hladina vody v nádobě, vysavač automaticicky vypíná. | Stisknéte vypínač, vypráždněte námobu. |
| Saci sila se postupné sniuje. | Ucpaný papírový filtracné pytel, plosný skládoný filtr, tryska, saci hadice nebo saci trabka; ukazatel stavu naplnéni na „červeny“. | Překontrolujte a v připadě potřeby vyčistěte. |
| Piný papírový filtracné pytel nebo nádobá na nečistoty. | Vyměnte papírový filtracné pytel nebo vypráždněte námobu na nečistoty. | |
| Chybi plosný skládoný filtr nebo není správně nasazen. | Nasadte správně plosný skládoný filtr. | |
| Při vysávány vystupuje prach. | Saci hadice není správně prípojena. | Připoje správně saci hadici. |
| Chybi plosný skládoný filtr nebo není správně nasazen, popr. je vadný. | Nasadte správně nebo vyměnte plosný skládoný filtr. | |
| Při sání zamokra: vystupuje voda. | Plovák je sevřen, plovákový spínač je vadný. | Necheje prězkoušet odborníkem. |
| Rozplašovaci Čerpadlo neběi. | Chybi elektrické napěti. | Překontrolujte siovou pojistku, kabel, zástrčku a zásuvku. |
| Rozplašovaci Čerpadlo běi, nevycházi však ádná voda. | Nádoba na Čistici prostředek je práždná. | Naplínte námobu na Čistici prostředek. |
| Saci filtr je ucpáný. | Vyčistěte saci filtr. | |
| Nádoba na Čistici prostředek není v prístroji nasazena ve správně poloze. | Nasadte správně námobu na Čistici prostředek. | |
| Ucpání v prístroji nebo v príslušenstvi. | Uvolnéte spojku rozplašovaci hadice a přezkousejte, zda Čerpadlo Rozplašuje, kdy ano, pak prězkousejte príslušenstvi, ne, necheje prěkontrolovat servisni slubou. | |
| Příslušenstvi nerozpla šuje. | Ucpaná tryska. | Vyčistěte trysku. |
| Rozplašovaci-saci hadice a trabky jsou ucpané. | Překontrolujte zásuvná spojení, popr. vyčistěte rozplašovaci-saci trabky a hadici. | |
| Nebylo-li mono poruchu odstranit ani pomoci zde uvedenych opatrěni, obrate se prosim na Vaši servisni slubu pro zákazníký Kärcher, kde Vám rádi dale poradí. | ||
Toto je vás nový Čiustic tvrdych pocrchov a kobercov
- nie je v rozsahu dodávky SE 2001
** nie je v rozsahu dodávky SE 2001/SE 3001
Doležite upozornenia
Pre vašu bezpečnost
Pred prvym pouzitim zariadenia si precitafte tento navod na obsluhu a respektujte predovsetkym prilozenu brozuru „BezpecnostnéPokyny pre vlhký a suchy vysávac. 5.956-249".
Dbajte okrem toho aj na vsetkyPokyny uvedené na pouzitych cistiacich prostriedkoch.
- Odporćané cistiace prostriedky sa nesmú používat neriedené. Vyrobky su bezpečné z hladiska prevádžky, pretoze neobsahujužiadne kyseliny, lúhy ani látky škodiaceživotnému prostrediu. Odporćame uschovávat cistiace prostriedky na miestach
Informácia: Možnosti pripojenia dalsieho prislušenstva závisia od každého konkrtehnó použitia.
Precitajte si v tejto suvislosti dalsi odsek tohto navodu.
Podlahové krytiny/tvrde povrchy
(Cistiaci prostriedok sa Rozstrieka a odsaje v jegnom pracovnom kroku)
Pozor: Nečistite parketové podlahy (mžu zvlhnut a poskodit sa).
Potrebné prisluşenstvo
- Striekacionasaciahadicasrukovatou
- Sacie trubice (napr. načistenie podlahy)
- Rozstrekovacia a odsávacia hubica bez nástavca na Čistiaci prostriedok na podlahové krytiny
- Rozstrekovacia a odsavacia hubicas nastavcom na tvrdé povrchy
Priprava roztoku Čistiaceho prostriedku
Pozor: Respektujte laskavo vsetkyPokyny uvedené napouzitych chistiacch prostriedkoch,aby sa predislo skodam na zdravielebo majetku.
Odstrańovanie roztocov:
Na Roztoce odporucame pouzivat nas osobotny cistiaci prostriedok Mitex RM 765. V zavislosti od druhu textilie sa Roztoce preukazatelne odstrania na 6-9 mesiacov.
Pozor: Ak je nadrž na Čistiaci prostriedok prázdna, vypnite strikacie Čerpadlo (cerpadlo sa moze poskodit). Ak s Čerpadlom nepracujete, vypnite ho láskavo vypínačom ZAP/VYP.
Rozstrekovanie - stlačte a podržte tlacidlo na rukovāti.
Položte Rozstrekovaci a odsávaciu hubicu na podlahu a postupujte smerom dozadu, dλžby je najlepsie Čistit diagonalne k škaram.
Užitocné tipy
Na silno znečistéme miesta rozstreknite zvyşenu dávku a nechajte cistiaci prostriedok pósobit 5 - 10 minút.
Po skončeni Čistenia je najlepsie koberec dodatočne yčistř Čistou vodou, kvoli odstráneniu zvyškov Čistianceho prostriedku. Koberec po Čisteni, skor ako po ŋnom začnete chodí, nechajte dokladne vysusit.
Zyväsenýćinok cistenia sa dosiahne, ak sa použije teplá voda (max. do 50^ ).
Po mokrom Čistení sa textilny potah musi impregnovat, aby sa opář rychlo nezaşpinil. Odporúçame použivat nás pripravok Care Tex RM 762 s impregnaciou proti spines antistatickymi učinkami.
Koniec prace
Vypnite striekacie cerpadlo
ypnite saciu turbinu
Vyprzdnite nadrz na cistiaci prostriedok.
Informácia: Pri vyberani nadrze na cistaci prostriedok moze z nadrze kvapkat nasatý roztok.
Pri vytahovani trubice a hubice moze vytekat' voda.
Preplachovanie stiekacich vedeni v zariadeni:
Do nádrže na Čistiaci prostriedok nalejte prbl. 1 I Čistej vody.
Hubicu drzte nad odtokom a zapnite striekacie cerpadlo, kym sa nespotrebuje cistá voda.
VytilhniTE sIEovv vidlicu
Vyprázdnite nádrž na necistoty, podla potreby ju zvnútra vypláchnite a vysuste
Mokré vysávanie (Podlahové krytiny/tvrdé pocrchy)
(Vysávanie mokrych nečistôt)
Používajte na vysávanie vlhkosti, napr.
mokrách vstrekovacích ex-dýz.
9Pri pouziti dzy so strbinami: Nasuunte a zaistite adaptér na vlhké/suché vysavanie. Nasuunte dzyu priamo na adaptér.
Zaciname
Vyberte nádrž na cistiaci prostriedok
Vyprázdnine nadrz na nečistoty
■ Pracujte bez papierového filtráného vrecka
- Nasad'te teleso motora na nádrž na nečistoty a zaistite ho
Zasunte sie'tovu vidlicu do sie'tovej zasuvky
Zapnite saciu turbinu
Pocas praice
Ked' je nádrž na nečistoty plná, zariadenie sa automaticky vypne.
Informácia: Po vypnutú zariadenia vypnite saciu turbínu, pretoze inak sa sacia turbína otvorenim zariadenia znova zapne.
Koniec prace
Vypnite saciu turbinu
Vythahnite sie'tovu vidlicu
Vyprázdnite nádrž na necistoty, podla potreby ju zvnútra vypláchnite a utrite dosucha.
Po vysávani lepkavych tekutin:
Vaplachnite prisluosenstvo a nechajte ho uschnut.
Suché vysávanie
(Podlahové krytiny/tvrdé povrchy)
(Vysávanie jemnych alebo hrubych suchych nečistôt)
9 Pouzite adaptér na vlhke aSuché vysávanie. Adaptér nasadte na ručné držiak, otočte uzatvaraciu páku a tym ho zaistite.
Vyberte pożadované prisluśenstvo a nasad'te ho na striekaciu saciu rurku resp. priamo na adaptér.
Prepinacia páčka na nasledovnom symbole (vysavanie tvrdych povrchov).
Vysavanie hrubych suchych nečistôt: Pracujte bez papierového filtrčného vrecka.
■ Nasad'te teleso motora na nádrž na nečistoty a zaistite ho
Zasunte sie'tovu vidlicu do sie'tovej zásvky
Zapnite saciu turbinu
Ked' je nadrz na necistoty plna, vyprazdnite ju.
Ked' je papierové filtracné vrecko plne:
Z casu na cas (v závislosti od stupna znečistenia):
Stlache tlacidlo a otvorte priestor filtra.
Vyberta oklepte plochy skladany filter;
alebo
Ak sa nečistoty neurolínia, vycistite plochý skladanyé filter pod prúdom vody a nechajte ho vysusit.
Plochy skladany filter zaneseny tvrdosijnymi necistotami vymene.
Vymena hygienického mikrofiltra
(Objednávacie Číslo 6.904-143)
Po kazdej piatej yvmene papieroveho
filtracného vrecka sa musi ymenit hygienicky
mikrofilter. Podla potreby aj skôr.
Odsunte kryt dozadu.
Hygienicky mikrofilter zaveste na kryt a spolu ich nasadte.
Kontrola a Čistenie prislušenstva
■ Pravidelne kontrolujte, Či nie su znečistene, upchaté alebo poskodené nasledujúce diely prislušenstva:
- Vsetky sacie a Rozstrekovacie hubice
- Striekacia a sacia hadica s rukovatou
- Sacie trubice
- Gumová stierka a štětiny nástavca na tvrdé povrchy
- Saci filter v nádrži na Čistiaci prostriedok.
- Diely 1 a 2 musia byt pohyblive.
Tieto diely podla potreby umyte alebo oplachnite vodou.
Cistenie spotrebica
- Do nádrže načistaci prostriedok nalejte pribl. 1 l Čistej vody.
■ Roztrekovaci a odsavaci hubicu drzte v dostatočne veškej nádrži alebo sprchovacej vani.
Striekacie cerpadlo zapnite a vyplachnite zariadenie cistou vodou, az kym sa nespotrebuje.
Zapnite saciu turbinu a povysavajte vystrikanu vodu, aby sa yvciistila sacia rurka.
Nádrž na necistoty vyprázdnite, nádrž na necistoty a prisluşenstvo vypláchnite a nechajte ich uschnút.
Ulozenie zariadenia
- Nasadte prisluşenstvo do držiaka na zariadeni.
Navinte pripojovaci kabel a strikaci saciu hadicu okolo prisluosenstva a ulozte ich.
| Siefový privod | 230-240 V |
| 1~50/60 Hz | |
| Siefový istic (pomalý) | 10 A |
| Príkon (sacia turbina) | Pmax 1400 W |
| Pmen 1200 W | |
| Prietok vzduchu | 74 l/s |
| Podtlak | 200 mbar |
| Prietok Rozstreku | 1 l/min |
| Kapacita mokrého vysávania | 11 I |
| Objem filtračného vrecka | 12 I |
| Objem Čistej vody | 5 I |
| Objem znečistenej vody | 6 I |
| Dížka | 370 mm |
| Širka | 290 mm |
| Výška | 470 mm |
| Hmotnostř pribl. | 7 kg |
| Pripojovaci Rozmer prisluěsenstva ø 35/60 mm | |
| Ürovečn akustického tlaku | 77 dB(A) |
| Krytie | II |
Sietovy kabel:
DlZka 5 m
Typ H05VV-F2x1
Pozor: Hrozi nebezpečenstvo urazu elektrický prudom. Pred věstkými prácami na elektrických dieloch vytiahnite siefovú vidlicu.
| Smetnja | Uzrok | Rješenje |
| Aparat se nePokrece. | Nema elektricnog napona. | Provjeriti mreni osigurac, kabel, utikac i uticnicu i po potrebi dati elektricaru da ih zamijeni. |
| Aparat se iskapca. | Kod mokrog usisavanja: Previsoka razina vode u posudi, usisvac se automatiski iskljucije. | Pritisnuti sklopek uklj/isklj, isprazniti posudu. |
| Smanjuje se usisna snaga. | Zacepljeni su papirnata filtarska vrecica, plosnati nabrani filtar, sapnica, usisno crijve ili usisna cijev. | Provjeriti i po potrebi ocistiti. |
| Pokazivac napunjenosti na "crvenom" | ||
| Papirnata filtarska vrecica ili posuda za smece su puni. | Provjeriti i po potrebi ocistiti. | |
| Nema plosnatog nabranog filtra ili nije pravlino umetnut. | Zamjeniti papirnatu filtarsku vreciu ili isprazniti posudu za smece. | |
| Prilikom usisavanja izlazi prašina. | Usisno crijve niJE pravlino prikljuceno. | Pravlino prikljuciti usisno crijve. |
| Nema plosnatog nabranog filtra, plosnati nabrani filtar niJE pravlino umetnut ili je Pokvaren. | Pravlino umetnuti ili zamjeniti plosnati nabrani filtar. | |
| Kod mokrog usisavanja: Izlazi voda. | Plovak stisnut. | Pokvaren prekidac plovka. |
| Crpka za raspršivanje se nePokrece | Nema elektricnog napona. | Provjeriti mreni osigurac, kabel, utikac i uticnicu. |
| Crpka za raspršivanje sePokrece, ali ne izlazi voda. | Prazna je posuda sredstva za ciscenje. | Napuniti posudu sredstva za ciscenje. |
| Zacepljen je usisni filtar. | Ocistiti usisni filtar. | |
| Posuda sredstva za ciscenje u aparat nije ugradena u pravlinom poloaju. | Pravlino umetnuti posudu sredstva za ciscenje. | |
| Zacepljenje u aparatu ili u priboru. | Odvoji ti spojku crijeva za raspršivanje i provjeriti izlazi li voda; akо da, provjeriti pribor; akо ne, dati na provjeru servisnoj slubi. | |
| Pribor ne pršti. | Zacepljena je sapnica | Ocistiti sapnica. |
| Zacepljene su usisne cijevi i crijve za raspršivanje | Provjeriti uticne spojeve, po mogucnosti ocistiti usisne cijevi i crijvezo ra raspr šivanje. | |
| Pribor neprestano raspr šuje vodu. | Zakocena je poluga za raspršivanja | otkociti |
| Ako smetnju ne moete otkloniti pomocu ovdje opisanih mjera, obratite se Kärcherovoj servisnoj slubi koja ce vamp pruiti dalju pomoc. | ||
Strádajot bez papíra filtrà:
Kad netirumu tvertne ir pilna, iztukoijet to.
