Produkttype	Vann- og støvsuger
Merke	KARCHER
Modell	SE 3001
Strømforsyning	230-240 V ~ 50/60 Hz, 10 A
Maksimal effekt	1400 W
Minimal effekt	1200 W
Luftstrøm	74 l/s
Undertrykk	200 mbar
Kapasitet skittent vannbeholder	6 L
Kapasitet rent vannbeholder	5 L
Filterposevolum	12 L
Spraydebit	1 l/min
Mål (L x B x H)	370 x 290 x 470 mm
Vekt	7 kg
Lengde strømledning	5 m
Lydtrykknivå	77 dB(A)
Beskyttelsesklasse	II
Tilkoblingsdiameter tilbehør	35/60 mm
Hovedfunksjoner	Vanntøyring av tepper og harde overflater, tørr- og våtsuging
Inkludert tilbehør	Kombinert spray-/ekstraksjonsslange, to sugeslanger 0,5 m, spray-/ekstraksjonsdyse med tilbehør for harde overflater, kombinert dyse for tepper/harde overflater, børstedys for puter, fensedys, papirfilterpose, adapter for våt-/tørrsuging, manuell spraydyse
Filtre	Platefoldet filter (innebygd), sanitært mikrofilter (innebygd)
Vedlikehold	Rengjøring av platefoldet filter, utskifting av filterpose og sanitært mikrofilter, skylling av sprayledninger
Automatisk stopp	Apparatet slår seg automatisk av når avfallsbeholderen er full ved vannsuging
Garanti	Garanti i henhold til betingelser fra autorisert Karcher-forhandler

Ofte stilte spørsmål - SE 3001 KARCHER

Hvordan bruke apparatet til vanntøyring av tepper?

For vanntøyring, fjern papirfilterposen, plasser rengjøringsmiddelbeholderen, koble apparatet til, slå på sugeturbinen og deretter sprøytepumpen. Påfør spray-/ekstraksjonsdysen på gulvet og arbeid bakover, trykk på håndtakets knapp for å sprøyte. For vanskelige flekker, la rengjøringsmiddelet virke i 5-10 minutter. Avslutt med skylling i rent vann.

Hvordan tørrsuge med denne Karcher SE 3001?

For tørrsuging, bruk en papirfilterpose (unntatt for grovt avfall). Fjern rengjøringsmiddelbeholderen, tøm støvbeholderen. Koble apparatet til, slå på sugeturbinen. Still inn effekten med glidebryteren på håndtaket. For harde overflater eller tepper, bruk bryteren på den kombinerte dysen.

Hvorfor slår apparatet seg av under bruk?

I vannsugingsmodus slår apparatet seg automatisk av når avfallsbeholderen er full. Slå av sugeturbinen, tøm beholderen og start på nytt. Hvis problemet vedvarer, kontroller flottøren eller kontakt kundeservice.

Hvordan rengjøre eller skifte det platefoldede filteret?

Når sugeeffekten avtar, trekk flere ganger i filtervibratorknappen. Om nødvendig, åpne rommet, ta ut det platefoldede filteret, bank det eller rengjør det med rennende vann og tørk det. Skift det hvis det er skadet (ref. 6.414-498).

Når må papirfilterposen skiftes?

Skift papirfilterposen når fyllingsindikatoren blir rød. Åpne lukkene, ta ut den gamle posen ved å lukke den, sett inn en ny (ref. 6.904-143) og lukk apparatet.

Hvordan skylle sprayledningene etter bruk?

Fyll rengjøringsmiddelbeholderen med omtrent 1 liter rent vann. Hold dysen over et kar og slå på sprøytepumpen til beholderen er tom. Koble deretter apparatet fra og tøm avfallsbeholderen.

Kan jeg bruke apparatet på parkett?

Nei, apparatet er ikke egnet for rengjøring av parkett fordi væske kan trenge inn og skade det. Det er designet for tepper og harde overflater som fliser.

Hvilke rengjøringsmidler skal brukes med SE 3001?

Bruk kun originalt Kärcher RM 519 rengjøringsmiddel for rengjøring av tekstiler. For fjerning av midd, bruk Mitex RM 765. For antistatisk impregnering, bruk Care Tex RM 762. Følg alltid produktanvisningene.

Hva gjør jeg hvis sprøytepumpen ikke fungerer?

Kontroller strømforsyningen og sikringer. Sørg for at rengjøringsmiddelbeholderen ikke er tom og at den er satt inn riktig. Rengjør sugefiltret i beholderen. Hvis problemet vedvarer, koble fra slangen og test pumpen; hvis den ikke sprøyter, kontakt kundeservice.

Hvordan oppbevare apparatet etter bruk?

Tøm og skyll avfallsbeholderen og tilbehøret. Oppbevar tilbehøret i oppbevaringsrommet på apparatet. Rull opp strømledningen og slangene rundt apparatet. Oppbevar apparatet på et tørt sted.

BRUKSANVISNING SE 3001 KARCHER

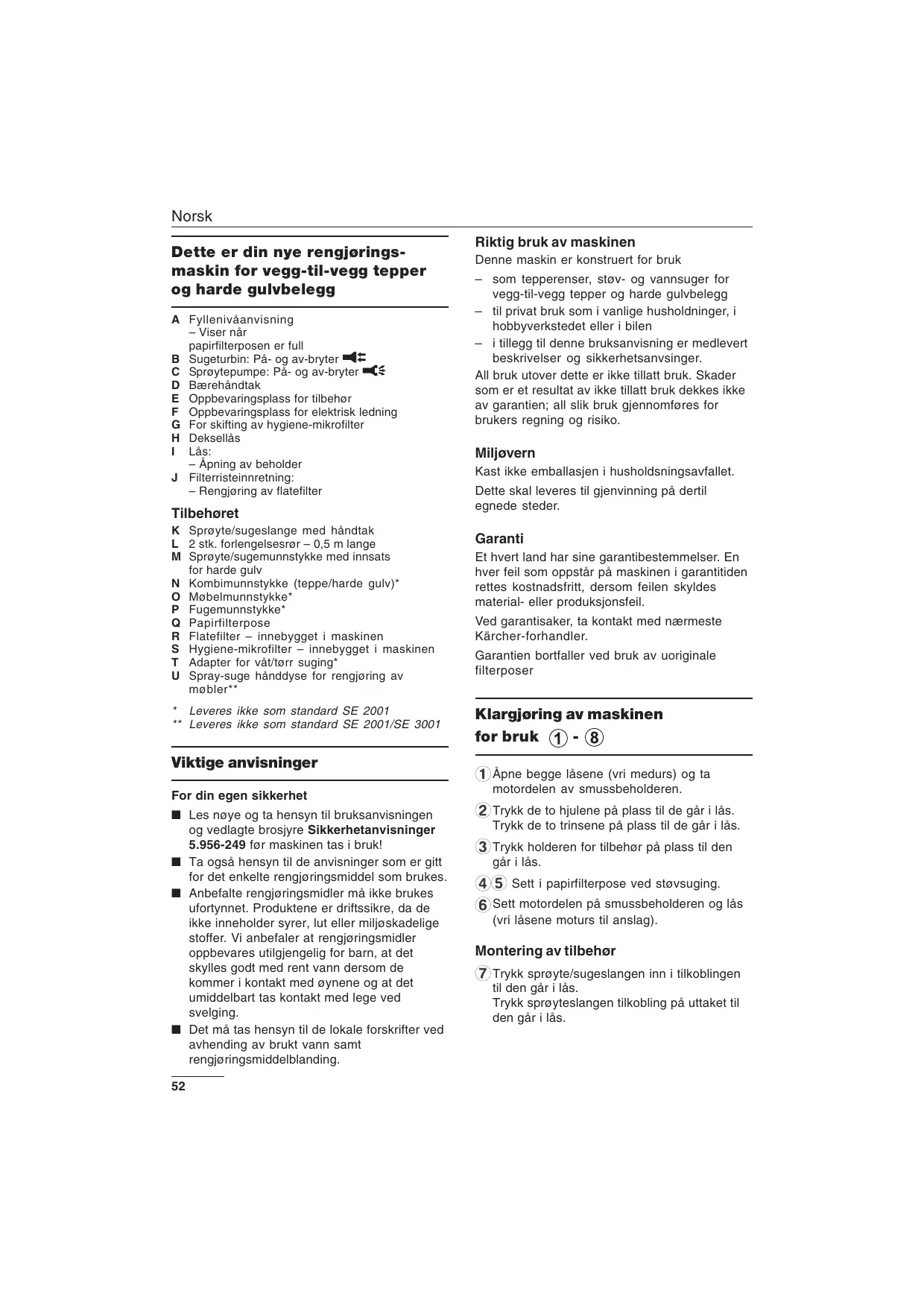

Dette er din nye rengjorings-maskin for vegg-til-vegg tepper og harde gulvbelegg

A Fyllenivaanvisning
-Viser nár
papirfilterposen er full
B Sugeturbin: På- og av-bryter
C Sprøytepumpe: På- og av-bryter
D Baerehandtak
E Oppbevaringsplass for tilbehör
F Oppbevaringsplass for elektrisk ledning
G For skifting av hygiene-mikrofilter
H Deksellas
I LAs:
- Apning av beholder
J Filterristeinnretning:
- Rengjøring av flatefilter

Tilbehoret

K Sprøyte/sugeslange med handtak
L 2stk. forlengelsesr r -0,5 m Lange
M Sprøyte/sugemunnstykke med innsats for harde gulv
N Kombimunnstykke (teppe/harde gulv)
O Møbelmunnstykke
P Fugemunnystykke
Q Papirfilterpose
R Flatefilter - innebygget i maskinen
S Hygiene-mikrofilter -innebygget i maskinen
T Adapter for vát/torr suging
U Spray-suge händdyse for rengjöring av møbler**

• Leveres jegke som standard SE 2001
  ** Leveres/DDs som standard SE 2001/SE 3001

Viktige anvisninger

For din egen sikkerhet

Les nuye og ta hensyn til bruksanvisningen og vedlagte brosjyre Sikkerhetanvisninger 5.956-249 for maskinen tas bruk!
Ta ogsa hensyn til de anvisninger som er gitt for det enkelte rengjorghingsmiddel som brukes.
Anbefalte rengjorghingsmidler违法犯罪 ufortynnet. Produktene er driftssikre, da de/DDie inneholder syrer, lut ell er miljoskadelige stoffer. Vi anbefaler at rengjorghingsmidler oppbevares utilgengelig for barn, at det skyllles godt med rent vann dersom de kommen i Kontakt med oynene og at det umiddelbart taskontaktmed lege ved svelging.
Det ma tas hensyn til de lokale forskritter ved avhending av brukt vann samt rengjøringsmiddelblanding.

Riktig bruk av maskinen

Denne maskin er konstruert for bruk

• som tepperenser, stov- og vannsuger for vegg-til-vegg tepper og harde gulvbeegg
• til privat bruk som i vanlige husholdninger, i hobbyverkstedet aller i bilen
• i tillegg til donne bruksanvisning er medlevert beskrivelser og sikkerhetsanvsinger.

All bruk utover dette er ikke tillatt bruk. Skader som er et resultat av ikke tillatt bruk dekkerkes ikke av garantien; all sik bruk gjennomfores for brukers regning og risiko.

Miljøvern

Kast/DD ke emballasjen i husholdsningsavfallet. Dette skal leveres til gjenvinning paert dertil egnede steder.

Garanti

Et hvert land har sine garantibestemmelser. En hver feil som oppstår på maskinen i garantitiden rettes kostnadsfritt, dersom feilen skyldes material- eller produksjonsfel.

Ved garantisaker, ta Kontakt med nærmeste Kärcher-forhandler.

Garantien mortfaller ved bruk av uoriginale filterposer

Klargjøring av maskinen

forbruk ① - ⑧

① Apne begge lasene (vri medurs) og ta motordelen av smussbeholderen.
② Trykk de to hjulene på plass til de går i lås. Trykk de to trinsene på plass til de går i lås.
③ Trykk holderen for tilbehør på plass til den går i lås.
45 Sett i papirfilterpose ved stovsuging.
⑥ Sett motordelen på smussbeholderen og las (vri lásene moturs til anslag).

Montering av tilbehør

⑦ Trykk spryte/sugeslangen inn i tilkoblingen til den gar i las.

Trykk sprøyteslangen tilkobling på uttaket til den gär i las.

Monter onsket tilbehør på sprøyte/sugeslangen h.v. forlengelsesrøret og lås.

Bemerk: Hvilket tilbehör du monterer er avhengig av hva du skal bruke maskinen til. Les;neste avsnitt i donne bruksanvisning.

Våtrengjöring/rens av tepper/harde gulvbeegg

(Sprøyt på rengjøringsmiddel og sug opp i en arbeidsoperasjon)

Advarel: Må不同程度 brukes til rengjörning av parkett (fuktighet kan trenge ned i gulvet og före til skader).

Nodvendig tilbehør

Sprøyte/sugeslange med handtak
- Forlengelsesrør (f.eks. for gulvrengjoring)
Sprøyte/sugemunnstykke uten innsats for harde gulv ved tepper
Sprøyte/sugemunnystykke med innsats for harde gulvbelegg

Blanding av rengjoringsopplosning

Advarsel: For á forebygge skader på helse og gjenstander, má det tas hensyn til alle anvisninger som er gitt for det enkelte rengjøringsmiddel.
Fjerning av midd:

Til fjerning av midd vil vi anbefale vart spesialutviklede rengjøringsmiddel Mitex RM 765. Midden fjernes bevislig i 6 - 9 maneder, avhengig av tekstiltype.

Vennligst bruk kun originalt Karcher RM 519 rengjoringsmiddel til rengjoring. Dette rengjoringsmiddelet er egnet for alle typert ekstiler og rengjoringsarter.
Løs opp halve den vedlagte provepakken (eller 1 / 2 malebeger RM 519) i 5 liter vann og fyllijke blandingen i rengjøringsmiddelbeholderen.

Oppstarting av arbeid

Tøm smussbeholderen
Arbeid uten papirfilterpose
Sett inn rengjøringsmiddelbeholderen
Sett motordelen på smussbeholderen og steng lásene
Sett stopselet i stikk-kontakten
Koble inn sugeturbinen
Koble inn sprytepumpen

Advarsel: Koble ut sprytepumpen nár rengjøringsmiddelbeholderen er tom (ellers kan pumpen skades).Koble ut pumpen med PÁ/AVbryteren nár du ikke arbeider med pumpen.

For sprøyting -trykk på knappen på handtaket og hold detinne.

Sett sprøyte/sugemunnstykke på gulvet og arbeid bakover. Fliser rengjores best diagonalt på fugene.

Tips for arbeid

Sprøyt ekstra på sterkt tilsmussenede steder og la rengjøringsmiddelet virke i 5-10 minutter.
Gå over teppegulv med rent vann erter at delve rengjøringen er avsluttet, slick at alle rester av rengjøringsmidler fjernes. La teppet tørke før detTRS pa.
Det oppnas et bedre rengjoringsresultat ved bruk av varmt vann (inntil max. 50^
Etter våtrengjöring bør tekstilbelegget impregneres, for a unngå rask tilsmussing. Vi anbefaler til dette vår Care Tex RM 762 med smussavvisende og antistatisk impregnering.

Etter arbeidet er avsluttet

Koble ut spraytepumpen
Koble ut sugeturbinen
Trekk ut stopselet
Tom rengjoringsmiddelbeholderen

Bemerk: När rengjöringsmiddelbeholderen tas ut, kan oppsuget væske drype fra beholderen.

Nár forlengelsesrør og munnstykke demonteres, kan det renne ut vann.

Gjennomskyllng av spryteledningene:

(oppsuging av fuktiget)
For oppssuging av fuktighet eller vaeske, bruk spray-ex-dyser.
(9)Ved bruk av fugedysen: Sett pà og lás adapter for vát/tórr suging. Sett fugedyse direkte pà adapteren.

Oppstarting av arbeid

Ta ut rengjöringsmiddelbeholderen
Tøm smussbeholderen
Arbeid uten papirfilterpose
Sett motordelen på plass smussbeholderen og steng lase
Sett stopselet i stikk-kontakten
Koble inn sugeturbinen

Under arbeit

Etter arbeitdet er avsluttet

Koble ut sugeturbinen
Trekk ut stopselet
Tøm smussbeholderen, skyll den innvendig ved behov og tørk av.

Gjennomskyll tilbehoret og la det tørke.

Stovsuging (teppegulv/harde gulv)

Sett omsjaltehendelen pa følgende symbol for bruk pa harde gulvbelegg Sett omsjaltehendelen pa følgende symbol for bruk pa tepper

Oppstarting av arbeid

Ta ut rengjoringsmiddelbeholderen
Tøm smussbeholderen, ved behov skyll den og tørk den godt
■ Tilbehoret (slange og rør) ma vare tøre innvendig, slik at de/DDke kleber seg.
For oppsuging av fint tort smuss: Sett inn papirfilterpose (se avsnitt «Dette ma du gjure regelmessig').

Bemerk: Ved oppssuging av grove ell er spisse gjenstander kan papirfilterposen skades.

For oppssuging av grovt tort smuss: Arbeid uten papirfilterpose.
Sett motordelen på plass smussbeholderen og steng lase
Sett stopselet stikk-kontakten
Koble inn sugeturbinen
Innstill onsket sugekraft ved hjelp av skyverereguleringsnappen på handtaket

Under arbeit

Ved arbeid uten papirfilerpose:

Etter arbeitet er avsluttet

Koble ut sugeturbinen
Trekk ut støpselet

Bruk av stovsugeren uten papirfilterpose

Skifting av papirfilterpose

Slá av maskinen
Apne de to lasene (vri medurs) og ta motordelen av smussbeholderen ①
Ta papirfilterposen ut av beholderen og steng den

Sett inn ny papirfilterpose. ④⑤
Sett motoredelen på smussbeholden igjen og steng lásene (vri moturs til anslag). 6

Rengjöring av flatefilter

När sugekraften avtar:

Slá av maskinen

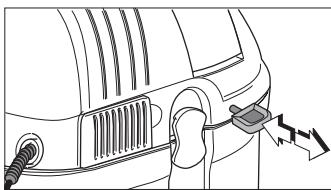

Trekki filterristeinnretningen gjentatte ganger

Fra tid til annen (avhengig av tilsmussingsgrad):

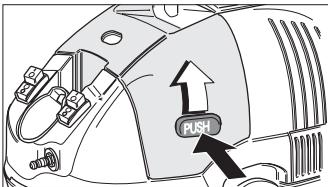

Trykk pa knappen for filter

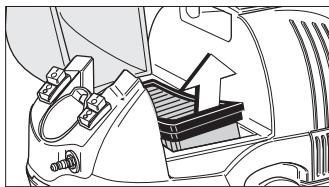

Ta ut flatefilteret og bank det

eller

Kontroll/skifting av flatefilter

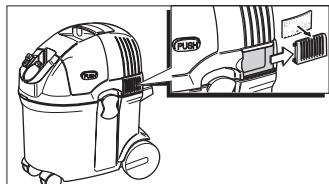

Skifting av hygiene-mikrofilter

Skyvdekseletbakover
■ Legg filteret i dekselet og sett det på plass igjen

Kontroll og rengjøring av tilbehør

Kontroller følgende tilbehorsdeler regelmessig for forurensing, tilstopping og skader:

• Alle sprøyte/sugemunnstykker
  Sprøyte/sugeslange med händtak
• Forlengelsesrør
  Gummilistpaborsteforbruikpaharde gulv
• Sugefilter i rengjoringsmiddelbeholder
• Delene 1 og 2 mä väre bevegelige.

Vask/skyl delene i vann ved behov

Rengjoring av apparatet

Fyll rengjøringsmiddelbeholderen med ca. 1 liter rent vann.
Hold spryte-/sugemunnystykket opp i en beholder som er stor til a romme alt vannet, eller i badekaret.
Slå på sprøytepumpen og gjennomskyll sugen til det ikke er mer vann igjen.
Slå på sugeturbinen og sug opp vannet som har blitt sprøytet ut, for Å rengjore sugerørene.
Tøm smussbeholderen, skyll smussbeholder og tilbehør, og tørk av.

Oppbevaring av maskinen

Sett tilbehoreti holderenpamaskinen.

Rull opp den elektriske ledningen og sprøyte/sugeslangen og legg dem rundt tilbehøret.

Bemerk: For à apne sprayteslangekuplingen; trykk de to delene sammen og trekk kuplingen fra hverandre.

Tekniske data

Strøm	230 - 240 V
	1~ 50/60 Hz
Sikring (treg)	10	A
Effekt :	1440	Watt
Sugeturbin, Pmax	1400	Watt
Sugeturbin, Pnom	1200	Watt
Luftmengde	74	I/s
Undertrykk	200	mbar
Kapasitet, vätt	11	I
Kapasitet, filterpose	12	I
Sprøytemengde	1	I/min
Kapasitet, rent vann	5	I
Kapasitet, smussvann	6	I
Lengde	370	mm
Bredde	290	mm
Høyde	470	mm
Vekt ca.	7	kg
Tilkbolning tilbehør Ø	35/60	mm
Støynivå	77	dB(A)
Beskyttelsensklasse	II
Elektrisk ledning:
Lengde	5	m
Type	H 05 VV – F 2x1

Retting av feil selv

Advarsel:

Fare for elektrisk støt. Ta alltid ut stopselet før noe arbeid på elektriske komponenter pâbegynnes.

Feil	Årsak	Utbedring
Maskinen starter ikke	Får ikke strøm	Kontroller sikring, ledning, støpsel og stikk-kontakt og la en elektriker utføre utbedringen
Maskinen stopper	Ved vannsuging; for hoyt væskenivå i beholder, maskinen slår seg automatisk av	Tykk på På/Av-bryteren og tøm beholderen
Sugekraften avtar	Papirfilterpose, flatefilter, munnstykke, sugeslange eller forlengelsesrør tilstoppet; fyllenivåanvisning på «rødtd»	Kontroller og rengjør ved behov
	Papirfilterpose eller smussbeholder full	Shift papirfilterpose eller tøm smussbeholder
	Flatefilter mangler eller er feil innsatt	Sett filteret riktig
Detkommen ut støv ved støvsuging	Sugeslange feil tilkoblet	Monter sugeslangen riktig
	Flatefilter mangler, sitter feil eller er defekt	Sett filteret riktig eller skift filter ved behov
Detkommen vann ut ved vannsuging	Flotør har hengt seg opp	Ring en servicemontør
	Flotør defekt
Sprøytepumpe går ikke	Får ikke strøm	Kontroller sikring, ledning, støpsel og stikk-kontakt
Sprøytepumpe går, men det:vommer ikke vann	Rengjøringsmiddelbeholder tom	Fyll rengjøringsmiddelbeholderen
	Sugefilter tilstoppet	Rengjør sugefilter
	Rengjøringsmiddelbeholder sitter ikke riktig i maskinen	Sett rengjøringsmiddelbeholderen riktig
	Tilstopping i maskin eller tilbehør	Løsne sprøyteslangens tilkobling og kontROLLER om pumpen sprøyter. Hvis ja, kontROLLER tilbehør nei, ring en servicemontør
Tilbehør sprøyter ikke	Dyse tilstoppet	Rengjør dyse
	Sprøyte/sugerør og -slange tilstoppe	Kontroller forbindelseerevt. rengjør sprøyte/sugerør og -slange

Dersom feilen ikke lar seg rett på这部分 maten, ring Karchers serviceavdeling.

Stang av motorn
Dra ut stickkontakten ur vaguttaget.
