Vrsta izdelka	Sesalnik za vodo in prah
Znamka	KARCHER
Model	SE 3001
Napajanje	230-240 V ~ 50/60 Hz, 10 A
Največja moč	1400 W
Najmanjša moč	1200 W
Pretok zraka	74 l/s
Podtlak	200 mbar
Prostornina rezervoarja za umazano vodo	6 L
Prostornina rezervoarja za čisto vodo	5 L
Prostornina filtrirne vrečke	12 L
Pretok pršenja	1 l/min
Dimenzije (D x Š x V)	370 x 290 x 470 mm
Teža	7 kg
Dolžina napajalnega kabla	5 m
Raven zvočnega tlaka	77 dB(A)
Zaščitni razred	II
Premer priključka za dodatke	35/60 mm
Glavne funkcije	Vodno čiščenje preprog in trdih površin, sesanje na suho in mokro
Priloženi dodatki	Kombinirana cev za pršenje/ekstrakcijo, dve sesalni cevi 0,5 m, šoba za pršenje/ekstrakcijo s pripomočkom za trde površine, kombinirana šoba za preproge/trde površine, šoba-krtača za blazine, šoba za reže, papirnata filtrirna vrečka, adapter za mokro/suho sesanje, ročna šoba za pršenje
Filtri	Ploščati filtri (vgrajeni), sanitarni mikrofilter (vgrajen)
Vzdrževanje	Čiščenje ploščatega filtra, zamenjava filtrirne vrečke in sanitarnega mikrofiltra, izpiranje cevi za pršenje
Samodejni izklop	Naprava se samodejno izklopi, ko je posoda za umazanijo polna pri sesanju vode
Garancija	Garancija v skladu s pogoji pooblaščenega prodajalca Karcher

Pogosto zastavljena vprašanja - SE 3001 KARCHER

Kako uporabljati napravo za vodno čiščenje preprog?

Za vodno čiščenje odstranite papirnato filtrirno vrečko, postavite rezervoar za detergent, priključite napravo, vklopite sesalno turbino in nato črpalko za pršenje. Šobo za pršenje/ekstrakcijo položite na tla in delajte vzvratno, medtem ko pritiskate gumb na ročaju za pršenje. Za trdovratne madeže pustite detergent delovati 5 do 10 minut. Končajte z izpiranjem s čisto vodo.

Kako sesati na suho s tem Karcher SE 3001?

Za suho sesanje uporabite papirnato filtrirno vrečko (razen za grobe odpadke). Odstranite rezervoar za detergent, izpraznite posodo za prah. Priključite napravo, vklopite sesalno turbino. Moč nastavite z drsnikom na ročaju. Za trde površine ali preproge uporabite preklopno ročico na kombinirani šobi.

Zakaj se naprava med uporabo izklopi?

V načinu sesanja vode se naprava samodejno izklopi, ko je posoda za umazanijo polna. Izklopite sesalno turbino, izpraznite posodo in znova zaženite. Če težava ne izgine, preverite plovec ali kontaktirajte servisno službo.

Kako očistiti ali zamenjati ploščati filter?

Ko sesalna moč pade, večkrat potegnite gumb vibratorja filtra. Po potrebi odprite predel, odstranite ploščati filter, ga potresite ali očistite pod tekočo vodo in nato posušite. Zamenjajte ga, če je poškodovan (ref. 6.414-498).

Kdaj je treba zamenjati papirnato filtrirno vrečko?

Papirnato filtrirno vrečko zamenjajte, ko merilnik polnosti postane rdeč. Odprite zapirala, odstranite staro vrečko, tako da jo zaprete, vstavite novo (ref. 6.904-143) in zaprite napravo.

Kako izprati cevi za pršenje po uporabi?

Rezervoar za detergent napolnite s približno 1 litrom čiste vode. Držite šobo nad posodo in vklopite črpalko za pršenje, dokler rezervoar ni prazen. Nato odklopite napravo in izpraznite posodo za umazanijo.

Ali lahko napravo uporabljam na parketu?

Ne, naprava ni primerna za čiščenje parketa, saj lahko tekočina prodre vanj in ga poškoduje. Namenjena je preprogam in trdim površinam, kot so ploščice.

Katere detergente uporabljati s SE 3001?

Uporabljajte samo originalni detergent RM 519 Karcher za čiščenje tekstila. Za odstranjevanje pršic uporabite Mitex RM 765. Za antistatično impregnacijo uporabite Care Tex RM 762. Vedno upoštevajte navodila izdelkov.

Kaj storiti, če črpalka za pršenje ne deluje?

Preverite električno napajanje in varovalke. Prepričajte se, da rezervoar za detergent ni prazen in da je pravilno vstavljen. Očistite sesalni filter v rezervoarju. Če težava ne izgine, odklopite gibko cev in preizkusite črpalko; če ne prši, kontaktirajte servisno službo.

Kako pospraviti napravo po uporabi?

Izpraznite in sperite posodo za umazanijo ter dodatke. Dodatke pospravite v njihove prostorčke na napravi. Napajalni kabel in gibke cevi ovijte okoli naprave. Napravo hranite na suhem mestu.

NAVODILA ZA UPORABO SE 3001 KARCHER

Pripojeni prisluşenstvi

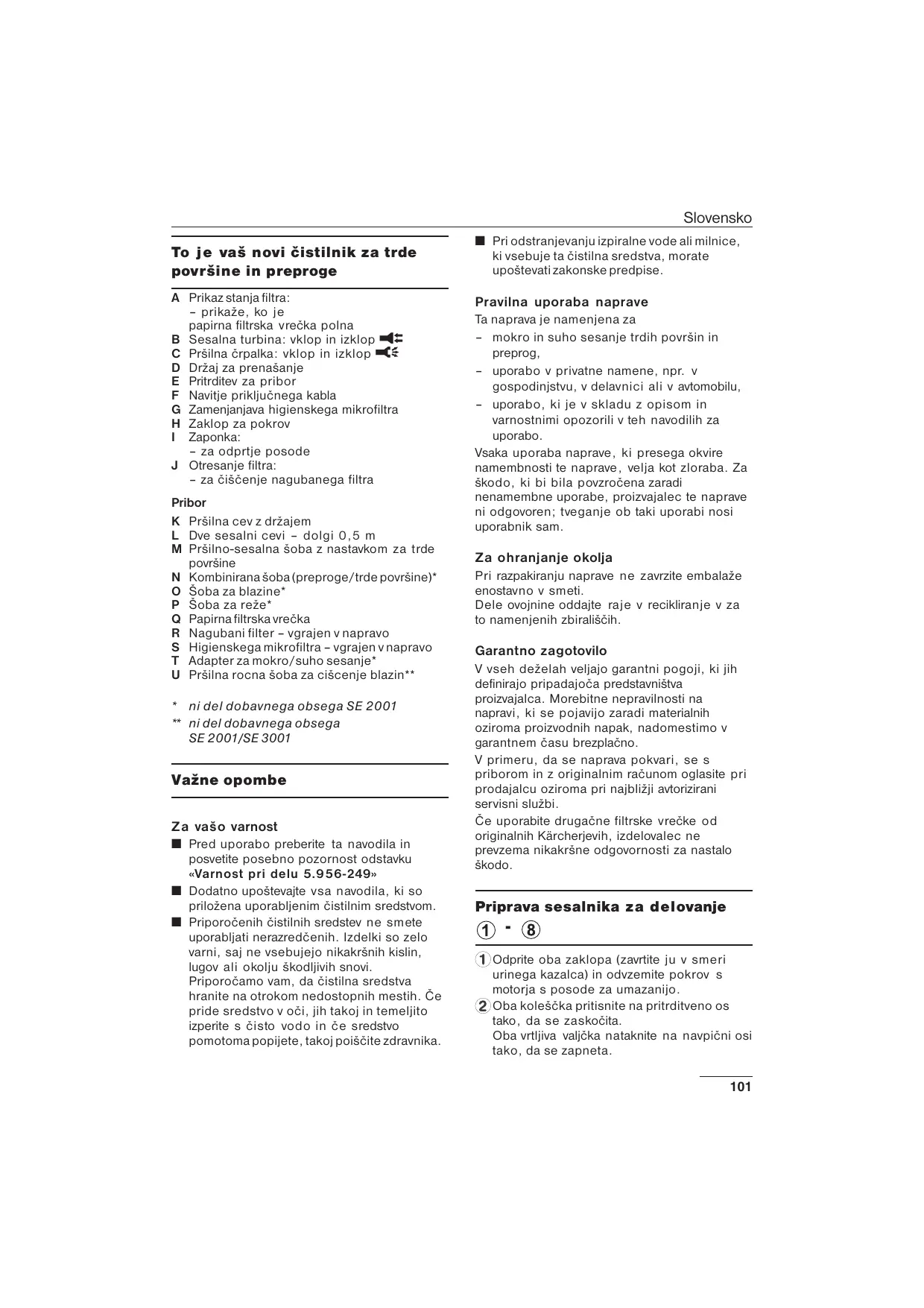

To je vaš novičistilnik za trde povrsine in preproge

A Prikaz stanja filtra:
- prikaže, ko je
papirna filtrska vrečka polna
B Sesalna turbina: vklop in izklop
C Pršilna Črpalka: vklop in izklop
D Drzaj za prenašanje
E Pritrditev za pribor
F Navitje priključnega kabla
G Zamenjanjava higienskega mikrofiltra
H Zaklop zaPokrov
I Zaponka:
- za odprtje posode
J Otresanje filtra:
- za cisćenje nagubanega filtra

Pribor

K Prsilna cev z držajem
L Dve sesalni cevi - dolgi 0,5 m
M Pršilno-sesalna šoba z nastavkom za trde povrsine
N Kombinirana šoba(preproge/trde povrsine)
O Soba za blazine
P Šoba za reže
Q Papirna filtrska vrečka
R Nagubani filter - vgrajen v napravo
S Higienskega mikrofiltra - vgrajen v napravo
T Adapter za mokro/suho sesanje*
U Pršilna rocna šoba za ciscenje blazin*

• ni del dobavnega obsega SE 2001
  ** nideldobavnegabobsega

SE 2001/SE 3001

Vazne opombe

Za vašo varnost

Pred uporabo preberite ta navodila in posvetite posebno pozornost odstavku «Varnost pri delu 5.956-249»
Dodatno upostevajte vsa navodila, ki so prilozena uporabljenim cistilnim sredstvom.
Priporocenih cistilnih sredstev ne smete uporabljati nerazredcenih. Izdelki so zelo varni, saj ne vsebujeo nikakrsnih kislin, lugov ali okolju skodljivih snovi. Priporocamo vam, da cistilna sredstva hranite na otrokom nedostopnih mestih. Če pride sredstvo v oči, jih takoj in temeljito izperite s cisto vodo in Če sredstvo pomotoma popijete, takoj poišcite zdravnika.

Pri odstranjevanju izpiralne vode ali milnice, ki vsebuje ta cistilna sredstva, morate upostevati zakonske predpise.

Pravilna uporaba naprave

• mokro in suho sesanje trdih povrsin in preprog,
• uporabo v privatne namene, npr. v gospodinjstvu, v delavnici ali v avtomobilu,
• uporabo, ki je v skladu z opisom in varnostimi opozorili v teh navodilih za uporabo.

Vsaka uporaba naprave, ki presega okvire namembnosti te naprave, velja kot zloraba. Za skodo, ki bi bila povzročena zaradi nenamembne uporabe, proizvajalec te napraveni odgovoren; tveganje ob taki uporabi nosi uporabnik sam.

Zaohranjanekoljia

Pri razpakiranju naprave ne zavrzite embalaze enostavno v smeti.

Dele ovojnine oddajte raje v recikliranje v za to namenjenih zbiralisich.

Garantno zagotovilo

V vseh dezelah veljago garantni pogoji, ki jih definirajo pripadajoca predstavnistva proizvajalca. Morebitne nepravalnosti na napravi, ki se pojavijo zaradi materialnih oziroma proizvodnih napak, nadomestimo v garantnem casu brezplačno.

V primeru, da se napravaPokvari, se s priborom in z originalnim računom oglasite pri prodajalcu oziroma pri njbližji avtorizirani servisni sluzbi.

Če uporabite drugačne filtrske vrečke od originalnih Kärcherjevih, izdelovalec ne prevzema nikakrsne odgovornosti za nastalo škodo.

Priprava sesalnika za delovanje

① ⑧

① Odprité oba zaklopá (zavrtite ju v smeri urinega kazalca) in odvzemitePokrov s motorja s posode za umazanijo.
(2)Oba koleschka pritisnite na pritrditveno os tako, da se zaskocita. Oba vrtljiva valjcka nataknite na navpici ni osi tako, da se zapeta.

③Nosilec za pribor nataknite na za to namenjeno mesto talok, da se zapne.
45Pred suhim sesanjem vstavite papirno filtrskovrecko.
⑥ Ohisje motorja posadite na posodo za umazano vodo in ga zapnite (Gumbe zavrtite v nasprotni smeri urinih kazalcev).

Priklujcijev pribora

7 Prsilno-sesalno cev vtaknite v napravo tako, da se zaskovi.
Spojni del prśilno-sesalne cevi nataknite tako, da se zapne.
(8) Želen pribor nataknite na pršilno-sesalno oz. sesalno cev. Po potrebi ga zapnite.

Opomba: Kateri del pribora montirate, je odvisno od namembnosti uporabe. Več o tem preberite v naslednjem odstavku.

Tako delate z napravo

Mokro cischenje preprog/trdirh povrsin

(Pršenje in sesanje Čistilnega sredstva v isti delovni fazi)

Pozor: S tem nacinom ne Čistite parketa (vlaga lahko vdre v les in parket unici).

Potreben pribor:

• prsilno-sesalna cev z držajem
• sesalna cev (npr. za Čišćenje tal)
• pršilno-sesalna šoba brez nastavka za trde povrsine pri preprogah
• pršilno-sesalna šoba z nastavkom za trde povrsine pri trdirh povrsinah

Priprava cistilnegasredstva

Pozor: Za preprecitev zdravju nevarnih posledic in poskodb predmetov prosimo, da upoštevate vsa navodila, ki so uporabljenim Čistilnim sredstvom prilozena.

Odstranjevanie prsic
Pri odstranjevanju prsic iz preprog vamp priporoćamo posebej za ta namen narejeno cistilno sredstvo Mitex RM 765. Z njeno uporabo lahko glede na vrsto tkanine dokazljivo odstranite prsicze 6 do 9 mesecev.
Pri ciscenju uporabljaje samo originalno Karcherjevo cistilno sredstvo RM 519. To je primerno za vse postopke ciscenja tekstila.

■ Polovico vsebine priložene preizkusne vrečke (ali 1/2 merice sredstva RM 519)raztopite v 5 litrih vode in mešanico prelijte v posodo za Čistilno sredstvo.

Zacetek z delom

■ Izpraznite posodo za umazanijo.
Papirna filtrska vrečka ne sme biti vložena.
Vlozite posodo za cistilno sredstvo.
■ Pokrov motorja poveznite na posodo za umazanijo in ga zapnite.
Vtic vtaknite v elektricno vticnico.
Vključite sesalno turbino.
Vključite pršilno Črpalko.

Pozor: Ce je posoda za cistilno sredstvo prazna, izključite pršilno Črpalko (lahko pride do poškodb Črpalke). Ce ne Čistite s pomoćjo Črpalke, jo izključite s stikalom VKLOP/JZKLOP.

ZaprSenje - pritisnite tipko na drzaju.

■ Prsilno-sesalno šobo nastavite na tla in jo volecite v smeri nazaj, pri keramicnih plošćicah najbolje v smeri diagonalno nanje.

Namigi za boljse delovanje

Močno umazana mesta posebej popršite s cistilnim sredstvom in ga pustite delovati 5 do 10 minut.
Po končanem Čišćenju preproge jo ponovno očistite s Čistvo, takao da

odstranite ostanke cistilnega sredstva. Po ciscenju naj se preproga temeljito posusi, preden stopate po njej.

Z uporabo tople vode (do najvec 50^ ) lahko dosezete boljse izide ciscenja.
Po mokrem cischenju morate tekstil impregnirati, saj s tem preprecite ponovno hitro onesnazenje. Za impregnacijo vampriporocamo uporabo naše sredstvo Care Tex RM 762 z impregniranjem, ki odvračumazanijo in naredi tekstil antistaticen.

Zastavitev delovanja

Izkljucite prsilno crpalko
Izkljucite sesalno crpalko
Izpraznite posodo za cistilno sredstvo

Opomba: Ob snetju posode za Čistilno sredstvo lahko s posode kaplia poprej posesana voda. Pri ločevanju cevi od šobe lahko izhaja voda.

Spiranje razpršilnih vodov v napravi:

Posodo za Čistilno sredstvo napolnite s približno 1 litrom Čiste vode.
Sobo drzite nad odtokom in vklopite brizgalno crpalko dokler se ne porabi cista voda.
Izvlecite mreznvi ttiC
Posodo za umazano vodo izpraznite in po potrebi izplaknite in posusite.

Mokrosesanje (preproge/trde povrsine)

(Sesanjevlage)

Za sesanje vlage oz. mokrote uporabite prsilne硬度.
9 Pri uporabi sobe za fuge: Nataknite in zavarujte adapter za mokro/suho sesanje. Sobo za fuge nataknite reposredno na adapter.

Zacetek delovanja

Snemite posodo za cistilno sredstvo.
Posodo za umazano vodo izpraznite.
V napravo ne sme biti vstavljena papirna filtrska vrečka.
■ Pokrov motorja poveznite na posodo za umazano vodo in ga zapnite.
Mrežni vtič prikljucite na elekrično mrežo.
Vključite sesalno turbino.

Med delom

Ko se posoda za umazano vodo napolni, se naprava samostojno izkljuci.

Opomba: Ko se naprava izkljuci, izklopite sesalno turbino, ker bi ta pri odprtju naprave samostojno stekla.

Zaustavitev delovanja

Izkljucite sesalno turbino.
Izvlecite mrezni vtio.
Spraznite posodo za umazaniji, po potrebji je splaknite znotraj in osušite.

Ces ste vsesali lepljive tekocine:

■ splaknite pribor in pustite, da se osusi.

Suho sesanje (preproge/trde povrsine)

(sesanje drobine ali grobe suhe umazanije)
9Uporabite adapter za mokro/suo sesanje. Adapter nataknite na rocaj ali sesalno cev, obrnite blokirno rocico in s tem zavarujte.
Izberite zeeleni pribor in ga nataknite na gibko prisilno-sesalno cev oz. neposredno na adapter.

Ročico prestavite na sledeč
simbol Sasanje trdih povrsin.
Ročico prestavite na sledeč
simbol Sasanje preprog.

Zacetek delovanja

■ Snemite posodo za Čistilno sredstvo.
Posodo za umazano vodo izpraznite in po potrebiziplaknite in posusite.
Gumijasta in jeklena cev (pribor) raj se v notranjosti posusita, da se ne bi med seboj oprijemali.
Sesanie drobine suhe umazanije:
Vstavite papirno filtrsko vrečko (glej odstavek „Kaj je potrebno redno narediti").

Opomba: Pri sesanju grobe umazanje ali konicastih predmetov se lahko papirna filtrska vrecka po skoduje.

Sesanje grobe suhe umazanije: Sesajte brez papirne filtrske vrecke.
■ Pokrov motorja poveznite na posodo za umazano vodo in ga zapnite.
■ Mrežni vtič prikljucite na elektricno omrežje.
Vkljucite sesalno turbino.
Sesalno moč nastavite na drsnem regulatorju na držaju.

Med delovanjem

Pri delu brez papirne filtrske vrecke:

Ce je posoda za umazanijo polna, jo izpraznite.

Ce je papirna filtrska vrečka polna:

Prikaz za stanje papirne filtrske vrečke postane rdeč, vstavite novo vrečko (glej odstavek „Kaj je potrebno redno narediti".

Končanje delovanja

Izkljucite sesalno turbino.
Izvlecite mreznvi tic.

Pri delu brez papirnate filtrske vrecke

Spraznite posodo za umazanijo.

Kaj je potrebno redno narediti

Zamenjava papirne filtrske vrečke

(narocilna st. 6.904-143)

Izključite napravo.
Obe zaponkiPokrova odpnite (zavrtite v smeri urinih kazalcev) in smemitePokrov motorja s posode za umazanijo. ①
Papirno filtrsko vrecko vzemite iz posode in jo zaprite.

Vstavite novo papirno filtrsko vrečko. ④⑤
■ Pokrov motorja poveznite na posodo za umazanijo in ga zapnite (zaponke zavrtite v nasprotni smeri urinih kazalcev do konca).

6

Cischenje nagubanega filtra

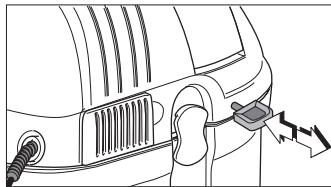

Ce popusca moś sesanja:

Napravo izklučite.
Večkrat povlecite gumb za otresanje nagubanega filtra.

Redno preverjaje, ce je nagubani filter poskodovan. Ce je ta namrec poskodovan, ga takoj zamenjaje, saj lahko drugace nastanejo poskodbe na motorju.

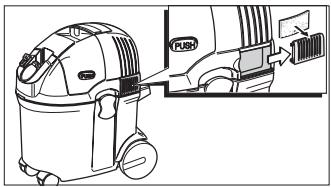

Zamenjava higienskega mikrofiltra

(narocilna,st.6.904-143)

Po vsaki peti zamenjavi papirne filtraske vrecke je potrebno zamenjati tudi higienski mikrofilter. Po potrebi lahko tudi prej.

■ Pokrov potisnite nazaj.
■ Higienski mikrofilter vstavite vPokrov in juskupaj spet poveznite nazaj.

Preverjanje in cischenje pribora

■ Naslednje dele redno preverjaje, ce so zamazani, zamašeni ali poškodovani:
- vse sesalne in pršilne šobe,
- pršilno cev z držajem,
- sesalno cev,
- gumijasto šoboin šćetke za nastavek za trde povrsine,

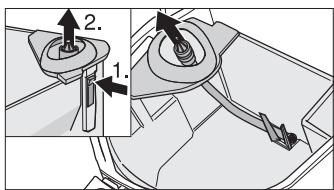

- sesalni filter v posodi za Čistilno sredstvo.
- Dela 1 in 2 morata biti gibljiva.

Dele po potrebi z vodo operite in izplaknite.

Ciscenje naprave

Posodo za Čistilno sredstvo napolnite s približno 1 litrom Čiste vode.
Sobo za ekstrakcijsko prsenje drzite v dovolj veliki posodi ali v kadi.

Vklopite brizgalno crpalko in napravo spirajte s cisto vodo dokler se ne porabi.
Vklopite sesalno turbino in vsesajte razpriśeno vodo, da očistite sesano cev.
Spraznite posodo za umazanijo, splaknite posodo za umazanijo in pribor ter ju posusite.Shranitev naprave

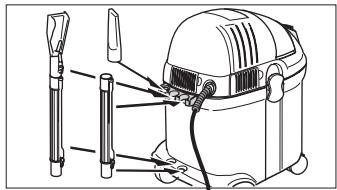

Pribor zataknite za nosilec na naprvi.

■ Prikljuci nikel in pršilno cev ovije in ju obesite na pribor.

Opomba: Pri razstavljanju sklopa prsilno-sesalne cevi pritisnite oba dela ohišja skupaj in smelite sklop.

Tehnični podatki

mrežni priključek	230 - 240 V
	1~50/60 Hz
mrežna varovalka (počasna)	10 A
moč:	1440 W
sesalne turbine	Pmax	1400 W
	Pnaz	1200 W
pretok zraka	74 l/s
podtlak	200 mbar
zmogljivost mokrega sesanja	11 l
kapaciteta filtrske vrečke	12 l
pršilna količina	1 l/min
količina Čiste vode	5 l
količina umazane vode	6 l
dolžina	370 mm
širina	290 mm
višina	470 mm
teža cca.	7 kg
premer priključka za pribor	35/60 mm
nivo glasnosti	77 dB(A)
stopnja zaš ite	II
priključni kabel:
dolžina	5 m
tip	H 05 VV - F 2x1

Pozor: Nevarnost elektrichega šoka. Pred vsemi deli na elektrichnih delih naprave izvlecite mrežni vtic iz elektrichega omrežja.

Odprava motenj

Motnja	Vzrok	Odprava
Naprava ne steće.	Ni električne napetosti.	Preverite varovalko, kabel, vtič in vtičnico in njah po potrebi zamenja elektrikar.
Naprava se izključuje.	Ob sesanju tekovičin: previsok nivo umazane vode v posodi, naprava se samostojno izključi.	Pritisnite na stikalo za izključitev in posodo izpravnite.
Sesalna moč popušča.	Papirna filterska vrečka, nagubani filter, šoba ali sesalne cevi so zamašeni. Prižak napoljnenosti je „rdeć"	Preverite in po potrebi očistite.
	Papira filtrska vrečka ali posoda za umazanje sta polna.	Zamenjaje papirno filtrsko vrečko ali pa izpravnite posodo za umazanje.
	Nagubani filter ni vloen ali pa je vloen nepravlino.	Nagubani filter pravlino vloite.
Ob sesanju izhaja prah.	Sesalna cev ni pravlino priključena.	Sesalno cev pravlno priključite na napravo.
	Nagubani filter ni vloen pravlino ali pa je defekten.	Nagubani filter pravlno vloite ali ga zamenjajte.
Ob mokrem sesanju: izhaja voda.	Plovec v posodi se je zaskovičil. Plovec je defekten.	Napravo nj pregleda strokovjak.
Pršilna Črpalka ne teće.	Ni električne napetosti.	Preverite varovalko, kabel, vtič in vtičnico.
Pršilna Črpalka teće, toda voda ne izhaja.	Posoda za Čistilno sredstvo je prazna.	Dopolnite Čistilno sredstvo.
	Sesalni filter je zamašen.	Očistite sesalni filter.
	Posoda za Čistilno sredstvo ni vloena pravlino.	Posodo za Čistilno sredstvo pravlino vloite.
	Zamašitev v napravi ali v priboru.	Sklopitve pršilne cevi razstavite in preverite, Čcrpalka prši; Če prši, preverite pribor, Če ne prši,Pokličite servisno slubo.
Pribor ne prši.	Šoba je zamašena.	Očistite šobó.
	Pršilno-sesalna cev je zamašena.	Preverite sklope, po potrebi očistite pr šilno-sesalno cev.
Če se motenj, ki so tukaj opisane, ne da odpravit, se obrnite na pooblašćeno Kärcherjevo servisno slubo, ki ham bo rada pomagala.

Pripojenie prisluşenstva

⑦Nasuǐte striekaciu saciu hadicu, kym sa nezaisti.
Nasadte spojku striekacej hadice, kym sa nezaisti.
⑧Nasadte a podla potreby zaistite pozadované prisluosenstvo na stiekaciu a saciu hadicu, resp. na sacie trubice.

Ispiranje vodova za prskanje u aparatu:

■ Spremnik sredstva za cisćenje napunite s ca. 1 litrom ČiSTE vode.
Sapnicu drzite nad odljevom i uključite crpku za prskanje dok se ne potroši Čista voda.
Izvadite utikač iz uticnice.
■ Ispraznite posudu za smeće, po potrebi isperite izvana i osusite.

Mokrousisavanje

Tepisi/tvrde povrsine
