GEBRUIKSAANWIJZING SE 3001 KARCHER

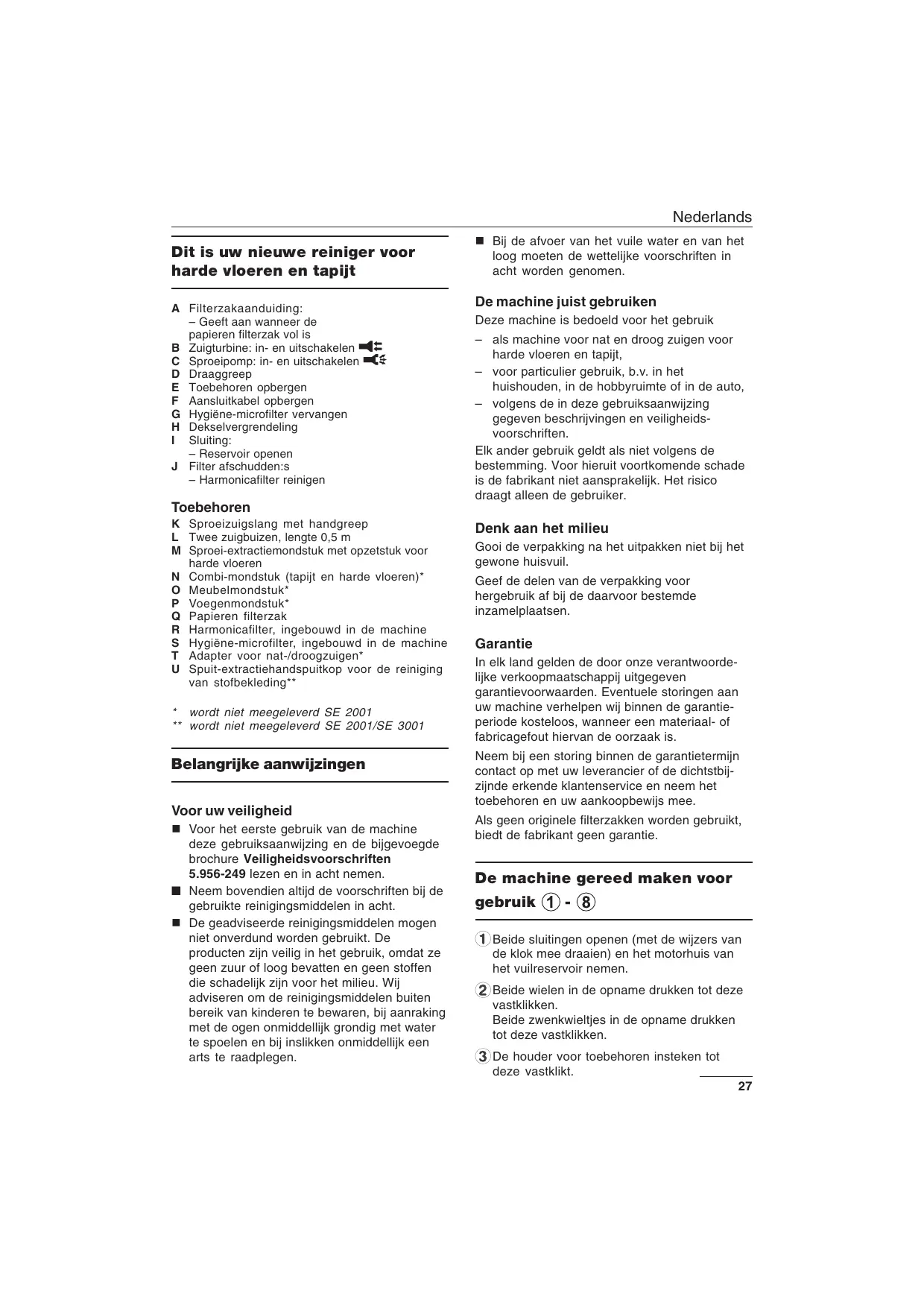

Nederlands Dit is uw nieuwe reiniger voor harde vloeren en tapijt A Filterzakaanduiding: – Geeft aan wanneer de papieren filterzak vol is B Zuigturbine: in- en uitschakelen C Sproeipomp: in- en uitschakelen D Draaggreep E Toebehoren opbergen F Aansluitkabel opbergen G Hygiëne-microfilter vervangen H Dekselvergrendeling I Sluiting: – Reservoir openen J Filter afschudden:s – Harmonicafilter reinigen n Bij de afvoer van het vuile water en van het loog moeten de wettelijke voorschriften in acht worden genomen. De machine juist gebruiken Deze machine is bedoeld voor het gebruik – als machine voor nat en droog zuigen voor harde vloeren en tapijt, – voor particulier gebruik, b.v. in het huishouden, in de hobbyruimte of in de auto, – volgens de in deze gebruiksaanwijzing gegeven beschrijvingen en veiligheidsvoorschriften. Elk ander gebruik geldt als niet volgens de bestemming. Voor hieruit voortkomende schade is de fabrikant niet aansprakelijk. Het risico draagt alleen de gebruiker. Toebehoren K Sproeizuigslang met handgreep L Twee zuigbuizen, lengte 0,5 m M Sproei-extractiemondstuk met opzetstuk voor harde vloeren N Combi-mondstuk (tapijt en harde vloeren)* O Meubelmondstuk* P Voegenmondstuk* Q Papieren filterzak R Harmonicafilter, ingebouwd in de machine S Hygiëne-microfilter, ingebouwd in de machine T Adapter voor nat-/droogzuigen* U Spuit-extractiehandspuitkop voor de reiniging van stofbekleding**

• wordt niet meegeleverd SE 2001 ** wordt niet meegeleverd SE 2001/SE 3001 Belangrijke aanwijzingen Voor uw veiligheid n Voor het eerste gebruik van de machine deze gebruiksaanwijzing en de bijgevoegde brochure Veiligheidsvoorschriften 5.956-249 lezen en in acht nemen. ■ Neem bovendien altijd de voorschriften bij de gebruikte reinigingsmiddelen in acht. n De geadviseerde reinigingsmiddelen mogen niet onverdund worden gebruikt. De producten zijn veilig in het gebruik, omdat ze geen zuur of loog bevatten en geen stoffen die schadelijk zijn voor het milieu. Wij adviseren om de reinigingsmiddelen buiten bereik van kinderen te bewaren, bij aanraking met de ogen onmiddellijk grondig met water te spoelen en bij inslikken onmiddellijk een arts te raadplegen. Denk aan het milieu Gooi de verpakking na het uitpakken niet bij het gewone huisvuil. Geef de delen van de verpakking voor hergebruik af bij de daarvoor bestemde inzamelplaatsen. Garantie In elk land gelden de door onze verantwoordelijke verkoopmaatschappij uitgegeven garantievoorwaarden. Eventuele storingen aan uw machine verhelpen wij binnen de garantieperiode kosteloos, wanneer een materiaal- of fabricagefout hiervan de oorzaak is. Neem bij een storing binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde erkende klantenservice en neem het toebehoren en uw aankoopbewijs mee. Als geen originele filterzakken worden gebruikt, biedt de fabrikant geen garantie. De machine gereed maken voor gebruik Beide sluitingen openen (met de wijzers van de klok mee draaien) en het motorhuis van het vuilreservoir nemen. Beide wielen in de opname drukken tot deze vastklikken. Beide zwenkwieltjes in de opname drukken tot deze vastklikken. De houder voor toebehoren insteken tot deze vastklikt.

Nederlands Voor droog zuigen papieren filterzak gebruiken. Het motorhuis op het reservoir voor vuil water plaatsen en afsluiten (sluitingen tegen de wijzers van de klok tot aan de aanslag draaien). Toebehoren aansluiten De sproeizuigslang insteken tot deze vastklikt. De koppeling van de sproeislang vaststeken tot deze vastklikt. Gewenst toebehoren op sproeizuigslang of zuigbuis steken. Indien nodig vergrendelen. N.B.: welk ander toebehoren u kunt aansluiten, is afhankelijk van de desbetreffende toepassing. Lees daarvoor het volgende gedeelte van deze gebruiksaanwijzing. Zo werkt u met de machine n Los de helft van het meegeleverde proefpakje (of 1/2 maatbeker RM 519) op in 5 liter water en giet deze oplossing in het reinigingsmiddelreservoir. Met de werkzaamheden beginnen

Reservoir voor vuil leegmaken. Zonder papierfilterzak werken. Reservoir voor reinigingsmiddel inzetten. Het motorhuis op het reservoir voor vuil plaatsen en afsluiten. ■ Stekker in het stopcontact steken. ■ Zuigturbine inschakelen ■ Sproeipomp inschakelen Let op: als het reinigingsmiddelreservoir leeg is, sproeipomp uitschakelen (pomp kan beschadigd raken). Als u niet met de pomp werkt, dient u deze met de AAN/UIT-schakelaar uit te schakelen. ■ Om te sproeien de knop op de handgreep indrukken en vasthouden. Nat reinigen Tapijt en harde vloeren (Reinigingsmiddel sproeien en opzuigen in één bewerking) Let op: geen parketvloeren reinigen (er kan vocht in het parket binnendringen en de vloer beschadigen). Benodigd toebehoren – Sproeizuigslang met handgreep. – Zuigbuis (b.v. voor het reinigen van de vloer). – Sproei-extractiebuis zonder opzetstuk bij het reinigen van tapijt. – Sproei-extractiebuis met opzetstuk bij het reinigen van harde vloeren. ■ Sproei-extractiebuis op de vloer plaatsen en achteruit werken. Een tegelvloer reinigt u het best diagonaal op de voegen. Reinigingsmiddeloplossing aanmaken Let op: ter voorkoming van schade aan de gezondheid of materiële schade dient u altijd de voorschriften bij de gebruikte reinigingsmiddelen in acht te nemen. n Verwijderen van mijten: Voor het elimineren van mijten adviseren wij ons speciaal ontwikkeld reinigingsmiddel Mitex RM 765. Afhankelijk van het soort textiel worden de mijten aantoonbaar gedurende 6 tot 9 maanden verwijderd. n Gebruik voor de reiniging alleen origineel Kärcher reinigingsmiddel RM 519. Dit reinigingsmiddel is geschikt voor het reinigen van alle soorten textiel.

Tips voor de werkzaamheden ■ Zeer vuile plekken extra besproeien en het reinigingsmiddel 5 tot 10 minuten laten inwerken. ■ Tapijt aan het einde van de werkzaamheden met schoon water nareinigen zodat reinigings-middelresten worden verwijderd. Na de reiniging grondig laten drogen voordat op het tapijt wordt gelopen. Nederlands n Als u warm water gebruikt (max. 50 °C) bereikt u een beter reinigingsresultaat. n Na het nat reinigen moet het textiel worden geïmpregneerd om snel opnieuw vuil worden te voorkomen. Wij adviseren hiervoor onze Care Tex RM 762 met vuilafstotende en antistatische impregnering. Wanneer het reservoir voor vuil vol is, wordt de machine automatisch uitgeschakeld. N.B.: wanneer de machine wordt uitgeschakeld, de zuigturbine uitschakelen, aangezien de zuigturbine anders bij het openen van de machine weer start. De werkzaamheden beëindigen De werkzaamheden beëindigen ■ Sproeipomp uitschakelen ■ Zuigturbine uitschakelen ■ Reservoir voor reinigingsmiddel leegmaken. N.B.: bij het verwijderen van het reservoir voor reinigingsmiddel kan eerder opgezogen vloeistof uit het reservoir druppelen. Bij het uit lostrekken van de buizen en de zuigmond kan water naar buiten komen. ■ Zuigturbine uitschakelen ■ Stekker uit het stopcontact trekken. ■ Vuilreservoir ledigen en indien nodig de binnenkant uitspoelen en drogen. Het doorspoelen van sproeileidingen in het apparaat: ■ Vul het reinigingsmiddelenreservoir met ca. 1 liter schoon water. ■ Houd de sproeikop boven de afvoer en schakel de sproeipomp in totdat het schone water verbruikt is. ■ Stekker uit het stopcontact trekken. ■ Reservoir voor vuil leegmaken, indien nodig van binnen uitspoelen en drogen. Nat zuigen (tapijt en harde vloeren) (vocht opzuigen) n Gebruik voor het opzuigen van vocht of nattigheid spuit-extractiespuitkoppen. Bij gebruik van de voegkop: Adapter voor nat-/droogzuigen opsteken en borgen. Voegkop direct op de adapter steken. Met de werkzaamheden beginnen

Reservoir voor reinigingsmiddel verwijderen. Reservoir voor vuil verwijderen. Zonder papieren filterzak werken. Het motorhuis op het reservoir voor vuil plaatsen en afsluiten. ■ Stekker in het stopcontact steken. ■ Zuigturbine inschakelen Tijdens de werkzaamheden Indien kleverige vloeistoffen zijn opgezogen: ■ accessoires uitspoelen en laten drogen. Droog zuigen (tapijt en harde vloeren) (fijn of grof droog vuil opzuigen) Adapter voor nat-/droogzuigen gebruiken. Adapter op de handgreep of zuigbuis steken, grendelhendel draaien en dus vastzetten. n Gewenste accessoires kiezen en op spuitzuigbuizen resp. direct op de adapter steken. Omschakelhendel op volgende symbool. Zuigen van harde vloeren. Omschakelhendel op volgende symbool. Zuigen van tapijt. Met de werkzaamheden beginnen ■ Reservoir voor reinigingsmiddel uitnemen. ■ Reservoir voor vuil leegmaken, indien nodig van binnen uitspoelen en drogen. n Het toebehoren (slang en buis) moet van binnen droog zijn, zodat er niets vastplakt. ■ Fijn droog vuil opzuigen: Papieren filterzak inzetten (zie het gedeelte „Dit moet u regelmatig doen”). N.B.: bij het opzuigen van grote of spitse voorwerpen kan de papieren filterzak beschadigd raken. ■ Grof droog vuil opzuigen: Zonder papieren filterzak werken. ■ Het motorhuis op het reservoir voor vuil plaatsen en afsluiten. ■ Stekker in het stopcontact steken. ■ Zuigturbine inschakelen ■ Zuigvermogen instellen door middel van de schuifregelaar op de handgreep.

Nederlands Tijdens de werkzaamheden Bij het werken zonder papieren filterzak: Wanneer het reservoir voor vuil vol is, deze leegmaken. Regelmatig (afhankelijk van de graad van vervuiling): ■ Knop indrukken en filterruimte openen. Wanneer de papieren filterzak vol is: De filterzakaanduiding wordt rood. Nieuwe papieren filterzak inzetten (zie het gedeelte „Dit moet u regelmatig doen”). De werkzaamheden beëindigen ■ Zuigturbine uitschakelen ■ Stekker uit het stopcontact trekken. ■ Harmonicafilter verwijderen en afkloppen Bij werken zonder gebruik van papierfilterzak ■ Vuilreservoir ledigen. Dit moet u regelmatig doen Papieren filterzak vervangen (bestelnr. 6.904-143) ■ Machine uitschakelen. ■ Twee sluitingen openen (met de wijzers van de klok mee draaien) en motorhuis van het reservoir voor vuil verwijderen.

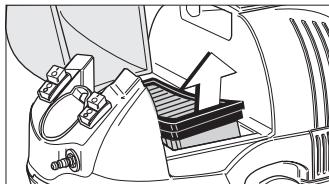

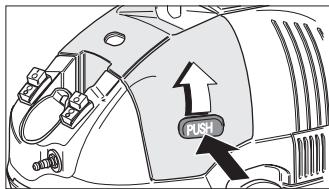

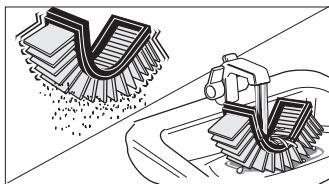

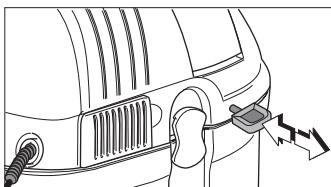

■ Wanneer het vuil niet loskomt, het harmonicafilter onder stromend water reinigen en laten drogen. ■ Papieren filterzak uit het reservoir nemen en afsluiten. ■ Bij hardnekkig vuil het harmonicafilter vervangen. Harmonicafilter controleren en vervangen ■ Nieuwe papieren filterzak aanbrengen. ■ Motorhuis op het reservoir voor vuil plaatsen en afsluiten (sluitingen tegen de wijzers van de klok tot aan de aanslag draaien). Harmonicafilter reinigen Wanneer het zuigvermogen minder wordt: ■ Machine uitschakelen. ■ Knop voor het schudden van het filter enkele keren uittrekken.

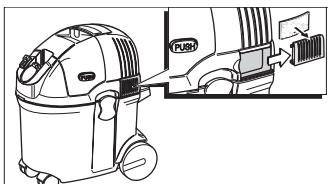

(bestelnr. 6.414-498) Controleer het harmonicafilter regelmatig op beschadigingen. Wanneer het harmonicafilter is beschadigd, dient u het onmiddellijk te vervangen, aangezien de motor anders beschadigd kan raken. Nederlands Hygiëne-microfilter vervangen (bestelnr. 6.904-143) Telkens wanneer de papierfilterzak voor de vijfde keer is vervangen, moet ook het hygiënemicrofilter worden vervangen. Indien nodig eerder. ■ Afschermingen naar achteren schuiven. ■ Hygiëne-microfilter in de afscherming bevestigen en samen inzetten. Toebehoren controleren en reinigen Controleer het volgende toebehoren regelmatig op verontreiniging, verstopping en beschadiging:

Alle zuig- en sproeimondstukken. Sproeizuigslang met handgreep. Zuigbuizen. Rubber lip en borstel van opzetstuk voor harde vloeren. – Zuigfilter in het reservoir voor reinigingsmiddel. – De delen 1 en 2 moeten kunnen worden bewogen. ■ De onderdelen indien nodig met water af- of uitspoelen. Reiniging van het apparaat ■ Vul het reinigingsmiddelenreservoir met ca. 1 liter schoon water. ■ Houd het sproei-/extractiemondstuk in een voldoende groot reservoir of in de douchebak. ■ Schakel de sproeipomp in en spoel het apparaat met schoon water door tot dat opgebruikt is. ■ Maak het vuilreservoir leeg, spoel vuilreservoir en accessoires uit en droog ze daarna. De machine opbergen ■ Toebehoren in de houder op de machine steken. ■ Aansluitkabel en sproeizuigslang opwikkelen en om het toebehoren leggen. Opmerking: als u de koppeling van de sproeizuigslang wilt ontgrendelen, drukt u de twee delen van het huis samen en trekt u de koppeling los. Technische gegevens Netaansluiting Netzekering (traag) Vermogen: zuigturbine, Pmax zuigturbine, Pmin Luchthoeveelheid Vacuüm Capaciteit nat zuigen Volume filterzak Sproeihoeveelheid Volume schoon water Volume vuil water Lengte Breedte Hoogte Gewicht ca. Aansluitmaat toebehoren Geluidsdrukniveau Veiligheidsklasse Stroomkabel: Lengte Type

dB(A) 5 m H 05 VV – F 2x1 ■ Schakel de zuigturbine in en zuig het uitgesproeide water op, om de zuigbuizen te reinigen.

Nederlands Storingen zelf verhelpen Let op: Gevaar door elektrische stroom. Altijd voor werkzaamheden aan elektrische onderdelen de stekker uit het stopcontact trekken. Storing Oorzaak Oplossing Machine start niet. Geen elektrische spanning. Zekering, kabel, stekker en stopcontact controleren en indien nodig door een elektromonteur laten vervangen. Machine wordt uitgeschakeld. Bij nat zuigen: te hoog waterpeil in het reservoir. Zuiger wordt automatisch uitgeschakeld. Aan/uit-schakelaar indrukken en reservoir leegmaken. Zuigkracht wordt minder. Papieren filterzak, harmonicafilter, mondstuk, zuigslang of zuigbuis verstopt, filteraanduiding is rood. Controleren en indien nodig reinigen. Papieren filterzak of reservoir voor vuil is Papieren filterzak vervangen of reservoir voor vuil leegmaken. vol. Harmonicafilter ontbreekt of is niet juist Harmonicafilter juist inzetten. ingezet. Bij het zuigen komt stof Zuigslang is niet correct aangesloten. naar buiten. Zuigslang op de juiste manier aansluiten Harmonicafilter ontbreekt, is niet correct Harmonicafilter op de juiste manier aangebracht of is defect. aanbrengen of vervangen. Bij het nat zuigen komt Vlotter is vastgeklemd. water naar buiten. Vlotterschakelaar defect. Door uw vakhandel laten controleren. Sproeipomp loopt niet. Geen elektrische spanning. Zekering, kabel, stekker en stopcontact controleren. Sproeipomp loopt, er Reservoir voor reinigingsmiddel is leeg. Reservoir voor reinigingsmiddel komt echter geen water controleren. naar buiten. Zuigfilter is verstopt. Zuigfilter reinigen. Toebehoren sproeit niet. Reservoir voor reinigingsmiddel is niet op de juiste manier in de machine geplaatst. Reinigingsmiddelreservoir correct in de machine plaatsen. Verstopping in de machine of in het toebehoren. Koppeling van de sproeislang losdraaien en controleren of de pomp sproeit. Wanneer dit het geval is, toebehoren controleren dit niet het geval is, door de klantenservice laten controleren. Mondstuk verstopt Mondstuk reinigen. Sproeizuigbuis en -slang verstopt. Insteekverbindingen controleren, eventueel sproeizuigbuis en -slang reinigen. Wanneer de storing met behulp van de hier beschreven maatregelen niet kan worden verholpen, dient u contact op te nemen met de klantenservice van Kärcher. Daar helpt men u graag verder.
