Produkttyp	Vatten- och dammsugare
Varumärke	KARCHER
Modell	DS 5.800 WATEFILTER
Nominell effekt	900 W
Matningsspänning	220-240 V ~ 50/60 Hz
Vattenbehållarens kapacitet	1,7 L
Vikt (utan tillbehör)	7,5 kg
Ljudtrycksnivå	66 dB(A)
Nominell diameter för tillbehören	35 mm
HEPA-filterklass	H12 (enligt EN 1822)
Filtreringssystem	Vattenfilter + mellanfilter + HEPA-filter
Användning	Torrsugning och små mängder vätska
Egenskaper	Lämplig för allergiker (kvarhåller 99,9% av partiklarna)
Inkluderade tillbehör	Golvmunstycke med omkopplare, springmunstycke, borstmunstycke för kuddar, sugslang, teleskoprör
Extra tillval	Turboborste (art. 4.130-177.0)

Vanliga frågor - DS 5.800 WATEFILTER KARCHER

Hur fyller man vattenbehållaren på dammsugaren KARCHER DS 5.800?

Öppna apparatens lock, ta bort behållaren med vattenfilter. Ta bort locket och deflektorplattan, fyll sedan med cirka 1,7 L dricksvatten mellan markeringarna MIN och MAX. Tillsätt innehållet i en kork av skumdämpande vätska (FoamStop) för att förhindra skumbildning.

Vad gör jag om sugkraften är svag?

Kontrollera att deflektorplattan är korrekt placerad, att mellanfiltret är rent och torrt, att vattennivån ligger mellan MIN och MAX, och att HEPA-filtret inte är igensatt. Rengör eller byt ut filtren vid behov.

Kan jag dammsuga vätska med denna dammsugare?

Ja, denna apparat kan dammsuga små mängder vätska som ett tillval. Se till att vattenbehållaren är korrekt fylld och dammsug inte stora mängder vätska.

Vad används skumdämpningsvätskan FoamStop till?

FoamStop är ett skumdämpande tillsatsmedel som tillsätts i behållarens vatten. Det förhindrar överdriven skumbildning vid dammsugning, vilket annars kan minska prestandan. Tillsätt en kork vid varje påfyllning.

Hur rengör jag mellanfiltret?

Koppla bort apparaten. Ta bort mellanfiltret och rengör lamellerna under rinnande vatten med en mjuk svamp. Låt det torka helt innan du sätter tillbaka det. Byt ut det minst var 12:e månad.

När ska HEPA-filtret bytas?

HEPA-filtret måste bytas senast var 12:e månad, eller tidigare om det är skadat eller mycket smutsigt. Tvätta det inte. För att byta, ta bort frånluftsventilen, sätt i det nya filtret tills det klickar, sätt sedan tillbaka ventilen.

Hur förvarar jag dammsugaren efter användning?

Töm och torka vattenbehållaren, samt locket och deflektorplattan. Se till att alla delar är torra. Förvara apparaten stående, med parkeringsläget på apparatens undersida för golvmunstycket.

Dammsugaren stannar automatiskt, vad gör jag?

Vid överhettning stängs apparaten av automatiskt. Ställ omkopplaren på AV, dra ut kontakten och låt apparaten svalna i minst en timme innan du använder den igen. Kontrollera HEPA-filtret och de andra filtren.

Kan jag använda dammsugaren utan vatten i behållaren?

Nej, använd aldrig apparaten utan fylld vattenbehållare. Vattenfiltreringssystemet är nödvändigt för funktionen och dammets kvarhållning. Använd endast med dricksvatten mellan markeringarna MIN och MAX.

Hur underhåller man turboborsten?

Klipp hår eller trådar som lindats runt borstvalsen med en sax längs skärkanten, dammsug sedan resterna med springmunstycket. Använd inte vatten för att rengöra turboborsten.

BRUKSANVISNING DS 5.800 WATEFILTER KARCHER

Visse stoffer kan danne eksplosive damper eller blandinger när de virvles opp med sugeluften.

→ Sett på dekselet på vannfilterbeholderen korrekt.

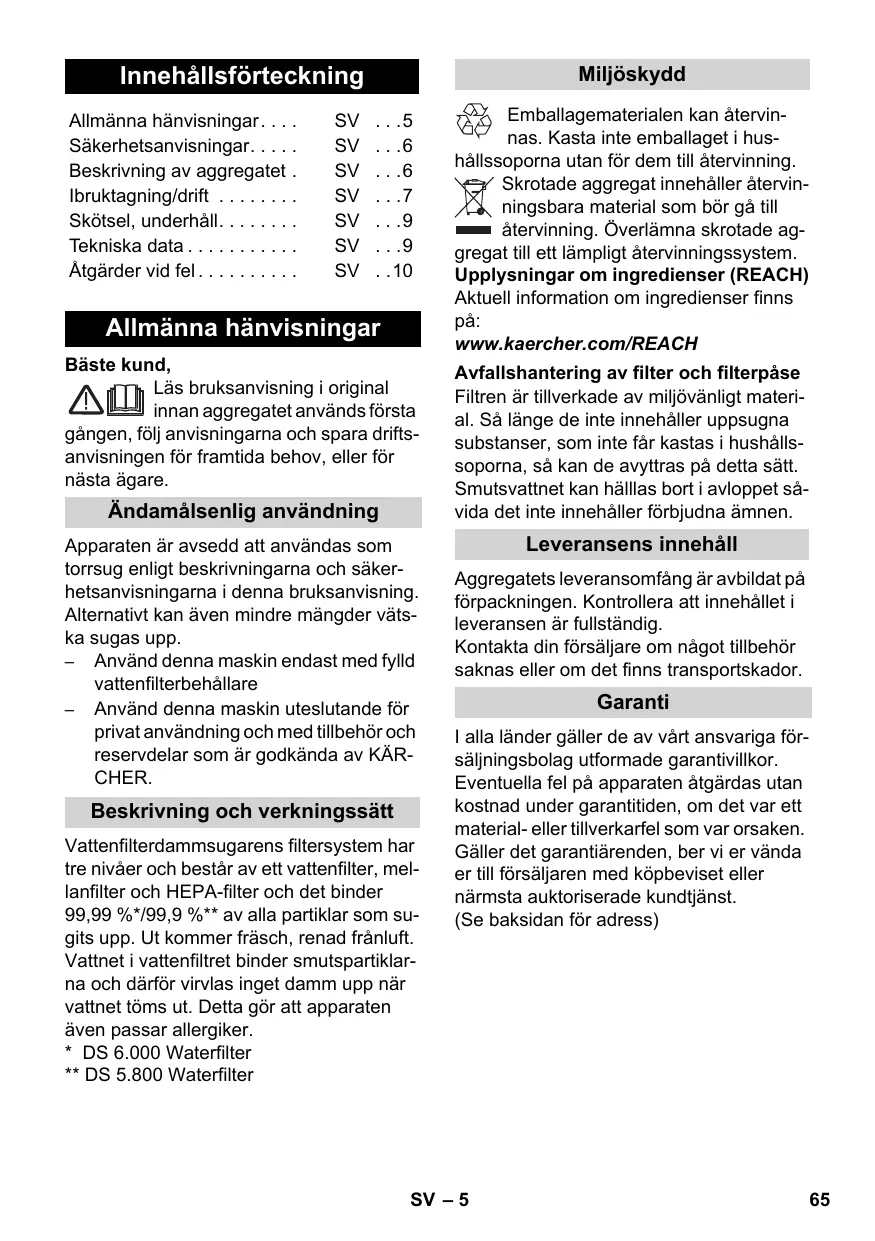

Innehållsförteckning

Allmänna hänvisningar....	SV ...5
Säkerhetsanvisningar....	SV ...6
Beskrivning av aggregatet .	SV ...6
Ibruktagning/drift ....	SV ...7
Skötsel, underhåll....	SV ...9
Tekniska data....	SV ...9
Åtgärder vid fel....	SV ..10

Allmänna hänvisningar

Bäste kund,

Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

Ändamålsenlig användning

Apparaten är avsedd att användas som torrsug enligt beskrivningarna och säkerhetsanvisningarna i denna bruksanvisning. Alternativt kan även mindre mängder vätska sugas upp.

• Använd denna maskin endast med fylld vattenfilterbehållare
• Använd denna maskin uteslutande för privat användning och med tillbehör och reservdelar som är godkända av KÄRCHER.

Beskrivning och verkningssätt

Vattenfilterdammsugarens filtersystem har tre nivåer och består av ett vattenfilter, mellanfilter och HEPA-filter och det binder 99,99 %*/99,9 %** av alla partiklar som sugits upp. Ut kommer fräsch, renad frånluft. Vattnet i vattenfiltret binder smutspartiklarna och därför virvlas inget damm upp när vattnet töms ut. Detta gör att apparaten även passar allergiker.

* DS 6.000 Waterfilter
** DS 5.800 Waterfilter

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan för dem till återvinning.

Skrotade aggregat innehåller återvinningsbara material som bör gå till återvinning. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

Avfallshantering av filter och filterpåse

Filtren är tillverkade av miljövänligt material. Så länge de inte innehåller uppsugna substanser, som inte får kastas i hushållssoporna, så kan de avyttras på detta sätt. Smutsvattnet kan hälllas bort i avloppet såvida det inte innehåller förbjudna ämnen.

Leveransens innehåll

Aggregatets leveransomfång är avbildat på förpackningen. Kontrollera att innehållet i leveransen är fullständig.

Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Garanti

I alla länder gäller de av vårt ansvariga försäljningsbolag utformade garantivillkor.

Eventuella fel på apparaten åtgärdas utan kostnad under garantitiden, om det var ett material- eller tillverkarfel som var orsaken. Gäller det garantiärenden, ber vi er vända er till försäljaren med köpbeviset eller närmsta auktoriserade kundtjänst.

(Se baksidan för adress)

Kundservice

Vid frågor eller problem hjälper närmaste KÄRCHER-filial gärna till.

(Se baksidan för adress)

Beställning av reservdelar och specialtillbehör

I slutet av bruksanvisningen finns ett urval av de reservdelar som oftast behövs.

Reservdelar och tillbehör finns att få på in- köpsstället, eller från närmaste KÄRCHER- filial.

(Se baksidan för adress)

• Denna apparat är ej avsedd att användas av personer (även barn) med begränsad fysisk, sensorisk eller mental färdighet eller av personer som saknar erfarenhet och/eller kunnande, såvida de inte övervakas av en person ansvarig för deras säkerhet eller har fått instruktioner av en sådan person hur apparaten ska användas. Barn ska hållas under uppsikt för att garantera att de inte leker med apparaten.
• Stäng av maskinen med huvudström-brytaren / Maskinbrytaren under längre driftsuppehåll, eller dra ur nätkontakten.

Elanslutning

Aggregatet får endast anslutas till växelström. Spänningen ska motsvara den spänning som är angiven på aggregatets typskylt.

⚠️ Risk för strömstötar!

Ta aldrig i nätkabeln och nätuttaget med fuktiga händer.

Tag inte nätkontakten ur vägguttaget genom att dra i anslutningssladden.

Kontrollera före drift att nätkabeln och nätkontakten inte är skadade. Skadade nätkablar ska genast bytas ut av auktoriserad kundservice eller en utbildad elektriker.

För att undvika elolyckor rekommenderar vi att endast använda nätuttag som är kopplade till en jordfelsbrytare (max. 30 mA nominella utlösningsströmstyrka).

⚠️ Fara

Vissa ämnen kan, genom uppvirvling med sugluften, bilda explosiva ångor eller blandningar!

Sug aldrig upp följande substanser:

• explosiva eller antändliga gaser, vätskor eller damm (reaktivt damm)
• reaktivt metalldamm (ex. aluminium, magnesium, zink) tillsammans med starkt alkaliska och sura rengöringsmedel
  – outspädda starka syror och lut
• organiska lösningsmedel (ex. bensin, färgförtunning, aceton, uppvärmningsolja).

Dessutom kan dessa ämnen angripa materialet i aggregatet.

Beskrivning av aggregatet

→ Figurer och bilder finns på kartongens utfällbara sida 4

1 Nätkabel med kontakt
2 Strömbrytare (PÅ/AV)
3 Apparatlucka
4 Bärhandtag
5 Öppningsknapp för apparatlucka
6 Antiskumvätska (FoamStop)
7 Polstermunstycke
8 Parkeringsfäste för golvmunstycke
9 Tillbehörslucka
10 Tillbehörshållare
11 Fogmunstycke
12 Frånluftslucka för HEPA-filter
13 HEPA-Filter
14 Behållare för vattenfilter
15 Stötplatta
16 Lock till behållare för vattenfilter
17 Mellanfilter
18 Golvmunstycke, omkopplingsbart
19 Lossa spärr för att ställa om tele- skopsugröret
20 Teleskoprör
21 Sidoluftsreglage
22 Handtag
23 Sugslang

I leveransen av apparaten 1 195-202,0 ingår dessutom

24 Turbogolvmunstycke

Ibruktagning/drift

Observera! Maskinen får med fylld vattentank endast drivas i vågrätt läge. Vattentanken måste tömmas innan maskinen ställs upp annars kan golvet skadas.

Vänligen beakta! Löser nätsäkringen ut när apparaten ansluts kan detta bero på att andra elektriska apparater anslutits, och drivs, via samma strömkrets. Ställ i detta fall in lägsta effektnivå på apparaten innan den startas. Därefter kan en högre nivå väljas. Nätsäkring, se kapitel "Tekniska Data". Viktig hänvisning! Vid risk för överhettning stänger apparaten av sig automatiskt. Stäng av apparaten och dra ur elkontakten. Byt HEPA-filtret. Låt apparaten kylas av under minst en timme när störningen åtgårdats. Sedan är den driftsklar igen.

Anslut tillbehör

Bild 1

→ Anslut sugslangen till apparaten.
→ Förbind handtag med teleskopsugrör och sätt på golvmunstycke.

Bild 2

→ Tryck på spärren och dra ut resp. skjut in det inre röret till det har önskad längd.

Anvisning: Ställ in teleskopsugröret till din längd så att du kan arbeta upprätt och avslappnat.

Fylla på behållare för vattenfilter

Observera

Använd inte apparaten utan påfylld vattenfilterbehållare!

Vid leverans är mellanfiltret och stötplattan redan monterade. Var noga med att dessa delar är korrekt monterade vid påfyllningen (se: LEVERANSINNEHÅLL). De kan vara orsaken till dålig sugeffekt eller till att mellanfiltret slutar fungera i förtid (se: AVSLUTA DRIFT).

Bild 3

→ Öppna apparatlucka och ta ut antis-kumvätska (FoamStop) samt vattenfil-terbehållare.

Bild 4

→ Ta bort locket från vattenfilterbehållaren, ta ut stötplattan och fyll vattenfilterbehållaren med ledningsvatten till en nivå mellan MIN- och MAX- markeringen (ca 1,7 liter)!

Bild 5

→ Tillsätt en kork av antiskumvätskan (FoamStop) i behållaren för vattenfiltret.

Hänvisning: Sugens funktion baseras på sugluftens virvelrörelse i vattenfiltret. Den gör att material som sugits upp och rengöringsmedelsrester från golvbeläggningar samlas i vattenbadet. Under vissa omständigheter kan detta leda till skumbildning. För att förhindra detta måste en full kork med antiskumvätska tillsättas till vattenbadet. En lätt skumbildning under användningen är normal och påverkar inte funktionen.

Bild 6

→ Anvisning: Fyll på vatten om vattennivån i behållaren sjunker under "MIN" markeringen under arbetet.

Sätt in stötplatta och sätt tillbaka locket till vattenfilterbehållaren. Sätt in vattenfilterbehållaren helt i apparaten.

Påbörja arbetet

Bild 7

→ Dra ut elkabeln helt från apparaten.

Bild 8

→ Sätt aggregatkontakten i nätuttag.

→ Tryck på strömbrytaren (På-/Av) för att starta maskinen.

Observera

Sug ej upp större mängder pulver material som kakao, mjöl, tvättmedel, puddingspulver eller liknande!

Arbete med golvmunstycket

Sugning på hårda ytor

Bild 9

→ Tryck med foten på golvmunstyckets omkopplare. Borstsegmenten på undersidan av golvmunstycket är utdragna

Sugning på heltäckningsmattor

Bild 10

→ Tryck med foten på golvmunstyckets omkopplare. Borstsegmenten på undersidan av golvmunstycket är indragna.

Hänvisning: Apparatens höga, kontinuerliga sugeffekt gör att sugmunstyckena kan suga sig fast vid arbete på mattor, klädslar o.s.v. Använd i så fall sidoluftsreglaget för att minska sugeffekten. Stäng igen efter användning.

Arbeta med fogmunstycke och möbelmunstycke

Anvisning: Fogmunstycket och möbel- munstycket förvaras i maskinen.

Bild 11

→ Öppna tillbehörsluckan när det är dags för arbete och plocka ut det önskade munstycket.

Fogmunstycke

för kanter, fogar, element och svåråtkomliga ställen.

Möbelmunstycke

för sugning av bl.a. stoppade möbler, gardiner, madrasser.

Turbogolvmunstycke

* beroende på utrustning Bild 12

→ Turbogolvmunstycke (beställ.nr 4 130-177,0) Borsta och sug samtidigt.

Mycket bra vid uppsugning av pålsrester från djur och vid sugning av tjocka mattor. Borstvalsen drivs via luftströmmen. Ingen elanslutning behövs.

Parkeringsläge

Bild 13

→ Stäng av apparaten, tryck på strömbrytaren (På/Av).

Bild 14

→ Sätt golvmunstycket i fästet på maskinen under pauser i arbetet.

Avsluta driften

Bild 13

→ Stäng av apparaten och dra ur nätanslutningen.

Bild 15

→ Om man drar lätt i elkabeln dras den automatiskt in i apparaten.

Rengöring av vattenfiltersystemet

Observera

Spola av vattenfilterbehållaren, filterlock och stötplattan under rinnande vatten efter varje användning och låt torka. Se till att stötplattans styrningar är helt rena.

Bild 3

→ Ta ur behållaren ur maskinen (se: FYLLA PÅ BEHÅLLARE FÖR VATTENFILTER).

Bild 16

→ Ta bort locket från behållaren och ta loss stötplattan.

→ Töm vattenfilterbehållaren.

→ Spola av lock, stötplatta och vattenfilterbehållare under rinnande vatten och låt torka.

Bild 17

→ Rengör/spola av mellanfiltret efter behov.

(se : SKÖTSEL, UNDERHÅLL)

Observera

Alla vattenfiltrets delar måste vara ordentligt torra innan de sätts ihop!

Transport, förvaring

Observera

Innan apparaten ställs undan ska det säkerställas att det inte finns något vatten i vattenfilterbehållaren och att alla delar i vattenfiltersystemet är ordentligt torra.

→ Bär apparaten i handtaget vid förflyttning och förvara den i torra utrymmen.

Bild 20

→ Apparaten kan ställas ner upprätt för förvaringen. Det finns en extra parke-ringsposition för golvmunstycket på apparatens undersida.

Skötsel, underhåll

⚠ Fara

Stäng av aggregatet och dra ut nätkontaken innan vård och skötselarbeten ska utföras.

Rengöra / byta ut mellanfilter

Hänvisning: Vid normal användning ska mellanfiltret rengöras var 8:e vecka, eller tidigare om sugkraften avtar.

Använd en handelsbruklig hushållssvamp av mjukt material för rengöringen för att undvika att lamellerna med beläggning skadas.

Bild 17

→ Rengör mellanfiltrets enskilda lameller med svampen under rinnande vatten.
→ Låt filtret torka ordentligt.
→ Vid normal användning, byt ut mellanfiltret senast efter 12 månader, vid behov tidigare.

Anvisning: Mellanfiltret måste kastas i soporna.

Rengöring av maskin och tillbehör

⚠️ Fara

Använd inte skurmedel, glas- eller allrengöringsmedel! Doppa aldrig ner apparaten i vatten.

Bild 18

→ Sugslangen och handtaget kan tas isär för att rengöras.
→ Kontrollera att tillbehören inte är tilltäppta och rengör dem om det behövs. Vatten får ej användas för att rengöra golvmunstycket.

Rengör turbogolvmunstycke

* beroende på utrustning

Hår som fastnat i borstvalsen kapas längs snittkanten med en sax och sugs sedan upp med fogmunstycket.

Byt HEPA-filter

Hänvisning: För att garantera en optimal rengöringseffekt och funktion hos appara- ten måste detta bytas ut senast efter 12 månader. Byt ut filtret tidigare om det är skadat eller kraftigt nedsmutsat.

Observera

Tvätta inte HEPA-filtret!

→ Ta av frånluftsluckan.

Bild 19

→ Ta ut HEPA-filtret.
→ Sätt in ett nytt HEPA-filter på sådant sätt att det hakar fast med ett "KLICK".
→ Sätt tillbaka skyddet så att det hakar fast med ett "KLICK".

Tekniska data

Märkspänning1~50/60 Hz	220-240	V
Effekt P nominell	900	W
Påfyllnadsmängd behäl-lare för vattenfilter	1,7	l
Bullernivå	66	dB(A)
Vikt (utan tillbehör)	7,5	kg
Märkvidd, tillbehör	35	mm

DS 6.000 Waterfilter

DS 6.000 Waterfilter, Mediclean:

HEPA-filter H 13 klass enligt EN 1822 (utgåva 1998)

DS 5.800 Waterfilter:

HEPA-filter H 12 klass enligt EN 1822 (utgåva 1998)

Med reservation för tekniska ändringar!

Åtgärder vid fel

Med hjälp av följande översikt kan du själv åtgärda ett flertal störningar.

Kontakta auktoriserad serviceverkstad om du är osäker.

⚠️ Fara

Stäng av aggregatet och dra ut nätkontaken innan vård och skötselarbeten ska utföras.

Reparationsarbeten och arbeten på elektriska komponenter får endast utföras av auktoriserad kundservice.

Maskinen suger ej

Strömtillförseln är avbruten

→ Dra ut kontakten, kontrollera om anslutningskabel eller kontakt är skadade.

Stötplattan glömd eller ej riktigt insatt

→ Sätt i stötplattan ordentligt. (se : FYLLA PÅ BEHÅLLARE FÖR VATTENFILTER)

Mellanfilter saknas eller är ej korrekt in-satt.

→ Kontrollera mellanfilter.

Mellanfiltret är nedsmutsat

→ Tvätta ur filtret, sätt vid behov i ett nytt mellanfilter. (se : SKÖTSEL, UNDERHÅLL)

Mellanfiltret är blött

→ Låt mellanfiltret torka eller sätt i ett nytt, torrt filter. (se : SKÖTSEL, UNDERHÅLL)

Kraftig skumbildning i behållaren för vattenfilter

→ Byt vatten och tillsätt 1-2 korkar Foam-Stop. Kontrollera om mellanfiltret är fuktigt. Om det behövs så rengör det fuktiga filtret under rinnande vatten och låt det sedan torka, eller sätt in ett nytt filter.

För mycket eller för lite vatten i behållaren för vattenfilter

→ Kontrollera MIN / MAX markeringen på behållaren.

HEPA-filter är smutsigt

→ Byt HEPA-filter. (se : SKÖTSEL, UNDERHÅLL)

Tillbehör är tilltäppt

→ Åtgärda stopp. (se : SKÖTSEL, UNDERHÅLL)

Öppna sidoluftreglaget på handtaget.

→ Stäng sidoluftsreglage. (se : ARBETA MED GOLVMUN-STYCKET)

Apparatlucka stänger inte

Locket till vattenfiltret sitter inte som det ska

→ Sätt på locket till vattenfiltret ordentligt.

Vattenfilter har inte satts in korrekt

→ Ta ut vattenfilter och sätt in det korrekt i apparaten. (se : FYLLA PÅ BEHÅLLARE FÖR VATTENFILTER)

Sisällysluettelo
