Toote tüüp	Vee- ja tolmuimeja
Mark	KARCHER
Mudel	DS 5.800 WATEFILTER
Nimivõimsus	900 W
Toitepinge	220-240 V ~ 50/60 Hz
Veemahuti maht	1,7 L
Kaal (ilma tarvikuteta)	7,5 kg
Helirõhutase	66 dB(A)
Tarvikute nimiläbimõõt	35 mm
HEPA-filtri klass	H12 (vastavalt EN 1822)
Filtreerimissüsteem	Veefilter + vahefilter + HEPA-filter
Kasutus	Kuivimemine ja väikesed vedelikukogused
Eriomadused	Sobib allergikutele (osakeste kinnipidamine 99,9%)
Kaasasolevad tarvikud	Põrandadüüs pöördlülitiga, piludüüs, padjadüüs-hari, imivoolik, teleskooptoru
Lisavõimalus	Turbohari (ref. 4.130-177.0)

Korduma kippuvad küsimused - DS 5.800 WATEFILTER KARCHER

Kuidas täita KARCHER DS 5.800 tolmuimeja veemahutit?

Avage seadme klapp, eemaldage mahuti koos veefiltriga. Eemaldage kaas ja deflektorplaat, seejärel täitke umbes 1,7 L joogiveega MIN ja MAX märkide vahel. Lisage ühe korgi täis vahutõrjevedelikku (FoamStop), et vältida vahu teket.

Mida teha, kui imemisjõud on nõrk?

Kontrollige, et deflektorplaat on õigesti paigaldatud, vahefilter on puhas ja kuiv, veetase on MIN ja MAX vahel ning HEPA-filter ei ole ummistunud. Puhastage või vahetage filtrid vajadusel.

Kas ma saan selle tolmuimejaga vedelikke imeda?

Jah, see seade suudab imeda väikesi koguseid vedelikku. Veenduge, et veemahuti on õigesti täidetud, ja ärge imege suuri koguseid vedelikku.

Milleks kasutatakse vahutõrjevedelikku FoamStop?

FoamStop on vahuvastane lisaaine, mida lisatakse mahutis olevale veele. See takistab liigse vahu teket imemise ajal, mis võib vähendada jõudlust. Lisage iga täitmise korral üks kork.

Kuidas puhastada vahefilterit?

Ühendage seade vooluvõrgust. Eemaldage vahefilter ja puhastage ribisid jooksva vee all pehme käsnaga. Laske sellel täielikult kuivada enne tagasi panemist. Vahetage see vähemalt iga 12 kuu tagant.

Millal vahetada HEPA-filter?

HEPA-filter tuleb vahetada hiljemalt iga 12 kuu tagant või varem, kui see on kahjustatud või väga määrdunud. Ärge peske seda. Vahetamiseks eemaldage õhuklapp, sisestage uus filter kuni klõpsatuseni, seejärel pange klapp tagasi.

Kuidas tolmuimejat pärast kasutamist hoiustada?

Tühjendage ja kuivatage veemahuti, samuti kaas ja deflektorplaat. Veenduge, et kõik osad on kuivad. Hoiustage seadet püstiasendis, kasutades seadme allosas olevat parkimispositsiooni põrandadüüsi jaoks.

Tolmuimeja seiskub automaatselt, mida teha?

Ülekuumenemise korral lülitub seade automaatselt välja. Viige lüliti asendisse VÄLJAS, ühendage pistik lahti ja laske seadmel vähemalt tund aega jahtuda enne uuesti kasutamist. Kontrollige HEPA-filtrit ja teisi filtreid.

Kas ma saan tolmuimejat kasutada ilma veeta mahutis?

Ei, ärge kunagi kasutage seadet ilma täidetud veemahutita. Veefiltreerimissüsteem on tööks ja tolmu kinnipidamiseks hädavajalik. Kasutage ainult joogiveega MIN ja MAX märkide vahel.

Kuidas hooldada turboharja?

Lõigake harjarulli ümber keerdunud juuksed või niidid kääridega piki lõikeserva ja seejärel imege jäägid piludüüsiga. Ärge kasutage turboharja puhastamiseks vett.

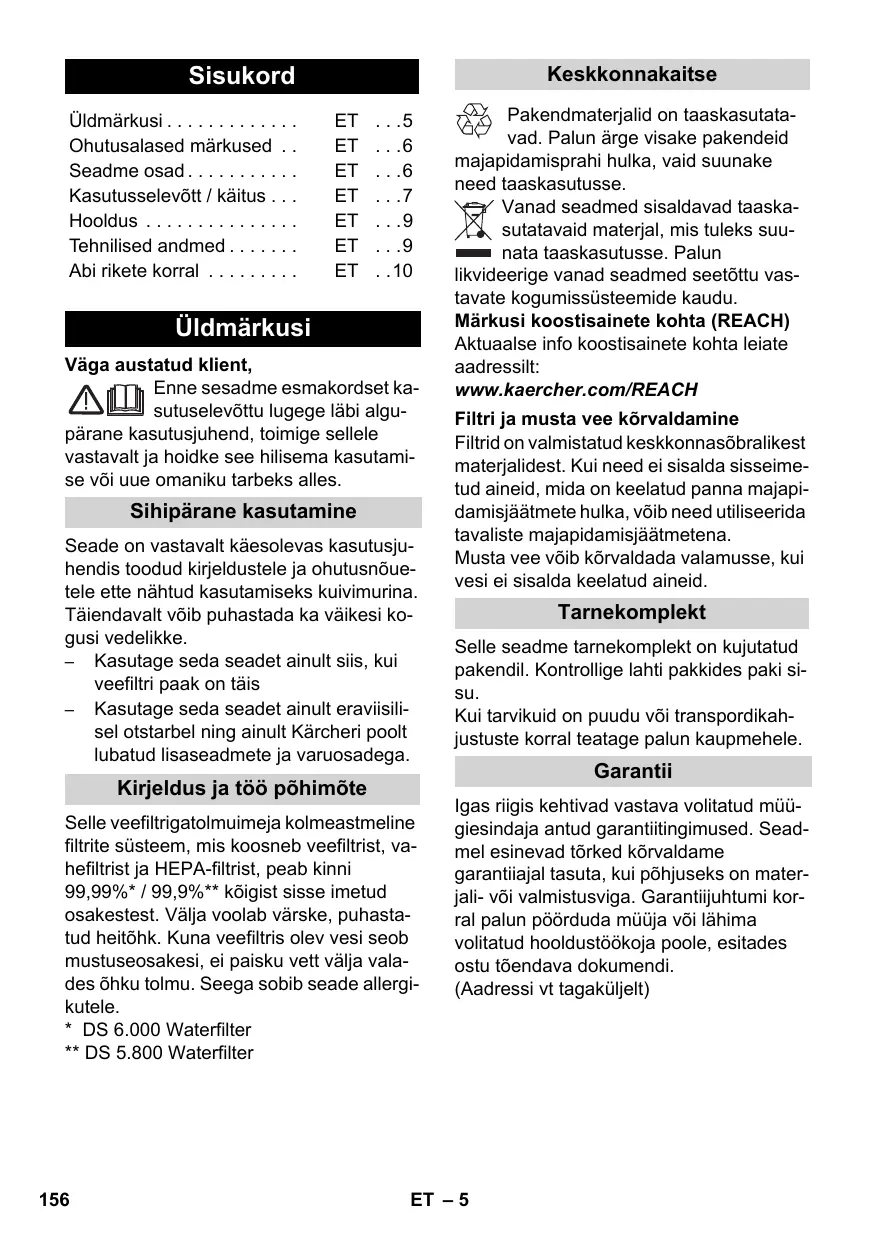

KASUTUSJUHEND DS 5.800 WATEFILTER KARCHER

Üldmärkusi	ET	...5
Ohutusalased märkused	ET	...6
Seadme osad	ET	...6
Kasutusselevõtt / käitus	ET	...7
Hooldus	ET	...9
Tehnilised andmed	ET	...9
Abi rikete korral	ET	...10

Üldmärkusi

Väga austatud klient,

Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algupärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Sihipärane kasutamine

Seade on vastavalt käesolevas kasutusjuhendis toodud kirjeldustele ja ohutusnõuetele ette nähtud kasutamiseks kuivimurina. Täiendavalt võib puhastada ka väikesi kogusi vedelikke.

• Kasutage seda seadet ainult siis, kui veefiltri paak on täis
• Kasutage seda seadet ainult eraviisilisel otstarbel ning ainult Kärcheri poolt lubatud lisaseadmete ja varuosadega.

Kirjeldus ja töö põhimõte

Selle veefiltrigatolmuimeja kolmeastmeline filtrite süsteem, mis koosneb veefiltrist, vahefiltrist ja HEPA-filtrist, peab kinni 99,99%* / 99,9%** köigist sisse imetud osakestest. Välja voolab värske, puhasta-tud heitõhk. Kuna veefiltris olev vesi seob mustuseosakesi, ei paisku vett välja valades õhku tolmu. Seega sobib seade allergikutele.

* DS 6.000 Waterfilter
** DS 5.800 Waterfilter

Keskkonnakaitse

Pakendmaterjalid on taaskasutata- vad. Palun ärge visake pakendeid idamisprahi hulka, vaid suunake taaskasutusse.

Vanad seadmed sisaldavad taaska-sutatavaid materjal, mis tuleks suu-nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Filtri ja musta vee kõrvaldamine

Filtrid on valmistatud keskkonnasõbralikest materjalidest. Kui need ei sisalda sisseimetud aineid, mida on keelatud panna majapidamisjäätmete hulka, võib need utiliseerida tavaliste majapidamisjäätmetena.

Musta vee võib kõrvaldada valamusse, kui vesi ei sisalda keelatud aineid.

Tarnekomplekt

Selle seadme tarnekomplekt on kujutatud pakendil. Kontrollige lahti pakkides paki si-su.

Kui tarvikuid on puudu või transpordikah-justuste korral teatage palun kaupmehele.

Garantii

Igas riigis kehtivad vastava volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad törked körvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palun pöörduda müüja või lähima volitatud hooldustöökoja poole, esitades ostu tõendava dokumendi.

(Aadressi vt tagaküljelt)

Klienditeenindus

Küsimuste ja rikete korral aitab teid KÄRC-HER'i filiaal.

(Aadressi vt tagaküljelt)

Valiku kõige sagedamini vajaminevatest varuosadest leiate te kasutusjuhendi lõ-pust.

Varuosi ja lisaseadmeid saate seadme müüjalt või oma piirkonna KÄRCHERi filiaalist.

(Aadressi vt tagaküljelt)

Ohutusalased märkused

• Masinat ei tohi kasutada isikud (sh lapsed), kelle füüsilised, sensoorsed või vaimsed võimed on piiratud või kellel puuduvad vajalikud kogemused ja/või teadmised, v.a. mõne nende turvlisuse eest vastutava isiku järelvalve all või juhul, kui see isik on neid masina kasutamise osas juhendanud. Laste üle peab olema järelvalve tagamaks, et nad masinaga ei mängi.
• Kui seade pikemat aega ei tööta, tuleb see pealülitist / seadme lülitist välja lülitada või toitepistik välja tömmata.

Elektriühendus

Seadet tohib ühendada ainult vahelduv-voolutoitega. Pinge peab vastama seadme tüübisildil esitatud pingele.

⚠️ Elektrilöögi oht

Võrgupistikut ega pistikupesa ei tohi kunagi puutuda niiskete kätega.

Vörgupistikut pistikupesast välja tömmates ärge hoidke kinni ühenduskaablist.

Enne igakordset kasutamist tuleb kontrolli- da, et vörgupistikuga toitejuhe oleks kah- justusteta. Kahjustatud toitejuhe lasta viivitamatult volitatud hooldustöökojal/ elektrikul välja vahetada.

Elektriönnetuste vältimiseks soovitame kasutada ettelülitatud rikkevoolu-kaitselülitiga (max 30 mA rakendumise nimivoolutuge-vusega) pistikupesi.

⚠️ Oht

Mõned ained võivad imiõhu keerises moodustada plahvatusohtliku auru või gaasise-gu!

Ärge kunagi kasutage imurit järgmiste ainete eemaldamiseks:

• Plahvatusohtlikud või kergestisüttivad gaasid, vedelikud ja tolm (reaktiivne tolm)
• Reaktiivne metallitolm (nt aluminium, magneesium, tsink) ühenduses tugevasti leeliseliste ja happeliste puhastus-vahenditega
  – Lahjendamata kanged happed ja alused
• Orgaanilised lahused (nt bensiin, värvilahustid, atsetoon, kütteöli).

Lisaks võivad need ained kahjustada seadme valmistamisel kasutatud materjale.

Seadme osad

→ Jooniseid vt volditavalt leheküljelt 4

1 Toitejuhe, pistikuga
2 Seadmelüliti (SISSE/VÄLJA)
3 Seadme klapp
4 Kandekäepide
5 Seadme klapi avamisnupp
6 Vahutamisvastane vedelik (FoamStop)
7 Polsterdüüs
8 Põrandaotsaku parkimishoidik
9 Tarvikute klapp

10 Lisavarustuse hoidik

11 Ühendusdüüs

12 HEPA-filtri heitõhu klapp

13 HEPA-filter

14 Veefiltri paak

15 Pörkeplaat

16 Veefiltri paagi kaas

17 Vahefilter

18 Põrandaotsik, ümberlülitatav

19 Seadis teleskoop-imitoru reguleerimismehhanismi lukustusest vabastamiseks

21 Sekundaarõhu liuglüliti

22 Käepide

23 Imemisvoolik

Seadmel 1195-202.0 kuuluvad lisaks tarbekomplekti ka

24 Turbo-põrandaotsak

Kasutusselevõtt / käitus

Tähelepanu! Kui veepaak on täis, vöib seadet kasutada ainult horisontaalses asendis. Enne seadme asetamist püstia-sendisse, tuleb veepaak tühjendada, vastasel korral vöidakse kahjustada põ-randat.

Palun pidage meeles! Kui seadet sisse lülitades vallandub võrgukaitse, võib põhju-seks olla, et samaaegselt on samasse vooluringi lülitatud ning kasutatakse muid elektriseadmeid. Seadke sel juhul tolmu-imeja kõige madalamale võimsusele, enne kui te selle sisse lülitate. Seejärel võite valida suurema võimsuse. Võrgukaitse kohta vt peatükist „Tehnilised andmed“.

Tähtis märkus! Ülekuumenemise ohu korral lülitub seade automaatselt välja. Lülitage seade välja ja tömmake pistik seinakontaktist. Vahetage HEPA-filtrit. Pärast rikke kõrvaldamist laske seadmel vähemalt 1 tund jahtuda, seejärel on seade jälle kasutusvalmis.

Tarvikute ühendamine

Joonis 1

→ Ühendage seadmega imivoolik.
→ Ühendage käepide teleskoop-imitoruga ja torgake külge põrandaotsak.

Joonis 2

→ Vajutage lukustusest vabastamisseadist ja tömmake toru soovitud pikkuses välja või lükake sisse.

Märkus: Seadke teleskoop-imitoru oma pikkusele vastavaks, et saaksite töötada sirgelt ja pingevabalt.

Veefiltri paagi täitmine

NB!

Ärge kasutage seadet, kui veefiltri paak ei ole täidetud!

Tarnimisel on vahefilter ja pörkeplaat juba paigaldatud. Jälgige täitmise juures, et need komponendid oleksid õigesti paigaldatud (vt: TARNEKOMPLEKT). Need võivad olla halva imivõimsuse või vahefiltri enneaegse rivist väljalangemise põhjuseks (vt: TÖÖ LÖPETAMINE).

Joonis 3

→ Avage seadme klapp ja võtke vahutamisvastane vedelik (FoamStop) ning veefiltri paak välja.

Joonis 4

→ Võtke ära veefiltri paagi kaas ja põr-keplaat ning valage veefiltri paaki kraanivett (u. 1,7 liitrit). Veetase peab ulatuma MIN ja MAX tähise vahele.

Joonis 5

→ Lisage üks korgitäis vahutamisvastast vedelikku (FoamStop) veefiltri paaki. Märkus: Imuri töö põhimõte rajaneb imiõhu keeriste tekitamisel veefiltris. Seejuures kogunevad puhastatav materjal ja puhastusvahendi jäägid põrandakatetelt vette. Teatud asjaoludel võib see põhjustada vahu tekkimist. Selle vältimiseks tuleb vette lisada üks korgitäis vahutamisvastast vedelikku. Kerge vahu moodustumine töö käigus on normalne ega kahjusta seadme toimimist.

Joonis 6

→ Märkus: Palun valage vett juurde, kui veetase paagis langeb töö käigus allapoole „MIN” tähist. Pange pörkeplaat kohale ja veefiltri paagi kaas uuesti peale. Paigaldage veefiltri kaas seadmesse.

Töö alustamine

Joonis 7

→ Tõmmake toitekaabel täielikult seadmest välja.

Joonis 8

→ Torgake seadme pistik seinakontakti.

→ Sisselülitamiseks vajutage seadme lülitit (sisse-/välja).

NB!

Ärge tömmake imurisse suuremas koguses pulbrilisi aineid nagu kakao, jahu, pesupulber, pudingipulber vms!

Töötamine põrandaotsikuga

Kõvade pindade puhastamine

Joonis 9

→ Vajutage jalaga põrandaotsiku ümberlülitit. Põrandaotsiku alumisel küljel olevad harjaribad on väljas

→ Vajutage jalaga põrandaotsiku ümberlülitit. Põrandaotsiku alumisel küljel olevad harjaribad on sees

Märkus: Kui seadme imivõimsus on pidevalt väga suur, võivad imiotsikud töötades liiga tugevasti vaipade, polstrite jne külge kinnituda. Kasutage sel juhul imivõimsuse vähendamiseks sekundaarõhu liuglülitit. Pärast kasutamist pange uuesti kinni.

Töötamine vuugiotsiku ja polstriot- sikuga

Märkus: Vuugiotsik ja polstriotsik on paigutatud masinasse.

Joonis 11

→ Töötamiseks avage tarvikukte klapp ja võtke soovitud otsak välja.

Vuugiotsik

servadele, vuukidele, küttekehadele ja raskesti ligipääsetavate kohtade jaoks.

Polstriotsik

pehme mööbli, kardinate, madratsinte jms puhastamiseks.

Turbo-põrandaotsak

* olenevalt varustusest

Joonis 12

→ Turbo-põrandaotsak

Harjamine ja imemine ühe tööoperatsiooni käigus.

Sobib eriti loomakarvade ja kõrge karvaga vaipade puhastamiseks. Harjavõlli paneb liikuma õhuvool.

Ühendamine elektritoitega ei ole vajalik.

Parkimisasend

Joonis 13

→ Lülitage seade välja, selleks vajutage seadme lülitile (sisse-/välja).

Joonis 14

→ Kui töös tekib vaheaeg, torgake põ- randaotsik seadmel olevasse pessa.

Töö lõpetamine

Joonis 13

→ Lülitage seade välja ja tömmake vörgupistik välja.

Joonis 15

→ Kui toitekaablit kergelt tömmata, tömbub kaabel automaatselt seadmesse.

Veefiltri süsteemi puhastamine

NB!

Pärast iga kasutamist puhastage filtri kaant ja pürkeplaati voolava vee all ja laske kui-vada. Jälgige, et pörkeplaadi juhikud oleksid korralikult puhastatud.

Joonis 3

→ Võtke veefiltri paak seadmests välja (vt: VEEFILTRI PAAGI TÄITMINE).

Joonis 16

→ Võtke ära paagi kaas ja eemaldage põr-keplaat.

→ Tühjendage veefiltri paak.

→ Peske kaant, põrkeplaati ja veefiltri paaki voolava vee all ja laske kuivada.

Joonis 17

→ Puhastage/peske vahefiltrit vastavalt vajadusele.

(vt: HOOLDUS, JOOKSEVREMONT)

NB!

Kõik veefiltri osad peavad ennekokkupane-kut olema täiesti kuivad!

Transport, säilitamine

NB!

Enne seadme hoiulepanekukt veenduge, et veefiltri paagis ei ole enam vett ning köik veefiltrisüsteemi osad on täiesti kuivad.

→ Transportimiseks hoidke seadet kande-sangast ja säilitage seda kuivades ruumides.

Joonis 20

→ Seadet võib hoida püstiasendis. Seadme alaküljel on põrandaotsaku jaoks täiendav parkimisasend.

Hooldus

⚠️ Oht

Lülitage enne köiki hooldustöid masin välja ja tömmake vörgupistik välja.

Vahefiltri puhastamine / vahetamine

Märkus: Puhastage vahefiltrit normaalse kasutusse korral hiljemalt iga 8 nädala tagant, sagedamini, kui imijõud nõrgemaks muutub.

Kasutage puhastamiseks kaubanduses saadaolevat pehmest materjalist majapida-miskäsna, et vältida lamellide kahjustamist.

Joonis 17

→ Puhastage vahefiltri üksikuid lamelle voolava vee all käsnaga.
→ Laske filtril täielikult kuivada.
→ Normaalse kasutuse korral vahetage vahefilter hiljemalt 12 kuu pärast välja, vajadusel ka varem.

Märkus: Vahefilter tuleb utiliseerida koos muude majapidamisjäätmetega.

Seadme ja tarvikute puhastamine

⚠️ Oht

Ärge kasutage küürimisvahendeid ega klaasi- või universaalpuhastusvahendeid!

Ärge sukeldage seadet kunagi vette.

Joonis 18

→ Imivooliku ja käepideme võib puhastamiseks lahti võtta.
→ Kontrollige, kas tarvikud ei ole ummistunud ja puhastage vajadusel. Põranda-

otsiku puhastamiseks ei tohi kasutada vett.

Turbo-põrandaotsaku puhastamine

* olenevalt varustusest Ümber harja mähkunud juuksed eemaldage kääridega piki lõikeserva, seejärel pu-hastage vuugiotsakuga.

HEPA-filtri vahetamine

Märkus: Tagamaks, et seade puhastab ja toimib optimaalselt, tuleb see hiljemalt iga 12 kuu järel välja vahetada. Vigastuse või tugeva mustuse korral vahetada varem.

NB!

HEPA-filtrit mitte pesta!

→ Võtke heitõhu klapp ära.
Joonis 19
→ Võtke HEPA-filter välja.
→ Pange uus HEPA-filter nii kohale, et see klõpsatusega kohale fikseeruks.
→ Pange kate uuesti selliselt kohale, et see klõpsatusega asendisse fikseerub.

Tehnilised andmed

Nominaalpinge1~50/60 Hz	220-240	V
Võimsus Pnimi	900	W
Veefiltri paagi täitekogus	1,7	I
Müratase	66	dB(A)
Kaal (ilma tarvikuteta)	7,5	kg
Nominaallaius, tarvikud	35	mm

DS 6.000 Waterfilter

DS 6.000 Waterfilter, Mediclean:

HEPA-filter H 13 klass vastavalt standardile EN 1822 (seisuga 1998)

DS 5.800 Waterfilter:

HEPA-filter H 12 klass vastavalt standardile EN 1822 (seisuga 1998)

Tehniliste muudatuste õigused reserveeritud!

Abi rikete korral

Paljud törked saate alljärgneva loendi abiga ise körvalda.

Kahtluse korral palun pöörduda volitatud hooldustöökoja poole.

⚠️ Oht

Lülitage enne köiki hooldustöid masin välja ja tömmake vörgupistik välja.

Remonditöid ja töid elektriliste komponenti-de juures tohib teha ainult volitatud hool-dustöökoda.

Seade ei ime

Voolutoide on katkenud

→ Tõmmake toitepistik välja, kontrollige ühenduskaablit ja toitepistikut kahjustuste osas.

Nõrk / nõrgenev imivõimsus

Pörkeplaat unustatud või valesti paigaldatud

→ Paigaldage põrkeplaat õigesti. (vt: VEEFILTRI PAAGI TÄITMINE)

Vahefilter puudub või ei ole korralikult paigaldatud

→ Kontrollige vahefiltrit.

Vahefilter on must

→ Filter välja vahetada, vajadusel paigaldada uus vahefilter. (vt: HOOLDUS, JOOKSEVREMONT)

Vahefilter on märg

→ Laske vahefiltril kuivada või paigaldage uus kuiv filter. (vt: HOOLDUS, JOOKSEVREMONT)

Tugev vahu moodustumine veefiltri paagis

→ Vahetage vett ja lisage 1–2 korgitäit FoamStop'i. Kontrollige, kas vahefilter ei ole niiske. Vajadusel puhastage niisket filtrit voolava vee all ja laske seejärel kuivada, või paigaldage uus filter.

Liiga vähe või liiga palju vett veefiltri paagis

→ Kontrollige paagil olevat MIN / MAX tähist.

HEPA-filter on must

→ Vahetage välja HEPA-filter. (vt: HOOLDUS, JOOKSEVREMONT)

Tarvik on ummistunud

→ Kõrvaldage ummistus. (vt: HOOLDUS, JOOKSEVREMONT)

Käepidemel olev sekundaarõhu liuglüliti on lahti

→ Sulgege sekundaarõhu liuglüliti. (vt: TÖÖTAMINE PÖRANDAOTSIKUGA)

Seadmeklapp ei sulgu

Veefiltri kaas ei ole õigesti pealepandud

→ Pange veefiltri paagi kaas õigesti peale.

Veefilter ei ole õigesti paigaldatud

→ Võtke veefilter väljajapange õigesti seadmesse. (vt: VEEFILTRI PAAGI TÄITMINE)

Satura rādītājs
