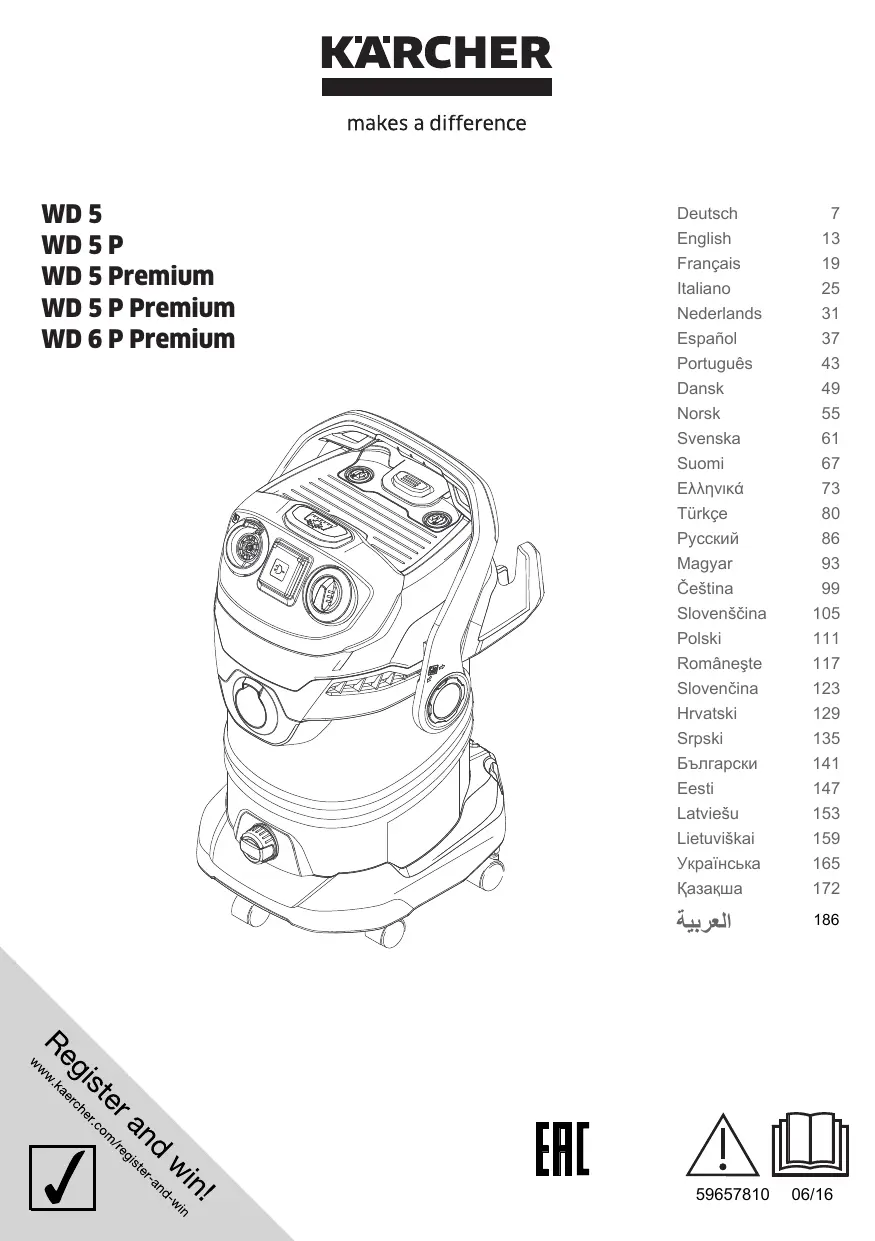

WD6 P PREMIUM - Aspirateur à eau et poussière KARCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur à eau et poussière
Marque	KARCHER
Modèle	WD6 P PREMIUM
Volume de la cuve	20 L
Puissance nominale	1400 W
Tension d'alimentation	220-240 V, 50/60 Hz
Poids	7,5 kg
Longueur du câble d'alimentation	6 m
Niveau de pression acoustique	70 dB(A)
Type de filtre	Filtre plat plissé (lavable) + sac filtrant optionnel
Fonction soufflage	Oui (par raccord de soufflage)
Prise pour outil électrique	Oui, avec régulation de puissance (position + MAXI)
Nettoyage du filtre intégré	Oui, par bouton (3 pressions, attendre 4 secondes entre chaque)
Accessoires inclus	Tuyau d'aspiration (2 m), 2 tubes d'aspiration, buse de sol (avec levier sec/humide), suceur fente, adaptateur pour outil, flexible outil
Capacité d'aspiration humide	20 L (arrêt automatique par flotteur)
Sécurité	Flotteur d'arrêt pour niveau maxi, protection contre les projections d'eau, interrupteur de protection recommandé (30 mA)
Entretien du filtre	Tapotement ou lavage à l'eau claire (sans frotter), séchage complet avant réutilisation
Matériau de la cuve	Plastique résistant aux chocs
Pièces détachées disponibles	Sac filtrant, filtre plat, buses, tuyaux, adaptateurs (chez revendeur ou service après-vente Karcher)
Utilisation conforme	Usage domestique, aspiration de saletés sèches et liquides (sauf substances dangereuses)

FOIRE AUX QUESTIONS - WD6 P PREMIUM KARCHER

Comment basculer entre aspiration sèche et humide ?

Pour l'aspiration humide, retirez le sac filtrant et utilisez la buse de sol en position 'lèvres caoutchouc' (levier vers le bas). Pour le sec, placez un sac filtrant si souhaité et réglez la buse avec les bandes de brosse sorties.

Comment nettoyer le filtre plat plissé ?

Appuyez 3 fois sur le bouton de nettoyage du filtre (attendez 4 secondes entre chaque pression) sans sac filtrant en place. Pour un nettoyage plus profond, retirez la cassette filtrante et tapotez-la, ou lavez le filtre à l'eau claire sans frotter, puis séchez-le complètement.

Puis-je aspirer des cendres avec cet aspirateur ?

Non, il est interdit d'aspirer des cendres ou de la suie. Utilisez uniquement un pré-séparateur adapté (réf. 2.863-139.0). L'appareil n'est pas conçu pour cela.

Comment utiliser la fonction soufflage ?

Insérez le flexible d'aspiration dans le raccord de soufflage (marqué sur la tête de l'appareil) pour activer le soufflage. Idéal pour nettoyer les feuilles ou les zones inaccessibles.

Que faire si la puissance d'aspiration diminue ?

Vérifiez les points suivants : 1) Accessoires ou tuyau bouchés (débouchez avec un bâton). 2) Sac filtrant plein (remplacez-le). 3) Filtre plat plissé encrassé (nettoyez-le avec le bouton de nettoyage ou en le tapotant). 4) Filtre endommagé (remplacez-le).

Comment raccorder un outil électrique à l'aspirateur ?

Utilisez l'adaptateur fourni : fixez-le sur la poignée du flexible d'aspiration et reliez-le à l'embout de l'outil. Branchez la fiche de l'outil sur la prise de l'aspirateur. Tournez le commutateur sur la position '+ MAXI'. L'aspirateur démarre automatiquement avec un délai de 0,5 s après la mise en marche de l'outil.

Comment vider le réservoir d'eau sale ?

Éteignez l'appareil et débranchez la fiche. Retirez la tête de l'appareil. Pour l'eau, utilisez le bouchon de vidange (penchez la cuve vers l'avant). Pour les saletés sèches, videz par le haut. Rincez la cuve à l'eau si nécessaire.

Puis laver le filtre plat à l'eau ?

Oui, vous pouvez laver le filtre plat plissé à l'eau claire, sans le frotter ni le brosser. Laissez-le sécher complètement avant de le remettre en place. Ne l'utilisez pas humide.

Comment ranger l'appareil ?

Enroulez le câble autour des crochets prévus. Rangez les accessoires dans le logement sur l'appareil (tuyau, buses). Accrochez la buse de sol en position de stationnement. Stockez dans un endroit sec.

Quelles sont les consignes de sécurité essentielles ?

Ne jamais aspirer de substances inflammables, explosives, d'acides ou de solvants. Ne pas utiliser sans filtre. Éteindre et débrancher avant entretien. Ne pas plonger l'appareil dans l'eau. Tenir les enfants éloignés. Utiliser une prise avec disjoncteur différentiel (30 mA).

MODE D'EMPLOI WD6 P PREMIUM KARCHER

Consignes générales	FR	5
Description de l'appareil	FR	7
Utilisation	FR	8
Entretien et maintenance	FR	9
Assistance en cas de panne	FR	10
Caractéristiques techniques	FR	10

Lire cette notice originale avant la première utilisation de son appareil, se conformer selon ce qu'elle requiert et la

conserver pour une utilisation ultérieure ou pour le propriétaire futur.

Utilisation conforme

L'appareil est conçu pour une aspiration multi-uses, conformément aux descriptions et consignes de sécurité stipulées dans ce manuel d'utilisation.

Cet appareil ne doit être utilisé que pour un usage domestique.

• Protéger l'appareil de la pluie. Ne pas l'entreposer à l'extérieur. Il est interdit d'aspirer des cendres et de la suie avec cet appareil.

N'utiliser l'aspirateur qu'en association avec :

le sac de filtrage original. Des pièces de rechange, accessoires ou accessoires spéciaux originaux.

Le fabricant décline toute responsabilité en cas de dommages dus à une utilisation non conforme ou incorrecte de l'appareil.

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adaptés afin d'éliminer les appareils usés.

Élimination du filtre et du sac du filtre

Le filtre et le sac du filtre sont fabriqués en matière aux recyclables.

S'ils ne contiennent aucune substance aspirée dont l'élimination est interdite dans les déchets ménagers, vous pouvez les jeter dans les déchets ordinaires.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux produits se trouvent sous :

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous éliminons gratuitement les éventuelles pannes sur l'appareil au cours de la durée de la garantie, dans la mesure où une erreur de matériel ou de fabrication en sont la cause. En cas de recours en garantie, il faut s'adresser avec le bon d'achat au revendeur respectif ou au prochain service après-vente.

Service après-vente

Notre succursale Karcher se tient à votre entière disposition pour des eventuelles questions ou problèmes.

Commande de pièces détachées et d'accessoires spécifiques

Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi.

Vous obtiendrez des pièces détachées et des accessoires chez ce revendeur ou auprès d'une filiale Kärcher.

DANGER

• L'appareil doit être raccordé uniquement au courant alternatif. La tension doit être identique à celle indiquée sur la plaque signalétique de l'appareil.
• Ne jamais saisir la fiche secteur ni la prise de courant avec des mains humides.
• Ne pas débrancher la fiche secteur en tirant le câble d'alimentation.
• Vérifier avant chaque utilisation que le câble et la fiche secteur ne sont pas endommagés. Un câble d'alimentation endommagé doit immédiatement être remplacé par le service après-vente ou un électricien agréé. Pour éviter des accidents électriques nous recommandons d'utiliser des prises de courant avec un interrupteur de protection contre les courants de fuite placé en amont (courant de déclenchement nominal maximal de 30 mA).
• Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.

Seul le service après-vente agréé est autorisé à effectuer des travaux de réparation ou des travaux concernant les pièces électriques de l'appareil.

Avertissement

• Cet appareil n'est pas destiné à être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si ces mêmes personnes sont sous la supervision d'une personne responsable de leur sécurité ou ont été formées à l'utilisation de l'appareil.
• Des enfants ne peuvent utiliser l'appareil que s'ils ont plus de 8 ans et s'ils sont sous la surveillance d'une personne compétente ou s'ils ont reçu de sa part des instructions d'utilisation de l'appareil et s'ils ont compris les dangers qui peuvent en résulter.
• Les enfants ne doivent pas jouer avec l'appareil.
• Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doit pas être effectué par des enfants sans surveillance.
• Tenir les films plastiques d'emballages hors de portée des enfants, risque d'étouffement!
• Mettre l'appareil hors service après chaque utilisation et avant chaque nettoyage/entretien.
• Risque d'incendie. N'aspirer aucun objet enflammé ou incandescent. Il est interdit d'utiliser l'appareil dans des zones présentant des risques d'explosion.
• En cas de formation de mousse ou de fuite, éteindre immédiatement l'appareil ou bien débrancher la prise secteur!
• N'utiliser aucun produit moussant, pour vitres ou multiusage! Ne jamais plonger l'appareil dans l'eau.

Des substances déterminées peuvent provoquer la formation de vapeurs ou de mélanges explosifs par tourbillonnement avec l'air aspiré.

Ne jamais aspirer les substances suivantes:

• Des gazes, liquides et poussières (poussières reactives) explosifs ou inflammables
• Poussières réactives de métal (p. ex. aluminium, magnésium, zinc) en rapport avec des détergents alcalins et acides
• Acides forts et lessives non diluées
• Solvants organiques (p. ex. essence, diluant de couleur, acétone, fuel).

Par ailleurs, elles peuvent s'avérer agressives pour les matériaux utilisés sur l'appareil.

DANGER

Signale la présence d'un danger imminent entraînant de graves blessures corporelles et pouvant avoir une issue mortelle.

Avertissement

Signale la présence d'une situation eventuellement dangereuse pouvant entraîner de graves blessures corporelles et même avoir une issue mortelle.

Remarque relative à une situation potentiellement dangereuse pouvant entraîner des blessures légères.

Attention

Remarque relative à une situation eventuelle dangereuse pouvant entraîner des dommages matériels.

Pour les illustrations, voir les pages déplantes!

• Ces instructions de service décrivent l'aspirateur multi-usage décrit sur la page de garde.
• Les illustrations montrent l'équipement complet, il peut y avoir des différences au niveau de l'équipement et des accessoires livrés, suivant le modèle.

Contrôler le matériel lors du déballage pour constater des accessoires manquants ou des dommages. Si des dégâts dus au transport sont constatés, il faut en informer le revendeur.

• inclus dans la fourniture ○ accessoires possibles

Illustration B1

Pour le raccord du tuyau d'aspiration lors de l'aspiration.

Interrupteur marche/arret

(sans prise de courant montée)

Illustration B3

→ Position I: aspirer ou souffler.

Position 0: appareil hors circuit.

Illustration B3

→ Position MAXI: aspirer ou souffler. → Position + MAXI: aspiration avec outil électrique raccordé → Réglage de puissance: si nécessaire, réduire la puissance d'aspiration lors de l'aspiration, du soufflage ou de travaux avec un outil électrique. → Position 0 : appareil hors circuit. L'outil électrique est alimenté en tension.

3 Prise de courant de l'appareil

Remarque : respecter la puissance de connexion maxi (voir le chapitre « Données techniques »).

Illustration C2

Pour le raccord d'un outil électrique.

Illustration E1

Insérer le flexible d'aspiration dans le raccord de soufflage pour activer la fonction de soufflage.

Illustration D1

Pour le nettoyage du filtre plat plissé monté.

Remarque: Ne pas activer la touche si le filtre plat plissé est humide.

6 Poignée concave

Après le déverrouillage, saisir la tête de l'appareil au niveau de la poignée concave et la retirer.

Illustration A1

L'étier support sert simultanément au verrouillage de la tête d'appareil et du réservoir. Pour déverrouiller l'étier, le pivoter complètement vers l'avant, jusqu'à ce que le verrouillage soit débloqué. P

Saisir la tête de l'appareil au niveau de la poignée concave et la retirer.

Illustration H2

Pour nettoyer le filtre, appuyer sur la touche de déverrouillage, ouvrir la cassette filtrante et l'enlever.

Illustration G2

Le logement des accessoires permet le rangement de tuyaux d'aspiration et de buses d'aspiration sur l'appareil.

Crochet de câble

Illustration G2

Pour ranger le câble de raccordement.

Position de stationnement

Illustration F1

Pour déposer la buse de sol pendant les interruptions de travail.

12 Roues directionnelles

Illustration A1

Vider la cuve, presser les roulettes pivotantes dans l'ouverture au fond de la cuve jusqu'à la butée.

Bouchon de vidange

Illustration G1

Le bouchon d'évacuation sert au vidage rapide et confortable de l'eau sale dans le réservoir. Pour faciliter le vidage, pencher le réservoir vers l'avant.

Sac filtrant

Illustration A2

Remarque : pour l'aspiration humide, le sac filtrant ne doit pas être mis en place !

Filtre plat de plis

déjà mise en place dans l'appareil)

Attention

Toujours travailler avec le filtre plat plissé mis en place, aussi bien pendant l'aspiration humide que pendant l'aspiration à sec !

16 tuyau d'aspiration avec raccord

Illustration B1

Enfiler le flexible d'aspiration dans le raccord sur l'appareil, jusqu'à ce qu'il s'enclenche. Pour le retirer, presser le cran d'arrêt du pouce et retirer le flexible d'aspiration.

Remarque: Les accessoires, comme par ex. les brosses d'aspiration (en O), peuvent être branchés sur le raccord et être ainsi raccordés au tuyau d'aspiration. Pour un confort de travail dans des espaces réduits. En cas de besoin, la poignée amovible peut être posée entre l'accessoire et le tuyau d'aspiration.

Voir position 17.

Recommandation: Pour une aspiration au sol, enfichez la poignée sur le tuyau d'aspiration.

Poignée amovible

Illustration B1

Raccorder la poignée au tuyau d'aspiration jusqu'à ce qu'il s'enclenche. Illustration B4 → Pour retirer la poignée du tuyau d'aspiration, appuyer sur le cran avec les pouces et retirer la poignée. Remarque: Grâce au retrait de la poignée, des accessoires peuvent également être enclenchés directement sur le tuyau d'aspiration.

Recommandation: Pour une aspiration au sol, enficher la poignée sur le tuyau d'aspiration.

Illustration B1

Assembler les deux tubes d'aspiration et les relier à la poignée. 19 Buse de sol (avec levier de commutation)

Illustration B1

Pour une permutation facile entre les salissures sèches et humides :

Pour l'aspiration au sol de salissures sèches, utilise la position avec les bandes derosse sorties. Pour l'aspiration au sol d'eau, utiliser la position avec les levres en caoutchouc sorties.

20 Suceur fente

Pour les arêtes, les joints, les radiateurs et les zones difficilement accessibles. 21 Adaptateur

Illustration C1

Pour relier le flexible d'aspiration à un outil électrique → Si nécessaire, adapter l'adaptateur avec un couteau au diamètre de raccord de l'outil électrique.

Flexible d'outil

Illustration C1 Pour davantage de souplesse lors du travail avec des outils électriques.

Remarque: peut être également utilisée avec adaptateur.

Attention

Toujours travailler avec le filtre plat plissé mis en place, aussi bien pendant l'aspiration humide que pendant l'aspiration à sec !

Avant la mise en service

Illustration A 1

→ Retirer la tête de l'appareil et ôter le contenu du réservoir. Vider la cuve, presser les roulettes pivotantes dans l'ouverture au fond de la cuve jusqu'à la butée. → Mettre la tête d'appareil en place et la verrouiller. → Clipser le support pour le logement des accessoires sur la partie arrière de la tête de l'appareil.

Mise en service

Illustration B1 Raccorder les accessoires.

Illustration B2 Brancher la fiche secteur.

Illustration B3 Allumer l'appareil.

Attention

Travailler uniquement avec un filtre plat plissé sec ! Avant l'utilisation, vérifier l'état du filtre et le replacer en cas de besoin.

Illustration A2

Pour aspirer des salissures sèches, un sac filtrant peut être mis en place en complément, en cas de besoin.

Attention

Activer le nettoyage du filtre uniquement sans le sac filtrant mis en place, étant donné que le sac filtrant pourrait être endommagé.

Remarques relatives au sac filtrant

Le niveau de remplissage du sac à poussière dépend de la saleté aspirée. - En cas de poussière fine, sable etc... le sac à poussière doit être changé plusieurs fois. - Les sacs filtrants colmatés pouvant éclater, replacez le sac filtrant à temps!

Attention

Aspiration de cendres froides uniquement avec présépa rateur.

référence du modèle de base : 2.863-139.0-0, modèle premium : 2.863-161.0.

Attention

Ne pas utiliser de papier libre!

Remarque: Dès que la cuve est pleine, un flotteur obture l'ouverture d'aspiration et la vitesse de rotation augmente. Arrêter immédiatement l'appareil et vider la cuve.

Pour l'aspiration d'humidité ou de particules humides, veiller à la position de la buse pour sol et raccorder un accessoire correspondant.

Travailler avec des outils électriques

Si nécessaire, adapter l'adaptateur avec un couteau au diamètre de raccord de l'outil électrique.

Illustration C1

A) Fixer l'adaptateur fourni sur la poignée du flexible d'aspiration et le relier à l'embout de l'outil électrique.

B) Utiliser le flexible d'outil pour avoir davantage de souplesse pendant le travail. Le relier au flexible d'aspiration et le cas échéant à l'adaptateur et au raccord de l'outil électrique.

Illustration C2

Dans le cas des appareils avec prise de courant montée : brancher la fiche de secteur de l'outil électrique sur l'aspirateur.

Illustration C3

-Mettre l'appareil en marche (en tournant le commutateur rotatif vers la gauche en position + MAXI) et commencer le travail.

Remarque: Dès que l'utilé électrique est mis en marche, la turbine d'aspiration démarre avec une temporisation de 0,5 seconde. Si l'utilé électrique est mis hors service, la turbine d'aspiration poursuit encore env. 5 secondes pour absorber les salissures résiduelles dans le tuyau d'aspiration.

Système de nettoyage de filtre intégré

Le système de nettoyage de filtre est prévu pour l'aspiration de grandes quantités de poussières fines sans sac filtrant mis en place.

Remarque: Par le système de nettoyage de filtre, le filtre pleins de saleté peut être nettoyé par la pression de bouton et la puissance d'aspiration peut de nouveau être augmentée.

Illustration D1

Insérer la poignée du flexible d'aspiration dans le logement d'accessoires sur la tête de l'appareil. Appuyer 3 fois sur la touche de nettoyage du filtre, pendant que l'appareil est enclenché, et attendre 4 secondes entre chacun des actionnements.

Remarque: Après plusieurs activations de la touche de nettoyage du filtre, vérifier le volume de remplissage du réservoir. Sinon, il n'est pas exclu que de la saleté s'échappe lors de l'ouverture du réservoir.

Soufflage

Nettoyage d'endroits difficilement accessibles ou la ou l'aspiration s’avère impossible, par exemple feuilles sur lit de cailloux.

Illustration E1

Insérer le flexible d'aspiration dans le raccord de soufflage pour activer la fonction de soufflage.

Interrompre le fonctionnement

Illustration B3

→ Mettre l'appareil hors tension.

Illustration F1

→ Accrocher la buse de sol en position de repos.

Fin de l'utilisation

Eteindre l'appareil et retirer la fiche du secteur.

Vider le réservoir

Illustration G1

Retirer la tête d'appareil, vider le réservoir rempli de saletés humides ou sèches.

Dans le cas des appareils avec bouchon d'évacuation : Vider la saleté sèche par le réservoir. Pour vider des liquides, se servir du bouchon d'évacuation.

Ranger l'appareil

Illustration G2

Ranger le câble de raccordement et les accessoires sur l'appareil. Stocker l'appareil dans des locaux secs.

Entretien et maintenance

Entretenez l'appareil et les accessoires plastiques au moyen d'un nettoyant plastique disponible dans le commerce. Rincez cuve et accessoires à l'eau si nécessaire et les séchez avant toute réutilisation.

Illustration H1

Déverrouiller, déclipser et extraire la cassette filtrante, enlever la poussière de la cassette filtrante dans une poubelle. Pour nettoyer le filtre plat plissé mis en place, taper la cassette filtrante contre le bord d'une poubelle. Pour cela, le filtre plat plissé ne doit pas être sorti de la cassette filtrante.

Illustration H1

Déverrouiller la cassette filtrante, la déclipser et la retirer.

Illustration H2

→ Extraire le filtre plat plissé de la cassette filtrante et la tapoter. Si nécessaire, nettoyer la cassette filtrante qu'à l'eau claire, sans la frotter, ni la brosser. La faire complètement sécher avant de l'utiliser. Enfin, monter de nouveau le filtre plat plissé dans l'appareil. Mettre la cassette filtrante en place dans l'appareil.

Faible puissance d'aspiration

Si la puissance d'aspiration baisse, veuillez vérifier les points suivants :

Accessoires, tuyau d'aspiration ou tubes d'aspiration colmatés, éliminer le colmatage avec un bâton.

Illustration a 2

Le sac filtrant est plein : Mettre un nouveau sac filtrant en place.

Illustration H2

le filtre plat plissé est encrassé : retirer la cassette filtrante et nettoyer le filtre (voir le chapitre « Nettoyage du filtre plat plissé »). Remplacer le filtre à prises plats endommagé.

Caractéristiques techniques

Les caractéristiques techniques se trouvent sur les pages dépliées. Ci-après l'explication des symboles qui y sont utilisés.

Tension

Puissance P_nom

Puissance de raccordement max. de la prise

Protection du réseau (à action retardée)

Volume de la cuve

Arrivée d'eau avec poignée

Arrivée d'eau avec buse de sol

Cable d'alimentation

Niveau de pression acoustique (EN 60704-2-1)

Poids (sans accessoire)

Sous réserve de modifications techniques!
