Type de produit	Thermostat d'ambiance avec programmation journalière
Marque	SAUNIER DUVAL
Modèle	EXACONTROL 1
Dimensions (L x H x P)	120 x 85 x 32 mm
Tension de fonctionnement	230 V~, 50 Hz
Alimentation de secours	2 piles 1,5 V (type AA)
Puissance absorbée	< 3 mA (230 V) / < 400 μA (piles)
Charge de contact max.	5 A / 250 V~ cos φ = 1
Réserve de marche (piles)	0,5 h
Plage de température jour	5 ... 30 °C
Plage de température d'abaissement	5 ... 20 °C
Différence de commutation	≤ 1 K
Type de protection	IP 30
Classe de protection	II (230 V) / III (piles)
Température de fonctionnement	+5 ... +50 °C
Température de stockage admise	-20 ... +65 °C
Fonctions principales	Programmation journalière, mode jour/nuit, mode congés, brève modification de température, enclenchement par téléphone (via entrée TEL 230 V~)
Affichage	Écran digital avec heure, température, symboles de mode, barres de période de chauffe, indicateur de piles faibles
Raccordement	Câble 3x0,75 mm², bornes pour entrée TEL (commutateur téléphonique)
Installation	Réservée à un professionnel qualifié ; couper l'alimentation avant intervention
Compatibilité	Tous appareils de chauffage Saunier Duval et autres appareils 230 V
Entretien	Vérifier l'état des piles (clignotement = remplacer sous 4 semaines) ; nettoyer avec un chiffon sec
Réglages d'usine	Période de chauffe : 6h00 - 22h00, température jour 20°C (estimé), abaissement 15°C (estimé)

FOIRE AUX QUESTIONS - EXACONTROL 1 SAUNIER DUVAL

Comment régler la température jour ?

Appuyez sur la touche Régler température jour puis utilisez les flèches + ou - pour ajuster entre 5 et 30 °C. Confirmez avec OK.

Comment modifier la programmation des heures de chauffage ?

Appuyez sur la touche P pour accéder à la programmation. Utilisez les touches pour régler les heures de début et fin de période de chauffe pour chaque jour. Validez avec OK.

Que faire si l'icône des piles clignote ?

Le clignotement indique que les piles sont faibles et doivent être remplacées sous 4 semaines. Remplacez les deux piles 1,5 V (type AA) pour éviter une surchauffe de la pièce en mode gel.

Comment activer le mode congés ?

Sélectionnez le mode congés via la touche de mode de fonctionnement. Réglez la température souhaitée et la durée de votre absence. L'appareil maintiendra cette température jusqu'à votre retour.

Puis-je utiliser ce thermostat avec une chaudière d'une autre marque ?

Oui, l'EXACONTROL 1 est compatible avec tous les appareils de chauffage fonctionnant en 230 V, sous réserve d'un câblage correct par un professionnel.

Comment effectuer une brève modification de température sans changer le programme ?

Utilisez la fonction de brève modification : appuyez sur la touche correspondante, ajustez la température souhaitée avec les flèches, et elle sera maintenue jusqu'au prochain changement de programme.

Que signifie le symbole 'demande chauffage' sur l'écran ?

Ce symbole s'affiche lorsque la chaudière reçoit une demande de chauffe du thermostat, indiquant que le chauffage est en marche pour atteindre la température de consigne.

Comment régler l'heure sur l'EXACONTROL 1 ?

Appuyez sur la touche Régler heures (ou P puis sélectionner horloge). Utilisez les touches + et - pour ajuster l'heure et les minutes, puis confirmez avec OK.

L'appareil affiche 'E' ou un code erreur, que faire ?

Les codes erreur ne sont pas détaillés dans cette notice. Consultez un professionnel qualifié pour diagnostiquer le problème. Vérifiez aussi l'état des piles et l'alimentation secteur.

Comment raccorder un commutateur téléphonique à distance ?

Le raccordement s'effectue sur les bornes TEL de la régulation (voir schéma de montage). Cette opération doit être réalisée par un installateur qualifié, en respectant les consignes de sécurité.

MODE D'EMPLOI EXACONTROL 1 SAUNIER DUVAL

FR Notice d'utilisation 12

Notice de montage 14

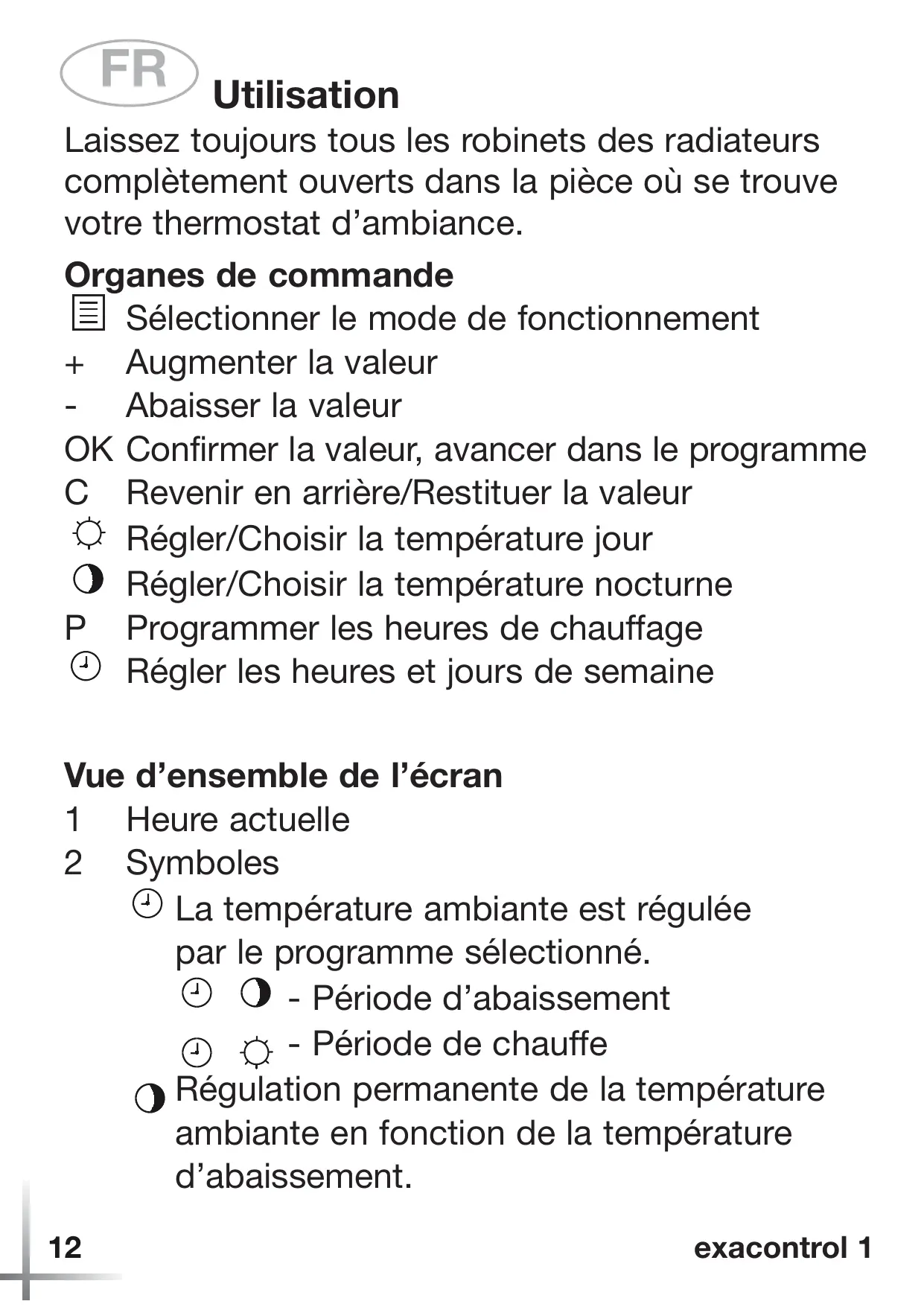

Laissez toujours tous les robinets des radiateurs complètement ouverts dans la pierce où se trouve votre thermostat d'ambiance.

Organes de commande

Sélectionner le mode de fonctionnement

• Augmenter la valeur
• Abaisser la valeur

OK Confirmer la valeur, avancer dans le programme

C Revenir en arrêté/Restituer la valeur

Régler/Choisisr la température jour
Régler/Choisisr la température nocturne
P - Programme les heures de chauffage
Régler les heures et jours de semaine

Vue d'ensemble de l'écran

1 Heure actuelle
2 Symboles

La température ambiante est régulée par le programme sélectionné.

• Période d'abaisissement

• Période de chauffe

Régulation permanente de la température ambiente en fonction de la température d'abaissement.

Régulation permanente de la température ambiente en fonction de la température jour

Programme congés : la température ambiente est régée en fonction de la température demandée pour la durée de vos vacances.

Brève modification de température Demande chauffage à l'appareil

3 Temperature actuelle
4 Affichage barres (I = Période de chauffe)
5 Piles : clignotement = piles à changer, temps de fonctionnement restant: 4 semaines

Danger de surchauffe de la pierce: en cas de pile usée, la chaudière fonctionne avec une température maximale de départ (pour éviter le gel).

Exacontrol 1 est un thermostat d'ambiance avec programmation journalière du chauffage.

On peut l'utiliser avec tous les appareils de chauffage Saunier Duval et les autres appareils (230V). Le thermostat dispose d'un programme modifiable

Réglés d’usine:

période de chauffe : 6:00- 22:00 heures.

Page

Choix du mode de fonctionnement 64

Activer la fonction congés 66

Brève modification de la température 68

Réglage de la température jour/d'abaissement 70

Réglage heures 72

Réglage du programme 74

Enclenchement par téléphone 76

Montage

Cet apparéil ne peut être ouvert et installé que par un professionnel qualifié conformément aux schémas des pages 78 à 81. Il convient, à cet effet de respecter les consignes de sécurité existantes.

Danger d'électrocution sur les raccoordements conducteurs de courant. Avant les travaux sur l'appareil, couper l'alimentation secteur etmettre des coupe-circuits avant la remise en marche.

Nous ne sommes pas responsables des dommages pouvant découvert du non-respect de ce mode d'emploi, des cablages défectueux ou détériorations mécaniques.

Raccordement du commutateur

déphonique à distance (TEL)

Le commutateur est raccordé sur les bornes TEL de la régulation (voir schéma pages 80-81). Merci de suivre la notice d'installation du commutateur téléphonique.

Données techniques

Type d'appareil	exacontrol 1 230V	Piles
Tension de fonctionnement	230 V~	2x1,5V
Puisance absorbée	< 3mA	< 400μA
Charge de contact max.	5 A/250 V~ cos φ =1
Réserve de marche	0,5 h
Plage de température jour	5 ... 30°C
Plage de temp. d'abaisissement	5 ... 20°C
Différence de commutation	≤ 1K
Câbles de raccordement	3x0,75 mm²	3x0,75 mm²
Type de protection	IP 30	IP 30
Classe de protection	II	III
Temp. de fonctionnement	+ 5 ... + 50 °C
Temp. stockage admise	- 20 ... + 65 °C
Dimensions	120 x 85 x 32 mm
Entrée TEL	active 230 V~

ES

FR Choix du mode de fonctionnement

ES SeLECTIONAR modo de funcionacho

FR Brève modification de la température
