MODE D'EMPLOI Thema Condens - AS 15-CS/1 (N-FR) AS 25-CS/1 (N-FR) SAUNIER DUVAL

5.5 Contrôle de la conduite d'écoulement des condensats et de l’entonnoir d'évacuation .

Toute utilisation autre que celle décrite dans la présente notice ou au-delà du cadre stipulé dans la notice sera considérée comme non conforme.

Toute utilisation abusive est interdite.

vous êtes autorisé à effectuer

tous les travaux décrits dans la

0020292702_00 Thema Condens Notice d'emploi

ne doivent surtout pas être ef- fectués par des enfants sans surveillance. Les travaux dé- crits dans les autres notices doivent être effectués exclusive- ment par des personnes qui ré- pondent aux critères spécifiés pour ces tâches.

1.3 Consignes générales de sécurité

Les chapitres suivants contiennent des informations importantes pour la sécurité. Il est essentiel de lire ces infor- mations et d'en tenir compte pour éviter tout danger de mort, risque de blessures, de dégâts matériels ou de dommages environnementaux.

> Si possible, ouvrez les portes et les fenêtres en grand pour créer des courants d'air.

> Évitez les flammes nues (par

ex. briquet ou allumettes).

d'arrêt du gaz du produit.

> Prévenez les habitants en les appelant ou en frappant à leur porte.

> Quittez immédiatement le bâtiment et veillez à ce que personne n'y pénètre.

> Prévenez la police et les pompiers dès que vous avez quitté le bâtiment.

> Prévenez le service d'ur- gence du fournisseur de gaz avec un téléphone situé hors du bâtiment.

+ Ne détériorez pas et ne re- tirez jamais les composants scellés du produit.

> N’effectuez aucune modifica- tion :

— au niveau de l'installation d'évacuation des gaz de com- bustion

— au niveau du système d'éva- cuation des condensats

— au niveau de la soupape de sécurité

— au niveau des conduites d'évacuation

— au niveau des éléments de construction ayant une inci- dence sur la sécurité de fonc- tionnement du produit

+ Faites en sorte que l’alimen- tation en air de combustion

Notice d'emploi Thema Condens 0020292702_00

+ Assurez-vous que l'installa- tion de chauffage reste en service dans tous les cas lorsqu'il gèle, mais aussi que toutes les pièces sont suffi- samment chauffées. Laissez le produit sous tension au ni- veau de l'interrupteur princi- pal.

> Si vous ne pouvez pas faire en sorte que l'installation de chauffage reste en service, faites-la vidanger par un ins- tallateur spécialisé.

+ Faites en sorte de remplir l'installation de chauffage avec une eau de chauffage adaptée. En cas de doute, contactez votre professionnel qualifié.

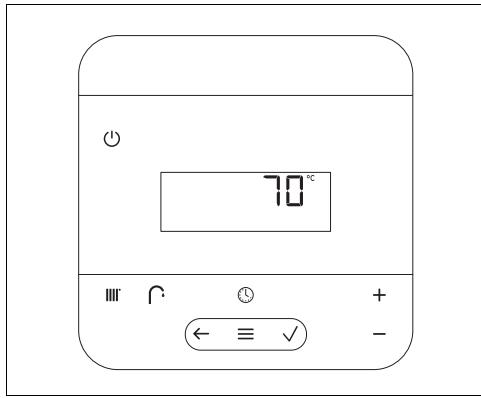

Annulation de la saisie

Retour au menu principal

Accès à l'affichage de base Validation/modification de la

— Enregistrement de la valeur de réglage — Navigation dans la structure des menus

Diminuer ou augmenter la va- leur de réglage

Interrupteur principal de l'appareil

— Situé sous le produit, du côté droit.

— Met le produit hors tension, désactive la fonction de pro- tection contre le gel.

3.2 Symboles affichés

Validité: Produit sans module de régulation

QD part ou de la température désirée

Mode chauffage activé :

Fonction de réinitialisation

X G Mode de secours :

Apparaît à la place de l'aff- chage de base, avec texte en clair explicatif le cas échéant.

Maintenance requise : Apparaît à la place de l'affi- chage de base, avec texte en clair explicatif le cas échéant.

Les chiffres 3 à 6 correspondent à la date de production (année/semaine) et les chiffres 7 à 16 à la référence d'article du produit.

L'affichage de base permet de régler la température d'eau chaude souhaitée.

La température de départ est la tempéra- ture à laquelle l'eau de chauffage sort du générateur de chaleur (par ex. 65° C).

pour accéder à l'affichage de

Appuyez sur W ” pour régler la tempéra- ture du mode eau chaude sanitaire.

Les autres réglages du mode eau chaude sanitaire sont abordés dans les chapitres correspondants.

Quand l'affichage de base apparaît, ap-

puyez sur \T/ pour accéder au menu :

En présence d’un défaut, l'affichage de

base cède la place à un message de dé- faut.

4.1.2 Niveaux de commande

Quand l'affichage de base apparaît, ren- dez-vous dans le menu pour accéder au niveau de commande utilisateur.

Le niveau réservé à l'installateur (accès technicien) nécessite des connaissances bien spécifiques. C'est pourquoi il est pro- tégé par un code d'accès.

Condition: Pas de régulateur raccordé

> À parir de l'« affichage de base », ap-

puyez 1 fois sur © puis sur Qu)

— on indique que le mode chauffage est activé. — oFF indique que le mode chauf- fage est désactivé.

> Sil'écran affiche oFF, alors appuyez

sur la touche (+) pour activer le mode chauffage.

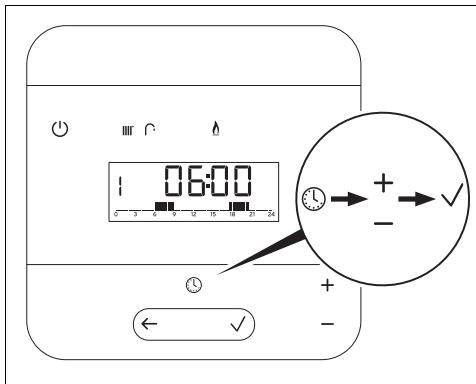

Appuyez sur © / etC Œ )) pour régler la

température de départ du chauffage sur les plages et validez avec À Q).

sez à la suivante avec \Ÿ). 7. Validez et passez au paramétrage du

Notice d'emploi Thema Condens 0020292702_00

condes et apparaît sur l'écran de base. Le mode chauffage pro- grammé est activé.

2. Désactivez le mode chauffage pro-

En période "confort", le produit privilégie le confort sanitaire de l'utilisateur.

En période "eco", le produit privilé- gie les économies d'énergie.

1. À partir de l'« affichage de base », ap-

puyez 7 fois sur pour afficher le

symbole © clignotant.

< L'écran de veille décompte les jours jusqu'à la fin de la période de va- cances déterminée.

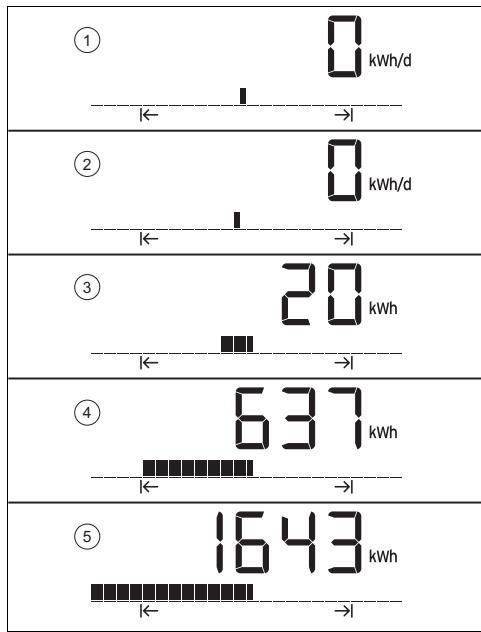

Quand l'affichage de base apparaît, ren- dez-vous dans le menu pour accéder au niveau de commande utilisateur.

Notice d'emploi Thema Condens 0020292702_00

être nécessaire d'anticiper l'intervention de maintenance, en fonction des constats de l'inspection.

5.3 Relevé des messages de maintenance

Le symbole Ÿ apparaît à l'écran lorsqu'une

visite de maintenance du produit est né-

5.4 Vérification de la pression de remplissage du circuit de chauffage

5.4.1 Contrôle de la pression de remplissage de l'installation de chauffage

1. A partir de l'affichage de base, ap-

puyez 3 fois sur T7.

< L'écran affiche la valeur de la pres- sion de remplissage actuelle.

< Le symbole Ÿ #1 clignote à l'écran. 2. Contrôlez la pression de remplissage à l'écran.

3. Si la pression de remplissage descend en dessous de 0,8 bar (0,08 MPa), remplissez l'installation de chauffage

suivantes ne sont pas adaptées à

l'installation, adressez-vous à un

professionnel qualifié.

1. Reliez le robinet de remplissage à une conduite d’eau froide avec un tuyau.

3. Ouvrez le robinet d'eau de la conduite d'eau froide.

4. Ouvrez lentement le robinet de rem- plissage, faites affluer l'eau jusqu'à ce que la pression requise pour l'installa- tion soit atteinte, puis fermez le robinet de remplissage.

5. Fermez le robinet d'eau de la conduite d'eau froide.

Notice d'emploi Thema Condens 0020292702_00

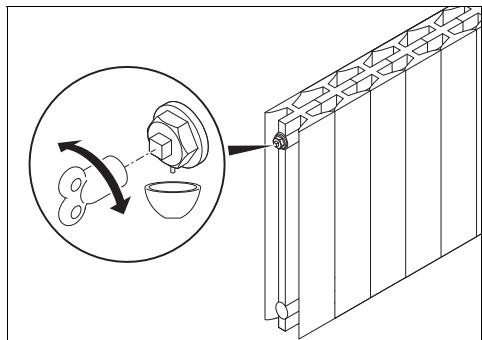

8. Répétez les étapes de remplissage et de purge si nécessaire.

9. Débranchez le robinet de remplissage de la conduite d'eau froide.

5.5 Contrôle de la conduite d'écoulement des condensats et de l’entonnoir d'évacuation

La conduite d'écoulement des condensats

et l'entonnoir d'évacuation doivent toujours

visibles ou perceptibles au toucher dans la

conduite d'écoulement des condensats et

l’entonnoir d'évacuation.

Si les opérations figurant dans les ta- bleaux ne permettent pas de remédier au défaut ou à l’anomalie de fonctionne- ment, adressez-vous à un professionnel qualifié. > Si des messages de mode de secours s'affichent à l'écran, adressez-vous à un professionnel qualifié.

à l'installateur spécialisé qui a installé le produit.

== Si le produit porte ce symbole :

> Dans ce cas, ne jetez pas le produit avec les ordures ménagères.

> Éliminez le produit auprès d'un point de collecte d'équipements électriques et

électroniques usagés.

== Sile produit renferme des piles qui

portent ce symbole, cela signifie que les

piles peuvent contenir des substances

nocives ou polluantes.

Le tableau des codes ne donne qu'un extrait des codes dans leur ensemble.

Statuscode Signification

5.000 Il n'y a pas de demande associée au mode chauffage.

5.003 Le mode chauffage est actif et l'appareil est en phase d'allumage.

5.004 Le mode chauffage est actif et le brûleur est en fonctionnement.

5.006 Le mode chauffage est actif et le ventilateur est en phase de marche à vide.

5.007 Le mode chauffage est actif et la pompe de chauffage est en phase de marche à vide.

5.008 Le mode chauffage est actif et l'appareil est en phase de coupure du brûleur.

5.020 I n'y a pas de demande associée à la charge du ballon d'eau chaude sanitaire.

5.022 La charge du ballon d'eau chaude sanitaire est active et la pompe est en phase de préfonctionnement.

5.024 La charge du ballon d'eau chaude sanitaire est active et le brûleur est en fonctionnement.

s.031 Le mode chauffage est désactivé et il n'y a pas de demande d'eau chaude sanitaire.

5.034 La fonction de protection contre le gel est active.

5.046 Le produit fonctionne, mais le confort de chauffage est restreint.

1. Vérifiez que le robinet d'arrêt du gaz est ouvert.

2. Appuyez sur la touche de réinitialisation pendant plus de 3 secondes.

— Nombre maximal de répétitions: 3

3. Si vous ne pouvez remédier au problème d'allumage, adressez-vous à un profes- sionnel qualifié.

> Ouvrez les deux robinets d'arrêt du gaz.

L'alimentation élec- trique du bâtiment est coupée.

Y Contrôlez le fusible d'alimentation du bâti- ment. Le produit se rallume automatique- ment une fois l'alimentation électrique réta- blie.

La soupape d'arrêt d'eau froide est fer- mée.

2. Si vous ne pouvez pas purger l'installation de chauffage par vous-même, adressez- vous à un professionnel qualifié.

Le chauffage ne se met pas en marche

(la production d'eau chaude sanitaire fonc- tionne normalement)

Le régulateur exteme est mal réglé.

> Paramétrez le régulateur externe comme il se doit (- notice d'utilisation du régulateur).
