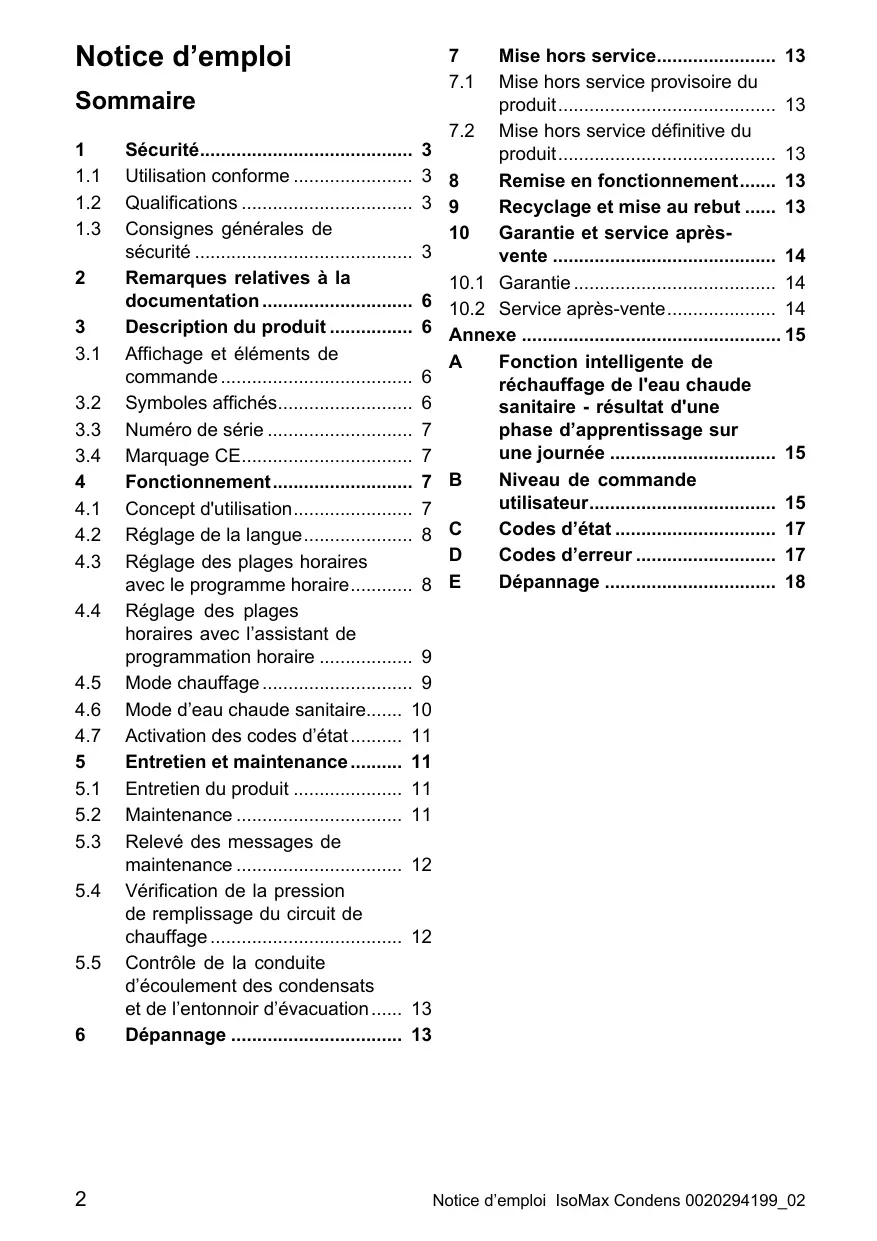

1 Sécurité 3 1.1 Utilisation conforme 3 1.2 Qualifications 3 1.3 Consignes générales de sécurité 3 2 Remarques relatives à la documentation 6 3 Description du produit 6 3.1 Affichage et éléments de commande 6 3.2 Symboles affichés 6 3.3 Numéro de série 7 3.4 Marquage CE 7 4 Fonctionnement 7 4.1 Concept d'utilisation 7 4.2 Réglage de la langue 8 4.3 Réglage des plages horaires avec le programme hors-heure 8 4.4 Réglage des plages horaires avec l'assistant de programmation hors-heure 9 4.5 Mode chauffage 9 4.6 Mode d'eau chaude sanitaire 10 4.7 Activation des codes d'état 11 5 Entretien et maintenance 11 5.1 Entretien du produit 11 5.2 Maintenance 11 5.3 Relevé des messages de maintenance 12 5.4 Vérification de la pression de remplissage du circuit de chauffage 12 5.5 Contrôle de la conduite d'écoulement des condensats et de l'entonnoir d'évacuation 13 6 Dépannage 13
7.1 Mise hors service provisoire du produit 13
7.2 Mise hors service définitive du produit 13
8 Remise en fonctionnement..... 13
9 Recyclage et mise au rebut.... 13
10 Garantie et service après- vente 14
10.1 Garantie 14
10.2 Service après-vente 14
Annexe 15
A Fonction intelligente de réchauffage de l'eau chaude sanitaire - résultat d'une phase d'apprentissage sur une journée
15 B Niveau de commande utilisateur.
15 C Codes d'état
17 D Codes d'erreur
17 E Dépannage
Ce produit est un générateur de chaleur spécialement conçu pour les installations de chauffage fonctionnant en circuit fermé et la production d'eau chaude sanitaire.
L'utilisation conforme de l'appareil suppose également :
- une utilisation du produit dans le respect des notices d'utilisation fournies avec le produit ainsi que les autres composants de l'installation
- le respect de tous les intervalles d'inspection et d'entretien qui figurent dans les notices
Toute utilisation autre que celle décrite dans la présente notice ou au-delà du cadre stipulé dans la notice sera considérée comme non conforme.
Toute utilisation abusive est interdite.
1.2 Qualifications
- Confiez l'installation, la conversion et le réglage du produit exclusivement à un professionnel qualifié.
En votre qualité d'utilisateur, vous êtes autorisé à effectuer tous les travaux décrits dans la présente notice.
Exception : ce produit peut être utilisé par des enfants âgés d'au moins 8 ans ainsi que des personnes qui ne sont pas en pleine possession de leurs capacités physiques, sensorielles ou mentales, ou encore qui manquent d'expérience ou de connaissances, à condition qu'elles aient été formées pour utiliser le produit en toute sécurité, qu'elles comprennent les risques encourus ou qu'elles soient correctement encadrées. Les enfants ne doivent pas jouer avec ce produit. Le nettoyage et l'entretien courant qui incombent à l'utilisateur ne doit surtout pas être effectué par des enfants sans surveillance. Les travaux décrits dans les autres notices doivent être effectués exclusivement par des personnes qui répondent aux critères spécifiés pour ces tâches.
1.3 Consignes générales de sécurité
Les chapitres suivants contiennent des informations importantes pour la sécurité. Il est essentiel de lire ces informations et d'en tenir compte pour éviter tout danger de mort, risque de blessures, de dégâts matériels ou de dommages environnementaux.
1.3.1 Gaz
En cas d'odeur de gaz :
Évitez les pièces où règne une odeur de gaz. Si possible, ouvrez les portes et les fenêtres en grand pour créer des courants d'air. Évitez les flammes nues (par ex. briquet ou allumettes). Ne fumez pas. N'utilisez pas d'interrupteur électrique, fiche de secteur, sonnette, téléphone ou autre interphone dans le bâtiment. Fermez le dispositif d'arrêt du compteur à gaz ou le dispositif de coupure principal. Si possible, fermez le robinet d'arrêt du gaz du produit. - Prévenez les habitants en les appelant ou en frappant à leur porte. - Quittez immédiatement le bâtiment et veillez à ce que personne n'y pénétre. - Prévenez la police et les pompiers dès que vous avez quitté le bâtiment. - Prévenez le service d'urgence du fournisseur de gaz avec un téléphone situé hors du BATIMENT.
1.3.2 Gaz de combustion
En cas d'odeur de gaz de combustion:
Ouvrez les portes et les fenêtres en grand pour créer des courants d'air. Éteignez le produit. - Contactez un professionnel qualifié.
1.3.3 Modifications ultérieures
Ne retirez, ne shuntez et ne bloquez en aucun cas les dispositifs de sécurité. - Ne manipulez aucun dispositif de sécurité. Ne détériorez pas et ne ré-tirez jamais les composants scellés du produit. N'effectuez aucune modification : - au niveau du produit - au niveau des conduites d'arrivée de gaz, d'air, d'eau et des câbles électriques - au niveau de l'installation d'évacuation des gaz de combustion - au niveau du système d'évacuation des condensats - au niveau de la soupape de sécurité - au niveau des conduites d'évacuation - au niveau des éléments de construction ayant une incidence sur la sécurité de fonctionnement du produit Faites en sorte que l'alimentation en air de combustion
soit suffisante en permanence.
1.3.4 Dégâts matériels
- Faites en sorte que l'air de combustion soit exempt de fluor, de chlore, de soufre, de poussières, etc. Veillez à ce qu’il n’y ait pas de substances chimiques dans la pièce d’installation. Assurez-vous que l’installation de chauffage reste en service dans tous les cas lorsqu’il gèle, mais aussi que toutes les pièces sont suffisamment chauffées. Laissez le produit sous tension au niveau de l’interrupteur principal. Si vous ne pouvez pas faire en sorte que l’installation de chauffage reste en service, faites-la vidanger par un installateur spécialisé.
- Faites en sorte de remplir l'installation de chauffage avec une eau de chauffage adaptée. En cas de doute, contactez votre professionnel qualifié.
1.3.5 Legionnelles
- Renseignez-vous auprès de votre professionnel qualifié concernant les mesures qui ont été prises dans votre installation.
installation dans le cadre de la fonction antilégionelles.
Ne réglez pas la température de l'eau en dessous de 60°C sans avoir consulté le professionnel qualifié au préalable.
2 Remarques relatives à la documentation
- Conformez-vous impérativement à toutes les notices d'utilisation qui accompagnent les composants de l'installation.
- Conservez soigneusement cette notice ainsi que tous les autres documents complémentaires applicables pour pouvoir vous y référer ultérieurement.
La présente notice s'applique exclusivement aux produits suivants :
Produit - référence d'article
| T 31-CS/1 (N-FR) | 0010025208 |
| T 35-CS/1 (N-FR) | 0010025209 |

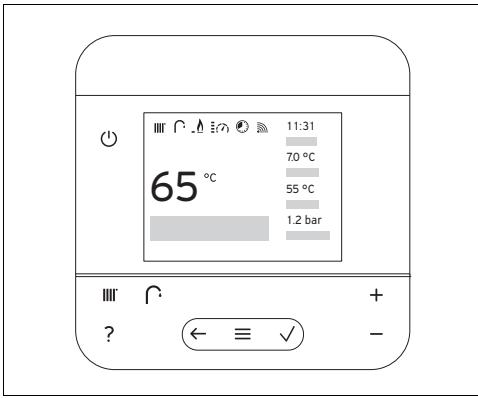

3.1 Affichage et éléments de commande
| Éléments de commande | Fonctionnement |
| - Activation/désactivation du mode veille : pression pendant moins de 3 secondes
- Touche de réinitialisation : pression prolongée plus de 3 secondes pour redémarrer |
| III | Réglage de la température de départ ou de la température désirée |
| Élement de commande | Fonctionnement |
| ® | Réglage de la température d'eau chaude |
| ? | - Accès à l'aide
- Activation de l'assistant de pro-grammation (module de régula-teur requis) |
| ← | - Retour au niveau précédent
- Annulation de la saisie |
| ≡ | - Accéder au menu
- Retour au menu principal
- Accès à l'affichage de base |
| ✓ | - Validation/modification de la sélection
- Enregistrement de la valeur de réglage |
| - + | - Navigation dans la structure des menus
- Diminuer ou augmenter la valeur de réglage
- Accès aux différents chiffres et lettres |
| ® | Interrupteur principal de l'appareil
- Situé sous le produit, du côté croit.
- Met le produit hors tension, désactive la fonction de protection contre le gel. |
3.2 Symboles affichés
| Symbole | Signification |
| Taux de modulation actuel du brûleur (5 niveaux d'affichage). |
| Pression actuelle de l'installation (5 niveaux d'affichage) :
- Affichage fixe : pression de replissage dans la plage admissible
- Affichage clignotant : pression de replissage en de-hors de la plage admissible |
| Mode chauffage activé :
- Signal fixe : brûleur coupé, pas de demande de chaleur
- Signal clignotant : brûleur allumé, demande de chaleur présente |
| Mode chauffage désactivé |
| Production d'eau chaude sani-taire activée :
- Signal fixe : brûleur coupé, pas de demande de chaleur
- Signal clignotant : brûleur allumé, demande de chaleur présente |
| Production d'eau chaude sani-taire désactivée |
| Menu réservé à l'installateur activé |
| Écran verrouillé |
| Connecté au boîtier de gestion |
| Connexion au serveur établie |
| Le produit est occupé. |
| Mode chauffage et mode eau chaude sanitaire temporaire-ment coupés (absence) |
| Chauffage programme activé |
| Mode Ramonage (exécution de l'analyse de la combustion) |
| Fonction Smart eco activée |
| Réglage de l'horloge :
- Affichage permanent : l'heure est régée
- Affichage clignotant : il faut régler l'heure |
| Avertissement |
| F.XXX | Défaut dans le produit : Apparaît à la place de l'affi-chage de base, avec texte en clair explicatif le cas échéant. |
| N.XXX | Mode de secours : Apparaît à la place de l'affi-chage de base, avec texte en clair explicatif le cas échéant. |
| Maintenance requise : Pour de plus amples informations, reportez-vous au code I.XXX. |
| Symbole | Signification |
| I.XXX | Maintenance requise :
Apparait à la place de l'affi-chage de base, avec texte en clair explicatif le cas échéant. |
3.3 Numéro de série
Le numéro de série est apposé d'usine sur la plaque signalétique et sur la notice d'emploi succincte.
Les chiffres 3 à 6 correspondant à la date de production (année/semaine) et les chiffres 7 à 16 à la référence d'article du produit.
3.4 Marquage ce
Le marquage CE atteste que les produits sont conformes aux exigences élémentaires des directives applicables, conformément à la déclaration de conformité.
La déclaration de conformité est disponible chez le fabricant.
4.1 Concept d'utilisation
Les éléments de l'interface utilisateur en couleur sont des éléments sélectionnables.
On peut modifier les valeurs et les options régles par le biais des touches et ①
Toute modification d'une valeur doit être validée. Le nouveau réglage n'est enregistré qu'après validation. Les éléments de l'interface utilisateur qui clignotent doivent être de nouveau actionnés pour validation. Les éléments de l'interface utilisateur en blanc sont des éléments actifs.
Le menu et les éléments de l'interface utilisateur s’éteignent au bout de 60 secondes.
pour économiser l'énergie. L'affichage d'état apparaît 60 secondes plus tard.
Vous trouverez une aide supplémentaire sur l'interface utilisée dans MENU PRINCIPAL → INFORMATION → Introduct. modes de fonctionnement.
4.1.1 Affichage de base
Quand l'affichage d'état apparait, appuyez sur pour accéder à l'affichage de base.
L'affichage de base permet de régler la température d'eau chaude sanitaire ainsi que la température de départ chauffage/température désirée (température désirée uniquement pour les produits équipés d'un régulateur).
La température de départ chauffage est la température à laquelle l'eau de chauffage sort du générateur de chaleur (par ex. 65°C).
La température désirée est la température effectivement souhaitée pour la pièce de jour (par ex. C).
Appuyez sur pour régler la température du mode eau chaude sanitaire.
Appuyez sur pour régler la température du mode chauffage.
Les autres réglages du mode chauffage et du mode eau chaude sanitaire sont abordés dans les chapitres correspondants.
Quand l'affichage de base apparait, appuyez sur pour accéder au menu:
Les fonctions disponibles dans le menu varient selon qu'il y a un régulateur rac-cordé au produit ou non. Si vous avez rac-cordé un régulateur, vous nevez paramétrer le mode chauffage dans le régulateur. ( notice d'utilisation du régulateur)
Vous trouverez une aide supplémentaire pour la navigation dans MENU PRINCIPAL → INFORMATION → Aide à la navigation dans le menu.
En présence d'un défaut, l'affichage de base cède la place à un message de défaut.
4.1.2 Niveaux de commande
Quand l'affichage de base apparait, rendez-vous dans le menu pour accéder au niveau de commande utilisateur.
Le niveau de commande utilisateur permet de modifier et de personnaliser les paramètres du produit. Le tableau en annexe récapitule les options sélectionnables et les possibilités de paramétrage. ( page 15)
Le niveau réservé à l'installateur (accès technicien) nécessite des connaissances bien spécifiques. C'est pourquoi il est protégé par un code d'accès.
4.2 Réglage de la langue
- Appuyez 2 × sur ≡.
- Rendez-vous sur l'option située tout en bas (XXX) et validez avec .
- Sélectionnez la troisième option et validez avec
- Sélectionnez la première option et validez avec .
- Sélectionnez la langue de votre choix et validez avec .
4.3 Réglage des plages horaires avec le programme horsaire
Vous pouvez utiliser un programme hebdomadaire pour le mode chauffage.
Il y a des plages horaires définies d'usine pour chaque jour de la semaine. Chaque plage horaire correspond à un intervalle spécifique. Les plages horaires ne doivent pas se chevaucher.
Vous pouvez enregistrer jusqu'à 12 plages horaires pour chaque jour de la semaine pour le mode chauffage. La température de départ chauffage définie s'applique aux plages horaires en question ( page 9).
En dehors des plages horaires, le mode chauffage est coupé.
L'entrée active dans la liste apparaît en blanc à l'écran.
L'option Copier les paramètres dans... sert à transposer les intervalles déjà programmés à un autre jour de la semaine. Vous trouverez une aide supplémentaire pour la programmation des plages horaires dans MENU PRINCIPAL → INFORMATION → Aide à la navigation dans le menu.
4.4 Réglage des plages horaires avec l'assistant de programmation horaire
Vous pouvez utiliser un assistant de programmation horaire pour le mode chauffage.
L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:
4.5 Mode chauffage
En mode chauffage, les pièces sont chauffées conformément à vos réglages.
Condition: pas de régulateur raccordé
À partir de l’« affichage de base », appuyez 1 fois sur LA température du départ de chauffage réglée apparait sur l’écran. Appuyez sur (- ou +) pour régler la température du départ de chauffage qui convient. Validez avec
Condition : régulateur raccordé
À partir de l'affichage de base, appuyez 1 fois sur ( pour afficher le symbole III.
ou apparait sur écran.
- l'indique que le mode chauffage est activé. indique que le mode chiffage est désactivé.
Si l'écran affiche, alors appuyez sur la touche ① pour activer le mode chauffage.
Validez avec ○
La température du départ de chauffage n'est plus régulable sur le produit.
- Réglez la température ambience qui convient au niveau du régulateur ( notice d'utilisation du régulateur).
4.5.2 Désactivation provisoire du mode chauffage (absence)
- Rendez-vous dans MENU PRINCIPAL CONTROLLE Absence.
- Définissez le début et la fin. La fonction de protection contre le gel est active.
4.5.3 Désactivation permanente du mode chauffage (mode été)
Depuis l'affichage de base, appuyez sur pendant 3 secondes au minimum.
Le mode de chauffage est désactivé. - est affiché à l'écran.
4.6 Mode d'eau chaude sanitaire
Le mode eau chaude sanitaire sert à amener l'eau potable à la température d'eau chaude souhaitée.
4.6.1 Réglage de la température d'eau chaude sanitaire
Condition : Pas de régulateur connecté
Appuyez sur depuis l'affichage de base. Appuyez sur ou pour régler la température de l'eau chaude sanitaire souhaitée. Validez avec
Condition: Régulateur connecté
Rendez-vous dans MENU PRINCIPAL → CONTROLE → ECS. Activez le mode Manuel. Sélectionnez Température souhaitée. Reglez la température de l'eau chaude sanitaire souhaitée.
4.6.2 Désactivation du mode eau chaude sanitaire
Depuis l'affichage de base, appuyez sur pendant 5 secondes au minimum.
Le mode eau chaude sanitaire est désactivé.
Remarque
Le mode Smart eco de rechauffage de l'eau chaude sanitaire a été développé pour optimiser l'efficacité énergétique en mode sanitaire en fonction des habitudes et du rythme de vie dans chaque foyer.
En période "confort", le produit privilégie le confort sanitaire de l'utilisateur.
En période "eco", le produit privilégie les économies d'énergie.
- Rendez-vous dans MENU PRINCIPAL → CONTRÔLÉ → Mode Smart eco..
- Activez Marche ou Arrêt.
est affiché à l'écran.
4.6.4 Présentation du mode smart eco de l'eau chaude sanitaire
La fonction intelligente de réchauffage de l'eau chaude sanitaire est capable d'anticiper les attentes de l'utilisateur en sachant si le volume d'eau stocké sera suffisant pour répondre à la demande ou si le démarrage de la chaudière est nécessaire afin de limiter les redémarrages intempéstifs, de réduire la consommation de gaz, de réduire le bruit et ainsi d'augmenter la durée de vie du produit.
Il est possible d'activer et de désactiver le mode Smart eco via le menu principal du produit.
4.6.4.1 Phase d'apprentissage de la fonction "intelligente" du mode eau chaude sanitaire
Une phase d'apprentissage est nécessaire pour assurer le bon fonctionnement de la fonction intelligente de réchauffage de l'eau chaude sanitaire stockée dans le produit.
La phase d'apprentissage est transparente pour l'utilisateur et ne nécessite aucune action spécifique. Il suffit simplement d'utiliser le produit normalement.
La phase d'apprentissage est basée sur les 7 jours de la semaine (24/24h avec une précision au 1/4h).
Une fois la phase d'apprentissage terminée, les périodes d'utilisation, les types de demandes et les volumes d'eau seront identifiés.

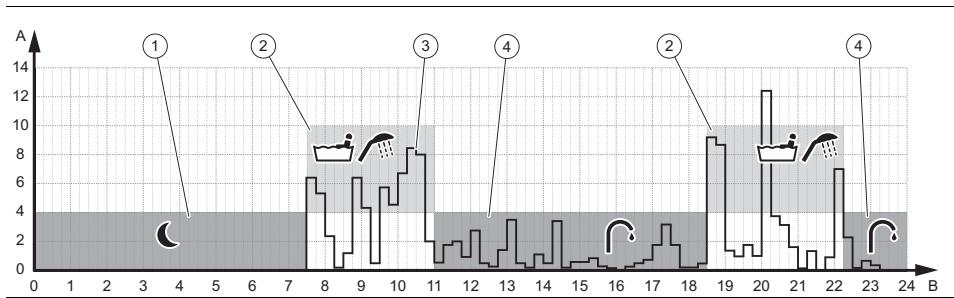

Une représentation graphique de la phase d'apprentissage se trouve en annexe pour certains derniers ou les derniers.
4.6.4.2 Intégration de la fonction "intelligente" dans le mode eau chaude sanitaire
La fonction intelligente de réchauffage de l'eau chaude sanitaire interprète les résultats de la phase d'apprentissage et répondra de la manière suivante selon le type de période.
En période de faibles besoins d'eau chaude sanitaire (eco), la chaudière privilégie les économies d'énergie en agissant de la manière suivante:
Le réchauffage du/des ballon(s) d'eau chaude sanitaire sera temporisé jusqu'à atteindre un delta de 10K dans le(s) ballon(s) par rapport au réglage de la consigne ou une température < 45^. - Le rechauffage du/des ballon(s) d'eau chaude sanitaire sera activé uniquement lorsque la somme des volumes d'eau puisées sera > 30 litres. Ou si
le débit instantané d'alimentation est
10 L/min pendant 90 sec.
En période de forts besoins d'eau chaude sanitaire (confort), la chaudière privilégie le confort sanitaire de l'utilisateur en agissant de la manière suivante :
- Le rechauffage du/des ballon(s) d'eau chaude sanitaire sera temporisé jusqu'à atteindre un delta de 5K dans les ballons par rapport au réglage de la consigne.
- Le rechauffage du/des ballon(s) d'eau chaude sanitaire sera activé uniquement lorsque la somme des volumes d'eau puisées sera >10 litres. Ou si le débit instantané d'euisage est
10 L/min pendant 30 sec.
4.7 Activation des codes d'état
Rendez-vous dans MENU PRINCIPAL → INFORMATION → Code d'état.
L'état de fonctionnement actuel (code d'état) s'affiche à l'écran.
5.1 Entretien du produit
Nettoyez l'habillage avec un chiffon humecté d'eau savonneuse. N'utilisez pas d'aérosol, de produit abrasif, de produit vaisselle, de détergent solvant ou chloré.
5.2 Maintenance
Seules une inspection annuelle et une maintenance bisannuelle, réalisées par un installateur spécialisé, permettent de garantir la disponibilité et la sécurité, la fiabilité et la longévité du produit. Il peut être nécessaire d'anticiper l'intervention de maintenance, en fonction des constats de l'inspection.
5.3 Relevé des messages de maintenance
Le symbole apparait à l'écran lorsqu'une visite de maintenance du produit est nécessaire.
L'appareil n'est pas en mode de défaut et fonctionne normalement.
Pour cela, adressez-vous à un installateur spécialisé. Si la pression d'eau se met à clignoter simultanément, il suffit d'ajouter de l'eau de chauffage.
5.4.1 Contrôle de la pression de remplissage de l'installation de chauffage
- Rendez-vous dans MENU PRINCIPAL → INFORMATION → Pression d'eau : L'écran affiche alors la valeur de la pression de replissage actuelle ainsi que la pression de replissage minimale et maximale.
- Contrôlez la pression de replissage à l'écran.
- Si la pression de replissage descend en dessous de 0,8 bar (0,08 MPa), replissez l'installation de chauffage ( page 12).
Remarque
Si l'installation de chauffage alimente plusieurs étages, il peut s'avérer nécessaire d'établir une pression de remplissage supérieure. Demandez conseil à votre installateur spécialisé.
Remarque
L'appoint de l'installation de chauffage dépend de la configuration réelle de l'installation. Si les étapes suivantes ne sont pas adaptées à l'installation, adressez-vous à un professionnel qualifié.
- Ouvrez tous les robinets des radiateurs (robinets thermostatiques) de l'installation de chauffage.
- Vérifiez que le robinet de la boucle de remplissage est ouvert afin que l'eau de chauffage affine dans l'installation de chauffage.
- Rendez-vous dans MENU PRINCIPAL → RÉGLAGES → Remplissage automatique.
Le produit se remplit automatiquement pour atteindre la pression de l'installation requise.
- Purgez tous les radiateurs au niveau du raccord prévu à cet effet (en haut du radiateur, à gauche ou à droite).
Remarque
Vous pouvez vous servir d'une clé de purgeur.
- Recontrôlez la pression de l'installation après la purge. ( page 12)
- Répétez les étapes de remplissage et de purge si nécessaire.
- Faites un appoint d'eau le cas échéant.
- Laissez le robinet de remplissage ouvert.
5.5 Contrôle de la conduite d'écoulement des condensats et de l'entonnoir d'évacuation
La conduite d'écoulement des condensats et l'entonneur d'évacuation doivent toujours rester dégagés.
Inspectez régulièrement la conduite d'écoulement des condensats et l'entonnoir d'évacuation à la recherche d'éventuels défauts, et plus particulièrement de bouchons. Il ne doit pas y avoir de corps étrangers visibles ou perceptibles au toucher dans la conduite d'écoulement des condensats et l'entonnoir d'évacuation. Faites intervenir un installateur spécialisé si vous constatez des défauts.
6 Dépannage
En présence de codes défaut (F. XXX), de codes de mode de secours (N. XXX) à l'écran ou encore d'anomalies de fonctionnement, procédez comme indiqué dans le tableau en annexe. Codes d'erreur ( page 17) Dépannage ( page 18) Si les opérations figurant dans les tableaux ne permettent pas de remédier au défaut ou à l'anomalie de fonctionnement, adressez-vous à un professionnel qualifié. Si des messages de mode de secours s'affichent à l'écran, adressez-vous à un professionnel qualifié.
7.1 Mise hors service provisoire du produit
- Appuyez sur ()
- Fermez le robinet d'arrêt du gaz du produit et coupez l'interrupteur principal uniquement en l'absence de risque de gel.
- Fermez la soupape d'arrêt d'eau froide.
7.2 Mise hors service définitive du produit
Confiez la mise hors service définitive de l'appareil à un installateur spécialisé.
8 Remise en fonctionnement
- Enclenchez l'interrupteur principal de l'appareil s'il était coupé.
- Ouvrez le robinet d'arrêt du gaz du produit s'il est fermé.
- Appuyez sur () si l'interrupteur principal de l'appareil était enclenché.
- Ouvrez la soupape d'arrêt d'eau froide.
9 Recyclage et mise au rebut
- Confiez la mise au rebut de l'emballage à l'installateur spécialisé qui a installé le produit.
Si le produit porte ce symbole :
Dans ce cas, ne jetez pas le produit avec les ordures ménagères. Éliminez le produit auprès d'un point de collecte d'équipements électriques et électroniques usagés.
Si le produit renferme des piles qui
portent ce symbole, ILA signifie que les
piles peuvent contenir des substances nocives ou polluantes.
- Dans ce cas, déposez les piles dans un point de collecte de piles usagées.
10.1 Garantie
Pour obtenir des informations concernant la garantie constructeur, veuillez contacter l'adresse indiquée au verso.
Les coordonnées de notre service après-vente sont indiquées au verso ou sur le site www.sau nierduval.fr.
A fonction intelligente de réchauffage de l'eau chaude sanitaire - résultat d'une phase d'apprentissage sur une journée
A Volume des nuisances (1/1/4 d'heure) 2 B Heures 3 1 Période sans besoin la nuit (eco) 4 Périodes de faibles besoins (eco)
Quand l'affichage d'état apparait, appuyez sur 2 × sur (3) pour accéder au menu.
| Option RÉGULATION |
| Programmateur chauffage | |
| → Programmateur chauffege | |
| → Programmeur chauff. : | → Marche |
| → Arrêt |
| Réglage d'usine : Arrêt |
| → Programmation hebdomadaire |
| Mode Smart eco : | |
| → Mode : | → Marche |
| Réglage d'usine : Marche |
| → Arrêt |
| Assistant de programma-tion | Programmation de la température souhaitée pour les blocs heb-domadaires lundi à vendredi et samedi-dimanche. |
| Absence | Réglage du début et de la fin. |
| Option INFORMATION |
| Pression d'eau : | Affiche la pression d'eau actuelle. |
| Données conso. énergétiques | → Consommation en gaz | → Consommation en chauffage |
| → Consommation en ECS |
| → Consommation en élec-tricité | → Consommation en chauffage |
| → Consommation en ECS |
| Option INFORMATION |
| Données conso. énergétiques | Affiche les valeurs de consommation énergétique pour les in-tervalles suivants : Aujourd'hui, Hier, Mois dernier, Ann.ernaîère, Depuis install..L'écran affiche les valeurs approximatives de l'installation. Les valeurs sont notamment fonction des facteurs suivants : installation/configuration de l'installation de chauffage, comportement de l'utiliseur, conditions météorologiques saisionnières, tolérances et composants.Le système ne tient pas compte des composants externes, comme les pompes de chauffage, les soupapes, les autres consommateurs et générateurs du foyer.Les écarts entre la consommation/le rendrement énergétiques affichés et la consommation/le rendement énergétiques effectifs peuvent être non négligeables.Les informations relatives à la consommation ou au rendement énergétique ne sont pas prévues pour créé ou comparer des factures de consommation. |
| Code d'etat | Affiche le code d'etat actuel. |
| Introduct. modes de fon-citionnement | Explication pas à pas des différents éléments de l'interface utilisateur. |
| Aide à la navigation dans le menu | Explication de la structure des menus. |
| Coordonnées professionnelles qualifié | → Téléphone :→ Nom : |
| Version du logiciel | Affiche les versions logicielles. |
| Option RÉGLAGES |
| Test du ramoneur | → Puisance chauffage régable |
| → Puisance maxi. ECS |
| → Puisance mini. |
| Menu installerateur | |
| Réglages langue, horloge et écran | → Langue : |
| → Date : |
| → Heure : |
| → Luminosité de l'écran : |
| → Heure été/hiver auto. : |
| Verrouillage des touches | Verrouille le clavier.Pour déverrouiller les commandes, appuyez sur ©pendant 4 secondes au minimum. |
Remarque
Le tableau de codes étant utilisé pour différents produits, certains codes peuvent ne pas être visibles pour le produit concerné.
Le tableau des codes ne donne qu'un extrait des codes dans leur ensemble.
| Statuscode | Signification |
| S.000 | Il n'y a pas de demande associée au mode chauffage. |
| S.002 | Le mode chauffage est actif et la pompe de chauffage est en phase de préfonctionnement. |
| S.003 | Le mode chauffage est actif et l'appareil est en phase d'allumage. |
| S.004 | Le mode chauffage est actif et le brûleur est en fonctionnement. |
| S.006 | Le mode chauffage est actif et le ventilateur est en phase de marche à vide. |
| S.007 | Le mode chauffage est actif et la pompe de chauffage est en phase de marche à vide. |
| S.008 | Le mode chauffage est actif et l'appareil est en phase de coupure du brûleur. |
| S.020 | Il n'y a pas de demande associée à la charge du gallon d'eau chaude sanitaire. |
| S.022 | La charge du gallon d'eau chaude sanitaire est active et la pompe est en phase de préfonctionnement. |
| S.024 | La charge du gallon d'eau chaude sanitaire est active et le brûleur est en fonctionnement. |
| S.031 | Le mode chauffage est désactivé et il n'y a pas de demande d'eau chaude sanitaire. |
| S.034 | La fonction de protection contre le gel est active. |
Remarque
Le tableau des codes ne donne qu'un extrait des codes dans leur ensemble.
| Message | Cause possible | Mesure |
| F.022 Il n'y a pas ou pas siffisamment d'eau dans le produit ou la pression d'eau est trop BASSE. | Manque d'eau dans l'installation de chauffage | 1. Contrôlez la pression de replissage de l'installation de chauffage. (→ page 12)2. Faites l'appoint d'eau dans l'installation de chauffage. (→ page 12) |
| F.028 Le signal de flamme n'a pas été détecté lors de la phase d'allumage. | Au bout de cinq ten-tatives d'allumage in-fructueuses, le produit a basculé en mode de défaut. | 1. Vérifiez que le robinet d'accêt du gaz est ouvert.2. Appuyez sur la touche de réinitialisation pendant plus de 3 secondes.- Nombre maximal de répétitions: 33. Si vous ne pouvez.Remédier au problème d'allumage, adressez-vous à un professionnel qualifié. |
E Dépannage
| Anomalie | Cause possible | Mesure |
| Produit qui ne se met pas en marche (pas d'eau chaude, pas de chauffage) | Le robinet d'arrêt du gaz installé sur place et/ou le robinet d'arrêt du gaz du produit est fermé. | • Ouvrez les deux robinets d'arrêt du gaz. |
| L'alimentation élec-trique du bâtimement est coupée. | • Contrôlez le fusible d'alimentation du bâti-ment. Le produit se rallume automatique-ment une fois l'alimentation électrique réta-blie. |
| La soupape d'arrêt d'eau froide est fer-mée. | • Ouvrez la soupape d'arrêt d'eau froide. |
| Le produit est arrêté. | • Remise en marche du produit. (→ page 13) |
| La température am-biante/la température d'eau chaude réglée est trop BASSE et/ou le mode chauffage/le mode eau chaude sa-nitaire est coupé. | 1. Réglez la température de départ du chauf-fage. (→ page 9)2. Réglez la température de l'eau chaude sanitaire. (→ page 10) |
| Il y a de l'air dans l'installation de chauf-fage. | 1. Purgez l'installation de chauffage (→ ch-pitre Appoint de l'installation de chauffage).2. Si vous ne pouvez pas purger l'installation de chauffage par vous-même, adressez-vous à un professionnelnel qualifié. |
| Le chauffage ne se met pas en marche (la production d'eau chaude sanitaire fonctionnementally) | Le régulateur externe est mal réglé. | • Paramétréz le régulateur externe comme il se doit (→ notice d'utilisation du régulateur). |
