MODE D'EMPLOI IsoMax Condens T 31-CS/1 (N-FR) T 35-CS/1 (N-FR) SAUNIER DUVAL

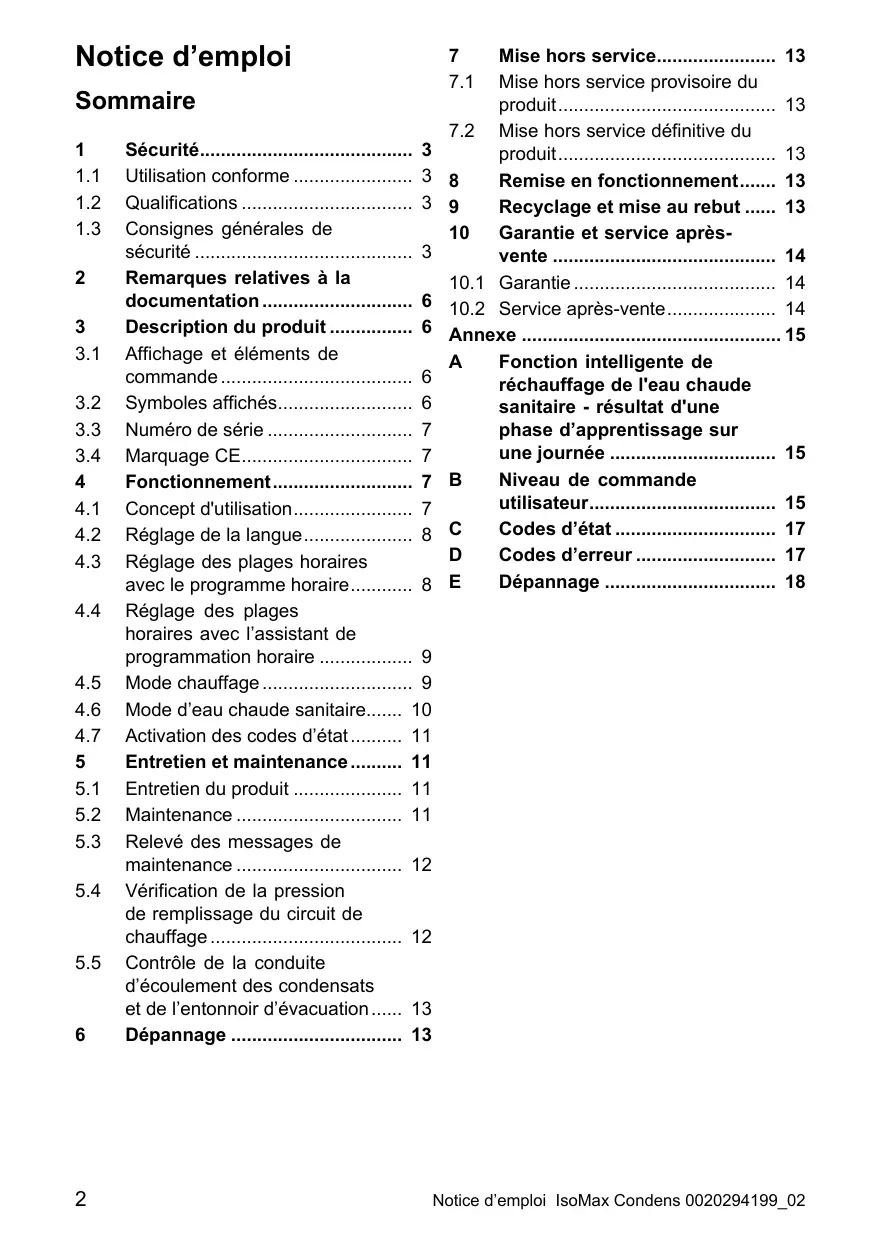

Notice d'emploi Sommaire 1 Sécurité. + 3 1.1 Utilisation conforme 12 Qualifications 1.3 Consignes générales de sécurité 2 Remarques relatives à la documentation - 6 3 Description du produit . 6 3.1 Affichage et éléments de commande … . 6 3.2 Symboles affichés . 6 3.3 Numéro de série . 7 3.4 Marquage CE... 7 4 Fonctionnement. -7 4.1 Concept d'utilisation 7 4.2 Réglage de la langue. . 8 4.3 Réglage des plages horaires avec le programme horaire … 8 44 Réglage des plages horaires avec l'assistant de programmation horaire …… … 9 4.5 Mode chauffage . 4.6 Mode d'eau chaude sanitair 10 4.7 Activation des codes d'état. 11 5 Entretien et maintenance. 11 5.1 Entretien du produit … 5.2 Maintenance … 5.3 Relevé des messages de maintenance … 5.4 Vérification de la pression de remplissage du circuit de chauffage 5.5 Contrôle de la conduite d'écoulement des condensats et de l'entonnoir d'évacuation …… 13 6 Dépannage . 2

10.1 Garantie. 10.2 Service après-vente Annexe .

A Mise hors service. n Mise hors service provisoire du

produit … Mise hors service définitive du produit. Remise en fonctionnement Recyclage et mise au rebut …... 13

Garantie et service après- vente .…

Fonction intelligente de réchauffage de l'eau chaude sanitaire - résultat d'une phase d'apprentissage sur une journée … Niveau de commande utilisateur. Codes d'état … Codes d'erreur

Notice d'emploi IsoMax Condens 0020294199 _02

1.1 Utilisation conforme

Ce produit est un générateur de chaleur spécialement conçu pour les installations de chauf- fage fonctionnant en circuit fermé et la production d’eau chaude sanitaire.

L'utilisation conforme de l’appa- reil suppose également :

— une utilisation du produit dans le respect des notices d’utili- sation fournies avec le produit ainsi que les autres compo- sants de l'installation

— le respect de tous les inter- valles d'inspection et d’entre- tien qui figurent dans les no- tices

Toute utilisation autre que celle décrite dans la présente notice ou au-delà du cadre stipulé dans la notice sera considérée comme non conforme.

Toute utilisation abusive est interdite.

> Confiez l'installation, la conversion et le réglage du produit exclusivement à un professionnel qualifié.

En votre qualité d'utilisateur,

vous êtes autorisé à effectuer

tous les travaux décrits dans la

0020294199_02 IsoMax Condens Notice d'emploi

Exception : ce produit peut être utilisé par des enfants âgés d'au moins 8 ans ainsi que

des personnes qui ne sont pas en pleine possession de leurs capacités physiques, senso- rielles ou mentales, ou encore qui manquent d'expérience ou de connaissances, à condition qu'elles aient été formées pour utiliser le produit en toute sécu- rité, qu'elles comprennent les risques encourus ou qu'elles soient correctement encadrées. Les enfants ne doivent pas jouer avec ce produit. Le net- toyage et l'entretien courant qui incombent à l'utilisateur

ne doivent surtout pas être ef- fectués par des enfants sans surveillance. Les travaux dé- crits dans les autres notices doivent être effectués exclusive- ment par des personnes qui ré- pondent aux critères spécifiés pour ces tâches.

1.3 Consignes générales de sécurité Les chapitres suivants contiennent des informations importantes pour la sécurité. Il est essentiel de lire ces infor- mations et d'en tenir compte pour éviter tout danger de mort, risque de blessures, de dégâts matériels ou de dommages environnementaux.

En cas d’odeur de gaz :

> Évitez les pièces où règne une odeur de gaz.

> Si possible, ouvrez les portes et les fenêtres en grand pour créer des courants d'air.

> Évitez les flammes nues (par

ex. briquet ou allumettes).

N'utilisez surtout pas d'’inter-

rupteur électrique, fiche de

secteur, sonnette, téléphone

ou autre interphone dans le

Fermez le dispositif d'arrêt du

compteur à gaz ou le disposi-

tif de coupure principal.

Si possible, fermez le robinet

d'arrêt du gaz du produit.

> Prévenez les habitants en les appelant ou en frappant à leur porte.

> Quittez immédiatement le bâtiment et veillez à ce que personne n'y pénètre.

> Prévenez la police et les pompiers dès que vous avez quitté le bâtiment.

> Prévenez le service d'ur- gence du fournisseur de gaz avec un téléphone situé hors du bâtiment.

1.3.2 Gaz de combustion

En cas d’odeur de gaz de com- bustion :

> Ouvrez les portes et les fe- nêtres en grand pour créer des courants d'air.

> Éteignez le produit.

> Contactez un professionnel qualifié.

1.3.3 Modifications ultérieures

> Ne retirez, ne shuntez et ne bloquez en aucun cas les dispositifs de sécurité.

+ Ne manipulez aucun dispositif de sécurité.

+ Ne détériorez pas et ne re- tirez jamais les composants scellés du produit.

> N’effectuez aucune modifica- tion :

— au niveau du produit

— au niveau des conduites d’ar- rivée de gaz, d'air, d'eau et des câbles électriques

— au niveau de l'installation d'évacuation des gaz de com- bustion

— au niveau du système d'éva- cuation des condensats

— au niveau de la soupape de sécurité

— au niveau des conduites d'évacuation

— au niveau des éléments de construction ayant une inci- dence sur la sécurité de fonc- tionnement du produit

+ Faites en sorte que l’alimen- tation en air de combustion

Notice d'emploi IsoMax Condens 0020294199 _02

soit suffisante en perma- nence.

1.3.4 Dégâts matériels

+ Faites en sorte que l’air de combustion soit exempt de fluor, de chlore, de soufre, de poussières etc.

> Veillez à ce qu'il n'y ait pas de substances chimiques entreposées dans la pièce d'installation.

+ Assurez-vous que l'installa- tion de chauffage reste en service dans tous les cas lorsqu'il gèle, mais aussi que toutes les pièces sont suffi- samment chauffées. Laissez le produit sous tension au ni- veau de l'interrupteur princi- pal.

> Si vous ne pouvez pas faire en sorte que l'installation de chauffage reste en service, faites-la vidanger par un ins- tallateur spécialisé.

+ Faites en sorte de remplir l'installation de chauffage avec une eau de chauffage adaptée. En cas de doute, contactez votre professionnel qualifié.

+ Renseignez-vous auprès de votre professionnel qualifié concernant les mesures qui ont été prises dans votre ins-

0020294199_02 IsoMax Condens Notice d'emploi

tallation dans le cadre de la fonction antilégionelles.

+ Ne réglez pas la température de l’eau en dessous de 60 °C sans avoir consulté le profes- sionnel qualifié au préalable.

2 Remarques relatives à la documentation

> Conformez-vous impérativement à toutes les notices d'utilisation qui ac- compagnent les composants de l'instal- lation.

> Conservez soigneusement cette no- tice ainsi que tous les autres documents complémentaires applicables pour pou- voir vous y référer ultérieurement.

La présente notice s'applique exclusive- ment aux produits suivants :

Produit - référence d'article T 31-CS/1 (N-FR) T 35-CS/1 (N-FR)

0010025208 0010025209

Élément de com- mande

Réglage de la température d'eau chaude

— Activation de l'assistant de pro- grammation (module de régula- teur requis)

Retour au niveau précédent Annulation de la saisie

— Retour au menu principal

— Accès à l'affichage de base

Validation/modification de la

— Enregistrement de la valeur de réglage

3 Description du produit 3.1 Affichage et éléments de

commande d D Oo [rame 65° > mn + Ge -

Élément de com- mande

— Activation/désactivation du mode veille : pression pendant moins de 3 secondes

— Touche de réinitialisation : pression prolongée plus de 3 secondes pour redémarrer

Réglage de la température de dé-

part ou de la température désirée

— Navigation dans la structure des menus

— Diminuer ou augmenter la va- leur de réglage

— Accès aux différents chiffres et lettres

Interrupteur principal de l'appareil

— Situé sous le produit, du côté droit.

— Met le produit hors tension, désactive la fonction de pro- tection contre le gel.

3.2 Symboles affichés

Signification Taux de modulation actuel du brûleur (5 niveaux d'affichage).

Pression actuelle de l'installa-

tion (5 niveaux d'affichage) :

— Affichage fixe : pression de remplissage dans la plage admissible

— Affichage clignotant : pres- sion de remplissage en de- hors de la plage admissible

Mode chauffage activé :

— Signal fixe : brûleur coupé, pas de demande de chaleur

— Signal clignotant : brûleur allumé, demande de chaleur présente

IsoMax Condens 0020294199_02

Symbole | Signification

Symbole | Signification

VA Mode chauffage désactivé

C Production d'eau chaude sani- taire activée :

— Signal fixe : brûleur coupé, pas de demande de chaleur

— Signal clignotant : brûleur allumé, demande de chaleur présente

Production d'eau chaude sani-

Menu réservé à l'installateur

Connecté au boîtier de gestion

Connexion au serveur établie

JDE —<N Le produit est occupé.

Mode chauffage et mode eau chaude sanitaire temporaire- ment coupés (absence)

Chauffage programmé activé

Mode Ramonage (exécution de l'analyse de la combustion)

Fonction Smart eco activée

Réglage de l'horloge :

— Affichage permanent : l'heure est réglée

— Affichage clignotant : il faut régler l'heure

Défaut dans le produit : Apparaît à la place de l'aff- chage de base, avec texte en clair explicatif le cas échéant. Mode de secours :

Apparaît à la place de l'aff- chage de base, avec texte en clair explicatif le cas échéant. Maintenance requise :

Pour de plus amples informa- tions, reportez-vous au code LXXX.

0020294199_02 IsoMax Condens Notice d'emploi

I.XXX | Maintenance requise : Apparaît à la place de l'affi- chage de base, avec texte en

clair explicatif le cas échéant.

Le numéro de série est apposé d'usine sur la plaque signalétique et sur la notice d'emploi succincte.

Les chiffres 3 à 6 correspondent à la date de production (année/semaine) et les chiffres 7 à 16 à la référence d'article du produit.

3.4 Marquage CE CE Le marquage CE atteste que les produits sont conformes aux exigences élémen- taires des directives applicables, confor- mément à la déclaration de conformité.

La déclaration de conformité est disponible chez le fabricant.

4.1 Concept d'utilisation

Les éléments de l'interface utilisateur en couleur sont des éléments sélection- nables.

On peut modifier les valeurs et les options

réglables par le biais des touches et œ

Toute modification d'une valeur doit être validée. Le nouveau réglage n'est enregis- tré qu'après validation. Les éléments de l'interface utilisateur qui clignotent doivent être de nouveau actionnés pour validation. Les éléments de l'interface utilisateur en blanc sont des éléments activés.

Le menu et les éléments de l'interface utili- sateur s'éteignent au bout de 60 secondes

pour économiser l'énergie. L'affichage d'état apparaît 60 secondes plus tard.

Vous trouverez une aide supplémen-

taire sur l'interface utilisateur dans

MENU PRINCIPAL + INFORMATION +

Introduct. modes de fonctionnement.

4.1.1 Affichage de base

Quand l'affichage d'état apparaît, appuyez eS

pour accéder à l'affichage de

L'affichage de base permet de régler

la température d’eau chaude sanitaire ainsi que la température de départ chauf- fage/température désirée (température désirée uniquement pour les produits équipés d'un régulateur).

La température de départ chauffage est la température à laquelle l'eau de chauffage sort du générateur de chaleur (par ex.

La température désirée est la température effectivement souhaitée pour la pièce de séjour (par ex. 21° C).

Appuyez sur \L_/ pour régler la tempéra- ture du mode eau chaude sanitaire.

Où Appuyez sur \II pour régler la tempéra- ture du mode chauffage. Les autres réglages du mode chauffage et du mode eau chaude sanitaire sont abor- dés dans les chapitres correspondants.

Quand l'affichage de base apparaît, ap-

puyez sur \T/ pour accéder au menu : Les fonctions disponibles dans le menu varient selon qu'il y a un régulateur rac- cordé au produit ou non. Si vous avez rac- cordé un régulateur, vous devez paramé- trer le mode chauffage dans le régulateur. (- notice d'utilisation du régulateur)

Vous trouverez une aide supplémentaire pour la navigation dans MENU PRINCI- PAL - INFORMATION - Aide à la navi- gation dans le menu.

En présence d'un défaut, l'affichage de base cède la place à un message de dé- faut.

4.1.2 Niveaux de commande

Quand l'affichage de base apparaît, ren- dez-vous dans le menu pour accéder au niveau de commande utilisateur.

Le niveau de commande utilisateur per- met de modifier et de personnaliser les paramètres du produit. Le tableau en annexe récapitule les options sélection- nables et les possibilités de paramétrage. ( page 15)

Le niveau réservé à l'installateur (accès technicien) nécessite des connaissances bien spécifiques. C'est pourquoi il est pro- tégé par un code d'accès.

4.2 Réglage de la langue C

1. Appuyez 2 x sur . 2. Rendez-vous sur l'option située tout en

XXX) et validez avec Y”. 3. Sélectionnez la troisième option et

4. Sélectionnez la première option et vali- CS dez avec \V). 5. Sélectionnez la langue de votre choix et validez avec (Ÿ). 4.3 Réglage des plages horaires avec le programme horaire

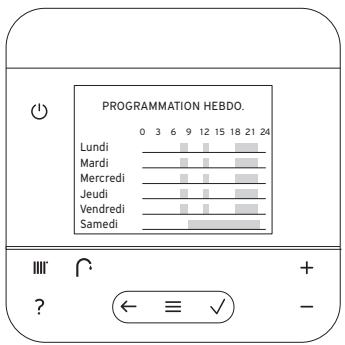

Vous pouvez utiliser un programme heb- domadaire pour le mode chauffage.

Il y a des plages horaires définies d'usine pour chaque jour de la semaine. Chaque plage horaire correspond à un intervalle spécifique. Les plages horaires ne doivent pas se chevaucher.

Vous pouvez enregistrer jusqu'à 12 plages horaires pour chaque jour de la semaine pour le mode chauffage. La température de départ chauffage définie s'applique aux plages horaires en question (- page 9).

Notice d'emploi IsoMax Condens 0020294199 _02

En dehors des plages horaires, le mode chauffage est coupé.

L'entrée active dans la liste apparaît en blanc à l'écran.

L'option Copier les paramètres dans. sert à transposer les intervalles déjà pro- grammés à un autre jour de la semaine. Vous trouverez une aide supplémentaire pour la programmation des plages ho- raires dans MENU PRINCIPAL - INFOR- MATION - Aide à la navigation dans le menu.

4.4 Réglage des plages horaires avec l'assistant de programmation horaire

Vous pouvez utiliser un assistant de pro- grammation horaire pour le mode chauf- fage.

L'assistant de programmation horaire vous guide tout au long de la planification. Il y a un bloc pour Jours ouvrables et un autre bloc pour Les samedis et Les di- manches.

L'assistant de programmation horaire écrase le programme hebdomadaire créé pour le mode chauffage.

0020294199_02 IsoMax Condens Notice d'emploi

En mode chauffage, les pièces sont chauf- fées conformément à vos réglages.

4.5.1 Réglage de la température de départ du chauffage

Condition: Pas de régulateur raccordé » A partir de l'« affichage de base », ap- Ii

puyez 1 fois sur Œ. < La température du départ de chauf- fage réglée apparaît sur l'écran. D fc > Appuyez sur | ou L7/ pour régler la

température du départ de chauffage qui convient.

D > Validez avec Ÿ/. Condition: Régulateur raccordé

> A partir de l'« affichage de base », ap-

puyez 1 fois sur \T/ pour afficher le symbole IF. < IF ou Xf apparaît sur l'écran. — Ill indique que le mode chauffage est activé. — Jif indique que le mode chauf- fage est désactivé. Si l'écran affiche Mif, alors appuyez

©) A sur la touche {© pour activer le mode chauffage. CD > Validez avec (Ÿ) < La température du départ de chauf- fage n'est plus réglable sur le pro- duit. Réglez la température ambiante qui convient au niveau du régulateur (+ notice d'utilisation du régulateur).

4.5.2 Désactivation provisoire du mode chauffage (absence) 1. Rendez-vous dans MENU PRINCIPAL - CONTRÔLE - Absence. Définissez le début et la fin. < La fonction de protection contre le gel est active.

4.5.3 Désactivation permanente du mode chauffage (mode Été)

> Depuis l'affichage de base, appuyez sur

TN TN NID) pendant 3 secondes au minimum.

< Le mode de chauffage est désactivé. — Jif est affiché à l'écran.

4.6 Mode d’eau chaude sanitaire

Le mode eau chaude sanitaire sert à ame- ner l'eau potable à la température d'eau chaude souhaitée.

4.6.1 Réglage de la température d'eau chaude sanitaire

Condition: Pas de régulateur connecté

PN > Appuyez sur \ ” depuis l'affichage de base. D) ( A > Appuyez sur ou \ 7” pour régler la température de l'eau chaude sanitaire

Q) > Validez avec Ÿ/. Condition: Régulateur connecté

> Rendez-vous dans MENU PRINCIPAL - CONTRÔLE - ECS.

> Activez le mode Manuel.

> Sélectionnez Température souhaitée.

> Réglez la température de l'eau chaude sanitaire souhaitée.

4.6.2 Désactivation du mode eau chaude sanitaire > Depuis l'affichage de base, appuyez sur Ge 17 pendant 5 secondes au minimum. < Le mode eau chaude sanitaire est désactivé. — Fest affiché à l'écran.

Le mode Smart eco de réchauf- fage de l'eau chaude sanitaire a été développé pour optimiser l'ef- ficacité énergétique en mode sa- nitaire en fonction des habitudes et du rythme de vie dans chaque foyer.

En période "confort", le produit privilégie le confort sanitaire de l'utilisateur.

En période "eco", le produit privilé- gie les économies d'énergie.

. Rendez-vous dans MENU PRINCIPAL - CONTRÔLE - Mode Smart eco :. Activez Marche ou Arrêt.

< € est affiché à l'écran.

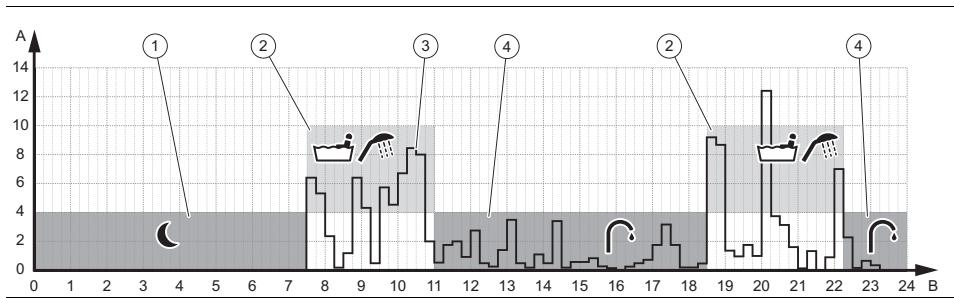

4.6.4 Présentation du mode Smart eco de l'eau chaude sanitaire

La fonction intelligente de réchauffage de l'eau chaude sanitaire est capable d'an- ticiper les attentes de l'utilisateur en sa- chant si le volume d'eau stocké sera suffi- sant pour répondre à la demande ou si le démarrage de la chaudière est nécessaire afin de limiter les redémarrages intempes- tifs, de réduire la consommation de gaz, de réduire le bruit et ainsi d'augmenter la durée de vie du produit.

Ilest possible d'activer et désactiver le mode Smart eco via le menu principal du produit.

Notice d'emploi IsoMax Condens 0020294199 _02

4.6.4.1 Phase d'apprentissage de la fonction "intelligente" du mode eau chaude sanitaire

Une phase d'apprentissage est nécessaire pour assurer le bon fonctionnement de

la fonction intelligente de réchauffage de l’eau chaude sanitaire stockée dans le produit.

La phase d'apprentissage est transparente pour l'utilisateur et ne nécessite aucune action spécifique. Il suffit simplement d'uti- liser le produit normalement.

La phase d'apprentissage est basée sur les 7 jours de la semaine (24/24h avec une précision au 1/4h).

Une fois la phase d'apprentissage termi- née, les périodes d'utilisation, les types

de demandes et les volumes d'eau seront identifiés.

Une représentation graphique de la phase d'apprentissage se trouve en annexe pour mieux comprendre le principe de fonction- nement.

4.6.4.2 Intégration de la fonction "intelligente" dans le mode eau chaude sanitaire

La fonction intelligente de réchauffage

de l'eau chaude sanitaire interprète les résultats de la phase d'apprentissage et répondra de la manière suivante suivant le type de période.

En période de faibles besoins d'eau chaude sanitaire (eco), la chaudière privi- légie les économies d'énergie en agissant de la manière suivante :

— Le réchauffage du/des ballon(s) d'eau chaude sanitaire sera temporisé jusqu'à atteindre un delta de 10K dans le(s) ballon(s) par rapport au réglage de la consigne ou une température < 45°C. Le réchauffage du/des ballon(s) d'eau chaude sanitaire sera activé unique- ment lorsque la somme des volumes d'eau puisées sera > 30 litres. Ou si

0020294199_02 IsoMax Condens Notice d'emploi

le débit instantané de puisage est > 10 L/min pendant 90 sec.

En période de forts besoins d'eau chaude sanitaire (confort), la chaudière privilégie le confort sanitaire de l'utilisateur en agis- sant de la manière suivante :

— Le réchauffage du/des ballon(s) d'eau chaude sanitaire sera temporisé jus- qu'à atteindre un delta de 5K dans les ballons par rapport au réglage de la consigne.

Le réchauffage du/des ballon(s) d'eau chaude sanitaire sera activé unique- ment lorsque la somme des volumes d'eau puisées sera > 10 litres. Ou si le débit instantané de puisage est

> 10 L/min pendant 30 sec.

4.7 Activation des codes d'état

> Rendez-vous dans MENU PRINCIPAL — INFORMATION - Code d'état. Codes d'état (- page 17) < L'état de fonctionnement actuel (code d'état) s'affiche à l'écran.

5 Entretien et maintenance

5.1 Entretien du produit

> Nettoyez l'habillage avec un chiffon humecté d'eau savonneuse.

> N'utilisez pas d'aérosol, de pro- duit abrasif, de produit vaisselle, de détergent solvanté ou chloré.

Seules une inspection annuelle et une maintenance bisannuelle, réalisées par

un installateur spécialisé, permettent de garantir la disponibilité et la sécurité, la fiabilité et la longévité du produit. Il peut être nécessaire d'anticiper l'intervention de maintenance, en fonction des constats de l'inspection.

5.3 Relevé des messages de maintenance

A Le symbole Li apparaît à l'écran lors-

qu'une visite de maintenance du produit

L'appareil n'est pas en mode de défaut et

fonctionne normalement.

> Pour cela, adressez-vous à un installa- teur spécialisé.

> Si la pression d’eau se met à clignoter simultanément, il suffit d'ajouter de l'eau de chauffage.

5.4 Vérification de la pression de remplissage du circuit de chauffage

5.4.1 Contrôle de la pression de remplissage de l'installation de chauffage

1. Rendez-vous dans MENU PRINCIPAL — INFORMATION - Pression d'eau :. < L'écran affiche alors la valeur de la

pression de remplissage actuelle ainsi que la pression de remplissage minimale et maximale.

2. Contrôlez la pression de remplissage à l'écran.

3. Si la pression de remplissage descend en dessous de 0,8 bar (0,08 MPa), remplissez l'installation de chauffage (= page 12).

Si l'installation de chauffage ali- mente plusieurs étages, il peut s'avérer nécessaire d'établir une pression de remplissage supérieure. Demandez conseil à votre installateur spécialisé.

5.4.2 Remplissage d'appoint de

l'installation de chauffage (a)

L'appoint de l'installation de chauf- fage dépend de la configuration réelle de l'installation. Si les étapes suivantes ne sont pas adaptées à l'installation, adressez-vous à un professionnel qualifié.

1. Ouvrez tous les robinets des radiateurs (robinets thermostatiques) de l'installa- tion de chauffage.

2. Vérifiez que le robinet de la boucle de remplissage est ouvert afin que l'eau de chauffage afflue dans l'installation de chauffage.

3. Rendez-vous dans MENU PRINCIPAL — RÉGLAGES - Remplissage auto- matique. < Le produit se remplit automatique-

ment pour atteindre la pression de l'installation requise.

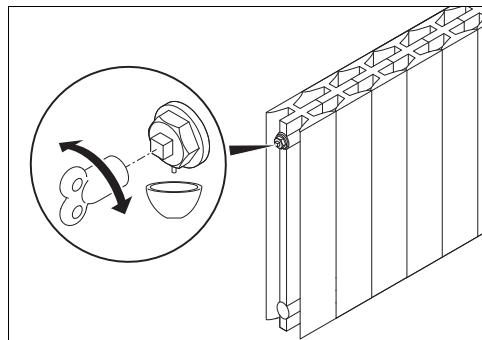

4. Purgez tous les radiateurs au niveau du raccord prévu à cet effet (en haut du radiateur, à gauche ou à droite).

Remarque Vous pouvez vous servir d'une clé de purgeur.

5. Recontrôlez la pression de l'installation après la purge. (- page 12)

6. Répétez les étapes de remplissage et de purge si nécessaire.

Notice d'emploi IsoMax Condens 0020294199 _02

7. Faites un appoint d'eau le cas échéant. 8. Laissez le robinet de remplissage ou- vert.

5.5 Contrôle de la conduite d'écoulement des condensats et de l’entonnoir d'évacuation

La conduite d'écoulement des condensats

et l'entonnoir d'évacuation doivent toujours

> Inspectez régulièrement la conduite d'écoulement des condensats et l'en- tonnoir d'évacuation à la recherche d'éventuels défauts, et plus particuliè- rement de bouchons.

Il ne doit pas y avoir de corps étrangers

visibles ou perceptibles au toucher dans la

conduite d'écoulement des condensats et

l’entonnoir d'évacuation.

> Faites intervenir un installateur spécia- lisé si vous constatez des défauts.

> En présence de codes défaut (F.XXX), de codes de mode de secours (N.XXX) à l'écran ou encore d'anomalies de fonctionnement, procédez comme in- diqué dans le tableau en annexe. Codes d'erreur (- page 17) Dépannage (- page 18)

> Siles opérations figurant dans les ta- bleaux ne permettent pas de remédier au défaut ou à l'anomalie de fonctionne- ment, adressez-vous à un professionnel qualifié.

> Sides messages de mode de secours s'affichent à l'écran, adressez-vous à un professionnel qualifié.

0020294199_02 IsoMax Condens Notice d'emploi

7.4 Mise hors service provisoire du produit AN

2. Fermez le robinet d'arrêt du gaz du produit et coupez l'interrupteur princi- pal uniquement en l'absence de risque de gel.

3. Fermez la soupape d'arrêt d’eau froide.

7.2 Mise hors service définitive du produit

> Confiez la mise hors service définitive de l'appareil à un installateur spécialisé.

8 Remise en fonctionnement

1. Enclenchez l'interrupteur principal de l'appareil s’il était coupé.

2. Ouvrez le robinet d'arrêt du gaz du produit s’il est fermé.

© 3. Appuyez sur (O) si l'interrupteur princi-

pal de l'appareil était enclenché. . Ouvrez la soupape d'arrêt d’eau froide.

9 Recyclage et mise au rebut

> Confiez la mise au rebut de l'emballage à l'installateur spécialisé qui a installé le produit.

æ= Sile produit porte ce symbole :

> Dans ce cas, ne jetez pas le produit avec les ordures ménagères.

> Éliminez le produit auprès d'un point de collecte d'équipements électriques et électroniques usagés.

== Sile produit renferme des piles qui portent ce symbole, cela signifie que les

piles peuvent contenir des substances nocives ou polluantes.

> Dans ce cas, déposez les piles dans un point de collecte de piles usagées.

10 Garantie et service après- vente

Pour obtenir des informations concernant la garantie constructeur, veuillez contacter l'adresse indiquée au verso.

10.2 Service après-vente

Les coordonnées de notre service après- vente sont indiquées au verso ou sur le site www.saunierduval.fr.

Notice d'emploi IsoMax Condens 0020294199 _02

A Fonction intelligente de réchauffage de l'eau chaude sani- taire - résultat d'une phase d'apprentissage sur une jour-

0 1 2 3 4 5 6 7 8 9 M 12 1 1 15 16 17 18 19 2 21 2 2% 28 A Volume des puisages (1/1/4 d'heure) 2 Périodes de forts besoins (confort) B Heures 3 Moyenne des besoins 1 Période sans besoin la nuit (eco) 4 Périodes de faibles besoins (eco)

B Niveau de commande utilisateur

Quand l'affichage d'état apparaît, appuyez sur 2x sur \T/ pour accéder au menu.

Option RÉGULATION Programmateur chauffage = Programmateur chauf- fage = Programmateur chauff. : | > Marche

Réglage d'usine : Arrêt = Programmation hebdomadaire

= Mode : = Marche Réglage d'usine : Marche = Arrêt Assistant de programma- | Programmation de la température souhaitée pour les blocs heb- tion domadaires lundi à vendredi et samedi-dimanche. Absence Réglage du début et de la fin. Option INFORMATION Pression d'eau : Affiche la pression d'eau actuelle. Données conso. énergé- | Consommationen gaz | Consommation en chauffage tiques = Consommation en ECS

= Consommation en élec- | Consommation en chauffage tricité — Consommation en ECS

0020294199_02 IsoMax Condens Notice d'emploi 15

Option INFORMATION Données conso. énergé- tiques

Affiche les valeurs de consommation énergétique pour les in- tervalles suivants : Aujourd'hui, Hier, Mois dernier, Ann. der- nière, Depuis install.

L'écran affiche les valeurs estimatives de l'installation. Les va- leurs sont notamment fonction des facteurs suivants : installa- tion/configuration de l'installation de chauffage, comportement de l'utilisateur, conditions météorologiques saisonnières, tolérances et composants.

Le système ne tient pas compte des composants externes, comme les pompes de chauffage, les soupapes, les autres consommateurs et générateurs du foyer.

Les écarts entre la consommation/le rendement énergétiques affichés et la consommation/le rendement énergétiques effectifs peuvent être non négligeables.

Les informations relatives à la consommation ou au rendement énergétique ne sont pas prévues pour créer ou comparer des factures de consommation.

Affiche le code d'état actuel.

Introduct. modes de fonc- tionnement

Explication pas à pas des différents éléments de l'interface utilf- sateur.

Aide à la navigation dans le menu

Explication de la structure des menus.

Coordonnées profession- nel qualifié

= Téléphone : - Nom :

Affiche les versions logicielles.

Option RÉGLAGES Test du ramoneur

— Puissance chauffage réglable

— Puissance maxi. ECS

Réglages langue, horloge et écran

— Luminosité de l'écran :

— Heure été/hiver auto. :

Verrouillage des touches

Verrouille le clavier.

Pour déverrouiller les commandes, appuyez sur secondes au minimum.

Le tableau de codes étant utilisé pour différents produits, certains codes

peuvent ne pas être visibles pour le produit concerné.

codes ne donne qu'un extrait des codes dans leur ensemble.

S.000 Il n'y a pas de demande associée au mode chauffage.

5.002 Le mode chauffage est actif et la pompe de chauffage est en phase de préfonctionnement.

5.003 Le mode chauffage est actif et l'appareil est en phase d'allumage.

5.004 Le mode chauffage est actif et le brûleur est en fonctionnement.

5.006 Le mode chauffage est actif et le ventilateur est en phase de marche à vide.

5.007 Le mode chauffage est actif et la pompe de chauffage est en phase de marche à vide.

5.008 Le mode chauffage est actif et l'appareil est en phase de coupure du brûleur.

5.020 Il n'y a pas de demande associée à la charge du ballon d'eau chaude sanitaire.

5.022 La charge du ballon d'eau chaude sanitaire est active et la pompe est en phase de préfonctionnement.

S.024 La charge du ballon d'eau chaude sanitaire est active et le brûleur est en fonctionnement.

s.031 Le mode chauffage est désactivé et il n'y a pas de demande d'eau chaude sanitaire.

S.034 La fonction de protection contre le gel est active.

Remarque Le tableau des

codes ne donne qu'un extrait des codes dans leur ensemble.

dans le produit ou la pression d'eau est trop basse.

Message Cause possible Mesure F.022 Manque d'eau dans | 1. Contrôlez la pression de remplissage de lnyapasoupas |l'installation de chauf- l'installation de chauffage. (- page 12) suffisamment d'eau | fage 2. Faites l'appoint d'eau dans l'installation de

chauffage. (- page 12)

F.028 Le signal de flamme n'a pas été détecté lors de la phase d'allu- mage.

Au bout de cinq ten- tatives d'allumage in- fructueuses, le produit a basculé en mode de défaut.

1. Vérifiez que le robinet d'arrêt du gaz est ouvert.

2. Appuyez sur la touche de réinitialisation pendant plus de 3 secondes. — Nombre maximal de répétitions: 3

3. Si vous ne pouvez remédier au problème d'allumage, adressez-vous à un profes- sionnel qualifié.

Produit qui ne se met pas en marche (pas d'eau chaude, pas de chauffage)

Le robinet d'arrêt du gaz installé sur place etlou le robinet d'arrêt du gaz du produit est fermé.

> Ouvrez les deux robinets d'arrêt du gaz.

L'alimentation élec- trique du bâtiment est coupée.

Y Contrôlez le fusible d'alimentation du bâti- ment. Le produit se rallume automatique- ment une fois l'alimentation électrique réta- blie.

La soupape d'arrêt d'eau froide est fer- mée.

Y Ouvrez la soupape d'arrêt d'eau froide.

Le produit est arrêté.

Y Remise en marche du produit. (> page 13)

La température am- biante/la température d'eau chaude réglée est trop basse et/ou le mode chauffage/le mode eau chaude sa- nitaire est coupé.

1. Réglez la température de départ du chauf- fage. (> page 9)

2. Réglez la température de l'eau chaude sanitaire. (> page 10)

Il y a de l'air dans l'installation de chauf- fage.

1. Purgez l'installation de chauffage (+ cha- pitre Appoint de l'installation de chauffage).

2. Si vous ne pouvez pas purger l'installation de chauffage par vous-même, adressez- vous à un professionnel qualifié.

Le chauffage ne se met pas en marche (la production d'eau chaude sanitaire fonc- tionne normalement)

Le régulateur exteme est mal réglé.

> Paramétrez le régulateur externe comme il se doit (- notice d'utilisation du régulateur).

17, rue de la Petite Baratte 8 44300 Nantes

Téléphone +33 24068 1010 8 Fax +33 24068 1053

© Ces notices relèvent de la législation relative aux droits d'auteur et toute

reproduction ou diffusion, qu'elle soit totale ou partielle, nécessite l'autorisation écrite du fabricant.

Sous réserve de modifications techniques.
