MODE D'EMPLOI ThemaFast M-Condens - 26-AS/1 M (H-FR) - 31-AS/1 M (H-FR) SAUNIER DUVAL

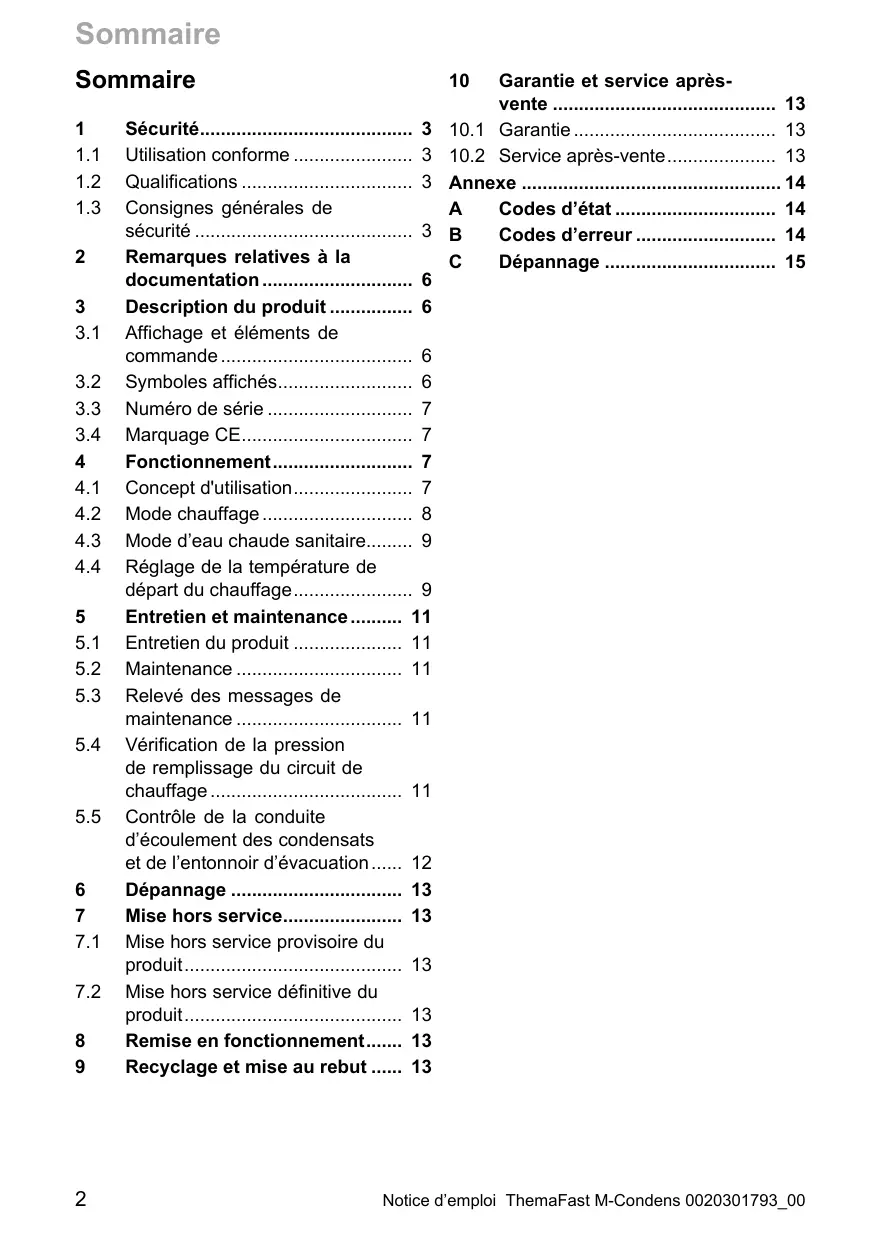

Affichage et éléments de commande …

Numéro de série . Marquage CE... Entretien du produit Maintenance … Relevé des messages de maintenance … Vérification de la pression de remplissage du circuit de chauffage Contrôle de la conduite d'écoulement des condensats et de l’entonnoir d'évacuation . Dépannage .

Toute utilisation autre que celle décrite dans la présente notice ou au-delà du cadre stipulé dans la notice sera considérée comme non conforme.

Toute utilisation abusive est interdite.

tous les travaux décrits dans la présente notice.

Exception : ce produit peut être utilisé par des enfants âgés d'au moins 8 ans ainsi que

des personnes qui ne sont pas en pleine possession de leurs capacités physiques, senso- rielles ou mentales, ou encore qui manquent d'expérience ou de connaissances, à condition qu'elles aient été formées pour utiliser le produit en toute sécu- rité, qu'elles comprennent les risques encourus ou qu'elles soient correctement encadrées.

Les enfants ne doivent pas jouer avec ce produit. Le net- toyage et l'entretien courant qui incombent à l'utilisateur

ne doivent surtout pas être ef- fectués par des enfants sans surveillance. Les travaux dé- crits dans les autres notices doivent être effectués exclusive- ment par des personnes qui ré- pondent aux critères spécifiés pour ces tâches.

1.3 Consignes générales de sécurité

Les chapitres suivants contiennent des informations importantes pour la sécurité. Il est essentiel de lire ces infor- mations et d'en tenir compte pour éviter tout danger de mort,

0020301793_00 ThemaFast M-Condens Notice d'emploi 3

Si possible, ouvrez les portes

et les fenêtres en grand pour

créer des courants d'air.

> Évitez les flammes nues (par

d'arrêt du gaz du produit.

> Prévenez les habitants en les

appelant ou en frappant à leur

Quittez immédiatement le

> Prévenez la police et les pompiers dès que vous avez quitté le bâtiment. + Ne détériorez pas et ne re- tirez jamais les composants scellés du produit.

> N’effectuez aucune modifica- tion :

— au niveau de l'installation d'évacuation des gaz de com- bustion

— au niveau du système d'éva- cuation des condensats

— au niveau de la soupape de sécurité

— au niveau des conduites d'évacuation

— au niveau des éléments de construction ayant une inci-

4 Notice d'emploi ThemaFast M-Condens 0020301793_00

+ Assurez-vous que l'installa- tion de chauffage reste en service dans tous les cas lorsqu'il gèle, mais aussi que toutes les pièces sont suffi- samment chauffées. Laissez le produit sous tension au ni- veau de l'interrupteur princi- pal.

> Si vous ne pouvez pas faire en sorte que l'installation de chauffage reste en service, faites-la vidanger par un ins- tallateur spécialisé.

+ Faites en sorte de remplir l'installation de chauffage avec une eau de chauffage adaptée. En cas de doute, contactez votre professionnel qualifié.

0020301793_00 ThemaFast M-Condens Notice d'emploi

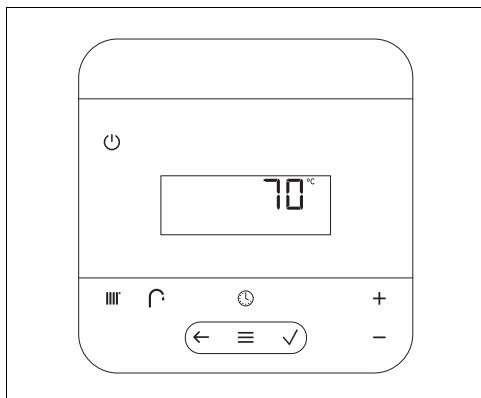

Réglage de la température de dé-

part ou de la température désirée

Élément | Fonctionnement de com- mande

G Réglage de la température d'eau , chaude © — Réglage des plages horaires NZ de fonctionnement = — Retour au niveau précédent

Annulation de la saisie

— Retour au menu principal — Accès à l'affichage de base

ni — Validation/modification de la

— Enregistrement de la valeur de réglage

Navigation dans la structure des menus

— Diminuer ou augmenter la va- leur de réglage

Interrupteur principal de l'appareil

— Situé sous le produit, du côté droit.

— Met le produit hors tension, désactive la fonction de pro- tection contre le gel.

3.2 Symboles affichés

Fonction de réinitialisation

Chauffage programmé activé

chage de base, avec texte en clair explicatif le cas échéant.

N.XXX Mode de secours :

Apparaît à la place de l'aff-

chage de base, avec texte en clair explicatif le cas échéant.

Les chiffres 3 à 6 correspondent à la date de production (année/semaine) et les chiffres 7 à 16 à la référence d'article du produit.

La température de départ est la tempéra- ture à laquelle l'eau de chauffage sort du générateur de chaleur (par ex. 65° C).

Quand l'affichage de base apparaît, ren- dez-vous dans le menu pour accéder au niveau de commande utilisateur.

Le niveau réservé à l'installateur (accès technicien) nécessite des connaissances bien spécifiques. C'est pourquoi il est pro- tégé par un code d'accès.

En mode chauffage, les pièces sont chauf- fées conformément à vos réglages. 4.2.1 Réglage de la température de départ du chauffage 1. A partir de l'affichage de base, ap- CN

puyez 1 fois sur T7 pour afficher le symbole Ill! clignotant.

< La température du départ de chauf-

fage réglée apparaît sur l'écran.

Condition: Pas de régulateur raccordé D D > Appuyez sur (/ ou LT) pour régler la température du départ de chauffage qui convient.

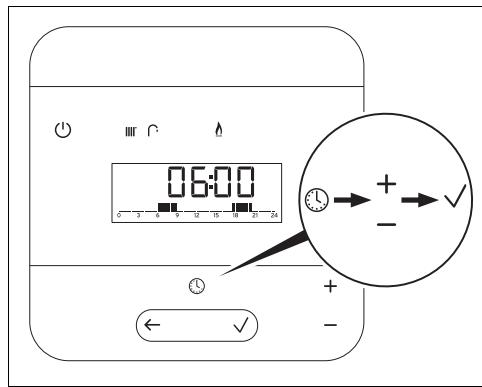

> Validez avec \V). < La température réglée clignote 2 fois rapidement. 4.2.2 Réglage du paramétrage des plages de chauffage (©) 1. Appuyez sur @.

2. Appuyez sur KZ) et LE) pour régler la température de départ du chauffage sur les plages. = 3. Appuyez sur T pour consulter la tem- pérature du départ de chauffage en de- hors des plages.

< L'écran suivant s'affiche :

sez à la suivante avec \Ÿ).

7. Validez et passez au paramétrage du

8. Procédez de la même manière pour les

autres jours de la semaine.

8 Notice d'emploi ThemaFast M-Condens 0020301793_00

Condition: Pas de régulateur raccordé > A partir de l'« affichage de base », ap- CN

puyez 1 fois sur © pour afficher le

— oFF indique que le mode chauf- fage est désactivé.

> Sil'écran affiche OFF, alors appuyez sur la touche {T) pour activer le mode chauffage.

< on clignote 2 fois rapidement.

> Réglez la température du départ de chauffage qui convient au niveau du régulateur (- notice d'utilisation du régulateur).

4.4.1 Désactivation du mode eau chaude sanitaire

> Depuis l'affichage de base, appuyez sur

Vous avez la possibilité de consulter les

différentes consommations énergétiques

dez-vous dans le menu pour accéder au

niveau de commande utilisateur.

4.4.4.1 Activation de l’accès utilisateur

— Code pour accès utilisateur: 00

— pour visualiser les différents types de consommation

EL/GAS de votre produit.

CS Utilisez ©) pour revenir au menu pré- cédent.

5 Entretien et maintenance

être nécessaire d'anticiper l'intervention de maintenance, en fonction des constats de l'inspection.

5.3 Relevé des messages de maintenance

Le symbole Y apparaît à l'écran lorsqu'une

visite de maintenance du produit est né-

5.4 Vérification de la pression de remplissage du circuit de chauffage

5.4.1 Contrôle de la pression de remplissage de l'installation de chauffage

1. A partir de l'affichage de base, ap-

En < Le symbole Ÿ /] clignote à l'écran.

0020301793_00 ThemaFast M-Condens Notice d'emploi 11

1. Reliez le robinet de remplissage à une conduite d’eau froide avec un tuyau.

2. Ouvrez toutes les vannes thermosta- tiques de radiateurs de l'installation de chauffage.

3. Ouvrez le robinet d'eau de la conduite d'eau froide.

4. Ouvrez lentement le robinet de rem- plissage, faites affluer l'eau jusqu'à ce que la pression requise pour l'installa- tion soit atteinte, puis fermez le robinet de remplissage.

5. Fermez le robinet d'eau de la conduite d'eau froide.

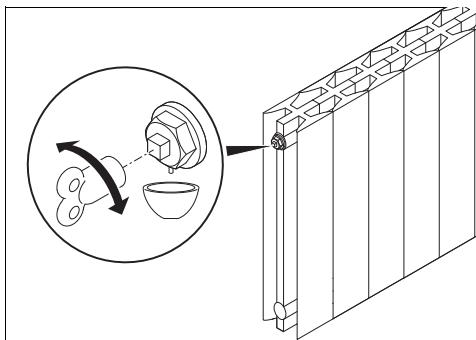

6. Purgez tous les radiateurs au niveau du raccord prévu à cet effet (en haut du radiateur, à gauche ou à droite).

Vous pouvez vous servir d'une clé de purgeur.

7. Recontrôlez la pression de l'installation après la purge.

8. Répétez les étapes de remplissage et de purge si nécessaire.

9. Débranchez le robinet de remplissage de la conduite d’eau froide.

5.5 Contrôle de la conduite d'écoulement des condensats et de l’entonnoir d'évacuation

La conduite d'écoulement des condensats

et l'entonnoir d'évacuation doivent toujours

visibles ou perceptibles au toucher dans la

conduite d'écoulement des condensats et

l'entonnoir d'évacuation.

Si les opérations figurant dans les ta- bleaux ne permettent pas de remédier au défaut ou à l'anomalie de fonctionne- ment, adressez-vous à un professionnel qualifié. > Sides messages de mode de secours s'affichent à l'écran, adressez-vous à un professionnel qualifié.

à l'installateur spécialisé qui a installé le produit.

æ= Sile produit porte ce symbole :

> Dans ce cas, ne jetez pas le produit avec les ordures ménagères.

> Éliminez le produit auprès d'un point de collecte d'équipements électriques et

électroniques usagés.

== Sile produit renferme des piles qui portent ce symbole, cela signifie que les piles peuvent contenir des substances nocives ou polluantes.

> Dans ce cas, déposez les piles dans un point de collecte de piles usagées.

10 Garantie et service après- vente

S.003 Le mode chauffage est actif et l'appareil est en phase d'allumage.

S.004 Le mode chauffage est actif et le brûleur est en fonctionnement.

S.006 Le mode chauffage est actif et le ventilateur est en phase de marche à vide.

S.007 Le mode chauffage est actif et la pompe de chauffage est en phase de marche à vide.

S.008 Le mode chauffage est actif et l'appareil est en phase de coupure du brûleur.

S.020 Il n'y a pas de demande associée à la charge du ballon d'eau chaude sanitaire.

S.022 La charge du ballon d'eau chaude sanitaire est active et la pompe est en phase de préfonctionnement.

S.024 La charge du ballon d'eau chaude sanitaire est active et le brûleur est en fonctionnement.

S.031 Le mode chauffage est désactivé et il n'y a pas de demande d'eau chaude sanitaire.

S.034 La fonction de protection contre le gel est active.

S.046 Fonctionnement du produit avec un confort de chauffage limité

codes ne donne qu'un extrait des codes dans leur ensemble.

> Ouvrez les deux robinets d'arrêt du gaz.

L'alimentation élec- tique du bâtiment est coupée.

L Contrôlez le fusible d'alimentation du bâti- ment. Le produit se rallume automatique- ment une fois l'alimentation électrique réta- blie.

La soupape d'arrêt d'eau froide est fer- mée.

> Ouvrez la soupape d'arrêt d'eau froide.

2. Si vous ne pouvez pas purger l'installation de chauffage par vous-même, adressez- vous à un professionnel qualifié.

Le chauffage ne se met pas en marche

(la production d'eau chaude sanitaire fonc- tionne normalement)

Le régulateur externe est mal réglé.

> Paramétrez le régulateur externe comme il se doit (- notice d'utilisation du régulateur).
