Tipo de producto	Termostato de ambiente con programación diaria
Marca	SAUNIER DUVAL
Modelo	EXACONTROL 1
Dimensiones (L x A x P)	120 x 85 x 32 mm
Tensión de funcionamiento	230 V~, 50 Hz
Alimentación de emergencia	2 pilas 1,5 V (tipo AA)
Potencia absorbida	< 3 mA (230 V) / < 400 μA (pilas)
Carga de contacto máx.	5 A / 250 V~ cos φ = 1
Reserva de marcha (pilas)	0,5 h
Rango de temperatura día	5 ... 30 °C
Rango de temperatura de reducción	5 ... 20 °C
Diferencia de conmutación	≤ 1 K
Tipo de protección	IP 30
Clase de protección	II (230 V) / III (pilas)
Temperatura de funcionamiento	+5 ... +50 °C
Temperatura de almacenamiento admisible	-20 ... +65 °C
Funciones principales	Programación diaria, modo día/noche, modo vacaciones, modificación breve de temperatura, activación por teléfono (vía entrada TEL 230 V~)
Pantalla	Pantalla digital con hora, temperatura, símbolos de modo, barras de período de calefacción, indicador de pilas bajas
Conexión	Cable 3x0,75 mm², bornes para entrada TEL (conmutador telefónico)
Instalación	Reservada a un profesional cualificado; cortar la alimentación antes de intervenir
Compatibilidad	Todos los aparatos de calefacción Saunier Duval y otros aparatos 230 V
Mantenimiento	Verificar el estado de las pilas (parpadeo = reemplazar en 4 semanas); limpiar con un paño seco
Ajustes de fábrica	Período de calefacción: 6:00 - 22:00, temperatura día 20°C (estimado), reducción 15°C (estimado)

Preguntas frecuentes - EXACONTROL 1 SAUNIER DUVAL

¿Cómo ajustar la temperatura día?

Presione la tecla Ajustar temperatura día luego use las flechas + o - para ajustar entre 5 y 30 °C. Confirme con OK.

¿Cómo modificar la programación de las horas de calefacción?

Presione la tecla P para acceder a la programación. Use las teclas para ajustar las horas de inicio y fin del período de calefacción para cada día. Valide con OK.

¿Qué hacer si el ícono de las pilas parpadea?

El parpadeo indica que las pilas están bajas y deben reemplazarse en 4 semanas. Reemplace las dos pilas 1,5 V (tipo AA) para evitar un sobrecalentamiento de la habitación en modo de protección contra heladas.

¿Cómo activar el modo vacaciones?

Seleccione el modo vacaciones mediante la tecla de modo de funcionamiento. Ajuste la temperatura deseada y la duración de su ausencia. El aparato mantendrá esa temperatura hasta su regreso.

¿Puedo usar este termostato con una caldera de otra marca?

Sí, el EXACONTROL 1 es compatible con todos los aparatos de calefacción que funcionan a 230 V, siempre que un profesional realice un cableado correcto.

¿Cómo realizar una modificación breve de temperatura sin cambiar el programa?

Use la función de modificación breve: presione la tecla correspondiente, ajuste la temperatura deseada con las flechas, y se mantendrá hasta el próximo cambio de programa.

¿Qué significa el símbolo 'demanda de calefacción' en la pantalla?

Este símbolo se muestra cuando la caldera recibe una demanda de calefacción del termostato, indicando que la calefacción está en marcha para alcanzar la temperatura de consigna.

¿Cómo ajustar la hora en el EXACONTROL 1?

Presione la tecla Ajustar hora (o P luego seleccionar reloj). Use las teclas + y - para ajustar la hora y los minutos, luego confirme con OK.

¿El aparato muestra 'E' o un código de error, qué hacer?

Los códigos de error no están detallados en este manual. Consulte a un profesional cualificado para diagnosticar el problema. Verifique también el estado de las pilas y la alimentación de red.

¿Cómo conectar un conmutador telefónico a distancia?

La conexión se realiza en los bornes TEL de la regulación (ver esquema de montaje). Esta operación debe ser realizada por un instalador cualificado, respetando las instrucciones de seguridad.

MANUAL DE USUARIO EXACONTROL 1 SAUNIER DUVAL

ES Instrucciones de Uso 16

Instalacion 18

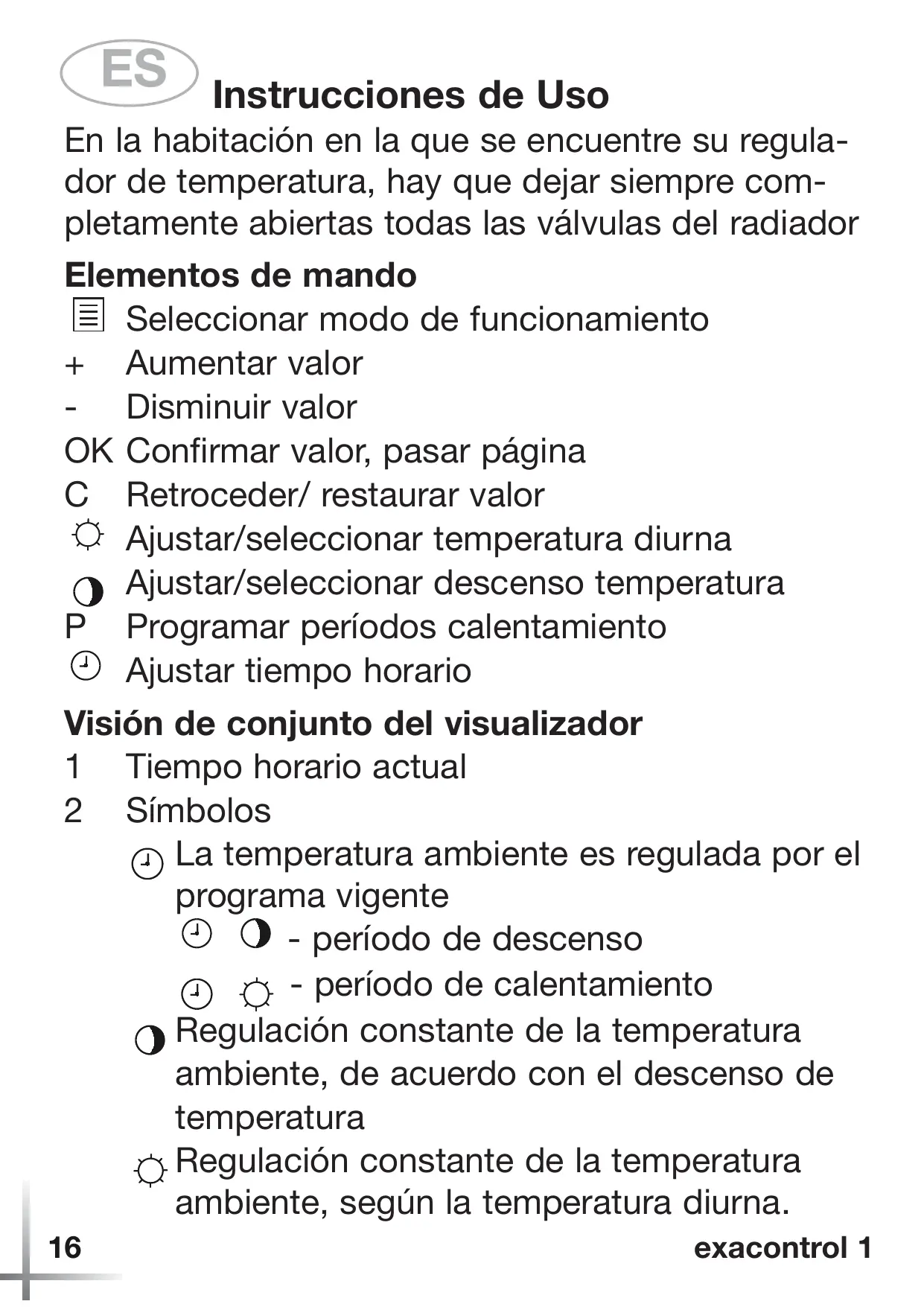

Instrucciones de Uso

En la habitación en la que se enquirynte su regulator de temperatura, hay quedeojarsiempre completamente abiertas todas las valvulas del radiador

Elementos de mando

Selectionar modo de funcionaiento

• Augmentar valor
• Disminuir valor

OK Confirmar valor,asar頁a

C Retroceder/ restuarar valor
Ajustar/selectionar temperatura diurna
Ajustar/selectionar descenso temperatura
P Programar periodos calentamente
Ajustar tiempo poro horario

Visión de conjunto del visualizador

1 Tiempo horario actual
2 Simbolos

(1) La temperatura ambiente es regulada por el programa vigente

• período de descenso
• periodo de calentimiento

Regulación constante de lathernatura ambiente, de acuero con el descenso de temperatura
Regulación constante de la temperatura ambiente, según la temperatura diurna.

• Programa para vacaciones : Mientras duren sus vacaciones, la temperatura ambiental sera regulada según la temperatura prefijada de antemano.
  Variación de la temperatura a corto plazo
  Solicitud de calor al aparato de calefacion

3 Temperatura actual
4 Indicación de barra (I = tiempo de calentimiento, connectado)
5 Pila : parpadeando = cambiar las pilas

Descripción del aparato

El exacontrol 1 es un termostato de ambiente, con programacion diaria de calefacion. Puede utiliser para todos los aparatos murales de calefacion de Saunier Duval, en la caldera de calefacion Saunier Duval y radiadores de otheras marcas con un interfaz de 230 ~V .

De fabrica:

Periodos de calefaction De 6:00-22:00 horas

Pagina

Selectionar modo de funciona . . . . . .64

Activar funciona en vacaciones 66

Variar temperatura a corto plazo 68

Ajustar la temperatura diurna 70

Ajustar el descenso de temperatura . . . . . .70

Ajustar el tiempo horario 72

Ajustar el programa 74

Conectar por contacto Telefonico a distancia .76

Instalación

Este aparato sólo puede ser abierto e instalado según las figuras de la Págrina 78 a la Págrina 81 por un especialistarialducido. Paraarlo, habrán de tenerse en cuenta las normas de seguridad vigentes.

Peligro de muerte por descarga electrica en las connexiones sometidas a corriente. Antes de realizar trabajo en el aparato, desconectar la alimentacion electrica y, comprobar el aparato antes de connectaria.

No asumimos responsabilidad civil alguna por daños que pueda surgir por la inobservancia de las presentes instrucciones, en especial, por el cableado defectuoso, ni por desperfectos mecánicos que pueda surgir.

Conectar teleinterruptor Telefonico (TEL)

El teleinterruptor Telefonico se conecta a los Bornes TEL del regulator (ver Figura, Pagina 80-81).

Observe por favor, las instrucciones para la instalación del teleinterruptor Telefonico.

Caracteristicas professionnelas

Denominación del aparato	exacontrol 1 230V	Battery
Tensión de serviceo	230 V~	2x1,5V
Alimentación	< 3mA	< 400μA
Carga maxima de contacto	5 A/250 V~ cos φ=1
Reserva de marcha	0,5 h
Gama de temperatas diurnas	5 ... 30°C
Gama de descensos de temp.	5 ... 20°C
Diferencia de conmutación	≤1K
Cables de conexión	3x0,75 mm²	3x0,75 mm²
Tipo de protección	IP 30	IP 30
Clase de protección	II	III
Temperatura de serviceo	+ 5 ... + 50 °C
Temp. de almacenaje admissible	- 20 ... + 65 °C
Dimensiones	120 x 85 x 32 mm
Entrada TEL	act.: 230 V~

PT

Operação

Periodos de aquecimiento De 6:00- 22:00 horas

Pagina

Selectionar modo de funciona . . . . . .64

Activar funciona em férias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

por meio Telefonico à distancia 76

IMontagem

Necasar de cldur. 3Temperatura actual

4 LED-uri indicative (I = pornire [nc]lzire)
5 Baterie : In cazul In care clipeite Inseamn c bateria trebuie schimbat Timp rmas de funcionare circa 4 sptmni.

ES Variar temperatura a corto plazo

PT Mudanca breve de temperatura

ES Ajustar el tiempo horario

PT Ajustar la hora
