Tipo de produto	Termóstato ambiente com programação diária
Marca	SAUNIER DUVAL
Modelo	EXACONTROL 1
Dimensões (L x A x P)	120 x 85 x 32 mm
Tensão de funcionamento	230 V~, 50 Hz
Alimentação de reserva	2 pilhas 1,5 V (tipo AA)
Potência absorvida	< 3 mA (230 V) / < 400 μA (pilhas)
Carga de contacto máx.	5 A / 250 V~ cos φ = 1
Reserva de marcha (pilhas)	0,5 h
Faixa de temperatura dia	5 ... 30 °C
Faixa de temperatura de redução	5 ... 20 °C
Diferença de comutação	≤ 1 K
Tipo de proteção	IP 30
Classe de proteção	II (230 V) / III (pilhas)
Temperatura de funcionamento	+5 ... +50 °C
Temperatura de armazenamento admitida	-20 ... +65 °C
Funções principais	Programação diária, modo dia/noite, modo férias, breve modificação de temperatura, ativação por telefone (via entrada TEL 230 V~)
Visor	Visor digital com hora, temperatura, símbolos de modo, barras de período de aquecimento, indicador de pilhas fracas
Ligação	Cabo 3x0,75 mm², bornes para entrada TEL (comutador telefónico)
Instalação	Reservada a um profissional qualificado; cortar a alimentação antes da intervenção
Compatibilidade	Todos os aparelhos de aquecimento Saunier Duval e outros aparelhos 230 V
Manutenção	Verificar o estado das pilhas (piscar = substituir em 4 semanas); limpar com um pano seco
Ajustes de fábrica	Período de aquecimento: 6h00 - 22h00, temperatura dia 20°C (estimado), redução 15°C (estimado)

Perguntas frequentes - EXACONTROL 1 SAUNIER DUVAL

Como ajustar a temperatura dia?

Pressione a tecla Ajustar temperatura dia e use as setas + ou - para ajustar entre 5 e 30 °C. Confirme com OK.

Como modificar a programação das horas de aquecimento?

Pressione a tecla P para aceder à programação. Use as teclas para ajustar as horas de início e fim do período de aquecimento para cada dia. Valide com OK.

O que fazer se o ícone das pilhas piscar?

O piscar indica que as pilhas estão fracas e devem ser substituídas em 4 semanas. Substitua as duas pilhas 1,5 V (tipo AA) para evitar um sobreaquecimento da divisão em modo gelo.

Como ativar o modo férias?

Selecione o modo férias através da tecla de modo de funcionamento. Ajuste a temperatura desejada e a duração da sua ausência. O aparelho manterá essa temperatura até ao seu regresso.

Posso usar este termóstato com uma caldeira de outra marca?

Sim, o EXACONTROL 1 é compatível com todos os aparelhos de aquecimento que funcionam a 230 V, desde que a cablagem seja feita corretamente por um profissional.

Como efetuar uma breve modificação de temperatura sem alterar o programa?

Use a função de breve modificação: pressione a tecla correspondente, ajuste a temperatura desejada com as setas, e ela será mantida até à próxima mudança de programa.

O que significa o símbolo 'pedido de aquecimento' no visor?

Este símbolo aparece quando a caldeira recebe um pedido de aquecimento do termóstato, indicando que o aquecimento está em funcionamento para atingir a temperatura de consigna.

Como ajustar a hora no EXACONTROL 1?

Pressione a tecla Ajustar horas (ou P e depois selecione relógio). Use as teclas + e - para ajustar a hora e os minutos, e confirme com OK.

O aparelho mostra 'E' ou um código de erro, o que fazer?

Os códigos de erro não são detalhados neste manual. Consulte um profissional qualificado para diagnosticar o problema. Verifique também o estado das pilhas e a alimentação elétrica.

Como ligar um comutador telefónico à distância?

A ligação faz-se nos bornes TEL da regulação (ver esquema de montagem). Esta operação deve ser realizada por um instalador qualificado, respeitando as instruções de segurança.

MANUAL DE UTILIZADOR EXACONTROL 1 SAUNIER DUVAL

PT Instruções de Utilização . 20

Instalaćco 22

IT Uso 24

Installazione 26

NL Bediening 28

Installatie 30

DK Betjening 32

Montage 34

PL Obsluga 36

Montaž 38

HU Kezelés 40

Szerelés 42

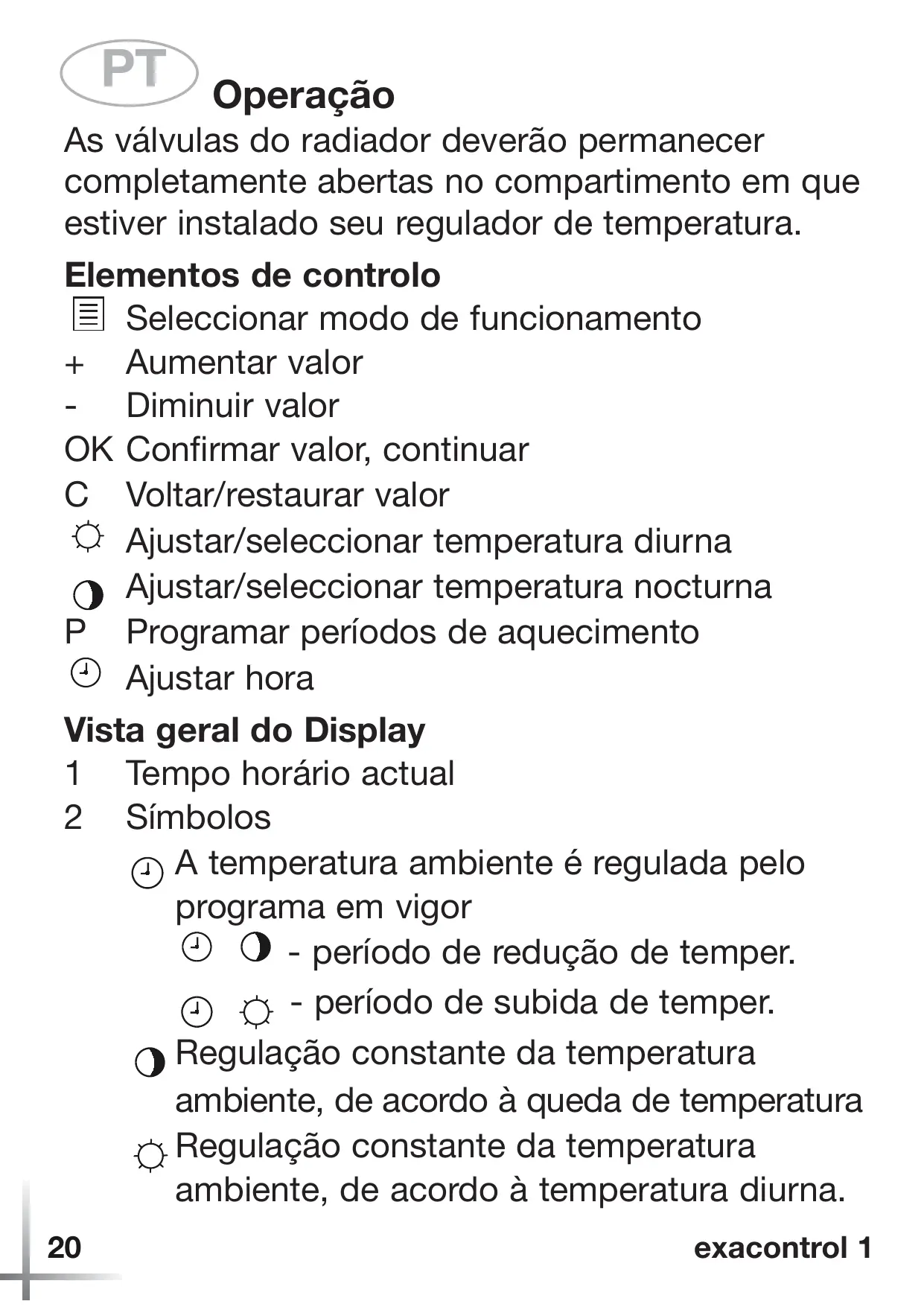

As valvulas do radiadordeero permanecer completeness abertas no compartmento em que estiver instalado seu regulador de temperatura.

Elementos de controlo

[3] SeLECTIONAR modo de funciona

• Augmentar valor
• Diminuir valor

OK Confirmar valor, continuar

C Voltar/restaurar valor
Ajustar/seLECTIONAR temperatura diurna
Ajustar/seLECTIONAR temperatura nocturna
P Programar periodos de aquecimiento
Ajustar hora

Vista geral do Display

1 Tempo horário actual
2 Simbolos

(1) A temperatura ambiente é regularada pelo programa em vigor

• período de redução de temper.
• periodo de subida de temper.

RegULAÇÃO constante da temperatura ambiente, de acordo à queda de temperatura

RegULAÇÃO constante da temperatura ambiente, de acordo à temperatura diurna.

• Programa para férias : Enquanto estiver de férias, a temperatura ambiental ficará regulada de acordo à temperatura prefixada.
  Mudança breve de temperatura Solicação de calor ao aparecido de aquecimento

3 Temperatura actual
4 Indicação de barreda (I = tempo de aquecimento, connectado)
5 Pilha : está a piscar = trocar as pilhas

Descrição do aparecido

O exacontrol 1 é um termóstato de ambiente, com programação diária de aquecimento.

Pode-se utiliser para todos os aparelhos murais de aquecimento de Saunier Duval, na caldeira de aquecimento Saunier Duval e radiadores de outras MARCAS, com uma interface de 230 V.

De fabrica:

Mudança breve de temperatura 68

Ajustar a temperatura diurna 70

Ajustar a temperatura nocturna 70

Ajustar hora 72

Ajustar o programa 74

Este aparecidosolepoderser aberto e instalado de accordocomasfigurasdaPagina78aPagina81 e porumperitocalificado.Paraiso,deverao considerar-seasnormasdesegurançavigentes.

Perigo de morte por descarga eletricas nas ligações submetidas a corrente.

Antes de Manipular o aparelho,

desligar a corrente electrica e antes de rearmar a corrente, colocar fusíveis.

Não assumimos qualquer responsabilitadede civil por danos que possam surgir pela inobservancia destas instruções, e especialmente, por cabos defeituuos ou por avarias mecânicas que possam surgir.

Conectar tele-interruptor Telefonico (TEL)

O tele-interruptor Telefonico connecta-se aos bornes TEL do regulador (ver Figura, Págrina 80-81).

Favor observar as instruções para a instalação do tele-interruptor Telefonico.

Characteristicas技术水平

Descrição do aparecido	exacontrol 1 230V	Battery
Tensão de service	230 V~	2x1,5V
Alimentação	< 3mA	< 400μA
Carga maxima de contacto	5 A/250 V~ cos φ=1
Reserva de marcha	0,5 h
Gama de temperatas diurnas	5 ... 30°C
Gama de temperatas nocturnas	5 ... 20°C
Diferença de comutation	≤ 1K
Cabos de conexão	3x0,75 mm²	3x0,75 mm²
Tipo de proteção	IP 30	IP 30
Classe de proteção	II	III
Temperatura de service	+ 5 ... + 50 °C
Temperatura de armaz. admissível	- 20 ... + 65 °C
Dimensoes	120 x 85 x 32 mm
Entrada TEL	act.: 230 V~
