Ürün tipi	Günlük programlı oda termostatı
Marka	SAUNIER DUVAL
Model	EXACONTROL 1
Boyutlar (G x Y x D)	120 x 85 x 32 mm
Çalışma gerilimi	230 V~, 50 Hz
Yedek besleme	2 adet 1,5 V pil (AA tip)
Güç tüketimi	< 3 mA (230 V) / < 400 μA (pil)
Maks. kontak yükü	5 A / 250 V~ cos φ = 1
Çalışma rezervi (pil)	0,5 saat
Gündüz sıcaklık aralığı	5 ... 30 °C
Düşürme sıcaklık aralığı	5 ... 20 °C
Anahtarlama farkı	≤ 1 K
Koruma türü	IP 30
Koruma sınıfı	II (230 V) / III (pil)
Çalışma sıcaklığı	+5 ... +50 °C
İzin verilen depolama sıcaklığı	-20 ... +65 °C
Ana işlevler	Günlük programlama, gündüz/gece modu, tatil modu, kısa süreli sıcaklık değişikliği, telefonla devreye alma (TEL girişi 230 V~ üzerinden)
Ekran	Saat, sıcaklık, mod sembolleri, ısıtma periyodu çubukları, düşük pil göstergeli dijital ekran
Bağlantı	3x0,75 mm² kablo, TEL girişi için terminaller (telefon anahtarı)
Kurulum	Yetkili bir profesyonel tarafından yapılmalıdır; müdahaleden önce gücü kesin
Uyumluluk	Tüm Saunier Duval ısıtma cihazları ve diğer 230 V cihazlar
Bakım	Pillerin durumunu kontrol edin (yanıp sönme = 4 hafta içinde değiştirin); kuru bir bezle temizleyin
Fabrika ayarları	Isıtma periyodu: 06:00 - 22:00, gündüz sıcaklığı 20°C (tahmini), düşürme 15°C (tahmini)

Sık sorulan sorular - EXACONTROL 1 SAUNIER DUVAL

Gündüz sıcaklığı nasıl ayarlanır?

Gündüz sıcaklığı ayarla tuşuna basın, ardından 5 ile 30 °C arasında ayarlamak için + veya - ok tuşlarını kullanın. OK ile onaylayın.

Isıtma saatleri programı nasıl değiştirilir?

Programlamaya erişmek için P tuşuna basın. Her gün için ısıtma periyodunun başlangıç ve bitiş saatlerini ayarlamak için tuşları kullanın. OK ile onaylayın.

Pil simgesi yanıp sönerse ne yapmalıyım?

Yanıp sönme, pillerin zayıf olduğunu ve 4 hafta içinde değiştirilmesi gerektiğini gösterir. Donma modunda odanın aşırı ısınmasını önlemek için iki adet 1,5 V (AA tip) pili değiştirin.

Tatil modu nasıl etkinleştirilir?

Çalışma modu tuşuyla tatil modunu seçin. İstediğiniz sıcaklığı ve yokluk sürenizi ayarlayın. Cihaz, dönüşünüze kadar bu sıcaklığı koruyacaktır.

Bu termostatı başka bir markanın kazanıyla kullanabilir miyim?

Evet, EXACONTROL 1, bir profesyonel tarafından doğru kablolama yapılması koşuluyla 230 V ile çalışan tüm ısıtma cihazlarıyla uyumludur.

Programı değiştirmeden kısa süreli sıcaklık değişikliği nasıl yapılır?

Kısa süreli değişiklik işlevini kullanın: ilgili tuşa basın, oklarla istenen sıcaklığı ayarlayın ve bir sonraki program değişikliğine kadar bu sıcaklık korunacaktır.

Ekrandaki 'ısıtma talebi' sembolü ne anlama geliyor?

Bu sembol, kazanın termostattan bir ısıtma talebi aldığında görüntülenir ve ayar sıcaklığına ulaşmak için ısıtmanın çalıştığını gösterir.

EXACONTROL 1'de saat nasıl ayarlanır?

Saat ayarla tuşuna basın (veya P tuşuna basıp saat seçeneğini seçin). Saat ve dakikayı ayarlamak için + ve - tuşlarını kullanın, ardından OK ile onaylayın.

Cihaz 'E' veya hata kodu gösteriyor, ne yapmalıyım?

Hata kodları bu kılavuzda ayrıntılı olarak açıklanmamıştır. Sorunu teşhis etmek için yetkili bir uzmana danışın. Ayrıca pillerin durumunu ve şebeke beslemesini kontrol edin.

Uzaktan telefon anahtarı nasıl bağlanır?

Bağlantı, regülasyonun TEL terminallerine yapılır (montaj şemasına bakın). Bu işlem, güvenlik talimatlarına uygun olarak kalifiye bir tesisatçı tarafından yapılmalıdır.

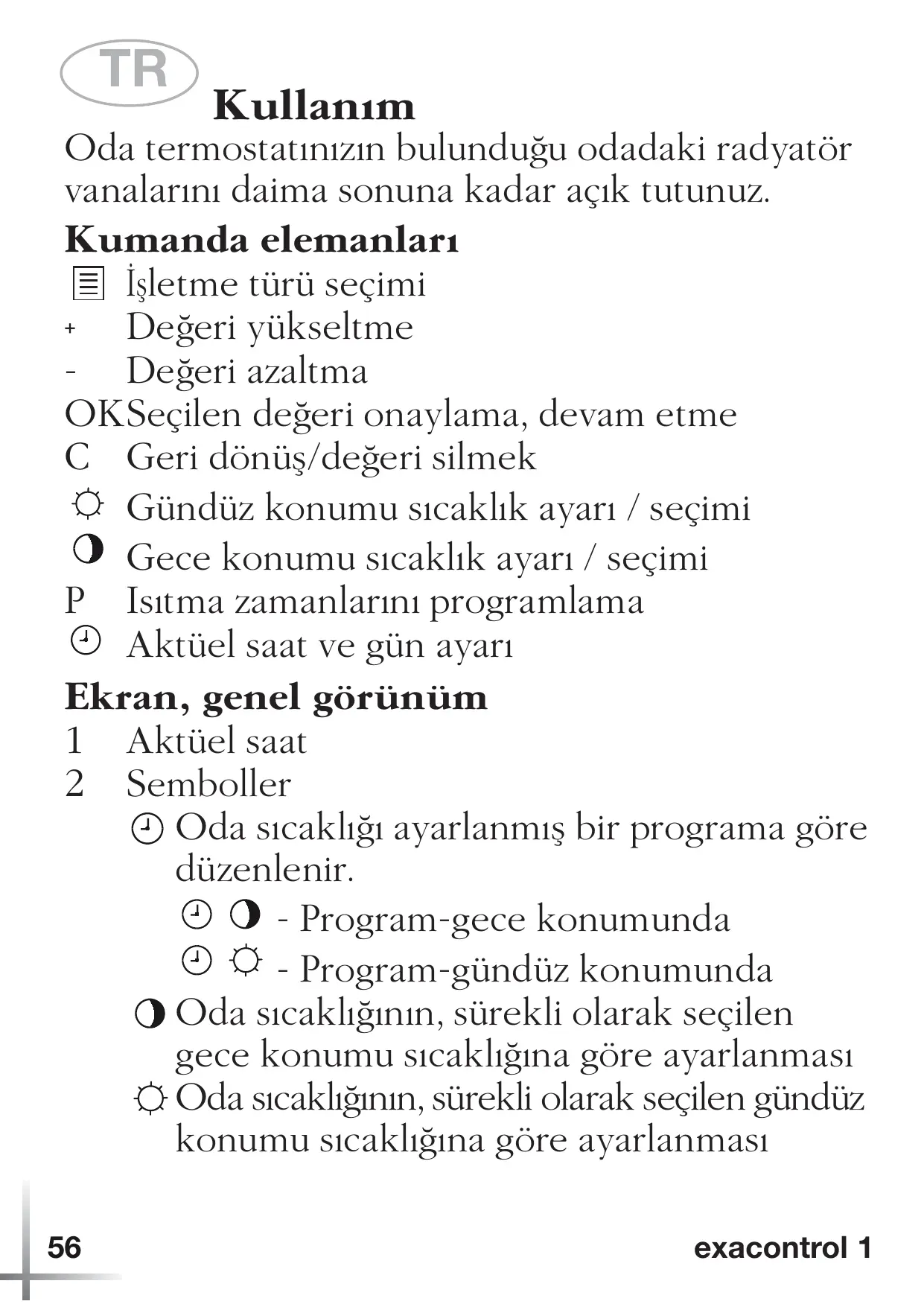

KULLANIM KILAVUZU EXACONTROL 1 SAUNIER DUVAL

Oda termostatinin bulundugu odadaki radyator vanalarin daima sonuna kadar açık tutunuz.

Kumanda elemanlari

Işletme Türü seksimi

• Değeri yükseltme
• Değeri azaltma

OKSeçilen değeri onaylama, devam etme

C Geridönus/degerisilmek

Gündüz konumu sıçaklık ayarı / seçimi
O Gece konumu sıçaklık ayarı / seçimi

P Isitma zamanlarin1 programlama
Aktüel saat veGIN ayar1

Ekran, genel görünüm

1 AktüelaaS
2 Semboller

Oda sıçakkı ayarlanmşbir programa gürenduizenlenir.

O - Program-gece konumunda
- Program-gündüz konumunda

O Oda sıçakkınlın, surekli olarak seçilen, gece konumu sıçakkına,gore ayarlanması

Oda sicutligrin, surekli olarak secil gunduz konumu sicutligrina gore ayarlanmasi

Tatil programı:Tatiliniz boyunca oda sıçakkınz, seçtiğiniz sıçakkılara,gore ayarlanacaktır.
Kisa sure icin sicaik degistirilmesi
Kalorifer konumunda 1s1 talebi

3 Aktüel oda sɪcakligi
4 Gösterge (I=Programıstma zamanı baslangıcı)
5 Pil: yanıp.Sinceyor= pildehyşimi gerekli

Oda sıçakkıngınn aşırı yükselme sehlikesi!

Zayif pil ile kullanımlarda cihaz maksimum kalorifer gidş suyuaticakıngina güre calismak-tadır (Donmaya karşı koruma).

Cihazın tarifi

exacontrol 1, günlükışıma programı olan bir oda termostatıkır. Saunier Duval'in buttün duvartipsi cihazlarıyla, Saunier Duval kazananlı ve 230 V'luk regler böglant yeri olan yabancı cihazlarela ela kullanı labilir.

Fabrika ayarı

Isitma saatleri

Saat 6.00- 22.00

Sayfa

Isletme turu seçimi 64

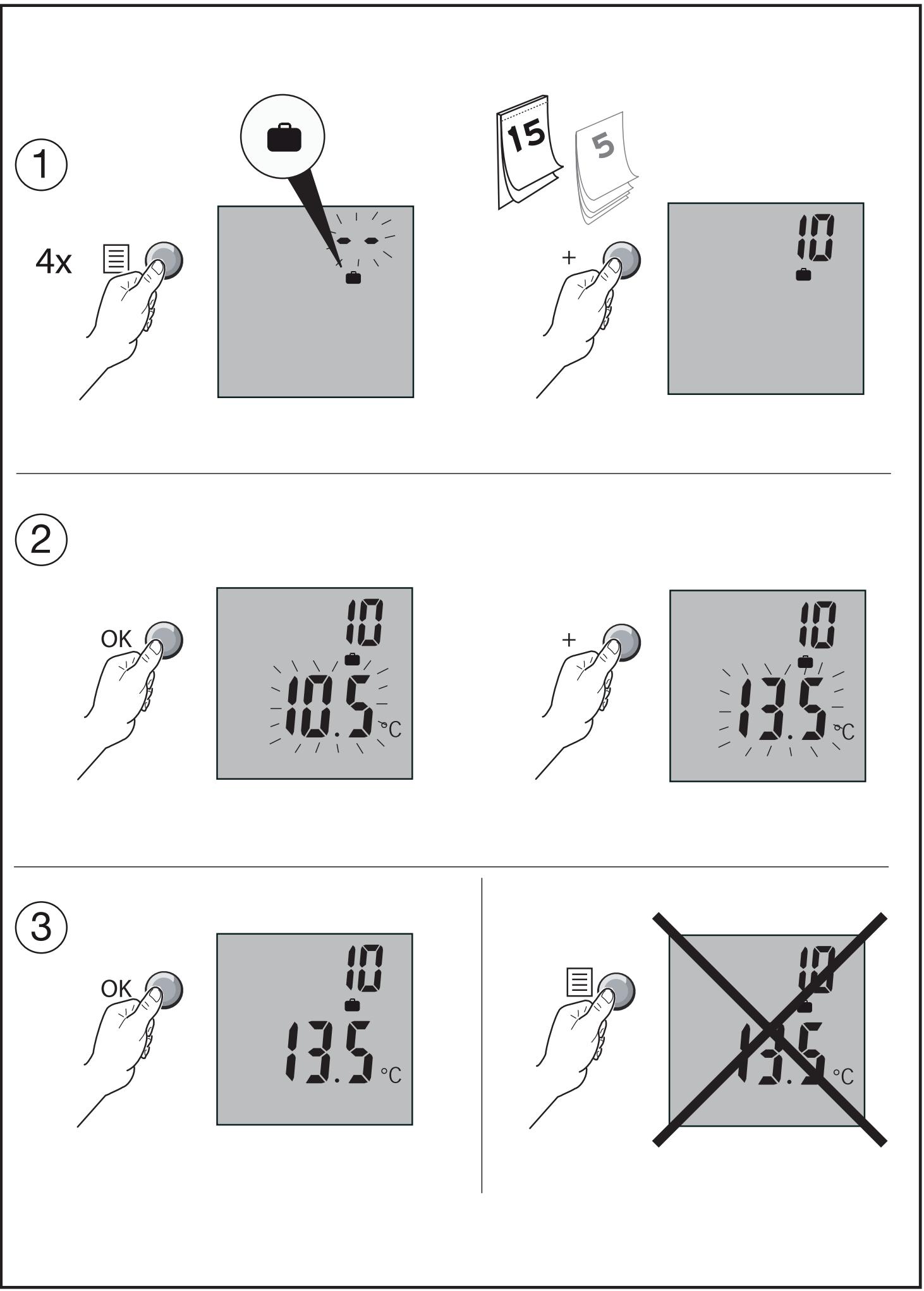

Tatil fonksiyonunu calistirma 66

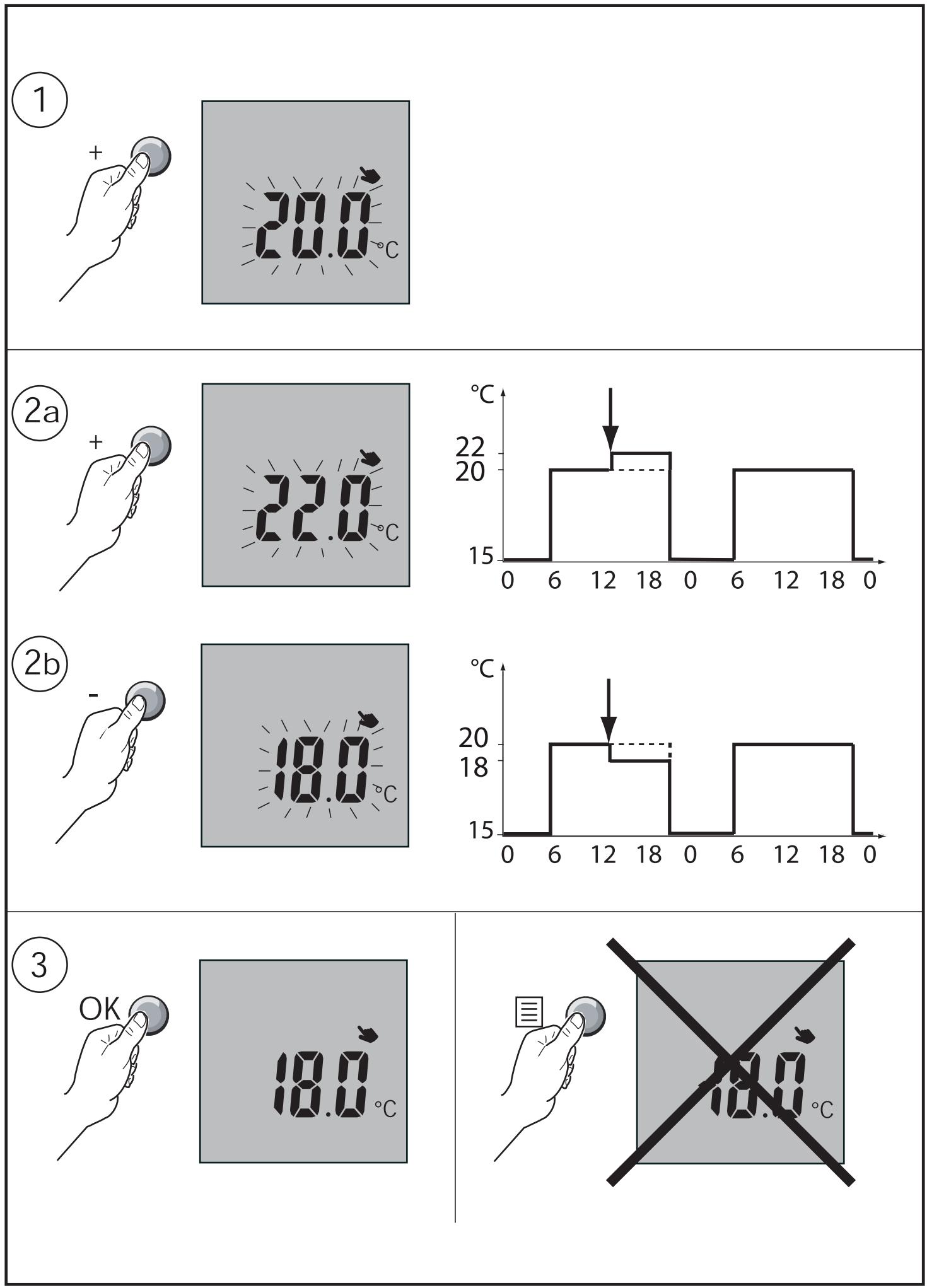

Kisa sure icin sicaik degistirilmesi 68

Gündüz konumu sıçakkınlın ayarlanması 70

Gece konumu sıçakkınlın ayarlanması. 70

Aktüel saat ve**) 72

Ana program seçimi. 74

Telefon baglantıyla kumanda. 76

Montaj

Uzaktan kumandalı oda termostatinin montaji Bu cihaz sadece Saunier Duval teknik servisi elamanları tarafından calıstırılabilir ve 78 ile 81 sayfalardaki sekillerde gocterilen talimatlara uymak suretiyle Saunier Duval yetkili satıcları tarafından monte edilebilir. Bu,islemler sirasında emniyet talimatlarna.dkkat edilmelidir.

Elektrik gerilimi yüklü böglantı lardan elektrik çarpması sonucu hayati tehlike mevcuttur. Cihaz üzerinde calısmaya baglamadan.Once elektrik girişini kesiniz ve tekrar acıilmaması emniyet altın alnüz.

Bu montaj kılıvuzundaki talimatlara uyulmaması nedeniyle olusabilecek, Özellikle hatalı kablo böglantından veya mekanik arizalardan meyda-na gelebilecek, hasarlar ilen sorumluluk üstlenmemekteyiz.

Telefonla uzaktan kumanda baglantı (TEL) Telefonla uzaktan kumanda cihazı oda termostatı üzerindeki TEL klemenslerine baglanacakır (bkz. fiekil Sayfa 80-81). Telefonla uzaktan kumanda cihazınin montaj kilavuzundaki talimatlara;dikkat ediniz.

Teknik veriler

Cihaz tipi	exacontrol 1 230V	Battery
İşletme gerilimi	230 V~	2x1,5V
Çekilen akım	< 3 mA	<400μA
Max. kontak:yükü	5 A/250 V~cos φ=1
Çalısma rezervi (saat)	0,5 h
Gündüz konumu sıçaklıkHz ayar aralı/legal	5 ... 30°C
Gece konumu sıçaklıkHz ayar aralı/legal	5 ... 20°C
Devreye girme sıçaklıkHz farkı	≤ 1K
Baglantı kaboları	3x0,75 mm²	3x0,75 mm²
Korumu türü	IP 30	IP 30
Korumu sinifı	II	III
İşletme sıçaklı/legal	+ 5 ... + 50 °C
Müsaade edilen depolama sıçak/legal	- 20 ... + 65 °C
Ölcüleri	120 x 85 x 32 mm
Giriş TEL	aktif: 230 V~
