Produkttype	Rumtermostat med daglig programmering
Mærke	SAUNIER DUVAL
Model	EXACONTROL 1
Mål (L x H x D)	120 x 85 x 32 mm
Driftsspænding	230 V~, 50 Hz
Nødstrømforsyning	2 batterier 1,5 V (type AA)
Effektforbrug	< 3 mA (230 V) / < 400 μA (batterier)
Maks. kontaktbelastning	5 A / 250 V~ cos φ = 1
Gangreserve (batterier)	0,5 h
Dagtemperaturområde	5 ... 30 °C
Sænkningsområde	5 ... 20 °C
Tænd/sluk-difference	≤ 1 K
Beskyttelsestype	IP 30
Beskyttelsesklasse	II (230 V) / III (batterier)
Driftstemperatur	+5 ... +50 °C
Tilladt opbevaringstemperatur	-20 ... +65 °C
Hovedfunktioner	Daglig programmering, dag/nat-tilstand, ferietilstand, midlertidig temperaturændring, telefonaktivering (via TEL-indgang 230 V~)
Display	Digital skærm med klokkeslæt, temperatur, tilstandssymboler, varmeperiodebjælker, batteriniveauindikator
Tilslutning	Kabel 3x0,75 mm², klemmer til TEL-indgang (telefonafbryder)
Installation	Skal udføres af en kvalificeret fagmand; afbryd strømmen før arbejde påbegyndes
Kompatibilitet	Alle Saunier Duval varmeapparater og andre 230 V-apparater
Vedligeholdelse	Kontrollér batteriernes tilstand (blink = udskift inden 4 uger); rengør med en tør klud
Fabriksindstillinger	Varmeperiode: 6:00 - 22:00, dagtemperatur 20 °C (estimeret), sænkning 15 °C (estimeret)

Ofte stillede spørgsmål - EXACONTROL 1 SAUNIER DUVAL

Hvordan indstiller jeg dagtemperaturen?

Tryk på tasten Indstil dagtemperatur og brug derefter piletasterne + eller - for at justere mellem 5 og 30 °C. Bekræft med OK.

Hvordan ændrer jeg programmeringen af varmetider?

Tryk på tasten P for at få adgang til programmeringen. Brug tasterne til at indstille start- og sluttidspunkt for varmeperioden for hver dag. Bekræft med OK.

Hvad skal jeg gøre, hvis batteriikonet blinker?

Blinket indikerer, at batterierne er svage og skal udskiftes inden for 4 uger. Udskift begge 1,5 V-batterier (type AA) for at undgå overophedning af rummet i frostsikringstilstand.

Hvordan aktiverer jeg ferietilstand?

Vælg ferietilstand via funktionstasten. Indstil den ønskede temperatur og varigheden af dit fravær. Apparatet opretholder denne temperatur, indtil du vender tilbage.

Kan jeg bruge denne termostat med et andet mærke kedel?

Ja, EXACONTROL 1 er kompatibel med alle varmeapparater, der kører på 230 V, forudsat korrekt tilslutning af en professionel.

Hvordan udfører jeg en midlertidig temperaturændring uden at ændre programmet?

Brug funktionen til midlertidig ændring: tryk på den tilsvarende tast, juster den ønskede temperatur med piletasterne, og den opretholdes indtil næste programændring.

Hvad betyder symbolet 'varmebehov' på skærmen?

Dette symbol vises, når kedlen modtager et varmebehov fra termostaten, hvilket indikerer, at varmen er tændt for at nå den indstillede temperatur.

Hvordan indstiller jeg klokkeslættet på EXACONTROL 1?

Tryk på tasten Indstil klokkeslæt (eller P og vælg derefter ur). Brug tasterne + og - til at justere timer og minutter, og bekræft med OK.

Apparatet viser 'E' eller en fejlkode, hvad skal jeg gøre?

Fejlkoderne er ikke beskrevet i denne vejledning. Kontakt en kvalificeret fagmand for at diagnosticere problemet. Kontrollér også batteriernes tilstand og strømforsyningen.

Hvordan tilslutter jeg en ekstern telefonafbryder?

Tilslutningen foretages på reguleringens TEL-klemmer (se monteringsskema). Arbejdet skal udføres af en kvalificeret installatør i overensstemmelse med sikkerhedsforskrifterne.

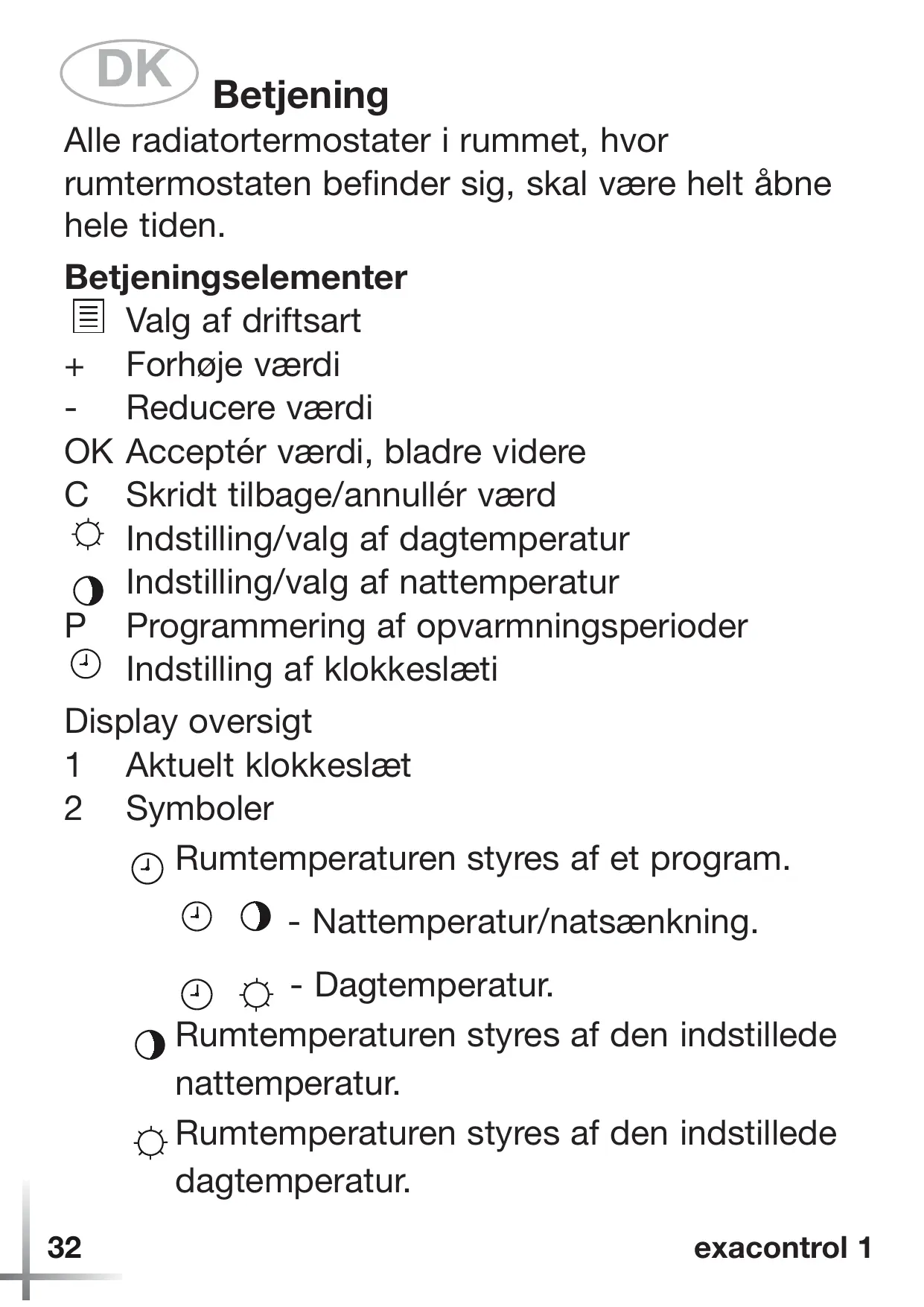

BRUGSANVISNING EXACONTROL 1 SAUNIER DUVAL

Alle radiatortermostater i rummet, hvor rumtermostaten befinder sig, skal vare helt Åbne hele tiden.

Betjeningselementer

Valg af driftsart

• Forhøje værdi
• Reducere værdi

OK Acceptér værdi, bladre videre

C Skridt tilbage/annullér værd
Indstilling/valg af dagtemperatur
Indstilling/valg af nattemperatur
P Programming af opvarningsperioder
Indstilling af klokkeslæti

Display oversigt

1 Aktuelt klokkeslaet
2 Symboler

(1) Rumtemperaturen styres af et program.

(1) O - Nattemperatur/natsænkning.
- Dagtemperatur.

Rumtemperaturen styres af den indstilledatentemperatur.
Rumtemperaturen styres af den indstilled dagtemperatur.

Ferie-program: Rumtemperaturen styres af den indstillede temperatur i ferie-perioden
Midlertidig ændring af temperatur
Varmekrav fra gaskedlen

3 Aktuel temperatur
4 Bjælkevisning (I = varmeperiode til)
5 Batteri : blinker = tid til batteriskift, resttid ca. 4 uger

Fare for overophedning af rummet!
Ved lavt batteri arbejder gaskedlen med
maks. fremløbstemperatur (frostsikring).

Beskrivelse af rumtermostaten

exacontrol 1 er en rumtermostat med dagprogram og kan anvendes til alle væghængte gaskedler fra Saunier Duval samt alle stående gaskedler fra Saunier Duval. Desuden kan den øgså anvendes til andre kedler med 230V tilslutning. Rumtermostaten har et regulerbart program.

Fabriksindstilling:

Varmeperiod : 6:00- 22:00

Side

Valg af driftsart 64

Aktivering af feriedrift 66

Midlertidig Indring af temperatur 68

Indstilling af dagtemperatur / nattemperatur . .70

Indstilling af klokkeslIt 72

Indstilling af program 74

Styring via Telefon 76

Montage

Installation af rumtermostaten, funkmodtageren Naerværende rumtermostat mA kun Åbnes af en autoriseret installerør, som installerer den i henhold til skitserne på side 78 til 81. Herved skal de gældende sikkerhedsregler overholds.

Livsfare på grund af elektriske stød på spændingsførende tilslutninger. Før der udfores arbejde på anlægget, skal strømmen slås fra og sikres mod genindkobling.

Saunier Duval pâtager sig ikke ansvaret for skader, der opstår ved at nærværende vejledning ikke fjølges; dette gælder—især forkert el-installation eller be-skadigelse af mekanikken.

Til Slutning af Telefonstyring (TEL)

Telefonstyringen tilsluttes på klemmerne TEL på styringen (se fig. på side 80-81). Installationen foretages som beskrevet i den tilhørende vegjledning.

Tekniske data

Apparattype	exacontrol 1 230V	Battery
Driftsspænding	230 V~	2x1,5V
Strømforbrug	< 3mA	< 400μA
Maks. kontaktbelastning	5 A/250 V~ cos φ =1
Gangreserve	0,5 h
Dagtemperatur-område	5 ... 30°C
Nattepmater-område	5 ... 20°C
Kontaktdifference	≤1K
Til Slutningsledninger	3x0,75 mm²	3x0,75 mm²
Beskyttelsensgrad	IP 30	IP 30
Beskyttelsensklasse	II	III
Driftstemperatur	+ 5 ... + 50 °C
Tilladt opbevaringstemp.	- 20 ... + 65 °C
Mål	120 x 85 x 32 mm
Indgang TEL	aktiv 230 V~

PL

Obstuga

DK Valg af driftsart

DK Midlertidig indring af temperatur

DK Indstilling af klokkeslIt

DK Indstilling af program
