Tipo di prodotto	Termostato ambiente con programmazione giornaliera
Marca	SAUNIER DUVAL
Modello	EXACONTROL 1
Dimensioni (L x A x P)	120 x 85 x 32 mm
Tensione di funzionamento	230 V~, 50 Hz
Alimentazione di riserva	2 batterie 1,5 V (tipo AA)
Potenza assorbita	< 3 mA (230 V) / < 400 μA (batterie)
Carico di contatto max.	5 A / 250 V~ cos φ = 1
Riserva di marcia (batterie)	0,5 h
Intervallo di temperatura giorno	5 ... 30 °C
Intervallo di temperatura di abbassamento	5 ... 20 °C
Differenza di commutazione	≤ 1 K
Tipo di protezione	IP 30
Classe di protezione	II (230 V) / III (batterie)
Temperatura di funzionamento	+5 ... +50 °C
Temperatura di stoccaggio ammessa	-20 ... +65 °C
Funzioni principali	Programmazione giornaliera, modalità giorno/notte, modalità vacanze, breve modifica della temperatura, attivazione telefonica (tramite ingresso TEL 230 V~)
Display	Schermo digitale con ora, temperatura, simboli di modalità, barre del periodo di riscaldamento, indicatore batteria scarica
Collegamento	Cavo 3x0,75 mm², morsetti per ingresso TEL (commutatore telefonico)
Installazione	Riservata a un professionista qualificato; spegnere l'alimentazione prima dell'intervento
Compatibilità	Tutti gli apparecchi di riscaldamento Saunier Duval e altri apparecchi 230 V
Manutenzione	Controllare lo stato delle batterie (lampeggio = sostituire entro 4 settimane); pulire con un panno asciutto
Impostazioni di fabbrica	Periodo di riscaldamento: 6:00 - 22:00, temperatura giorno 20°C (stimata), abbassamento 15°C (stimato)

Domande frequenti - EXACONTROL 1 SAUNIER DUVAL

Come regolare la temperatura giorno?

Premere il tasto Regola temperatura giorno quindi utilizzare le frecce + o - per regolare tra 5 e 30 °C. Confermare con OK.

Come modificare la programmazione degli orari di riscaldamento?

Premere il tasto P per accedere alla programmazione. Utilizzare i tasti per regolare le ore di inizio e fine del periodo di riscaldamento per ogni giorno. Confermare con OK.

Cosa fare se l'icona della batteria lampeggia?

Il lampeggio indica che le batterie sono scariche e devono essere sostituite entro 4 settimane. Sostituire entrambe le batterie 1,5 V (tipo AA) per evitare un surriscaldamento dell'ambiente in modalità antigelo.

Come attivare la modalità vacanze?

Selezionare la modalità vacanze tramite il tasto della modalità di funzionamento. Impostare la temperatura desiderata e la durata dell'assenza. L'apparecchio manterrà questa temperatura fino al ritorno.

Posso utilizzare questo termostato con una caldaia di un'altra marca?

Sì, l'EXACONTROL 1 è compatibile con tutti gli apparecchi di riscaldamento funzionanti a 230 V, a condizione di un cablaggio corretto da parte di un professionista.

Come effettuare una breve modifica della temperatura senza cambiare il programma?

Utilizzare la funzione di breve modifica: premere il tasto corrispondente, regolare la temperatura desiderata con le frecce, e verrà mantenuta fino al successivo cambio di programma.

Cosa significa il simbolo 'richiesta riscaldamento' sullo schermo?

Questo simbolo viene visualizzato quando la caldaia riceve una richiesta di riscaldamento dal termostato, indicando che il riscaldamento è in funzione per raggiungere la temperatura impostata.

Come regolare l'ora sull'EXACONTROL 1?

Premere il tasto Regola ora (o P quindi selezionare orologio). Utilizzare i tasti + e - per regolare l'ora e i minuti, quindi confermare con OK.

L'apparecchio visualizza 'E' o un codice errore, cosa fare?

I codici di errore non sono dettagliati in questo manuale. Consultare un professionista qualificato per diagnosticare il problema. Verificare anche lo stato delle batterie e l'alimentazione di rete.

Come collegare un commutatore telefonico remoto?

Il collegamento si effettua sui morsetti TEL della regolazione (vedere schema di montaggio). Questa operazione deve essere eseguita da un installatore qualificato, rispettando le norme di sicurezza.

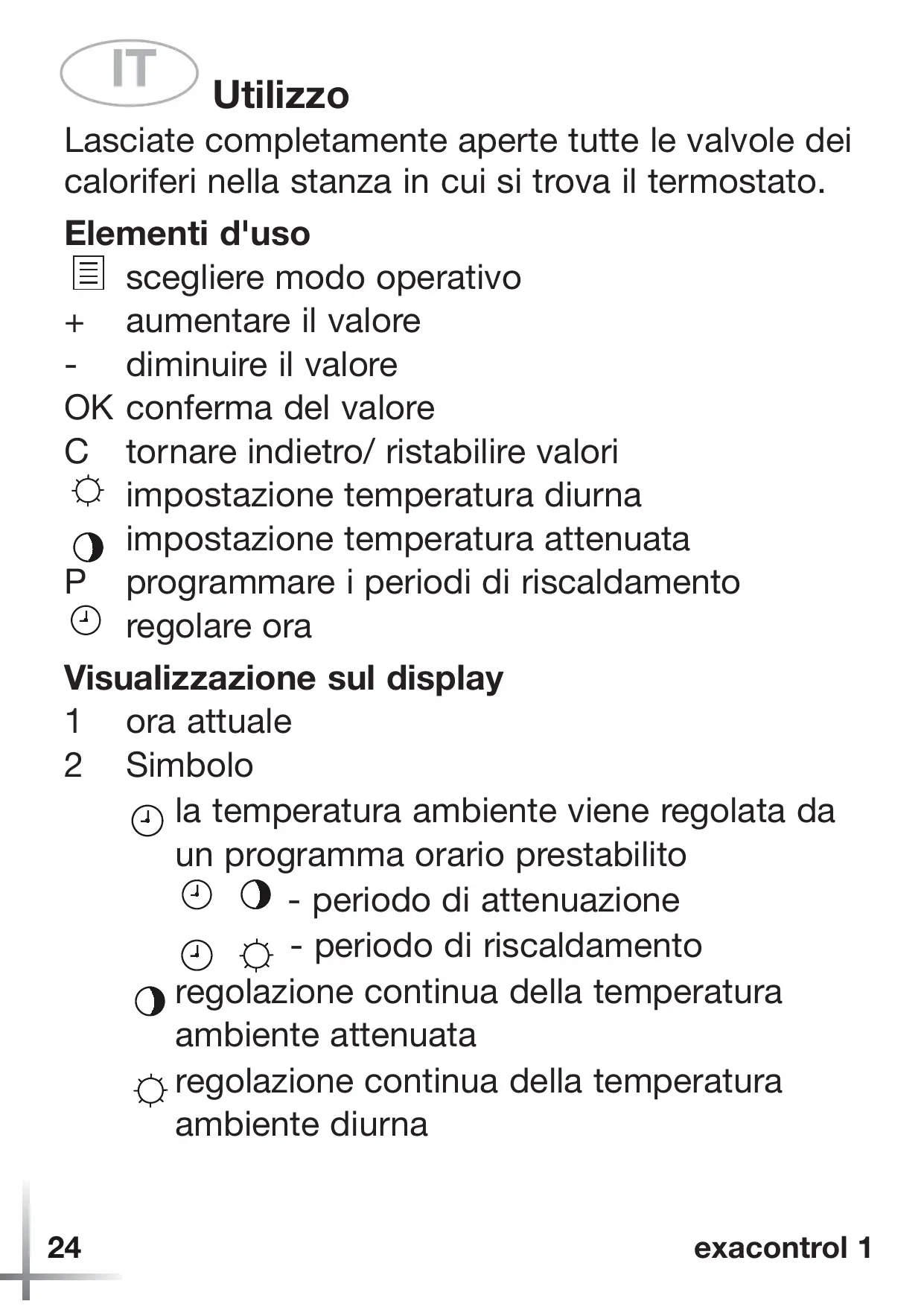

MANUALE UTENTE EXACONTROL 1 SAUNIER DUVAL

Lasciate completamente aperte tutte le valvole dei caloriferi nella stanza in cui si trovava il termostato.

Elementi d'uso

scegliere modo operativo

• augmentare il valore
• diminuire il valore

OK conferma del valore

C tornare indietro/ ristabilire valori
impostazione temperatura diurna
O impostazione temperatura attenuata
P programmare i periodi di riscaldamento
regolare ora

Visualizzazione sul display

1 ora attuale
2 Simbolo

(1) la temperatura ambiente viene regolata da un programma orario prestabilito

• periodo di attenuazione
• periodo di riscaldamento

regolazione continua della temperatura ambiente attenuata

regolazione continua della temperatura ambiente diurna

programma fierie: per la durata della vostra assenza, la temperatura ambiente viene regolata secondo l'impostazione preferita

modifica immediata temperatura richiesta di calore alla caldaia

3 temperatura attuale
4 barra di segnalazione (l: periodo riscaldamento attivato)
5 Pile: lampeggiante = pile da sostituire, autonomia di funzionamento rimanente: 4 settimane

Percolo di surriscaldamento del vano : in caso di pile usurate, la caldaia funzione con una temperatura massima sulla mandata (per evitare il gelo).

Descrizione del prodotto

Il exacontrol 1 è un termostato ambiente con programma giornaliero di riscaldamento. E' installabile su tutte le caldaie Saunier Duval murali ed a basamento, nonché sulle caldaie della concorrenza aventi morsetti di allacciamento a 230 V.

Il termostato è disponibile con un programma

Periodi di riscaldamento: 6:00-22:00

Pagina

scegliere il modo operativo 64

attivare la funzione fierie 66

variare immediamente la temperatura 68

impostare la temperatura diurna 70

impostare la temperatura attenuata 70

inserire ora e giorno della settimana 72

impostare il programma 74

inserire il commando Telefonico a distance 76

Installazione

Installazione del termostato

Questi apparecchi devono essere aperti ed installati da un techniciano qualificato, secondo le figure da pag. 78 a pag. 81. Osservare le seguenti prescrizioni di sicurezza.

Pericolo di folgorazioni a causa di tensione presente nei cavi elettrici.

Prima di operare sull'apparecchio togliere la tensione ed assicurarsi che alla fine dei lavori venga riattivata.

Non rispondiamo dei anni causati alla non osservanza di queste istruzioni.

Collegare il lavoro Telefonico a distance II lavoro Telefonico a distance viene collegato ai morsetti TEL del termostato (vedi figg. pag. 80-81) Per l'installazione e l'uso del lavoro Telefonico a distance, osservare le istruzioni adesso allegate.

Dati Tecnici

Parametri	exacontrol 1 230V	Battery
Tensione di funzionamento	230 V~	2x1,5V
Corrente di inserimento	< 3mA	< 400μA
Carico dei contatti	5 A/250 V~ cos φ =1
Riserva di carica	0,5 h
Campo temperatura diurna	5 ... 30°C
Campo temperatura attenuata	5 ... 20°C
Differenziale	≤ 1K
Cavi di collegamento	3x0,75 mm²	3x0,75 mm²
Grado di protezione	IP 30	IP 30
Classe di protezione	II	III
Temperatura di funzionamento	+ 5 ... + 50 °C
Temp. di stoccaggio ammessa	- 20 ... + 65 °C
Dimensioni	120 x 85 x 32 mm
Ingresso TEL	aktiv 230 V~

Bediening

• mRire valori
• miccorare valori

OK confirmare valori, derulare meniu

C Revenire/resetare valoare

reglare/alegere temperatur de zi
O reglare/alegere temperatur de noapte

P Programare timpi de IncIzire

reglare or

IT scegliere il modo operativo

IT variare immediamente la temperatura

IT inserire ora e giorno della settimana

NL Tijd instellen

IT impostare il programma

NL Programma's P3 en Pi instellen
