EXACONTROL 1 - Plynový kotol SAUNIER DUVAL - Bezplatný návod na obsluhu

Typ produktu	Izbový termostat s denným programovaním
Značka	SAUNIER DUVAL
Model	EXACONTROL 1
Rozmery (D x V x H)	120 x 85 x 32 mm
Prevádzkové napätie	230 V~, 50 Hz
Núdzové napájanie	2 batérie 1,5 V (typ AA)
Príkon	< 3 mA (230 V) / < 400 μA (batérie)
Maximálne zaťaženie kontaktu	5 A / 250 V~ cos φ = 1
Chodová rezerva (batérie)	0,5 h
Denný teplotný rozsah	5 ... 30 °C
Rozsah znižovania teploty	5 ... 20 °C
Spínací rozdiel	≤ 1 K
Typ ochrany	IP 30
Trieda ochrany	II (230 V) / III (batérie)
Prevádzková teplota	+5 ... +50 °C
Prípustná skladovacia teplota	-20 ... +65 °C
Hlavné funkcie	Denné programovanie, režim deň/noc, režim dovolenka, krátkodobá zmena teploty, zapínanie telefónom (cez vstup TEL 230 V~)
Displej	Digitálny displej s časom, teplotou, symbolmi režimu, pruhmi vykurovacieho obdobia, indikátorom slabých batérií
Pripojenie	Kábel 3x0,75 mm², svorky pre vstup TEL (telefónny prepínač)
Inštalácia	Vyhradená pre kvalifikovaného odborníka; pred zásahom vypnite napájanie
Kompatibilita	Všetky vykurovacie zariadenia Saunier Duval a iné zariadenia 230 V
Údržba	Skontrolujte stav batérií (blikanie = vymeňte do 4 týždňov); čistite suchou handričkou
Továrenské nastavenia	Vykurovacie obdobie: 6:00 - 22:00, denná teplota 20°C (odhad), zníženie 15°C (odhad)

Často kladené otázky - EXACONTROL 1 SAUNIER DUVAL

Ako nastaviť dennú teplotu?

Stlačte tlačidlo Nastaviť dennú teplotu a potom pomocou šípok + alebo - nastavte medzi 5 a 30 °C. Potvrďte tlačidlom OK.

Ako zmeniť programovanie vykurovacích hodín?

Stlačte tlačidlo P pre prístup k programovaniu. Pomocou tlačidiel nastavte čas začiatku a konca vykurovacieho obdobia pre každý deň. Potvrďte tlačidlom OK.

Čo robiť, ak bliká ikona batérie?

Blikanie signalizuje, že batérie sú slabé a musia sa vymeniť do 4 týždňov. Vymeňte obe batérie 1,5 V (typ AA), aby ste predišli prehriatiu miestnosti v režime proti zamrznutiu.

Ako aktivovať režim dovolenka?

Vyberte režim dovolenka pomocou tlačidla režimu prevádzky. Nastavte požadovanú teplotu a dĺžku vašej neprítomnosti. Zariadenie udrží túto teplotu až do vášho návratu.

Môžem použiť tento termostat s kotlom inej značky?

Áno, EXACONTROL 1 je kompatibilný so všetkými vykurovacími zariadeniami pracujúcimi na 230 V, za predpokladu správneho zapojenia odborníkom.

Ako vykonať krátkodobú zmenu teploty bez zmeny programu?

Použite funkciu krátkodobej zmeny: stlačte príslušné tlačidlo, upravte požadovanú teplotu šípkami a bude udržiavaná až do nasledujúcej zmeny programu.

Čo znamená symbol 'požiadavka na kúrenie' na displeji?

Tento symbol sa zobrazí, keď kotol dostane požiadavku na kúrenie z termostatu, čo znamená, že kúrenie beží na dosiahnutie nastavenej teploty.

Ako nastaviť čas na EXACONTROL 1?

Stlačte tlačidlo Nastaviť hodiny (alebo P a potom vyberte hodiny). Pomocou tlačidiel + a - nastavte hodiny a minúty, potom potvrďte tlačidlom OK.

Zariadenie zobrazuje 'E' alebo chybový kód, čo robiť?

Chybové kódy nie sú v tomto návode podrobne opísané. Obráťte sa na kvalifikovaného odborníka, aby diagnostikoval problém. Skontrolujte tiež stav batérií a sieťové napájanie.

Ako pripojiť diaľkový telefónny prepínač?

Pripojenie sa vykonáva na svorky TEL regulácie (pozri montážnu schému). Túto operáciu musí vykonať kvalifikovaný inštalatér pri dodržaní bezpečnostných pokynov.

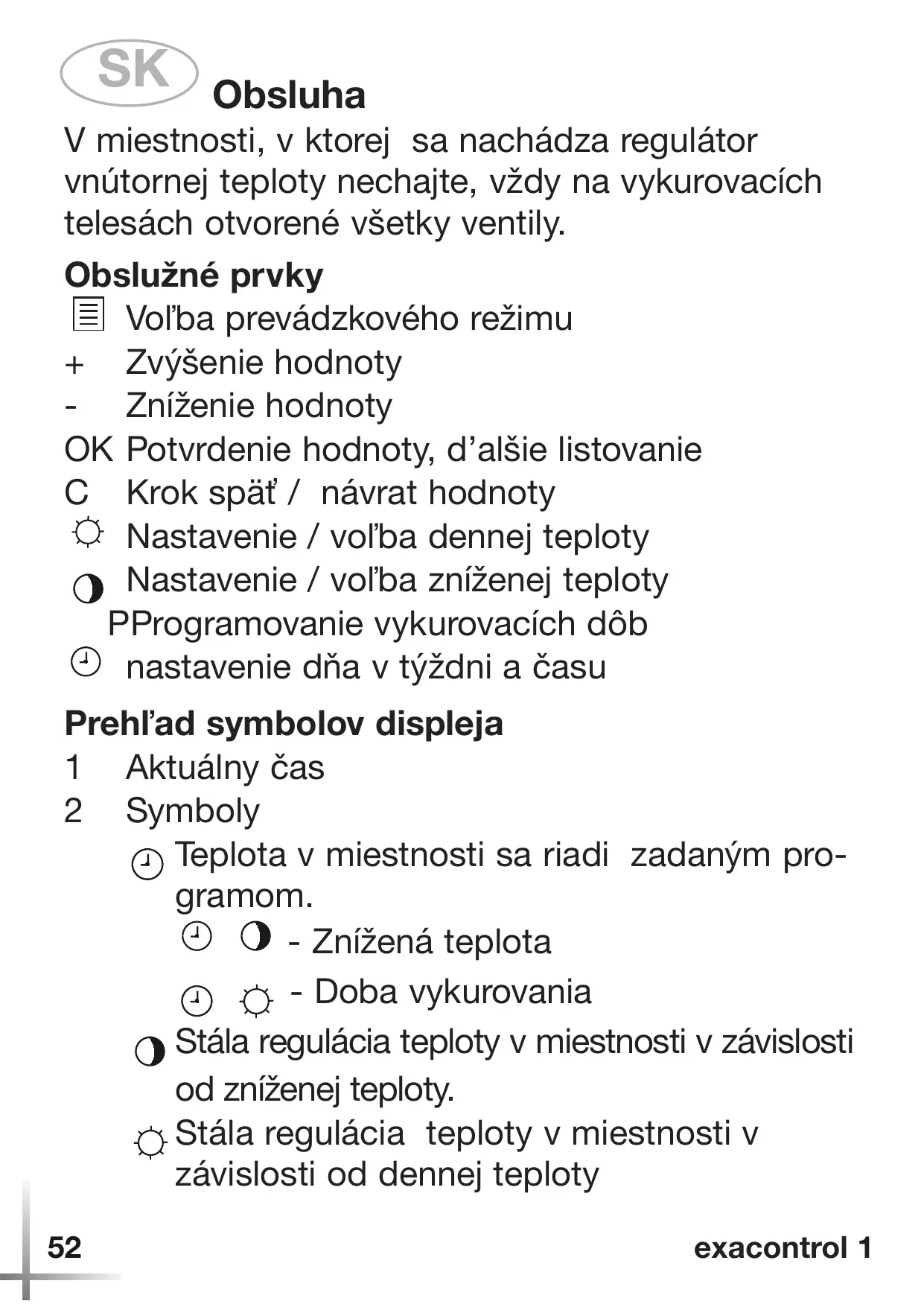

NÁVOD NA OBSLUHU EXACONTROL 1 SAUNIER DUVAL

V miestnosti, v ktorej sa nachadza regulátor vnútornej teploty nechajte, vždy na vykurovacích telesácch otvorené vsetky ventily.

Obslužné privky

• Zvýšenie hodnoty
• Zníženie hodnoty

OK Potvrdenie hodnoty, d'alšie listovanie

1 Aktuálny Čas
2 Symboly

(1) Teplota v miestnosti sa riadi zadaným programom.

• Zniżená teplota
• Doba vykurovania

Stála regulácia teploty v miestnosti v závislosti od zniženej teploty.

Stála regulácia teploty v miestnosti v závislosti od denenj teploty

Dovolenkový program: Počas trvania Vašej dovolenky sa teplota v miestnosti riadi adekvátne nastavenou teplotou.
Krátkodobá zmena teploty.
Požiadavka tepla na vykurovacie zariadenie

3 Aktuálna teplota
4 Zobrazenie kurzora ( I = as vykurovania zapnuty)
5 Bateria : blikajúci symbol = batériu vymenit'

Popis zariadenia

exacontrol 1 je regulátor vnútornej teploty s Denným vykurovacím programom. Je možné ho použit' pre vsetky nástenné vykurovacie zariadenia Saunier Duval, vykurovací kotol Saunier Duval a cudzie zariadenia s rozhraním 230 V.

Regulátor disponuje dvoma individuálne nastavitel'nym programom.

Vo vyr. Závode:

Vykurovacie doby

6:00- 22:00 hod.

Strana

Vol'ba typu prevádzky 64

Krátkodobé prestavenie teploty 66

Aktivácia dovolenkovej funkcie 68

Nastavenie dennej / zniženej teploty 70

Nastavenie dna 72

Nastavenie programu 74

Zapnutie prostredníctvom Telefonického

kontaktu 76

Montáž

Toto zariadenie smie otvorit len vyškolený odborníka instalovant' v súlade s vyobrazeniami na stranách 78 až 81. Pritom je potrebné dodržiavat' nasledujúce bezpečnostné predpisy.

OhrozenieŽivotaúderom elektrického prudu na privodnych Častiach vedúcich elektrickénapätie. Pred prácami na zaria-dení je potrebné odpojit'ho od privodu elektrickej energia a zaistit'pred opatovnym zapnutím.

Za škody vzniknuté v dösledku nerešpektovania tohto námodu, zvlást' v dösledku nesprávneho pri-pojenia vodičov alebo mechanického poškodenia, nepreberáme Žiadnu záruku.

Telefonicky dial'kovy spinač sa pripoji na svorky TEL regulatóra (pozri vyobrazenie na strane 80-81).
