EXACONTROL 1 - Gázkazán SAUNIER DUVAL - Ingyenes használati útmutató

Termék típusa	Napi programozású helyiség termosztát
Márka	SAUNIER DUVAL
Modell	EXACONTROL 1
Méretek (SZM x M x Mé)	120 x 85 x 32 mm
Üzemi feszültség	230 V~, 50 Hz
Tartalék tápegység	2 db 1,5 V-os elem (AA típus)
Felvett teljesítmény	< 3 mA (230 V) / < 400 μA (elemek)
Max. érintkező terhelés	5 A / 250 V~ cos φ = 1
Üzemidő tartalék (elemek)	0,5 h
Nappali hőmérséklet tartomány	5 ... 30 °C
Csökkentett hőmérséklet tartomány	5 ... 20 °C
Kapcsolási különbség	≤ 1 K
Védelmi típus	IP 30
Védelmi osztály	II (230 V) / III (elemek)
Üzemi hőmérséklet	+5 ... +50 °C
Megengedett tárolási hőmérséklet	-20 ... +65 °C
Fő funkciók	Napi programozás, nappal/éjszaka mód, üdülési mód, rövid hőmérséklet-módosítás, telefonos bekapcsolás (TEL bemeneten keresztül 230 V~)
Kijelző	Digitális kijelző idővel, hőmérséklettel, mód szimbólumokkal, fűtési periódus sávokkal, gyenge elem jelzővel
Csatlakoztatás	3x0,75 mm² kábel, TEL bemeneti kapcsok (telefonkapcsoló)
Telepítés	Képzett szakember számára fenntartva; a beavatkozás előtt kapcsolja le a tápfeszültséget
Kompatibilitás	Minden Saunier Duval fűtőkészülék és más 230 V-os készülék
Karbantartás	Ellenőrizze az elemek állapotát (villogás = csere 4 héten belül); tiszta száraz ruhával tisztítsa
Gyári beállítások	Fűtési periódus: 6:00 - 22:00, nappali hőmérséklet 20°C (becsült), csökkentés 15°C (becsült)

Gyakran ismételt kérdések - EXACONTROL 1 SAUNIER DUVAL

Hogyan állítsuk be a nappali hőmérsékletet?

Nyomja meg a Nappali hőmérséklet beállítása gombot, majd a + vagy - nyilakkal állítsa be 5 és 30 °C között. Erősítse meg az OK gombbal.

Hogyan módosítsuk a fűtési órák programozását?

Nyomja meg a P gombot a programozáshoz. A gombok segítségével állítsa be a fűtési periódus kezdő és befejező óráit minden napra. Erősítse meg az OK gombbal.

Mit tegyek, ha az elem ikon villog?

A villogás azt jelzi, hogy az elemek gyengék, és 4 héten belül ki kell cserélni őket. Cserélje ki mindkét 1,5 V-os (AA típusú) elemet, hogy elkerülje a helyiség túlmelegedését fagyvédelmi módban.

Hogyan aktiváljuk az üdülési módot?

Válassza ki az üdülési módot a működési mód gombbal. Állítsa be a kívánt hőmérsékletet és a távollét időtartamát. A készülék ezt a hőmérsékletet tartja fenn a visszatérésig.

Használhatom ezt a termosztátot más márkájú kazánnal?

Igen, az EXACONTROL 1 kompatibilis minden 230 V-on működő fűtőkészülékkel, feltéve, hogy a huzalozást szakember végzi el.

Hogyan végezzünk rövid hőmérséklet-módosítást a program megváltoztatása nélkül?

Használja a rövid módosítás funkciót: nyomja meg a megfelelő gombot, állítsa be a kívánt hőmérsékletet a nyilakkal, és az a következő programváltásig megmarad.

Mit jelent a 'fűtés kérés' szimbólum a kijelzőn?

Ez a szimbólum akkor jelenik meg, amikor a kazán fűtési kérést kap a termosztáttól, jelezve, hogy a fűtés be van kapcsolva a beállított hőmérséklet eléréséhez.

Hogyan állítsuk be az időt az EXACONTROL 1-en?

Nyomja meg az Idő beállítása gombot (vagy a P gombot, majd válassza ki az órát). Használja a + és - gombokat az óra és perc beállításához, majd erősítse meg az OK gombbal.

A készülék 'E' vagy hibakódot jelenít meg, mit tegyek?

A hibakódok nem részletesek ebben az útmutatóban. Kérjen segítséget képzett szakembertől a probléma diagnosztizálásához. Ellenőrizze az elemek állapotát és a hálózati tápfeszültséget is.

Hogyan csatlakoztassunk távoli telefonkapcsolót?

A csatlakoztatás a szabályozás TEL kapcsain történik (lásd a szerelési rajzot). Ezt a műveletet képzett szerelőnek kell elvégeznie, a biztonsági előírások betartásával.

HASZNÁLATI ÚTMUTATÓ EXACONTROL 1 SAUNIER DUVAL

Abban a helyiségben, ahol a szobahómírséklet-szabályozó található, mindig tartsa nyitva az összes fūtǒtest szelepét.

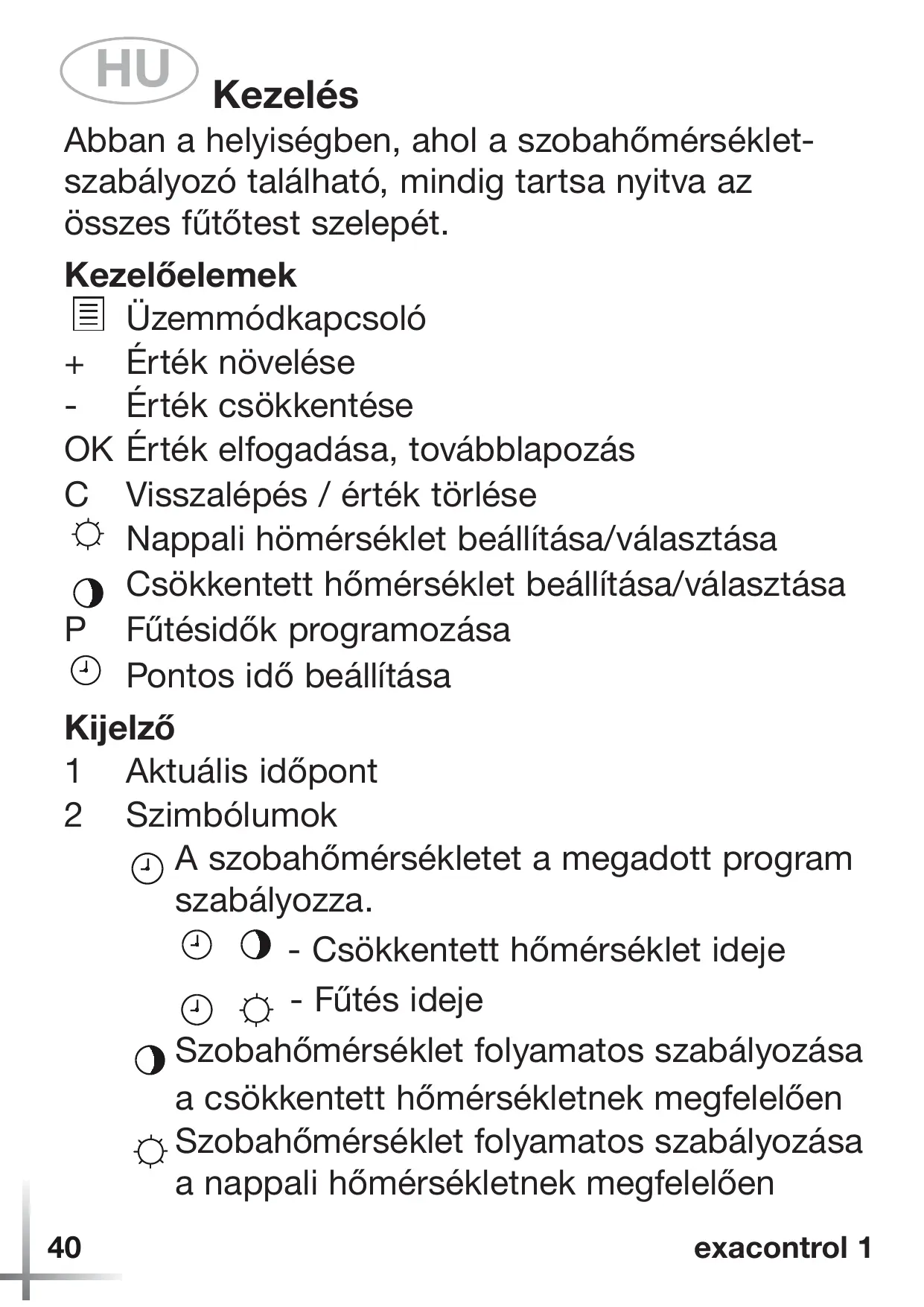

Kezelőelemek

Uzemmodkapcsoló

• Érték novelése
• ÉrtékCsökkentése

OK Érték elfogadása, továblapozás

C Visszalépés / érték törlése
Nappali homérséklet beállitása/választása
Csokkentett homerseklet beallitasa/valasztasa
P Fútésidők programozásá
Puntos idó beállitasa

Kijelző

1 Aktuális időpont
2 Szimbólumok

(1) A szobahórmírsékletet a megadott program szabályozza.

(1) O - Csökkentett hörmséklet ideje
- Fûtés ideje

O Szobahórmérséklet folyamatos szabályozása a csökkentett hórmérsékletnek megfeleloen
Szobahórmérséklet folyamatos szabályozása a nappali hórmérsékletnek megfeleloen

Szabadság-program: szabadsága idején a rendszer a szobahórmérsékletet a beállitott hórmérsékletnek megfeleloen szabályozza
Rövid idejǔ hómírsékletváltozás
Futési hóigény

3 Aktuális hómér séklet
4 Sávkijelzés (I = fūtési idǒ be kapcsolva)
5 Elem : villog = elemcsere szükséges

Figyelem 'Ha az elem kimerukt, a fûtǒkészülék max. elöremenő hórmárseklettel üzemel (fagyveszély állapotnak megfeleloen), igy a helyiség tülfütese lehetséges.

Keszülékleíras

A exacontrol 1 heti fūtési programot tartalmazó szabályozó. Minden Saunier Duval fali fūtōkészülékkel, Saunier Duval álló kazánnal és más gyártmányú 230 V jelszintǔ berendezésével együtt alkalmazható.

A szabályozó két egy egyénileg beállitható programmatic rendelkezik.

Gyári beállítás:

Fútésidők

6:00 - 22:00

oldalt

Uzemmod kivalasztasa .64

Szabadság-funkciók aktivalása 66

Hómér séklet módosítása rövid időre 68

Nappali hómírséklet beállítása 70

"Cşökkentett hómér séklet" beállítasa . . . . . .70

A pontos ido beaillitasa 72

Program beállítasa 74

Telefon kapcsolaton at kapcsolás 76

Szerelés

A szabályozó telepítése

A keszüléketCsak szakember nyithatja ki és szerelheti fel a 78 - 81 oldalak abráiszerint. Ennek soran be kell tartani az érvényes biztonságielóirásokat.

A feszültseg alatt álló csatlakozó érintése életveszélyes. A készüléken vegzett munka elött kapcsoljuk le az áramellátást, és zárjuk ki az úrabekapcsolástól lehetõségét.

Az ezen utmutató figyelmen kívül hagyása, de különösen a hibás kábelezés vagy mechanikai sérului miatt fellépő kártört felelosséget nem valla-lunk.

Telefontávkapcsoló bekötésé (TEL)

A telefontávkapcsoló a szabályozó és TEL kapcsairakell kõtni (I. 80-81. oldalt). Kérjuk, a telefontávkapcsoló szereleşi utmutatójat is vegye figyelembe.

Muszaki adatok

Keszülék típusa	exacontrol 1 230V	Battery
Üzemi feszült ség	230 V~	2x1,5V
Áramfelvétel	< 3mA	< 400μA
Max. terhelés	5 A/250 V~ cos φ=1
Menettartalék (óra)	0,5 h
Nappali hǒmér séklet tartománya	5 ... 30°C
Csökkentett hǒmér séklet tartománya	5 ... 20°C
Kapcsolási különbség	≤ 1K
Csatlakozó vezéték	3x0,75 mm²	3x0,75 mm²
Védettség	IP 30	IP 30
Védettségi osztály	II	III
Mǔködési hǒmér séklet	+ 5 ... + 50 °C
Tárolási hǒmér séklet	- 20 ... + 65 °C
Mérétek	120 x 85 x 32 mm
Telefonérintkező TEL	aktív 230 V~

Návod k obssluz

HU Üzemmód kivalasztasa

HU Hómér séklet módosítása rövid időre

HU A pontos idő beállításá

HU Program beállitása
