Termék típusa	Programozható szobatermosztát
Márka	Saunier Duval
Modell	EXABOX (Exabox 7J)
Tápellátás	Saunier Duval kazán kapcsolaton keresztül + tartalék elem (8 év tartalék)
Kényelmi hőmérséklet beállítási tartománya	+5 °C - +30 °C
Gazdaságos hőmérséklet beállítási tartománya	+5 °C - +30 °C
Üdülési hőmérséklet (fagyvédelem) beállítási tartománya	+5 °C - +30 °C
Szoba hőmérséklet kijelzési tartománya	0 °C - +40 °C
Statikus differenciál	< 0,3 °C
Üzemi hőmérséklet	-10 °C - +50 °C
Tárolási hőmérséklet	-20 °C - +65 °C
Maximális páratartalom	90 % 25 °C-on
Védettségi fokozat	IP30
Szigetelési osztály	II
Előre beprogramozott programok	P1, P2, P3 (északi és déli változatok) + P4 szabad
Napi időszakok száma (P4)	Legfeljebb 3 kényelmi időszak + 3 gazdaságos időszak
Üdülési mód	Programozható 1-99 napig, állítható hőmérséklettel
Üzemóraszámláló	A kazán üzemóráinak kijelzése és nullázása
Méretek (becsült)	Körülbelül 120 x 80 x 30 mm
Tömeg (becsült)	Körülbelül 150 g
Karbantartás	Puha, száraz ruhával tisztítani; ne használjon vegyszereket
Telepítés	Belső falra, a padlótól 1,50 m magasságban, hőforrásoktól távol
Biztonsági funkciók	Beépített fagyvédelem, minimális hőmérséklet biztosítva

Gyakran ismételt kérdések - EXABOX SAUNIER DUVAL

Hogyan állítsam be az időt és a napot az Exaboxon?

A visszaállítás után (nyomja meg a Reset gombot) az idő és a nap villog. Használja a + és - gombokat az idő beállításához (hosszú nyomás a gyorsításhoz), és a DAYS 1-7 gombot a nap kiválasztásához (1 = hétfő). Erősítse meg a OK gombbal.

Hogyan módosítsam a kényelmi és gazdaságos hőmérsékleteket?

Nyissa ki a fedelet. A kényelmi hőmérséklethez nyomja meg a 17 gombot (kényelmi hőmérő), majd állítsa be a + vagy - gombokkal (5-30 °C, 0,5 °C lépésekben). Erősítse meg a OK gombbal. Ugyanígy járjon el a gazdaságos hőmérséklettel a 15 gomb (gazdaságos hőmérő) segítségével.

Melyek az előre beprogramozott programok?

Az Exabox 3 fix programot (P1, P2, P3) kínál két változatban: Északi és Déli. P1: folyamatos kényelem 6:00-23:00 (északi) vagy 7:00-23:00 (déli). P2: kényelem reggel és este. P3: kényelem három időszakban. A P4 program szabad és testreszabható.

Hogyan programozzam be a szabad P4 programot?

Programozási módban (a PROG P1-P4 gomb) válassza ki a napot a DAYS 1-7 gombbal, majd válassza a P4-et. A kijelző 0:00-t mutat. Használja a + vagy - gombokat a hőmérséklet-váltás időpontjainak beállításához: nyomja meg a + gombot a kényelemhez, a - gombot a gazdaságoshoz. Erősítse meg minden szakaszt. Végül tartsa lenyomva a OK gombot a mentéshez.

Hogyan használjam az üdülési módot (hosszabb távollét)?

Nyomja meg a MODE gombot, amíg az 'üdülés' szimbólum meg nem jelenik. Állítsa be az időtartamot (1-99 nap) a +/- gombokkal, és erősítse meg a OK gombbal. Ezután állítsa be a kívánt hőmérsékletet a távollét alatt (fagyvédelem), és erősítse meg. A készülék automatikusan visszatér a programozott módba az időszak végén.

Hogyan állítsam vissza az Exaboxot?

Nyissa ki a fedelet, és egy toll hegyével nyomja meg a Reset gombot (a gombok mellett található). A kijelző 12:00-t mutat, és a nap villogni fog. Ezután újra kell konfigurálnia az időt, a napot és a hőmérsékleteket.

Mit tegyek, ha a kijelző sötét marad?

Ellenőrizze, hogy a kazán fűtési üzemmódban van-e bekapcsolva (az Exabox a kazánról kap áramot). Ha a kazán nyári üzemmódban van vagy ki van kapcsolva, a kijelző csak a szoba hőmérsékletét mutatja. Győződjön meg arról is, hogy a Battery ON kapcsoló ON állásban van a tartalék elem aktiválásához.

Hogyan tekinthetem meg a kazán üzemóráinak számát?

Nyomja meg a fedél alatti 20 gombot (üzemóraszámláló). A kijelző az utolsó nullázás óta eltelt órák számát mutatja. A nullázáshoz tartsa lenyomva ugyanazt a gombot 5 másodpercig.

Hogyan váltsak kézi üzemmódba (rögzített hőmérséklet)?

Nyomja meg a MODE gombot, amíg a mutató a Manu alá nem kerül. Használja a + vagy - gombokat a kívánt hőmérséklet beállításához (5-30 °C). Az automatikus módba való visszatéréshez nyomja meg ismét a MODE gombot, és helyezze a mutatót az Auto alá.

Hogyan változtathatom meg ideiglenesen a hőmérsékletet automatikus módban?

Automatikus módban (Auto) használja a + (növelés) vagy - (csökkentés) gombokat a hőmérséklet módosításához. A szintjelző (kényelmi/gazdaságos) villog. A módosítás a következő tervezett programváltásig marad érvényben. A megszakításhoz nyomja meg a MODE gombot, és helyezze a mutatót ismét az Auto alá.

HASZNÁLATI ÚTMUTATÓ EXABOX SAUNIER DUVAL

1. A programozható környezethőérzékelő leírása

Az Exaboxot az Ön kényelméért és az energiagazdaságosságáért terveztük.

Az Exabox lehetővé teszi, hogy fétését három hömérsékletszint sze-rint programozza vagy állítsa be.

• komfort hömérséklet : ez az a hömérséklet, amelyre akkor vágyik, amikor a lakásában tartózkodik.
• gazdaságos hőmérséklet : ez az a hőmérséklet, amelyre vagy az éjszaka folyamán, vagy akkor van szüksége, amikor rövidebb ideig nem tartózkodik lakásában,.
• a fagymentes hőmérséklet : ez az a minimális hőmérséklet, amelyet a készülék az Ön hosszabb ideig történő távolléte alatt biztosít. Megóvja lakását a fagy veszélyeitől.

A három előre betáplált program és a szabad programozás lehetővé teszik, hogy Ön nap, mint nap életkörülményeihez alkalmazhassa fétését.

Az Ön könnyen karbantartható Exabox készülékét közvetlenül az Ön Saunier Duval kazánja táplálja.

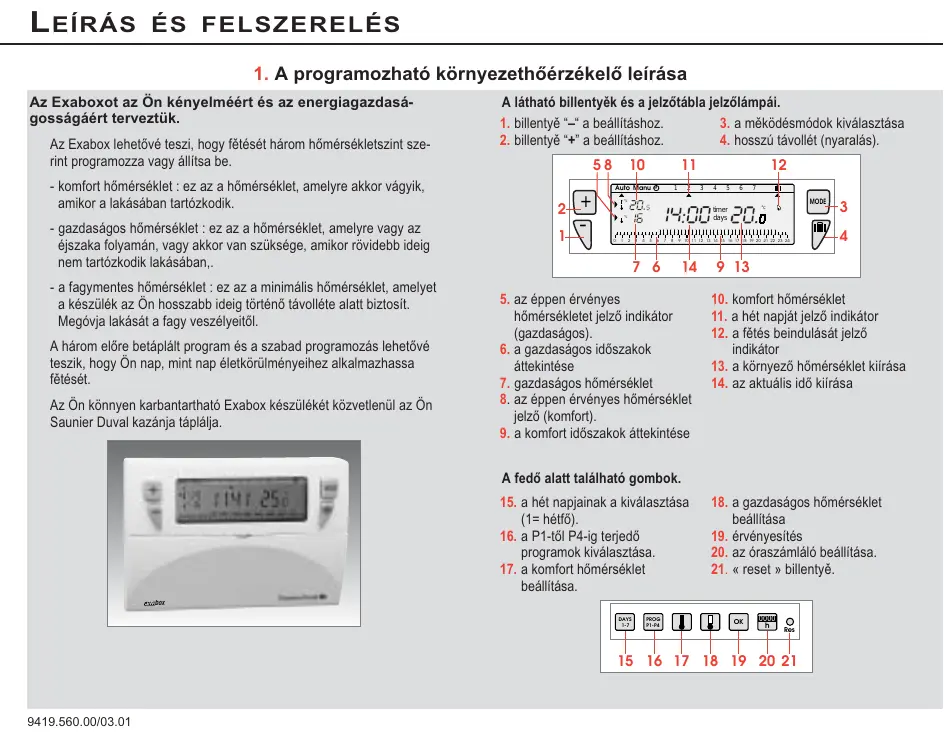

A látható billentyěk és a jelzőtábla jelzőlámpái.

1. billentyě “—” a beállításhoz.

2. billentyě “+” a beállításhoz.

3. a měködésmódok kiválasztása

4. hosszú távollét (nyaralás).

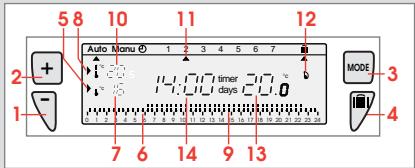

1. az éppen érvényes hőmérsékletet jelző indikátor (gazdaságos).
2. a gazdaságos időszakok áttekintése
3. gazdaságos hömérséklet
4. az éppen érvényes hömérséklet jelző (komfort).

5. a komfort időszakok áttekintése

6. komfort hömérséklet

7. a hét napját jelző indikátor
8. a fětés beindulását jelző indikátor
9. a környező hőmérséklet kiírása
10. az aktuális idő kiírása

A fedő alatt található gombok.

1. a hét napjainak a kiválasztása (1= hétfő).
2. a P1-töl P4-ig terjedő programok kiválasztása.

3. a komfort hömérséklet beállítása.

4. a gazdaságos hömérséklet beállítása

5. érvényesítés
6. az óraszámláló beállítása.
7. « reset » billentyě.

2. A programozható környezethőérzékelő felszerelése ...

Az Exabox készüléket körülbelül másfél méter magasságban, egy belső falra és egy a napfénytől és minden egyéb hőt kisugárzó készüléktől védett helyre, úgy, mint a televízió, a lámpák, a huzat, stb. kell felszerelni.

Nyissa fel a fedelét és csavarozza ki a csavart.

Erősítse a lemezt a falra.

Csatlakoztassa a készüléket az alábbi ábra szerint.

Végezze el a készülék konfigurációját.

Helyezze a kapcsolót a « Battery ON » -ra, hogy a védőelem měködésbe lépjen.

Földrajzi helyzetétől függően válassza ki az előre betáplált fětésváltozatot: Északi változat vagy Déli változat (lásd a Programozás 6. fejezetében).

Akassza fel a készüléket, majd kattintsa fel a programozható környezethőérzékelőt.

Csavarozza vissza és csukja le a készülék fedelét.

3. A kazán és az Exabox csatlakozása

A kazán és az Exabox csatlakozása

Az Ön Exabox készüléke közvetlen csatlakozásban měködik az Ön Saunier Duval kazánjával. Mikor a kazán ki van kapcsolva vagy „nyári” pozicióra van állítva, az Ön Exabox készüléke is kikapcsol és csak a környező hőmérsékletet jelzi. Teljes programozása a memóriában van.

Az Ön Exabox készüléke automatikusan měködni kezd, mikor a kazánt „fětés” pozicióra állítja.

Az első üzembe helyezés alkalmával, még mielőtt a készülék programozásához hozzákezdene, kérjük, hogy csukja le a készülék fedelét és nyomjon rá a „reset” gombra egy tollhegy segítségével.

Technikai jellemzők.

• a komfort hőmérséklet szabályozási szakasza : +5-től +30°C-ig.
• a csökkentett hömérséklet szabályozási szakasza : +5-től +30°C-ig.
• a nyaralási hőmérséklet szabályozási szakasza : +5-től +30°C-ig.
• a környező hömérséklet szabályozási szakasza : 0°C-tól +40°C-ig.
• a statikus diferenciál <0.3°C
• táplálás : azon a csatlakozáson keresztül, amely összeköti az Exaboxot a kazánnal.
• feltételezett měködési időtartam : 8 év.
• měködési hőmérséklet : -10-től +50°C-ig.
• raktározási hömérséklet : -20°C-tól +65°C-ig.
• nedvességmérés : 90% max 25°C-on
• védelmi fokozat : IP30.
• szigetelési osztályozás: II.

4. Az óra beállítása

Az óra beállítása.

Ez a legelső üzembehelyezés és most nyomott rá a „reset” gombra. A „12:00” felirat és a mutató az 1 nap alatt (hétfő) villognak.

1. Állítsa be az órát a vagy billentyěk segítségével (ha hosszan nyom rá a billentyěre, akkor gyorsabban peregnek a számok).
2. Ezután állítsa be az aktuális napot, sok egymásutáni nyomással a billentyére, egy mutató fog megjelenni a kapcsolódó napokhoz (1 = hétfő, 2 = kedd, stb..).
3. Érvényesítse az OK billentyével. OK
4. Ha meg szeretné változtatni az órát vagy a napot :
   DAYS 1-7

nyomjon rá a MODE MODE

billentyěre mindaddig, míg megjelenik egy mutató az óra ▲ rajza alatt és akkor hozzákezdhet az itt leírt 1, 2 és 3 pontok újbóli végrehajtásához.

[Non-Text]

5. Az előre beállított hőmérséklet beállítása

A komfort hömérséklet beállítása.

Nyissa fel a fedélt

Nyomjon a

és nyomjon a

vagy a

addig, amíg el nem éri a kívánt hőmérsékletet.

Aztán nyomjon az

hogy azt érvényesítse.

A Gazdaságos hömérséklet beállítása.

Nyomjon a

és nyomjon a

vagy a

addig, amíg el nem éri a kívánt hőmérsékletet.

Aztán nyomjon az

hogy azt érvényesítse.

NB. A hőmérsékletet 0,5°C-ként lehet állítani 5°C-tól 30°C-ig.

6. Programozás

Négy program áll rendelkezésére, hogy egész hetét beprogramozhassa :

A P1, P2, P3 programok előre betápláltak és nem módosíthatóak.

A P4

egy szabad program, és ennek segítségével készítheti el a hét minden napjának programozását személyes igényeinek megfelelően.

Az előre betáplált programok : a P1, a P2 és a P3 két változatban léteznek :

ÉSZAK.

P1 : Komfort hömérséklet 6h - 23h-ig. Gazdaságos hömérséklet 23h - 6h-ig.

P2 : Komfort hömérséklet 6 - 8h30-ig és 16h30 - 23h00-ig. Gazdaságos hömérséklet 8h30 - 16h30-ig és 23h00 - 6h00-ig.

P3 = Komfort hőmérséklet 6h - 8h30-ig, 11h30 - 13h30-ig és 16h30 - 23h00-ig. Gazdaságos hőmérséklet 8h30 - 11h30-ig, 13h30 - 16h30-ig és 23h00 - 6h00-ig.

P4 = Szabad program, amely lehetővé teszi, hogy a hét minden napjára három periódus komfort hőmérsékletet és három periódus gazdaságos hőmérsékletet programozzon be.

DÉL

P1 : Komfort hömérséklet 7h00 - 23h00-ig. Gazdaságos hömérséklet 23h00 - 7h00-ig.

P2 : Komfort hömérséklet 7h00 - 9h00 és 18h00 - 23h00-ig. Gazdaságos hömérséklet 9h00 - 18h00 és 23h00 - 7h00-ig.

P3 : Komfort hömérséklet 7h00 - 9h00-ig, 13h00 - 15h00-ig és 18h00 - 23h00-ig. Gazdaságos hömérséklet 9h00 - 13h00-ig, 15h00 - 18h00-ig és 23h00 - 7h00-ig.

P4 : Szabad program.

Fontos tudni: Ha az előre betáplált Észak változatot Dél változatra akarja cserélni vagy fordítva, le kell szerelnie a készüléket az állványról és az Észak/Dél minikapcsolót kell használnia.

Hetének beprogramozása az előre betáplált programok : a P1, a P2 vagy a P3 alapján.

1. Nyomjon a

PROG P1-P4

hogy a programozó módot megindíthassa.

1. Nyomjon a

DAYS 1-7

addig, amíg a mutató meg nem jelenik az alatt a nap alatt amelyiket programozni kívánja.

1. Nyomjon a

PROG P1-P4

addig, amíg meg nem jelenik az a program amelyet az adott napra kíván alkalmazni.

1. Nyomjon az

OK

hogy érvényesítse.

A következő nap programozásának javaslata automatikusan következik.

7. A P4 program programozása

Programozza be saját szükségleteinek megfelelően.

CEz a P4 program a hét minden napjára más lehet.

1. Nyomjon a

PROG

P1-P4

hogy a programozó módot beindíthassa.

1. Nyomjon a

DAYS

1-7

addig, amíg a mutató meg nem jelenik az alatt a nap alatt amelyet programozni kíván.

1. Nyomjon a

PROG

P1-P4

addig, ameddig a P4 program meg nem jelenik.

A jelzőlap „0h00” -át mutat és az első hőmérő a „24h” kiíráson villog.

Az alsó kurzor 0h00 - 0h30-ig villog.

Nyomjon a

hogy elérje a csökkentett hömérsékletet.

vagy

Nyomjon a

hogy elérje a komfort hömérsékletet.

...

Például, ha komfort hömérsékletet kíván 7h30 - 9h30-ig aztán 19h00 - 23h00-ig.

Nyomjon a

Többször egymás után amíg el nem éri a „7h30” -as kiírást.

Nyomjon a

Többször egymás után amíg el nem éri a „9h30”-as kiírást.

Nyomjon a

Többször egymás után amíg el nem éri a „19h00”-ás kiírást.

Nyomjon a

Többször egymás után amíg el nem éri a „23h00”-ás kiírást.

Az egész programozás érvényesítéséért :

Nyomjon a

Ezzel beprogramozta a komfort hömérsékletet 7h30 - 9h30-ig és 19h00 - 23h00-ig.

8. A programok leolvasása

Az „auto” módból kiindulva

A

válassza ki a napot 1 és 7 között és ellenőrizze a programot a „24h” szelvényén, a kijelző alján.

Nyomjon a

hogy a készülék ismét automata módban legyen.

Az automata mód, "auto".

Automata módban ☐ az Ön Exaboxa az Ön életritmusához alkalmazkodik és végrahajtja azokat a programokat, amelyeket Ön választott ki.

Ha automata módra kívánja állítani készülékét nyomjon a „MODE” billentyére addig, amíg a mutató meg nem jelenik a "auto" kiírás alatt.

9. A program időszakos megváltoztatása.

Ez a funkció nagyon praktikus automata módban, mert lehetővé teszi Önnek, hogy átmenetileg megváltoztathassa a szobahőmérsékletet.

- Ha növelni akarja a hömérsékletet, akkor

nyomjon a + (többször is, ha szükséges).

- Ha csökkenteni akarja a hömérsékletet, akkor

nyomjon a (többször is, ha szükséges).

Az éppen aktuális hömérséklet (komfort vagy gazdaságos) kijelzője villogni kezd.

Ez a módosítás addig marad érvényben, ameddig újból meg nem változtatja a beprogramozott hőmérsékletet.

Ha vissza akar térni az eredeti programhoz,

és helyezze vissza a mutatót az "auto" kiírás alá.

Amikor az aktuális hőmérséklet (komfort vagy gazdaságos) kijelzője abbahagyja a villogást, akkor befejeződik az átmeneti változtatás is.

10. A hömérséklet állandó változtatása

11. A měködést jelző órák számlálása

Azért, hogy állandó hömérsékletet (5°C és 30°C között állíthatót) tarthasson fenn a lakásában anélkül, hogy bármilyen programozáshoz kelljen folyamodnia.

1. Nyomjon a

hogy a mutatót a „Manu” alá helyezhesse.

2. Nyomjon a

hogy beállíthassa a kívánt hömérsékletet.

Ha ki akar lépni a MANU módból,

akkor nyomjon a

és állítsa vissza a mutatót „auto”-ra.

A měködést jelző órák számlálása.

Ezáltal megtudhatja a kazánja utolsó nullára állításától eltelt měködésének időtartamát.

Nyomjon a

megtudhatja az utolsó nullára állítástól eltelt měködést jelző órák számát.

Nyomjon a

5 másodpercig, hogy a számlálót újra nullára állíthassa.

NYARALÁS MÓD

12. Hosszantartó távollét, nyaralás esetén használandó mód.

Hosszantartó távollét, nyaralás esetén használandó mód.

Ez a mód megvédi lakását az esetleges fagyoktól úgy, hogy egy minimális szabályozható hőmérsékletet tart fenn a lakásában távolléte alatt (1-től 99 napig).

Beprogramozhatja távollétének időtartamát úgy, hogy lakása hőmérsékletét felemelje hazatérése időpontjára.

1. Nyomjon a

1. Nyomjon a

vagy

hogy beállíthassa távollétének idejét napokban számolva (1-től 99 napig). A folyamatban lévő nap az elsőnek számít.

1. Érvényesítse az

1. Nyomjon a

vagy

hogy beállítsa a távollétében kívánt hőömérsékletet.

1. Érvényesítse az

Maradjon ebben a módban.

Amikor törölni akarja a „nyaralási programot” és visszatérni az automata módra, nyomjon a

MODE
